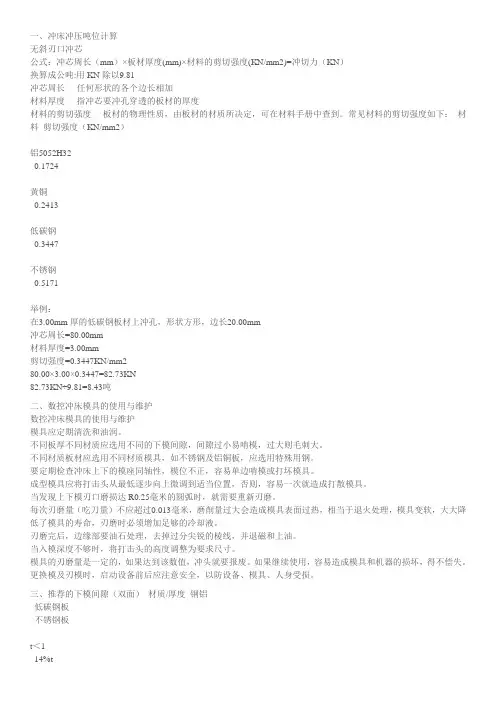

冲床吨位的计算公式冲床的计算吨位分为两种:
(1)无斜刃口冲
公式:冲芯周长(mm)×板材厚度(mm)×材料的剪切强度(kn/mm2)=冲切力(KN)
换算成公吨:用KN除以
冲芯周长----任何形状的各个边长相加
材料厚度----指冲芯要冲孔穿透的板材的厚度
材料的剪切强度----板材的物理性质,由板材的材质所决定,可在材料手册中查到。常见材料的剪切强度如下:
从表格看出,铝5052、黄铜、不锈钢的抗剪强度分别是低碳钢的、、倍。
举例
在3.00mm厚的低碳钢板材上冲孔,形状方形,边长20.00mm
冲芯周长=80.00mm??? ?材料厚度=3.00mm?????? 剪切强度=mm2
××=
÷=公吨
(2)普通冲床压力计算公式
冲裁力计算公式: p=k*l*t*τ
p——平刃口冲裁力(n);
t——材料厚度(mm);
l——冲裁周长(mm);
τ——材料抗剪强度(mpa);
k——安全系数,一般取k=.
冲剪力计算公式: f=s*l*440/10000
s——工件厚度
l——工件长度
从表格,冲裁力吨位简易计算防锈铝 f=sl23向前移动3个零,
黄铜 f=sl34向前移动3个零,
低碳钢 f=sl45向前移动3个零,
不锈钢 f=sl67向前移动3个零。本文仅供参考!
