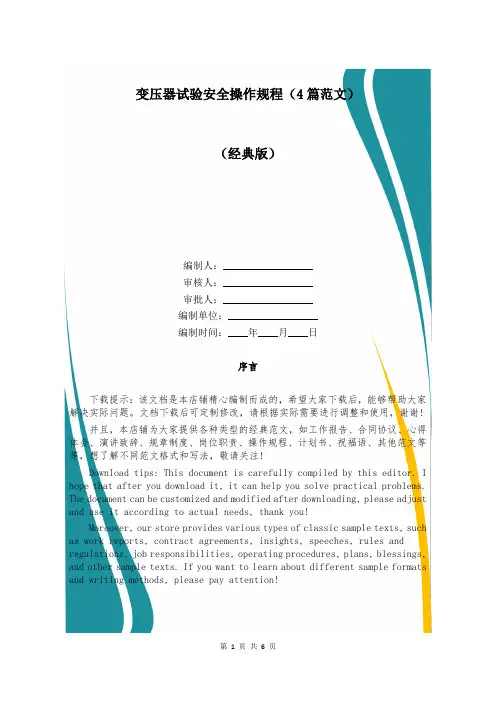

变压器试验安全操作规程(4篇范文)
变压器试验安全操作规程（4篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!变压器试验安全操作规程（4篇范文）【第1篇】变压器试验安全操作规程1.试验人员必须按照变压器试验规范、规程进行试验。
变压器交流耐压试验及感应耐压试验
变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。

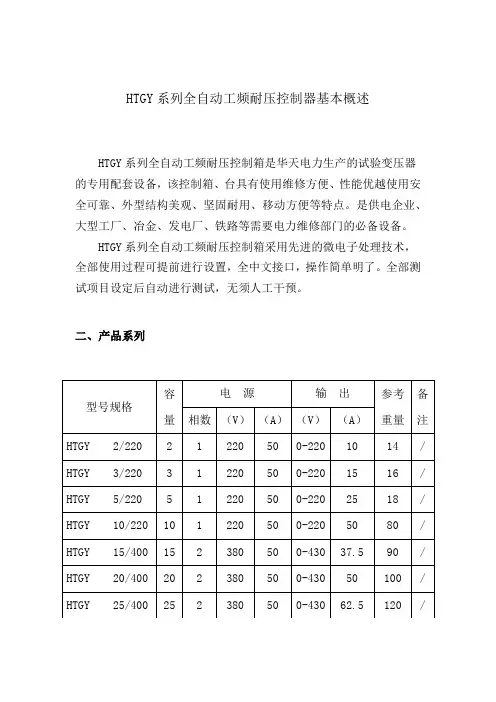

HTGY系列全自动工频耐压控制器基本概述
HTGY系列全自动工频耐压控制器基本概述HTGY系列全自动工频耐压控制箱是华天电力生产的试验变压器的专用配套设备，该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。
是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
HTGY系列全自动工频耐压控制箱采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。
全部测试项目设定后自动进行测试，无须人工干预。
二、产品系列三、面板示意图四、外部联机示意图五、主要特点1. 日期、电压、电流、耐压时间四组资料同蓝色大屏液晶显示，带背光，读数清晰、直观。
2.全中文接口，工作状态显示，操作简单明了，适用面广。
3. 轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性。
4. 全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便。
5. 按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如。
6 . 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
7. 自带四路输出，可用于过流、过压保护等不同场合。
8. 时间继电器启动.停止条件可任意设定。
可设定时间范围1秒～9999秒。
六、主要技术参数测量范围:0～9999 字测量精度: 0.5％±2 字设定方式: 面板轻触式按键数字设定设定值断电永久保持保护方式: 工作异常自动复位（WaHZTCh dog）欠压自动复位电源电压:AC220V ±15%, 50 Hz±2 Hz七、键盘说明八、按键使用方法功能键——在测量状态下，按一下“功能”键，进入参数设置状态，通过“移位元键”、“减少键”和“增加键”，可改变当前参数的设定值。
“功能键”的用法可根据显示器最下排的文字提示操作。
移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。
当移到末位时，再按移位键，将回到首位，如此循环。
10KV测试实验室设备技术要求（条件）
10kV测试实验室设备技术要求（条件）一概述本次设备是【深圳10kV配网模拟与控制工程实验室】项目三个实验室中的10kV实验室建设设备，用于检测DTU柜的绝缘强度、开关柜/故障指示器的绝缘性能，突破设备绝缘老化和绝缘强度技术方向。
按照集团《采购管理办法》，10kV测试实验室分成10kV升压子系统和1000A 升流子系统进行搭建；以降低成本。
一设备供货范围二技术参数要求2.1 基本功能要求通过10kV测试实验室的建设，配置一套工频试验系统、一套冲击试验系统、一套直流试验系统，形成具有实施交流10kV电器设备所有绝缘型式试验和研究性试验的能力。
尤其对SF6及其混合气体的绝缘特性、电力设备故障放电在线监测与绝缘诊断技术、多种局部放电监测技术开展研究，并将计算机和信息技术应用在绝缘研究中，开发电力设备绝缘结构优化设计软件、电力系统电器部件计算机辅助设计软件，应用各种信号分析和处理技术研究电力设备故障诊断和寿命评估技术。
其主要功能有：（1）绝缘的预防性试验（2）局部放电在线监测（3）绝缘油性能检测（4）SF6气体检测技术（5）电气绝缘在线监测（6）在线监测与离线测试综合判别主要目的是在10kV设备绝缘老化规律与机理、电介质介电性能和绝缘系统绝缘强度、SF6及其混合气体的绝缘性能与灭弧性能以及设备的工频耐压等技术方面实现突破；在10kV线路的负荷特性、接地方法以及切除供电技术方向上取得突破，同时获得更先进的配网设备监测和诊断技术方面实现突破。
2.2 10kV升压子系统--设备仪器要求10kV升压子系统主要设备器件如：表1、表2、表3、表4、表5所示。
表1 YD(Jz) 交直流试验变压器主要元器件表2 EC-5放电棒主要元器件表3 交直流两用毫安表套件主要器件表4.交直流分压器主要器件表：表5.高压开关动特性测试仪主要器件表：2.2.1 YD(Jz) 交直流试验变压器(含：控制箱) 1套（1）功能应用要求：可用于对配电网自动化终端（一次电气设备部分：电压互感器PT）（含：绝缘材料）进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。
变压器试验项目
变压器试验项目分为哪两类？包括哪些内容？答：变压器试验项目可分为绝缘试验和特性试验两类。
(1)绝缘试验有：绝缘电阻和吸收比试验、测量介质损耗因数、泄漏电流试验、变压器油试验及工频耐压和感应耐压试验，对220kV及以上变压器应做局部放电试验。
330kV及以上变压器应做全波及操作波冲击试验。
(2)特性试验有：变比、接线组别、直流电阻、空载、短路、温升及突然短路试验。
干式变压器容量630KVA 10KV及做耐压试验时噪音很大是什么原因导致的啊你指的噪音，我不知道是什么样子声音,做耐压试验时，由于电气距离的原因会有三种声音“噼啪噼啪”：是空气电离的声音“zi,zi”：是空气流注的声音= “啪”：又响又脆，伴随火花，是绝缘（或空气）被击穿的声音一般，空气放电分三阶段，第一阶段是电离，电场在大点，就会进入流注阶段，在大点空气就会被击穿。
如果只是像炒豆子的“劈劈啪啪”的声音，能坚持一分钟不击穿的话，原则上是符合国标要求的。
如果出现“zi zi”的声音，但是也坚持了一分钟不击穿，其实也是符合国标要求的，但是出现流注的变压器长期运行的风险较大。
耐压噪声大的主要原因是主空道（高压线圈与低压线圈）的空气距离不够。
E=U/D E电场，U电压，D电极间的距离，当D较小时，E较大，空气在标准气压，标准湿度下耐受场强大致为0.7KV/mm。
当电场大于这个值时，分子就会容易电离。
但是只要空气不被击穿，就不会导电。
顺便说一下，变压器主空道的绝缘不要只看空气，因为高低压线圈也有内外层绝缘，计算时，应以复合绝缘考虑。
干式变压器到现场后我们应该检测那些项目啊？首先应该用摇表进行高压触头与低压触头的是否良好进行检查，如果条件允许还要对它进行绝缘检测不过一般厂家拉来前都进行过检测了你可以像他们要那个检测合格证如果你是电力系统人员的话这些你要注意以为你帮别人安装完验收的时候估计他们会提出这个要求！具体的还有很多你根据现场而判定1、绝缘电阻测试（高对低、高对地、高低对地）≥2500MΩ2、绕组直流电阻（不平衡率≤2%）3、工频耐压测试（出厂值的80%/1分种）≥28KV4、温控装置模拟动作试验变压器检测方法与经验1、色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。
试验变控制箱使用方法
工作原理1、原理框图2、工作原理仪器测量线路包括一路电流测量回路和一路电压测量回路。
电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。
电压测量回路包括PT隔离信号采集电路，程控放大电路和采样电路。
由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流／过压保护的功能。
面板布置1、面板示意图2、各部件说明（1）声光报警：调压器处于零位、过压及过流状态时，仪器发出提示信号。
（2）电源开关：采用双通道空气开关来控制设备电源。
（3）电压显示屏：显示试验变压器高压侧实际输出电压及试验变压器仪表侧的电压。
（4）电流显示屏：显示试验变压器输入端电流值及试验变压器高压侧电流值。
（5）计时触发电压设定及过流保护设定：通过拨码开关来设定计时触发的电压及过流保护的动作值。
（6）按键：包括合闸按钮、分闸按钮、计时按钮以及高压电压、仪表电压切换按钮和高压电流、低压电流切换按钮。
（7）时间显示：以秒为单位显示耐压时间，每六十秒提示一次。
（8）调压器：在合闸状态下旋转调压器改变仪器电压输出的大小。
（9）连接端子：电源AC220V与仪器“电源输入端子”连接，试验变压器的输入端子与仪器“调压输出”端子一一对应连接。
试验变压器的仪表端子与仪器的“仪表”端子一一对应连接。
（10）接地端子：为了保证操作人员的人生安全及设备安全，仪器必须良好接地。
基本操作1、计时触发电压改变拨码开关的前三位数字来设定计时触发电压值，例如需要“35KV”计时，请将拨码开关的数位拨到“035”，其中“35”表示试验变压器高压侧电压。
2、过压保护根据计时触发电压的大小来设定电压保护值，计时触发电压值的1.1倍即为电压保护的动作值。
过压保护后，为防止试验变压器瞬间断电带来的过电压，设备过压保护只是发出声光信号，并不切断仪器对试验变压器的供电及试验变压器的高压输出。
串级式高压试验变压器
串级式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，在装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。
因此，深受电力系统和大型厂矿高压试验人员的欢迎。
二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。
本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。
三、工作原理本系列产品输入电压为200V或400V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的最高值。
在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。
原理图四、性能指标1、阻抗电压: ≤12%2、输出电压波形: 正弦波3、表面温升: ＜55℃4、空载电流: ＜4%5、允许连续运行时间: 60min五、单台产品主要参数说明：非标或不在表中的见标牌参数六、使用方法1、单台使用1）试验前，应将试验变压器的高压尾“┻”端可靠接地，否则将危及人身与设备的安全。
2）操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。
3）按接线图接线。
4）准备工作和安全措施就绪，空试一次设备。
5）接上被试品。
6）合上电源，控制箱(台)电源指示灯亮。
7）按下合闸按钮，合闸指示灯亮。
8）顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
SB-JZ试验变压器-详细说明
TQSB-JZ试验变压器详细说明简单介绍精品工频交直流试验变压器适用于电力和科研单位对电机、电缆、变压器、开关、电器等电力设备进行工频耐压试验或直流泄漏试验。
精品工频交直流试验变压器的详细介绍TQSB系列精品工频交直流试验变压器一、产品概述TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006-89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。
二、产品结构TQSB系列轻型高压试验变压器铁芯为单框式。
线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。
高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
其内外部结构见图1。
图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
MEYD-3KVA50KV 试验变压器
一、概述：试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。
用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。
二、结构交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。
线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；外壳为便携式，具有体积小、重量轻、外形美观、移动方便等优点。
三、工作原理用工频220V（10kVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到YD-10kvA/50kv试验变压器初级绕组。
根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。
此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的 2 错误！未指定书签。
倍。
本系列产品分为三大类：交流型命名为YD、交直流两用型命名为YDZ，同时可将带有200V抽头的YD、YDJZ连接成串激式试验变压器。
四、技术参数1.系列交流试变技术参数型号容量（KVA）高压输出电压（KV）高压输出电流（mA)低压输入变化温升℃30分钟V AYD-1.5 1.5 50 30 200 7.5 500 10 YD-3 3 50 60 200 15 500 10 YD-5 5 50 100 200 25 500 10 YD-10 10 50 200 220/380 50/26 500 10 YD-20 20 50 400 380 53 500 10YD-30 30 50 600 380 79 500 10 YD-40 40 50 800 380 105 500 10 YD-50 50 50 1000 380 132 500 10 YD-5 5 100 50 200 25 1000 10 YD-10 10 100 100 200/380 50/26 1000 10 YD-20 20 100 200 380 53 1000 10 YD-30 30 100 300 380 79 1000 10 YD-40 40 10 400 380 105 1000 10 YD-50 50 100 500 380 132 1000 10 YD-100 100 100 100 500 263 1000 10 YD-150 150 100 1500 500 300 1000 10 YD-200 200 100 2000 500 400 1000 10 YD-250 250 100 2500 380 500 1000 10 YD-20 20 150 133 380 53 1500 10 YD-30 30 150 200 380 79 1500 10 YD-50 50 150 333 380 132 1500 10 YD-100 100 150 666 500 263 1500 10 YD-150 150 150 1000 500 300 1500 10YD-200 200 150 1333 500 400 1500 10 YD-250 250 150 1666 380 500 1500 10 YD-30 30 200 150 380 79 2000 10 YD-50 50 200 250 380 132 2000 10 YD-100 100 200 500 380 263 2000 10 YD-150 150 200 750 500 300 2000 10 YD-200 200 200 1000 500 400 2000 10 YD-250 250 200 1250 500 500 2500 10 YD-30 30 250 120 380 79 2500 10 YD-50 50 250 200 380 132 2500 10 YD-100 100 250 400 380 263 2500 10 YD-150 150 250 600 500 300 2500 10 YD-200 200 250 800 500 400 2500 10 YD-250 250 250 1000 500 500 2500 10注：100KVA及以上的输入电压可提高到3000V或者由用户提出。
变压器高压试验
变压器高压试验电力变压器高压试验的方法为:(1)按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性;(2)在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零"位;(3)在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮;红色指不灯点亮后，等待升压;(4)试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况;(5)电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。
为了保证电力变压器高压试验结果的精确性、真实性，必须严格按照相关规定，合理选取试验内容。
电力变压器高压试验的内容主要包括:绝缘电阻的测量、泄漏电流的测量、介质损耗因数测试、交流耐压试验等，下面进行具体的介绍。
在电力变压器高压试验中，绝缘电阻测量是最为方便、简单的预防性试验。
在变压器的绝缘电阻测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。
以1台高压侧电压110 kV、容量31 500 kVA变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则变化情况。
因此，在变压器的绝缘电阻测量中，一定要合理控制试验室的温度，以保证绝缘吸收比实测值的真实性。
在电力变压器泄漏电流的测量中，主要使用数显泄漏电流测试仪进行测量，其额定工作电压一般在2.5kV以下，明显低于变压器的额定工作电压。
如果使用直流兆欧表无法满足试验中对于电压的要求，可以采取加直流高压的试验方法，以确保变压器泄漏电流测量结果的精确性。
在高压情况下，如果变压器的泄漏电流明显高于低压情况下的电流，则表明变压器的高压绝缘电阻小于低压绝缘电阻，即变压器本身存在质量缺陷，防泄漏功能也无法满足使用要求。
HCYD 系列轻型高压试验变压器(含控制台(箱))--说明书
一、概述HCYD(JZ)系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。
HCYD(JZ)系列轻型交直流高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
是高压试验中必不可少的重要设备。
二、产品结构HCYD(JZ)、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。
初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台HCYD(JZ)、TDM(G)试验图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在HCYD(JZ)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
三、工作原理HCYD(JZ)、TDM(G)系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kV A以上为380V)电源接入XC/TC(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kV A以上调压器外附)调节至0~200V(或0~400V)电压输出至HCYD(JZ)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
35KV高压电气试验设备的配置(新)
测量范围：0.0001～0.4000mgkOH/g重复性：0.004mgkOH/g分辨率：0.0001mgkOH/g
54
红外测温
红外测温仪AR842A+
范围：-50℃～+600分辨率：+/-1.0℃
55
直流接地
直流系统接地故障测试仪FECT2004
DC500V以下系统
56
蓄电池容量
交流
2
交流耐压
试验变压器变压器控制箱
TQSB-10KVA/100KV KZT-10KVA
3
交直流电压测量
分压器FRC-100
准确度：AC1.5% DC1%
耐压
5
低频交流耐压
试验变压器变压器控制台
TQSB-35KVA/70KV KZT-35KVA
6
电机交流耐压
超低频高压发生器CDP-F
VLF-50/1.1输出频率：0.1Hz、0.05Hz、0.02Hz精度：3%
子
38
绝缘子表面污秽物的等值盐密
智能盐密测试仪HCYM-I
电极常数为1电导率0.1μs/cm~20ms/cm电极常数为10电导率2ms/cm~200ms/cm
地
39
接地电阻测试
接地电阻测试仪4105A
量程：0～200MΩ
网
40
接地引下线与接地网（或相邻设备）之间导通电阻值的测量
接地引下线导通测试仪HCR3610
13
特性测试
发电机综合特性测试仪
副励空载频率特性、主励空载试验、主励负载及发电机短路试验、发电机空载试验
14
表面电位测试
发电机表面电位测试
输入电阻：100MΩ测试电压：DC 0-30KV精度：1.0%
10kv变压器工频耐压试验接线方法
10kv变压器工频耐压试验接线方法
进行10kv变压器工频耐压试验的接线方法如下：
1. 将控制箱与试验变压器按正确距离放置。
确保高压与低压操作区距离2米以上。
2. 控制箱（台）与变压器连接，首先将控制箱上的“输出”端子与试验变压器上的“输入”端子连接，注意无正反。
接着将控制箱上的“仪表”端子与试验变压器上的“仪表”端子连接，同样无正反。
3. 试验变压器高压输出端依次连接限流电阻、微安表、试品。
请注意，试验变压器高压输出端与试品间的高压线应避免接触地面。
4. 将控制箱、试验变压器、试品依次与接地排连接。
接地排应确保接地电阻不小于Ω。
5. 检查所有接线是否正确，并二次检查所以接线位置是否紧固。
此时应通知试验区内所有人员撤离。
6. 将电源接入控制箱（台），启动电源，便可开始试验。
请注意，进行此项操作时必须严格遵守安全规程，确保电源已断开，并在专业人员的指导下进行。
干式高压试验变压器直流试验接线及使用方法
干式高压试验变压器直流试验接线及使用方法一、直流试验接线及使用方法:1. 干式试验变压器控制箱的输入端接上电源220V,输出端接入变压器的输入端,控制箱的接地端和变压器的高压尾端及接地端及共同接地.2. 将高压硅堆接上变压器的高压输出端上,高压数字微安表接到高压硅堆上桩头上,高压滤波电容高压头也接到高压硅堆上桩头上.(如果做电缆泄漏试验,高压滤波电容可以不接),高压数字微安表输出线接到被试品上,(数字微安表输出应悬空),被试品的另一端和滤波电容的接地端及放电棒接地端都接地.3. 接通电源前控制箱调压器须先调节到零位,(如果调压器不在零位不能启动)电源接通后,绿色指示灯亮,按下启动按钮,红色指示灯亮表示变压器已通电等待升压.)4. 顺时针匀速旋转调节器压器手柄升压,并密切注意仪表和高压数字微安表及被试品情况.5. 高压试验完毕后,应在5秒钟内匀速将高压降至20KV以下,然后,按下断开按钮,并切断电源,除非试验允许,决不允许全电突然断电.6. 切断电源,用放电棒的高压头碰到高压滤波电容的高压头上或高压硅堆的上桩头上进行放电,放电时会发出”吱吱”的响声,放电结束后再用放电棒的接地端碰到高压滤波电容的高压头上放电以确保人身安全.二、直流试验接线图:干式高压试验变压器直流试验接线及使用方法注意事项：1. 试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作.2. 被试品主要部位应清除干净,保持干燥,以免损坏被试品和带来试验数值的误差.3. 对大型设备的试验,一般都应先进行试验变压器的空升试验,即不接试品时升压至试验电压,以便校对好仪表的指示精度.4. 需要精度高的数据时,应外接高压测量仪已确保精度.5. 直流耐压试验时,升压速度不能过快,因滤波电容或被试品要过进行充电,充电时,泄漏电流较大,防止冲坏数字微安表.6. 直流耐压试验结束后,必需进行放电,确保人身安全.7. 电气试验过程中,如发现下列不正常情况(1)电压,电流表指示针摆动很大;(2)被试品发出不正常响声;(3)发现绝缘有烧焦或冒烟现象,应立即降压,切断电源,停止试验并查明原因.。
工频试验变压器
电力变压器＜1000kVA ～1000PF； 电力变压器＞1000kVA 1000～10000PF； 高压电力电缆和油浸纸绝缘 250～300PF/m；
变压比误差：＜±1%
阻抗电压：＜8%
YDJ-100KV 高压工频试验变压器,TDM 油浸式交直流工频试验变压器,TDM 交直流高压实验变压器,YDQ-100KV 防渗漏油浸 试验变压器,YDJ 绝缘筒式工频试验变压器、异形直流高压试验变压器，YDJ 油浸式轻型高压试验变压器变压器耐压工频 试验变压器，YDQ 交流串级试验变压器,GYC 干式试验变压器,耐压试验仪,YDJ 油浸式交流试验变压器，程控超低频高压
HONEYWELL特别设计了自动数字式过电流保护装置。美伦声光报警，过流过压保护装置，时间计算功能。体积轻，维修 方便，特别适合现场环境恶劣条件下使用。 技术参数 额定容量：2-300KVA
单台额定输出电压：（AC）50、100、150、200、350KV
（DC）70、140、210KV
变压比：500/1、1000/1、1500/1、2000/1、3000/1
72
300
166
100
400
144
300
333
200
400
288
300
666
300
400
433
300
1000
直流高压输出 kV
70 70 70 70 70 70 70 140 140 140 140 140 210 210 210 210 210
HWSB-A型试验变压器操作箱 说明书
HWSB-A型试验变压器操作箱使用说明书目录一、概述 (1)二、工作原理 (1)三、试验现场接线 (3)四、主要技术指标 (4)五、使用方法 (4)六、注意事项 (5)概述一、一、概述本产品是与试验变压器配套使用的调压控制装置，调压器采用接触式调压器，电压、电流显示直观，可以方便的读取试验电压值，并具有过流保护，操作安全可靠，本产品具有体积小、重量轻、电压波形好等特点，是进行高压试验的理想设备。
二、工作原理通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。
三、试验现场接线四、主要技术指标容量 3 KV A输入电压AC220V输入电流AC15 A输出电压AC0-250V过流保护整定范围AC10-20A重量22公斤尺寸长464宽365高240(mm)五、使用方法1、仔细检查各接线和镙钉是否松动。
2、接好输入电源并将接地端牢固接地。
3、在电压输出端接一块交流电压表，然后进行升降压，并监视电压表的读数，看是否正常。
4、调试电流保护：断开电源，将电压输出短路，调节面板上的过流保护继电器的刻度盘上的指针，设定继电器的动作值，然后接通电源并升压，观察电流表，记录继电器的保护值。
5、将电压输出端，用连接线接到试验变压器的输入端，并将仪表接线端，连接到试验变压器的仪表端。
试验变压器应保证良好的接地。
6、检查接线无误后，可合上电源开关，此时电源指示灯亮，零位指示灯亮，如不在零位，则手动回零。
7、设置好试验时间。
8、按启动按钮，控制箱输出合闸，升压指示灯亮，仪表将显示电压和电流，当电压升到所需电压时，打开计时开关，计时到有音乐提示（计时器不负责降压或跳闸），试验完毕需手动降压至零位指示灯亮，再按停止按钮，断开控制箱与试验变压器之间的联系。
9、当输出电流过大时，过流保护装置启动，输出继电器断开。
六、注意事项1试验设备的布置，对人身和周围应有足够的安全距离，尽量避免在人员过道上布置设备及施放高压试验引线。
高压试验变压器操作步骤及注意事项
高压试验变压器操作步骤及注意事项
一、高压试验变压器操作步骤
1、按接线原理图连接好引线，并将变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。
二、轻型高压试验变压器注意事项
1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。
并有专人监护现场安全及观察试品的试验状态；
2、变压器和控制箱应有可靠的接地；
3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。
①电压表指针摆动很大；
②发现绝缘烧焦的异味、冒烟现象；
③被测试品内有不正常的声音。
5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
YDJ油浸式试验变压器如何正确的接线
YDJ油浸式试验变压器如何正确的接线
油浸式试验变压器是由控制部分和升压部分组成，控制部分是为升压部分提供可变的交流电源，所以，控制部分的输出电压和容量大小是由升压变的容量大小决定，而在实际应用中，一般是小型10kvA及以下的试验变压器为主流，在用途上主要是针对一些小型试品进行工频耐压试验，比如：开关柜、短路器、绝缘工器具等，YDJ系列油浸式试验变压器操作简单，安全可靠。
控制箱的接线方法
从图中可以看出，控制箱面板中有五个接线柱，两个黄色接线柱是从升压变的测量线圈返回电压，也就是馈线，用于通过额定变比计算一次侧的实际电压值，红色的接线柱是给升压变压器提供0~200V的交流电源，具体的接线方法是：将升压变的仪表侧接入两个黄色接线柱，控制箱的红色输出接线柱连接至升压变的输入，最后将地线可靠的接入大地即可，下面在看一下升压部分的是如何处理的。
升压变的接线方法
从图中我们可以看到，从控制箱对应到升压变刚好也是五根接线柱，分别是2根输入，2根仪表和1根接地柱，将这五根接线柱与控制箱一一对应即可，在升压变的顶端是交流高压的输出端，比如：我们对10kv真空开关断口进行测试，我们只需要用一根测试线连接是断路器的上断口，下断口接地即可。
整体来说操作方面还是比较简单的，重点是安全防护工作，试验过程中一定要做好安全措施，这其中就包含设备的安全和人生安全，设备的安全主要就是检查安全地的可靠性，有些接地点氧化接触不好，接触电阻就大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试验变压器控制箱
一、概述
本产品是我公司生产的系列试验变压器专用配套设备，该控制箱（台）具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。
是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
二、产品系列
型号规格 容量 电 源
输 出
操作方式 参考重量 备注 相
数 （V ） （A ） （V ） （A ）
XC-2/220 2 1 220 50 0-220 10 手动 14 XC-3/220 3 1 220 50 0-220 15 手动 16 XC-5/220 5 1 220 50 0-220 25 手动 18 TC-10/220 10 1 220 50 0-220 50 手动 80 TC-15/400 15 2 380 50 0-430 37.5 手动 90 TC-20/400 20 2 380 50 0-430 50 手动 100 TC-25/400 25 2 380 50 0-430 62.5 手动 120 TC-30/400 30 2 380 50 0-430 75 手动
140 TC-50/400 50 2 .380 50 0-430 125 手动电动
160
TC-100/400 100 2 380 50 0-430 250 50 调 压 器 外 配
TC-150/3000 150 2 380 50 0-430 50 50 TC-200/3000 200 2 380 50 0-430 65 50
TC-250/3000 250 2 380 50 0-430 84 电动 50 TC-300/3000
300
2
380
50
0-430
100
电动
50
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。
三、面板示意图
1、电压表（PV）
2、过流继电器（KA）
3、电源信号灯（HG）
4、报警指示灯（HL）
5、时间继电器（KT）
6、起动按钮（ST）
7、电流表（PA）
8、送电指示灯（HR）
9、计时按钮（SB1）10、停止按钮（SP） 11、接地柱 12、调压器手柄13、零位指示灯（HY）17、18、仪表接线柱
19、20、输出接线柱 21、升压指示 22、降压指示
23、点升按钮 24、点降按钮
四、外部连线示意图
五、操作程序
1、按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
2、操作前应根据被试品的容量及电压等级，调整好电流继电器（KA）。
3、合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮，此时可以进行升压试验。
4、缓慢顺时针旋动调压器手柄（电动控制台按下点升按钮）并密切注视电压表（应以每秒3KV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。
5、当达到被试品规定的耐压时间时台（箱）内会发出报警（铃）声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动（电动控制台按下点降按钮）使调压器归零。
并按下停止按钮，切断电源。
6、在升压或耐压试验过程中，如出现过电压，应及时逆时针旋
动调压器旋钮（电动控制台按下点降按钮）使电压回到规定值。
7、试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
8、在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。
此时应将调压器回零，并将计时按钮复位。
以便下次操作。
六、使用条件
1、环境温度：0--40℃
2、海拔高度：<2000m
3、相对湿度：<85%
4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。
七、注意事项
1、开箱时应检查电器元件及接触点有否运输损坏及接触不良。
2、使用前应检查各电器的接触是否良好，特别是调压器碳刷的接触一定要良好。
3、应严格按照相关的操作规程操作，严禁私自使用或无安全员监督的情况下使用
4、该设备应存放在通风、干燥、无腐蚀性气体的地方。
八、装箱清单
1、控制箱（台） 1台
2、使用说明书 1份
3、产品合格证 1份
4、电源线 1根。
