论二维纳米材料范文二维纳米材料是指在垂直于一维尺度下具有纳米尺度的薄膜材料。
它们是由单层或几层原子构成的，具有高表面积和特殊的物理、化学和电学特性。
由于其独特的特性，二维纳米材料在物理学、化学、材料科学和生物学等领域中引起了广泛的研究兴趣，并具有很大的应用潜力。
本文将探讨二维纳米材料的合成方法、性质以及应用前景。
首先，二维纳米材料的合成方法有很多种。
其中最常用的方法是机械剥离法，即通过机械力或化学剥离法将原子层从体材料中剥离出来。
例如，石墨烯就是通过机械剥离法获得的，它是由石墨层剥离而来的一层碳原子构成的二维材料。
此外，还有化学气相沉积法、溶液剥离法、电子束蒸发法等方法也可以制备出二维纳米材料。
其次，二维纳米材料具有许多独特的性质，这使得它们在各个领域中具有广泛的应用前景。
首先，二维纳米材料具有高比表面积，这使得它们在催化、吸附和传感等领域中具有出色的性能。
例如，二维纳米材料可以用作高效的催化剂，用于水分解产生氢气、二氧化碳还原以及有机物转化等反应。
其次，二维纳米材料具有可调控的电学性质，这使得它们在电子学领域中具有广泛的应用。
例如，石墨烯具有高电子迁移率、高电导率和高机械强度，因此可以用于制备柔性电子器件、能源存储器件以及光电器件等。
此外，二维纳米材料还具有其他许多特殊的性质，如光学性质、磁学性质和力学性质等。
例如，二维半导体材料具有宽的能隙，可以用于制备高性能的光电转换器件和光学传感器。
而二维过渡金属硫化物材料则具有优异的磁性和电子输运性能，可以用于磁存储和磁阻器件等。
此外，二维纳米材料还具有优异的力学性质，如高强度和高柔韧性，可以被制备成超级材料，用于制备高强度轻量化结构材料和柔性电子设备。
最后，二维纳米材料在各个领域中具有广泛的应用前景。
目前，二维纳米材料已经在能源、环境、生物医药、信息技术等领域取得了一些重要的突破。
例如，在能源领域，二维纳米材料可以用于太阳能电池、燃料电池和锂离子电池等。
二维纳米材料范文
二维纳米材料范文二维纳米材料（two-dimensional nanomaterials）是一类具有二维特性的纳米材料，具有出色的性能和广泛的应用潜力。
它们由只有几十个原子乃至一个原子厚的单层材料组成，具有高度可调控性和可扩展性。
这一类材料在材料科学、纳米技术和电子器件等领域受到了广泛的关注。
二维纳米材料的最典型代表是石墨烯（graphene），它是由碳原子构成的单层二维结构，具有出色的导电性和机械性能。
石墨烯不仅具有高电导率，还具有优异的热导率、机械强度和柔韧性。
因此，它在电子器件、能源储存、传感器、透明导电薄膜等领域有着广泛的应用。
此外，二维纳米材料还包括二硫化钼（molybdenum disulfide）、二硫化钨（tungsten disulfide）等过渡金属二硫化物材料。
这些材料具有优异的光学和电子特性，可用于光电器件、催化剂、传感器等领域。
二维纳米材料的制备方法主要有机械剥离、化学气相沉积、溶液法、热剥离等。
其中，机械剥离是最早的制备方法，通过用胶带对固体材料进行多次剥离得到单层材料。
化学气相沉积则是通过在高温下，以特定化合物为前驱体，在衬底上进行化学反应制备出二维纳米材料。
溶液法则通过将材料分散到溶液中，然后在衬底上进行沉积和转移得到二维纳米材料。
然而，二维纳米材料也面临一些挑战。
首先，二维纳米材料的制备需要高度精确的控制条件，如温度、压力和浓度等。
其次，由于材料的表面积大幅缩小，其稳定性和可靠性仍然是一个挑战。
此外，二维纳米材料的大规模制备和集成技术也需要进一步研究和发展。
综上所述，二维纳米材料作为一类新兴的纳米材料，具有出色的性能和广泛的应用潜力。
通过研究和开发这些材料，将有助于开拓新的领域和应用，推动纳米技术的进一步发展。

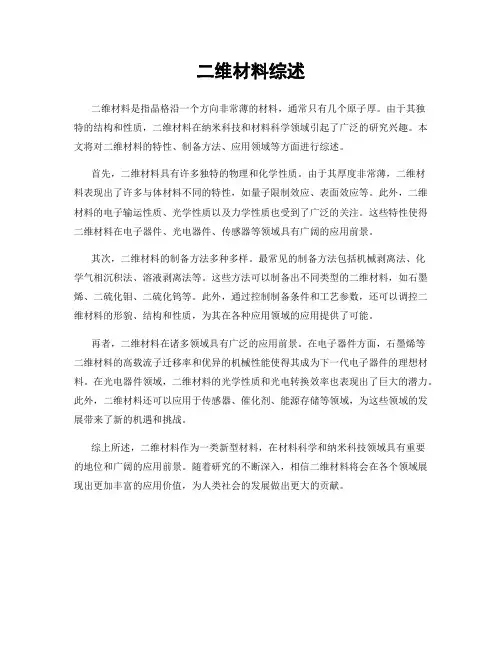

二维材料综述
二维材料综述
二维材料是指晶格沿一个方向非常薄的材料，通常只有几个原子厚。
由于其独
特的结构和性质，二维材料在纳米科技和材料科学领域引起了广泛的研究兴趣。
本文将对二维材料的特性、制备方法、应用领域等方面进行综述。
首先，二维材料具有许多独特的物理和化学性质。
由于其厚度非常薄，二维材
料表现出了许多与体材料不同的特性，如量子限制效应、表面效应等。
此外，二维材料的电子输运性质、光学性质以及力学性质也受到了广泛的关注。
这些特性使得二维材料在电子器件、光电器件、传感器等领域具有广阔的应用前景。
其次，二维材料的制备方法多种多样。
最常见的制备方法包括机械剥离法、化
学气相沉积法、溶液剥离法等。
这些方法可以制备出不同类型的二维材料，如石墨烯、二硫化钼、二硫化钨等。
此外，通过控制制备条件和工艺参数，还可以调控二维材料的形貌、结构和性质，为其在各种应用领域的应用提供了可能。
再者，二维材料在诸多领域具有广泛的应用前景。
在电子器件方面，石墨烯等
二维材料的高载流子迁移率和优异的机械性能使得其成为下一代电子器件的理想材料。
在光电器件领域，二维材料的光学性质和光电转换效率也表现出了巨大的潜力。
此外，二维材料还可以应用于传感器、催化剂、能源存储等领域，为这些领域的发展带来了新的机遇和挑战。
综上所述，二维材料作为一类新型材料，在材料科学和纳米科技领域具有重要
的地位和广阔的应用前景。
随着研究的不断深入，相信二维材料将会在各个领域展现出更加丰富的应用价值，为人类社会的发展做出更大的贡献。
新型二维纳米材料的研究及应用探索
新型二维纳米材料的研究及应用探索二维纳米材料是指仅有纳米厚度，而在长度和宽度方向上都可以达到宏观尺寸的材料。
近年来，随着微纳加工技术的迅猛发展，二维纳米材料成为许多领域研究的热点。
本文就新型二维纳米材料的研究及应用探索进行阐述。
1.二维石墨烯及其应用二维石墨烯是一种由碳原子构成的单层六角晶体结构，其重要性在于其优异的电学、光学、热学和力学性质。
石墨烯因其强大的机械强度、导电性和高比表面积而被广泛研究。
例如，石墨烯被用作电极材料、传感器、超级电容器、锂离子电池等领域。
此外，石墨烯与其他二维材料如 MoS2、WS2、MoSe2 等形成异质结构也被研究用于制备超级电池。
2.二维硼氮化物及其应用二维硼氮化物（h-BN）是由硼和氮原子组成的单层六角晶体结构，其热稳定性、高氧化温度和高绝缘性质使其有望应用于高温电子器件和隧道晶体管。
近年来，研究人员利用二维硼氮化物作为 TMDs 的表面保护层，能够改善其稳定性和光电性能。
此外，二维硼氮化物还能够作为晶体管的隔离层和光学探测器的薄膜。
3.二维过渡金属氧化物及其应用过渡金属氧化物是另一种关注的二维材料，其具有优秀的光电性能，如光学吸收、光致发光、光阻尼和光电探测。
例如，二氧化钛具有优异的光学特性，尤其是在紫外光区域，因此有望应用于紫外探测器、光伏电池和光催化。
与此类似，二维过渡金属氧化物（MoO3、NiO、WO3等）也被研究用于制备光电器件。
4.纳米板材的竞争者：二维纳米线除了石墨烯和过渡金属氧化物之外，二维纳米线也受到关注。
二维纳米线具有出色的光电性能和机械性能。
由于其高的晶体结构和大的比表面积，二维纳米线可以被用于生物传感器、光伏电池、透明电极等领域。
5.结语虽然二维纳米材料在各个领域都表现出了出色的性能，但在实际应用中，还需要面对许多挑战。
例如，能否在规模上实现大规模制备、制备方法是否可行和成本问题等。
但伴随着技术的不断发展，相信这些难题都会被逐步解决。

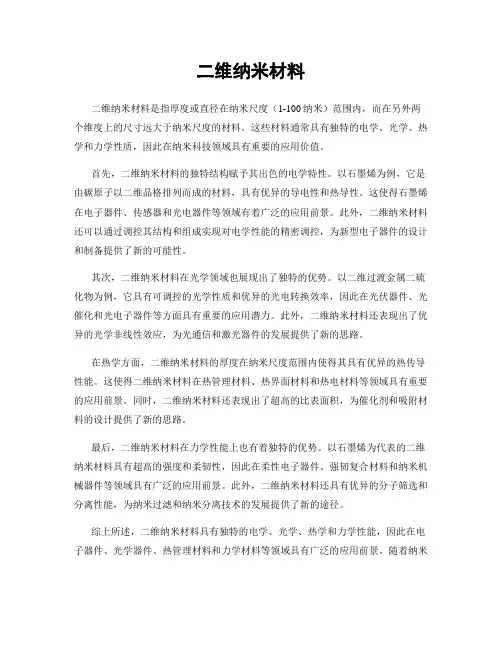

二维纳米材料
二维纳米材料二维纳米材料是指厚度或直径在纳米尺度（1-100纳米）范围内，而在另外两个维度上的尺寸远大于纳米尺度的材料。
这些材料通常具有独特的电学、光学、热学和力学性质，因此在纳米科技领域具有重要的应用价值。
首先，二维纳米材料的独特结构赋予其出色的电学特性。
以石墨烯为例，它是由碳原子以二维晶格排列而成的材料，具有优异的导电性和热导性。
这使得石墨烯在电子器件、传感器和光电器件等领域有着广泛的应用前景。
此外，二维纳米材料还可以通过调控其结构和组成实现对电学性能的精密调控，为新型电子器件的设计和制备提供了新的可能性。
其次，二维纳米材料在光学领域也展现出了独特的优势。
以二维过渡金属二硫化物为例，它具有可调控的光学性质和优异的光电转换效率，因此在光伏器件、光催化和光电子器件等方面具有重要的应用潜力。
此外，二维纳米材料还表现出了优异的光学非线性效应，为光通信和激光器件的发展提供了新的思路。
在热学方面，二维纳米材料的厚度在纳米尺度范围内使得其具有优异的热传导性能。
这使得二维纳米材料在热管理材料、热界面材料和热电材料等领域具有重要的应用前景。
同时，二维纳米材料还表现出了超高的比表面积，为催化剂和吸附材料的设计提供了新的思路。
最后，二维纳米材料在力学性能上也有着独特的优势。
以石墨烯为代表的二维纳米材料具有超高的强度和柔韧性，因此在柔性电子器件、强韧复合材料和纳米机械器件等领域具有广泛的应用前景。
此外，二维纳米材料还具有优异的分子筛选和分离性能，为纳米过滤和纳米分离技术的发展提供了新的途径。
综上所述，二维纳米材料具有独特的电学、光学、热学和力学性能，因此在电子器件、光学器件、热管理材料和力学材料等领域具有广泛的应用前景。
随着纳米科技的不断发展，相信二维纳米材料将会在更多领域展现出其独特的价值，并为人类社会的发展做出更大的贡献。

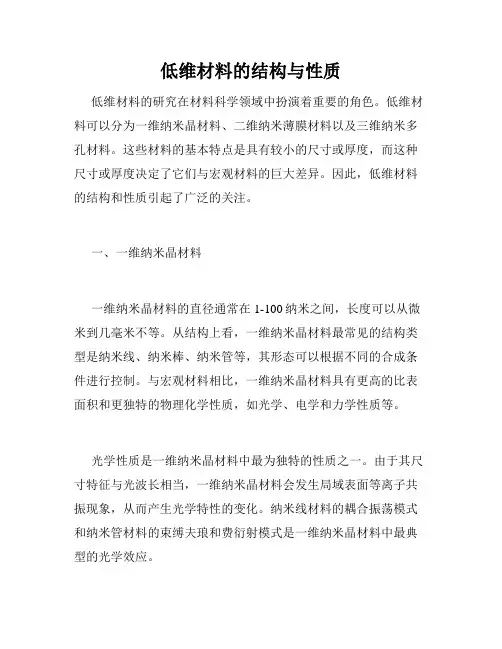

低维材料的结构与性质
低维材料的结构与性质低维材料的研究在材料科学领域中扮演着重要的角色。
低维材料可以分为一维纳米晶材料、二维纳米薄膜材料以及三维纳米多孔材料。
这些材料的基本特点是具有较小的尺寸或厚度，而这种尺寸或厚度决定了它们与宏观材料的巨大差异。
因此，低维材料的结构和性质引起了广泛的关注。
一、一维纳米晶材料一维纳米晶材料的直径通常在1-100纳米之间，长度可以从微米到几毫米不等。
从结构上看，一维纳米晶材料最常见的结构类型是纳米线、纳米棒、纳米管等，其形态可以根据不同的合成条件进行控制。
与宏观材料相比，一维纳米晶材料具有更高的比表面积和更独特的物理化学性质，如光学、电学和力学性质等。
光学性质是一维纳米晶材料中最为独特的性质之一。
由于其尺寸特征与光波长相当，一维纳米晶材料会发生局域表面等离子共振现象，从而产生光学特性的变化。
纳米线材料的耦合振荡模式和纳米管材料的束缚夫琅和费衍射模式是一维纳米晶材料中最典型的光学效应。
电学性质是一维纳米晶材料中另一个值得关注的性质。
纳米线和纳米棒的电学行为主要受到材料表面与体积比的影响。
纳米材料中的载流子传输通常被局限在一维通道中，因此，其电学性质可能具有很高的导电性和应变敏感性。
二、二维纳米薄膜材料二维纳米薄膜材料具有两个平行的晶面，通常厚度小于几十纳米。
石墨烯、硼氮化物和二硫化钼等二维纳米薄膜材料在材料科学领域得到了广泛的研究和应用，其中石墨烯最为典型和重要。
石墨烯是一种由碳原子组成的单层薄片，是一个具有重要应用前景的材料。
石墨烯的最大特点是它的高电导率、高热导率和高机械强度。
由于其强的共价结合和高度排列的碳原子层，石墨烯的化学稳定性和机械性能是其他纳米材料难以比拟的。
石墨烯的独特的光学性质也为其在光电子学领域中的应用打开了大门。
石墨烯的反射和折射率与波长和极化状态有着强烈的关联性，因此，它在光子学中具有重要的应用潜力。
三、三维纳米多孔材料三维纳米多孔材料以其特殊的结构设计和独特的物理化学性质被广泛地应用于催化、生物医药、环境监测等领域。
二维纳米材料
二维纳米材料二维纳米材料是指在空间维度上为二维的纳米结构，通常具有纳米尺度的厚度和宏观尺度的长度和宽度。
它们具有特殊的结构和性质，常常表现出与其宏观对应物质不同的特性。
以下是几种常见的二维纳米材料：1.石墨烯（Graphene）：石墨烯是一种由碳原子构成的单层二维晶体结构，具有优异的导电性、热导性和力学强度。
石墨烯是最著名的二维纳米材料之一，被广泛应用于电子器件、透明导电膜、催化剂等领域。
2.过渡金属二硫化物（TransitionMetalDichalcogenides,TMDCs）：TMDCs是一类由过渡金属与硫化物或硒化物组成的二维层状结构材料，具有优异的光电性能和调控性。
常见的TMDCs包括二硫化钼（MoS2）、二硒化钼（MoSe2）等，被广泛应用于光电子器件、光催化、传感器等领域。
3.磷化合物（Phosphorene）：磷化合物是一种由磷原子构成的二维单层材料，具有优异的电学和光学性质。
磷化合物被认为是石墨烯的有希望的替代材料，具有潜在的应用价值。
4.硼氮化物（BoronNitride）：硼氮化物是一种由硼原子和氮原子交替排列构成的二维晶体结构材料，具有优异的绝缘性和热稳定性。
它们被广泛应用于纳米电子学、热管理、润滑剂等领域。
5.二维氧化物（Two-dimensionalOxides）：二维氧化物是一类由金属和氧原子组成的二维晶体结构材料，具有多样的化学成分和结构。
它们具有丰富的化学和物理性质，被广泛研究和应用于电子器件、催化剂、传感器等领域。
这些二维纳米材料具有独特的结构和性质，在纳米科技领域具有重要的应用前景。
通过精确控制其尺寸、形状、结构和表面性质等参数，可以实现对其性质和功能的调控，拓展其在材料科学、电子器件、光电子学、能源存储等领域的应用。
二维纳米材料综述
二维纳米材料综述近年来，二维纳米材料作为一种新型材料，在材料科学领域引起了广泛关注。
二维纳米材料是指具有一维或零维尺度大小的纳米结构，在另外两个维度上具有几乎无限延伸的材料。
本文将从制备方法、结构特点、性质表现和应用领域等方面对二维纳米材料进行综述。
首先，二维纳米材料的制备方法多种多样。
一种常见的方式是通过机械剥离法获得单层或少层的二维纳米片。
这种方法可以从层状材料中剥离出单层材料，如石墨烯、硫化钼等。
此外，还可以通过化学气相沉积法、水热合成法、溶剂热法、电化学剥离法等方法制备二维纳米材料。
这些方法的选择取决于所需材料的性质及制备的要求。
二维纳米材料具有独特的结构特点。
首先，它们具有大比表面积和高纵横比。
由于纳米尺度的存在，二维纳米材料的比表面积远大于宏观材料。
这使得它们在吸附、催化和传感等方面表现出优异的性能。
其次，二维纳米材料具有层状结构，层与层之间的键合较弱，使其表现出较好的柔韧性和可调控性。
最后，二维纳米材料还具有较好的光学和电学性质，可应用于传感器、电池、超级电容器等领域。
二维纳米材料的性质表现也非常丰富。
以石墨烯为例，它的高导电性、高热导率和超高比表面积使其成为理想的催化剂和电子器件材料。
硫化钼具有优异的光电特性，可应用于太阳能电池领域。
钼酸盐纳米片具有独特的离子传输通道，使其成为优秀的超级电容器材料。
此外，二维纳米材料还具有良好的机械、热学和光学性能，以及特殊的表面效应和量子大小效应等。
根据不同的应用领域，二维纳米材料有着广泛的应用前景。
在能源领域，二维纳米材料可用于太阳能电池、储能器件和催化剂等。
在环境保护领域，二维纳米材料可应用于废水处理、污染物检测和纳米传感器等。
在电子器件领域，二维纳米材料可以用于柔性显示、纳米电子元件和光电子器件等。
除此之外，二维纳米材料还可以应用于生物医学、光催化和超级电容器等领域。
总之，二维纳米材料作为一种新型材料，具有独特的结构特点和多样的性质表现。
二维纳米薄膜材料概述
二维纳米薄膜材料概述二维纳米薄膜材料是一种具有特殊结构和性质的纳米材料，其厚度只有几个原子或几个分子层。
与传统的三维材料相比，二维纳米薄膜材料具有独特的电子、光学、磁学和机械性质，被广泛应用于电子器件、储能、传感器、催化剂等领域。
二维纳米薄膜材料独特的性质源于其极薄的结构。
由于其结构只有几个原子或分子层，表面积相对较大，而体积相对较小，从而导致一系列特殊的物理、化学性质。
例如，二维纳米薄膜材料具有巨大的比表面积，这可以增加其与外界的相互作用，使得其在催化剂、气体传感器等应用中表现出卓越的性能。
此外，二维纳米薄膜材料还具有优异的电子输运性能，其载流子能够在平面上自由传输，使得其在纳米电子器件中具有巨大的潜力。
目前，二维纳米薄膜材料已经被广泛研究和应用。
其中最著名的材料之一是石墨烯。
石墨烯是一种由碳原子组成的平面薄膜，具有优异的导电性能和机械性能，被认为是未来电子器件的候选材料。
除了石墨烯，还有许多其他的二维纳米薄膜材料，如二硫化钼、二硫化钨、二硫化硒等。
这些材料也具有独特的性质，例如，二硫化钼具有优异的光学吸收和光致发光性能，被广泛用于光电器件和传感器。
二维纳米薄膜材料的制备方法主要包括机械剥离法、化学气相沉积法和化学溶液法等。
机械剥离法是目前最常用的制备方法之一，通过在晶体表面撕去原子层来得到二维纳米薄膜。
化学气相沉积法利用化学反应在基底上沉积原子层来制备二维纳米薄膜。
化学溶液法通过调节溶液中的反应条件来得到二维纳米薄膜。
总之，二维纳米薄膜材料具有独特的结构和性质，被广泛应用于电子器件、储能、传感器、催化剂等领域。
随着制备技术的不断进步和发展，预计二维纳米薄膜材料将在各个领域取得更多的突破和应用。
二维纳米mxene膜材料的合成与应用__概述及解释说明
二维纳米mxene膜材料的合成与应用概述及解释说明引言部分的内容主要是对文章进行概述，介绍文章的结构和目的。
具体内容如下：1.1 概述:二维纳米mxene膜材料作为一种新兴的材料，在科学研究和工程应用中引起了广泛关注。
该材料具有特殊的二维结构和优异的性能，使其在多个领域具有广阔的应用前景。
本文将对二维纳米mxene膜材料的合成方法、特性分析以及其在能源领域和环境治理中的应用进行全面探讨。
1.2 文章结构:本文共分为五个部分：引言、二维纳米mxene膜材料的合成与应用、二维纳米mxene膜材料在能源领域的应用、二维纳米mxene膜材料在环境治理中的应用以及结论与展望。
首先，我们将介绍本文的概述，然后详细讨论二维纳米mxene膜材料的合成方法及其工艺参数，并对其特性进行深入分析。
接着，我们将重点关注该材料在能源领域（包括锂离子电池、超级电容器和光催化剂等）的应用，以及在环境治理（如污水处理、空气过滤和水资源利用等）方面的潜在应用。
最后，我们将对本文所做研究的主要结果进行总结，展望二维纳米mxene 膜材料未来的发展趋势，并提出研究中存在的不足之处及改进方向。
1.3 目的:本文旨在系统概述二维纳米mxene膜材料的合成方法、特性分析以及其在能源领域和环境治理中的应用。
通过全面介绍该材料的相关研究成果，旨在加深读者对该材料的认识和理解，并为未来进一步开展相关研究提供参考和启示。
此外，通过对研究中存在问题以及改进方向的探讨，也希望能够推动该领域更加深入地发展。
2. 二维纳米mxene膜材料的合成与应用2.1 二维纳米mxene膜材料的概念介绍二维纳米mxene膜材料是一种新型的二维材料，由金属碳化物或氮化物通过化学剥离法制得。
它具有高表面积、可控的厚度和丰富的表面官能团，因此在许多领域具有广泛的应用前景。
2.2 合成方法及工艺参数合成二维纳米mxene膜的常用方法是通过对含有原始层状结构金属碳化物或氮化物进行酸性溶液处理来实现。
二维纳米材料
二维纳米材料二维纳米材料是一种由单一或几层原子厚度的材料构成的结构。
这种材料拥有独特的物理和化学性质，因此在许多领域都有广泛的应用前景。
首先，二维纳米材料在电子学领域具有重要的应用潜力。
由于二维纳米材料的原子排列非常均匀，因此电子在其表面上可以自由运动，从而具有极高的电子迁移率。
这使得二维纳米材料成为制备高性能的晶体管和其他电子器件的理想材料。
二维纳米材料还具有宽的禁带宽度和高的载流子迁移率，使得其在光电子器件中也有很好的应用前景，比如太阳能电池和光电探测器等。
二维纳米材料还具有优异的力学性能。
由于其薄膜结构，二维纳米材料的强度和韧性都比传统材料高很多。
这使得二维纳米材料在制备柔性电子和可穿戴设备时具有优势。
此外，二维纳米材料还可以通过堆叠或纺丝等方法进行结构设计，从而在力学性能和功能性属性之间实现平衡。
这为未来高性能和多功能材料的开发提供了新的思路。
除了在电子学和力学领域的应用，二维纳米材料还具有广泛的应用前景。
例如，在催化剂领域，二维纳米材料由于其巨大的比表面积和活性位点密度，可以显著提高催化剂的活性和选择性。
因此，二维纳米材料可以应用于水分解、CO2还原和电化学合成等能源转换和环境保护领域。
此外，在储能领域，二维纳米材料也有很大的潜力，可以用来制备高性能的超级电容器和锂离子电池等。
然而，二维纳米材料的制备和应用还面临一些挑战。
一方面，二维纳米材料的制备方法比较复杂，需要精确控制材料的尺寸、形状和结构等方面。
另一方面，二维纳米材料的稳定性也是一个问题，容易受到氧化、湿气和热等环境因素的影响。
因此，需要进一步研究和开发新的制备方法和稳定性提高策略，以实现二维纳米材料的大规模制备和商业化应用。
综上所述，二维纳米材料具有许多优异的物理和化学性质，可以应用于电子学、力学、催化剂和能源等领域。
然而，制备和稳定性仍然是二维纳米材料研究和应用面临的关键问题。
随着技术的不断发展，相信二维纳米材料将会在未来发展壮大，并带来更多创新和应用。
新材料领域中二维纳米材料及其应用前景探讨与展望
新材料领域中二维纳米材料及其应用前景探讨与展望二维纳米材料是近年来新兴的研究领域，具有出色的物理、化学和电子特性，被认为是未来材料科学和工程的有力候选者之一。
本文将探讨二维纳米材料在新材料领域中的应用前景，并展望其在不同领域的潜在应用。
首先，理解二维纳米材料的概念非常重要。
二维纳米材料是指具有原子或分子尺寸的材料，其厚度只有几个纳米而长度和宽度可以达到数十或数百个纳米。
这种材料的特点在于其表面积大、电子运动迅速以及量子限制效应的显著表现。
在能源领域，二维纳米材料展现出巨大的潜力。
以二维过渡金属硫族化合物（TMDs）为例，这些材料不仅具有优良的导电性能，还具有较为透明的特性。
因此，TMDs可用于改善光伏器件的性能，尤其是太阳能电池的效率。
此外，二维纳米材料还可应用于电池和超级电容器中，以提高能量存储和释放的效率。
在电子领域，二维纳米材料被看作是下一代电子器件的关键组成部分。
图石墨烯便是其中的代表，其单层结构具有高度的电子迁移率和独特的光学性能。
这使得二维纳米材料成为可行的替代现有半导体材料的候选者，可以用于制造更小、更快速的电子器件。
与此同时，二维纳米材料也可以用于柔性电子器件的制备，例如可穿戴设备和柔性显示屏。
在光学领域，二维纳米材料的光学性质引起了广泛的关注。
其中的量子点和纳米线适用于光电探测器和传感器。
通过调控二维纳米材料的组成和结构，可以实现特定波长的光吸收和发射，使之成为高灵敏度和高选择性的光学传感器。
此外，二维纳米材料的优秀光学特性还为激光器件、光通信和光储存等领域提供了有力支持。
在生物医学应用方面，二维纳米材料正在展示其巨大的潜在优势。
首先，二维纳米材料具有高度的表面积，可用于吸附和传递药物。
其次，二维纳米材料可以通过调控表面功能基团来提高生物相容性，并可以被用作药物传递载体，同时可用于生物成像和癌症治疗。
此外，二维纳米材料还显示出在抗菌剂和生物传感器等方面具有潜力。
然而，尽管二维纳米材料在各个领域中都显示出潜力，但仍有一些挑战需要克服。
二维纳米材料在生活中的应用
二维纳米材料在生活中的应用随着科技的发展，新材料的研究和应用越来越受到人们的关注。
在众多新材料中，二维纳米材料以其独特的性能和应用前景，受到了广泛的关注和研究。
本文将从二维纳米材料的定义、特点和应用等方面进行阐述。
一、二维纳米材料的定义与特点二维纳米材料是指由单层或多层原子构成的具有纳米级别尺寸的材料，其具有以下几个特点：1.尺寸：二维纳米材料的尺寸通常在1到100纳米之间，具有非常小的尺寸，可以满足在空间利用的需求。
2.结构：二维纳米材料具有简单的结构，通常由平面或近平面排列的单层或多层原子构成，可以是金属、非金属或半金属。
3.性能：由于其尺寸小、结构简单，二维纳米材料具有许多优良的性能，如高透明度、高强度、高韧性、高导电性、高热导性等。
二、二维纳米材料的应用1.光电应用：二维纳米材料在光电领域具有重要的应用，如光电传感器、光电透明导线和光电开关等。
这些设备具有高灵敏度、高效率和高效能，可以在许多光电应用中发挥重要作用。
2.电子应用：二维纳米材料在电子应用中也具有重要的应用，如电子器件、电子封装和电子墨水等。
这些设备具有高透明度、高强度和高效能，可以在许多电子应用中发挥重要作用。
3.生物医学应用：二维纳米材料在生物医学领域也具有重要的应用，如生物医学传感器、生物医学复合材料和药物传递等。
这些设备具有高透明度、高生物相容性和高效能，可以在许多生物医学应用中发挥重要作用。
4.建筑应用：二维纳米材料在建筑应用中也具有重要的应用，如建筑材料、建筑涂料和建筑设备等。
这些设备具有高透明度、高强度和高效能，可以在建筑领域中发挥重要作用。
综上所述，二维纳米材料具有尺寸小、结构简单、性能优异等特点，在光电、电子、生物医学和建筑等领域具有重要的应用价值。
随着科技的不断发展，未来二维纳米材料将会拥有更多重要的应用。
二维纳米薄膜
• e.可以控制沉积层的密度和纯度。
• f.绕镀性好，可在复杂形状的基体上及颗粒材料上沉积。 • g.气流条件通常是层流的，在基体表面形成厚的边界层。
• h.沉积层通常具有柱状晶结构，不耐弯曲。
• i.可以形成多种金属、合金、陶瓷和化合物沉积层。
溶胶—凝胶法
• Sol-gel法是从金属的有机－无机化合物的溶液 出发，在溶液中通过化合物的加水分解、聚合， 把溶液制成溶有金属氧化物微粒子的液溶胶，进 一步反应发生凝胶化，再把凝胶加热，可制得非 晶体玻璃、多晶体陶瓷。
Demon.C
二维纳米 薄膜
June 6, 2013
1
功能特性
2
制备方法
3
应用
2
纳米薄膜材料的功能特性
• 1．蓝移和宽化 • 纳米颗粒膜，特别是Ⅱ—Ⅵ族半导体CdSxSe1-x。
以及Ⅲ-V族半导体CaAs的颗粒膜，都观察到光吸收
带边的蓝移和带的宽化现象。有人在CdSxSe1-x／玻璃 的颗粒膜上观察到光的“退色现象”，即在一定波 长光的照射下，吸收带强度发生变化的现象。由于 量子尺寸效应，纳米颗粒膜能隙加宽，导致吸收带
的粒子在基片上沉积的技术。
• 溅射现象早在19世纪就被发现。50年前有人利用溅射现象在 实验室中制成薄膜。60年代制成集成电路的钽(Ta)膜，开始了 它在工业上的应用。1965年，IBM公司研究出射频溅射法，使 绝缘体的溅射制膜成为可能。以后又发展了很多新的溅射方 法，研制出多种溅射制膜装置如二极溅射、三极(包括四极)溅 射、磁控溅射、对向靶溅射、离子束溅射等。在射频电压作 用下，利用电子和离子运动特性的不同，在靶的表面上感应 出负的直流脉冲，而产生的溅射现象，对绝缘体也能进行溅 射镀膜，这就是射频溅射。
导电二维薄膜材料-概述说明以及解释
导电二维薄膜材料-概述说明以及解释1.引言1.1 概述导电二维薄膜材料是一种具有独特结构和优异性能的新型材料。
它是由一层或多层原子精确排列的结构组成的纳米材料，厚度只有几个原子层，具有极高的比表面积和特殊的电子输运性质。
这些材料不仅具有单原子层的厚度，同时还展示了特殊的物理和化学特性，如高导电性、优异的光学性能、热稳定性、机械强度和化学稳定性等。
导电二维薄膜材料的研究近年来引起了广泛的关注。
随着现代科学技术的发展，人们对于更薄、更轻、更具灵活性和可调控性的材料需求日益增长。
由于导电二维薄膜材料具有较高的载流子迁移率和较低的电阻率，因此被广泛应用于电子器件、能源领域、光电领域、传感器领域等。
例如，在电子器件方面，导电二维薄膜材料可以用作导电层、透明电极、栅极等，广泛应用于柔性电子器件、光伏电池、显示器、传感器等领域。
在能源领域，导电二维薄膜材料可以用于储能装置和催化剂等方面，具有更高的能源转换效率和更好的储能性能。
在光电领域，导电二维薄膜材料可以用于太阳能电池、光电探测器和光催化等方面，具有良好的光吸收和载流子传输性能。
在传感器领域，导电二维薄膜材料可以用于气体传感器、生物传感器和柔性触控屏等，具有高灵敏度和高选择性。
导电二维薄膜材料的研究仍处于初级阶段，有许多问题需要解决。
例如，如何合成纯净的单二维薄膜材料，如何实现可控的生长和制备方法，以及如何提高材料性能和稳定性等。
同时，我们也需要进一步研究该材料的应用潜力和机制，以便更好地应用于各个领域。
通过对导电二维薄膜材料的研究，我们可以更好地理解其特殊性质和结构-性能关系，进一步推动材料科学和纳米技术的发展。
预计导电二维薄膜材料将在未来的科学研究和工程技术中发挥重要作用，为各个领域的创新和进步提供新的可能性。
1.2文章结构文章结构部分的内容可以囊括以下几个方面：2.正文：- 2.1 二维薄膜材料的定义和特点：在本部分，我们将介绍二维薄膜材料的基本概念和特点，包括其构成、形态、厚度、界面性质、导电性能等方面的介绍。
二维纳米材料
溅射产额与入射离子能量关系
贱射技术
• • • • • 直流溅射技术 三极和四极溅射 射频溅射 磁控溅射 离子束溅射
射频磁控溅射SiO2装置图
激 光 C V D
紫 冷 热 外 壁 壁 C 式 式 V D
无 机 物 C V D
金 属 有 机 物 C V D
CVD的特点
• 中温和高温下，通过气态的初始化合物之间的气相化学反应而沉积固 体 • 可以在常压或者低于常压下进行沉积 • 采用特殊技术，沉积可以在更低温度下进行 • 可以改变沉积层的化学成分，得到混合沉积层 • 可以控制沉积层的密度与纯度 • 绕镀性好，可在复杂形状的基体及颗粒材料上沉积 • 气流条件通常是层流的，在基体表面形成厚的边界层 • 沉积层通常具有柱状晶体结构，不耐弯曲，但通过其他技术可以改善。 • 可以形成多种金属，合金，陶瓷和化合物的沉积层。
第五章 二维纳米结构-纳米薄膜
第一节 纳米薄膜的分类
• 纳米薄膜(nano-thin film) • 定义:1) 由纳米晶粒构成的薄膜; 将纳米晶 粒嵌在某种薄膜中的复合膜;每层厚度在纳 米量级的单层或多层膜. • 分类级别 • 1) 按微结构分类. 含有纳米粒子;厚度为纳 米级 • 2)按用途分类. 功能纳米薄膜,结构纳米薄膜 • 3) 根据层数分类 单层或多层
一、物理法
1 真空蒸发镀膜 加热方式有：电阻加热，电子束加热，高频 加热 原理：经高温蒸发的原料蒸气在基体上成膜
电子束加热法装置原理图
真空蒸镀法的应用
• 蒸镀法具有速度快的优点，可用于制备不 同功能的纳米膜，如导电膜，光学增透膜， 金属膜等。 • 缺点：膜强度不高，控制合金成分有效率 低。
二维纳米通道薄膜是离子分离的新希望
二维纳米通道薄膜是离子分离的新希望二维纳米通道薄膜是一种新兴的膜材料，具有离子分离的潜力。
它由纳米通道组成，每个通道只有约1纳米的直径，可以选择性地允许特定大小和电荷的离子通过。
这种材料在分离科学和工艺中具有广泛的应用前景，被认为是离子分离的新希望。
离子分离是许多工业和生物过程中的关键步骤。
传统的离子分离技术，如蒸馏、电渗析和透析，都存在一些不足之处。
蒸馏需要大量的能量消耗，而电渗析和透析则需要额外的能源和化学物质来维持离子分离。
相比之下，二维纳米通道薄膜具有更高的选择性和更低的能耗，因此被认为是一种具有潜力的分离材料。
二维纳米通道薄膜的制备方法有很多种，主要包括模板法、自组装法和电化学法等。
其中，模板法是最常用的制备方法之一。
在模板法中，石墨烯或其他二维材料被用作模板，然后通过化学反应或物理方法将通道填充，最后再去除模板，留下纳米通道。
这种制备方法具有简单、可控性强的特点，并且可以根据需要调整通道的大小和形状。
二维纳米通道薄膜的离子分离机制主要依靠尺寸排除效应和电荷选择性。
由于通道直径非常小，只有约1纳米，所以只有尺寸小于通道直径的离子才能通过。
同时，薄膜表面带有电荷，可以吸引或排斥具有相同或相反电荷的离子。
这些机制使得二维纳米通道薄膜具有很高的离子选择性。
二维纳米通道薄膜可以在诸多领域应用于离子分离。
例如，在饮用水处理中，二维纳米通道薄膜可以用于去除重金属离子和有机物质，提高水的纯净度和安全性。
在生物医药领域，二维纳米通道薄膜可以用于分离药物或分离蛋白质，从而提高药物制备的纯度和疗效。
此外，二维纳米通道薄膜还可以应用于能源领域，如分离氢氧化物或其他离子，提高电池容量和效能。
尽管二维纳米通道薄膜在离子分离领域具有巨大的潜力，但目前仍面临一些挑战。
首先，制备二维纳米通道薄膜的成本较高。
其次，对于一些特殊离子的分离，二维纳米通道薄膜的选择性还需要进一步提高。
此外，薄膜的稳定性也是一个关键问题，需要解决。
二维纳米
二维纳米结构——纳米薄膜摘要：纳米材料是20世纪末诞生且快速发展起来的前沿科学领域，由于纳米材料体系具有许多独特的性质和广阔的应用前景，而且涉及到物理学、化学、材料等多种学科，在理论和生活中具有极大地研究价值。
因而成为材料科学、化学、物理学等学科研究的热点之一。
近年来，随着纳米技术的发展，人们越来越希望将获得纳米材料有序可控的排列起来，以满足纳米材料在光学、电子、生物等不同科技领域中的应用。
尤其是功能性的纳米薄膜材料。
面我将对纳米材料中的二维纳米材料——纳米薄膜谈进行介绍，以及发表一下自己的见解。
关键字：纳米薄膜，含义，制备方法，LB膜，性能，应用。
正文;一、纳米薄膜的含义：纳米薄膜是指有尺寸在纳米量级的晶粒构成的薄膜，或将纳米晶粒镶嵌于某种薄膜中构成的复合物，以及每层厚度在纳米量级的单层货多层膜，有时也称为纳米晶粒薄膜或纳米多成膜。
纳米薄膜的分类有很多种，例如，按结构、按用途、按层数划分。
下面以用途划分为例来介绍纳米薄膜的种类。
纳米薄膜按用途分类可分为纳米功能薄膜和纳米结构薄膜。
前者主要利用纳米粒子所具有的光、电、磁方面的特性，通过复合使新材料具有基体所不具备的特殊功能；后者主要是通过纳米粒子复合，提高材料在机械方面的性能。
由于纳米技术的组成、性能、工艺条件等参数的变化都对复合薄膜的特性有显著影响，因此可以在较多自由度下，人为的控制纳米复合薄膜的特性，获得满足一定需要的材料。
二、纳米薄膜的制备方法纳米薄膜的制备方法按原理可分为物理方法、化学方法、分子组装法。
粒子束溅射沉积和磁控溅射沉积，以及新近出现的低能団蔟束沉积属于物理方法；化学气相沉积溶胶——凝胶法和电沉淀法属于化学方法；LB膜技术和SA膜技术属于分子组装法。
下面以分子组装法的LB薄膜技术为例来介绍纳米薄膜。
没过科学家Langmuir于1917年发表了一篇论文中系统地研究了气-液界面膜，测定比较了众多化合物的分子面积和膜厚，证实了该界面膜的厚度相当于一个分子的长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二维纳米材料概述-----纳米薄膜概述班级：材料科学与工程103班姓名：卢忠学号：201011601322摘要纳米科学技术是二十世纪八十年代末期诞生并快速崛起的新科技，而其二维纳米结构——纳米薄膜在材料应用以及前景上都占据着重要的地位。
纳米薄膜材料是一种新型的薄膜材料，由于其特殊的结构和性能，它在功能材料和结构材料领域都具有良好的发展前景。
本论文着重介绍纳米薄膜的制备方法、特性以及研究前景。
纳米薄膜材料性能较传统的薄膜材料有更加明显的优势，特别是纳米磁性多层膜、颗粒膜作为一种新型的复合材料将是今后的研究方向。
关键词：纳米；薄膜材料目录一.薄膜材料定义 (1)二.纳米薄膜的分类 (1)三.纳米薄膜的制备方法 (2)四.纳米薄膜特性 (4)五.应用及前景 (6)参考文献一.薄膜材料定义：纳米薄膜是指尺寸在纳米量级的晶粒构成的薄膜或将纳米晶粒薄膜镶嵌于某种薄膜中构成的复合膜，以及层厚在纳米量级的单层或多层薄膜，通常也称作纳米颗粒薄膜和纳米多层薄膜。
二.纳米薄膜的分类1.纳米薄膜，按用途分为两大类:纳米功能薄膜和纳米结构薄膜。
纳米功能薄膜:主要是利用纳米粒子所具有的光、电、磁方面的特性，通过复合使新材料具有基体所不具备的特殊功能。
纳米结构薄膜:主要是通过纳米粒子复合，提高材料在机械方面的性能。
2.按膜的功能分纳米磁性薄膜纳米光学薄膜纳米气敏膜纳滤膜、纳米润滑膜纳米多孔膜LB（Langmuir Buldgett）膜SA（分子自组装）膜3.按膜层结构分类单层膜如热喷涂法的表面膜等双层膜如在真空气相沉积的反射膜上再镀一层多层膜指双层以上的膜系4.按膜层材料分金属膜，如Au、Ag等合金膜，如Cr-Fe、Pb-Cu等氧化物薄膜非氧化物无机膜有机化合物膜三.纳米薄膜的制备方法纳米材料的合成与制备一直是纳米科学领域内一个重要的研究课题，新材料制备工艺过程的研究与控制对纳米材料的微观结构和性能具有重要的影响。
最早是采用金属蒸发凝聚-原位冷压成型法制备纳米晶体，相继又发展了各种物理、化学方法，如机械球磨法、非晶晶化法、水热法、溶胶-凝胶法等。
1.化学法：指在镀膜技术中，有化学反应参与，通过物质间的化学反应实现薄膜的生长。
（1）化学还原法（2）化学气相沉积法（CVD）：包括常压、低压、等离子体辅助气相沉积等。
该方法通过在高温、等离子或激光辅助等条件下控制反应气压、气流速率、基片材料温度等条件，从而控制纳米微粒薄膜的成核生长过程；或者通过薄膜后处理，控制非晶薄膜的晶化过程，从而获得纳米结构的薄膜。
用CVD法制备薄膜材料是通过使原料气体以不同的能量使其产生各种法学反应，产物在基片上生长、沉积成固体薄膜。
（3）高温分解法（4）溶胶-凝胶法：这种方法是20世纪60年代作为一种制备玻璃、陶瓷等无机材料的合成工艺而开发的。
溶胶–凝胶法可以赋予基体多种特殊性能，其中包括机械、化学保护、光学、电磁和催化等。
溶胶–凝胶法制备薄膜，首先必须制得稳定的溶胶，按其溶胶的方法，将溶胶–凝胶工艺分为有机途径和无机途径，两者各有优缺点。
与其他制备薄膜的方法相比，溶胶–凝胶法工艺设备简单，温度低，易于大面积制备各种不同形状、材料的薄膜，用料省、成本较低。
（5）电浮法（6）阴极电镀法2.物理法：指在薄膜沉积过程中，不涉及化学反应，薄膜的生长基本是物理过程。
物理气相沉积（PVD）是一类常规的薄膜制备手段，它包括蒸镀、电子束蒸镀、溅射等。
主要通过两种途径制膜：（1）在非晶薄膜晶化过程中控制纳米结构的形成。
（2）在薄膜的成核过程中控制纳米结构的形成。
物理气相沉积主要包括以下三点：①气相物质的产生。
在蒸发镀膜方法中，用加热源使其蒸发；而在溅射镀膜中，则用具有一定能量的粒子轰击靶材。
②气相物质的输送。
由于有气体存在时会与气相物质发生碰撞，因此气相物质的输送往往在真空中进行。
③气相物质的沉积。
气相物质在基片上的沉积是一个凝聚过程。
根据凝聚条件的不同，可以形成单晶膜、多晶膜或者非晶态膜。
3.分子组装方法（1）LB膜技术LB膜技术就是先将双亲分子在水面上形成有序的紧密单分子薄膜，再利用端基的亲水、疏水作用将单层膜转移到固体基片上。
由于基片与分子之间的吸附作用，单分子层级成绩在固体基片上。
这样基片反复的进出水面就可以形成多层膜。
LB膜随着转移方式的不同可得到X型、Y型和Z型。
LB膜的制备是将悬浮在气/液界面的单分子膜转移到基片表面。
最常用的方法是垂直拉提法、水平拉提法、亚相降低法、扩散吸附法和接触法。
（2）分子自组装技术分子自组装（SA）薄膜技术是一种在平衡条件下通过建的相互作用，自发结缔形成性能稳定的、结构完整的薄膜的方法。
SA成膜技术主要包括基于化学吸附的自组装成膜技术，和基于物理吸附的离子自组装膜技术。
①基于化学吸附的SA技术其基本方法是：将表面修饰有某种物质的基片浸入待组装分子的溶液中，待组装分子一端的反应基于基片表面发生自动连续的化学反应，在基片表面形成化学键连接的二维有序单层膜；如果单层膜表面也有具有某种反应活性的基团，则又可以和别的物质反应，如此重复就构建成同质或异质的多成膜。
SA技术形成的多层膜有如下主要特征：①. 原位自发形成；②. 热力学性质稳定；③.物理基片形状如何，其表面均可形成均匀一致的覆盖层；④.高密度堆积和低缺氧浓度；⑤. 分子有序排列；⑥.可人为设计分子结构和表面结构来获得预期的物理和化学性质；⑦. 有机合成和制膜有很大的灵活性。
②基于物理吸附的SA膜技术基于物理吸附的SA膜技术又叫做离子自组装技术，其原理是将表面带负电荷的基片浸入阳离子聚电解质溶液中，由于静电吸引，阳离子聚电解质聚集到基片表面，使基片表面带正电，然后将基片再浸入阴离子聚电解质溶液中，如此重复进行，就会形成多层聚电解质自组装膜。
这种建立在静电互相作用原理基础上的自组装技术，是一种新型的制备聚合物纳米复合膜的方法。
它的特点是：①对沉积过程或膜结构进行分子级控制；②.利用连续沉积的方法，可实现层间分子对称或非对称二维或三维超晶格结构，从而实现膜的光、电、磁、非线性光学性能的功能化；③.可形成仿真生物膜；④.层与层之间膜的稳定性极好；⑤.与基于化学吸附法制备有机复合膜相比，具有较好的重复性。
四.纳米薄膜特性1.纳米薄膜的力学性能：纳米薄膜的性能强烈依赖于晶粒(颗粒)尺寸、膜的厚度、表面粗糙度及多层膜的结构，这也就是日前纳米薄膜研究的主要内容。
硬度：纳米多层膜的硬度与材料系统的组分、各组分的相对含量、薄膜的调制波长有着密切的关系。
机械性能较好的薄膜材料一般由硬质相〔如陶瓷材料)和韧性相(如全属材料)共同构成。
因此如果不考虑纳米效应的影响和硬质相含量较高时，则薄膜材料的硬度较高，并且与相同材料组成的近似混合的薄膜相比，硬度均有所提高。
韧性：多层膜结构可以提高材料的韧性，其增韧机制主要是裂纹尖端钝化、裂纹分支、层片拔出以及沿界面的界面开裂等，在纳米多层膜中也存在类似的增韧机制。
影响韧性的因素主要有组分材料的相对含量及调制波长。
在金属/陶瓷组成的多层膜中，可以把金属作为韧性相，陶瓷为脆性相，实验中发现在TiC/Fe、Ti/Al、TiC/W 多层膜系中，当金属含量较低时，韧性基本上随金属相含量的增加而上升，但是在上升到一定程度时反而下降。
耐磨性：研究发现合理搭配材料可以获得较好的耐磨性。
从结构上看，多层膜的晶粒小，原子排列的晶格存在缺陷的可能性增多，晶粒内的晶格点阵畸变和晶格缺陷的增多，使晶粒内部的位错滑移阻碍增加；此外，多层膜相界面结构也非常复杂，由于不同材料位错能的差异，也会导致薄膜材料的耐磨性的不同。
2.光学性能（1）蓝移和宽化用胶体化学法制备TiO2/SnO2超颗粒及其复合LB膜具有特殊的紫外-可见光吸收光谱。
TiO2/SnO2超颗粒具有量子尺寸效应使吸收光谱蓝移。
TiO2/SnO2-硬脂酸复合LB膜具有良好的抗紫外线性能和光学透过性。
（2）光学线性与非线性光学线性效应是指介质在光波场作用下，当光强较弱时，介质的电极化强度与光波电场的一次方成正比的现象。
一般说来，多层膜的每层膜厚度与激子玻尔半径(aB)相近或小于aB时，在光的照射下，吸收谱上会出现激子吸收峰,这种现象也属于光学效应。
半导体InCaAlAs和InCaAs构成的多层膜，通过控制InCaAs膜的厚度，可以很容易地观察到激子吸收峰。
光学非线性是在强光场的作用下，介质的电极化强度中就会出现与外加电磁场的二次、三次乃至高次方成比例的项。
对于纳米材料，小尺寸效应、宏观量子尺寸效应、量子限域和激子是引起光学非线性的主要原因。
3.电磁学特性（1）磁学特性磁性材料在吸波材料中最具特色和发展潜力，高磁导率金属材料一般具有高电导率，高频下易产生大涡流，对电磁波强反射而难以被吸收。
采用薄膜多层化设计，用绝缘介质层将高磁导率金属层间隔形成纳米多层膜复合结构，可能获得高频下的高磁导率和大磁损耗。
某文献研究报道了C0923zr7Ndn，薄膜材料的高频磁谱特性，该材料具有高的磁损耗，有可能成为GHz频段抗EMI材料，难以应用于高于2 GHz频段。
华中科技大学邓联文吲等人研究一种能用于微波吸收的高磁损耗型纳米多层膜材料，并获得了高于2GHz频段的高磁导率。
（2）电学特性有人在Au/Al2O3de 颗粒膜上观察到电阻反常现象，随着纳米金颗粒含量的增加，电阻不但不减小，反而急剧增加。
实验证明，材料的导电性与材料颗粒的临界尺寸有关。
当材料颗粒小于临界尺寸时，它可能失去原来的电学性。
（3）气敏特性采用PECVD方法制备的SnO2超微粒颗粒薄膜比表面积大，存在不饱和配位键，表面存在很多活性中心，容易吸附多种气体而在表面进行反应，是很好的制备传感器的功能膜材料。
五.应用及前景1.应用（1）金属的耐蚀薄膜：非晶态合金膜是一种无晶界的，高度均匀的单相体系，且不存在一般金属或合金所具有的晶体缺陷，因此，它不存在晶体间腐蚀和化学偏析，具有极强的防腐蚀性能。
如化学沉积制备非晶态的Ni-P合金。
由于它没有晶态Ni-P合金所具有的两相组织，无法构成微电池。
其镀层可使金属材料原来敏感的点蚀、晶间腐蚀、应力腐蚀和氢脆等易腐蚀性都得到改善。
（2）多功能薄膜—SnO2由于：SnO2具有良好的吸附性、较低的电阻温度系数及化学稳定性，因此容易沉积在诸如玻璃、陶瓷材料、氧化物材料及其他种类的衬底材料上。
SnO2薄膜的主要用途有：薄膜电阻器、透明电极、气敏传感器、太阳能电池、热反射镜、光电子器件、电热转化等。
2.前景纳米薄膜在很多领域内都有着广阔而先进的应用前景，利用它独有的物理化学性质及特性，设计出新型纳米结构性器件和纳米复合传统材料改性正孕育着新的突破，而功能性的薄膜材料一直是目前研究的热点。
利用纳米薄膜吸收光谱的蓝移和红移特性，人们已经制造出了各种各样的紫外吸收薄膜和红外反射薄膜，并且在日常的生产和生活中获得了广泛的应用；在一些硬度高的耐磨涂层或薄膜中添入纳米相，可进一步提高纳米薄膜的硬度和耐磨性能，并保持较高的韧性；利用纳米粒子涂料形成的涂层具有良好的吸收能力，可对重型设备起到隐身作用，纳米氧化钛、氧化铬、氧化铁等具有导体性质的粒子，有很好的静电屏蔽作用；美国科学家将PAH、PSS沉积到多空聚丙烯膜上，二氧化碳和氮气的选择透过性表明固体二甲基硅烷沉积多层膜后有较高的选择性。
