毕业设计矩形花键冷挤压模具设计(开题报告)
毕业设计（论文）开题报告
题目CG125摩托车副轴
矩形花键冷挤压模具设计
指导教师系主任
时间
1、本课题的研究目的及意义
冷挤压技术是一种高精、高效、优质低耗的先进生产工艺技术，较多应用于中小型锻件规模化生产中。冷挤压就是把金属毛坯放在冷挤压模腔中，在室温下，通过压力机上固定的凸模向毛坯施加压力，使金属毛坯产生塑性变形而制得零件的加工方法。与其他加工工艺相比冷挤压有如下优点：节约原材料；提高劳动生产率；制件可以获得理想的表面粗糙度和尺寸精度；提高零件的力学性能；可加工形状复杂的，难以切削加工的零件；降低零件成本。
目前，我国已能对铅、锡，铝、铜、锌及其合金、低碳钢、中碳钢、工具钢、低合金钢与不锈钢等金属进行冷挤压，甚至对轴承钢、高碳高铝合金工具钢、高速钢等也可以进行一定变形量的冷挤压。在挤压设备方面，我国已具备设计和制造各级吨位挤压压力机的能力。除采用通用机械压力机、液压机、冷挤压力机外，还成功地采用摩擦压力机与高速高能设备进行冷挤压生产。随着科技的进步和汽车、摩托车、家用电器等行业对产品技术要求的不断提高，冷挤压生产工艺技术己逐渐成为中小锻件精化生产的发展方向。目前我国研制的冷挤压件一般尺寸精度可达7～8级，表面粗糙度一般可达R0.2～R0.6，仅次于精抛光表面。因此用冷挤压方法制造的零件，一般不需要再加工，少量的只需精加工(磨削)。
CG125摩托车系列是目前市面上流通最为广泛且需求量最大的摩托车之一，发动机作为摩托车的“心脏”，其作用不用言语，而花键轴是发动机中最为重要的零件之一，所以说花键轴的质量和生产效率很大程度上决定了摩托车的质量和生产效率。传统的机械加工也可以实现花键轴的生产，精度和强度也能够保证，但相对于冷挤压加工，机械加工的效率就显得较低了。本课题主要是根据冷挤压成形原理，并结合CG125摩托车副轴零件本身的特点设计出合理的挤压矩形花键的模架以及模具结构。故对于大幅度提高CG125摩托车副轴的生产效率，本文的设计研究还是很有价值和实际意义的。
2、本人对课题任务书提出的任务要求及实现目标的可行性分析
本课题主要是根据冷挤压成形原理，并结合CG125摩托车副轴零件本身的特点设计出合理的挤压矩形花键的模架以及模具结构。要求结构简单，尺寸参数满足要求，模具强度高。
课题任务要求：
1、CG125摩托车副轴矩形花键冷挤压工艺方案设计；
2、通用模架设计；组合凹模设计；
3、其他装置及零件设计；
4、画出模具总体装配图，模具、模座和其它零件图，形成相关技术文档。
通过认真对课题的研究理解后，对课题任务书提出的任务要求及实现目标进行可行性分析。
（1）任务要求的可行性分析
任务要求实现CG125摩托车副轴矩形花键冷挤压模具设计。
材料方面，CG125摩托车副轴矩形花键属于花键轴范畴，所用材料为20CrMo,属低速钢，适合冷挤压成形。
精度方面，此花键轴为摩托车发动机中零件，精度要求不是很高，采用冷挤压技术完全可以达到精度要求。
技术方面，对于花键轴的冷挤压模具设计，关于冷挤压的书籍和相关的参考文献上都对其有一定的介绍，通过对这些知识的理解，结合零件具体情况可进行工艺方案设计。
（2）实现目标的可行性分析
本次课题的关键是对冷挤压技术的理解后针对零件进行实际的模具设计，因此前期对资料的收集和整理、自己对资料的阅读以及请教老师都是非常重要的，相信通过指导老师的悉心指导和自己对课题的认真完成，一定能保质保量并按时完成此次毕业设计任务。
3、本课题的关键问题及解决问题的思路
本课题是围绕摩托车零件进行冷挤压模具设计开展的，通过分析所涉及零件的结构特点和性能参数，结合冷挤压的相关知识和技术，进行冷挤压模具的原材料及毛坯选择、结构设计、工艺制订以及后续的制造过程。通过近段时间对冷挤压模设计与制造知识的学习和了解，自己对本课题的研究方向和内容有了一定的了解，觉得本课题需要解决的关键问题有以下几点：
（1）工艺方案设计中坯料尺寸的选择；
（2）模具的强度和模具的寿命；
针对上述关键问题，准备采取如下措施：
（1）根据课题要求，充分考虑挤压时材料的流动性、成形力的大小和齿形是否能填充完全，另外结合图纸所给数据确定坯料的最佳尺寸；
（2）采用组合凹模的设计，合理设计过盈量，合理选择模芯的材料；
4、完成本课题所需的工作条件（如工具书、计算机、实验、调研等）及解决办法
1、《冷挤压实用技术》洪慎章著
2、冷挤压工艺与模具图册
3、《花键轴冷挤压成形后的三维光塑性模拟研究》黄朝晖（北京航空材料研究院）付沛福（吉林工业大学）张猛（武汉汽车工业大学）1999年
4、《冷挤压工艺设计系统及其关键技术研究》[硕士学位论文] 修大鹏山东大学2006年
5、计算机
5、工作方案分析及进度计划
（1）第1 - 4 周
第1周和第2周查询、收集、整理文献资料，分析理解课题所涉及的内容和目的意义，初步完成开题报告和文献综述。第3周进行外文文献的翻译。通过老师的修改指导，第4周对外文翻译、文献综述和开题报告进行最后的完善。
（2）第5 - 7 周
通过资料收集和对课题的理解，在老师的指导下完成专用模架装配图设计。
（3）第8 -10周
在完成专用模架装配图设计后，细化装配图的具体零件，完成专用模架零件设计、组合凹模及其他零件设计。
（4）第11-13周
第11周根据设计课题内容撰写说明书，第12周通过指导老师的检查，发现问题并对其进行修改和完善，最终完成说明书。第13周准备毕业答辩。
（5）第14 周
毕业论文答辩
报告人：
年月日
指导教师意见
指导教师：
年月日
开题报告应根据教师下发的设计（论文）任务书，在指导教师的指导下由学生独立撰写。
圆形锁扣冲压工艺及模具设计开题报告
圆形锁扣冲压工艺及模具设计 开题报告 毕业设计（论文）开题报告 课题名称：圆形锁扣冲压工艺及模具设计 1.课题类型、来源、背景和意义 1.1本课题类型属于工程设计（技术），零件来源于生产实际。如图所示 三维零件图 1.2课题的背景及意义 冲压技术是利用冲压机械和冲压模具进行的现代冲压加工技术，已有近二百年 的发展历史。到本世纪10 年代，冲压加工技术已经从一种从属于机械加工或压力 二维草图
加工艺的地位，发展成为了一门具有自己理论基础的应用技术科学。冲压技术中冲压模具是制造业的重要基础工艺装备。用模具生产制件所达到的高精度、高复杂程度、高一致性、高生产率和低耗能、低耗材，使模具工业在制造业中的地位越来越重要。国外将模具比喻为“金钥匙”、“金属加工帝王”、“进入富裕社会的原动力”等。在国内模具工业也有“永不衰亡的工业”、“点铁成金的行业”、“无与伦比的效益放大器”等荣誉称号。现在，模具技术已成为衡量一个国家产品制造水平的重要标志之一。没有高水平的模具就没有高水平的产品已成为共识。就工程制造而言，进入80、90 年代，由于世界各国经济的高速发展和国民生活水准的大大提高，人们对汽车、家用电器、住宅等的需求与日俱增，促进了冲压技术的快速发展，同时也就对模具技术提出了更高的要求。且由于电子计算机技术的广泛而有效的应用，不仅促进了冲压技术的理论深入发展，而且使冲压机械、模具及操作的自动化程度等，都达到了一个更高的阶段。 2. 本课题及相关领域的国内外现状及发展 2.1 国内外模具工业的现状 国外，特别是欧美和日韩等发达地区的模具工业起步较早，拥有比较先进的生产管理技术及经验，值得我们国内模具行业学习和借鉴。在欧美，许多模具企业将高新技术应用于模具的设计和制造，主要体现在: (1) 充分发挥了信息技术带动和提升模具工业的优越性; (2) 高速切削、五轴高速加工技术基本普及，大大缩减制模周期，提高企业的市场竞争力; (3) 快速成形技术和快速制模技术得到普遍应用; (4) 从事模具行业的人员精简，一专多能，一人多职，精益生产; (5) 模具产品专业化，市场定位准确; (6) 采用先进的管理信息系统，实现集成化管理;
冲压模具毕业设计论文范文
第1章绪论 1.1冲压工艺介绍 冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。 冲压工艺有如下特点 1.用简单的机械设备能生产出其他加工方法难以加工的复杂形状的制件。 2.制件的精度高，互换性好，一般不再需要大量的机械加工就能获得强度高、刚性好、质量轻的零件。 3.同切削加工相比较能节约金属资源，并可以利用廉价的板材。 4.生产效率高，每分钟能够生产多件产品，制件成本低廉。 5.有利于实现机械自动化，减轻工人的劳动强度和改善劳动条件。 冲压件在工业生产中具有不可替代的作用，据统计全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。 1.2 冲压的基本工序及模具 由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。 上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。 在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合、级进和复合—级进三种组合方式。 复合冲压是指在压力机的一次工作行程中，在模具的同一工位上同时完成两
棘轮套冷挤压成形工艺及模具设计
棘轮套塑性成形工艺及模具设计 中文摘要：冷挤压是精密塑性体积成形技术中的一个重要组成部分。冷挤压是指在冷态下将金属毛坯放入模具模腔内，在强大的压力和一定的速度作用下，迫使金属从模腔中挤出，从而获得所需形状、尺寸以及具有一定力学性能的挤压件。显然，冷挤压加工是靠模具来控制金属流动，靠金属体积的大量转移来成形零件的。本设计介绍了棘轮套零件结构分析、挤压工艺过程、挤压设备选择、模具结构的设计、凸凹模设计、挤压件质量分析、棘轮套齿形模芯的结构、凸模加工工艺及模具各部件三维造型进行了叙述，并计算了毛坯体积、毛坯尺寸、变形程度、挤压比和挤压力。与常规的棘轮套加工工艺相比，冷挤压成形的棘轮套具有齿形强度高、齿形尺寸精度较高、表面粗糙度值低、材料利用率高、生产效率高、设备投资少等优势。 关键词：冷挤压棘轮套正挤压凸缘
Ratchet sets of plastic forming process and die design (Tongling University ,mechanical Material Forming and Control Technology ,07 mold Zhang Teng) Abstract: Volume precision plastic cold extrusion forming technology is an important component. Cold extrusion is the next in the cold metal blank into the mold cavity, the strong pressure and under a certain speed, forced metal extrusion from the mold cavity to obtain the required shape, size, and has some mechanical performance of extrusion Obviously, the cold extrusion process is to control the metal flow by mold, by transfer to a large number of metal forming volume parts.Ratchet sets introduced structure of parts, extrusion process, extrusion equipment selection, die structure design, punch and die design, extrusion quality analysis, ratchet sets of the structure of tooth punch, punch and die processing of parts, Three-dimensional modeling of the narrative, and calculate the rough size, blank size, deformation, extrusion ratio and extrusion pressure. And conventional processing technology compared to ratchet set, ratchet set of cold extrusion with gear, high strength, high precision gear size, low surface roughness, high utilization ratio, high efficiency, less investment in equipment and other advantages. key words: Cold extrusion Ratchet sets Extrusion Flange
的冲压工艺及模具设计开题报告大学论文
毕业设计（论文）开题报告题目：阶梯盖的冲压工艺及模具设计 学科部：理工学科部 专业：材料成型及控制工程 班级： 学号： 姓名： 指导教师： 填表日期：2014 年12 月 2 日
一、国内外冲压行业研究现状及发展趋势 1.现状分析 模具工业的现状，近年来，我国的模具生产发展速度较快，已经能够满足国内对中、低档模具100%的要求，少量模具已经向日本、美国、新加坡、泰国等地出口。模具工业逐渐发展成为国民经济的基础工业。虽然说我国的模具工业具有一定程度的提升，近年来，取得了较为显著的进步，但是与其他的发达国家相比，还具有一定的欠缺，存在一些问题，需要及时解决。例如：一些比较先进的技术应用程序不够，一些复杂、精密、大型的模具需要进口，技术型模具设备在整体模具中所占的比重比较低等。我国模具制造与国外相比的落后之处主要表现在以下几个方面。 （1）标准化程度较低国内标准化程度为30%左右，标准件品种较少，缺少精密，高效标准件和商品化标准件。 （2）模具品种少，效率低主要是缺少大型、复杂、长寿命模具。国外模具向紧密化，自动化方面发展。很多工序可以集中在一副模具中完成。 （3）模具制造精度低、周期长国外模具厂都采用粗加工、精加工、测量，装配等成套的装备。国内模具厂设备陈旧不配套、数控机床、电加工机床在加工中占有比例少，模具加工新工艺采用较少，是我国模具精度比国外精度要低1-2级，制造周期要长1-2倍。 （4）我国模具寿命短、材料利用率低，国外采用了冶炼及热处理方面的新技术，模具寿命大大提高。 （5）技术水平落后，管理水平较差，模具生产技术人员比例只占7%—8%（国外为30%），低于国内其他行业，生产缺乏科学管理。 以上几个方面问题在近几年的模具生产发展中已得到很大改进。冲压模具行业现状与国外的差距一逐渐缩小，许多依赖于国外进口的高精密大型模具一逐渐向国产转化，这代表我国大型冲压模具的制造技术已经取得很大进步。但总体水平还是处于较落后的状态，还需要大力发展。 2、冲压模具的发展趋势 我国冲压模具制造要想得到较好的发展，需要不断进行技术创新，要在满足社会需要的前提下，进行技术优化和提升，来满足人们的需要。 （1）全面推广CAD/CAM/CAE技术，模具CAD/CAM/CAE技术是我国模具设计制造的发展方向。随着微机软件的发展和进步，普及CAD/CAM/CAE技术的条件已基本成熟，各企业将加大CAD/CAM技术培训和技术服务的力度；进一步扩大CAE技术的应用范围。计算机和网络的发展正使CAD/CAM/CAE技术跨地区、跨企业、跨院所地在整个行业中推广成为可能，实现技术资源的重新整合，使虚拟制造成为可能。 （2）高速铣削加工是国外近年来发展的高速铣削加工，大幅度提高了加工效率，并可获得极高的表面光洁度。另外，还可加工高硬度模块，还具有温升低、热变形小等优点。高速铣削加工技术的发展，对汽车、家电行业中大型型腔模具制造注入了新的活力。目前
冲压模具设计毕业论文设计
你如果认识从前的我，也许会原谅现在的我。 1 绪论 1.1 概述 冲压成形作为现代工业中一种十分重要的加工方法 用以生产各种板料零件 具有很多独特的优势 其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点 是一种其它加工方法所不能相比和不可替代的先进制造技术 在制造业中具有很强的竞争力 被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中 在吸收了力学、数学、金属材料学、机械科学以及控制、计算机技术等方面的知识后 已经形成了冲压学科的成形基本理论 以冲压产品为龙头 以模具为中心 结合现代先进技术的应用 在产品的巨大市场需求刺激和推动下 冲压成形技术在国民经济发展、实现现代化和提高人民生活水平方面发挥着越来越重要的作用 1.2 冲压技术的进步 进几十年来 冲压技术有了飞速的发展 它不仅表现在许多新工艺与新技术在生产的广泛应用上 如：旋压成形、软模具成形、高能率成形等 更重要的是人们对冲压技术的认识与掌握的程度有了质的飞跃[1] 现代冲压生产是一种大规模继续作业的制造方式 由于高新技术的参与和介入 冲压生产方式由初期的手工操作逐步进化为集成制造（图1-1） 生产过程逐步实现机械化、自动化、并且正在向智能化、集成化的方向发展 实现自动化冲压作业 体现安全、高效、节材等优点 已经是冲压生产的发展方向
图1-1 冲压作业方式的进化 冲压自动化生产的实现使冲压制造的概念有了本质的飞跃 结合现代技术信息系统和现代化管理信息系统的成果 由这三方面组合又形成现代冲压新的生产模式-计算机集成制造系统CIMS（Computer Integrated Manufacturing System） 把产品概念形成、设计、开发、生产、销售、售后服务全过程通过计算机等技术融为一体 将会给冲压制造业带来更好的经济效益 使现代冲压技术水平提高到一个新的高度 1.3 模具的发展与现状 模具是工业生产中的基础工艺装备 是一种高附加值的高技术密集型产品 也是高新技术产业的重要领域 其技术水平的高低已成为衡量一个国家制造水平的重要标志 随着国民经济总量和工业产品技术的不断发展 各行各业对模具的需求量越来越大 技术要求也越来越高 目前我国模具工业的发展步伐日益加快 "十一五期间"产品发展重点主要应表现在 [2]： （1）汽车覆盖件模； （2）精密冲模； （3）大型及精密塑料模； （4）主要模具标准件； （5）其它高技术含量的模具 目前我国模具年生产总量虽然已位居世界第三 其中 冲压模占模具总量的40%以上[2] 但在整个模具设计制造水平和标准化程度上 与德国、美国、日本等发达国家相比还存在相当大的差距 以大型覆盖件冲模为代表 我国已能生产部分轿车覆盖件模具 轿车覆盖件模具设计和制造难度大 质量和精度要求高 代表覆盖件模具的水平 在设计制造方法、手段上已基本达到了国际水平 模具结构功能方面也接近国际水平 在轿车模具国产化进程中前进了一大步 但在制造质量、精度、制造周期和成本方面 以国外相比还存在一定的差距 标志冲模技术先进水平的多工位级进模和多功能模具 是我国重点发展的精密模具品种 在制造精度、使用寿命、模具结构和功能上 与国外多工位级进模和多功能模具相比 存在一定差距[2-3]
冷挤压模结构设计
冷挤压模结构设计 上下模板是冷挤压压力的主要支承部分，由于冷挤压的单位压力较高，上下模板不能采用铸铁材料。上下模板加导柱、导套就组成有导向的冷挤压模架，无导柱、导套者则为无导向模架 图1为在导柱、导套导向通用反挤压模具。卸年亦有导向，其导向的基准仍为模架的导柱。反挤压时挤压件的端面往往是不平的，缺件时使凸模受力不均匀，可能造成凸模偏移而折断。缺件有强有力的导向时，提高了凸模的稳定性，这是因为卸件板与凸划亦有导向的缘故。反挤压适用模架兼作为下挤压及复合挤压使用。 图2为有导柱导套导向正挤压通用模具。 图3为镦挤复合模具。 通用反挤、正挤和镦挤复合模架中的组合凹模在相同吨位的压力机上都设计成可以互换的，提高了模具的使用范围。 模架精度可分为三级，其技术指标见表1，用于不同挤压件选用，常用的为Ⅱ级。 卸件板与顶件杆：挤压有时粘在凸模上，有时粘在凹模中，有此部件，能将打主挤压件取出。卸件板与顶件杆都是用于制件脱模的零件。 凸模与凹模垫板：通用冷挤压模具中，采用了多层垫板。为了防止高的挤压单位压力直接传递给模板而造成局部凹陷或变形，必须在凹模底端加上垫板，以便把加工压力均匀分散传递，起到缓冲作用。 凸模固定器及定位环：凸模固定器是将凸模安装在上模上，而定位环则可考虑挤压件的不同直径快速交换，提高了模具的通用性能。 凸模与凹模：冷挤压模具的工作部件，在设计时必须认真对待。应选用具一定韧性的高强度钢材制造。凸模与凹模承受了最大的冷挤压单位压力。为了加强凹模的强度，通常采用预应力组合凹模，可以用二层或三层组合而成。 表1
图1 图2
图3
接，不允许有加工刀痕存在。对于正挤压纯铝空心件的凸模，可采用型式b设计，凸模与芯轴制作成整体。 挤压黑色金属空心件，整体式凸模就不宜采用，在凸模本体与芯轴的直径急剧过渡区就很易断裂。应当采用型式c与型式d的组合式，使凸模本体与芯轴组合而成。 组合芯轴分固定式c与活动式d。固定用于芯轴直径较大，而活动式用于芯轴直径较小的环形件。活动芯轴可随变形金属同时向下滑动一锻距离，从而改善了芯轴的受拉情况，防止芯轴被拉断。 图5为下挤压凸模顶端形状的又一种型式。此型式有下列特点： （1）端面有0.5°～1°斜角，其作用是保证凸模的稳定性。特别是毛坯二端不平时尤为重要。（2）同凹模配合的有效长度为3～5mm，而不是全直筒式的。凸模在高的单位挤压力作用下，有时会使凸模直径胀大，增加了凸模下移的阻力。仅有3～5mm有效长度，就能确保凸模的使用精度。 （3）后角3°的存在，采用小圆弧相联，具有较低的应力集中系数，保证凸模具有较高的寿命。为此，这种型式的凸模亦广为采用。 公式1 图1

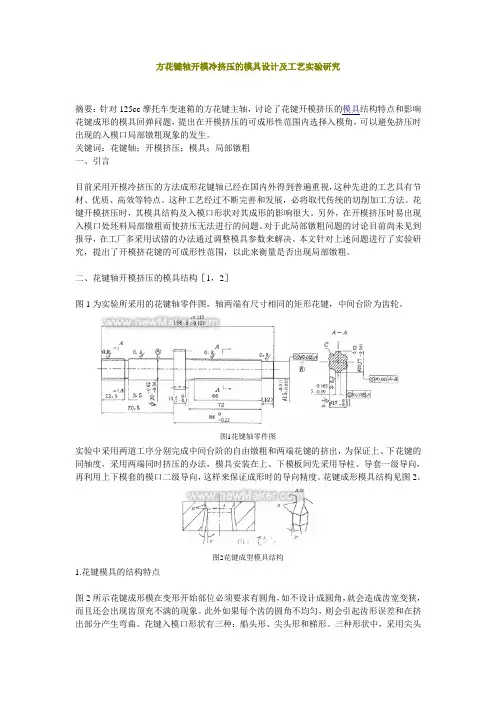

花键轴开模冷挤压的模具
