大流量采样器说明书
环境空气总悬浮物颗粒的测定作业指导书
环境空气总悬浮物颗粒的测定作业指导书一、执行标准环境空气总悬浮物颗粒的测定重量法GB/T 15432-1995。
二、适用范围本标准适用于用大流量或中流量总悬浮颗粒物采样器（简称采样器）进行空气中总悬浮颗粒物的测定。
方法的检测限为0.001mg/m3。
总悬浮颗粒物含量过高或雾天采样使滤膜阻力大于10kPa时，本方法不适用。
三、测定原理通过具有一定切割特性的采样器，以恒速抽取定量体积的空气，空气中粒径小于100um的悬浮颗粒物，被截留在已恒重的滤膜上。
根据采样前、后滤膜重量之差及采样体积，计算总悬浮颗粒物的浓度。
滤膜经处理后，进行组分分析。
四、仪器设备1、常用的实验室仪器。
2、大流量或中流量采样器：应按HYQ1.1—89《总悬浮颗粒物采样技术要求（暂行）》的规定。
3、孔径流量计；（1）大流量孔径流量计：量程0.7～1.4m3/min；流量分辨率0.01m3/min；精度优于2％。
（2）中流量孔径流量计：量程70～160m3/min；流量分辨率1L/min；精度优于2％。
4、U型管压差计：最小刻度0.1hPa。
5、X光看片机：用于检查滤膜有无缺损。
6、打号机：用于在滤膜及滤膜袋上打号。
7、镊子：用于夹取滤膜。
8、滤膜：超细玻璃纤维滤膜，对0.3um标准粒子的截留效率不低于99％，在气流速度为0.45m/s时，单张滤膜阻力不大于3.5kPa，在同样气流速度下，抽取经高效过滤器净化的空气5h，1cm2滤膜失重不大于0.012mg。
9、滤膜袋：用于存放采样后对折的采尘滤膜。
袋面印有编号、采样日期、采样地点、采样人等项目栏。
10、滤膜保存盒：用于保存、运送滤膜，保证滤膜在采样前处于平整不受折状态。
11、恒温恒湿箱：箱内空气温度要求在15～30℃范围内连续可调，控温精度±1℃；箱内空气相对湿度控制在（50±5）％。
恒温恒湿箱可连续工作。
12、天平：（1）总悬浮颗粒物大盘天平：用于大流量采样滤膜称量。
TW-1000型智能大流量TSP采样器说明书
TW-1000型智能大流量TSP采样器说明书青岛拓威智能仪器有限公司目录1 概述 (2)2 产品标识 (2)3 主要特点 (2)4 主要技术参数 (2)5 工作条件 (3)6 工作原理 (3)7 操作说明 (3)8 注意事项 (9)9 常见故障及排除 (9)10 有限保修条款 (10)11 特别说明 (10)附录1.仪器标准配置 (11)附录2.常用备品备件清单 (11)附录3.应具备的设备工具清单 (11)附录4.计量检定部门对采样器进行流量检定的方法 (12)附录5 大流量TSP（PM10或PM2.5）采样头安装示意图 (14)采样参考标准：1.GB/T 15434-1995 环境空气氟化物质量浓度的测定滤膜·氟离子选择电极法2.GB/T 15432-1995 环境空气总悬浮颗粒物的测定重量法3.GB/T 6921-86 大气飘尘浓度测定方法4.GB/T 15264-94 环境空气铅的测定火焰原子吸收分光光度法5.GB/T 8971-88 空气质量飘尘中苯并[a]芘的测定乙酰化滤纸层析荧光分光度法6.JJG 943-1998 总悬浮物颗粒物采样器检定规程7.HJ/T 374-2007 总悬浮物采样器技术要求及检测方法感谢您选用TW-1000型智能采样器。
在使用仪器前请详细阅读说明书，其中包含有关于仪器性能、使用方法以及维护等方面的信息，有助于您更好的使用仪器。
如果您有好的建议或者需要更进一步的服务，请按以下方式与我们联系：单位名称：青岛拓威智能仪器有限公司电话/传真：（0532）67705189网址：地址：青岛市城阳区华仙路中段青岛光电医疗产业园1 概述智能大流量采样器是根据中国质量技术监督局总悬浮颗粒物采样器检定规程JJG943-1998及国家环保行业HJ/T 374-2007《总悬浮颗粒物采样器技术要求及检测方法》设计而成。
可用于采集大气中的总悬浮颗粒物（TSP）、可吸入颗粒物（PM10）（PM2.5）和氟化物等样品。
大流量采样器安全操作及保养规程
大流量采样器安全操作及保养规程一、前言本文档旨在介绍大流量采样器的安全操作及保养规程，以确保采样器的正常运转和工作效率，并最大限度地保障操作人员的安全。
本文档适用于所有使用大流量采样器的人员，包括但不限于采样器操作人员、安装维护人员以及其他工作人员。
二、操作规程1. 前期准备在进行大流量采样器相关操作之前，操作人员应当做好以下准备工作：•穿戴防护服和相关防护用品；•确认采样器的工作状态和采样点选定是否正确；•检查采样器的电源、采样管路是否正常连接。
2. 开机操作启动采样器时，应按照以下步骤进行：•检查采样控制器的仪表板，以确认控制器是否处于正常运转状态；•调节控制器上的参数，使其达到预定的采样标准；•确认控制器和采样器之间的电缆连接是否牢固；•开始采样。
3. 采样操作在进行大流量采样器采样操作时，操作人员应当遵循以下规程：•监控采样器的运行状态，并及时处理异常情况；•每次采样后，及时清洗采样管路，以保证下一次采样的准确性；•采样管路应当保持干燥和清洁。
4. 关机操作当需要停止大流量采样器运转时，应按照以下步骤进行：•停止控制器上的操作程序；•关闭采样器的电源开关；•断开采样器与电源之间的电源连接；•清洗采样管路，并注意避免污染环境。
三、保养规程大流量采样器的保养工作主要包括以下内容：1. 定期检查在采样器运转过程中，操作人员应当定期进行以下检查：•确认采样器的所有部件是否正常连接；•检查控制器和采样器之间的电缆连接是否牢固；•定期检查采样管路是否有堵塞或者污垢积累。
2. 清洗为保证采样器的正常运转和采样精度，操作人员应当定期清洗采样管路和采样器内部的过滤网，以防止污染物积累。
3. 更换耗材在采样器运转过程中，操作人员应当定期更换以下耗材：•采样管路中的吸附剂和催化剂；•过滤网。
4. 维护与保养在采样器工作期间，操作人员需要定期对采样器进行维护和保养工作，以保障采样器的正常运作：•定期更换采样器的机油和润滑油；•定期清洗采样器内部，并充实润滑油。
大流量颗粒物采样器操作与维护(标准版)

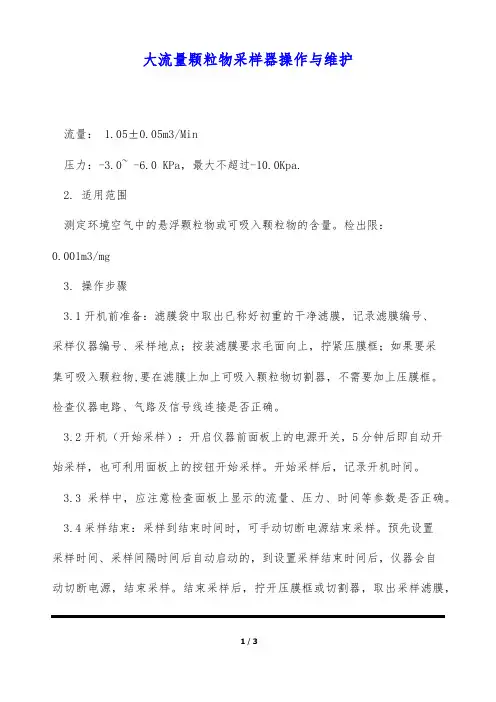

大流量颗粒物采样器操作与维护流量： 1.05±0.05m3/Min压力：-3.0~ -6.0 KPa，最大不超过-10.0Kpa.2. 适用范围测定环境空气中的悬浮颗粒物或可吸入颗粒物的含量。
检出限：0.001m3/mg3. 操作步骤3.1开机前准备：滤膜袋中取出已称好初重的干净滤膜，记录滤膜编号、采样仪器编号、采样地点；按装滤膜要求毛面向上，拧紧压膜框；如果要采集可吸入颗粒物,要在滤膜上加上可吸入颗粒物切割器，不需要加上压膜框。
检查仪器电路、气路及信号线连接是否正确。
3.2开机（开始采样）：开启仪器前面板上的电源开关，5分钟后即自动开始采样，也可利用面板上的按钮开始采样。
开始采样后，记录开机时间。
3.3采样中，应注意检查面板上显示的流量、压力、时间等参数是否正确。
3.4采样结束：采样到结束时间时，可手动切断电源结束采样。
预先设置采样时间、采样间隔时间后自动启动的，到设置采样结束时间后，仪器会自动切断电源，结束采样。
结束采样后，拧开压膜框或切割器，取出采样滤膜，核对滤膜编号，对折两次后装入滤膜袋中。
记录下采样结束时间、采样人姓名。
4. 日常维护4.1更换炭刷（如果仪器是有炭刷的）：仪器使用6个月应更换一次或视情况更换。
4.2进气管、电机应注意及时检查、更换。
4.3可吸入颗粒物切割器的清洁：每次采样前。
5.计量检定5.1仪器每年送技术监督局单位检定一次，5.2每季用标准气对仪器进行检查当偏差超过±5%时，应进行调校。
6. 期间核查6.1每个月或每批采样校正流量一次，可以用入口流量计对仪器流量进行检查、校准，流量误差在±0.05m3/Min为合格。
另外在更换炭刷（如果仪器是有炭刷的）、电机后和较大的维修后，也应对仪器流量进行检查、校准。
精品资料欢迎下载。
采样器使用说明书
第一部分概述1.1 仪器简介HBCY-2C采样器在控制器的控制下，采用计量蠕动泵将水样采入仪器，通过仪器分配系统将水样送入指定的采样瓶中，通过恒温系统将水样温度恒定在5℃，从而完成水样的自动采集、自动分配和恒温保存过程。
HBCY-2C采样器采用单片控制技术，可实现按周期、流量、脉冲、指定时间等多种方式采样，并可实现远程控制采样、远程修改参数、远程获取采样记录等功能。
HBCY-2C采样器还具有密码保护、断电保护、缺水保护等保护功能，是一款智能化的工业水质自动采样器。
1.2 仪器特点及技术参数1.2.1 仪器主要特点1）仪器采用不锈钢外壳并且加喷室外塑，强度高，防腐能力强。
2）分瓶采样功能：仪器可实现1~24瓶分瓶采样，瓶数可自由设定。
3）样品恒温保存功能：在温度控制系统控制下，可实现样品恒温保存。
4）多种触发方式：可实现周期、定时、累积流量、瞬时流量、脉冲、流量周期、脉冲周期和远程启动等多种采样触发方式。
5）采样记录功能：可记录每次采样的采样时间、采样量、采样触发方式等信息，最多可存储240条采样记录。
6）通信功能：仪器有RS232接口，既可实现远程启动采样，又可以远程修改参数和远程提取采样记录。
7）断电保护功能：仪器在运行状态下断电并重新通电后，仪器能自动恢复原运行状态，断电后仪器参数不丢失。
8）外接泵控制功能：当采样距离大于内置采样泵的距离范围时，需使用外接采样泵，此时可使用仪器的外接泵控制功能。
9）分混、混分功能：每次采样可放在多个瓶里，每个瓶可存放多次采样。
HBCY-2C水质自动采样器使用说明书1.2.2 仪器主要性能参数1）单次采样量：10~400 ml2）瓶数：1~24瓶可设3）单瓶最大容量：400 ml4）采样间隔：2~9999分钟可设5）温度控制：5℃±2℃6）内置采样泵吸程：6米7）采样精度：±5 ml1.2.3 使用环境要求1）工作电压：AC220V±10%，50Hz2）工作温度：0℃~40℃3）工作湿度：小于85%1.3 仪器结构及接口1.3.1 仪器外型尺寸图1.1 仪器外形图仪器外型如图所示，外型尺寸为482mm×465mm×1045mm，重量约70kg。
KC-6120型综合采样器说明书
KC-6120型综合采样器使用说明书鲁制02000103号执行标准：Q/02LDZ006-2004青岛崂山电子仪器总厂有限公司概述KC-6120型大气综合采样器是我厂根据环境监测特点，广泛征集广大专家及各地用户意见，为方便监测人员采样，减轻其劳动强度而研制开发的新一代采样器。
该采样器集大气采样与智能中流量采样于一体，可同时进行大气和TSP采样。
具有体积小、重量轻、噪音低智能化、流量稳定、操作方便，运行可靠的特点，是进行大气采样与TSP采样的理想仪器。
广泛应用于环境监测、卫生防疫、劳动安全、科研院校等领域进行总悬浮颗粒微粒的样品采集。
大气部分适用于采集空气中的NO X、SO2等各种气体。
具有流量稳定、负载能力强、计时准确、噪声低的特点。
吸收瓶配有恒温加热器，可供北方地区进行低温采样。
一、主要技术参数1．采样控制方式：a.自动在24小时内，最多可设置8个开关时间。
b. 手动手动控制开、关机，不受时间控制。
2．采样方式：双样或平行样。
3．采样流量：单路0.1~1L/min连续可调。
4．流量精度：2.5级。
5．时控精度：24小时±2秒二、使用说明1．仪器开箱后，请按装箱单将仪器与配件一一点清，若有不符，请立即与我厂联系。
2．时控器为24小时制，若需12小时制，请按住“时钟”5秒，显示器左上角既会显示AM，表示已为12小时制。
再按5秒，又回到24小时制，此时，AM显示关闭。
（12小时制时，AM表示上午，PM表示下午）3.设定开关时间●如不需8个开关定时，设定完毕后，按（时钟）键，进入时钟校正。
●如设定错误或取消设定按（消除）键，再按一次恢复原来的设定。
●无设定时显示（--：--）4.时钟校正：按住（时间）并按（时）或（分）校正时间。
5.完成以上的操作后，请务必根据现在的时钟在设定开关时间中的开或关，按“开/自动/关”键使三角标志指向开/自控或自控/关，这样就可按设定的时间进行开关控制。
6.检查：按（设定）键检查所设定的时间是否正确。
采样器使用说明书
第一部分概述1.1 仪器简介HBCY-2C采样器在控制器的控制下，采用计量蠕动泵将水样采入仪器，通过仪器分配系统将水样送入指定的采样瓶中，通过恒温系统将水样温度恒定在5℃，从而完成水样的自动采集、自动分配和恒温保存过程。
HBCY-2C采样器采用单片控制技术，可实现按周期、流量、脉冲、指定时间等多种方式采样，并可实现远程控制采样、远程修改参数、远程获取采样记录等功能。
HBCY-2C采样器还具有密码保护、断电保护、缺水保护等保护功能，是一款智能化的工业水质自动采样器。
1.2 仪器特点及技术参数1.2.1 仪器主要特点1）仪器采用不锈钢外壳并且加喷室外塑，强度高，防腐能力强。
2）分瓶采样功能：仪器可实现1~24瓶分瓶采样，瓶数可自由设定。
3）样品恒温保存功能：在温度控制系统控制下，可实现样品恒温保存。
4）多种触发方式：可实现周期、定时、累积流量、瞬时流量、脉冲、流量周期、脉冲周期和远程启动等多种采样触发方式。
5）采样记录功能：可记录每次采样的采样时间、采样量、采样触发方式等信息，最多可存储240条采样记录。
6）通信功能：仪器有RS232接口，既可实现远程启动采样，又可以远程修改参数和远程提取采样记录。
7）断电保护功能：仪器在运行状态下断电并重新通电后，仪器能自动恢复原运行状态，断电后仪器参数不丢失。
8）外接泵控制功能：当采样距离大于内置采样泵的距离范围时，需使用外接采样泵，此时可使用仪器的外接泵控制功能。
9）分混、混分功能：每次采样可放在多个瓶里，每个瓶可存放多次采样。
1.2.2 仪器主要性能参数1）单次采样量：10~400 ml2）瓶数：1~24瓶可设3）单瓶最大容量：400 ml4）采样间隔：2~9999分钟可设5）温度控制：5℃±2℃6）内置采样泵吸程：6米7）采样精度：±5 ml1.2.3 使用环境要求1）工作电压：AC220V±10%，50Hz2）工作温度：0℃~40℃3）工作湿度：小于85%1.3 仪器结构及接口1.3.1 仪器外型尺寸仪器外型如图所示，外型尺寸为482mm×465mm×1045mm，重量约70kg。
(ZZ1005)KC-1000型大流量TSP采样器操作规程(2008.12.30修订)
KC-1000型大流量TSP采样器操作规程1. 仪器工作条件及环境要求1.1 仪器的工作电压为：AV220V±10% 50Hz。
1.2 仪器安放应稳固、防震。
1.3 仪器不适宜在雨雪天气工作。
2. 操作规程2.1 仔细地放好已平衡称重的滤膜。
2.2 接通采样器电源。
2.3 按“查询”“移位”“修改”键设置标准时间、延时开机、采样时间。
2.4 按“自动”键开始采样。
2.5 采样完毕后，小心取下滤膜放好，注意不要造成颗粒物的损失。
按“查询”键记录累积时间及采样体积，关闭仪器电源开关2.6 填写仪器运行和维护记录。
3.注意事项3.1 交流电工作时，各种功能正常。
但停电时断电保护显示时间不长、无显示或均显示零，原因是停电或工作结束时未能将电源开关关闭，蓄电池过放电引起，解决方法是将仪器接通交流电源，连续充电18～20小时即可。
3.2 采样时，注意滤膜绒面向上，固定滤膜夹螺丝时，以不漏气为宜。
3.3 采样前后，注意滤膜要轻拿轻放，避免出现物理性损坏。
4. 仪器维护与保养4.1 仪器连续工作几个月不用时，每月应例行充电18—24小时。
4.2 应注意经常检查采样头是否漏气。
4.3 当滤膜上尘粒与四周的界线逐渐模糊时，应更换面板密封垫。
4.4 电机、电刷应该在可能引起大流量采样器电机损坏以前更换。
更换电刷后重新校准流量，通常要开动采样器在负载条件下运转一小时后，等电刷完全与转子的整流子接触后再校。
4.5 保护仪器的外部清洁。
5. 应急措施5.1 当突然断电时，由于仪器自身的断电保护时间≤15h ，所以必须在断电15h 之前关闭仪器并记录采样时间及累积流量。
5.2 抽气泵不工作时，可检查电压是否低于180V 或插头是否插牢，待电压恢复正常或排除插头故障后即可启动。
5.3 若所有指示灯同时亮，可能是由于电压过低或软件紊乱所致，应保证正常电压或关闭电源片刻再开机。
6．检定/校准/检查6.1 按计量检定规程规定每年进行一次检定或校准。
高流量空气采样器 gilian-Aircon-2(修订版)说明书
3.1概述...........................................................................................................................................................21
不承担责任的声明
如果使用者、个人、公司、实体、企业或者团体在对产品进行全部及部分使用、安装或者储存时未遵照本手册中的指南和警告或者未遵照经销商所提供的其它指南和警告,以及未遵照所有联邦、州和当地的环境及职业健康和安全法律和法规,那么对于由此带来或者由此造成的任何当事人的财产损失、人身伤害或者死亡,经销商不承担任何责任。
2.1.1采样杆...................................................................................................................................................16
1.3控制和指示器...........................................................................................................................................12
第二部分：架设
2.1一般的架设...............................................................................................................................................16
美国曼宁全自动采样器中文操作说明书-YB8
ManningYB8采样器中文操作说明一、简介：该采样器通过微电脑控制，可按照时间和流量的模式实现多种采样方式，可以通过按键输入指令，输入的同时可以从双行20字节的液晶显示屏上得到指示。
１、１采样器的设置：为正确的使用该采样器，应该根据具体的应用要求对采样器作相应的设置，*99指令用来设定各种不同的采样模式下通常相同的参数，如单瓶/多瓶，或者是暴雨采样；采样瓶数，以及其他参数如汲取时间，清洗时间等具体设置详见*99 指令设置。
１、２采样模式：该采样器有两种基本的采样模式，即时间和流量模式。
（备注：对于流量模式，采样器可以由任何外部设备激发信号来启动，采样器仅仅是接受一个触点闭合的信号，故而基于PH、ORP、液位、流量及其他参数的触发的信号均可启动采样器。
）时间模式根据当前设置的时间间隔定时运行一次采样过程；流量模式有两种不同控制方式，一种是标准控制方式（订货时选配了开关量输入配置）另一种是模拟量控制方式，标准控制方式可根据外部设备输入的开关量信号来控制采样器的运行；模拟量控制方式可通过采样器控制器累计模拟信号来控制采样器的运行。
所有的采样程序或模式都是基于时间和流量两个参数派生而来。
详细的采样程序设置见后。
二、功能键的说明1、<RESET><RESET>重设功能，重设采样器并清除当前程序（相当于计算机的热启动）。
2、<TEST CYCLE>允许用户手工操作采集样品进行一次采样试验来检验采样器的机械部件是否运行正常。
3、<BOTTLE ADV>按此键一次可使喷管按顺时针方向转动一个瓶的位置。
4、<CLEAR>在按下〈ＥＮＴＥＲ〉键前清除无效或不正确的设置，按此键将光标后移一格，并清除当前输入的内容。
5、<CLOCK>设置时间和日期，按<RESET>二次，按<CLOCK>设置时间和日期，然后按〈ＥＮＴＥＲ〉键（注意：输入或显示的时间都以24小时制HH：MM 形式显示。
PM10(高流量采样器)
弘光科技大學環工系空氣污染實驗PM10(高流量採樣器)一、目的：利用PM10高流量採樣器，採集空氣中小於10μm之微粒，是否符合空氣品質標準以判定是否有害，並以離子層析（IC）分析微粒中陰離子種類與濃度。
二、原理：2.1 PM10原理美國環保署於1987年宣布以PM10代替TSP當為空氣品質標準中之微粒項目，PM10意義微小於10μm之微粒濃度，其標準為在24小時之採樣下，PM10濃度不得大於150 mg/stdm3，由於小微粒能進入至人體之呼吸道，因此PM10之數據就顯得非常重要。
本實驗所用之儀器為高流量PM10採樣器(圖一)，空氣由入口處吸入經由噴嘴加速，大於10μm之微粒會因慣性作用撞擊在塗grease的衝擊板上，而小於10μm之微粒跟隨流線經由vent tube撞擊在濾紙由濾紙收集。
因為氣體流速與收進微粒之粒徑有關，為了收集小於10μm之微粒此設計之流量須維持在1.13 m3/min (40 ft3/min) ，流量則由濾紙下方的臨界流孔(critical orifice) 控制。
2.2離子層析儀原理離子層析法是一種可以分離各種陰離子或陽離子之層析法，其原理為以離子交換樹脂當作靜相，分析物離子與流洗液得離子在樹脂上進行離子交換平衡反應，利用不同離子對離子交換樹脂的親和力之不同而達到分離的目的。
此實驗是藉陰離子交換層析法來分離樣品中的陰離子，並以電導度計來偵測之。
所使用的分離管柱是裝填有低容量(low capacity)之陰離子或陽離子交換樹脂，但由於所使用之流洗液(Eluent)是容易解離的陰離子電解質溶Na2CO3/NaHCO3，而且其濃度又比待測離子大很多，所以偵測到的分析離子訊號都要比流洗液所產生的背景訊號為小，因此分析結果的誤差就相當大，也無法分析濃度較低的待測離子。
為了解決此一問題通常是在分離管柱之後、電導度偵測器之前多加一個抑制裝置(Suppressor)，它能有效的將流洗液轉變成微弱電解質，當此弱電解質溶液流過電導度計偵測時，只會微量解離，故產生較小之導電度，而且此導電度又為一定值，故可再儀器上歸零。
环境监测第五节颗粒物的测定
1、自然降尘量的测定
首先要按照本章第二节介绍的有关布点原那么和采样方法进行布点采 样。
六、空气质量指数计算
• 空气质量指数(AQI)是一种向社会公众公布的反 映和评价空气质量状况的指标。它将常规监测的 几种主要空气污染物浓度经过处理简化为单一的 数值形式，分级表示空气质量和污染程度，具有 简明、直观和使用方便的优点。
AQI与原来发布的API有什么区别？
AQI与原来发布的空气污染 指数〔API〕有着很大的区 别。AQI分级计算参考的标准是新的环境空气质量标准 〔GB3095-2021〕，参与评价的污染物为SO2、NO2、 PM10、 PM2.5、O3、CO等六项；
采样结束后，剔除集尘器中的树叶、小虫等异物，其余局部定量转 移至1000mL烧杯中，加热蒸发浓缩至10～20mL后，再转移至已恒重的 磁坩埚中，用水冲洗粘附在烧杯壁上的尘粒，并入瓷坩埚中，在电热板 上蒸干后，于105±5℃烘箱内烘至恒重，按下式计算降尘量。
降 尘 量 [ t/k (2 m 3 d ) 0 ] m 1 m 0 m a 3 1 0 40 A t
本卷须知：使用时，应注意定期清
扫切割器内的颗粒物；采样时必须将 采样头及入口各部件旋紧，以免空气 从旁侧进入采样器造成测定误差。
2.小流量法
小流量法使用小流量采样器，如我国推荐 使用13L/min。使一定体积的空气通过具有别 离和捕集装置的采样器，首先将粒径大于 10μm的颗粒物阻留在撞击挡板的入口挡板内， 飘尘那么通过入口挡板被捕集在预先恒重的玻 璃纤维滤膜上，根据采样前后的滤膜重量及采 样体积计算飘尘的浓度。滤膜还可供化学组分 分析。
2021型智能大流量TSP(PM10)采样器操作规程
