《电与磁》单元测试题及答案解析一、填空题（每空2分，共30分）1.南宋民族英雄文天祥(江西吉安人)，在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句．这里磁针石的南极指向地理位置的__________方，是因为它受到__________场的作用．2.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_____ ____,电动机工作时主要将电能转化为_____能。
3.如图9-1所示的实验中，闭合开关后，导体棒ab 向右运动，这说明______________对通电导体有力的作用；若要使ab 向左运动，你的方法是______________________________。
4.在研究影响电磁铁磁性强弱因素的过程中，小丽使用一个线圈匝数为120匝的电磁铁，改变通过线圈的电流得到一组实验数据，如下表所示。
请你根据表中数据，归纳出电磁铁吸引大头针的个数与电流的关系是。
电流／A 0.6 0.8 l21 45 625.灯、电铃、干电池和按钮开关组成的“呼叫器”。
当奶奶按下床头的按钮开关时，灯亮，铃响；则电铃与电源串联后应接在图9-2中的______两点之间，按钮开关与电源串联后应接在___ __两点之间。
6.如图9-3所示，合上开关后，发现铁钉旁边的小磁针静止时S 极指向铁钉A 端．则A 端是磁场的________极，电源的D 接线柱是________极．7.在学习电和磁的知识中用到的两个重要实验装置如图9-4所示，甲是研究在磁场中转动的线圈产生电流的情况，这种现象是现象；乙是研究通电线圈在磁场中受力转动的现象，机就是根据这一原理制成的。
8．如图9-5甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁图9-1 图9-2图9-3 图9-4铁换成一通电螺线管，如图9-5乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中________（选填“会”、“不会”）产生感应电流，原因____ ____。
电与磁单元综合测试(Word版 含答案)
电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。
由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。
因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。
当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。
故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．3．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。

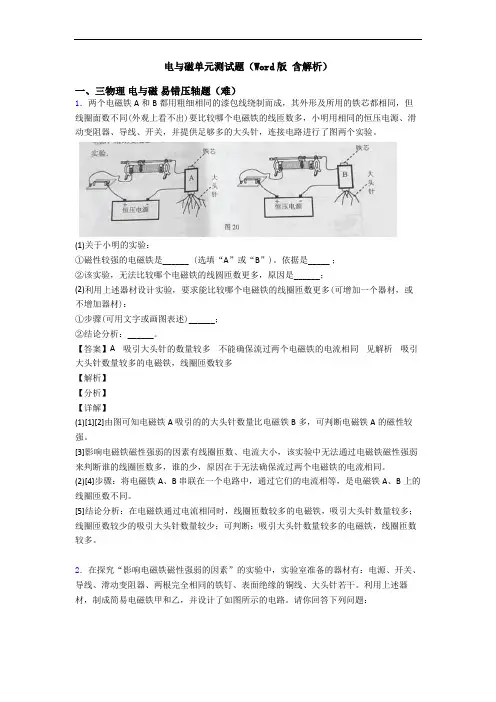

电与磁单元测试题(Word版 含解析)
电与磁单元测试题（Word版含解析）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。
利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。
请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。
最新 电与磁单元检测(附答案)(word)
最新电与磁单元检测（附答案）（word）一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符故选D。
九年级物理全册第二十章《电与磁》单元检测题(含解析)(新版)新人教版
《电与磁》单元检测题一、单选题(每小题只有一个正确答案)1.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( )A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥2.如图所示，张华同学做“隔着木板用磁铁吸引铁钉”的实验．实验所用的器材是( )A．磁铁、铁钉、木板B．磁铁、铁钉、玻璃C．磁铁、木板、塑料D．铁钉、磁铁、搪瓷3.下面说法中错误的是( )A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性4.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是( )A．先由大变小，后由小变大B．先由小变大，后由大变小C．由大变小D．由小变大5.下列做法中能够改变通电螺线管外部磁场方向的是( )A．增加线圈的匝数B．改变电流的大小C．改变螺线管中的电流方向D．在螺线管中插入铁芯6.图中的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是( ) A．B．C．D．7.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将( )A．互相排斥B．互相吸引C．既不排斥也不吸引D．无法确定8.通电导体放置在磁场中，如图所示，则其中导体没有受到磁力作用的是( )A．B．C．D．9.如图所示，是条形磁体的磁场分布图，下列说法正确的是( )A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线10.下列图中，磁感线方向、磁极名称标注错误的是( )A．B．C．D．11.如图所示，关于小磁针的转动方向，以下说法中正确的是( )A．小磁针N垂直于纸面向外转B．小磁针N垂直于纸面向里转C．小磁针静止不动D．无法确定12.如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是( )A．向右运动B．向左运动C．向上运动D．向下运动13.如图所示，ab、cd为铁块．当S闭合后，ab、cd被磁化．它们磁化后的磁极为( )A．a为N，d为NB．a为N，d为SC．a为S，d为ND．a为S，d为S14.1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是( )A．通电螺线管转动，直到A端指向南，B端指向北B．通电螺线管转动，直到A端指向北，B端指向南C．通电螺线管仍保持在原来的位置上静止D．通电螺线管能在任意位置静止15.关于交流发电机各部分的作用，下列说法中错误的是( )A．线圈是用来产生感应电流的B．磁极是用来产生磁场的C．滑环是用来改变电流方向的D．电刷是用来连接外电路的二、多选题16.(多选)下列哪些是电磁感应现象的具体应用( )A．回旋加速器B．电磁感应加速器C．电磁炉D．质谱仪三、填空题17.中国、英国及俄罗斯等世界上大多数国家，常用频率为50 Hz的交流电，产生这样交流电的交流发电机转子的转速为____r/min.18.被磁化的铁棒离开磁体后，铁棒的磁性将____，被磁化的钢棒离开磁体后，钢棒仍____，因此常用钢来制造____．19.法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用______产生______的条件和规律，导致了______、______和______的相继问世，人类社会进入了电气化的时代．20.如图所示，通电螺线管周围放着4个能自由转动的小磁针A、B、C、D.指向正确的是______．21.通电导体周围磁场的方向跟导体中电流的 ________有关．四、实验题22.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.六、作图题23.小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．答案解析1.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．2.【答案】A【解析】因为做“隔着木板用磁铁吸引铁钉”的实验．所以所用的器材：木板、磁铁、铁钉．3.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．4.【答案】A【解析】磁体的不同位置磁性的强弱不同，其中，两端最强称为磁极，中间最弱，几乎没有磁性．当铁块从条形磁铁的左端移动到右端过程中，在到达磁体中间的过程中，磁体对铁块的吸引力变小；从中间到最右端的过程中，磁体对铁块的吸引力变大．所以A端慢慢地移动到B端，弹簧测力计示数先由大变小，后由小变大．5.【答案】C【解析】由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．6.【答案】C【解析】从AD中可以看出，电流方向相同，磁场方向相反，则导体的运动方向相反，故AD选项正确；从BD中可以看出，磁场方向相同，电流方向相反，则导体的运动方向应该相反，故B选项正确；从BC中可以看出，电流方向相同，磁场方向相反，则导体的运动方向应该相反，故C选项错误．7.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．8.【答案】B【解析】根据通电导体在磁场中的不受力的条件判断．通电导体在磁场中的不受力的条件是电流的方向与磁感线方向相同或相反(即二者方向平行)时，通电导体不受磁场的作用力，故只有选项B中的通电导体不受磁场的作用力，A、C、D中，导体都不是与磁感线平行的情况，都要受到磁场对导体的作用力．9.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误．C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确．10.【答案】C【解析】A、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；B、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；C、图中的磁感线应该从N极出发，错误；D、图中磁感线该从N极出发，回到磁铁的S极，正确；11.【答案】B【解析】图中的通电导线相当于垂直于纸面放的通电螺线管．用安培定则可判定纸下方为N极，纸上方为S极，在螺线管内部磁感线由S极到N极，即小磁针所在位置磁场方向为垂直于纸面向里，则小磁针N极在磁场力的作用下转到垂直于纸面向里的位置，使N极指向和该点磁场方向一致．安培定则可以用来判断通电螺线管的磁极，对于单根导线也可以看作是通电螺线管的一部分，用安培定则判断．综上所述B正确．12.【答案】A【解析】线圈中的电流方向如图所示，用右手握住通电螺线管，四指的方向和电流的方向相同，那么大拇指所指的方向为螺线管的北极，即左端为N极，它和永久磁铁的左端(N极)相互排斥，因此线圈向右运动13.【答案】D【解析】由右手螺旋定则可得，电磁铁的右侧为N极，则因为同名磁极相互排斥，异名磁极相互吸引，则ab的b端应为N极，则a端为S极；cd的d端应为S极．14.【答案】A【解析】由图知：电流由右后端流入，做前端流出，由右手螺旋定则知：A端为S极、B端为N 极；所以东西方向放置的螺线管会转动起来，静止时，A端将指向南极，B端将指向北极；15.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．16.【答案】BC【解析】A、回旋加速器的工作原理是利用电场加速和磁场的偏转，不是利用电磁感应，故A错误．B、电磁感应加速器是利用变化的磁场产生涡旋电场，从而使带电粒子加速，是利用电磁感应，故B正确．C、电磁炉是利用交变电流在金属锅底激发出涡流而工作的，是一种电磁感应现象，故C正确．D、质谱仪是利用电场加速和磁场的偏转，不是利用电磁感应，故D错误．17.【答案】3000【解析】频率是指单位时间内完成周期性变化的次数；而转子每转过一周，电流完成一次周期性变化；故n＝f＝50 r/s＝50×＝3 000 r/min；18.【答案】几乎完全消失有磁性永磁体【解析】被磁化的铁棒离开磁体后，磁性几乎完全消失，不能长久保存；被磁化的钢棒离开磁体后，仍然具有磁性，用钢来制造永磁体．19.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用磁场产生电流的条件和规律，导致了发电机、电动机和变压器的相继问世，人类社会进入了电气化的时代．20.【答案】A【解析】由安培定则可得：螺线管左侧为N极，因外部磁感线由N极指向S极；故：A点磁感线向左，即A小磁针N极应向左，正确；B点磁感线向右，小磁针N极应向右，错误；C点磁感线向左，小磁针N极应向左，错误；D点磁感线向右，小磁针N极应向右，错误；故选A.21.【答案】方向【解析】通电导体周围的磁场取决于电流的方向．22.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．23.【答案】【解析】因为通电螺线管磁性的强弱与电流的大小有关，电流越小，磁性越弱，所以若使滑动变阻器的滑片向A端移动时，电阻增大，由欧姆定律可知，电流减小，通电螺线管的磁性减弱，故应将B接线柱与开关相连；根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为螺线管的N 极．。
初中电与磁测试题及答案
初中电与磁测试题及答案一、选择题（每题2分，共20分）1. 通电导线周围会产生什么？A. 磁场B. 电场C. 引力场D. 热能答案：A2. 磁体的南极和北极相互吸引还是排斥？A. 吸引B. 排斥C. 无作用D. 相互吸引答案：A3. 电流的磁效应是由哪位科学家发现的？A. 牛顿B. 法拉第C. 奥斯特D. 爱因斯坦答案：C4. 以下哪个选项不是电磁铁的特点？A. 磁性强弱可调B. 磁性方向可变C. 磁性永久D. 磁性可控制5. 电磁感应现象是由哪位科学家发现的？A. 奥斯特B. 法拉第C. 麦克斯韦D. 爱迪生答案：B6. 电磁波在真空中的传播速度是多少？A. 300,000 km/sB. 299,792 km/sC. 299,792 km/sD. 299,792 km/s答案：B7. 以下哪种物质不是磁性材料？A. 铁B. 铜C. 镍D. 钴答案：B8. 磁感线的方向表示什么？A. 磁场的强度B. 磁场的方向C. 电流的方向D. 磁极的位置答案：B9. 以下哪种现象不是电磁感应的应用？B. 电动机C. 变压器D. 电磁铁答案：B10. 电流通过线圈时，线圈会产生什么？A. 磁场B. 电场C. 引力场D. 热能答案：A二、填空题（每题2分，共20分）1. 当通电导线与磁场方向垂直时，导线受到的磁场力最大，其大小为__F=BIL__，其中B为磁场强度，I为电流强度，L为导线长度。
2. 磁体的两个磁极分别是__南北极__，它们之间的相互作用是相互吸引。
3. 电磁铁的磁性强弱可以通过改变__电流大小__来调节。
4. 电磁波的传播不需要__介质__，可以在真空中传播。
5. 磁感线是闭合的曲线，其方向表示磁场的__方向__。
6. 电磁感应现象表明，当导体在磁场中做切割磁感线运动时，导体中会产生__感应电流__。
7. 磁悬浮列车利用__电磁感应__原理实现悬浮。
8. 电流的磁效应表明，通电导线周围存在__磁场__。
电与磁单元测试题 含答案(word)
电与磁单元测试题含答案（word）一、电与磁选择题1．如图是直流电铃的工作原理图．下列说法正确的是（）A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时，电磁铁的磁性增强D. 绕制电磁铁线圈时，线圈的匝数越少，磁性越强【答案】B【解析】【解答】解：A、声音的传播需要介质，真空不能传声，故A错误；B、当闭合开关铁腕振动，铃声响起，铃声是由铃碗的振动产生的，故B正确；C、滑动变阻器的滑片向右滑动时，接入电路中的电阻增大，电流减小，电磁铁的磁性减弱，故C错误；D、当通过电磁铁的电流一定时，电磁铁线圈的匝数越少，磁性越弱，故D错误．故选B．【分析】（1）声音的传播靠介质；（2）声音是由物体的振动产生的；（3）改变电磁铁的磁性强弱，就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手．而电磁铁固定，则其匝数固定．只能从电流入手．改变滑动变阻器接入的阻值可以改变电路中的电流；（4）①影响电磁铁磁性强弱的因素：电流大小、线圈匝数多少、有无铁芯．有铁芯时，电流越大，匝数越多，磁性越强．2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
电与磁单元测试题(含答案)
第二十章电与磁一、单选题1.假如磁体的磁性消失了，以下情景可能发生的是()A．电灯不能正常发光B．轮船上的罗盘将失去作用C．门吸仍然起作用D．电磁起重机可以吸起比原来更多的钢铁2.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是()A．条形磁体相当于“电源”B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动C．上述过程中是把电能转化为机械能D．上述过程中的原理是电磁感应3.新式的动圈式话筒具有具有噪声低，频响范围宽，指向性好及保真高等优点．动圈式话筒膜片与线圈固定在一起，线圈套在磁铁上，当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈一起振动，于是线圈中产生了随声音变化的电流，下列四个演示实验中原理与动圈式话筒相同的是()A．B．C．D．4.下面说法中错误的是()A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性5.对于交流电，下列说法中正确的是()A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变6.下列装置中，没有用到电磁铁的是()A．电磁起重机B．电磁继电器C．电铃D．电热毯7.对于如图所示的实验，下列说法正确的是()A．这是法拉第的电磁感应实验B．甲、丙对比可说明通电导体周围存在磁场C．本实验揭示了电生磁现象D．图乙断电后，小磁针的N极将会指向地球地磁的北极二、填空题8.我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．9.电磁感应现象的发现，经历了漫长的实验探究过程，这是因为电磁感应现象的产生必须符合一定的条件，这就是______电路中的______导体，在______中做______的运动时，导体中才会有电流产生，这种电流称为____．10.电磁感应现象中，消耗______，得到______．11.以下一些物体：铁屑、钢锯片、铜线、回形针、银币、缝衣针、铝片，根据能否被磁化可以分为两类．可磁化类：________________；不可磁化类：______________.，B，C三根金属棒中有两根具有磁性的磁棒，另一根是铁棒，它们互相靠近时的情形如图所示，则________棒是铁棒．13.为了形象、方便地表示磁场，我们引入了______，磁铁周围的这种曲线都是从________极出来，回到磁铁的________极．14.电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁性强弱与匝数有关”，小明用两个匝数不同的电磁铁(电阻不同)设计了二种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中(1)以上二种设计中，你认为正确的是________(2)简述你的理由____________________________________________．三、实验题15.为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．(1)小红是根据________来判断磁性强弱的．(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________.(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．(4)若将两电磁铁向中间靠拢，它们会互相________．16.探究题随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案：[进行猜想]洋洋的猜想：月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极．[设计并进行实验]洋洋和芳芳均为检验上述猜想所拟定的实验方案：洋洋：(1)取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；(2)小磁针静止时，它的N极所指的方向就是“月磁”的北极．芳芳：(1)取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向；(2)在同一地点，重复(1)实验一次，观察它静止时N极的指向是否总是指向某一方向．[实验结论]如果观察小磁针静止时总是指向某一方向，则月球上________磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极．[交流评估]你认为________的设计较好．小明认为：较好的方案也存在问题；存在的问题改进：______________________.17.如图所示为探究“磁生电”的实验装置．(1)闭合开关，让悬挂着的导体棒AB__________(选填“左右”、“上下”、“沿A向B”或“沿B向A“)运动时，电流计指针会发生偏转．(2)若保持导体棒AB不动，要产生感应电流，正确的操作是________________．(3)实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．装置改进：____________操作改进：______________.(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为________，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与__________有关．四、作图题18.小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．19.请标出图中小磁针的N极．20.请标出图蹄型磁铁的N极和S极，并标出其中一条磁感应线的方向．五、阅读理解题21.阅读《电磁感应的应用﹣﹣动圈式话筒》，回答下列各题．电磁感应的应用﹣﹣动圈式话筒迈克尔·法拉第(Michael Faraday)英国物理学家、化学家，也是着名的自学成才的科学家.1791年9月22日出生萨里郡纽因顿一个贫苦铁匠家庭．他的父亲是个铁匠，体弱多病，收入微薄，仅能勉强维持生活的温饱．但是父亲非常注意对孩子们的教育，要他们勤劳朴实，不要贪图金钱地位，要做一个正直的人．这对法拉第的思想和性格产生了很大的影响．电磁感应是法拉第在电磁学中最重大的发现之一，这一发现永远改变了人类文明．依据电磁感应的原理，人们制造出了发电机，使得电能的大规模生产和远距离输送成为可能；另一方面，电磁感在电工技术、电子技术以及电磁测量等方面都有广泛的应用．人类社会从此迈进了电气化时代．什么是电磁感应呢如图1所示，当导体回路的一部分ab在磁场中做切割磁感线运动时，回路中就会产生电流的现象．这种利用磁场产生电流的方法叫做电磁感应，产生的电流叫做感应电流．在剧场里，为了使观众能听清演员的声音，常常需要把声音放大，放大声音的装置主要包括话筒、扩音器和扬声器三部分．其中话筒的工作原理就是电磁感应，话筒是把声音转变为电信号的装置．如图2所示是动圈式话筒构造原理图，它是利用电磁感应现象制成的，当声音信号(声波)使金属膜片振动时，连接在膜片上的音圈(线圈)随着一起振动，音圈在永磁铁的磁场里振动时，相当于音圈回路的一部分在磁场中做切割磁感线运动，音圈中就产生感应电流(电信号)，感应电流的大小和方向都变化，变化的振幅和频率由声音信号(声波)决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音．请根据上述材料，回答下列问题：(1)动圈式话筒可实现______信号与______信号的相互转换；(2)电磁感应现象是将机械能转换为______能；扬声器能将电能主要转化为______能．22.材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图 1.他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转．进行多次实验，他都没有发现电流表指针发生偏转．材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望．(1)进行奥斯特实验时，在静止的小磁针上方，分别用图2甲和图2乙两种方式放置一根导线．当导线通电时，小磁针发生明显偏转的是________(选填“甲”或“乙”)．(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于________的科学猜想．(3)科拉顿的实验中，________(选填“已经”或“没有”)满足产生感应电流的条件．要使他能观察到电流表指针偏转，你提出的一种改进方法是__________________________________．答案解析1.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．2.【答案】D【解析】由于磁体的磁极磁性最强，即磁感线最为密集，故将条形磁体插入或拔出线圈时，相当于线圈做切割磁感线运动，故电路中会产生感应电流，该现象就是电磁感应现象，即消耗了机械能，产生了电能，且此时的线圈就相当于电源，故上述说法中D是正确的．3.【答案】B【解析】A、该图是电磁铁的原理图，电磁铁是利用通电导线周围存在的磁场的原理制成的，不符合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是奥斯特实验，即通电导体周围存在磁场；不符合题意；D、该图是电动机的原理图，即通电导体在磁场中受力运动；不符合题意；4.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．5.【答案】C【解析】交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；6.【答案】D【解析】电磁起重机，电磁继电器，电铃都用到了电磁铁．而电热毯是把电能转化为内能，是利用电流的热效应．7.【答案】C【解析】A、由实验电路可知为奥斯特的电流磁效应实验，故A错误；B、甲丙两图电流方向不同，小磁针的偏转方向不同，电流通过它产生的磁场对磁体施加力的作用，而磁场的方向与电流的方向有关，故B错误；C、本实验揭示了电生磁现象，故C正确；D、断电后，根据异名磁极相互吸引，小磁针的N极会指向地磁场的南极，故D错误．8.【答案】交流5050【解析】我国的市电采用的是频率为50 Hz的交流电、周期为s；50 Hz指电流在每秒内产生的周期性变化为50次．9.【答案】闭合部分磁场切割磁感线感应电流【解析】产生感应电流的条件可以简单记为：一有闭合电路，二部分导体在磁场中做切割磁感线运动．10.【答案】机械能电能【解析】从电磁感应现象中，感应电流产生过程分析．11.【答案】铁屑、钢锯片、回形针、缝衣针铜线、银币、铝片【解析】磁化是指原来没有磁性的物体有了磁性的过程，能够被磁化的物质，除了铁以外还有钴、镍和许多种合金，统称为磁性材料．能够被磁化的物体的一个特点，就是能够被磁铁所吸引，根据这一特点，很容易判断出本题中的铜、银、铝是不能被磁化的．12.【答案】C【解析】因为A与B相互排斥，因此根据同名磁极相互排斥可知，A、B两根金属棒一定具有磁性，并且磁体可以吸引没有磁性的磁性材料，因此C一定为铁棒．13.【答案】磁感线N(北)S(南)【解析】磁感线能形象地表示磁场，外部磁感线都是由N极指向S极．14.【答案】(1)A(2)探究电磁铁磁性强弱与匝数有关，需控制电流大小相同【解析】15.【答案】(1)吸引大头针的多少(2)线圈匝数电流相同，线圈匝数越多，磁性越强(3)左(4)吸引【解析】(1)实验中小红是根据电磁铁吸引大头针的多少来判断磁性强弱，用到了转换法．(2)两电磁铁串联是为了使两电磁铁的电流相同，由图知，两电磁铁的线圈匝数不同，是研究磁性强弱与线圈匝数的关系；且匝数越多，吸引的大头针越多，说明电磁铁的磁性越强；(3)要使电磁铁磁性增强，应增大电路中的电流，减小滑动变阻值，将滑片向左滑动；(4)根据安培定则，左边电磁铁的上端为N极，下端为S极；右边的电磁铁上端为S极，下端为N 极，可知二者之间为吸引力．16.【答案】有芳芳还要换不同位置进行多次实验【解析】如果观察小磁针静止时总是指向某一方向，则月球上有磁场，且小磁针静止时，它的N 极所指的方向就是“月磁”的北极．上述方案中芳芳的设计较好．为了使实验结论更准确还要换不同位置进行多次实验．17.【答案】(1)左右(2)将蹄形磁铁左右移动(3)换用磁性更强的磁铁或用线圈代替导体棒；让导体或磁铁运动的快一些(4)电源磁场方向【解析】(1)由图知，磁感线方向在竖直方向，所以导体AB左右运动才会切割磁感线，电路中才会有感应电流；(2)若保持导体AB不动，左右移动蹄形磁体，导体会切割磁感线，也能产生感应电流；(3)电流表指针偏转不明显，是电流太弱，从装置上的改进方法：可以换用磁性更强的磁铁、可以换用匝数更多的线圈等；从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快．(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关．18.【答案】【解析】因地磁场沿南北方向，地球南极处为地磁场的N极，地球北极处为地磁场的S极，闭合开关后，船头会指向北方偏转．则螺线管右端为N极，左端为S极，由右手螺旋定则可知电源左端为正极，右端为负极，如图所示．19.【答案】【解析】因为地磁南极在地理北极附近，而地磁北极在地理南极附近，根据异名磁极相互吸引，所以小磁针指向北方(即地磁南极)的为N极，指向南方(即地磁的北极)的是小磁针的S极．20.【答案】【解析】根据同名磁极相互排斥，异名磁极相互吸引．由小磁针静止时N极指向确定磁感线方向，即磁感线是从蹄形磁铁下端的磁极指向上端的磁极，即下端磁极是N极，上端磁极是S极．21.【答案】(1)声电(2)电机械【解析】(1)动圈式话筒的工作原理是：电磁感应现象的应用，工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，即将声信号转化为电信号的过程；(2)电磁感应现象中消耗机械能，产生电能，所以是将机械能转换为电能的过程；而扬声器是消耗电能，产生机械能，所以是将电能转化为机械能的过程；22.【答案】(1)甲(2)磁能产生电(3)已经将电流表等器材置于同一房间(其他合理答案均可)【解析】(1)当通电导线与小磁针平行时，小磁针发生明显偏转；(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电的科学猜想；(3)由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件．要使他能观察到电流表指针偏转可以将电流表等器材置于同一房间．。
电与磁单元测试卷附答案
电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；3．迈克尔·法拉第（Michael Faraday，1791年9月22日～1867年8月25日），英国物理学家、化学家，也是著名的自学成才的科学家，出生于萨里郡纽因顿一个贫苦铁匠家庭，仅上过小学。
电与磁单元测试题 含答案(word)
电与磁单元测试题含答案（word）一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
电与磁单元测试
电与磁-单元测试题一、选择题1．下列哪组物体都能被磁铁吸引（）A.铝片钢尺木片B.钢珠铁钉镍币C.铜丝塑料玻璃D. 磁铁水蜡块2．若将条形磁铁两极中的N极切掉一要，则剩下这部分（）Ａ．只有S极Ｂ．仍然有S、N两极Ｃ.变成了N极 D.有可能是S极，也有可能是N极3．磁性材料已经在现代生活和科学技术中广泛使用，下列元件中没有应用磁性材料的是（）A．录音带 B．存储软盘 C．VCD光盘 D．录像带4．如图所示，电磁铁A、薄铁片B与秤盘支架组成的装置悬挂于弹簧测力计C的下面，当电磁铁A通电后，铁片B突然吸引到如图乙所示的位置，此时轻绳绷紧，稳定后弹簧测力计C的示数将（）A．增大 B．减小Ｃ．不变Ｄ．无法确定5．螺线管附近放了两只小磁针，闭合开关后，甲、乙两只磁针静止时在图中所示的位置，则它们的N极分别是（）A．a端与d端 B．b端与c端C．b端与d端 D．c端与a端6. 如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，当电磁铁电路中滑动变阻器滑片向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是( )A．方向向左，逐渐增大B．方向向右，逐渐增大C．方向向左，逐渐减小D．方向向右，逐渐减小7．小红用模型直流电动机做了一个小电风扇，通电后她发现风扇向后吹风，下面哪个方法可以使风扇向前吹风（）A.增大通过线圈的电流B.换用电压更高的直流电源C. 增强磁场D. 将电源两极对调一下二、填空题8．书中记载秦朝的阿房宫“以磁石为门”、“朝者有隐甲怀刃，入门而胁止”，这是利用的性质来防卫刺客的。
9．在水平位置静止的小磁针，转动它底部的支架发现上面的小磁针不动，其原因有二：一是由于磁针受到力的作用，二是由于小磁针具有。
10．在安装直流电动机模型的实验中需连入滑动变阻器，目的是通过调节滑动变阻器来改变电路中的，从而改变电动机线圈的；在实验中，若把磁体的两极对调一下，将观察到的现象是：电动机线圈的发生改变。
电与磁单元测试卷附答案
电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．学习“电磁感应”时，老师演示了发电机模型的实验（如图），摇动把手，使线圈快速转动，小灯泡就亮了。
小刚想到：产生电流的条件可能与线圈在磁场中的运动有关。
他和同学们开始了探究：(1)小刚将一根导体棒的两端用细导线悬挂起来，并与灵敏电流计、开关串联组成闭合电路，将导体棒放在蹄形磁体的磁场中（如图甲）。
小红提醒他，先把开关_______才能进行实验。
正确操作后，小刚完成了几次实验，将磁极位置、导体棒的运动方向和产生电流的情况记录如图乙，其中a表示垂直于纸面方向的导体棒；(2)小刚据此得出“只要导体棒在磁场中运动，闭合电路中就会产生电流”的结论，小红认为还应让导体棒做垂直于纸面向里、向外和________方向的运动，才能使探究更充分；(3)随着导体棒的运动，灵敏电流计的指针会发生左右偏转，于是他们对“产生电流的方向与哪些因素有关”作了如下的猜想：猜想1：产生电流的方向与磁场方向有关；猜想2：产生电流的方向与导体运动方向有关；为验证猜想，同学们进行了相应的实验，将现象记录在如下的表格中实验序号磁极位置导体棒运动情况电流计指针偏转情况1上N下S水平向右运动向右偏转2上S下N水平向右运动向左偏转3水平向左运动向右偏转分析第1、2两次实验发现，产生电流的方向跟________有关；第3次实验中磁体上方为_____（选填“N”、“S”）极，和其他实验对照验证了猜想2；(4)老师肯定了他们的探究，又介绍了科学家科拉顿的相关研究，1825年他用如图丙所示的实验装置，在两个房间中进行实验：①实验中用______________的现象来判断电路中是否产生了电流；②将导线、小磁针与磁铁、线圈分别置于两个房间，是为了________________；③科拉顿将磁铁插进线圈里，然后迅速奔向另一个房间，没有观察到产生电流的现象；他再回到放着磁铁和线圈的房间里，把磁铁从线圈中抽了出来，又跑到磁针和导线所在的房间，还是没有观察到现象。
《电与磁》单元测试题(含答案)
《电与磁》单元测试题(含答案)一、电与磁选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
《电与磁》单元测试题(含答案) 经典
电与磁》单元测试题（含答案）经典一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A.通电导线周围一定存在磁场B.磁场是由疏密不同的磁感线组成的C.改变电流大小，可以改变电动机转动的方向D.任何导体在磁场中运动时，都能产生感应电流【答案】A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A.条形磁铁B.地磁场C.通电直导线D.通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．对于图中所示的四幅图，以下说法正确的是（）A.甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B.乙图中闭合开关，通电螺线管右端为N极C.丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D.丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误.故选B.【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的.4.如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分.它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．5．如图是关于电磁现象的四个实验，下列说法正确的是（）触接S甲丙TA、图甲是研究发电机工作原理的实验装置B.图乙实验说明通电导体周围存在磁场C.图丙是探究磁铁磁性强弱的实验装置D.图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确.故选：D.【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池.6.信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九章《电与磁》（满分100分，考试时间120分钟） 题号一 二 三 四 总分 得分一、填空题：（每空1分，共22分）1、我们把物体能够吸引铁、钴、镍等物质的性质叫做____ _；磁体上磁性最强的部分叫做____ _。
2、地球本身是一个巨大的磁体，地磁的南极在地理_____极附近，即指南针所指的南北方向与地理的正南北方向 （填“有”或“没有”）偏离，我国宋代学者 是世界上最早准确记述这一现象的人。
3、磁感线可以形象而又方便地表示磁体周围各点的_______方向。
磁铁周围的磁感线都是从磁铁______极出来，回到磁铁的________极。
4、英国物理学家________发现了电磁感应现象导致了________的发明，从此使人类进入了电器化时代． 5、如图1所示，开关S 闭合，螺线管的右端是 极，要使它的磁性增强，可将滑片P 向 端移动。
6、直流电动机是根据_______ _的原理工作的，它是通过________来改变线圈中的电方向，使其连续转动，不断地工作。
电动机工作实现了______能转化为机械能．7、大型的旋转磁极式发电机一般以________作为定子；我国电网提供的生活用电，是由发电机提供的电。
8、图2中与VCD 影碟机工作性质类似的是图______；在高压输电过程中，若将电压提高到n 倍，在输出功率不变时，线路上的损耗功率为原来的_______倍。
9、归纳电能的优点有：①_______ _；②_______ _。
二、选择题（每题3分，共30分） 10、一根长直铜导线在靠近一个原来静止的小磁针的过程中（ ）A ．小磁针不动，导线不可能有电流通过B ．小磁针发生转动，导线一定通有电流C ．小磁针发生转动，导线不一定通有电流D ．小磁针不动，导线一定没有电流通过11、如图3所示，当开关S 闭合时电磁铁和物体ab 相互吸引，则正确的说法是（ ）A ．ab 一定是磁铁，且a 端一定是N 极B ．ab 一定是磁铁，且a 端一定是S 极C ．ab 可能是磁铁，且a 端是S 极D ．ab 仅是一块铁，而不是磁铁12、用电磁继电器来操纵高电压、强电流的开关，其主要作用是（ ）A ．节约用电B ．操作简单C ．保护用电器D ．避免危险。
13、如图4所示，开关S 接通后，两个通电螺线管将（ ）A ．相吸B ．相斥C ．先相吸、后相斥D ．先相斥、后相吸14、下列叙述中，正确的是（ ）图2图3 图4图1A ．话筒的作用是把声音直接传递到受话人的听筒B ．话筒的作用是把忽强忽弱的电流转化为声音C ．话筒的作用是把声音的振动转化成强弱变化的电流D ．话筒的作用是把电流直接送到受话人的听筒15、我国供生产和生活用的交流电的频率是50赫兹，下列说法中正确的是（ ）A ．每秒电流方向改变220次B ．每秒电流方向改变100次C ．每秒电流方向改变2次D ．每秒电流方向改变380次16、电磁铁在下列装置中应用不正确的是（ ）A. 电话的听筒中应用了电磁铁B. 电话的话筒中应用了电磁铁C. 电磁继电器中应用了电磁铁D. 电铃的工作中应用了电磁铁17、如图5所示，a 为闭合电路的部分导体，垂直于纸平面，它在磁场中按箭头所示的方向运动时，不产生感应电流的是（ ）新课标第一网18、在通电螺线管中插入哪种棒后,通电螺线管的磁性一定增强（ ）A. 铜棒B. 铁棒C. 铅棒D. 条形磁铁19、图6中，甲、乙、丙、丁是四幅实验装置图，下列说法正确的是（ ）A ．甲实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流B ．乙实验说明磁场能产生电流C ．丙实验说明同名磁极相互吸引，异名磁极相互排斥D ．丁实验说明机械能转化为电能三、实验、探究题（5小题，共28分）：20、（1）通电螺线管中电流的方向如图7所示，在图中标出它的N 极；请在图8中标出磁感线的方向。
（2）如图9所示，螺线管旁放置了两个小磁针。
请你在图中标出开关S 闭合后小磁针的N 、S 极。
（3）如图10，把导线绕在圆筒上做成的装置叫做 ，通电后它周围的磁场分布与 的磁场相似。
图5图6图7 图8 图9 图1021、图11是小桦同学探究“让线圈转起来”的实验装置图，线圈能转动的原因是，实验中为了使线圈能持续转动，采取的措施是；此装置就是一台小机的模型，要想使线圈的转动方向与原来的相反，可采用或者的方法。
22、为了探究“影响电磁铁磁性强弱的因素”，小敏同学利用电压一定的电池、滑动变阻器、一堆大头针、铁钉以及长导线作器材，进行了如图12所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并通过来显示电磁铁磁性的强弱。
（2）他连接好电路，闭合开关，将变阻器的滑片P移到不同的位置时，观察到了图12中甲、乙两种情形，比较甲、乙两图可知：图中的电流较大；从而得出结论：在相同时，通过电磁铁的电流，磁性越强。
（3）如图丙，将两个电磁铁串联在电路中，通过图丙的情形可知：在相同时，的电磁铁磁性越强。
23、有一学生拿条形磁铁做如下实验：（1）用条形磁铁的中间去吸铁块，未吸住则说明[ ]A．条形磁铁没有磁性了B．条形磁铁磁性强的部分在中间C．中间部分的磁性最弱D．条形磁铁中间部分没有磁性（2）他一不小心将条形磁铁摔成两段，用断缺部分再去吸铁屑居然吸住了。
这说明[ ] A．原来整块磁铁有磁性B．两极变成不同的四极C．每部分磁体上都有相同的两极D．每部分磁体都有两个不同的磁极（3）他把断缺的部分靠近时直至接触发现[ ]A．铁屑从一个磁体移到另一个磁体上B．铁屑被吸得更牢靠C．铁屑移向原来整体磁铁的两端D．铁屑全部掉落（3）在图13中，帮助他画出中间断缺部分的磁感线24、对农民来讲，农作物的种子中混有一些杂草的种子是很头疼的事情。
但是这两种种子在外表面上是不同的，农作物的种子比较光滑，不易吸附小颗粒物，而杂草的种子表面有许多绒毛，能够吸附靠近它的小颗粒物。
现在，给你一些铁屑和一块磁铁，请你替农民把杂草种子从农作物种子中分离出来，说出你的办法和道理。
四、综合题（4小题，共20分）25、图14是一种温度自动报警器的原理图，图中B为电磁铁，C为衔铁，D为电铃，L为指示灯。
请分析它的工作原理和过程。
图11乙甲图12 丙图1326、如图15所示为电磁选矿机的示意图．其中A为可以转动的圆筒，B为电磁铁．铁矿石从漏斗落下时滚筒转动，可以把颗粒大小不同的矿石分开，试说明理由。
27、某小电站的输出电功率为500KW，并保持不变，用5KV电压将电能输送到较远的用户所在地，则安装在输电线路起点的电能表的读数与用户的总电能表的读数每天(24h)相差4800KWh．求：(1)输电线路的电阻；(2)若对输电设备进行改造，设输电电压改为20KV，则线路上每天可减少经济损失多少元？（政府规定电价为元/度）28、某同学在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻的阻值随温度变化的曲线，并设计了如图16所示的温度自动控制装置。
已知电磁继电器的线圈电阻R0为50Ω，左侧控制电路电源电压为6V，当继电器线圈中的电流大于或等于20mA 时，继电器的衔铁被吸下，右侧发热电路就断开。
求此温度自动控制装置能将温度控制在多少℃？图15图14图16《第九章电与磁》参考答案一、填空题：（每空1分，共22分）1、磁性；磁极。
2、北；有；沈括。
3、磁场；北；南。
4、法拉第；发电机。
5、北极；左（a）。
6、通电线圈在磁场里受力作用而转动；换向器；电。
7、线圈；交流。
8、A；（1/n）2.9、开放题，略。
二、选择题：（每题3分，共30分）10、B；11、C；12、D；13、A；14、C；15、B；16、B；17、A；18、B；19、A三、实验、探究题：（20题6分，21题5分，22题6分，23题7分，24题4分，共28分）20、（1）作图略。
（2）作图略。
（3）螺线管；条形磁体。
21、通电导线在磁场里受力作用；将线圈两端漆包线的绝缘层刮掉一半；电动；改变线圈中的电流方向；改变磁场方向。
22、（1）吸引大头针的数量；（2）乙；绕线匝数；越强；（3）电流；绕线匝数越多。
23、（1）C；（2）D；（3）C；（4）作图略。
24、办法：将铁屑撒入混杂的种子里，充分搅拌，使其均匀地吸附在杂草种子的绒毛上，再用磁铁把铁屑和杂草种子一起吸出来。
道理：杂草种子表面的绒毛能吸附细小的铁屑，磁铁能吸引铁屑。
四、综合题（25题4分，26题4分，27题6分，28题6分，共20分）：25、正常情况下，小灯和电铃的电路都断开，灯不亮，铃也不响；当环境温度升高达到危险值时，温度计中水银柱上升，与金属丝接通，使控制电路接通，小灯亮。
同时，电磁铁具有了磁性，吸引衔铁向左运动，电铃电路被接通，电铃响，发出报警信号。
26、电磁铁B固定在转动圆筒的内部，使圆筒A左边有磁场，右边没有磁场；还可以通过控制电流的大小使电磁铁的磁性具有一定的强弱．当铁矿石落在圆筒上时，其重力大于电磁铁的吸引力．因此先掉下来，颗粒较小的铁矿石则被吸引到圆筒上，当离开磁场时，它不再受到磁力的作用而掉到右边的槽中，这样就可以把大小不同的铁矿石分选到不同的槽中．27、解：(1)5kv电压输电时，线路上的电流为I1，P=500KW=500000W I1=P/U1=500000W/5000V=100A导线上消耗的电能W1= I12Rt=4800k w·h=4800××106J t=24h=24×3600sR=W1/ I12t=4800××106J/(100A)2×24×3600s=20Ω(2)用20千伏电压输电时，同理可知，输出电线电流为I2=P/U2=500000W/20000V=25A W2=I22Rt=（25A)2×20Ω×24×3600s=×107J=300KW·h∴每天减少的经济损失为(4800KW·h－300KW·h)×元／KW·h =4500元28、解、U=6V R0=50ΩI=20mA=0.02A R总=U/I=6V/0.02A=300温控电阻R与R0串联，所以R=R总—R0=300Ω-50Ω=250Ω查曲线图可知：当R=250Ω时，t=50℃故此温控装置可将温度控制在50℃以下新课标第一网。
