高性能细晶粒钢筋规模化生产及应用关键技术项目简介
细晶粒热轧带肋钢筋的轧制工艺及优化实践
98科学技术Science and technology细晶粒热轧带肋钢筋的轧制工艺及优化实践翟 林（陕钢集团汉中钢铁有限责任公司，陕西 汉中 724200）摘 要：介绍了汉钢公司采用控制轧制与控制冷却工艺，成功开发HRB400E 细晶粒热轧带肋钢筋的工艺过程。
对试轧过程中出现的问题及试验钢材的理化检验结果进行分析，不断改进优化工艺，在保证性能合格的基础上进一步降低成本、节约资源。
关键词：控轧控冷；细晶粒；降本增效中图分类号：TG335.11 文献标识码：A 文章编号：11-5004（2020）07-0098-2收稿日期：2020-04作者简介：翟林，男，生于1972年，汉族，陕西宁陕人，本科，助理工程师，研究方向：钢筋轧制。
根据当代材料领域的共同认识，要想同时大幅度提高钢铁材料的强度和韧性，最好的方法是细化晶粒，该工艺可大幅度减少合金用量、降低坯料成本，提高钢筋强度、韧性和综合性能。
汉钢公司单高线于2013年1月份投产至今，先后生产了HRB400E、HPB300、60#、65#、70#、65Mn、77B、82B、Ф5.5ER50-6等。
在钢铁行业“严冬”时期，为进一步降本增效，公司不断研发新产品，提升市场竞争力，改进生产工艺和设备，采用强化工艺技术的路线提高现有钢种综合性能。
通过不断的生产试验摸索，汉钢公司单高线控轧控冷工艺轧制Ф6、Ф8、Ф10、Ф12HRB400E 细晶粒热轧带肋钢筋获得成功，为公司在严峻的生产经营形势下深挖市场潜力、降本增效及更好地开拓市场创造了有利条件。
1 装备概况及工艺设计1.1 单高线主要装备概况（1）加热炉。
侧装侧出蓄热步进梁式，燃料为高炉混合煤气，额定加热能力为冷坯120t/h，热坯150t/h。
具有生产操作灵活，钢坯加热温度均匀，氧化烧损少和节能等优点。
（2）轧机。
单高线轧线轧机共分5个机组，粗轧6架、中轧6架、预精轧6架、精轧8架，减定径4架，共30个机架组成。
新技术应用总结
第十四章新技术的应用第一节新科技、新技术、新工艺、新材料的应用意义1.采用科技进步与新技术的意义建筑业是以操作为主的劳动密集型产业,随着中国加入WTO，建筑市场的竞争日益加剧,施工企业的经济效益急剧下滑。
如何用现代化手段改造传统产业.是摆在我们面前的重要课题。
因此,在本工程施工中，我们将积极采用新技术，通过科学技术提高工程的科技含量，提高工程整体质量，并达到增加经济效益的目的。
2.采用科技及新技术的指标科技示范工程：我们将把本工程努力打造成北京市建筑业新技术应用示范工程。
采用新技术种类:我们将采用建设部推广使用的建筑业10项新技术（2010年）中的8大项，14小项,以及屋面雨水收集系统、智能停车场管理系统，共计16项.科技进步效益率：1.8％。
第二节组织机构和保证措施1.组织机构1.1.成立新技术应用示范工程领导小组成立以公司总工为首负责具体业务指导的新技术应用示范工程领导小组，主要负责新技术应用示范工程实施方案的审查、执行情况的监督检查及总结、验收、报告情况。
1.2.项目部成立新技术应用示范工程实施小组项目经理要亲自抓科技，用科技，在项目部成立以项目经理、技术总工为组长,项目生产经理为副组长，各专业部门共同参加的科技示范工程实施小组，具体负责科技示范工程实施方案的制定及具体执行和落实情况工作，定期向领导和有关部门汇报工作,并对实施过程中出现的问题及时予以纠正。
施工人员将新工艺、新技术与传统施工工艺的优劣作全面对比,项目技术总工根据新技术、新工艺、新材料、新设备应用的进展情况，提前编制出详细的施工工艺交底，并组织施工操作人员进行学习，提高施工操作人员的思想认识、施工技术。
2.保证措施组建业务水平提高、管理能力强的项目经理部，把科技示范推广应用情况作为考核本项目班子业绩的主要标准内容。
建立科技保证、监督、检查、信息反馈系统，调动测量、质量、安全、施工技术等部门，有关人员严格要求,积极工作，将动态信息迅速传递到项目决策层，针对问题及时调整方案，确保新技术、新工艺、新材料的顺利实施。
推进HRBF500细晶高强钢筋在建筑中的应用
ｒ 王立宁， ７ １ 张福强， 李伟光， 聚羧 酸减水剂的合成及分散 等．
性 能研 究Ⅱ． 凝 土，０ ６ （ ：０ — ０ ． ］混 ２ ０ ， ）１４ １６ １
ｆ 王 会 安 ， 廷树 ， 富强 ， ． 羧 酸 类混 凝 土 减 水 荆 中 间 ８ ］ 何 中 等 聚
大分子单体合成研究Ｕ． ］混凝土，０ ６（２：５ ５ ． ２ ０ ，１） — ７ ５ 【 韩 明， ９ ］ 高蓓 蕾， 陈树 东， 聚羧酸 系高效减水剂的合成研 等． 究Ⅱ． ］新型建筑材料， ０８ （ ：９ ２ ． ２ ０ ， ）１ — ２ ３
１９ ９ ８年 １ ， ０月 我国启动了为期 ５年的 ９ ３ 目“ ７项 新一代 钢铁材料 的重大基础研究 ” 课题之一 “０ ＭＰ 长 型材微米组 ４０ ａ 织形成理论及控制技术 ” 。课题 目的是面对约 占我 国钢产量
２ ％的建筑螺纹钢筋 ， ５ 研究利用组织超细化生产技术 实现普
碳钢 Ｑ ３ ２ ５类 型 ２０ ａＩ级 钢筋 力 学 性 能成 倍 提 高达 到 ０ ＭＰ
分体现 了技术进步 。新标 准中引入 了细晶粒热轧 钢筋 的定
义 。在 热 轧 过 程 中 ， 过 控 轧 和 控 冷 工 艺形 成 的 细 晶粒 钢 筋 ， 通
业 化 制 造 技 术 ” 课 题 重 点 支 持该 成 果 的产 业 化 。 目前 ，
４０５０ ａ ０ ～ ０ ＭＰ 碳素钢筋 已在首钢 。宝 钢等 多家钢厂进行 了批
『０ 刘 治猛 ， １１ 罗远 芳， 煜平 ， ． 型 聚羧 酸 类 高效 减 水 剂 的 刘 等 新
合 成及 性 能研 究Ｕ． 型 建 筑材 料 ，０ ３（ ：５ １． ］新 ２ ０ ， ）１ — ８ ４
项目背景及项目概况
目录一、总论 (1)（一）项目背景及项目概况 (1)2、项目概况 (2)（二）项目承担企业产品质量、技术水平、生产能力、生产工艺及装备现状，与国内外先进水平的比较 (6)（三）、项目建设的必要性 (6)二、发展规划、产业政策、行业准入和市场分析 (9)（一）、发展规划、产业政策、行业准入分析 (9)（二）、市场分析 (10)三、建设规模与产品方案 (15)（一）、产品方案 (15)（二）建设规模 (15)四、厂址选择 (17)（一）、***概况 (17)（二）、工业园基础状况 (18)（三）、水文地质 (21)（四）、场址及土地选择 (21)五、建设资源 (22)五、工艺方案、设备方案及工程方案 (25)（一）技术方案 (25)（二）工艺方案 (26)(三)设备选型及来源 (27)（四）工程方案 (30)（五）招标方案 (34)六、原材料及燃料动力供应、资源利用分析 (36)七、总图布置及公用工程 (37)(一)总图布置 (37)（二）交通组织 (38)(三)公用配套工程 (38)八、节能措施 (40)九、环境、消防与安全 (41)（一）环境 (41)（二）消防 (41)（三）劳动安全 (42)十、组织机构与人力资源 (43)（一）组织机构 (43)（二）人力资源 (43)十一、建设工期及工程进度 (44)（一）建设工期 (44)（二）工程进度安排 (44)十二、投资估算与资金筹措 (45)（一）估算结果 (45)(二）建设投资估算依据 (45)（三）投资计划与资金筹措 (46)十三、技术经济分析与评价 (47)（一）概述 (47)(二)企业工作制度、劳动定员及劳动生产率 (47)（三）总成本费用估算 (47)(四)经济效益 (48)5、不确定性分析 (49)十四、结论与建议 (51)一、总论（一）项目背景及项目概况1、项目背景随着我国现代化、城市化步伐加快，以及新技术、新材料的不断出现，国内建筑建材领域正在面临前所未有的变革，轻钢结构、重钢结构和彩钢板作为一种新型建筑材料和结构形式，以其重量轻、安装方便、安全环保、可塑性强的优势，得到越来越多的建筑商和用户的青睐，应用范围日渐广泛。
HRB400 MPa超细晶粒碳素钢筋组织性能

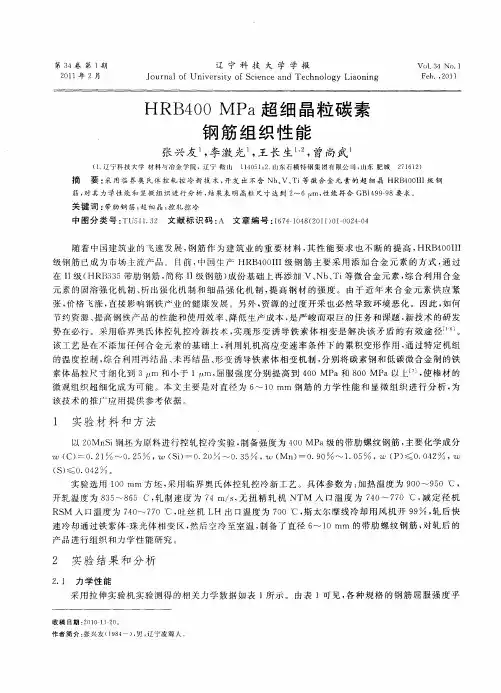

１ 实验 材 料和 方 法
以 ２ Ｍｎ ｉ ０ Ｓ 钢坯 为原料进行 控轧控 冷实验 ， 制备强度 为 ４ ０ＭＰ ０ ａ级的带肋 螺纹钢 筋 ， 主要 化学成分
Ｈ ４ ＭＰ 超 细 晶粒 碳 素 ＲＢ ０ ａ ０ 钢 筋 组 织 性 能
张兴友 李激 光 王 长生 ， ， ， 曾尚武
（ ． 宁 科 技 大学 材料 与冶 金 学 院 ．辽 宁 鞍 山 １ ４ ５ ； ． １辽 １ ０ １ ２ 山东 石 横 特 钢集 团有 限公 司 ， 山东 肥 城 ２１１） ７ ２ ６
产 品进行组织 和力学性 能研究 。
２ 实 验 结 果 和 分 析
２ １ 力 学 性 能 ．
采 用拉伸 实验机实 验测得 的相关力 学数据 如表 １所示 。 由表 １可见 ， 各种 规格 的钢筋 屈服 强度 平
收 稿 日期 ：０ ０ １ ＿Ｏ ２ １ ・ １２ 。
作 者简 介 ： 兴友 （ ９ ４ ） 男 ， 宁 凌源 人 。 张 １８一 ， 辽
势 在 必 行 。采 用 临 界 奥 氏 体 控 轧 控 冷 新 技 术 ， 现 形 变 诱 导 铁 素 体 相 变 是 解 决 该 矛 盾 的 有 效 途 径 ｊ 实 。
该 工艺是 在不添加 任何合 金元素 的基础上 ， 利用轧 机高应变 速率条件 下 的累积变形 作用 ， 过特定 机组 通 的温度控制 ， 综合 利用再结 晶 、 未再 结 晶、 形变诱导铁 素体相 变机制 ， 分别将碳 素钢 和低碳微 合金制 的铁 索体晶粒 尺寸细化 到 ３ Ｉ 和小于 １ｆ 屈服强 度分别 提高 到 ４ ０ＭＰ Ｔ Ｉ 』 ｍ， ０ ａ和 ８ ０ＭＰ ０ ａ以上 ， 棒材 的 使
控制轧制和控制冷却技术
控制轧制和控制冷却技术及生产工艺应用姓名:班级:学号:控制轧制和控制冷却技术及生产工艺应用臧简(辽宁科技大学)[摘要]阐述了控轧控冷工艺的原理理和工艺特点，控制轧制(TMCP技术是取代离线热处理生产高性能钢材的一种生产技术, 它的核心包括:(l) 控制轧制温度和轧后冷却速度、冷却的开始温度和终止温度;(2) 轧制变形量的控制;(3) 钢材的成分设计和调整。
指出TMC我术可以充分挖掘钢铁材料的潜力，节省资源和能源, 优化现有的轧制过程, 有利于钢铁工业的可持续发展。
最后给出了以新一代TMC为特征的创新轧制过程的案例，展示了该技术的广阔的应用前景。
[ 关键词] 控制轧制；控制冷却；轧制工艺；生产工艺Abstract：The principle and technological characteristics of controlled rolling and controlled cooling process are described. The control rolling (TMCP) technology is a kind of production technology, which is the core of the production of high performance steel. (1) controlling the rolling temperature and cooling rate, cooling the starting temperature and ending temperature; (2) rolling deformation quantity control; (3) the steel composition design and adjustment. It is pointed out that TMCP technology can fully tap the potential of steel materials, save resources and energy, optimize the existing rolling process, is conducive to the sustainable development of iron and steel industry. In the end, a case study is given to demonstrate the broad application of the technology in the new generation of TMCP.Key Words：controlled rollin g; controlled cooling; rolling technology; production engineering1 引言控制轧制和控制冷却技术，即TMCP是20世纪钢铁业最伟大的成就之一。
新技术推广应用总结
新技术推广应用总结篇一：十项新技术推广应用情况总结建筑业十项新技术推广应用情况总结本工程应用建筑业新技术共10大项25子项，其他先进适用技术两项，被评为河北省建设新技术示范工程，整体水平达到国内领先，取得了较好的经济和社会效益。
具体推广应用资料总结如下：篇二：新技术应用总结滨州工业园区综合服务平台项目应用新技术汇报材料山东滨州城建集团公司二〇一三年八月日篇三：新技术应用总结第十四章新技术的应用第一节新科技、新技术、新工艺、新材料的应用意义1.采用科技进步与新技术的意义建筑业是以操作为主的劳动密集型产业，随着中国加入wTo，建筑市场的竞争日益加剧，施工企业的经济效益急剧下滑。
如何用现代化手段改造传统产业。
是摆在我们面前的重要课题。
因此，在本工程施工中，我们将积极采用新技术，通过科学技术提高工程的科技含量，提高工程整体质量，并达到增加经济效益的目的。
2.采用科技及新技术的指标科技示范工程：我们将把本工程努力打造成北京市建筑业新技术应用示范工程。
采用新技术种类：我们将采用建设部推广使用的建筑业10项新技术（20XX年）中的8大项，14小项，以及屋面雨水收集系统、智能停车场管理系统，共计16项。
科技进步效益率：1.8%。
第二节组织机构和保证措施1.组织机构1.1.成立新技术应用示范工程领导小组成立以公司总工为首负责具体业务指导的新技术应用示范工程领导小组，主要负责新技术应用示范工程实施方案的审查、执行情况的监督检查及总结、验收、报告情况。
1.2.项目部成立新技术应用示范工程实施小组项目经理要亲自抓科技，用科技，在项目部成立以项目经理、技术总工为组长，项目生产经理为副组长，各专业部门共同参加的科技示范工程实施小组，具体负责科技示范工程实施方案的制定及具体执行和落实情况工作，定期向领导和有关部门汇报工作，并对实施过程中出现的问题及时予以纠正。
施工人员将新工艺、新技术与传统施工工艺的优劣作全面对比，项目技术总工根据新技术、新工艺、新材料、新设备应用的进展情况，提前编制出详细的施工工艺交底，并组织施工操作人员进行学习，提高施工操作人员的思想认识、施工技术。
细晶粒普碳钢钢筋的开发
钢材的强度和使用寿命。 为提高钢材 强度 ． 传统的做法是增加钢中的碳含 量或合金含量 ． 改进热处理制度。其 局 限性是浪费资源 、 能源， 恶化焊接 性、 韧性． 增加钢材生产成本 ， 损害废 钢的可循环使用性 ． 大量建筑废钢 中 的稀有 贵重金 属无 法 回收利 用 ． 利 不 于可持续发展 通 过 控 轧 控 冷 工 艺 获 得 超 细 组 织． 从而在不增加合金含量的基础上 大幅提高钢材的性能． 成为当前国际 上研究 的热点 。传统的控轧控冷工 艺 ．注 重 的是 材 料 的组 织 成 分 的 控 制． 对利用细化晶粒手段达到提高钢 材性能的研究没有给予足够的重视。 而且对于低碳钢 ． 传统的控轧控冷手 段得 到的晶粒尺 寸 为大于 ５ 米 ． 微 并 且借助微合金化手段才能获得。 近十 几年来 ． 国际上广 泛 开展 了获得细 晶 粒组织的研究 ． 以期有效地提高钢的 强度 和韧性 。 中以普通 Ｃ Ｍ 其 — ｎ钢获 得细 晶粒 的工 艺 机 制为 研 究 工作 重 点． 实验室已获得了 ２ ３ 微米的细晶 粒铁素体 ， 屈服强度大于 ４０ ａ 同 ０ＭＰ 。 时未 来 钢 铁材 料 研究 发展 方 向是 以 高纯洁度 、 高均匀 度 和细 晶粒 为 主要 发展 目标之一 。以节省资源 、 降低成 本 和可 回收利 用为 研究 的基本原 则 。 自上世纪 ９ Ｏ年代后期起 ， 、 韩 中 １ ３、 三国先后投入 巨资开展 以获得 细晶 粒 钢 为 目标 的新 一 代 钢铁 材 料 的重 大基 础研究 ． 欧美 国家也 在积极 开展 降低生产成本 的基础上． 大幅度提高 相关项 目研究工作
维普资讯
酒钢科技
９ ５
细 晶 粒 普 碳 钢 钢 筋 的 开 发
我国正处于工业化时期 ，固定 资产投资较高 ， 基础设施规模较大 。 同时随着我 国城镇化水平 的不断提 高 ．对建筑用钢材的需求量也 日益 增 大 。２０ ０５年 ，我 国粗钢 产量 达 ３４ 亿 吨 ．建 筑用 螺纹 钢年 产量 已 ． ９ 超 过 ７０ 吨 ． 占钢 材总产 量 的 ００万 约 ２ ％． Ｏ 其中大量生产 的是 ３５ Ｐ 级 ３Ｍ ａ 钢筋 ． 合金 化 ４ ０ Ｐ 级钢筋产 量 微 ０Ｍ ａ 为 ６０万吨左右。 ０ 近年来 ， 我国建筑 业发展十分迅速 ．每年的房屋施工 面积 在 ｌ 亿 平 方米 以上 ． 村及 其 ５ 农 他个人 建房 约 ３ 亿 平方 米 。 Ｏ 螺纹钢 筋用量还将随着我国不断增长的庞 大的基础 建设 规模 的增加 而增加 。 然 而 ．我 国长型 材 的生产 装备 和技 术参差不齐 ， 先进与落后并存。 钢筋 品种更是落后于发达 国家。面对巨 大 的市场需求和资源 的巨大消耗 ， 提高钢筋性能 ．减少建筑用钢筋用 量 ， 找一 条减 少 资源 消耗 、 寻 环境 友 好型、可循环利用的钢筋生产技术 路 线 ．已成为今 后 我 国建筑用 钢 筋 现代化 发展 的必然之路 。 目前 ．我 国广泛使用的钢筋为 ３５ Ｐ 级 低合金 钢 ２ Ｍ Ｓ． 点推 ３Ｍ ａ ０ ｎｉ 重 广 微 合 金 化 ４０ Ｐ ０Ｍ ａ级 钢 筋 如 ： ２Ｍ Ｓ ０ ｎｉ Ｖ和 ２ Ｍ ＳＮ 钢筋 。 ０ Ｍ ａ ０ ｎｉｂ ５０ Ｐ 级 钢筋 的 开发 目前还 只有 在少 数 企 业进行 ．同时仅有 国家冶金技术标 准． 没有相应的建筑规范 ， 能在建 不 筑中广泛使用。而在欧、 美国家中主 要使用 ４０ Ｐ 和 ５０ Ｐ 级高强钢 ０Ｍ ａ ０Ｍ ａ 筋 ， 、 日、 英 德、 俄等国大量使用 ４０ ０～ ６０ Ｐ 级钢筋 。我国钒 、 、 ０Ｍ ａ 铌 钛微合 金化 Ⅲ级钢筋的生产技术发展也不 平 衡 。 我 国 ４０ Ｐ ０Ｍ ａ级 钢 筋 以 ２Ｍ Ｓ ０ ｎｉ Ｖ为主． 少数厂家能够批量生 产 ２Ｍ ＳＮ 和 ２Ｍ Ｔ。 ０ ｎｉｂ ０ ｎｉ 总之 ． 目前 我 国钢 筋 生 产 的 现 状 ： 钢种 的角 度来看 ， 从 普遍 用低合 金钢 、微合金化钢生产高级别长型 材。Ｓ、 ｎ ｉ 及合金元素含量偏高和使 Ｍ 用微 合金 元素 ．不仅 增加 原 材料 成 本， 消耗大量的资源 ， 还不利于材料 的回收和重复利用 ： 从性能水平角度 来看 ．现仅以建筑用螺纹钢筋为例 ： 日、欧 、美 已普遍 采 用 ４０ ａ和 ０ＭＰ ５０ Ｐ ０Ｍ ａ级 螺 纹 钢 ．并 积 极 推 广 ７ ０ ａ ６ ５ Ｐ ） 螺 纹 钢 的应用 。 ０ ＭＰ （８ Ｍ ａ 级 而我 国还在推广 ４０ Ｐ 级的产 品： ０Ｍ ａ 从能耗与收得的角度来看 ． 目前国内 即使采用较先进 的、 引进的热连轧机 生产长型材 ． 仍然采用传统 的高温加 热 （ １０ ）高温 开 轧 （ ００ ） ≥１５￣ 、 Ｃ ≥１０ｏ ｃ 和高温精轧（ ９０Ｃ 工艺。吨钢加 ＞ ￣ ０ ￣） 热能耗达 ５０Ｗ ． ｔ（ ４ｋ ｈ 而钢坯 的物理 ／ 热 和 轧 制 能 耗 仅 分 别 为 ２０和 ３
GB1499-2007热轧带肋钢筋
300 000
250 000
200 000
世界主要产钢国粗钢产量变化
6 德国 4 俄罗斯 3 美国 1 中国 2 日本
9 意大利 8 乌克兰 10 巴西 7 印度 5 韩国
150 000
100 000
50 000
0 1997
1998
1999
2000
2001
2002
2003
2004
2005
1 中国, 418 782
GB 1499-2007 标准宣贯会
2008年1月8日（北京）
6
前言
我国城镇化发展进入了全面加速 的阶段。未来20年，随着制约中国城 镇化进程的制度性障碍的消除，以及 中国最终完成工业化，中国的城镇化 进程会产生一个迅速追赶的过程。预 计到2020年中国城镇化水平会推进到 55％左右。但是与其它国家相比，我 国的城镇化水平仍有很大差距，发达 国家的城镇化平均水平则在70%以上。 由于城镇化需要长材作为重要的支 撑，我国长材产品与扁平产品平分秋 色，各占半壁江山的局面还会延续好 长一段时间。
GB 1499-2007 标准宣贯会
2008年1月8日（北京）
13
国内外钢筋生产应用及市场分析
钢筋贸易情况
万吨 600
进口量
出口量
500
400
300
200
100
0 年 1999 2000 2001 2002 2003 2004 2005 2006 2007
中国1999-2007年钢筋进出口量
多年来，我国钢筋的进出口量占钢 筋总量的的份额很小。2006年中国钢筋 出口373.9万吨，预计2007年中国钢筋出 口量将达到584.7万吨。从左图看到，中 国钢筋出口量这几年呈上升态势，尤其 是2006年和2007年呈较大的增长，这是 由于世界各国经济景气度提高，且国外 大型钢厂消减了低附加值钢产品转型生 产高附加值钢产品造成的。
HRB400细晶粒带肋钢筋的研发及产业化
及 时效 性进行 了研 究分析 ， 对经 济和 社 会效 益进 行 了评 价 。 关键 词 产 品开发
１ 前 言
Ｈ Ｂ０ Ｒ ４ ０热 轧带 肋 钢 筋 是 国 家八 五 以来 大 力
出 ， 生沉 淀强 化作 用 ， 产 使钢 的强度 上升 。 同时 ， 这
些 Ｃ Ｎ化 合 物在 奥 氏体 一 — 铁素 体相界 面 的析 出 ． 有
维普资讯
２０ ０ ７年 １ 第 ３期 ０月 大 幅降低 。
为 了降 低 Ｈ Ｂ ０ Ｒ ４ ０生 产 成本 。保 证 企 业 效 益 最 大 化； 同时 为 了增 强企 业 的核 心 竞 争 力 ， 创 新 和 可 走 持 续 发 展 的道 路 ．０ ５年 下 半 年 昆钢 更 新 了 技术 ２０
格 较 高 ， 铌铁 价格 相对 低一 些 ， 比较 稳定 ， 有 而 且 从
筋 中贝 氏 体 含 量 较 高 （ 过 １％） ， 筋 易 出现 超 ５ 时 钢
屈 服 不 明 显现 象 ； 钢 中奥 氏体 晶粒粗 大 时 ． 氏 当 贝
合 性 能得 到改善 ． 生产 成本 不断 降低 。
体 出现 的倾 向较 大 ： 通过 降 低终轧 温度 或轧 制后 加 快 冷却 速 度 ． 以避 免 钢 中奥 氏体 晶粒 粗 大 ， 而 可 从 大 幅度 降低 钢筋 中贝氏体 所 占 比例 ． 其含 量 可 以降
和细 化 晶粒 的作 用 ．有 利于 钢筋焊 接性 能 的改善 。 项 目组 通 过 热模 拟 试 验发 现 ． Ｎ 含 ｂ的 Ｈ Ｂ ０ Ｒ ４ ０钢
装备 ． 同年 ７月开展 了 Ｈ Ｂ ０ Ｒ ４ ０细 晶粒 带肋 钢 筋 的
研 发 及产业 化 。在两 年 多 的研 发及 产业 化 过程 中， 昆钢不 断对 生 产工艺 优 化改进 ． 晶粒 带肋 钢 筋综 细
建设部高强钢筋推广培训会议GB14992宣讲教材-王丽敏
延性包括断后伸长率A与最大力总延伸率Agt。延 性大小主要取决于钢筋的塑性变形能力。
断后伸长率A：断后标距的残余伸长（Lu-L0）与原 始标距（L0）之比的百分率。
最大力总延伸率Agt：最大力时原始标距的塑性延 伸与引伸计标距Le之比的百分率。
GB1499.2 规定：伸长率类型可从A或 Agt中选定， 但仲裁检验时应采用Agt。
5
1 基本概念与要求
1.2 分类
1.2.1 按在结构 中作用
普通混凝土用 与预应力混凝土用钢筋
1.2.2按强化机理
微合金强化 与 细晶强化
1.2.3 按轧制工艺
热轧. 冷轧与热处理
1.2.4 按钢筋外形
光园与带肋
1.2.5 按交货状态
直条与盘条
6
1 基本概念与要求
1.2 分类 1.2.1 按在结构中作用
15
1 基本概念与要求
1.2 分类 1.2.3 按强化机理
细晶粒强化（超细晶粒） 在“973”超细晶粒钢项目研究成果的基础上，我国开展的高强度
细晶粒钢筋的生产技术研究。通过在Ar3（奥氏体-铁素体转变） 附 近进行变形，利用形变诱导相变(DIFT)技术，可获得超细晶粒组织， 在普通碳素钢的基础上，依靠细晶强化使钢的强度的增加。 特点：塑性好，强度高。 存在的问题： （1）强屈比相对低（抗震要求）（2）焊接时晶粒长大 ，强度下降。（3）要求低温大变形，对设备有要求。
例如通过恰当的控制加热、冷却等参数， 使钢筋的强度提高、保持塑性，组织（从芯 部到表面）仍为珠光体+铁素体，无淬火组 织出现（图为：HTB600组织）。
11
1 基本概念与要求
1.2.2 按生产工艺 热处理 余热处理：热轧后利用热处理原理进行表面控制冷却，并利 用芯部余热自身完成回火处理所得的成品钢筋。其基圆上形 成环状的淬火自回火组织。
国家科技进步奖公示材料
国家科技进步奖公示材料项目名称：功率型高频宽温低功耗软磁铁氧体关键技术及其产业化提名者及提名意见：提名者：浙江省提名意见：功率型软磁铁氧体材料是国民经济和国防建设的关键基础材料，我国过去与国外差距巨大。
该项目开展了长期产学研合作研究，发明了锰锌和镍锌铁氧体多离子联合替代新技术，研发了高频宽温锰锌和镍锌功率铁氧体新配方，突破了锰锌和镍锌块体铁氧体烧结等生产关键技术和薄片铁氧体流延生产关键技术，建立了块体和薄片高频宽温低功耗铁氧体成套生产工艺。
系统创新和集成核心生产装备，分别建立了我国首条块体和薄片高频宽温低功耗铁氧体生产线，实现了规模化稳定生产。
该项目达到国际领先水平。
锰锌铁氧体工作频率由200kHz以下提高到5MHz，镍锌铁氧体工作频率达10MHz，功耗显著降低，温度特性明显改善。
已授权国家发明专利89项，制定国际、国家和行业标准10项，发表论文50多篇，出版著作1部。
项目参加企业发展为我国技术水平和产品性能最好的龙头企业，为我国国民经济、国防建设和重大科学工程作出了重要贡献。
该项目改变了我国功率铁氧体的落后面貌，推动我国功率型软磁铁氧体产业进入了世界先进行列。
经审查确认推荐材料真实有效。
提名该项目为国家科学技术进步奖二等奖。
项目简介功率铁氧体广泛应用于能源、信息、交通、国防等重要领域，是国民经济和国防建设的关键基础材料。
电力、电子设备的小型、高效和节能化，对功率铁氧体工作频率和功率损耗的要求日益提高。
我国功率铁氧体技术水平过去与国外差距巨大，受到专利和技术封锁，长期存在工作频率低、功率损耗高、温度特性差等严重问题。
该项目针对锰锌和镍锌功率铁氧体进行了长期产学研合作研究，解决了高频条件下保持低功耗的难题，突破了高频宽温低功耗功率铁氧体核心生产技术，实现了规模化生产和广泛应用，推动我国功率铁氧体跨入世界先进行列。
主要创新如下：（1）发明高频宽温铁氧体多离子联合替代新技术，揭示了离子替代对铁氧体磁性能、频率特性和温度特性的作用规律及机理，研发了高频宽温锰锌和镍锌功率铁氧体新配方。
(完整版)高强钢筋的发展趋势
高强钢筋的发展趋势目前，美国等多个主要工业化国家相继研制开发了600MPa级别的高强钢筋。
多年来，我国虽然为推广应用高强钢筋，采取了修订规范、开展示范工程等多项措施，但与发达国家相比，我国建筑行业所用钢筋强度普遍低1-2个等级，尤其是对于配置600MPa钢筋混凝土构件相关受力性能等方面的研究在我国尚属空白。
但高强高性能钢筋的推广应用是大势所趋，目前已经具备开展高强钢筋全面推广工作的前提条件，经济节约的高强钢筋将支撑我国的未来建筑。
一、我国高强钢筋应用现状我国高强钢筋应用比例偏小，推广进展缓慢高强钢筋是指强度级别为400MPa（俗称Ⅲ级钢筋）、500MPa的钢筋（俗称Ⅳ级钢筋）。
上世纪末，国外普遍提高了混凝土结构中钢筋的强度等级，以400MPa、500MPa强度级别作为主导受力钢筋，300MPa级作为辅助钢筋，200MPa 级钢筋则被淘汰。
国家标准《混凝土结构设计规范》副主编、中国建筑科学研究院研究员徐有邻介绍，在我国工程建设中应用的钢筋品种主要为HPB235、HRB335、HRB400，强度等级分别为235MPa、335MPa、400MPa，HPB235为热轧光面钢筋，HRB335、HRB400为热轧带肋钢筋。
HRB335（俗称Ⅱ级钢筋）是当前国内钢筋应用的最主要品种，HRB400钢筋于1996年开始在建筑工程领域推广，在2011年7月1日新的《混凝土结构设计规范》颁布实施后，房屋建筑工程中将淘汰HPB235钢筋，代之以新的HPB300热轧光面钢筋。
据中国钢铁工业协会副秘书长兼首席分析师迟京东介绍，2009年，占钢材总产量1/6左右的钢筋总产量为 1.2亿吨，其中400MPa及以上高强钢筋产量所占的比重达到31.8%；2010年钢筋总产量超过了1.41亿吨，其中400MPa及以上高强钢筋产量所占的比重达到40.4%左右。
除广泛应用的HRB（热轧带肋）钢筋外，RRB（余热处理）钢筋、HRBF（控轧细晶粒）钢筋也将得到应用。
超级钢,钢铁材料发展的理想方向
我国超级钢工业应用情况
超级钢在一汽的成功应用，对我国钢铁生产和用户都产生了巨大的鼓舞作用。促使超级钢的研究、开发、生产和应用在更大的范围内展开。2002年武钢、珠钢也开始进行超级钢的试制，并应用于二汽集团公司制作汽车部件。
国内钢铁企业对开发研制新一代钢铁材料表现出了浓厚的兴趣，宝钢、鞍钢、首钢、武钢、本钢、攀钢、珠钢、淮钢、唐钢等国内大中型钢铁企业都积极参与到超级钢的推广应用中。钢材用户对超级钢的进展也给予了充分的关注和支持，到2002年，宝钢、武钢、本钢、珠钢、首钢共生产了400MPa－500MPa超级钢5000多吨，用于一汽、二汽、吉林辉南车架厂、辽宁金州车架厂等单位。同时，用作汽车横梁、纵梁、辅助梁和建筑钢材的超级钢替代传给的低、微合金钢产品，节约了大量昂贵的合金元素，每吨可以降低成本200元－300元，取得了生产厂和用户双赢的效果。
超级钢研究现状
1997年日本首先提出了“超级钢”的概念，即在保持材料其性能及成本不变的前提下，把现有钢铁材料强度提高一倍，并启动“超级钢”在内的四大科研项目，预计10年完成研究工作希望2015年前后更换基础设施。2001年，欧盟启动“超细晶粒钢开发”计划，2002年，美国公布实施两个“超级钢开发项目”。我国1998年启动了国家重大基础研究计划项目（973项目），－“新一代钢铁材料的基础研究”课题。到2002年底，基础理论研究工作已基本完成，并成功开发200Mpa，400Mpa和800Mpa级超级细晶粒钢的生产工艺，现已在宝钢和本钢等厂家投入批量生产，该项目科研成果相继被列入国家高技术研究发展计划（863计划），正在全国各行业推广应用。
现在，由于超级钢扁平材和长、型材超级钢产品的成功开发，用普通碳素钢生产的３００兆帕～５００兆帕系列超级钢热轧板卷和中厚板，将逐步取代一部分这一级别的微合金钢和低合金高强度钢。长、型材领域在节省合金元素的前提下，可生产综合性能合格的３００兆帕～５００兆帕级带肋钢筋，同时具有优异的塑性、韧性、屈强比和良好的焊接性等，并大幅度降低成本。超级钢的开发成功与推广应用，可以不使用或较少使用昂贵的合金元素，有效地降低资源消耗，增加高附加值产品的生产能力，进而带动钢铁及相关领域的生产工艺、设备和产品的升级换代，全面提升钢铁基础材料产业的技术水平。另外，合金元素使用量的减少，还能够使废钢的回收利用变得容易，有利于环境保护。
一、高强钢筋应用技术
一、高强钢筋应用技术1.主要技术内容高强钢筋是指现行国家标准中的规定的屈服强度为400MPa和500MPa级的普通热轧带肋钢筋（HRB）和细晶粒热轧带肋钢筋（HRBF）。
普通热轧钢筋（HRB）多采用V、Nb或Ti等微合金化工艺进行生产，其工艺成熟、产品质量稳定，钢筋综合性能好。
细晶粒热轧钢筋（HRBF）通过控轧和控冷工艺获得超细组织，从而在不增加合金含量的基础上提高钢材的性能，细晶粒热轧钢筋焊接工艺要求高于普通热轧钢筋，应用中应予以注意。
经过多年的技术研究、产品开发和市场推广，目前400MPa 级钢筋已得到一定应用，500MPa级钢筋开始应用。
高强钢筋应用技术主要有设计应用技术、钢筋代换技术、钢筋加工及连接锚固技术等。
2.技术指标400MPa和500MPa级钢筋的技术指标应符合现行国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2的规定，设计及社工应用指标应符合《混凝土结构设计规范》GB50010、《混凝土结构工程施工质量验收规范》GB50204、《混凝土结构工程施工规范》（新编）及其他相关标准。
钢筋直径为6～50mm，400MPa级钢筋的屈服强度标准值为400N/mm2，抗拉强度标准值为540N/mm2，抗压强度设计值为360N/mm2；500MPa级钢筋的屈服强度标准值为500N/mm2，抗拉强度标准值为630N/mm2，抗压强度设计值为435N/mm2；对有抗震设防要求的结构，建议采用带后缀的“E”的抗震钢筋。
3.适用范围400MPa和500MPa级钢筋可应用于非抗震的和抗震设防地区的民用与工业建筑和一般构筑物，可用作钢筋混凝土结构构件的纵向受力钢筋和预应力混凝土构件的非预应力钢筋以及用作箍筋和构造钢筋等，相应结构梁板墙的混凝土强度等级不宜低于C25，柱不宜低于C30。
4.已应用的典型工程400MPa级钢筋再国内高层建筑、大型公共建筑、工业厂房、水电工程、桥梁工程以及构筑物等得到大量应用。
高强钢筋应用技术总结
高强钢筋应用技术总结《高强钢筋应用技术总结》是一篇好的范文，好的范文应该跟大家分享，这里给大家转摘到。
篇一：高强一、高强钢筋应用技术（一）前言HRB400级钢筋已作为高效钢筋被列为重点推广应用的建筑业10项新技术之一，推广应用HRB400等高强钢筋对有效利用自然资源，降低消耗，对提高钢筋结构安全储备等具有十分重要的意义。
多年来，为推广应用HRB400等高强钢筋有关部门采取了修订规范，开展试点等多种措施。
本文通过实际调研，找到制约HRB400级钢筋推广应用的原因，通过理论分析，找到问题的根本；通过工程实例，切实地论证合理地应用HRB400级钢筋所带来的经济效益。
（二）工程概况本工程为高级办公楼，其中车库要求空间大跨度大，主楼的办公室、会议室和裙楼的餐厅较多对跨度也有要求，根据这个特点，本工程在整体设计时，轴线布置跨度均较大，大部分跨度为8.4米。
HRB400级钢筋在这个工程里得到了很好的应用，所有框架梁主筋均采用HRB400级钢筋。
图1 HRB400 钢筋用量地下室和裙楼部位结构大量的使用了HRB400级钢筋，达到设计要求并满足房间的使用功能。
1图2 HRB400级钢筋现场码放（三）HRB400级钢筋的特点HRB400级钢筋是在对HRB335级钢筋化学成分作了微调，调整了钢材C、Si、Mn元素的含量。
利用钒、铌、钛在钢中的沉淀强化作用，细化钢的晶粒、改善金相组织、提高钢材的强度。
HRB400级钢筋产品的直径为6mm～50 mm，标准推荐直径为6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm、40mm、50 mm，虽未推荐仍保留的公称直径有14mm、18mm、22mm、28mm、36 mm几种。
但目前设计和施工中一般均在钢筋直径较大时（如大于等于16mm或18mm）采用HRB400级钢筋，较小时采用HRB335级钢筋（一般直径在12mm到18mm之间）或HPB235级钢筋（一般为12mm以下，并在各种结构箍筋和板筋及剪力墙结构主筋中大量使用）。
细晶粒热轧钢筋牌号
细晶粒热轧钢筋牌号近年来，以细晶粒热轧钢筋（Fine-Grain Hot-Rolled Bar，简称FGHRB）为代表的高强钢筋材料在工程建设领域中得到了广泛的应用。
细晶粒热轧钢筋的牌号是衡量其性能和质量的重要标志，本文将从牌号的定义以及常见的细晶粒热轧钢筋牌号进行介绍。
一、细晶粒热轧钢筋牌号的定义细晶粒热轧钢筋牌号是指钢筋材料在生产过程中，根据其化学成分、力学性能等参数的不同，进行分类和编号的体系化标识。
牌号的定义直接影响着细晶粒热轧钢筋的选择和应用范围。
通常，牌号会包含钢筋的强度等级、化学成分、金相组织和生产标准等信息。
二、常见的细晶粒热轧钢筋牌号1. HRB400EHRB400E是一种高强度的细晶粒热轧钢筋牌号。
其中，HRB表示Hot-Rolled Bar的缩写，400表示材料的抗拉强度达到400MPa，E表示细晶粒钢筋。
这种钢筋具有较高的强度和良好的韧性，广泛应用于建筑、桥梁等工程领域。
2. HRB335EHRB335E是一种中强度的细晶粒热轧钢筋牌号。
335表示材料的抗拉强度达到335MPa，E同样表示细晶粒钢筋。
相比HRB400E，HRB335E的强度略低，但其具有更好的可焊性和可加工性，适用于一些对焊接和加工性能要求较高的工程项目。
3. HRB500EHRB500E是一种超高强度的细晶粒热轧钢筋牌号。
500表示材料的抗拉强度达到500MPa，E同样表示细晶粒钢筋。
这种钢筋具有出色的抗震性能和强度，适用于地震频发地区和苛刻的工程条件下。
4. HRB400LHRB400L是一种低合金细晶粒热轧钢筋牌号。
L表示Low-Alloy的缩写，意味着该钢筋中添加了一定的合金元素，如铬、钼等。
相比普通的细晶粒热轧钢筋，HRB400L具有更好的强度和韧性平衡性能，适用于对钢筋材料性能要求较高的工程项目。
5. HRB400BHRB400B是一种弹塑性细晶粒热轧钢筋牌号。
B表示Bainite的缩写，该钢筋通过定向控制钢筋的冷却方式，使其在冷却过程中形成马氏体和贝氏体组织，从而提高钢筋的塑性和韧性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1
《高性能细晶粒钢筋规模化生产及应用关
键技术》项目简介
细晶高强钢筋是近年来我国自主开发节约型高强度钢筋，其产品应用可在节约合金资源的条件下促进高强钢筋的推广，从而具有节材、资源节约等经济社会效益。
钢筋产品是我国钢产量中所占比重最大的品种，2011年我国钢筋产量为1.5亿吨占全年粗钢产量的22%。
另一方面，我国具有细晶高强钢筋的生产能力，有产品标准，但却没有细晶粒钢筋牌号产品应用。
近年来，为促进节能减排、节材降耗，我国大力推广高强钢筋的使用。
本项目对细晶高强钢筋在建筑中应用的关键技术进行集成创新，形成细晶高强钢筋应用的系统化技术标准，将有利于促进细晶高强钢筋以及高强钢筋的推广应用。
主要技术进步包括：
1）提出细晶高强钢筋SH-CCT曲线，提出t8/5与HAZ 组织、硬度关系图，以及规范t8/5的时间范围。
提出适用细晶高强钢筋的焊接工艺和允许规格，解决细晶高强钢筋无焊接依据的问题。
2）依据内应力集中的材料在受力状态下对腐蚀介质具有腐蚀敏感性原理，为检测细晶高强钢筋的应力腐蚀敏感性，开发出适用的应力腐蚀试验机。
3）为进行细晶高强钢筋用于工程结构中耐蚀性能的检
测，设计开发模拟海洋腐蚀耐蚀性能检测方法，并试制了条件环境箱。
4）完成系统的细晶高强钢筋应用技术试验研究，为细晶高强钢筋在混凝土结构中应用的安全性、经济性提供了可靠的依据；将细晶高强钢筋纳入相关设计、施工及验收规范，为全面推广应用技术基础。
项目开发出适用于细晶高强钢筋的测试、应用技术，并将成果纳入到相应标准规范中，解决了细晶高强钢筋没有设计、应用、施工依据的问题。
本项目授权专利1项，制定标准规范5项，发表论文38篇。
该成果实施后形成显著的经济效益和社会效益。
已有应用证明的经济效益显示，近三年新增利润3648万元，节支总额5860万元，而另一方面我国具有细晶高强钢筋生产能力的企业为数众多，无法一一统计。
该成果也促进了400~500MPa级高强钢筋的应用，在我国建筑用钢筋用钢量基础上，可达到节材12%~21%的效果。
以400MPa级细晶高强钢筋代替HRB335可节约用钢量12%~14%，2010年HRB335钢筋使用量8198万吨，如使用400MPa级细晶高强钢筋可节约用钢量983~1147万吨。
并可节约水资源8428万吨，减少二氧化碳排放量5.9亿立方米，减少煤气消耗1352亿立方米，减少二氧化硫排放量约2744吨，节省大量铁矿资源。
而细晶高强钢筋的使用，不仅可以减少钢筋用量，亦可减少炼钢
过程中合金的用量，结合我国巨大的钢筋产量，细晶高强钢筋的应用具有显著的双重经济效益。
同时，减少钢筋和合金用量，可以减少炼钢过程中的资源消耗、环境污染，减少合金元素的开采造成的环境破坏等社会效益。
