迈克尔逊干涉仪的调节和使用教学目的1、了解光的干涉花样形成的原理，能区别等倾干涉和等厚干涉；2、学会使用迈克尔逊干涉仪，并能用其测量激光的波长；3、形成实事求是的科学态度和严谨、细致的工作作风。
重难点重点：迈克尔逊干涉仪的调整和使用难点：1）干涉花样形成的原理；2）白光干涉图样的调节教学方法讲授与演示相结合学时3学时一、实验简介光的干涉是重要的光学现象之一，是光的波动性的重要实验依据。
两列频率相同、振动方向相同和位相差恒定的相干光在空间相交区域将会发生相互加强或减弱现象，即光的干涉现象。
相干光源的获取除用激光外，在实验室中一般是将同一光源采用分波阵面或分振幅两种方法获得，并使其在空间经不同路径后会合产生干涉。
根据干涉条纹数目和间距的变化与光程差、波长等的关系式，可以测出微小长度变化(光波波长数量级)和微小角度变化等，因此干涉现象在照相技术、测量技术、平面角检测技术、材料应力及形变研究等领域有着广泛地应用。
在物理学史上，迈克尔逊曾用自己发明的光学干涉仪器进行实验，精确地测量微小“长度”，否定了“以太”的存在，这个著名实验为近代物理学的诞生和兴起开辟了道路，1907年获诺贝尔奖。
迈克尔逊干涉仪原理简明，构思巧妙，堪称精密光学仪器的典范。
随着对仪器的不断改进，还能用于光谱线精细结构的研究和利用光波标定标准米尺等实验。
目前，根据迈克尔逊干涉仪的基本原理，研制的各种精密仪器已广泛地应用于生产生活和科技领域。
如观察干涉现象，研究许多物理因素（如温度、压强、电场、磁场等）对光传播的影响，测波长、测折射率等。
二、实验目的1、了解迈克尔逊干涉仪的结构和干涉花样的形成原理；2、学会迈克尔逊干涉仪的调整和使用方法；3、观察等倾干涉条纹，测量He Ne -激光的波长；4、了解钠光、白光干涉花样的特点。
在迈克尔逊干涉仪中产生的干涉等效于膜'12,M M 的薄膜干涉。
两束光的光程差为：（一）、扩展光源产生的干涉图（定域干涉）1、1M 和'2M 严格平行——等倾干涉条纹特点：1）明暗相间的同心圆纹，条纹定域在 无穷远（需用会聚透镜成像在光屏上）；2）中心级次最高，2k d =； 3）d 增大，条纹从中心向外“涌出”， d 减小，条纹向中心“陷入”，每“涌出” 或“陷入”一个条纹，间距的改变为2λ，“涌出”和“陷入”的交接点为0d =情况（无条纹）。
迈克尔逊干涉仪的调整与应用实验要点
要点（1）实验前请认真阅读“实验须知”、“实验内容”及本要点：测波长的同学需每冒出（或缩进）50环，读一次M镜的位置，至少连续测18组，将数据填入表格，并观察其实验现象。
测线膨胀系数的同学可以采用按升高（降低）一定的温度（例如2℃）测量试件伸长量的方法(采用逐差法)进行测量，要求连续测量8组；也可以采用按试件一定的伸长量（例如由20个干涉环变化算出的光程差），测出所需升高（降低）温度的方法进行测量，要求连续测量8组。
注：测波长或测线膨胀系数只需做其中之一，但两个实验都需要掌握；请注意F盘上的数据处理文件（迈克尔逊干涉仪的调整与应用数据处理、线膨胀系数测量数据处理(据环数记温度)、线膨胀系数测量数据处理(据温度记环数)）。
（2）将所测量数据输入相应的数据处理文件（位于F盘，共有迈克尔逊干涉仪的调整与应用数据处理、线膨胀系数测量数据处理(据环数记温度)、线膨胀系数测量数据处理(据温度记环数)三个文件）让老师检查数据是否合格。
（3）数据合格后重新用新报告纸按要求记录所测数据（并记录其标准值或参考值，详见附录1 数据记录要求），将原始数据与仪器使用登记本一并让老师签字，并了解如何处理所测数据（详见附录2 数据处理要求）及逐差法相关知识（附录3 逐差法处理实验数据）；（4）在预习报告后根据实际实验加上实验内容、实验步骤；（5）重新对仪器进行调节，熟悉调节要点，并观察相应的实验现象，掌握迈克尔逊干涉仪及线膨胀系数测定仪的调节与使用；（6）掌握迈克尔逊干涉仪仿真实验的使用，并利用其进行复习及进行实验，注意“迈克尔逊干涉仪(仿真实验演示).swf”文件（可以回去再做）。
（7）拟定利用迈克尔逊干涉仪测量透明薄片的折射率（厚度）的实验方案，并利用仿真实验来验证实验方案（可以回去再做）。
（8）（选做）利用仿真实验测量测量钠光的波长、钠黄光双线的波长差、钠光的相干长度等（可以回去再做）。
（9）完成相应实验后，请收拾好仪器，整理好桌面，关好计算机才能离开实验室。
迈克耳孙干涉仪的调节和使用实验报告

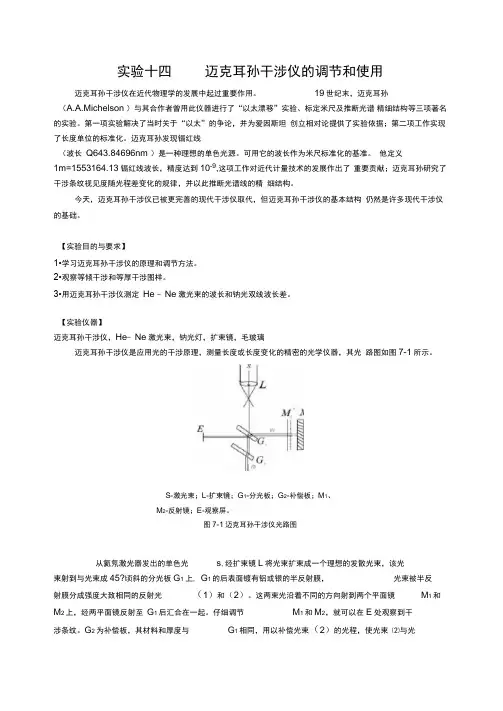

实验十四迈克耳孙干涉仪的调节和使用迈克耳孙干涉仪在近代物理学的发展中起过重要作用。
19世纪末，迈克耳孙（A.A.Michelson ）与其合作者曾用此仪器进行了“以太漂移”实验、标定米尺及推断光谱精细结构等三项著名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦创立相对论提供了实验依据；第二项工作实现了长度单位的标准化。
迈克耳孙发现镉红线（波长Q643.84696nm ）是一种理想的单色光源。
可用它的波长作为米尺标准化的基准。
他定义1m=1553164.13镉红线波长，精度达到10-9,这项工作对近代计量技术的发展作出了重要贡献；迈克耳孙研究了干涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。
今天，迈克耳孙干涉仪已被更完善的现代干涉仪取代，但迈克耳孙干涉仪的基本结构仍然是许多现代干涉仪的基础。
【实验目的与要求】1•学习迈克耳孙干涉仪的原理和调节方法。
2•观察等倾干涉和等厚干涉图样。
3•用迈克耳孙干涉仪测定He - Ne激光束的波长和钠光双线波长差。
【实验仪器】迈克耳孙干涉仪，He- Ne激光束，钠光灯，扩束镜，毛玻璃迈克耳孙干涉仪是应用光的干涉原理，测量长度或长度变化的精密的光学仪器，其光路图如图7-1所示。
S-激光束；L-扩束镜；G1-分光板；G2-补偿板；M1、M2-反射镜；E-观察屏。
图7-1迈克耳孙干涉仪光路图从氦氖激光器发出的单色光s,经扩束镜L将光束扩束成一个理想的发散光束，该光束射到与光束成45?顷斜的分光板G1 上, G1的后表面镀有铝或银的半反射膜，光束被半反射膜分成强度大致相同的反射光（1）和（2）。
这两束光沿着不同的方向射到两个平面镜M1和M2上，经两平面镜反射至G1后汇合在一起。
仔细调节M1和M2，就可以在E处观察到干涉条纹。
G2为补偿板，其材料和厚度与G1相同，用以补偿光束（2）的光程，使光束⑵与光精品文档束⑴在玻璃中走过的光程大致相等。
I. 12~M VMUifif调节粥丝；4TMS%刍一现察屏：了-粗谀手轮；螺络9一微调鼓轮土Uh 口一反射S1M2的微调装逐’HS 丁一2边克耳孙干渉仪的结构国迈克耳孙干涉仪的结构图如图7-2所示。
迈克尔逊干涉仪实验报告数据处理

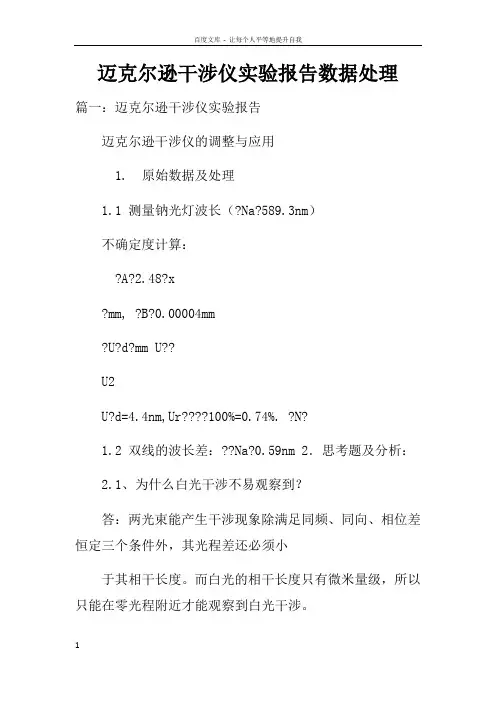

迈克尔逊干涉仪实验报告数据处理篇一：迈克尔逊干涉仪实验报告迈克尔逊干涉仪的调整与应用1. 原始数据及处理1.1 测量钠光灯波长（?Na?589.3nm）不确定度计算：?A?2.48?x?mm, ?B?0.00004mm?U?d?mm U??U2U?d=4.4nm,Ur????100%=0.74%. ?N?1.2 双线的波长差：??Na?0.59nm 2．思考题及分析：2.1、为什么白光干涉不易观察到？答：两光束能产生干涉现象除满足同频、同向、相位差恒定三个条件外，其光程差还必须小于其相干长度。

而白光的相干长度只有微米量级，所以只能在零光程附近才能观察到白光干涉。
2.2、为什么M1和M2没有严格垂直时，眼睛移动干涉条纹会吞吐？答：因为没有严格垂直时，会形成一个披肩状的光学腔。
各处的光程差不相同，其干涉条纹的级数也会不同。
所以眼睛移动时，干涉条纹会吞吐。
2.3、讨论干涉条纹吐出或吞入时的光程差变化情况。
答：吞入时，光程差变小。
而吐出时，光程差则变大。
2.4、为什么要加补偿板？答：因为分束板的加入，使其中一路光束比另一光束附加了一定的光程。
所以加入与分束板厚度相同的补偿板来补偿这部分光程差。
2.5、如何设计一个实验，利用迈克尔逊干涉仪测玻璃的折射率？答：以白光发生干涉现象时，确定零光程处。
测定在光路中加入玻璃与否，白光产生干涉时M2镜移动的距离。
再根据所加入玻璃的厚度，计算出玻璃的折射率。
2.6、试根据迈克尔逊干涉仪的光路，说明各光学元件的作用，并简要叙述调出等倾干涉、等厚干涉和白光干涉条纹的条件及程序．答：分束板：将光束分为两路光束。
补偿板：补偿因分束板产生的光程差。
粗调螺丝：调节使其与M1镜大致垂直。
细调拉丝：精密调节M2镜的方位，使使其与M1M2镜的方位，镜严格垂直。
鼓轮：调节M2镜的位置，使光学腔的厚度改变。
等倾干涉：光学腔应严格平行。
等厚干涉：此时光学腔为披肩状。
白光干涉：零光程处附近。
2.7、如何利用干涉条纹“吞”、“吐”现象，测定单色光的波长? 答：数一定量的“吞”或“吐”，再根据公式??2?d?N计算。
