水泵进出口管径计算
对照表之水泵管径流速流量
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Q——断面水流量（m3/s）C——Chezy糙率系数（m1/2/s）A——断面面积（m2）R——水力半径（m）S——水力坡度（m/m）Darcy-Weisbach公式h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流过渡区10<<500（1）（2）紊流粗糙区>500达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
水泵进出管道上的流程
一、泵的吸入口管道流程：1、管径离心泵入口管径应比进口直径达1-2级后相等；往复泵入口管径应比进口直径达1-3宗级后相等；总之，需要进行水利学计算，应满足泵必须的汽蚀余量的要求。
2、管道的坡度若泵进出口管线可能从在气体，而吸液设备高于泵时，则进口管道由吸液设备坡向泵，坡度最小为1：6为宜。
3、切断阀为了便于维修和开车，应设置切断阀并尽可能的靠近泵入口，口径应与管径相同。
为了节约阀门的投资，当吸入管径比进口管径达两级时，可选用比进口管径大一级的阀门，但需要验算汽蚀余量。
若系统只有一台泵，切断阀压力等级应与进口管道相同，若有两台或两台以上泵时，则切断阀及他与泵之间的管件等级至少应为正常操作温度下最大出口压力的3/4。
4、过滤器小间隙泵，如：螺杆泵、齿轮泵、注塞泵等应设永久性过滤器。
每台装一个，位于切断阀与泵进口之间。
离心泵除物料脏或特殊要求外，一般不设永久性过滤器，但要求设开车用临时过滤器。
当口径大于或等于40时，也可设永久性过滤器，经常采用Y型过滤器，安装紧靠泵吸入管道切断阀的下游。
5、缓冲罐往复泵当汽蚀余量必能满足要求时，可在绷得进口管道上设置缓冲罐。
二、泵排除管道流程：1、切断阀泵出口应设置切断阀，门的口径应与管径相同。
若管径比泵的出口管径竟大一级或大两级以上时，则阀门可比管径小一级。
对于进出口压差大于4.0Mpa 的离心泵宜设串联的双切断阀。
2、止回阀容积式泵通常不设止回阀。
每台离心泵或漩涡泵在泵出口与切断阀之间应设置止回阀，直径与切断阀相同。
泵出口管线为分支时，宜在泵出口总线上设置止回阀。
对于进出口压差大于4.0Mpa的离心泵宜设串联的双切断阀。
3、泄压阀每台往复泵和转子泵出口与第一个阀门之间，应设置安全阀，若泵自备，则可不另设。
蒸汽往复泵出口一般不设泄压阀，但当泵失控时压力可能超过泵体虽能承受的压力或泵压力超过下游系统有较大影响时，应在泵出口处设置泄压阀。
其他类型泵若关闭出口阀压力可能增大会毁坏管道或设备时，应设置安全阀。
泵进出口管道大小及布置
泵和管道进出口大小问题：泵的进水口一般大于出口，因为吸口为低压力，水的密度小流速慢，为了满足供水平衡要求和保证入口有一定的压头，防止汽蚀，一般都大；出水口流速快，同管径流量大，所以决定连接的吸水口要大于出水的。
口管径大吸入阻力小，有利于泵吸入介质，出口管径小，有利于泵出口压力保持。
通常泵的吸水口管径一般大于出口管径，根据管径不同吸水管流速也不同。
管径小于250时为1～1.2m/s，管径250～1000时1.2～1.6 m/s，从技术上考虑，水流的最大速度应不超过2.5～3.0米/秒，最小速度不得小于0.6米/秒（防止沉积）。
安装泵时对管道有哪些要求：进行泵的进出口管路的安装时应注意：一、吸入和排出管路应该有支架。
一般情况下泵应不承受管路负荷。
二、对于大的管路应该有挠性连接，尽量减少由于管路错位误差、管路伸缩、地基下沉对泵造成的影响。
三、为了防止漏气，吸入管路尽可能法兰连接。
吸入口漏气十分难以发现，应加以小心。
四、吸入管路的布置，一定要设法使得从吸入面到泵具有有向上的坡度(1/50左右)以使管路中不存空气，但是管道淹没在水下时，从吸水管到泵取向下的坡度。
五、有变径管时，为防止空气积存，最好不用同心管，而选用偏心管。
六、安装于吸入侧的闸阀，为避免积存空气，应安装成水平方向或向下倾斜。
七、弯曲部位尽可能做到平缓，减少弯头个数，且要设法避免设置在靠近泵进口部位。
八、吸入管路上安装仪器仪表时应尽量避开弯头、变径等部位，避开流动不规则性对测量的影响。
九、入口管路应设置过滤装置或拦污设备，以避免杂质进入泵内进行循环。
并定期清除污物，防止堵塞入口管路。
十、对于并联运行泵的吸入管，如果接到公共的母管上，往往会发生入口压力的不平衡，所以应采用独立的进水管。
十一、为了调节泵的工况，排出管路应安装闸阀或截止阀。
十二、为防止突然断电时泵的倒转和受水锤冲击，排出管路应安装逆止阀，并安装在闸阀的后面。
十三、在排出管路上最好安装压力表，以观察系统和泵工作状况，注意尽量避开弯头和阀，以免产生误差。
水的流量与管径的压力的计算公式
1、如何用潜水泵的管径来计算水的流量Q=4.44F*((p2-p1)/ρ）0.5流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。
以上全部为国际单位制。
适用介质为液体，如气体需乘以一系数。
由Q＝F*v可算出与管径关系。
以上为稳定流动公式。
2、请问流水的流量与管径的压力的计算公式是什么？管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？问题补充：从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大Q=[H/（SL）]^(1/2)式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911把H=120米，L=1800米及S=6.911代入流量公式得Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕管道出口挡板的静水总压力为F：F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿3、管径与流量的计算公式请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系：Q=π×r^4×Δp/(8ηL)4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。
水泵流量及压力扬程
水泵流量Q= 25m^3/h = m^3/s管道流速取2m/s 左右，则管内径D=[4Q/]^(1/2)=[4**2)]^(1/2)=采纳管径D= 70 mm = m,流速V=[4Q/]^(1/2)= m/s管道摩阻S=^2/D^=*^2/^ = 2122水泵扬程H=h+SLQ^2=170+2122*600*^2 = 231 m配套电动机功率N=k =**231/ = kw注：式中， H——水泵扬程，单位m；S——管道摩阻， S=^2/d^,n 为管内壁糙率，钢管可取 n=，D为内径，以 m为单位。
L——管道长度，以 m为单位；Q——流量，以 m^3/s 为单位。
P ——电动机功率， kw； k ——水泵电动机机组的总效率，取50%，选定水泵、电动机后，功率可按实质状况精准确立。
按扬程和出水量来选择，与管道长度没关。
实质计算应为 :( 要扬程 +管道阻力 )*(1+ 泵的消耗 ). 所以应为 :(50+10)*=66米所以泵的扬程应选在65-75 米之间 , 再加上你需要的流量, 泵就能补水泵和给水泵计算方法相同。
补水泵的流量Q由需要而定，即单位时间锅炉水补给量。
补水泵的扬程由提水高度、锅炉压力水头以及管路的沿程水头损失和局部水头损失而定。
设管长为 L，沿程阻力系数为k，局部阻力系数为j, 提水高度为Z, 锅炉压力为P，水的密度为p，重力加快度用g 表示，则补水泵扬程:H = Z+P/(pg)+(kL/D)V^2/(2g)+jV^2/(2g)式中均匀流速V=4Q/ （ ^2 ），D为管内径。
关于循环泵，流量自然看需要而定，流量确立后，算出循环回路的水头损失总和就是泵之扬程。
水泵排水管路弯头处扬程损失怎么计算???????假如所用弯头的内径和弯头中心的曲率半径是1:1的 , 则每个弯头的阻力系数是( 圆滑内壁为。
损失压力H=阻力系数* 该弯头后流速的平方/g的 2 倍。
总的压力损失等于弯头个数的倍数。

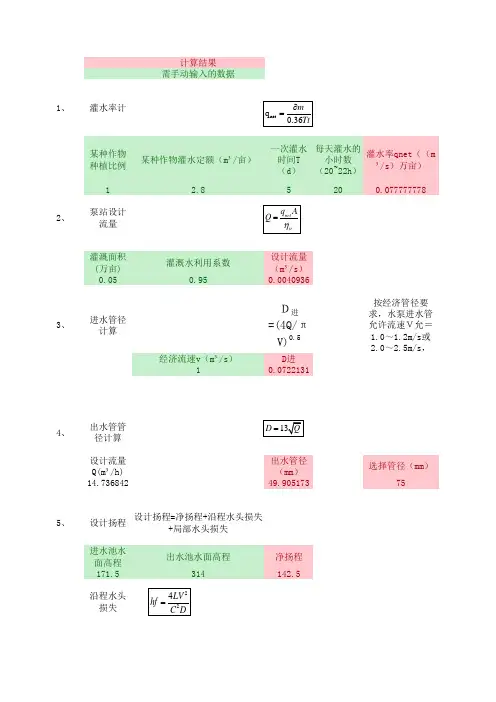

灌溉-泵站计算
计算结果需手动输入的数据1、灌水率计算某种作物种植比例某种作物灌水定额（m³/亩）一次灌水时间T （d）每天灌水的小时数（20~22h）灌水率qnet（（m³/s）万亩）12.85200.0777777782、泵站设计流量灌溉面积(万亩)灌溉水利用系数设计流量（m³/s）0.050.950.00409363、进水管径计算Ｄ进=(4Q/πV)0.5求，水泵进水管允许流速Ｖ允＝1.0～经济流速v（m³/s）D进10.07221314、出水管管径计算设计流量Q(m³/h)出水管径（mm）选择管径（mm）14.73684249.905173755、设计扬程扬程=净扬程+沿程水头损失+局部水头损失进水池水面高程出水池水面高程净扬程171.5314142.5沿程水头损失抽水管长度L流速出水管管径管道糙率谢才系数C5500.4614936650.10630.01439.0206、初选泵型D12-25×8型泵扬程H（m）流量Q （L/s）效率η（%）气蚀（m）225.6 2.084422003.47542184 4.1753 2.57、实际扬程及流量计算流量Q抽水管长度L流速出水管管径管道糙率谢才系数C0.00417949.040.4701104110.10630.01439.01972251水泵符合设计要求，②水泵运行接近设计要求。
＝1.0～1.2m/s或2.0～2.5m/s，沿程水头损失局部水头损失设计扬程2.8950.290145.6853.185电机功率（kw）18.518.5沿程水头损失局部水头损失实际扬程5.1837330650.518373306148.2021064。
水的流量与管径的压力的计算公式
1、如何用潜水泵的管径来计算水的流量Q=4.44F*((p2-p1)/ρ）0.5流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。
以上全部为国际单位制。
适用介质为液体，如气体需乘以一系数。
由Q＝F*v可算出与管径关系。
以上为稳定流动公式。
2、请问流水的流量与管径的压力的计算公式是什么？管道的内直径205mm,高度120m,管道xx是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？问题补充：从高度为120米的地方用一根管道内直径为205mm管道xx是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大Q=[H/（SL）]^(1/2)式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911把H=120米，L=1800米及S=6.911代入流量公式得Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒 = 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：管道出口挡板中心的静水压强 P=pgH=1000*9.8*180=1764000 xx管道出口挡板的静水总压力为F：F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 xx3、管径与流量的计算公式 0分请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?流体在水平圆管xx层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，xxL，以及流体的粘滞系数η有以下关系：Q =π×r^4×Δp/(8ηL)4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。
对照表之水泵管径流速流量
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Q——断面水流量（m3/s）C——Chezy糙率系数（m1/2/s）A——断面面积（m2）R——水力半径（m）S——水力坡度（m/m）Darcy-Weisbach公式h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征适用条件水力公式、摩阻系数符号意义区水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流过渡区10<<500（1）（2）紊流粗糙区>500达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
对照表之水泵管径流速流量
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）Darcy-Weisbach公式h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
水的流量与管径的压力的计算公式
For personal use only in study and research; not for commercial use1、如何用潜水泵的管径来计算水的流量Q=4.44F*((p2-p1)/ρ）0.5流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。
以上全部为国际单位制。
适用介质为液体，如气体需乘以一系数。
由Q＝F*v可算出与管径关系。
以上为稳定流动公式。
2、请问流水的流量与管径的压力的计算公式是什么？管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？问题补充：从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大Q=[H/（SL）]^(1/2)式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911把H=120米，L=1800米及S=6.911代入流量公式得Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕管道出口挡板的静水总压力为F：F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿3、管径与流量的计算公式请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系：Q=π×r^4×Δp/(8ηL)4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。
最全的水泵选型及其管道选择相关计算
• 3．水泵特性曲线
• 水泵各参数之间存在一定联系，在一定转速 下，扬程与流量关系。用曲线形式表示水泵 性能参数之间的关系，称为水泵性能曲线， 或者水泵特性曲线。一般横坐标表示流量， 纵坐标表示扬程，效率，轴功率和汽蚀余量 等，如下图示例水泵特性曲线：
• 太阳能热水系统中选择水泵的时候遵循下列原则： • ①在太阳热水系统中，在满足扬程和流量要求的 条件下，应选择功率较小的泵； • ②在强迫循环系统中，水温≥50℃时宜选用热水泵； • ③泵与传热工质应有很好的相容性； • ④水泵选择时，还要注意管径及电源选择（220V 或380V）。 • 水泵的流量、扬程应根据给水系统所需的流量、 压力确定。由流量、扬程查水泵性能表（工作曲 线）即可确定其型号。根据水泵在系统中的作用， 可分为集热循环泵，水箱间循环泵、补水泵、给 水泵（或增压泵），管道循环泵。因此水泵在系 统中的作用主要有补水、循环、增压。
• • •
– – –
同时用水概率表 压力罐式增压泵 气压给水设备选择要点
气压给水设备采用变压式。 气压水罐内的最小压力，应按最不利处的配水点所 需水压计算确定。 气压给水设备气压水罐的总容积和气压水罐水的调 节容积，应按下列公式计算：
• • • •
V2＝ Vx/(1-аb) Vx＝β· C· qb /4nmax 式中V2————气压水管的总容积（m3）； Vx————罐内水的调节容积；
• 三、水箱间循环泵选型
• 扬程：两水箱进出口静高差＋管道水头损 失 • 循环流量：考虑水箱间循环回水管道的流 量确定水泵的流量范围。 • 部分循环水泵参数及性能曲线
• 二、增压泵 • 太阳能热水系统中用到的增压泵按控制方式分为： 水流开关式、压力开关式和变频控制。 • 供水方式有两种：下行上供和上行下供两种。对 于下行上供的系统，增压泵或供水泵只能采用压 力开关式或变频控制；而对于上行下供的系统， 则可采用水流开关式或压力开关式或变频控制的 泵。实现增压和循环的泵为压力开关控制的泵。 对于定时用水的系统可采用定时开关加普通热水 循环泵（如PH＝251E） • 秒流量＝0.2 Kn（N· 0.75）1/2 • N——用水器具个数； • Kn——小时变化系数， Kn取2.5～5；
水泵选型计算公式(实用)-水泵选型的方法和步骤
水泵选型计算公式一、水泵选型计算1、水泵必须的排水能力 Q B =2024maxQ m 3/h 2、水泵扬程估算 H=K （H P +H X ） mH P ：排水高度；H X ：吸水高度；K ：管路损失系数，竖井K=1.1—1.5；斜井∂＜20°时K=1.3～1.35；∂=20°～30°时K=1.25～1.3；∂＞30°时K=1.2～1.25 二、管路选择计算 1、管径： '900'V Q d nπ=m Qn ：水泵额定流量；'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m2、管壁厚计算 ⎥⎦⎤⎢⎣⎡+----+=C P d P PPp )65.0(230*)65.0(230211σσδ mm d P ：标准管内径mm ；P ：水管内部工作阻力P=0.11Hsy （测地高度m ） Kg/cm 2；σ：许用应力，无缝管σ=8Kg/mm 2，焊管σ=6 Kg/mm 2，C=1mm ； 3、流速计算 2900d Q V nπ=m/s三、管路阻力损失计算∑+=g V g d LV h 22*22ξλ m ； 总阻力损失计算 h w =（h p +h x +gVp 22）*1.71.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22QH Q H H R WSY =-= Hsy ：测地高度 m 五、校验计算①吸水高度：Hx=Hs-h wx -g Vx 22m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0六、电机容量计算cm mm H Q KN ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时c η=0.95～0.98； K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；水力计算参数表。
水的流量与管径的压力的计算公式
水的流量与管径的压力的计算公式1、如何用潜水泵的管径来计算水的流量Q=4.44F*((p2-p1)/ρ)0.5流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。
以上全部为国际单位制。
适用介质为液体，如气体需乘以一系数。
由Q,F*v可算出与管径关系。
以上为稳定流动公式。
2、请问流水的流量与管径的压力的计算公式是什么, 管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少,管道的压力是多少，管道需要采用多厚无缝钢管,问题补充:从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水,管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大Q=[H/(SL)]^(1/2)式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911 把H=120米，L=1800米及S=6.911代入流量公式得Q=[120/(6.911*1800)]^(1/2) = 0.0982 立方米/秒 = 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算: 管道出口挡板中心的静水压强 P=pgH=1000*9.8*180=1764000 帕管道出口挡板的静水总压力为F:F=P*(3.14d^2 /4)=1764000*(3.14*0.205^2 /4)=58193.7 牛顿3、管径与流量的计算公式请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系:Q=π×r^4×Δp/(8ηL)4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系:P+ρV2/2=常数，V2表示速度的平方。
5.5-5.6 输水管管径计算
0.018 v2 1.02 m / s 2 0.785 0.15
1.5 1.5 1 3 1 3
1
1
• 所以，150mm管径的界限流量范围为10～18L/s，可见标
准管径的界限流量范围是很大的。
• 用同样的方法，可求出其它标准管径的界限流量。 • 由 D
1 ( fq n1 ) m可知
q f
1 n 1
m
D n 1 D 2.277
D
1.5 5.33 2 1
4 65L/s 50L/s
5 水塔
图5-11 由水泵供水的压力输水管
• 于是，常数k=0.001298，m=4.87，n=1.852
• 将以上参数与常数代入经济因素计算式， 得
86000 Ekm f ( p) b 86000 0.45 0.58 0.001298 4.87 (0.1085 0.034) 1.5 2512 0.68 0.39 • 各管段经济管径计算如下：
• 为求b 与α值，先求lgD及其与之对应的lg(c-a)值， 如表5-2所示。将表5-2所示的lgD与其对应的lg(ca)点绘在方格纸上，得图5-10所示的拟合直线，
该直线的斜率为α,其值为1.5；当lgD=0时, lg(ca)= lgb =3.4, 由此得b=2512。于是，每米管线造
价公式可表示为：
直线, 直线的斜率为α, D=1时的c-a值就是系数b 的值。 b和α除可用图解法求外，还可用最小二乘法求得。
•
c a bD c a bD lg(c a) lg b lg D
• 又令
x lg(c a) lg b lg D
2 2 x [lg( c a ) lg b lg D ]
水的流量与管径的压力的计算公式
1、如何用潜水泵的管径来计算水的流量Q=4.44F*((p2-p1)/ρ）0.5流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。
以上全部为国际单位制。
适用介质为液体，如气体需乘以一系数。
由Q＝F*v可算出与管径关系。
以上为稳定流动公式。
2、请问流水的流量与管径的压力的计算公式是什么？管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？问题补充：从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大Q=[H/（SL）]^(1/2)式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911把H=120米，L=1800米与S=6.911代入流量公式得Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕管道出口挡板的静水总压力为F：F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿3、管径与流量的计算公式请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以与流体的粘滞系数η有以下关系：Q=π×r^4×Δp/(8ηL)4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。
离心泵的几个实用公式
1、扬程计算：
扬程通常是指水泵所能够扬水的最高度，用H表示。
最常用的水泵扬程计算公式是
H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1 。
其中，H——扬程，m;p1，p2——泵进出口处液体的压力，Pa;c1，c2——流体在泵进出口处的流速，m/s;z1，z2——进出口高度，m;ρ——液体密度，kg/m3;g——重力加速度，m/s2。
2、水泵轴功率计算:
N(kW)=Q(m3/h)*H(m)*ρ(kg/m3)*g(N/kg)/η(0.6~0.85)/3600/1000 解释是：
N，轴功率，单位是千瓦（kW）
Q，流量，单位是立方米每小时（m3/h）
H，扬程，单位是米(m)
ρ，介质的密度，单位(kg/m3)
g，重力常数，9.8(N/kg)
0.6~0.85，是水泵的效率，一般流量大的取大值，流量小的取小值
3、流量：
Q（m3/h）=V*π*D2/4
V，介质流速（m/s），D，出口管径（m）
4、泵的效率：
水泵比转速是在相似定律的基础上导出的一个包括流量、扬程和转速在内的综合特征数,它是计算泵结构参数的基础。
泵的NPSHr,假设介质是常温清水，大专气压为1个大气压，则泵的最大吸入高度大致＝10.33－NPSHr－0.5（属m）。
