建筑接地装置
建筑电气施工技术5.2接地装置安装
图 5-33 接地干线与接地体的焊接示意图
20
• （二）接地装置的安装 • 1. 接地体的安装 • （1）垂直接地体的安装 • 沟挖好后，应尽快敷设接地体。接地体长度一般为2.5m，按设计位置将接地
体垂直打入地下，当打到接地体露出沟底的长度约150mm～200mm（沟深 0.8m～1m）时，停止打入。然后再打入相邻一根接地体，相邻接地体之间间 距不小于接地体长度的2倍，接地体与建筑物之间距离不能小于1.5米，接地 体应与地面垂直。接地体间连接一般用镀锌扁钢，扁钢规格和数量以及敷设 位置应按设计图规定，扁钢与接地体用焊接方法连接（搭接焊，焊接长度符 合规定）。扁钢应立放，这样既便于焊接，也可减少接地散流电阻。如图534所示。
1
1.5
16
三、施工工艺流程 接地装置安装的工艺流程如图 5-31 所示。
接地装置安装
接地线安装
接地电阻测试
图 5-31 接地装置安装施工工艺流程
17
（1一. ）接接地地体装安置装安前装的前准的备准备 1.垂接直地接体地安体装一前般的采准用备镀锌角钢或钢管制作。角钢厚度不小于 4mm，钢管壁厚不小于 3.5mm， 有效垂截直面接积地不体小一于般采48用mm镀2。锌所角用钢材或料钢不管应制有作严。重角锈钢蚀厚，度弯不曲小的于材4料mm必，须钢矫管直壁后厚方不可小使于用3。.5垂mm， 直接有地效体截一面般积采不用小于504m8mm×m25。0mm所×用5m材m料镀不锌应角有钢严或重Ф锈50蚀mm，镀弯锌曲钢的管材制料作必，须长矫度直一后般方为可2使.5用m，。 其下垂端直加接工地成体尖一形般。采用用角50钢mm制×作50时mm，×其5尖mm端镀应锌在角角钢钢或的Ф角50脊mm上镀，锌且钢两管个制斜作边，要长对度称一，般用为钢管 制作2称.时5，m也，用要其钢端下管部端制削加作尖工时，成也如尖要图形端5。部-3用削2 角尖所钢，示制如。水作图平时5-接，32地其所体尖示多端。采应水用在平角接Ф钢地16的体mm角多的脊采镀上用锌，Ф圆且1钢6两m或m个的40斜镀mm边锌×要圆4m对钢m 镀锌或扁40钢mm。×4mm镀锌扁钢。
建筑物的防雷与接地装置
建筑物的防雷与接地装置建筑物的防雷与接地系统，对于建筑物的安全性、稳定性，以及设备和人中的安全都具有重要的保证作用。
所以，必须采取有效措施进行防护。
通过防雷、接地系统，将雷电（直击雷、感应雷、雷电波）放电，强大的雷电流接收输入接地体，施放地中。
防雷装置是用来接受雷电放电的金属导体称为接闪器。
接闪器的组成的避雷针、避雷线、避雷带、避雷网等。
所有的接闪器都有要经过接地引下线与接地体相连，可靠的接地。
其接地电阻要求不超过10欧。
（11）建筑物的防雷措施建（构）筑物的防雷徒弟有分类，应符合以下要求：1）一级防雷的建筑物①具有等别重要用途的建筑物：如国家级的会堂，办公，科研，教学建筑，大学建筑案馆，大型博展馆，特大型和大型的铁路旅客站，国妹性航空港，通讯枢纽，国宾馆，大型旅游建筑，电视塔等。
②国家级生点文物保护的建筑物和构筑物。
③高度超过100m的建筑物。
④凡建筑物中有易燃、易爆物质的房屋。
2）二级防雷的建筑物①生要的或人员密集的大型建筑物，如部省级办公楼，省级会堂，博展、交通、通讯、广播等建筑物①②③④㈤，以及大型商店、影剧院等。
②省级重点文物保护的建筑物和构筑物。
③十九层及以上的住宅建筑和高度超过50m的其他民用建筑物。
④省级及以上大型计算中心和装有重要电子设备的建筑物。
⑤存入与生产制造易燃、易爆物质的房屋。
3）三级防雷建筑物①当年计算雷击次数大于或等于0.05次时，或通过调查确认需要防雷的建筑物。
②在建筑群中最高或位于建筑群过缘高度超过③高度15m及以上的构筑物，在雷电活动较弱地区（年平均暴日不超过15d）其高度可为20m 及以上。
④历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。
4）在确定建筑物防雷分级时，除按上述规定外，在雷电子频繁地区或强雷区可适当提高建筑物的防雷等级。
一类建筑物的防雷保护应符合以下要求：1）防止直击雷的保护措施①一般应采用独立避雷针或避雷线保护，接地电阻应小于100m。
建筑防雷接地装置型号
建筑防雷接地装置型号一、引言建筑防雷接地装置是一种用于保护建筑物、人员和设备免受雷电侵害的装置。
它可以将雷电电荷迅速导入地下，使得电荷扩散并消散，从而保护建筑物和其周围的人员和设备免受雷电侵害。
本文将介绍建筑防雷接地装置的型号。
二、建筑防雷接地装置的分类建筑防雷接地装置根据其工作原理和结构特点，可以分为以下几类：1. 金属接地网型金属接地网型建筑防雷接地装置主要是由铜排、镀锌钢管、接地极等组成，其工作原理是将建筑物接地，然后通过接地极将雷电电荷导入地下。
2. 直接接地型直接接地型建筑防雷接地装置主要由接地极和接地线组成，其工作原理是将接地极直接埋入地下，然后通过接地线将雷电电荷导入地下。
3. 电气化接地型电气化接地型建筑防雷接地装置主要是通过接地极和接地线将电气化接地系统与建筑物接地系统连接起来，然后将雷电电荷导入地下。
三、建筑防雷接地装置的型号1. YG-1型建筑防雷接地装置YG-1型建筑防雷接地装置是一种金属接地网型建筑防雷接地装置，主要由铜排、镀锌钢管和接地极组成。
它适用于建筑物、工厂、仓库等大型建筑物的防雷接地。
2. DG-1型建筑防雷接地装置DG-1型建筑防雷接地装置是一种直接接地型建筑防雷接地装置，主要由接地极和接地线组成。
它适用于小型建筑物、住宅、办公室等场所的防雷接地。
3. QJ-1型建筑防雷接地装置QJ-1型建筑防雷接地装置是一种电气化接地型建筑防雷接地装置，主要由接地极和接地线组成。
它适用于需要与电气化接地系统相连的建筑物，如医院、学校、商场等。
四、建筑防雷接地装置的技术参数1. YG-1型建筑防雷接地装置(1) 铜排规格：宽度为30mm，厚度为3mm；(2) 镀锌钢管规格：直径为25mm，壁厚为2mm；(3) 接地极规格：长度为2m，直径为50mm；(4) 导电性能：电阻小于0.1Ω。
2. DG-1型建筑防雷接地装置(1) 接地极规格：长度为1.5m，直径为40mm；(2) 接地线规格：直径为8mm；(3) 导电性能：电阻小于0.1Ω。
接地装置做法
接地装置做法接地装置安装应按以下程序进行：1建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4装置隐蔽：检查验收合格，才能覆土回填定位放线1按设计规定防雷装置接地体的位置进行放线。
沿接地体的线路，开挖接地体沟，以便打入接地体和敷设接地干线。
因为地层表面层容易受冻，冻土层会使接地电阻增大，且地表层易扰动被挖，而至损坏接地装置，所以接地装置应埋置于地表层以下，接地体还应埋设在土层电阻率较低和人们不常到达的地方。
（水平接地体局部埋置深度不应小于1m，并应局部包以绝缘物（50~80mm厚的沥青层）。
）水平接地体的加工制作：一般使用-40mm×40mm×4mm的镀锌扁钢人工接地体的安装1垂直接地体的安装：将接地体放在沟的中心线上，用大锤将接地体打入地下，顶部距地面不小于0.6m，间距不小于5m.接地极与地面应保持垂直打入，然后将镀锌扁钢调直置入沟内，依次将扁钢与接地体用电焊焊接。
扁钢应侧放而不可平放，扁钢与钢管连接的位置距接地体顶端100mm，焊接时将扁钢拉直，焊好后清除药皮，刷沥青漆做防腐处理，并将接地线引出至需要的位置，留有足够的连接高度，以待使用。
2水平接地体的安装：水平接地体多用于绕建筑四周的联合接地。
安装时应将扁钢侧放敷设在地沟内（不应平放），顶部埋设深度距地面不小于0.6m. 3铜板接地体应垂直安装，顶部距地面的距离不小于0.6m，接地极间的距离不小于5m.自然接地体安装1利用钢筋混凝土桩基基础做接地体：在作为防雷引下线的柱子（或者剪力墙内钢筋做引下线）位置处，将桩基础的抛头钢筋与承台梁主筋焊接，再与上面作为引下线的柱（或剪力墙）中钢筋焊接。
如果每一组桩基多于4根时，只须连接四角桩基的钢筋作为防雷接地体。
建筑物电气接地装置与防雷接地装置共用或相连的一般要求有哪些？-工程
建筑物电气接地装置与防雷接地装置共用或相连
的一般要求有哪些？-工程
建筑物电气接地装置与防雷接地装置共用或相连的一般要求有哪些？
（1）当低压电源用电缆引入时（包括全长电缆或架空线换电缆引入），应在电源引入处的总配电箱装设过电压保护器，
（2）当Y，yno或D，yno接线的配电变压器设在本建筑物内或外时，高压侧采用电缆进线的场合下，应在变压器高压侧的各相装设避雷器，
（3）在高压侧采用架空进线时，除按有关规定在高压侧装设避雷器外，还应在低压侧装设阀型避雷器。
（4）当采用一段金属铠装电缆或护套电缆穿金属管埋地进出建筑物时，其长度应大于2（m），但不小于15m。
电缆与架空线连接处应装设避雷器，电缆的金属外皮或金属管两端应接地，其冲击接地电阻不应大于10Ω。
在进出线端要与保护接地和防雷接地相连。

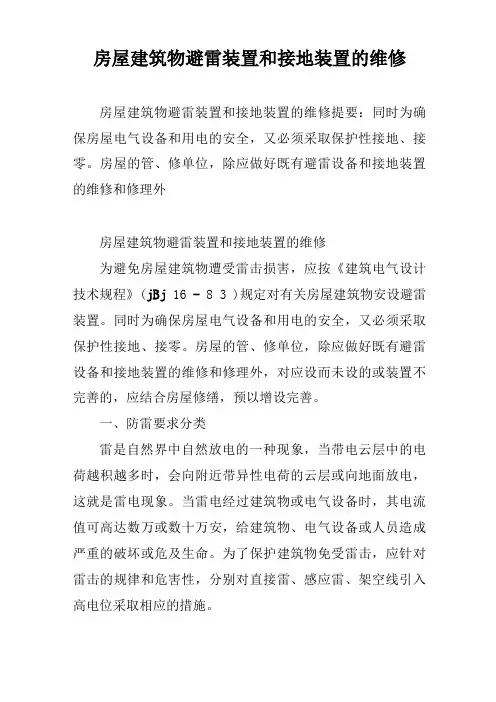

房屋建筑物避雷装置和接地装置的维修
房屋建筑物避雷装置和接地装置的维修房屋建筑物避雷装置和接地装置的维修提要：同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外房屋建筑物避雷装置和接地装置的维修为避免房屋建筑物遭受雷击损害，应按《建筑电气设计技术规程》(jBj 16 - 8 3 )规定对有关房屋建筑物安设避雷装置。
同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外，对应设而未设的或装置不完善的，应结合房屋修缮，预以增设完善。
一、防雷要求分类雷是自然界中自然放电的一种现象，当带电云层中的电荷越积越多时，会向附近带异性电荷的云层或向地面放电，这就是雷电现象。
当雷电经过建筑物或电气设备时，其电流值可高达数万或数十万安，给建筑物、电气设备或人员造成严重的破坏或危及生命。
为了保护建筑物免受雷击，应针对雷击的规律和危害性，分别对直接雷、感应雷、架空线引入高电位采取相应的措施。
（一）防雷等级的划分1.第一类凡在建筑物中存放爆炸物品，或经常发生瓦斯、蒸汽、尘埃与空气的混合物，因电火花发生爆炸，致使建筑物损坏或人员伤亡者。
2.第二类凡在建筑物中贮存大量易燃物品的房屋；或具有重要政治意义的民用建筑物。
3.第三类不属于第一、第二类的范围，而需要作防雷保护的建筑物。
（二）各类建筑物的防雷措施1.第一类建筑物（1）防止直接雷1）低于15m的建筑物，用独立避雷针保护，接地电阻小于10 Q，引下线距离墙面及接地装置距地下金属管道或电缆不小于3 m。
2）高地3 0m的建筑物，避雷针可装于建筑物屋顶，接地电阻小于5 Q，建筑物的钢筋及室内的金属设备，均应彼此连接接地。
避雷针应高出爆炸性管道3 m，离开5 m。
（2）防止感应雷1）非金属屋面用明装避雷网保护，金属或钢筋混凝土屋面可直接接地作防感应雷。
2）接地电阻小于5 Q,接地装置应沿建筑物四周环形敷设。
建筑电气设计002的接地装置
住宅建筑的照明主要应满足人们不同居住水平、不同居住条件的生活需要。
在住宅或公寓照明中，常用的光源有白炽灯和荧光灯两种。
住宅灯具的安装方式摘要：厨房、厕所采用防水吊线式；客厅、卧室、门厅、过道采用吸顶式灯具；吸顶式灯具尽可能选用节能型灯具，如三基色照明灯具，不但光线柔和悦目、无频闪、保护视力，而且具有多种色温。
在许多文献和国家制定的规范中，对住宅照明的照度都有所规定并给出其标准值。
表3.1列出的就是住宅建筑照明的照度标准值。
参照表6.1的标准值，厕所、走廊为0m工作面照度，其他为0.75m的工作面照度，则可得出本建筑主要照度、光源及灯型选择参考如下摘要：1.配电室、消防控制室、门厅摘要：300lx 三管格栅荧光灯；2.电梯机房摘要：50lx 日光灯；3.起居室摘要：200lx 白炽灯；4.卧室摘要：75lx 白炽灯；5.厨房摘要：100lx 白炽灯；6.餐厅摘要：100lx 白炽灯；7.卫生间摘要：75lx 白炽灯；8.走道、楼梯、阳台摘要：30lx 吸顶灯。
表 3.1 住宅建筑照明的照度标准值[2,136房间及场所参考平面及高度照度标准值/lx显色指数（Ra）起居室一般活动0.75m水平面10080书写、阅读300＊卧室一般活动75床头、阅读150＊餐厅15080卫生间10080厨房一般活动10080操作台台面150＊注摘要：带＊号的宜用混合照明。
3.5.2 应急照明设计应急照明是在正常照明系统因电源发生故障，不再提供正常照明的情况下，供人员疏散、保障平安或继续工作的照明。
其按用途可分为摘要：疏散照明、备用照明、平安照明。
1.疏散照明摘要：是在正常照明因故障熄灭后，为了避免发生意外事故，而需要对人员进行平安疏散时，在出口和通道设置的指示出口位置及方向的疏散标志灯和照亮疏散通道而设置的照明。
在疏散通道地面上提供的照度应达到1lx，最低不得小于0.5lx，且疏散照明的转换时间不应大于15s。
在人员密集的公共建筑、餐厅、宾馆、商场、地铁站、厂房等，应设置疏散照明。
建筑设计中的建筑接地规范要求
建筑设计中的建筑接地规范要求建筑接地是指将建筑物与地面形成良好的接触导通，使地面上的电流能够顺利地流到地下，从而确保建筑物内的安全。
建筑接地规范的要求十分重要，不仅涉及到建筑物本身的使用安全，还与人身安全密切相关。
本文将介绍建筑设计中的建筑接地规范要求，以及其重要性和实施方法。
一、建筑接地规范要求的重要性1. 保证人身安全建筑接地规范要求的主要目的是确保建筑物内部的电气设备和电路能够正常工作，同时避免电气设备损坏或引发火灾等事故。
通过正确实施建筑接地规范要求，可以有效地防止触电事故的发生，保障人身安全。
2. 保护电气设备良好的建筑接地可以降低电流的阻抗，提供一个低阻抗的回路，保护电气设备免受过大的电压冲击。
同时，通过与地面形成接触，建筑物内的电气设备能够及时地释放静电，避免静电积累引发设备损坏。
3. 减少电磁辐射建筑接地规范要求中还包括了减少电磁辐射的相关要求。
在符合规范要求的建筑接地下，可以有效地屏蔽和吸收电源设备产生的电磁辐射，降低对周围环境和身体健康的影响。
二、建筑接地规范要求的实施方法1. 接地电阻要求建筑接地规范要求中一般会对接地电阻值进行明确规定。
一般来说，住宅建筑的接地电阻要求应在4Ω以下，工业建筑的接地电阻要求应在1Ω以下。
实现低接地电阻的关键在于优化接地系统的设计，选择适当的接地电极材料和布置方式。
2. 导体材料和截面积要求建筑接地规范要求中通常会规定导体材料的选择和截面积的要求，以确保接地系统的有效性和耐久性。
铜和铝是常用的导体材料，具有较好的导电性能和耐腐蚀性。
导体的截面积应根据建筑物的用途、电流负荷和接地系统的要求进行合理选择。
3. 接地装置设置要求建筑接地规范要求中还会明确接地装置的设置要求。
一般来说，接地装置应尽量布设在离建筑物主体近、有利于导电的地方。
建筑物的接地装置必须与主接地系统相连，并经过专业人员验收合格后方可使用。
4. 接地系统的防护建筑接地规范要求中还包括对接地系统的防护要求。
接地装置施工方法
接地装置施工方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!接地装置施工方法如下：①设计规划：依据项目需求设计接地装置，确定接地材料、位置、深度及接地电阻要求。
②现场勘查：测定安装位置，用标记物标示出接地网布局，核对实际地形标高，确定开挖深度。
③开挖沟槽：按设计要求开挖接地沟，沟深通常大于设计值50-100mm，确保接地体埋深达标。
④安装接地体：垂直或水平铺设接地极（如角钢、钢管），其间距和深度满足规范，避免相互屏蔽。
⑤焊接连接：使用电焊或放热焊接方式，将接地极与引出线可靠连接，确保焊接质量，防腐处理焊接点。
⑥安装接地线：优先利用自然接地线，如建筑物金属结构，或采用专用接地线连接各接地极与待接地设备。
⑦防腐与保护：对接地体及引出线外露部分进行防腐处理，如涂刷防腐漆，预埋部分应有防腐蚀措施。
⑧回填土方：用未掺有石块或其他杂物的土壤分层回填，每层夯实，确保接地体与土壤紧密接触。
⑨接地电阻测试：施工完成后，使用接地电阻测试仪检测接地系统的电阻值，确保符合设计标准。
⑩验收记录：记录施工全过程，包括材料规格、施工方法、测试数据等，由专业人员验收合格后方可投入使用。
2016建筑电气装置安装工程 接地装置施工及验收规范(完整版)
电气装置安装工程--接地装置施工及验收规范2016年第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
接地装置安装工艺
接地装置安装工艺19.1 基本规定（1）接地装置的埋设深度其顶部不应小于0.6m，角钢及钢管接地极应垂直配置。
（2）垂直接地极长度不应小于 2.5m，其相互之间的间距如设计无要求，一般不小于5m。
（3）接地装置埋设位置距建筑物不宜小于 1.5m，遇到垃圾灰渣等处理埋设接地装置时，应换土并分层夯实。
（4）当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面0.2m处敷设50～90mm厚的沥青层，其宽度应超过接地装置2m。
通过人行通道的接地装置埋深大于3m时，可不设沥青层。
（5）接地干线的连接应采用焊接，焊接处焊缝应饱满，并有足够的机构强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药处的药皮敲净后，刷净后，刷沥青做防腐处理。
（6）明敷设接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨变补偿。
（7）接地干线跨越门口时应暗敷设于地面内（做地面以前埋设好）。
（8）接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×40mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转变部分为0.5m。
（9）明敷设接地干线敷设应平直，水平度与垂直度允许偏差2／1000，但全长不超过10mm。
（10）转弯处接地干线弯曲半径不得小于扁钢厚度的2倍。
（11）全部人工接地装置接地干线支持件等金属钢材一律镀锌，铜材应做涮锡处理。
19.2 施工准备19.2.1 技术准备（1）充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。
19.2.2 材料要求（1）品种规格1）镀锌钢材（角钢、钢管、扁钢、圆钢等）；2）铜材（铜管、铜排等）；3）辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。
（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。
接地装置的安装规定
接地装置的安装规定
依据：
《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、防雷接地的人工接地装置的接地干线埋设，经人行通道处
埋地深度不应小于1m，且应采用均压措施或在其上方敷设卵石或沥青地面；
2、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于
模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况；
3、接地模块应垂直或水平就位，不应倾斜设置，保持与原土
层接触良好。
一般规定项目
1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或
紧贴3/4钢管表面，上下两侧施焊；
e、除埋设在混凝土中的焊接接头外，有防腐措施。
2、当无设计要求时，接地装置的材料采用为钢材，热浸j i n镀
锌处理，最小允许规格应符合以下规定（见表）；
3、接地模块应集中引线，用干线把接地模块并联焊接成一个
环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸j i n镀锌扁钢，引出线不少于2处。
最小允许规格、尺寸
.。
建筑物防雷接地装置安装规范
建筑物防雷接地装置安装规范一、施工准备1、施工前要熟悉公司的系统配置标准及施工图纸；2、核对订购的系统设备规格型号否符合公司技术标准要求；二、工艺流程三、工艺要点1、焊接工艺要求：1.1扁钢与扁钢搭接为扁钢宽度的2倍，不小于3个棱边（“两长一短”）；1.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 1.3圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；1.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；1.5除埋设在混凝土中焊接接头不做防腐处理外，埋设在其他场所如水泥砂浆或土壤中需做防腐处理。
设备安装基础焊接主体预留防雷测试预埋焊接做法图2、基础焊接预埋后混凝土浇筑前报请当地防雷检查单位检测接地电阻（要求不小于1欧姆）做好隐蔽记录资料；3、接地装置：利用建筑物底板钢筋及室外人工接地体作为防雷接地极，将底板钢筋和柱头外侧二根主钢筋用电焊进行跨接，引下线在室外地坪+0.5米处设置接地连接板。
4、引下线：主体施工时，利用柱内对角主筋作为防雷引下线，每组引下线不少于2根≧Ф16mm的钢筋，并做好标记。
5、测试点：利用主筋作引下线焊接40*4镀锌扁钢，引至距离室外地面0.5m处，设暗装带不锈钢或塑料盒盖的测量点，盒盖带接地标记。
6、等电位联结：建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱连接；等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠。
熔焊、钎焊或机械坚固应导通正常。
6.1总等电位联结做法6.2浴室等电位做法：图纸没有明确时，可以考虑用-25*4的扁钢就近的圈梁或防雷引下线出引（焊接）至卫生间等电位盒内，等电位盒需配一根线管至就近插座，穿BV-2.5接地线连通；6.3连接线与卫生设备及水管连接图：6.4连接线与设备外壳连接图：6.5电源进线、信息进线等电位联结示意图：6.6金属门窗的等电位联结做法图：6.7喷水池等电位联结做法图：6.8游泳池等电位联结做法图：6.9弱电设备等电位联结做法图：6.10连接线与管道连接做法图：7、均压环：均压环是否要做，根据设计图纸而定，做法原则是如果是圈梁非焊接连接，或中间断开的情况需用12mm圆钢或-14*4扁钢连接；8、接闪器：8.1避雷网格：8.2避雷带：避雷带安装高度150mm，支架间距为1000mm，转角处间距为300mm，间均布置均匀可靠，平正顺直； 避雷带穿过伸缩缝8.39、高层建筑防雷措施：9.1均压环须与各根引下线相焊接，均压环设置按设计图纸要求。
建筑物防雷与接地装置设计规范
建筑物防雷与接地装置设计规范1. 引言随着科技的进步和社会的发展，建筑物在人们的日常生活中占据着重要的地位。
然而，暴雨、雷电等自然灾害给建筑物带来了潜在的威胁。
为了确保人员和设备的安全，建筑物防雷与接地装置的设计十分必要。
本文将论述建筑物防雷与接地装置的设计规范。
2. 设计原则2.1 安全性原则建筑物防雷与接地装置的设计必须确保人员和设备的安全。
减少雷击对建筑物和人员的威胁是设计的首要原则。
2.2 功能性原则防雷与接地装置的设计必须保证其功能的可靠性和有效性。
通过良好的设计，可以在雷电天气中有效地引导和分散雷电，并降低雷击导致的危险。
2.3 经济性原则设计应该考虑装置的成本和效益之间的平衡。
合理利用现有资源并减少成本，以实现性能和经济效益的最佳平衡。
3. 建筑物分类和防雷设计要求不同类型的建筑物具有不同的特点和功能，因此需要针对不同建筑物类别的特点进行防雷设计。
3.1 住宅建筑对于住宅建筑，应根据建筑物的高度和结构等特点确定合适的防雷措施。
例如，在房屋顶部安装合适的避雷针，以将雷电引向地下。
3.2 商业建筑商业建筑通常具有更高的建筑高度和较复杂的结构，因此需要更完善的防雷设计。
可以考虑在建筑物周围设置避雷网和接地装置，以确保雷电从建筑物中均匀分散。
3.3 工业建筑工业建筑物通常承载着大量的电气设备，因此需要更严格的防雷措施。
除了避雷针和避雷网的设置外，还需要对电气设备进行合适的接地设计，以确保电气设备在雷击时能够安全工作。
3.4 基础设施建筑基础设施建筑包括桥梁、隧道、输电线路等。
在设计防雷措施时，需要考虑建筑物的特殊环境和对周围环境的影响，以确保这些关键基础设施的稳定性和安全运行。
4. 防雷与接地装置设计步骤4.1 工程调研在设计防雷与接地装置之前，需要对建筑物进行详细调查和分析。
了解建筑物的结构、用途、环境条件等信息，确定潜在的雷击风险。
4.2 设计方案根据工程调研的结果，制定合适的防雷与接地装置设计方案。
防雷接地电阻
接地装置：接地装置中接地极一般采用Φ19或Φ25的圆钢或者L40X4或L50X5的角钢。
钢管时为G50。
接地极埋深不小于0.6m；垂直接地体长度不小于2.5m,其间距不小于5m，两接地极间采用接地母线即扁钢焊接。
为防止跨步电压对人体的伤害，接地体距外墙不小于3m,避开人行道不小于1.5m。
人工接地装置接地体间距不小于5m是为了降低接地体屏蔽作用。
垂直极根数变化对地网接地电阻的影响：其它条件不变，接地系统的接地电阻R随垂直极根数N的增加而降低，当布置的垂直接地极根数达到一定数量时，接地电阻R的减小趋于饱和，其主要原因是垂直接地极间距减小后，相互之间屏蔽作用增强的缘故。
另外，垂直极显然对水平网散流有抑制作用。
即添加垂直极后接地系统总的接地电阻并不是垂直极与水平网的接地电阻的简单并联，而是存在一个屏蔽系数，垂直极的根数越多，屏蔽系数越大。
前言接地电阻越大，分流的电流越大，防雷、电气安全和抗干扰作用就越明显。
1 接地电阻的定义接地电阻实质上是电流经地面某点流向地下某确定点之间用欧姆定律计算出来的一个物理值，定义为接地极与电位为零的远方接地极之间的欧姆律电阻。
在实际工程中，由于测定接地电阻时，打入地下的接地金属探针与流入地表某点的距离是人为的，因此，接地电阻值是不完全确定的。
在防雷接地电阻测量时，是假定雷电流在地下疏散至40米处基本为零的前提下进行的，虽然如此，地下土壤结构的不同以及电流探针与接地极的方向不同、电压探针与电流探针之间的距离不同，接地电阻值有时有本质上的不同。
2 正确认识接地在防雷工程设计、施工、验收过程中，人们习惯于将接地电阻的大小作为衡量防雷工程质量的重要指标，认为接地电阻越小，散流越快，落雷物体高电位保持时间就越短，危险越小，以至于跨步电压、接触电压也越小。
然而，理论和实践证明，现代建筑物中往往有许多不同性质的电气设备，需要多个接地系统（防雷接地、设备保护接地、屏蔽接地、防静电接地等），这些接地都应纳入等电位连接范围内形成共用接地系统，但各接地系统连接采用不同的接地形式，接地效果就不同，有些不合理的接地形式还有造成反击的可能。
建筑防雷接地装置型号
建筑防雷接地装置型号规格书一、产品概述建筑防雷接地装置是指在建筑物内外部分设备上接地装置，以保护建筑物和使用设备的安全。
本规格书旨在对建筑防雷接地装置的型号规格进行详细描述，以满足用户的需求。
二、产品型号本规格书所描述的建筑防雷接地装置型号为：BG-AD-01。
三、产品特性1. 适用范围：适用于各类建筑物。
2. 接地电阻小于5Ω，符合国家规定。
3. 防腐性能：使用优质铜材料，表面镀锌或喷塑处理，具有较好的耐腐蚀能力。
4. 安装简便：装置工具简单，安装方便，可根据不同的安装环境进行调整。
5. 耐用性：使用优质材料，具有较长的使用寿命。
6. 可靠性：采用精密工艺制造，具有出色的可靠性。
7. 保护性能：能有效保护建筑物和使用设备的安全，防止雷击等自然灾害对设备和人员造成损害。
四、产品规格1. 材料规格：采用T2铜材料，表面镀锌或喷塑处理。
2. 产品尺寸：长宽高分别为150mm×100mm×80mm。
3. 产品重量：约0.5kg。
4. 安装方式：可选择螺栓固定或焊接固定。
5. 接地电阻：小于5Ω。
6. 工作温度：-40℃~+70℃。
7. 耐电压：≥1000V。
8. 漏电距离：≥200mm。
9. 防雷等级：符合国家规定的防雷等级。
10. 寿命：≥20年。
五、产品附件1. 接地线：采用铜芯PVC绝缘线，截面面积为16mm²，长度为3m。
2. 接地钉：采用优质铜材料制造，长度为200mm，直径为16mm。
3. 接地夹：采用优质铜材料制造，能够牢固地夹住接地线，防止接地线松脱。
六、产品包装1. 产品外包装材料：采用5层瓦楞纸箱。
2. 包装尺寸：长宽高分别为180mm×120mm×100mm。
3. 包装方式：每件产品单独包装。
七、质量保证1. 本产品的保证期为一年，自用户签收之日起计算。
2. 本产品提供终身维护服务。
3. 产品质量问题由本公司承担责任。
八、安装方法1. 安装前应根据建筑物的具体情况，选择合适的位置进行安装。
接地装置安装施工操作规程及质量要求
接地装置安装施工操作规程及质量要求本操作规程和质量要求适用于本公司承担的建筑接地装置的安装1.0施工准备1.1材料要求1.1.1镀锌扁钢、角钢、圆钢1.1.2焊条、防腐涂料、银粉1.2主要机具1.2.1电锤、焊机1.2.2手锤、大锤、钢锯、卷尺1.3操作条件1.3.1接地体操作条件1、根据设计位置清理现场。
2、底板钢筋与柱钢筋连接已绑扎。
3、桩基础中钢筋和柱钢筋之间的连接已绑定。
1.3.2接地干线操作条件1、支架安装完成。
2、保护管已预埋。
3、土建抹灰完成。
1.3.3支架安装操作条件1、各种支架已运至现场。
2、结构工程已完成。
3、室外必须有脚手架或梯子。
1.3.4防雷引下线黑暗的敷设操作条件1、建筑物（或构筑物）有脚手架或爬梯，满足人工操作条件。
2、当主钢筋用作引下线时，钢筋绑扎完毕。
1.3.5防雷引下线光线充足的敷设操作条件2、建筑物（或构筑物）有可以由人操作的脚手架或梯子。
3、土建外装修完成。
1.3.6避雷带与均压环安装操作条件。
土建圈梁钢筋绑扎时，配合作此项工作。
1.3.7避雷器安装操作条件。
1、接地体和引下线必须完成。
2、支架安装完成。
3、具备矫直场地和垂直运输条件。
1.3.8避雷器安装操作条件。
1、接地体和引下线必须完成。
2、需要脚手架处，脚手架搭设完成。
3、土建结构工程已完，并用结构施工完成预埋件。
2.0操作流程工艺流程支架避雷器引下线光线充足的敷防雷网络接地干线接地体黑暗的敷避雷带均压环2.1接地体安装工艺人工接地体（极）安装应符合以下规定：1、人工接地体（极）的最小尺寸：圆钢不小于Φ16mm，角钢不小于40×40×4mm，钢管内径不小于13mm，壁厚不小于2.5mm。
2、接地体的埋设深度不应小于0.6m。
角钢和钢管接地体应垂直配置。
3、垂直接地体长度不应小于2.5m，它们之间的间距通常不应小于5m。
4、接地体埋置位置不应小于1.5m；遇在垃圾灰渣等地埋设接地体时，应换土，并分层夯实。
防雷接地装置组成
防雷接地装置组成
