变频器专用滤波和补偿装置

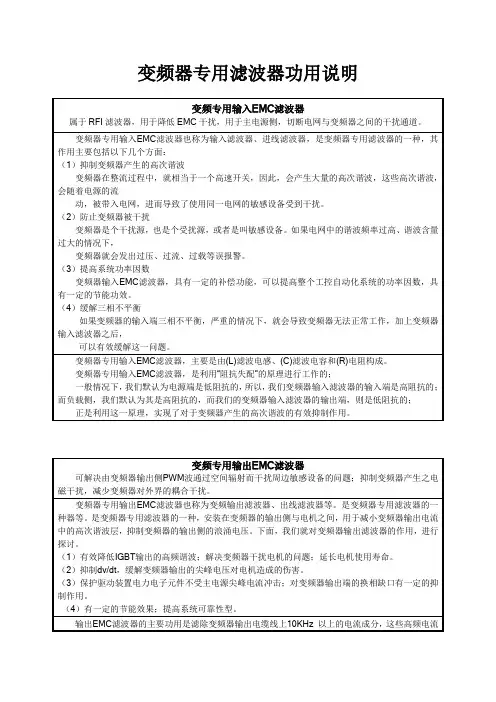

变频器专用滤波器功用说明
变频器专用滤波器功用说明变频专用输入EMC滤波器属于RFI滤波器，用于降低EMC干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频器专用输入EMC滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（2）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（3）提高系统功率因数变频器输入EMC滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（4）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
变频器专用输入EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。
变频器专用输入EMC滤波器，是利用“阻抗失配”的原理进行工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，则是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。
变频专用输出EMC滤波器可解决由变频器输出侧PWM波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。
变频器专用输出EMC滤波器也称为变频输出滤波器、出线滤波器等。
是变频器专用滤波器的一种器等。
是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。
下面，我们就对变频器输出滤波器的作用，进行探讨。
ABB无功补偿和滤波产品介绍
ABB无功补偿方案
功率因数控制器
用户界面良好的 功率因数控制器
RVC
© ABB Group - 9 08-Oct-27
ABB无功补偿方案
功率因数控制器
功率因数控制器RVC的优点：
自动或手动控制功率因数：满足不同需求 自动或手动设定RVC：调试方便 过/欠电压保护功能：编程设定保护门限 高效的投切方式：采用直接投切，循环投入和积分运算方法，减少开关切 换次数，避免不必要的投切
© ABB Group - 15 08-Oct-27
ABB无功补偿方案
谐波对无功补偿的影响（并联谐振）
并联谐振在共振频率下呈现极高阻抗,即使很低的谐波电流将会产生非常大的 谐波电压!!!
阻抗 一定 低 高
电流 固定 固定 固定
电压 一定 低 非常高
I
Z U
© ABB Group - 16 08-Oct-27
© ABB Group - 36 08-Oct-27
ABB有源滤波器案例分析 滤波前A相谐波电流
© ABB Group - 37 08-Oct-27
ABB有源滤波器案例分析 滤波后A相谐波电流
CT测量信号线
© ABB Group - 33 08-Oct-27
ABB有源滤波器案例分析
ABB有源滤波器案例分析 滤波前系统三相谐波电流电压波形记录
© ABB Group - 34 08-Oct-27
ABB有源滤波器案例分析 滤波后系统三相谐波电流电压波形记录
© ABB Group - 35 08-Oct-27
关于谐波的相关标准和规范
目标: 确保电网的谐波畸变不超过 电网和设备所能承受的限度 要求: THDV ≤ 5% 5% < THDV ≤ 10% THDV > 10% 相关参考标准:
ABB无功补偿和滤波产品介绍
ABB无功补偿和滤波产品介绍ABB是全球领先的电力和自动化技术公司，提供了多种无功补偿和滤波解决方案。
无功补偿和滤波技术的应用可以显著提高电网和电力设备的效率和可靠性。
在下面的文章中，我们将介绍ABB的无功补偿和滤波产品。
无功补偿是一种用来改善电网功率因数和稳定电网电压的技术。
在电力系统中，由于电动机、变压器和其他高功率设备的存在，会产生大量的无功功率。
这些无功功率会降低电网的功率因数，导致能源浪费和设备性能下降。
ABB的无功补偿产品可根据电网需求提供静态无功补偿和动态无功补偿。
静态无功补偿产品包括STATCON（静态同步补偿器）和STATCOM（静态同步补偿器与电流注入）系统。
STATCON系统是一种全能型无功补偿器，可以动态补偿电网无功功率，并有效控制电压和频率。
STATCOM系统则是一种高效的无功补偿技术，它能够快速地响应电网变化，并提供可靠的电压稳定和无功功率调节。
动态无功补偿产品包括电容无功补偿器和电抗无功补偿器。
电容无功补偿器主要用于改善低功率因数情况下的电压稳定性。
它们能够通过自动调节电容器的容量来提供所需的无功功率。
电抗无功补偿器则主要用于改善高功率因数情况下的电网稳定性。
它们通过自动调节电抗器的容量来提供无功功率。
滤波技术是另一种用来解决电力质量问题的重要技术。
在电力系统中，存在各种各样的谐波和电网干扰，会影响电力设备的性能和寿命。
ABB的滤波产品可有效地过滤掉这些谐波和干扰，确保电力系统的正常运行。
ABB的滤波产品主要包括袖珍型谐波滤波器、有源滤波器和无电源滤波器。
袖珍型谐波滤波器可以方便地安装在电力设备中，用于减少谐波的影响。
有源滤波器则采用主动控制技术，能够实时监测并响应电网中的谐波和干扰，从而减少其对设备的影响。
无电源滤波器则是一种节能型的滤波器，它不需要外部电源，可独立工作。
除了无功补偿和滤波产品，ABB还提供相关的监测和控制系统，以实现对电力设备的全面监控和管理。
这些系统可以帮助用户实时监测电力系统的状态，并进行精确的电力质量管控。
无功补偿装置应用在变频器场合
有源电力滤波器在烟草行业变配电中的应用安科瑞邱红江苏安科瑞电器制造有限公司江苏江阴214405摘要：随着电力电子变流装置的应用日益广泛，电能得到了更加充分的利用，但非线性电力装置设备的广泛应用产生了大量畸变的电流谐波，谐波污染越来越多地威胁到电力系统安全、稳定、经济运行，给同一网络的线性负载和其它用户带来了极大影响。
烟草工业在生产制造过程中，使用大量的变频器进行调速，变频器所产生的谐波，对厂区配电室的供电网造成了一定的影响。
本文通过分析谐波的危害，并提出采用有源电力滤波器进行某卷烟厂谐波治理的方案。
关键词：谐波；污染；有源电力滤波器；治理；卷烟厂1谐波的危害变频器工作时会产生大量的谐波电流，谐波电流在电网阻抗上产生压降，会使电压波形也变成非正弦。
这样，连接在同一点的其他设备上就会被施加了含有谐波成分的非正弦电压，致使一些敏感设备无法正常工作。
谐波对企业的危害主要表现在以下几个方面：（1）使电力元件附加损耗加大，易引发火灾谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。
大量三次谐波流过中线会使线路过热，甚至引起火灾。
（2）影响电气设备的正常运行谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等；使变压器局部严重过热；使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏。
（3）引起电网谐振这种谐振可能使谐波电流放大几倍甚至数十倍，会对系统，特别是对电容器和与之串联的电抗器形成很大的威胁，经常使电容器和电抗器烧毁。
（4）使继电保护误动作，电气测量误差过大。
谐波会导致继电保护，特别是微机综合保护器与自动装置误动作，造成不必要的供电中断和生产损失。
谐波还会使电气测量仪表计量不准确，产生计量误差，给用电管理部门或电力用户带来经济损失。
（5）使工控系统崩溃临近的谐波源或较高次谐波会对通信及信息处理设备产生干扰，轻则产生噪声、降低通信质量、计算机无法正常工作，重则导致信息丢失，使工控系统崩溃。
变频器组成结构
变频器组成结构变频器是一种用于改变电机转速和控制电机运行的装置。
它通过变换电源频率和电压，以实现对电机的调速和保护。
变频器由多个组件组成，包括整流器、滤波器、逆变器、控制电路以及保护和监控装置。
1. 整流器整流器是变频器的第一个组成部分，主要用于将交流电源的电流转换为直流电流。
这一过程通常通过整流桥电路实现，其中包括多个二极管或可控硅元件。
整流器的作用是将输入电压稳定在一个合适的水平，并为后续的电路提供直流供电。
2. 滤波器滤波器位于整流器之后，用于过滤掉直流电源中的脉动成分。
这些脉动成分可能会对后续的逆变器和控制电路产生干扰。
滤波器通常采用电感和电容组成的结构，可以消除电源中的高频噪声，使输出电压更加稳定。
3. 逆变器逆变器是变频器的核心部分，负责将直流电源转换为可变频率和可变电压的交流电源。
这一步骤通常通过PWM（脉宽调制）技术来实现，通过控制开关元件的导通和断开时间，来调整输出电压和频率。
逆变器还可以根据控制信号调整电机的转速和扭矩，实现对电机的精确控制。
4. 控制电路控制电路是变频器的灵魂，它接收并处理来自用户的输入信号，通过PWM控制逆变器和电机的运行状态。
控制电路通常包括微处理器和各种传感器，用于检测电机的转速、温度和工作状态，从而实现对电机的精确控制和保护。
5. 保护和监控装置保护和监控装置是变频器中不可或缺的组成部分，它可以监测电机的运行状态，并在发生故障或异常时采取相应的保护措施。
保护和监控装置通常包括过流保护、过压保护、欠压保护、过载保护等功能，以确保电机和变频器的安全运行。
在实际应用中，变频器还可以根据具体需求添加其他辅助电路和功能模块，如电磁兼容滤波器、电容补偿装置、数字通信接口等。
这些组成部分的结合和协调，使得变频器能够在工业和家庭领域广泛应用，实现对电机转速和运行状态的精确控制。
10kV电力滤波及无功补偿( FC)装置技术规范文件
35KV/10KV开关站工程10kV电力滤波及无功补偿(FC)装置技术规范文件2011年11月总则1．本规范书适用于10kV电力滤波及无功补偿(FC)装置，符合国家标准GB/T14549-1993、GB/T12326-2008 、SD-325-1989等功能设计、结构、性能、安装和试验等方面的技术要求。
2．本规范书提出的是最低限度的技术要求，并未对一切技术细节做出说明，未充分引述有关标准和规范的条文，卖方提供符合本技术书和工业标准的优质产品。
3．卖方企业标准与要求执行的标准发生矛盾时，按较高标准执行。
4．本规范书作为10kV电力滤波及无功补偿(FC)装置的技术协议，经卖方和买方共同签署生效，并作为合同附件，与合同具有同样的法律效力。
5．本规范书未尽事宜，由买卖双方协商解决。
1、环境及电气参数1.1 使用环境条件：海拔高度＜1000m环境温度： +40℃~–25℃最大日温差：≤15K相对湿度：日相对湿度平均值不大于95%月相对湿度平均值不大于90%地震烈度按8级设防安装地点户内式1.2电网参数：额定电压 10kV额定频率 50Hz短路电流 40kA（暂定）电能质量考核点（PCC点）为： 10kV母线1.3负荷参数：武汉重治集团大冶分公司新建一座110kV变电站，有一台50MVA的110/35/10变压器，10kV母线两段进线，主要负荷为动力用变压器、变频调速风机、电源线路、中频炉、电渣炉等。
其中动力用变压器负荷均为100%备用（正常运行时仅有一台变压器投入），线路负荷仅考虑制氧（8000kW，一路），其余如铁烧焦、电渣炉等均不考虑。
实际负荷运行情况见下表所示，补偿方案中应考虑预留10000kW负荷的补偿容量：2、应达到的技术指标2.1执行标准，但不仅限于下列标准,本设备技术条件所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
国家标准GB/T14549-1993《电能质量公用电网谐波》国家标准GB/T12326-2008《电能质量电压波动和闪变》SD-325-1989《电力系统电压和无功电力技术导则》2.2谐波允许值2.2.1谐波电流值应满足指标：《电能质量公共电网谐波》GB 14549-93。
电力系统补偿装置分类
电力系统补偿装置分类电力系统补偿装置主要用于对系统中的电参数进行调节和优化，以提高电力系统的稳定性和效率。
根据其工作原理和应用场景，电力系统补偿装置可以分为以下几类：1.静态补偿装置：主要通过连接电容器、电感器等静态元件来实现对系统电参数的调节。
它主要包括无功补偿、降压补偿、升压补偿、无功-有功转换等补偿方式。
静态补偿装置具有体积小、响应速度快、精度高等优点，但无法对频率变化、电压突变等问题进行补偿。
2.动态补偿装置：通过控制电子器件，如IGBT、PWM等，实现对电气系统电参数的精确调节。
主要包括交流传输线的串补偿、交流传输线的并补偿、直流输电线的电压稳定、电力系统稳定控制等技术。
动态补偿装置可以在毫秒级别内进行精确的响应和调节，有效解决电力系统中频率变化、电压波动等问题。
3.谐波补偿装置：通过连接电容、电感等被动元件，或使用谐波滤波器等主动元件，来消除电气系统中的谐波干扰。
谐波补偿装置主要用于电气系统中的非线性负载，如电炉、变频器等设备，能够有效地消除谐波干扰，避免对其他设备的影响。
4.电力质量调节装置：通过对电气系统中的有害电参数进行监测，在出现问题时通过控制电气元件来进行调节，从而实现对电气系统的优化。
主要包括电压调节器、电流平衡器、电能质量综合控制器等。
能够实现对电气系统电流、电压、功率等参数进行准确监测和调节，有效提升电力系统的稳定性和可靠性。
此外，还有一些特定的补偿装置，如无功并联补偿器，主要通过并联电容器来提供无功电流，以提高电网的功率因数，具有调节范围广、响应速度快、无噪音等优点。
以及串联补偿器，一般采用电抗器或电容器串联在负载电路上，以减小谐波、降低谐波压缩比等作用，主要用于短线路和电力负载变化大的场合。
在实际应用中，需要根据电力系统的实际情况和需求选择合适的补偿装置。
变频器滤波器分类及作用
变频器滤波器分类及作用1. 引言变频器滤波器是电力传输与控制系统中的一种重要组件，它的作用是对变频器输出的电压波形进行滤波处理，消除高次谐波和噪声，使输出波形更加稳定和纯净。
本文将对变频器滤波器的分类及作用进行全面详细的介绍。
2. 变频器滤波器基础知识在了解变频器滤波器的分类和作用之前，我们先来了解一些基础知识。
2.1 变频器概述变频器（Frequency Converter）是一种能够改变交流电源频率的装置，它通过调节输出频率来实现对电机转速的控制。
变频器由整流器、滤波器和逆变器三部分组成，其中滤波器用于处理逆变器输出的电压波形。
2.2 滤波器概述滤波器（Filter）是一种能够选择性地通过或者抑制特定频率成分的电子电路。
在变频器中，滤波器主要用于去除逆变器输出电压中的高次谐波和噪声，确保输出电压的波形质量。
3. 变频器滤波器分类根据滤波器的不同结构和工作原理，常见的变频器滤波器可以分为以下几种类型：3.1 线性滤波器线性滤波器是一种被动滤波器，它通过电容、电感和电阻等元器件对电压波形进行滤波处理。
线性滤波器通常具有简单的结构，滤波效果较好，但功耗较大。
该类型的滤波器主要用于低功率变频器和一些对波形要求较高的应用。
3.2 非线性滤波器非线性滤波器是一种主动滤波器，它通过控制开关管的开关状态来改变输出电压的波形。
非线性滤波器通常具有较高的效率和较小的体积，但滤波效果相对较差。
该类型的滤波器主要用于高功率变频器和一些对功率损耗要求较高的应用。
3.3 无线电干扰滤波器无线电干扰滤波器是一种专门用于抑制变频器产生的无线电干扰的滤波器。
它通常采用吸收、屏蔽等方法，将无线电干扰信号滤除，以减少对周围电子设备的干扰。
该类型的滤波器主要用于变频器在无线电通信设备附近的应用，如无线电台、电视台等场合。
3.4 磁性滤波器磁性滤波器是一种利用磁性材料对变频器输出电压进行滤波处理的滤波器。
磁性滤波器具有较好的滤波效果和较小的体积，但对磁性材料的选择要求较高。
变频器EMC滤波器
* 更多（其他）产品请联系 上海民恩电气有限公司
变频器滤波器特征
编辑
1、变频器滤波器是基于变频器在工作时，对电网及其它数字电子设备产生干扰的频谱分量电磁兼容 性特点而专门设计的。
2、安装于电机和变频器及电源与变频器之间。 3、小尺寸,无需风扇，采用的是经过最恶劣环境测试过的高性能的材料和部件。 变频器滤波器参数
电源滤波器厂家
如有需要请您联系《上海民恩电气有限公司》咨询！
变频器 EMC 滤波器
A
B CDE F
G
H KJ L
N30 240±2.0 300 360 394 100 210 235±2.0 260 5.0 25 115
N60 290±2.0 350 410 444 100 210 230±2.0 256 6.0 30 162
ME920-1000 ME960-1000
对应容量 KW
额定 电流
A
额定 电压 VAC
电源 频率 Hz
试验电压 线-线 线-地 VDC VDC
外形 尺寸
0.75/1.5
5
N2
2.2/3.7
8
N2
5.5/7.5
16
N5
11/15
30
N5
18.5/22
45
N10
30/37
72
N12
45
100
N12
55
120 380 50
有一定的节能功效。
（4）缓解三相不平衡
如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器
输入滤波器之后，
可以有效缓解这一问题。
变频器专用输入EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。
变频器的电压补偿详解
什么是bop？BOP是什么英文单词的缩写？
Bop是指基本操作面板。
是Balance
of payments的缩写
3）.什么是U/f控制？说明U/f控制的原理？
异步电动机的转矩是电机的磁通与转子内流过电流之间相互作 用而产生的，在额定频率下，如果电压一定而只降低频率，那 么磁通就过大，磁回路饱和，严重时将烧毁电机。因此，频率 与电压要成比例的改变，即改变频率的同时，控制变频器输出 电压，使电动机的磁通保持一致，避免弱磁和磁饱和现象的产 生，这种控制方式多用于风机，泵类节能型变频器。电机的主 磁通 Φm=E/(4.44*f*N1) E为感应电动势，近似等于定子绕组电压U。 f为频率 N1为绕组匝数，是常数 这样磁通与电压成正比，与频率成反比，为了保持磁通为常数， 就必须保证U/f为常数，这就是U/f控制的基本出发点。
采用U/f控制以后和理想的机械特性曲线有什么 区别，为什么没有达到理想状态？
无分电器点火控制系统是一种全电子化的点火系统。 优点：（1）由于没有机械曲线B、C、D分别表示点火时刻 在上由于采用的是机械式离心调节器，所以采用U/f控制以 后和理想的机械特性曲线区别。理想机械特性一个曲线， U/f特性是一系列平行曲线，基频以下恒转矩，基频以上恒功 率。
U/f电压补偿的原理是什么？
所谓的U/f电压补偿，其实就是伏/赫限制，是为了避免发电 机或与发电机相连的变压器过激磁而设计的一个限制功能。 通常U/f=常数，即电压标幺值与频率标幺值的比值在限制区 段为一常数，多数调节器比值为1.1，限制区段为40-47Hz。 多数励磁调节器设计有低频保护功能，当发电机频率低于下 限频率，励磁调节器会发出命令逆变灭磁，即低频保护。 电压补偿装置工作原理 1.1电压高时，电容器接上充电。 2.2电压低时，电容器接上放电。 3.3接上由接触器控制，达到稳压的目的。
LC无源滤波器
LC滤波器LC滤波器LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；LC滤波器的优势LC滤波器具有结构简单、设备投资少、运行可靠性较高、运行费用较低等优点，应用很广泛。
LC滤波器的分LC滤波器又分为单调谐滤波器、高通滤波器、双调谐滤波器及三调谐滤波器等几种。
LC滤波器设计流程LC滤波器主要考虑其谐振频率及电容器耐压，电抗器耐流。
电容容量根据系统所需补偿容量确定电容器容量，这样可以得知XC（电容器阻抗）；谐振频率根据系统谐波情况确定谐振频率，如为5次谐波，一般谐振频率在240-248之间，这根据厂家的技术不同而定。
感抗值由谐振频率可得知电抗器的感抗值。
电容器耐压考虑电容器耐压，需考虑基波电压+电抗器的压升+谐波电压；感抗器耐流电抗器耐流需考虑：基波电流+谐波电流LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，LC滤波器的安装注意事项LC滤波器的不能存在电磁耦合路径LC滤波器不正确的安装方式(一)此两种都是不正确的安装方式，问题的本质在于，滤波器的输入端电线和它的输出端电线之间存在有明显的电磁耦合路径。
这样一来，存在于滤波器某一端的EMI信号会逃脱滤波器对它的抑制，不经过滤波器的衰减而直接耦合到滤波器的另一端去。
另外，如上述两种把LC滤波器都是安装在设备屏蔽的内部，设备内部电路及元件上的EMI 信号会因辐射在滤波器的（电源）端引线上生成EMI 信号而直接耦合到设备外面去，使设备屏蔽丧失对内部元件和电路产生的EMI 辐射的抑制。
当然，如果滤波器（电源）上存在有EMI 信号，也会因辐射而耦合到设备内部的元件和电路上，从而破坏滤波器和屏蔽对EMI 信号的抑制作用。
滤波和无功补偿装置在地铁行业中的应用
滤 波 和 无 功补 偿装 置在 地铁 行业 中 的应 用
ｉ 勇
摘 要： 以地 铁 行 业 为例 ， 阐述 了滤 波 和 无 功补 偿 装 置 的 作 用 ， 对 谐 波 造 成 的 主 要 问题 ， 析 了谐 波 产 生 的 原 因 ， 分 针 分 并
别介绍 了滤波和无功补偿低压 ４ ０Ｖ解决方案的优 缺点 ， ０ 以促进滤波和无功补偿装 置的推广应用 。 关键词 ： 波， 滤 无功补偿装置 ， 电网， 解决方案
１ 未使用变频器的实测数据 。 ）
Ｕ＝ ８ ， ７ ｃｓ ＝ ．８ 。 ３０Ｖ， ＝ ２Ａ，ｏ ０ ８７
Ｐ＝ ６× ．３ Ｕ ｃｓ ＝１ Ｘ１７ ２ ３０ｘ ４ ０ ８７＝ ０ ． Ｗ 。 １ １７ ２ ｌｏ￣ ６ ．３ ｘ ８ ５ ．８ ５４ ４ｋ ｘ
节 电率 ： １６８ １ ３９ １ ８ １ ７ ６ ÷ ９ ０＝２ ．％ 。 ６ ９４
每 年 节 约 电 费 （ ０ ６元 ／ 计 ） 按 ． 度 ：
１１ ６ ８ １ ０ ６＝ ０ １ ７ ６ ． ７ ６ １ ７元 。 Ｘ
未使用变频器每年耗电量（ 全年运行 ３０ 计） ３ ｄ ：
５４ ４×２ ３ ０＝ ９ ８ ０． ４× ３ ３９ １ ０度 。 ６
４ 结 语
％
国 标 限值 ຫໍສະໝຸດ 主 导谐 波 电压 合 有 率
平 均 值 ９ ％ 概 率 大值 ５
也 即减少无功功率在 电网中的流动 ， 因此可以降低输 电线 路 因输
送无功功率造成 的电能损耗 ， 改善 电网的运行条件。 本文 以地铁行业为 例 ， 阐述 了滤 波和无 功补偿 装置 的作用 ， 谐 波产生 的原因及解 决谐 波的方案 。
２ 对于 已经投运 １ ０年 的降压 变电所 ２ １ 谐 波的 来源 ．
高压FC型滤波及无功补偿
⾼压FC型滤波及⽆功补偿⾼压FC型滤波及⽆功补偿装置由滤波电抗器和滤波专⽤电容器构成。
电抗器和电容器在特征次谐波频率下形成LC串联谐振，对该次谐波相当于⼀个低阻抗通道，使谐波电流⼤部分流⼊滤波回路。
FC 型滤波及⽆功补偿装置滤波效果明显，能够将谐波全部或⼤部分吸收，维护良好的⽤电环境，保障电⽓设备安全运⾏，同时还能提⾼电⽹功率因数，收到良好的经济效益。
产⽣谐波电流的电⽓设备有各种变流装置、变频器、电弧炉及其它⾮线性电⽓设备。
其谐波电流往往超过国家相关标准的允许数值，严重影响电⽹的电能质量。
⾼压FC⽆源滤波装置：主要包括单调谐波回路和⾼通滤波回路，安装与6kV,10kV,35kV母线侧，能够将谐波完全或⼤部分吸收，以维护良好的⽤电环境，保障电⽓设备的安全运⾏。
同时还可以提⾼电⽹的功率因数，收到良好的经济效益。
⽆功功率补偿与谐波治理基础知识发布时间：10-08-25 来源：点击量：1597 字段选择：⼤中⼩⽆功功率的影响有那些1. 增加设备容量。
2. 增加设备及线路损耗。
3. 使线路及变压器的电压降增⼤，如果是冲击性⽆功功率负载，还会使电压产⽣剧烈波动，使供电质量严重降低。
什么是⽆功补偿电⼒系统中⼤量的负荷是电感性的，因此我们将吸收感性⽆功功率的负荷称为“⽆功负荷”，⽽将吸收容性⽆功功率的设备称为“⽆功电源”。
⽆功补偿就是吸收或供给适度可变的⽆功功率，以改善交流电⼒系统的供电质量。
⼤多数⽹络元件消耗⽆功功率，⼤多数负载也需要消耗⽆功功率。
⽹络元件和负载所需要的⽆功功率必须从⽹络中某个地⽅获得。
显然，这些⽆功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。
合理的⽅法即是在需要消耗⽆功功率的地⽅产⽣⽆功功率，这就是⽆功补偿。
常⽤的⽆功补偿的⽅法有⼏种1. 同步补偿机2. 同步电动机3. 同步发电机4. 并联电容器5. 静⽌⽆功补偿装置6. 静⽌⽆功发⽣器⽆功补偿的作⽤有那些提⾼供电系统及负载的功率因数，降低设备容量，减少功率损耗。
动态无功补偿装置(SVC)
动态无功补偿装置(SVC)概述：石家庄凯尊电力设备GRASUN SVC动态无功补偿装置，主电路采用无涌流接触器或晶闸管无触点开关投切调谐电容器组〔调谐电抗+电容组〕，控制局部基于DSP技术，将瞬时无功理论方法与快速傅里叶变换〔FFT〕相结合，高速分析系统中的电压和电流谐波分量，实现对电网无功功率的实时跟踪和瞬时补偿，调谐电容器组的过零投切控制技术，完全实现单相和三相调谐电容器组的无暂态、高速投切，从而使无功功率得到动态补偿。
过零投切技术不引入暂态和谐波。
具有无合闸涌流冲击，无电弧重燃，无操作过电压，电容器无需放电即可再投，快速跟踪无功变化，频繁投切，动态响应快的特点。
分组多级补偿可一次到位，对不平衡负载可分相补偿。
动态无功补偿装置动态响应时间：小于20ms，功率因数提高到0.92以上。
应用场合动态无功补偿装置适用于企业内部需要补偿无功功率或需要滤除特定低次谐波的场合。
产品特点晶闸管作为无触点开关，1us~3us投切⌝1.零电压差投入和零电流切除技术⌝2.动态无功补偿装置无冲击投、切⌝3.全部实现分相补偿，接近于无级的动态补偿⌝4.谐波抑制或治理功能⌝5.保护完备⌝6.动态无功补偿装置界面友好⌝7.技术参数石家庄凯尊电力设备是一家股份制高新技术企业。
主要生产：谐波抑制器，滤波电抗器，滤波成套装置，滤波电容器，无功动补调节器，复合开关，动态补偿成套装置，低压滤波成套装置，谐波治理。
同时在电能质量的提高方面为用户提供谐波的测量、方案的设计以及装置的制造等全方位的效劳，让用户满意。
谐波治理公司致力于无功补偿及滤波产品的开发和谐波治理，在我公司高级工程技术人员的潜心研究下，开发研制了为提高供电网络电能质量的系列产品。
谐波抑制器1.谐波抑制器采用高新技术纳米材料制成，其导磁率Ui在80000- 100000以上，是最理想的导磁材料因而在电路中能有效地抑制高次谐波，性能稳定可靠且不会饱和，采用环型构造，防止了电能损耗及电磁辐射。
时代集团公司 TSC 高压动态滤波补偿装置 说明书
时代集团公司TSC高压动态滤波补偿装置使用说明书时 代 集 团 公 司Beijing Time Group Incorporation目 录1.产品简介..........................................................................................................................................- 1 -2.应用范围..........................................................................................................................................- 1 -3.作用..................................................................................................................................................- 1 -4.工作原理..........................................................................................................................................- 1 -5.技术特点..........................................................................................................................................- 2 -6.技术参数..........................................................................................................................................- 2 -7.电气原理图......................................................................................................................................- 3 -1.产品简介TSC高压动态滤波补偿装置采用数字化控制系统，利用大功率晶闸管串联组成高压交流无触点开关，可实现对多级电容器组的快速过零点投切，动态响应时间小于20mS,对冲击负荷、瞬变负荷能够实时监测、快速补偿，实现补偿功率因数及滤除谐波的目的。
变频器专用滤波器的安装
变频器专用滤波器的安装概述变频器专用滤波器可以有效地减少变频器对管网、电网、机器人运行时产生的干扰电流和噪声。
其介质可为电容性、电感性和磁性物质。
安装变频器专用滤波器的目的是在电源线上隔离变频器产生的电磁干扰。
安装方式变频器专用滤波器的安装方式根据不同的使用场景而有所不同，但安装的基本原则是将滤波器置于变频器与负载之间，以减少对正常工作的影响。
以下是几种常见的安装方式：1. 滤波器直接串联于变频器和电机之间滤波器可直接串联于变频器和电机之间，这种安装方式使用最为广泛。
具体步骤如下：•将滤波器的两端分别接入变频器和电机控制线路，接线要注意方向。
•根据设备需要使用定位支架将滤波器固定在固定支架上。
•确保所有接线牢固可靠并且电路是正确连接的。
2. 通过电缆连接电机和滤波器如果变频器距离电机较远，可以通过电缆将电机和滤波器连接起来。
具体步骤如下：•将滤波器的两端分别与变频器和电机的控制线路相连。
•使用一根电缆将滤波器与电机相连，确保连接牢固可靠并且线路不会被卡在机器上。
•使用定位支架将滤波器固定在固定支架上。
3. 定制安装方式如果以上两种安装方式都不太适用，可以选择定制安装方式。
一般情况下，会根据设备的特殊工作环境进行定制。
安装的步骤会根据具体情况而有所不同。
安装注意事项在安装变频器专用滤波器的过程中，需要注意以下几点：1.安装滤波器时需要保证电路连通性和方向的正确性。
2.安装时要确保滤波器与变频器和负载之间的距离不要过近，防止电磁干扰的影响。
3.安装过程中需要使用专用工具，以避免对设备造成损坏。
4.在安装之前，需要对设备进行停电处理，确保工作安全。
总结安装变频器专用滤波器能够有效地提高设备的稳定性和可靠性，并且减少设备产生的电磁干扰，延长设备的使用寿命。
对于需要使用变频器的工业设备来说，安装变频器专用滤波器是非常重要的一步。
在安装过程中要注意以上几点，确保设备能够正常工作。
变频器专用滤波器与电抗器的区别
变频器专用滤波器与电抗器的区别 变频器专用电源滤波器和电抗器，都具有滤波功能，这点是毋庸置疑的，但是，变频器专用滤波器和电抗器，究竟有什么区别，下面简单的总结了一下，现将总结结果与各位分享之，如果有不同意见，欢迎批评指正。
下面，我们先从构件方面，来进行分析：变频器专用滤波器的主要构件包括：滤波电容、滤波电感和电阻，而电抗器的主要构件只有一个，那就是电感。
举一个可能不是很恰当的例子：可以把电抗器看作是软启动器，变频器专用滤波器就是变频器。
变频器专用滤波器比电抗器具有更强大的功能，但是，变频器专用滤波器也有不足的地方，就是其电感量没有电抗器大。
所以，一般情况下，我们都是选用变频器专用滤波器，而非电抗器，就是这个原因。
其次，变频器专用滤波器，分为变频器输入滤波器和变频器输出滤波器两种，电抗器，亦有两种：一种是变频器输入电抗器，一种是变频器输出电抗器。
变频器输入滤波器，取代变频器输入电抗器，基本没有任何问题，但是，变频器输出滤波器，要想取代变频器输出电抗器，却有一个难以逾越的鸿沟：虽然变频器输出滤波器的滤波能力远大于变频器输出电抗器，但是，变频器输出电抗器，因其电感量比较大，可以更好的改善变频器输出线路上的分布电容，延长变频器和电机之间的距离，这也是为什么长距离传输的时候，用变频器输出滤波器和变频器输出电抗器进行配合的根本原因。
下面，我们来进行总结：一般情况下，在变频器输入端，我们选用的是变频器输入滤波器，而非变频器输入电抗器；在变频器输出端，我们一般选用的是变频器输出滤波器，如果是在长距离传输的情况下（变频器和电机之间的距离大于100米以上时），我们是将变频器输出滤波器和变频器输出电抗器配合使用，一方面抑制变频器输出端的高频谐波，另一方面，改善传输线路上的分布电容，有效延长变频器和电机之间的距离。
高压变频器就地补偿装置-概述说明以及解释
高压变频器就地补偿装置-概述说明以及解释1.引言1.1 概述高压变频器在工业生产领域中扮演着重要的角色。
它是一种将电源电压通过变频调节器进行调整，从而实现对电机转速和电源频率的精确控制的设备。
这一技术的应用广泛，并在许多行业中发挥着重要作用，如电力、冶金、石化、制药、水泵等。
在传统的高压变频器系统中，由于电源质量不均一和电源电压的波动等因素的存在，可能会导致电机运行时功率因数降低，效率下降，甚至会对电网产生负面影响。
为了解决这些问题，就地补偿装置应运而生。
就地补偿装置是一种能够在高压变频器系统中稳定电源电压并提高功率因数的装置。
它通过对电流的补偿来消除功率因数的降低，同时可以在电机启动和停止过程中消除电网对电源设备的影响。
这样可以提高系统的稳定性和可靠性，降低能耗，延长设备使用寿命。
本文将对高压变频器就地补偿装置的原理、作用、优势以及可能存在的问题和解决方案进行详细讨论。
通过深入了解这一装置，我们可以更好地理解高压变频器系统的运行机理和优化方法，为相关行业的工程师和技术人员提供更好的指导和建议。
文章结构部分的内容如下：1.2 文章结构本文分为引言、正文和结论三个部分。
引言部分首先对本文要探讨的主题进行了概述，简要介绍了高压变频器就地补偿装置的背景和意义。
其次，给出了文章的结构，包括引言、正文和结论三部分，以及各部分的内容概述。
最后，明确了本文的目的，即通过对高压变频器就地补偿装置的原理和应用、作用和原理，以及优势和可能存在的问题等进行探讨，帮助读者了解和应用该装置。
正文部分将详细介绍高压变频器的原理和应用，包括其工作原理、在工业生产中的应用领域以及优势等方面。
同时，还将重点关注就地补偿装置的作用和原理，包括如何在高压变频器中实现电能的补偿和控制等内容，以便读者能够全面了解和掌握该装置的工作原理。
结论部分将对高压变频器就地补偿装置的优势进行总结，明确指出其在提高电能利用率、降低能耗、改善电网质量等方面的优点。
变频专用滤波器电抗器选型指南
变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。
变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。
变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器专用滤波和补偿装置
变频技术在大量的感性负载节能方面有着无可替代的地位，节约的电能有时能达到 30% 以上，效益十分可观。
随着变频器日益广泛的普及和应用，其占电网总负荷的比例已经越来越大。
其中大部分额定电压为三相 380V 的交直交型变频器（以下简称变频器）。
然而，随之带来的网侧谐波问题也越来越受到各变频器用户和供电部门的关注。
由于变频器的整流部分一般为三相全波不可控整流，直流回路采用大电容作为滤波器。
这样，虽然变频器的网侧输入电压波形基本上是正弦波，但输入电流是脉冲式的充电电流，含有丰富的谐波，表现在网侧的有 5 、 7 、 11 、 13 、 15 、 17 、 19 次谐波电流，一般最大以 5 、 7 次为主。
其波形如图 1 所示。
感型负载在运行中要消耗大量的无功电流，但是谐波会使无功补偿装置不能正常运行，并且导致一些现代化的精密控制机床无法运行，因此对使用变频器的系统采取谐波治理措施是必须的。
我公司针对变频器谐波的特点，设计了专用的高、低压滤波装置，可有效滤除变频装置产生的谐波，同时对系统进行有效的无功补偿，满足广大使用变频器的用户需求。
变频器专用低压滤波器柜变频器专用10KV滤波器装置
滤波电抗器系列
低压铁心滤波电抗器：
一、产品用途：
次谐波，从而改善电压波形，提高供电质量，降低系统损耗。
二、产品特点：
我公司生产的铁心滤波电抗器具有高滤波能力，低损耗，低噪音，
高线性，安装简便和使用寿命长的特点。
三、型号标志：四、主要技术参数：
高压空心饼式滤波电抗器：
一、产品用途：
与并联电容器组成LC回路，能有效吸收电力系统3、4、5、7、11次
二、产品特点：
我公司生产干式空芯饼式电抗器采用多层饼式线圈组成，层间距大，
散热性能好。
电抗器上下部分层间距平滑无级可调，用以调节电抗器电感
量。
具有高滤波能力，低损耗，低噪音，高线性，安装简便和使用寿命长
的特点。
三、主要技术参数：
有源技术是电力电子器件、电力电子控制技术、控制技术、高速运算器等发展到相当水平以后才有实现的可能。
如今相关技术均已达到此类用途的要求，如GTO，IGBT，IECT等功率器件；模拟和数字实现的快速实时的无功/谐波分量计算技术（如时域、频域分解）；SPWM、电流回滞、非参考计算、空间矢量等变换器调制技术十分繁多，并趋成熟。
有源电力滤波装置APF，是一种基于IGBT逆变器的新型谐波治理装置。
通过实时检测负载电流波形，除去波形中基波（50Hz）成分，将剩余部分的波形反向，通过控制IGBT的触发，将反向电流注入供电系统中，实现滤除（抵消）谐波、动态补偿系统无功与电压波动、抑制谐振、提高功率因数等功能，从而达到改善供电系统安全性、节能降耗的目的。
然而，鉴于目前有源设备的成本还相对较高、可控容量和电力系统的巨大电能相比还较小，采用混合型有源电能控制技术是现阶段应用的主要特征。
有源+无源混合电力滤波（HAPF）是将APF和无源滤波相结合，利用无源设备的处理较大容量部分、而利用有源技术改善无源部件的补偿效果和动态性能，共同达到良好的补偿目的；同时，有效地减小了有源部分的容量，以节省APF容量过大而增加的成本。
A、功能特点有：
（1）改善无源滤波器品质因数Q，提高滤波效果。
（2）阻尼滤波器支路可能谐振（串入电阻）, 防止过流发生。
（3）阻尼变压器漏感与无功补偿电容可能的谐振（并联电阻），防止设备过电流
（4）适应三相平衡补偿、不平衡系统分相补偿；
（5）有源容量小（1%的系统
B、主要技术指标
容量：50kva/三相；电流30A（有效值）/每相.模块，43A（峰值）；短时过载能力60Arms
电气指标：380Vrms（L－L）-20％+15％；电压畸变THDv<5%;系统变频50/60Hz±8%;系统结构：3-相/3-线（4-线或单相可用，下期考虑）
补偿指标：功率因数校正≥0.98或指定无功大小；响应时间<20ms；有功消耗<5%
保护：常开式开关和快速熔断器；交流和直流侧的过压保护；设备过容、开关过流保护；功率模块短路、过温保护，驱动欠压保护。
