电压互感器精确等级

电压互感器精确等级

电压互感器有哪些准确等级,分别为什么意思
0.2一般用于计量
0.5一般用于测量
1级3级一般用于监测
3P 6P 用于保护
0.22级用于电源
电流互感器的标识:
标准准确限值系数为:
5、10、15、20、30
准确级的标称-保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。

标准准确级:
保护用电流互感器的标准准确级为:5P和10P ;
保护用电流互感器铭牌标志
铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30V A 5P 10
注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出:示例15V A 0.5级或15V A 0.5级30V A 1级15V A 1级,扩大值150% 30V A 5P10 ;15V A 5P20
测量用电流互感器准确级的标称
测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称
标准准确级-测量用电流互感器的标准准确级为:
0.1;0.2;0.5;1;3;5
特殊用途的测量用电流互感器的标准准确级为:
0.2S;0.5S.
如:0.2/5P20/10P20,第一组为0.2级;第二组准确级数为0.5级,保护用,二次输出容量为20V A;第三组准确级数为10级,保护用绕组,二次输出容量为20V A。

PT的标识方法基本相同。

以前也是从网上得到的,资源共享吧。

电压电流互感器准确等级

电压电流互感器准确等级

电压电流互感器准确等级集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

准确级是指在规定的二次负荷变化范围内,一次电流为额定值时的最大电流误差的百分值。

国产电流互感器的准确等级有:0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。

按照国家标准《电流互感器》GB1208-75规定,电力系统用电流互感器的误差限值。

带S的是特殊电流互感器,要求在1%-120%负荷范围内精度足够高,一般取5个负荷点测量其误差小于规定的范围;0.1级以上电流互感器,主要用于实验室进行精密测量,或者作为标准,用来校验低等级的互感器,也可以与标准仪表配合,用来校验仪表,所以叫做标准电流互感器;在工业上,0.2级和0.5级互感器用来连接电器测量仪表,要求误差20%-120%负荷范围内精度足够高,一般取4个负荷点测量其误差小于规定的范围(误差包括比差和角差,因为电流是矢量,故要求大小和相角差),而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备,如5P,10P的电流互感器一般用于接继电器保护用,即要求在短路电流下复合误差小于一定的值,5P即小于5%,10P即小于10%;标有B(或D)级的电流互感器,用来接差动保护和距离保护装置。

所以电流互感器根据用途规定了不同的准确度,也就是不同电流范围内的误差精度。

保护用电流互感器按其功能特性分级如下:保护用电流互感器按用途分为稳态保护用(P)和暂态保护用(TP)P级:准确限值规定为稳态对称一次电流下的复合误差,无剩磁限值。

5P20表示在加20倍额定电流的情况下,误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。

TPS 级:低漏磁电流互感器,其性能由二次励磁特性和匝数比误差限值规定。

无剩磁限值。

TPX级:准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

电流、电压互感器精确等级的具体解析

电流、电压互感器精确等级的具体解析

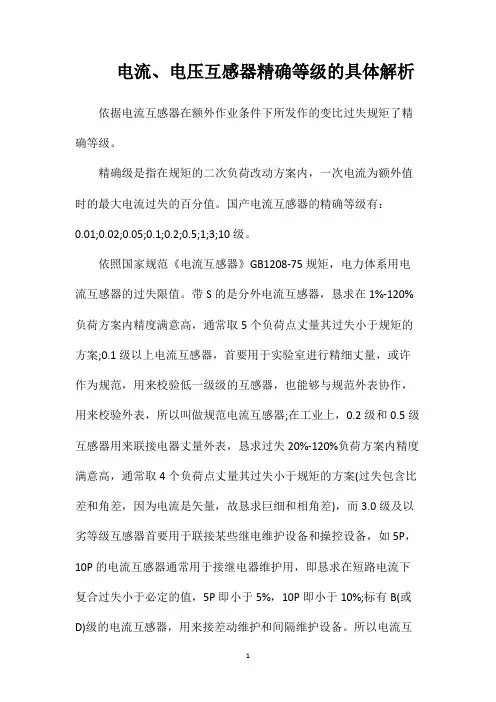

电流、电压互感器精确等级的具体解析依据电流互感器在额外作业条件下所发作的变比过失规矩了精确等级。

精确级是指在规矩的二次负荷改动方案内,一次电流为额外值时的最大电流过失的百分值。

国产电流互感器的精确等级有:0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。

依照国家规范《电流互感器》GB1208-75规矩,电力体系用电流互感器的过失限值。

带S的是分外电流互感器,恳求在1%-120%负荷方案内精度满意高,通常取5个负荷点丈量其过失小于规矩的方案;0.1级以上电流互感器,首要用于实验室进行精细丈量,或许作为规范,用来校验低一级级的互感器,也能够与规范外表协作,用来校验外表,所以叫做规范电流互感器;在工业上,0.2级和0.5级互感器用来联接电器丈量外表,恳求过失20%-120%负荷方案内精度满意高,通常取4个负荷点丈量其过失小于规矩的方案(过失包含比差和角差,因为电流是矢量,故恳求巨细和相角差),而3.0级及以劣等级互感器首要用于联接某些继电维护设备和操控设备,如5P,10P的电流互感器通常用于接继电器维护用,即恳求在短路电流下复合过失小于必定的值,5P即小于5%,10P即小于10%;标有B(或D)级的电流互感器,用来接差动维护和间隔维护设备。

所以电流互感器依据用处规矩了纷歧样的精确度,也便是纷歧样电流方案内的过失精度。

维护用电流互感器按其功用特性分级如下:维护用电流互感器按用处分为稳态维护用(P)和暂态维护用(TP)。

P级:精确限值规矩为稳态对称一次电流下的复合过失,无剩磁限值。

5P20标明在加20倍额外电流的状况下,过失小等于5%。

暂态维护用电流互感器精确级分为TPX、TPY、TPZ三个等级。

TPS级:低漏磁电流互感器,其功用由二次励磁特性和匝数比过失限值规矩。

无剩磁限值。

TPX级:精确限值规矩为在指定的暂态作业循环中的峰值瞬时过失。

无剩磁限值。

TPX级电流互感器环形铁芯中不带气隙,在额外电流和负载下,其电流过失不大于plusmn;0.5%TPY级:精确限值规矩为在指定的暂态作业循环中的峰值瞬时过失。

电能计量装置应配置的电能表、互感器的准确度等级

电能计量装置应配置的电能表、互感器的准确度等级


单相供电的 电力用户
其他
电网企业之间的电量 交换 省级电网与其供电企 业的供电关口计量
有功电能表 准 确 度 等 级 无功电能表 电压互感器 电流互感器 电能表现场检验 电能表修调前检验合格 率 电能表轮换 高压互感器 备注
0.2S或0.5S 2.0 0.2 0.2S或0.2*) 至少每3个月一次 100% 3-4年 每10年现场检验一次
变压器容量发电厂其他发电企业上网计量发电企业厂用电有功电能表102020无功电能表20202030电压互感器02020505电流互感器05s05s05s电能表现场检验至少每年一次电能表修调前检验合格率1001009895电能计量装置应配置的电能表互感器的准确度等级电能计量装置技术管理规程dlt448一2000500万kwh及以上100万kwh及以上10万kwh及以上单相供电的电力用户10000kva及以上2000kva及以上315kva及以上315kva以下200mw及以上发电机100mw及以上发电机100mw以下发电机发供电企业内部经济技术指标分析考核用的电能计量供电企业之间的电能交换供电企业内部用于承包考核的计量省级电网与其供电企业的供电关口计量考核有功电量平衡的110kv及以上的送电线路02s或05s05s或0502s或0202s或02至少每3个月一次至少6个月一次34年34年34年46年每10年现场检验一次个月内进行首次现场检验202级电流互感器仅指发电机出口电能计量装置中配用
Ⅲ 10万kwh及以上 315kVA及以上 100MW以下发电机 发电企业厂用电 供电企业内部用于承包 考核的计量 考核有功电量平衡的 110kV及以上的送电线路 1.0 2.0 0.5 0.5S 至少每年一次 98% 3-4年
Ⅳ —— 315kVA以下 发供电企业内部经济技术指 标分析、考核用的电能计量 —— —— —— 2.0 3.0 0.5 0.5S —— 95% 4-6年

电压互感器 技术参数

电压互感器 技术参数

电压互感器技术参数全文共四篇示例,供读者参考第一篇示例:电压互感器作为电力系统中重要的电气设备,承担着电压测量和信号转换的重要任务。

其技术参数直接影响到电力系统的运行稳定性和安全性。

在设计和选择电压互感器时,必须充分了解各项技术参数的含义和作用,以确保其在电力系统中的正常运行。

电压互感器的主要技术参数包括额定电压、额定频率、变比误差、负载特性、绝缘特性等。

下面将逐一介绍这些技术参数的含义和影响。

首先是额定电压。

额定电压是指电压互感器在额定工作条件下所能承受的最大电压值。

通常情况下,电压互感器的额定电压应大于电力系统中的最大工作电压,以确保其正常运行并防止设备损坏。

额定电压是电压互感器的重要参数之一,直接影响到其在电力系统中的安全性和稳定性。

其次是额定频率。

额定频率是指电压互感器正常工作的频率范围,在现代电力系统中,电压频率通常为50Hz或60Hz。

电压互感器应能在额定频率范围内正常工作,否则会影响电力系统的稳定性和安全性。

再者是变比误差。

变比误差是指电压互感器实际输出电压与额定电压之比的偏差。

变比误差会直接影响到电压互感器输出的准确性,因此在选择电压互感器时,需要对其变比误差进行精确的评估和校准。

负载特性是指电压互感器在不同负载条件下输出电压的稳定性和准确性。

负载特性良好的电压互感器,在不同负载条件下都能输出稳定的电压信号,避免因负载变化而影响到电力系统的正常运行。

最后是绝缘特性。

电压互感器作为电力系统中的高压设备,需要具备良好的绝缘性能,以确保在高压条件下不会发生漏电和击穿现象,从而保证电力系统的安全运行。

在实际应用中,电压互感器的技术参数需要根据电力系统的实际需求进行选择和设计,以确保其在电力系统中的正常运行和稳定性。

在使用过程中还需要定期对电压互感器进行检测和校准,以确保其输出的电压信号准确可靠。

第二篇示例:电压互感器是一种用于电力系统中测量电压的重要设备,其技术参数对于电力系统的运行和安全具有非常重要的意义。

电压互感器介绍

电压互感器介绍

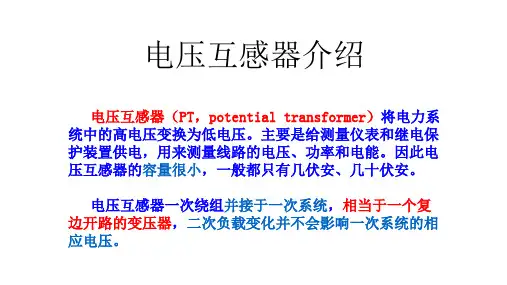

-5-
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
电压互感器的准确级以电压误差 fu来定义的。
在规定的一次电压和二次负荷变化范围内,二次负荷功率因数为额定值时,最大 电压误差百分数。
用途
准确级
0.2 0.5 1 3 3P 6P
误差限值 电压误差 相位差 (′) (%) ± 0.2 ± 0.5 ± 1.0 ± 3.0 ± 3.0 ± 6.0 ±10 ±20 ±40 不规定 ±120 ±240
JSJW-10型油浸式三相五柱式TV
三相五柱式 三个芯柱+两个边柱 一次三相绕组分别绕于三个芯柱上,为YN
接线
二次有两组三相绕组 主二次绕组:同样为yn接线 辅助二次绕组:开口三角形接线,用于测
量小电流接地系统零序电压
两个边柱为零序磁通提供磁路,避免了普
通电压互感器因零序磁阻太大导致电流过 大而发热损坏。
二次绕组额定容量(VA) 0.5级 120 1级 200 3级 400
最大容量(VA) 960
通常所说的额定容量是指对应于最高准确级的容量
-7-
5.电压互感器的分类和结构
(1) 根据相数的不同,分为单相式和三相式。 单项式可制成任意电压等级 三相式一般只有20kV以下电压等级。 (2) 根据安装地点的不同,分为户内式和户外式。 35kV及以下多制成户内式 (3) 根据绕组的不同,分为双绕组式和三绕组式。 三绕组电压互感器有两个二次绕组 一个是基本二次绕组,用于测量仪表和继电器; 另一个为辅助二次绕组(开口三角绕组、剩余电压绕组),用来反映单相接地故 障(零序电压) (4) 按绝缘分为干式、浇注式、油浸式和气体绝缘式。
5.电压互感器的分类和结构

电压互感器介绍

电压互感器介绍

平衡绕组:平衡上下铁芯柱的磁势,保证正确的电压变换关系,即保证测量准确度
220kV串级式电压互感器
右图是220kV四级串级式电压互感器。上铁芯对地为额定电压的3/4,下铁芯对地为额定电压的1/4。绕组边缘线匝与铁芯之间为额定电压的1/4。二次绕组只与最下面一个铁芯柱耦合。 平衡绕组在同一铁芯的上下柱上,匝数相等,反极性连接。平衡上下铁芯柱的磁势 连耦绕组:两铁芯相邻的铁芯柱上,匝数相同,反极性连接。电压均匀分布,不影响准确级。
3.选择容量 电压互感器的型号和准确级确定以后,与此准确级对应的额定容量即已确定 可从本书附录四有关手册中查得 。 为了保证电压互感器的准确级,其二次侧所带负荷的实际容量不能超过额定容量。 计算电压互感器的二次负荷容量时,必须注意互感器的接线方式和二次负荷的连接方法,可查有关手册。
电容式电压互感器
电容式电压互感器 CVT 在国外已有四十多年的发展历史,在72.5~1000kV电力系统中得到普遍应用。国产CVT从1964年在西安电力电容器厂诞生以来,也积累了三十五年的制造和运行经验,现已进入成熟期。 电容式TV和GIS中电磁式TV两种类型可作为500kV电压互感器
电容式电压互感器的工作原理
油浸式电压互感器按结构分类
5 普通结构 单级式 和串级结构两种。3~35kV电压等级都制成普通结构,110kV及以上电压等级的电压互感器才制成串级结构。在我国,电压大于330kV只生产电容式。
JDZJ-10
JDQX-220
JDJ2-35
JZW-10
JSJW-10
JCC— 110
YDR-110
图 d 所示为一台三相五柱式 电压互感器接线。一次绕组接 成星形,且中性点接地。基本 二次绕组也接成星形,并且中性 点也接地。既可测量线电压.又 可测量相电压。

北京标准电压互感器等级

北京标准电压互感器等级

北京标准电压互感器等级互感器是电力系统中重要的配电设备之一,它主要用于测量电流或电压的变化,并将其转化为适用于电力传感器或控制设备的信号。

在电力系统中,互感器主要用于变压器、变电站、发电厂等场所,用以进行电流测量、电压测量、电能计量等。

互感器的等级是指互感器的额定变比,它决定了互感器的测量范围。

一般来说,互感器的等级越高,其测量范围也越大。

根据我所了解,北京地区的互感器等级主要有以下几个:1.0.2S级别互感器:这是目前最高精度的互感器等级,主要用于电能计量和控制系统中。

0.2S级别的互感器具有较高的精度和稳定性,可用于变电站、发电厂等场所,用以进行电能计量。

2.0.5S级别互感器:这是目前广泛应用的互感器等级,主要用于电能计量和电力系统保护装置中。

0.5S级别的互感器具有较高的精度和稳定性,适用于变电站、发电厂、输电线路等场所。

3.1.0级别互感器:这是一种常见的互感器等级,主要用于电力系统保护装置中。

1.0级别的互感器具有较高的精度和稳定性,适用于变电站、发电厂、输电线路等场所。

4.3.0级别互感器:这是一种较低等级的互感器,主要用于配电系统中。

3.0级别的互感器适用于较小规模的变电站、配电箱等场所。

除了以上几个常见的互感器等级外,根据具体的使用场合和要求,还可以有其他等级的互感器,如0.2级别、0.1S级别等。

这些互感器等级主要是根据国家标准和电力系统的要求来确定的,以确保电力系统的稳定运行和正常工作。

需要注意的是,不同地区的互感器等级可能会有所差异,因此在选择互感器时,需要根据实际的使用需求和当地的电力系统要求来确定合适的互感器等级。

综上所述,北京地区的互感器等级主要有0.2S级别、0.5S级别、1.0级别和3.0级别等。

根据实际的使用需求和当地的电力系统要求,可以选择适合的互感器等级,以确保电力系统的稳定运行和正常工作。

精度等级

精度等级

中文名称:准确度等级英文名称:accuracy class定义:测量仪器仪表的分级。

各级仪器仪表应符合有关不确定度的一组规范。

应用学科:(一级学科);电测与计量(二级学科)以上内容由审定公布准确度等级是指符合一定的计量要求,使误差保持在规定极限以内的测量仪器的等别、级别。

注:准确度等级通常按约定注以数字或符号,并称为等级指标。

准确度等级还分次等级:准确度等级分低准确度、中准确度、高准确度。

参考GB1208电流互感器标准,GB1207互感器标准:精度:(s),(s),,,。

保护用互感器精度:5P,10P。

电压互感器精度:,,3P,6P。

在《VIM》及《JJF》中,准确度等级(accuracy class)指符合一定的计量要求,使误差保持在规定极限以内的测量仪器的等别、级别。

等(order)与级(class)在计量学中是两个不同的概念。

计量技术规范JJG1027-91《测量误差及数据处理》中早已明确。

等是一种按大小所划分的档次。

级是一种按测量仪器示值误差大小所划分的档次(关于不确定度的定义与示值误差的定义,包括器具的示值误差定义,请参阅《JJF》)。

例如:量块既分等也分级,也分等也分级,而标准活塞压力计则只分等没有级。

有些仪表的级别是引用误差(相对最大允许误差的一种)划分的,我们说某测量仪器符合某个等别或级别,是定性地综出了该仪器的准确度。

在正常的使用条件下,仪表测量结果的准确程度叫仪表的准确度.引用误差越小,仪表的准确度越高,而引用误差与仪表的量程范围有关,所以在使用同一准确度的仪表时,往往采取压缩量程范围,以减小测量误差.在工业测量中,为了便于表示仪表的质量,通常用准确度等级来表示仪表的准确程度.准确度等级就是最大引用误差去掉正,负号及百分号.准确度等级是衡量仪表质量优劣的重要指标之一.我国工业仪表等级分为,,,,,,七个等级,并标志在仪表刻度标尺或铭牌上.仪表准确度习惯上称为精度。

准确度等级习惯上称为精度等级。

电压互感器的精度等级与最大允许误差

电压互感器的精度等级与最大允许误差

电压互感器的精度等级与最大允许误差
1.理想的电压互感器
理想的电压互感器励磁电流为零,线圈的阻抗可忽略不计,初、次级电压比等于其匝数比,相位也没有偏移。

2.电压互感器的精度等级与最大允许误差
但是,实际的电压互感器中总是存在一定的励磁电流及线圈阻抗,因此,必然会产生电压误差和相位误差。

根据允许误差范围,电压互感器可分为四个精度等级。

电压互感器的精度等级与最大允许误差见表1所示。

表1 电压互感器的精度等级与最大允许误差
3.举例说明
电压互感器的每种精度等级都对应额定的容量,因此,同一电压互感器按其次级负载的大小可以在不同的精度等级下工作。

JDZJ-10型电压互感器,在负载功率因数cosφ=0.8的情况下,精度等级为0.5级,其使用容量为50 VA;若精度等级为1级,则使用容量为80 VA;精度等级为3级时对应使用容量为200 VA;如果不考虑精度等级,仅需满足允许发热条件,则它的最大容量为400 VA。

电力互感器检定规程

电力互感器检定规程

电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器(包括电流、电压互感器以及组合互感器)的首次检定、后续检定和使用中的检验。

1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级,电压互感器的准确度为0.1、0.2、 0.5、1级。

组合互感器按它所包含的电流、电压互感器的准确度分别定级。

1.2 误差电流互感器的电流误差(比值差)按下式定义:100(%)⨯-=PPS I I I I I K f (1) 电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差,单位为min 。

相 量方向以理想电流互感器的相位差为零来决定,当二次电流相量超前一次电流相量时,相位差为正,反之为负。

电压互感器的电压误差(比值差)按下式定义:100(%)⨯-=PPS U U U U U K f (2)电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差,单位为min 。

相 量方向以理想电压互感器的相位差为零来决定,当二次电压相量超前一次电压相量时,相位差为正,反之为负。

式(1)和(2)中,I K 为电流互感器的额定电流比,U K 为电压互感器的额定电压比,S I 为二次电流有效值,S U 为二次电压有效值,P I 为一次电流有效值,P U 为一次电压有效值。

1.3 基本误差在表1的参考条件下,电流互感器的误差不得超出表2给定的限值范围,电压互感器的误差不得超出表3给定的限值范围,实际误差曲线不得超出误差限值连线所形成的折线范围。

1.4 稳定性电力互感器在连续的两次周期检定中,其基本误差的变化,不得大于基本误差限值的1/2。

1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。

它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起,也可以由检定方法引起,如用低压法测量高压电流互感器的误差,用等安匝法测量多匝电流互感器的误差等。

004-电压互感器精度等级

004-电压互感器精度等级

测量用电压互感器在额定频率及80%~120%额定电压间的任一电压和功率因数为0.8 (滞后)的25%~100%额定负荷中之任一值下,各标准准确级的电压误差和相位差应不超过下表所列限值。

保护用电压互感器的准确级,以该准确级在5%额定电压到与额定电压因数相对应的电压范围内的最大允许电压误差的百分数标称,其后标以字母“P”(表示保护)。

保护用电压互感器的标准准确级有3P和6P。

其误差限值见下表:
第一个字母:J--电压互感器。

第二个字母:D--单相;S--三相;C--串级式;W--五铁芯柱。

第三个字母:G--干式,J--油浸式;C--瓷绝缘;Z--浇注绝缘;R--电容式;S--三相;Q—气体绝缘。

第四个字母:W--五铁芯柱;B--带补偿角差绕组;X—带剩余电压绕组;N—不带膨胀器。

连字符后的
字母:GH--高海拔地区使用;TH--湿热地区使用。

第五个字母:F—测量与保护绕组分开。

电压互感器准确等级

电压互感器准确等级

电压互感器有哪些准确等级,分别为什么意思
0.2一般用于计量
0.5一般用于测量
1级3级一般用于监测
3P 6P 用于保护
0.22级用于电源
电流互感器的标识:
标准准确限值系数为: 5、10、15、20、30
准确级的标称-保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。

标准准确级:
保护用电流互感器的标准准确级为:5P和10P ;
保护用电流互感器铭牌标志铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30V A 5P 10 注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出:
示例15VA 0.5级或15V A 0.5级30V A 1级15V A 1级,扩大值150% 30VA 5P10 ;
15V A 5P20 测量用电流互感器准确级的标称
测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称标准准确级-测量用电流互感器的标准准确级为:
0.1;0.2;0.5;1;3;5 特殊用途的测量用电流互感器的标准准确级为:0.2S;0.5S.
如:0.2/5P20/10P20,第一组为0.2级;第二组准确级数为0.5级,保护用,二次输出容量为20V A;第三组准确级数为10级,保护用绕组,二次输出容量为20V A。

PT的标识方法基本相同。
