高级制图员试卷2

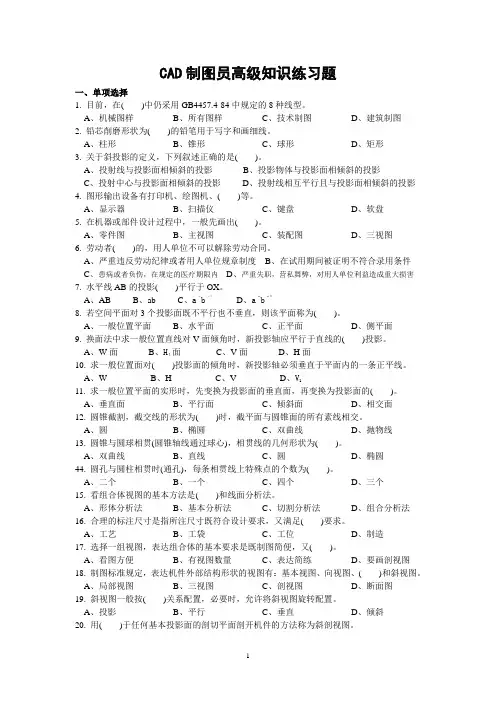

高级CAD试卷及答案
CAD制图员高级知识练习题一、单项选择1. 目前，在()中仍采用GB4457.4-84中规定的8种线型。
A、机械图样B、所有图样C、技术制图D、建筑制图2. 铅芯削磨形状为()的铅笔用于写字和画细线。
A、柱形B、锥形C、球形D、矩形3. 关于斜投影的定义，下列叙述正确的是()。
A、投射线与投影面相倾斜的投影B、投影物体与投影面相倾斜的投影C、投射中心与投影面相倾斜的投影D、投射线相互平行且与投影面相倾斜的投影4. 图形输出设备有打印机、绘图机、()等。
A、显示器B、扫描仪C、键盘D、软盘5. 在机器或部件设计过程中，一般先画出()。
A、零件图B、主视图C、装配图D、三视图6. 劳动者()的，用人单位不可以解除劳动合同。
A、严重违反劳动纪律或者用人单位规章制度B、在试用期间被证明不符合录用条件C、患病或者负伤，在规定的医疗期限内D、严重失职，营私舞弊，对用人单位利益造成重大损害7. 水平线AB的投影()平行于OX。
A、ABB、abC、a‘b‘’D、a“b“”8. 若空间平面对3个投影面既不平行也不垂直，则该平面称为()。
A、一般位置平面B、水平面C、正平面D、侧平面9. 换面法中求一般位置直线对V面倾角时，新投影轴应平行于直线的()投影。
A、W面B、H１面C、V面D、H面10. 求一般位置面对()投影面的倾角时，新投影轴必须垂直于平面内的一条正平线。
A、WB、HC、VD、V111. 求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的()。
A、垂直面B、平行面C、倾斜面D、相交面12. 圆锥截割，截交线的形状为()时，截平面与圆锥面的所有素线相交。
A、圆B、椭圆C、双曲线D、抛物线13. 圆锥与圆球相贯(圆锥轴线通过球心)，相贯线的几何形状为()。
A、双曲线B、直线C、圆D、椭圆44. 圆孔与圆柱相贯时(通孔)，每条相贯线上特殊点的个数为()。
A、二个B、一个C、四个D、三个15. 看组合体视图的基本方法是()和线面分析法。
高级制图员考试试题
高级制图员考试试题一、单项选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. SPLINE2. GIS（地理信息系统）的核心功能不包括以下哪项？A. 数据采集B. 数据分析C. 数据存储D. 数据娱乐3. 下列哪个软件不是专业的地图制作软件？A. ArcGISB. QGISC. Adobe PhotoshopD. MapInfo4. 在地图学中，比例尺的正确表述是地图上的距离与实际地理空间距离的比率，这个比率应该是：A. 任意的B. 固定的C. 可变的D. 不相关的5. 以下哪个不是地图投影的目的？A. 保持面积的真实性B. 保持形状的真实性C. 保持距离的真实性D. 增加地图的装饰性6. 在地图上表示等高线时，相邻等高线之间的高度差被称为：A. 等高距B. 坡度C. 地形D. 起伏度7. 在地图制图过程中，以下哪个步骤是不必要的？A. 数据预处理B. 地图设计C. 地图绘制D. 数据销毁8. 地图上的方向通常以哪个方向作为基准？A. 北B. 南C. 东D. 西9. 在地图制图中，哪种颜色通常用来表示水体？A. 蓝色B. 绿色C. 红色D. 黄色10. 下列哪种方法不适用于地图上的数据可视化？A. 点状符号B. 线状符号C. 面状符号D. 文字描述二、多项选择题（每题3分，共15分）11. 在GIS中，空间数据的表达方式包括哪些？A. 矢量数据B. 栅格数据C. 表格数据D. 文本数据12. 以下哪些因素会影响地图的精度？A. 制图比例尺B. 数据来源C. 制图者的技术水平D. 地图的尺寸13. 在地图上表示地理信息时，可以使用哪些方法？A. 符号B. 文字注记C. 颜色D. 图例14. 以下哪些是地图投影可能产生的误差？A. 面积误差B. 形状误差C. 方向误差D. 距离误差15. 在地图制图中，以下哪些属于地图的构成要素？A. 比例尺B. 图例C. 标题D. 装饰性图案三、判断题（每题1分，共10分）16. 所有地图投影都会产生一定的误差。
高级制图员知识试卷2
10.使用图块的属性有三个步骤(1)定义属性(2)为图块自加属性(3)插入图块时确定属性值。 （ ）
得分
评分人
四、简答题（每小题6分，共24分）
1、什么叫块爆破（分解）？
2、多段线（pline）与多线（mpline）有何不同？
5、在实体特性工具条的层状态控制窗口 中，分别对应控制层的、、、、五种状态。
6、在定义图块过程中，最常用的到的两个命令是和。
得分
评分人
二、单项选择题（每题1分，共20分）
1、在AutoCAD中用拉伸（stretch）命令编辑图形对象时，应采用的选择方式为（）
（A）点选 （B）窗选w （C）压窗选c （D）全选all
16、在Line命令绘水平线或垂直线时，可用 （ ） 命令设置。
(A)LAYER (B)GRID (C)SNAP (D)ORTHO
17、 AutoCAD 2008中，（ ）图层可运行直接编辑。
(A)关闭层 (B)解冻层 (C)冻结层 (D)锁定层
18、在 AutoCAD 2008撒消或中断一个命令可以用 （ ）方法。
1、AutoCAD中的图案填充（hatch）与其边界是可关联的，即图案填充的范围可随边界的改变而改变。 （ ）
2、AutoCAD中的倒圆角命令（fillet）中的圆角半径不可设为零。 （ ）
3、AutoCAD中的倒圆角命令（fillet）可用于两条相互平行的直线。 （ ）
4、AutoCAD中的块插入命令（insert）用于插入图形文件时，此图形文件必须事先用“base”命令设置基点。 （ ）
10、以下有关AutoCAD中格式刷 的叙述错误的是（ ）
高职制图考试试卷和答案
高职制图考试试卷和答案**高职制图考试试卷**一、选择题（每题2分，共20分）1. 制图的基本要求不包括以下哪一项？A. 图面整洁B. 比例适当C. 线条清晰D. 颜色艳丽2. 国家标准规定，图幅的尺寸有几种？A. 1种B. 2种C. 3种D. 4种3. 以下哪个不是机械制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线4. 机械制图中，尺寸标注的起点是：A. 尺寸线B. 尺寸界线C. 基线D. 引线5. 制图中，角度的标注方法不包括：A. 圆心角B. 角度符号C. 线性尺寸D. 角度数值6. 以下哪个视图不是机械制图中常见的基本视图？A. 主视图B. 左视图C. 俯视图D. 斜视图7. 制图中，螺纹的标注方法不包括：A. 外径B. 内径C. 螺距D. 角度8. 在机械制图中，以下哪个符号用于表示孔？A. ∅B. ⊥C. ≡D. ∇9. 制图中，以下哪个不是尺寸公差的表示方法？A. 上偏差B. 下偏差C. 基本偏差D. 公差等级10. 机械制图中，以下哪个不是表面粗糙度的表示方法？A. 符号B. 数值C. 颜色D. 代号二、填空题（每空1分，共20分）1. 机械制图中，常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、______、______。
2. 在机械制图中，图线分为粗实线、细实线、______、______、细虚线和细点划线。
3. 机械制图中，尺寸线应与被标注的表面______，尺寸线之间应______。
4. 机械制图中，角度的标注应使用______符号，并在其后标注______。
5. 机械制图中，螺纹的标注应包括______、______和______。
6. 机械制图中，孔的标注应使用______符号，并在其后标注______。
7. 机械制图中，表面粗糙度的标注应包括______、______和______。
8. 机械制图中，公差等级的标注应包括______、______和______。

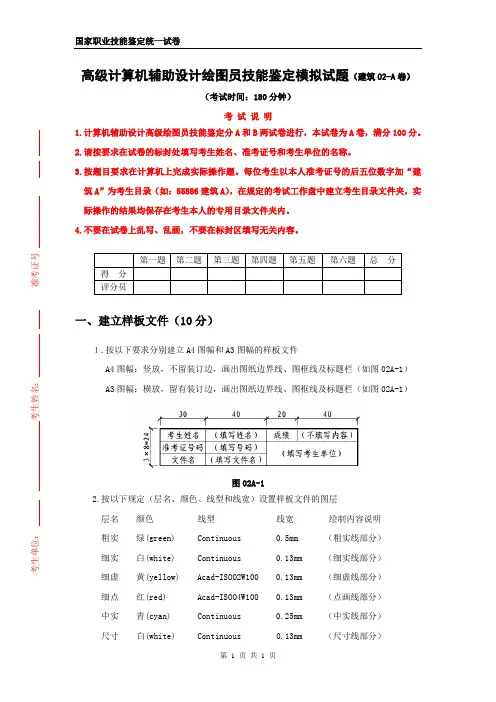

高级CAD培训试卷 (2)
国家职业技能鉴定统一试卷第 1 页 共 1 页高级计算机辅助设计绘图员技能鉴定模拟试题（建筑02-A 卷）（考试时间：180分钟）考 试 说 明1.计算机辅助设计高级绘图员技能鉴定分A 和B 两试卷进行，本试卷为A 卷，满分100分。
2.请按要求在试卷的标封处填写考生姓名、准考证号和考生单位的名称。
3.按题目要求在计算机上完成实际操作题。
每位考生以本人准考证号的后五位数字加“建筑A ”为考生目录（如：55886建筑A ），在规定的考试工作盘中建立考生目录文件夹，实际操作的结果均保存在考生本人的专用目录文件夹内。
4.不要在试卷上乱写、乱画，不要在标封区填写无关内容。
一、建立样板文件（10分）１.按以下要求分别建立A4图幅和A3图幅的样板文件A4图幅：竖放，不留装订边，画出图纸边界线、图框线及标题栏（如图02A-1） A3图幅：横放，留有装订边，画出图纸边界线、图框线及标题栏（如图02A-1）图02A-12.按以下规定（层名、颜色、线型和线宽）设置样板文件的图层层名 颜色 线型 线宽 绘制内容说明 粗实 绿(green) Continuous 0.5mm （粗实线部分） 细实 白(white) Continuous 0.13mm （细实线部分） 细虚 黄(yellow) Acad-ISOO2W100 0.13mm （细虚线部分） 细点 红(red) Acad-ISOO4W100 0.13mm （点画线部分） 中实 青(cyan) Continuous 0.25mm （中实线部分）尺寸 白(white) Continuous 0.13mm （尺寸线部分）考生单位：_ __ 考生姓名： __ ________准考证号_ ____ _。

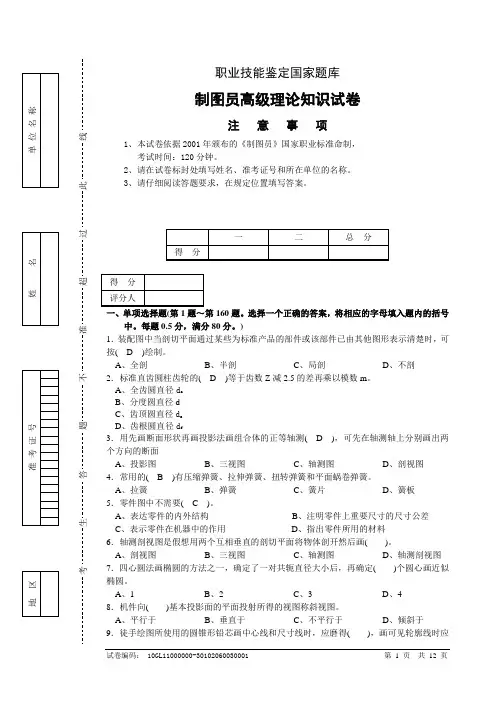

制图员高级理论试题2
职业技能鉴定国家题库 制图员高级理论知识试卷 注 意 事 项 1、本试卷依据2001年颁布的《制图员》国家职业标准命制， 考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，在规定位置填写答案。
一、单项选择题(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
) 1．装配图中当剖切平面通过某些为标准产品的部件或该部件已由其他图形表示清楚时，可按( D )绘制。
A 、全剖 B 、半剖 C 、局剖 D 、不剖 2．标准直齿圆柱齿轮的( D )等于齿数Z 减2.5的差再乘以模数m 。
A 、全齿圆直径d a B 、分度圆直径d C 、齿顶圆直径d a D 、齿根圆直径d f 3．用先画断面形状再画投影法画组合体的正等轴测( D )，可先在轴测轴上分别画出两个方向的断面 A 、投影图 B 、三视图 C 、轴测图 D 、剖视图 4．常用的( B )有压缩弹簧、拉伸弹簧、扭转弹簧和平面蜗卷弹簧。
A 、拉簧 B 、弹簧 C 、簧片 D 、簧板 5．零件图中不需要( C )。
A 、表达零件的内外结构 B 、注明零件上重要尺寸的尺寸公差 C 、表示零件在机器中的作用 D 、指出零件所用的材料 6．轴测剖视图是假想用两个互相垂直的剖切平面将物体剖开然后画( )。
A 、剖视图 B 、三视图 C 、轴测图 D 、轴测剖视图 7．四心圆法画椭圆的方法之一，确定了一对共轭直径大小后，再确定( )个圆心画近似椭圆。
A 、1 B 、2 C 、3 D 、4 8．机件向( )基本投影面的平面投射所得的视图称斜视图。
A 、平行于B 、垂直于C 、不平行于D 、倾斜于9．徒手绘图所使用的圆锥形铅芯画中心线和尺寸线时，应磨得( )，画可见轮廓线时应考 生 答 题 不 准超过 此线磨得较钝。
A、较粗B、较短C、较尖D、较钝10．两形体的表面相交时，连接处()分界线。
高级制图员考试试题
高级制图员考试试题一、选择题1. 制图过程中，为了保证图纸的规范性和准确性，应该使用的制图工具是：A. 钢尺和铅笔B. 尺套和圆规C. 量具和划线板D. 三脚架和放大镜2. 下列哪项属于Isometric视图的特点？A. 三个主轴长度相等B. X、Y、Z三个轴间夹角均为90度C. 透视投影视图D. 物体的长宽比例为1:23. 制图时，关于投影的基本规律是：A. 平行于投影平面的物体视图将消失B. 离投影平面越远的物体投影越小C. 投影面越大，物体的投影也越大D. 物体的形体越加复杂，投影面积越小4. 制图中，下列哪个比例意味着实物的尺寸缩小到绘图数值的1/n （n为整数）倍？A. 1:100B. 1:50C. 1:20D. 1:105. 在AutoCAD软件中，通过以下哪个工具可以将图纸内容进行复制和粘贴？A. 存储命令B. 剪切命令C. 复制命令D. 移动命令6. 制图的尺度选择要根据图纸的实际用途和尺寸情况来确定，下列哪种情况最适合选择比例尺较大的尺寸？A. 建筑施工图B. 地形图C. 道路交通图D. 模具图二、填空题1. 在下列比例中，表示所有尺寸缩小到实物的1/5倍的是________。
2. 视角与仰角的关系是________。
3. 二维制图软件常用的文件格式是________。
4. 制图时，应遵循的标准是________。
5. 缩放操作是制图中常用的操作之一，可以通过________命令来完成。
三、简答题1. 请简述制图中常见的投影方式有哪些，并描述它们的特点和应用场景。
2. AutoCAD软件中的图层管理是制图中非常重要的一项功能，请简要说明图层管理的作用和使用方法。
3. 制图中的尺寸标注是什么？它的作用是什么？请说明尺寸标注的常用方法和注意事项。
四、综合题某公司的土地面积为5000平方米，需要绘制一份地块平面图，该地块的形状为长方形，长与宽的比例为4:3。
请使用AutoCAD软件完成以下任务：1. 绘制地块的平面图，并确保比例准确。
制图员高级理论知识试卷及答案2
职业技能鉴定国家题库 制图员高级理论知识试卷注 意 事 项 1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
) 1. ( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
A 、道德 B 、宪法 C 、各种规章纪律 D 、人生观 2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。
A 、职工和家庭 B 、社会失业率 C 、各行业集团与社会 D 、工作和学习 3. 社会上有多少种( )，就存在多少种职业道德。
A 、社会分工 B 、人才分类 C 、职业 D 、企业分类 4. ( )是制图员自我完善的必要条件。
A 、行为规范 B 、工作再深造 C 、职业道德 D 、就业培训 5. ( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A 、基本素质 B 、讲究公德 C 、职业道德 D 、个人信誉 6. 制图国家标准规定，图纸幅面尺寸是由基本幅面尺寸的短边成( )数倍增加后得出的。
A 、偶 B 、奇 C 、小 D 、整 7. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的( )号字体。
A 、3B 、5C 、7D 、9 8. 在机械图样中，粗线与细线的宽度比大约为( )。
A 、4：1 B 、3：1 C 、2：1 D 、1：1 9. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。
A 、机械图样 B 、所有图样 C 、技术制图 D 、建筑制图 10. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。
机械制图员高级理论复习试题和答案
机械制图员高级理论复习试题和答案1.一次换面中,与原来某一基本投影面垂直且有利于解题的投影面称为( )A、旧投影面B、不变投影面C、斜投影面D、新投影面【正确答案】：D2.换面法中,点的新投影与不变投影的连线必须垂直于( )轴。
A、原投影B、坐标C、新投影D、旧投影【正确答案】：C3.换面法中当新投影轴平行于直线的正面投影时,是求一般位置直线对( )的倾角。
A、H面B、V面C、W面D、V1面【正确答案】：B4.换面法中求一般位置直线对H面的倾角时,新投影轴应平行于直线的( )。
A、正面投影B、水平投影C、侧面投影D、V1面投影【正确答案】：B5.求一般位置面对( )投影面的倾角时,新投影轴必须垂直于平面内的一条正平线。
A、WB、HC、VD、V1【正确答案】：C6.新投影轴垂直于一般位置平面内的一条水平线时,可以求该平面对( )的倾角。
A、正平面B、水平面C、侧平面D、倾斜面【正确答案】：B7.求一般位置平面的实形时,先变换为投影面的垂直面,再变换为投影面的( )。
A、垂直面B、平行面C、倾斜面D、相交面【正确答案】：B8.圆柱截割,截交线的形状为( ),截平面必倾斜于圆柱的轴线。
A、矩形B、三角形C、椭圆D、圆【正确答案】：C9.圆锥截割,截交线的形状为( )时,截平面与圆锥面的所有素线相交。
A、圆B、椭圆C、双曲线D、抛物线【正确答案】：B10.两圆柱相交,当相贯线的几何形状为平面椭圆曲线时,两圆柱的轴线正交且直径一定( )。
A、不等B、相等C、向大变化D、向小变化【正确答案】：B11.利用( )圆锥轴线的辅助平面,可求解圆柱与圆锥的相贯线(圆柱与圆锥轴线正交)。
A、包含于B、相交于C、垂直于D、平行于【正确答案】：C12.圆锥与棱柱相贯(同轴)时,每一个棱面与圆锥的相贯线均为( )。
A、椭圆曲线B、抛物线C、圆曲线D、双曲线【正确答案】：D13.当两个不同直径的圆柱轴线正交相贯时,其相贯线上的特殊点有( )。
制图员高级理论知识试卷及答案2
试卷编号： 07GL11000000-30102060030002 第 1 页 共 8 页职业技能鉴定国家题库 制图员高级理论知识试卷注 意 事 项 1、考试时间:120分钟. 2、本试卷依据2001年颁布的《制图员 国家职业标准》命制. 3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案. 5、不要在试卷上乱写乱画，不要在标封区填写无关的内容.一、单项选择（第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0。
5分，满分80分。
) 1。
（ )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和. A 、道德 B 、宪法 C 、各种规章纪律 D 、人生观 2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( ）之间的关系，以维持其职业的存在和发展。
A 、职工和家庭 B 、社会失业率 C 、各行业集团与社会 D 、工作和学习 3。
社会上有多少种( ），就存在多少种职业道德. A 、社会分工 B 、人才分类 C 、职业 D 、企业分类 4. ( ）是制图员自我完善的必要条件。
A 、行为规范 B 、工作再深造 C 、职业道德 D 、就业培训 5. ( ）是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A 、基本素质 B 、讲究公德 C 、职业道德 D 、个人信誉 6. 制图国家标准规定，图纸幅面尺寸是由基本幅面尺寸的短边成( )数倍增加后得出的。
A 、偶 B 、奇 C 、小 D 、整 7。
某图纸上字体的宽度为5/2mm ，则该图纸是选用的（ ）号字体。
A 、3B 、5C 、7D 、9 8. 在机械图样中,粗线与细线的宽度比大约为( ). A 、4：1 B 、3：1 C 、2：1 D 、1：1 9. 目前,在（ )中仍采用GB4457.4—84中规定的8种线型。
国家职业技能鉴定高级制图员理论试题-答案
国家职业技能鉴定高级制图员理论试卷参考答案一、单项选择题（在每小题四个备选答案中选出一个正确答案,并将正确答案 字母填入题干中的括号内）(每小题２分，共2０分) 1、Ｄ、 2、 D 3、Ｃ 4、C 5、 B ６ 、A ７、 D 8、A 9、C 10、Ｂ 二、根据轴测图补画视图中的漏线。
（每小题5分,共１０分) 三、根据两个视图补画第三视图,并标注尺寸(从图中量取整数）。
(２0分) 单位考号姓名装订线考生答题不得超过此线四、求截交线,并完成立体的其余投影。
(每小题5分，共10分)五、求相惯线(第1、2题各5分,第3小题10分,共20分)五、读零件图(20分)ﻫ 读懂阀盖零件图,填空并回答问题。
1。
从标题栏可知,阀盖按比例 1:2 绘制，材料为铸钢。
阀盖的实际总长为 44 mm 。
２.阀盖由主视图和左视图表达.主视图采用 全 剖视图，表示了两端的阶梯孔、中间通孔的形状及其相对位置，右端的圆形凸台,以及左端的外螺纹。
３．阀盖的轴向尺寸基准为注有表面粗糙度Ra1２。
5的右端台缘端面,由此注有尺寸４18.00+、 44039.0- 以及518.00+、６等。
阀盖左右两端面都是轴向的辅助尺寸基准. ４。
阀盖是铸件，需进行时效处理,其目的是为了消除 内应力 。
注有公差的尺寸Φ50h11（016.0-）的凸缘与阀体有配合要求，该尺寸的标准公差等级为 11 级、基本偏差代号为 h 、其最大极限尺寸为 ５0 、最小极限尺寸为 ４９.８4 。
5。
作为长度方向上的主要尺寸基准的端面相对阀盖水平轴线的垂直度位置公差为 0.0５ m ｍ。
６.在下面空白处用适当比例画出阀盖的右视图。
计算机辅助设计高级绘图员技能鉴定试题(第二卷)B资料
计算机协助设计高级画图员技术判定试题A机械类第二卷题号 : CADH2-37(单号考生专用卷考试说明 :1.技术判定分两卷进行 ,本试卷为第一卷 ,共两题 ,考试时间为 180 分钟。
2.考生须在考评员指定的硬盘下新建一个考生文件夹,文件夹的名称为准考据号后 8位。
3.考生在考评员指定的目录下 ,查找 "高级画图员 (机械第二卷 A.exe"文件 ,并双击文件 ,将文件解压到考生文件夹中 ,解压密码为 (注意字母大小写。
4.全部图纸的标题栏各栏目均要填写,未填写完好的题不评分。
一.实体建模及编写工程图 (60 分要求 :1. 翻开 CADH2-37-2.dwg 文件 ,创立题号 CADH2-37-2 所示部件的实体模型 (螺纹部分可省略 ,此中G1/2 的大径 D = 20.955,小径 D1 = 18.631。
2.在布局中设置 A3 图幅 ,进行办理 ,将三维实体变换为二维图形,形成试卷所示的部件图。
3.抄画 A-A 剖视图上的尺寸 ,不标明粗拙度代号。
4.达成操作后 ,仍以 CADH2-37-2.dwg 为文件名存入考生文件夹。
二.装置体 (10 分要求 :1.翻开 CADH2-37-3.dwg, 文件中已供给了部件1、2、3、4、5、6、8、9、 10、11、12、 13、14 的三维实体 ,部件 7 为题二所创立的实体。
2.依据题号 CADH2-37-3 所示的装置图 ,组装装置体的三维实体 ,包含全部部件 ,此中部件 7 阀体作全剖视。
3.达成后以原文件名保存在考生文件夹中。
三.曲面造型 (10 分要求 :1.翻开 CADH2-37-1.dwg 文件 ,按图 CADH2-37-1 所示形状和尺寸作出曲面造型 ;图中上部为椭圆面 ,长轴为 100,短轴为 50,下部为喉圆 ,保存母线 ;2.曲面经线数取 36,纬线数取 12;3.设置 A4 图纸空间 ,成立四个视口 ,分别为主、左、俯和西南等轴测视口 ;4.不标明尺寸 ;5.达成后 ,仍以 CADH2-37-1.dwg 为文件名存入考生文件夹中。
高级制图员国家题库理论试卷2
试卷编码： 10GL11000000-30102060030001 第 1 页 共 6 页职业技能鉴定国家题库制图员(机械)高级理论知识试卷注 意 事 项1、本试卷依据2001年颁布的《制图员(机械)》国家职业标准命制， 考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，在规定位置填写答案。
一、单项选择题(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
)1．在计算机绘图时，用户可将标准件、电气元件的图形及液压气动符号等固定的或参数化的图形制作成图库，( )。
A 、供企业执行B 、供标准局备案C 、供绘图时调用D 、供设计部门参考 2．目前，在( )中仍采用GB4457.4-84中规定的8种线型。
A 、机械图样B 、所有图样C 、技术制图D 、建筑制图 3．三个轴的轴向简化系数为1的是( )。
A 、正轴测投影B 、正等轴测投影C 、斜轴测投影D 、斜二轴测投影 4．换面法中求一般位置直线对Ｖ面倾角时，新投影轴应平行于直线的( )投影。
A 、Ｗ面B 、 Ｈ１面C 、Ｖ面D 、Ｈ面5．装配图中当图形上孔的直径或薄片的厚度较小( )，以及间隙、斜度和锥度较小时，允许将该部分不按原来比例夸大画出。
A 、（≤1mm ） B 、（≤1.5mm ） C 、（≤2mm ） D 、（≤2.5mm ） 6．新投影轴垂直于一般位置平面内的一条水平线时，可以求该平面对( )的倾角。
A 、正平面B 、水平面C 、侧平面D 、倾斜面 7．在轴测剖视图中，有一种作图法是，先画剖面形状，( )。
A 、再画内外结构形状 B 、再画虚线 C 、再画外形 D 、再画内部结构8．常见的( )传动形式有用于两平行轴之间传动的圆柱齿轮、用于两相交轴之间传动的圆锥齿轮用于两交错轴之间传动的蜗杆蜗轮三种。
A 、齿轮B 、涡轮C 、滑轮D 、皮带轮 9．轴线正交且直径相等的两个圆孔相交，其交线的形状为空间曲线，该曲线应弯向( )。
制图员高级理论知识试卷及答案2
C、加工参考尺寸D、有关测量尺寸11. 下列叙述错误的是()。
职业技能鉴定国家题库A、标注球面直径时，一般应在φ前加注“S”B、标注球面半径时，一般应在R前加注“S”制图员高级理论知识试卷称C、标注球面直径时，一般应在φ前加注“球”名D、标注球面尺寸时，一般应在φ或R前加注“S”位线项注意事12. 标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，()画成圆弧，圆心是角的顶点。
1、考试时间：120分钟A、尺寸线2、本试卷依据2001年颁布的《制图员国家职业标准》命制。
B、尺寸界线C、尺寸线及其终端D、尺寸数字13. ()的铅芯削磨形状有锥形和矩形，写字和画细线用锥形，画粗实线用矩形。
、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3 此A、钢笔4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
B、铅笔C、鸭嘴笔D、圆珠笔14. 丁字尺尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用()5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
的另外两边画出垂直线或倾斜线。
过A、丁字尺B、比例尺C、曲线板D、三角板分一二总15. 圆规使用()的硬度规格要比画直线的铅芯软一级。
分得A、钢针B、铅芯C、墨水D、橡皮名16. ()分为正投影法和斜投影法两种。
超得分A、平行投影法B、中心投影法C、投影面法D、辅助投影法姓评分人17. ()是投射线汇交一点的投影法。
0.5(一、单项选择第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题A、中心投影法B、平行投影法C、正投影法D、斜投影法) 分。
分，满分80 18. 用平行投影法沿()方向，投影到轴测投影面上所得到的投影称为轴测投影。
准)是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
1. (A、物体平行于直角坐标平面的B、物体不平行于直角坐标平面的D、人生观C 、宪法 A 、道德 B 、各种规章纪律C、物体某一直角坐标平面的D、物体三个直角坐标平面的之间的关系，以维持其(2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及)19. 用中心投影法将物体投影到投影面上所得到的投影称为()。
制图员试题+参考答案
制图员试题+参考答案一、单选题（共100题，每题1分，共100分）1.按制图标准规定，表示斜视图名称的大写拉丁字母应( )旋转符号的箭头端。
A、靠近B、垂直C、平行D、远离正确答案：A2.国家标准规定，分度圆上的齿形角为标准值，其值为( )。
A、15°B、20°C、22°D、25°正确答案：B3.图样和文件的编号应与企业计算机辅助管理分类编号( )相协调。
A、规定B、原则C、要求D、论述正确答案：C4.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。
A、旧轴B、Y１C、X１D、新轴正确答案：A5.( )命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线。
A、多线B、样条曲线C、直线D、多段线正确答案：A6.计算机绘图时实体的属性包括实体( )等。
A、图层、线型、颜色及大小B、图层、功能、画法C、大小、功能、画法D、线型、颜色、大小及作用正确答案：A7.公差等级确定尺寸的精确程度，公称尺寸≦500mm的公差等级共分为( )级。
A、20B、18C、18D、21正确答案：A8.配合的种类有间隙配合、( )、过渡配合三种。
A、无隙配合B、过松配合C、过紧配合D、过盈配合正确答案：D9.尺寸线终端形式有箭头和( )两种形式。
A、直线B、圆圈C、斜线D、圆点正确答案：C10.一次换面中，与原来某一基本投影面垂直且有利于解题的投影面称为( )。
A、斜投影面B、旧投影面C、新投影面D、不变投影面正确答案：C11.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。
A、0，-0.025B、+0.025，0C、0，+0.025D、0.0125，0正确答案：A12.两等直径圆柱轴线正交相贯，其相贯线是( )A、空间曲线B、直线C、圆D、椭圆正确答案：D13.徒手画直径较大圆时，先画出中心线，在中心线上用半径长度量出四点，再过圆心增画两条45°的斜线，在线上再定4个点，然后( )画圆。
(国家)制图员考试(高级)试卷
考件编号: 姓名: 准考证号:单位：试题2、使用计算机绘图软件抄画平面图形（1）本题分值：20分（2）考核时间：30分钟（3）具体考核要求：读懂平面图形各项内容，使用计算机绘图软件抄画平面图形。
能够按照不同类型图线或其它要求设置图层、使用图层，分层绘图，能熟练使用计算机绘图软件的绘图及编辑功能，正确绘制平面图形。
能熟练够使用计算机绘图软件的工程标注功能，按照图中格式标注尺寸，尺寸参数按第五节ABA图幅对初始设置的要求。
将平面图形和初始设置以及投影图储存在一个文件中，均匀布置在边框线内。
存盘前使图框充满屏幕,文件名采用准考证号码。
图2-6-2-3软件抄画平面图形线段连接试题3、在计算机上抄画图（1）本题分值：25分；（2）考核时间：40分钟（3）具体考核要求：图2-7-2-3剖视图a) 按尺寸1：1抄画剖视图，主视图作全剖视，采用的是两个相交的剖切面（各种线型粗度按默认值）（见图2-7-2-3）。
b) 抄注尺寸（字体按3.5号字，箭头长度按5mm）。
c) 视图布局要恰当。
d) 将平面图形、投影图以及初始设置储存在一个文件中，均匀布置在边框线内。
存盘前使图框充满屏幕,文件名采用准考证号码。
考件编号: 姓名: 准考证号:单位：图2-7-2-3剖视图考件编号: 姓名: 准考证号:单位：试题4、画出第三视图（1）本题分值：10分（2）考核时间：20分钟（3）具体考核要求：读视图想形状，能够看懂由各种表达方法（轴测图、三视图、二视图）表达的组合体形状，根据要求完成第三视图并标注组合体尺寸。
（4）否定项说明：整个视图不符合三面投影关系即无分。
图 2-1-1-1补画出第三视图试题5、读"套筒"零件图（1）本题分值：17分（2）考核时间：40分钟（3）具体考核要求：a) 在适当位置画出A-A、B-B断面图。
b) 在图中指引标出长度及经向尺寸基准。
c) 表面粗糙度共有级，符号表示。
尺寸4×Ø6标注中，数字“4”表示，尺寸40属于类型尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考件编号:
理论知识部分
21. A 22. D 23. D 24. B
25. A 26. B 27. B 28. A 29. B 30. C
31. D 32. C 33. B 34. B 35. C 36. B
37. A 38. D 39. B 40. A
一、选择题
1．若空间直线与三个投影面既不平行也不垂直，则该直线为()。
A、一般位置直线
B、正平线
C、正垂线
D、侧平线
2．用()法画组合体的正等轴测剖视图，可先画出其完整的正等轴测图。
A、换面
B、旋转
C、中心投影
D、先画外形再作剖视
3．垂直于H投影面而与V、W投影面都倾斜的平面称为()。
A、正平面
B、水平面
C、正垂面
D、铅垂面
4．徒手画长斜线时，为了()，可将图纸旋转到适当角度，使它转成水平方向位置来画。
A、画图清晰
B、运笔方便
C、测量准确
D、看得清楚
5．()直线时，眼睛应多看终点，不要盯着笔尖或已画出的线段。
A、徒手画
B、用直尺画
C、用直线笔画
D、用计算机画
6．()中互相接触的两相邻表面只画一条线。
A、零件图
B、装配图
C、轴测图
D、建筑图
7．四心圆法画椭圆，四个圆心分别在()。
A、长轴上
B、长、短上
C、短轴上
D、共轭直径上
8．用换面法求一般位置直线AB与V面倾角时，新坐标轴必须平行于()。
A、a′b′
B、ab
C、a〞b〞
D、AB
9．圆锥截割，截交线的形状为()时，截平面与圆锥面的所有素线相交。
A、圆
B、椭圆
C、双曲线
D、抛物线
10．两齿轮啮合时，在反映圆的视图中，啮合区内两齿顶圆均用()绘制或省略不画。
A、粗点画线
B、细点画线
C、粗实线
D、细实线
11．装配图中实心件被剖切平面通过其对称平面或轴线纵向剖切时，这些零件按()绘制。
A、全剖
B、半剖
C、局剖
D、不剖
12．三个轴向伸缩系数均为0.82的是()。
A、正轴测投影
B、斜轴测投影
C、正等轴测投影
D、斜二轴测投影
13．对较大物体目测时，人的位置()，手臂向前伸直，手握铅笔进行目测度量。
人和物体的距离大小，应根据所需图形的大小来确定。
A、随时移动
B、保持不动
C、缓慢前进
D、缓慢后退
14．圆柱与圆球同轴相切组合体，与一个平行于圆柱轴线的平面相交，其截交线形状正确的是()。
A、B、C、D、
考件编号:
15．在计算机绘图时，用户可将标准件、电气元件的图形及液压气动符号等固定的或参数化的图形制作成图库，()。
A、供企业执行
B、供标准局备案
C、供绘图时调用
D、供设计部门参考
16．斜视图一般按投影关系配置，必要时，允许将斜视图()配置。
A、平行
B、旋转
C、垂直
D、倾斜
17．立体感很强的()比二维的装配图更形象、更容易理解。
A、轴测装配图
B、轴测图
C、三视图
D、透视图
18．换面法中当新投影轴平行于直线的水平投影时，是求一般位置直线对()的倾角。
A、W面
B、H１面
C、V面
D、H面
19．徒手画直径较大圆时，先画出中心线，在中心线上用半径长度量出四点，再过圆心增画两条45o的斜线，在线上再定4个点，然后()画圆。
A、过这4个点
B、过这8个点
C、用圆规画圆
D、用直尺画圆
20．根据机件的轴测图画视图的步骤是：形体分析、选择视图、()、画视图底稿。
A、定比例，选图幅
B、画定位线
C、画轮廓线
D、画剖视图
二、判断题
1．( )丁字尺与三角板随意配合，便可画出各种倾斜线。
2．( )WORD是目前我国比较流行计算机绘图软件。
3．( )在空间直角坐标系中，投射光线与投影面平行。
4．( )面基准常选择零件上较大的加工面。
5．( )用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者可以随时通知用人单位解除劳动合同。
6．( )具体画装配图的步骤为布局，画各视图主要轮廓线，逐层画出各视图，校核，描深，画剖面线，注尺寸，编序号，填写技术要求、明细栏、标题栏，完成全图。
7．( )在非圆视图中，绘制圆柱齿轮分度线时，该线应比齿轮两侧面各多画出2~3毫米。
8．( )画移出断面图时，当剖切平面通过非圆孔或导致出现完全分离的两部分时，这些结构应按剖视图绘制。
9．( )整体轴测装配图画成剖视图，目的是具有美感。
10．( )局部视图是将机件的某一部分向基本投影面投影所得的视图。
171. × 172. ×
173. × 174. √ 175. √ 176. √ 177. √ 178. √
179. × 180. √
考件编号:
上机考试部分
试题1、初始绘图环境设置1
（1）本题分值：5分
（2）考核时间：5分钟
（3）具体考核要求：
a) 设置A3图幅大小，绘制如图1-1所示的边框及标题栏，在对应框内填写姓名和准考证号，字高7。
b) 尺寸标注按图中格式。
尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界线延伸长度为2mm，其余参
数使用系统缺省配置。
其余参数使用系统缺省配置。
另外需要建立的图层，考生自行设置。
d) 将所有图形储存在一个文件中，均匀布置在边框线内。
存盘前使图框充满屏幕,文件名采用准考证号码。
（4）否定项说明：图形文件没有保存在指定磁盘位置，相当于考生没有交卷，因此本题不得分。
图1-1 重新生成初始环境图1
考件编号:
试题2、由零件图拼画钻孔模装配图
（1）本题分值：55分
（2）考核时间：85分钟
（3）具体考核要求：
a) 按图A给定支架零件图尺寸数值1：1抄画视图，并按图中格式标全尺寸，尺寸参数按图幅对初始设置
的要求。
b) 标注零件图表面粗糙度。
c) 按图B给定零件图尺寸数值1：1画出装配图C,图B不用画。
d) 序号标注按图中格式，数字大小按初始设置尺寸标注的要求大一号。
其余各种参数及要求按按图幅的要
求。
e) 将装配图和初始设置以及零件图储存在一个文件中，均匀布置在边框线内。
存盘前使图框充满屏幕,文
件名采用准考证号码。
（4）否定项说明：图形文件没有保存在指定磁盘位置，相当于考生没有交卷因此本题不得分。
手工制图部分
试题3、完成主视图
（1）本题分值：5分
（2）考核时间：10分钟
（3）具体考核要求：见图1-2，完成主视图
（4）否定项说明：本鉴定点考核交线的画法，交线画错，本题不得分。
图1-2 完成主视图
考件编号:
试题4、画零件草图
（1）本题分值：15分。
（2）考核时间：20分钟。
（3）具体考核要求：按图1-3给定立体图画出零件草图，并在图中注出尺寸。
（4）否定项说明：不得使用仪器绘图，否则本题不得分。
图1-3 零件立体图
考件编号:
试题5、已知物体的平面图，画正等轴测图
（1）本题分值：5分
（2）考核时间：10分钟
（3）具体考核要求：见图1-4，在平面图上量取尺寸并取整，按简化的缩短系数画正等轴测图（4）否定项说明：轴测轴的轴间角不是120°，不是正等轴测图，本题不得分
图1-4 已知物体的平面图，画正等轴测图。
