车削薄壁工件时车刀的几何参数与切削用量的选择(精)
2.6刀具几何参数与切削用量的选择
当工件材料强度较大、硬度较高时，由于单位切削力 工件材料强度较大、硬度较高时 切削温度容易升高，为了提高切削刃强度， 大，切削温度容易升高，为了提高切削刃强度，增加 刀头导热面积和容热体积，前角宜取小值。 刀头导热面积和容热体积，前角宜取小值。
10
其他参数的选择
前角的合理数值不是孤立的， 前角的合理数值不是孤立的，还和刀面形状及 刃区参数以及其他角度有关， 刃区参数以及其他角度有关，特别是和刃倾角有密 切关系。 切关系。 例如：带负倒棱的刀具允许采用较大前角； 例如：带负倒棱的刀具允许采用较大前角； 大前角刀具常与负刃倾角相匹配来保证切削刃强度 和抗冲击能力。 和抗冲击能力。 许多先进刀具就是在针对某种加工条件， 许多先进刀具就是在针对某种加工条件，善于 灵活运用这些原则而产生的。 灵活运用这些原则而产生的。
1
为什么要选择刀具合理几何参数？ 为什么要选择刀具合理几何参数？
刀具的几何参数对切屑变形、切削力、 刀具的几何参数对切屑变形、切削力、切削 温度和刀具磨损都有显著影响， 温度和刀具磨损都有显著影响，从而影响切削加 工生产率、刀具耐用度、加工质量和加工成本。 工生产率、刀具耐用度、加工质量和加工成本。
7
工件材料
1.加工塑性材料时，切屑呈带状，沿刀具前面流出时 1.加工塑性材料时 切屑呈带状， 加工塑性材料 和前面接触长度较长，摩擦较大， 和前面接触长度较长，摩擦较大，为减小变形和摩 一般都采用正前角 工件材料塑性愈大， 正前角。 擦，一般都采用正前角。工件材料塑性愈大，强度 和硬度愈低时，前角应选得愈大。 和硬度愈低时，前角应选得愈大。
车工工艺学——车刀角度及切削参数的选择教案

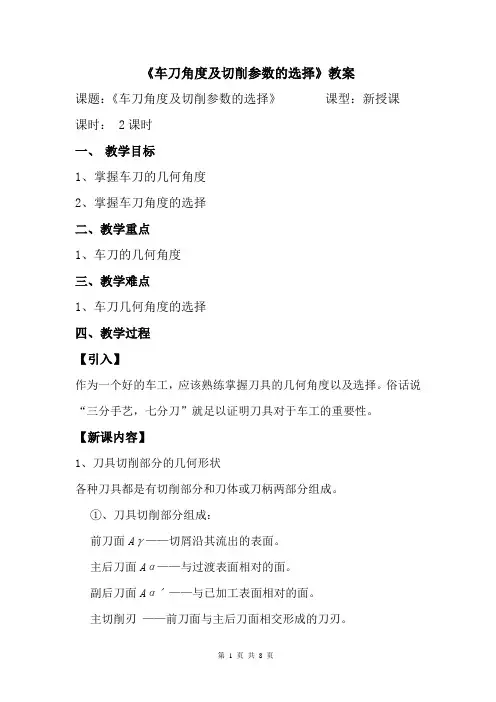

《车刀角度及切削参数的选择》教案课题：《车刀角度及切削参数的选择》课型：新授课课时： 2课时一、教学目标1、掌握车刀的几何角度2、掌握车刀角度的选择二、教学重点1、车刀的几何角度三、教学难点1、车刀几何角度的选择四、教学过程【引入】作为一个好的车工，应该熟练掌握刀具的几何角度以及选择。
俗话说“三分手艺，七分刀”就足以证明刀具对于车工的重要性。
【新课内容】1、刀具切削部分的几何形状各种刀具都是有切削部分和刀体或刀柄两部分组成。
①、刀具切削部分组成：前刀面Aγ——切屑沿其流出的表面。
主后刀面Aα——与过渡表面相对的面。
副后刀面Aαˊ——与已加工表面相对的面。
主切削刃——前刀面与主后刀面相交形成的刀刃。
副切削刃——前刀面与副后刀面相交形成的刀刃。
正交平面参考系时各参考面：基面pr——过切削刃选定点平行或垂直刀具安装面（或轴线）的平面。
切削平面ps——过切削刃选定点与切削刃相切并垂直于基面的平面。
正交平面pº——过切削刃选定点同时垂直于切削平面和基面的平面。
车刀各标注角度：前角γº——在主切削刃选定点的正交平面pº内，前刀面与基面之间的夹角。
后角αº——在正交平面pº内，主后刀面与切削平面之间的夹角。
主偏角κr——主切削刃在基面上的投影与进给方向的夹角。
刃倾角λs——在切削平面ps内，主切削刃与基面pr的夹角。
以及还有：副前角γºˊ、副后角αºˊ、副偏角κrˊ、副倾角λsˊ刀具几何参数的合理选择：是指在保证加工质量的前提下，选择能提高切削效率，降低生产成本，获得最高刀具耐用度的刀具几何参数。
刀具几何参数内容：刀具几何角度（如前角、后角、主偏角等）、刀面形式（如平面前刀面、倒棱前刀面等）切削刃形状（直线形、圆弧形）选择刀具考虑的因素：工件材料、刀具材料、切削用量、工艺系统刚性等工艺条件以及机床功率等。
1．前角和前刀面形状的选择（1）前角的选择：在选择刀具前角时首先应保证刀刃锋利，同时也要兼顾刀刃的强度与耐用度。
车削加工操作中切削用量的选择
车削加工操作中切削用量的选择摘要：切削用量的选择关系到能否合理使用刀具与机床，对保证加工质量、提高生产效率和经济效益，都具有很重要的意义。
本文介绍在粗车、半精车和精车时，如何正确和合理地选用切削深度、进给量和切削速度。
关键词：切削用量切削深度进给量切削速度切削用量是度量主运动和进给运动大小的参数。
它包括切削深度、进给量和切削速度。
切削用量的选择关系到能否合理使用刀具与机床，对保证加工质量、提高生产效率和经济效益，都具有很重要的意义。
合理地选择切削用量是指在工件材料、刀具材料和几何角度及其他切削条件已经确定的情况下，选择切削用量三要素中的最优化组合来进行切削加工。
选择切削用量，不仅对切削阻力、切削热、积屑瘤、工件的加工精度、表面粗糙度有很大的影响，而且还与提高生产率，降低生产成本有密切的关系。
虽然加大切削用量对提高生产效率有利，但过分增加切削用量却会增加刀具磨损，影响工件质量，甚至会撞坏刀具，产生“闷车”等严重后果，所以应合理选择切削用量。
合理的切削用量应在保证安全生产，不发生人身、设备事故，保证工件加工质量的前提下，能充分地发挥机床的潜力和刀具的切削性能，在不超过机床的有效功率和工艺系统刚性所允许的额定载荷的情况下，尽量选用较大的切削用量。
一、粗车时切削用量的选择粗车时，加工余量较大，我们主要应考虑尽可能提高生产效率和保证必要的刀具寿命。
由于切削温度对刀具磨损影响最大，切削速度增大，导致切削温度升高，刀具磨损加快，刀具使用寿命明显下降，这是不希望发生的。
所以我们应首先选择尽可能大的进给量，然后再选取合适的切削深度，最后在保证刀具经济耐用度的条件下，尽可能选用较大的切削速度。
1.选用切削深度切削深度应根据工件的加工余量和工艺系统的刚性来选择。
（1）在保留半精加工余量和精加工余量后，应尽量将剩下的余量一次切除，以减小走刀次数。
（2）若总加工余量太大时，一次切除所有余量将会引起机床明显的振动，还会导致刀具强度和机床功率不能承受，这时就应分两次或多次进刀，第一次进刀的深度应选得大一些。
刀具几何参数和切削用量的合理选择
加工条件：工艺系统刚性差时，易出现振
动，应选取较小的后角αo；加工表面质量要求 较高时，为减轻刀具与工件之间的摩擦，应选
取较大的后角αo；尺寸精度要求较高时，应选 取较小的后角αo，以减小刀具的径向磨损值NB 值，如下图所示。
硬质合金车刀合理后角的参考值如下表所示。
② 后角αo的选择
切削厚度hD：粗加工时，切削厚度hD较大，要 求切削刃坚固，应选取较小的后角αo。精加工时， 切削厚度hD较小，磨损主要发生在后刀面上，为降 低磨损，应选取较大的后角αo。
工件材料：工件材料强度和硬度较高时，为提
高切削刃强度，应选取较小的后角αo；工件材料软、 塑性大时，后刀面磨损严重，应选取较大的后角αo； 工件材料脆性较大时，载荷集中在切削刃处，为提
负前角双面型：该形式的刀具使刀具的重磨次数 增加，最大程度地减少了前刀面和后刀面的磨损。同 时负前角的倒棱应有足够的宽度，以确保切屑沿该棱 面流出。
（3）倒棱
倒棱是增强切削刃强度的一种措施。在用脆性大 的刀具材料粗加工或断续切削时，磨倒棱能够减小刀 具崩刃，显著提高刀具耐用度（可提高1～5倍）。
倒棱宽度br1不可太大，以便切屑能沿前刀面 流出。br1的取值与进给量f有关，常取br1≈ （0.3～0.8）f。其中，精加工时取小值，粗加工
② 前角γo的选择
工件材料：工件材料的强度、硬度较低，塑
性较好时，应选取较大的前角γo；工件材料脆性较 大时应选取较小的前角γo；工件材料强度、硬度较 高时，应选取较小的前角γo，甚至负前角。
刀具材料：刀具材料的强度和韧度高时，如高 速钢，可选取较大的前角γo；反之，刀具材料的强度 和韧度差时，如硬质合金，应选取较小的前角γo。
薄壁类零件的车削工艺分析
薄壁类零件的车削工艺分析段立波一．引言薄壁类零件指的是零件壁厚与它的径向、轴向尺寸相比较, 相差悬殊, 一般为几十倍甚至上百倍的金属材料的零件，具有节省材料、结构简单等特点。
薄壁类零件已广泛地应用于各类石油机械部件。
但是薄壁类零件的车削加工是比较棘手的，具体的原因是因为薄壁类零件自身刚性差、强度弱，在车削加工中极容易变形，很难保证零件的加工质量。
如何提高薄壁类零件的加工精度是机械加工行业关心的话题。
二．薄壁类零件车削过程中常出现的问题、原因及解决办法我们在车削加工过程中，经常会碰到一些薄壁零件的加工。
如轴套薄壁件（图1），环类薄壁件（图2），盘类薄壁件（图3）。
本文详细分析了薄壁类零件的加工特点、防止变形的装夹方法、车刀材料、切削参数的选择及车刀几何角度。
进行了大量的实验,为以后更好地加工薄壁类零件,保证加工质量,提供了理论依据。
图1轴套薄壁件图2环类薄壁件图3盘类薄壁件1.薄壁类零件的加工特点1.1因零件壁薄，在使用通用夹具装夹时，在夹压力的作用下极易产生变形，而夹紧力不够零件又容易松动，从而影响零件的尺寸精度和形状精度。
如图4所示，当采用三爪卡盘夹紧零件时，在夹紧力的作用下，零件会微微变成三角形，车削后得到的是一个圆柱体。
但松开卡爪，取下零件后，由于零件弹性，又恢复成弧形三角形。
这时若用千分尺测量时，各个方向直径相同，但零件已变形不是圆柱体了，这种变形现象我们称之为等直径变形。
图4三爪卡盘装夹1.2因零件较薄，加工时的切削发热会引起零件变形，从而使零件尺寸难以控制。
对于膨胀系数较大的金属薄壁零件，如在一次安装中连续完成半精车和精车，由切削热引起零件的热变形，会对其尺寸精度产生极大影响，有时甚至会使零件卡死在芯轴类的夹具上。
1.3薄壁类零件加工内孔中，一般采用单刃镗刀加工，此时，当零件较长时，如果刀具参数及切削用量处理不当，将造成排屑困难，影响加工质量，损伤刀具。
1.4由于切削力和夹紧力的影响，零件会产生变形或振动，尺寸精度和表面粗糙度不易控制。
数控车床加工薄壁零件的工艺及参数选择
数控车床加工薄壁零件的工艺及参数选择摘要:薄壁类零件本身的结构相对薄弱，加工难度较大，并且在目前数控机床操作环节，对于操作人员而言，最难的问题就是对薄壁零件的加工。
因此在设计过程中采取工装夹具等来分析具体电气设备中的支护件结构，然后利用数控车床进行加工，判断影响其加工精度的相关因素，以优化设计来促进后续加工工作顺利开展。
同时，也需注重后续加工质量的保障措施，提升薄壁类零件的加工精度。
关键词：数控车床;加工薄壁零件;工艺;参数选择引言对于在车削上具有薄壁结构的某些零件，由于零件的薄壁，在夹紧力作用下容易变形，从而影响零件的尺寸精度和形状精度。
在排程中，虽然存在工件和精加工，但工件和精加工通常是分开进行的，首先执行完整的工件加工，然后在精加工之后完成工件加工。
由于切削馀量大、切削力大、变形大，在加工过程中不一定能完全消除过度切削力所造成的变形。
由于前后厚度不同，尺寸很差，很难满足工艺要求如果在编程时合理安排毛坯和精加工路径以及合理分配加工馀量，可以解决零件变形问题的一些不良刚度。
一、薄壁零件简述薄壁零件是由厚度和内径曲率比小于5%的薄板和加强筋组成的轻元件，它们使用少量材料并产生低质量的产品。
薄壁零件的结构本身相对紧凑，硬度和刚度不足，易于在生产过程中变形和修复，这影响了薄壁零件的方向，但也影响了薄壁零件的使用效果。
薄壁零件具有特殊的尺寸和形状，即使是特殊材料，最常用的薄壁加工材料也是钛合金和复合材料，它们是在不同的生产场景和场景中制造的。
从分析薄壁零件的加工和工艺角度来看，薄壁零件的最终加工效果反映了加工等级，薄壁零件通常应用于高精度领域，加工等级直接影响下一个装配产品的质量。
从车削过程的角度来看，夹具的切削量和材料以及几何参数会影响薄壁加工的质量。
二、影响薄壁零件质量的因素分析（一）切割方式的选择切割薄壁零件时，必须选择适当的切割方法以避免影响零件过程的质量。
因此，结合薄壁零件的实际要求，应选择科学的加工方法来提高零件的切削精度。
车削加工切削用量的选择
数控机床加生产效率为主，但也应考 率加工成本；半精加工和精加工的切削用量应以保证加工质量 为前提，并兼顾切削效率和加工成本。粗车和半精车切削用量 的具体选择方法介绍如下： （1）粗车切削用量选择
数控机床加工的切削用量
2）进给量f
当背吃刀量确定后，再选出进给量f ，就能计算切削力。 该力作用在工件、机床和刀具上，应为它们的刚度和强度所 允许。也就是说，应在不损坏刀片和刀杆、不损坏机床进给 机构、不顶弯工件和不产生振动的条件下，选取一个最大的 进给量f 值。或者利用确定的和f ，求出主切削力Fz，来校验 刀片和刀杆的强度；根据计算出的切深抗力Fy来校验工件的 刚度；根据计算出的进给抗力Fx来校验机床进给机构薄弱环 节的强度等。
数控机床编程与操作
半精车和精车的背吃刀量较小，产生的切削力不大，所
以增大进给量主要受到表面粗糙度限制。在已知的切削速度v
（预先假设）和刀尖圆弧半径条件下，根据加工要求达到的 表面粗糙度，可利用计算的方法或手册资料确定进给量。
数控机床加工的切削用量
3）切削速度Vc
半精车、精车的背吃刀量和进给量f 较小，切削力对工艺系 统强度和刚度影响较小，消耗功率较少，故切削速度Vc主要受 刀具耐用度限制。需要注意的是，交流变频调速的数控车床低 速输出力矩较小，因此切削速度不能太低。
按上述原则，可利用计算的方法或查手册资料来确定进 给量f 值。 3）切削速度v
在背吃刀量和进给量选定后，根据规定达到的合理耐用度 值，就可确定切削速度v。
数控机床加工的切削用量
1.切削用量选择原则
a 要提高生产效率应尽量增大背吃刀量 p、进给量f 和切
削速度 v 。事实上，在提高切削用量时会受到切削力、切削
车削薄壁工件时车刀的几何参数与切削用量的选择(精)
国家职业教育机械制造技术专业教学资源库车削薄壁工件时车刀的几何参数及切削用量选择一、车刀的几何参数选择在薄壁工件的车削过程中，合理的车刀几何角度对车削时切削力的大小，产生的热变形、工件表面的粗糙度值都有较大的影响。
车刀前角的大小，决定着切削变形与车刀锋利程度。
前角大，切削变形和摩擦力减小，切削力减小，使切削变形小，切屑容易流出。
但前角太大，会使车刀的楔角减小，车刀的强度降低，车刀散热差，加快车刀的磨损。
若车刀的后角增大，则可减少后刀面与工件之间的摩擦，切削力也相应减小，工件不易产生热变形。
但后角过大时，车刀的强降低。
总之，在车削薄壁工件时，要求刀柄的刚度要求高，车刀的修光刃不易过长(一般取O.2～O.3mm)，刃口要锋利。
在车刀的角度选取方面遵循以下原则：1、选用较大的主偏角，增大主偏角可减小主切削刃参加工作的长度，并有利于减小径向切削分力。
2、适当增大副偏角，可以减少副切削刃与工件之间的摩擦，从而减少切削热，有利于减小工件热变形。
3、前角适当增大，应尽量使车刀锋利，切削轻快，排屑顺畅，促使减小切削力和切削热。
4、刀尖圆弧半径要小。
车刀的几何参数可参考下列要求：1、外圆精车刀。
Κr = 90°～93°，Κ′r = 15°，a o = 14°～16°，a o1= 15°，γ0适当增大。
2、内孔精车刀。
Κr = 88°～90°，Κ′r = 10°～15°，γ0 = 10°～15°，a o = 14°～16°，a o1= 6°～8°，λs= 5°～6°。
二、切削用量的选择薄壁工件刚度低、易变形，在车削加工过程中切削用量的选择对加工质量影响很大，如果背吃刀量和进给量增大，则切削力增大，工件变形也增大，对加工质量不利。
如果减小背吃刀量，增大进给量，工件的表面残余面积增大，表面粗糙值加大，对加工质量也不利。
车刀的几何角度及切削参数
4．刀尖形状的选择 刀尖概念：主切削刃与副切削刃连接的地方 刀尖是刀具强度和散热条件都很差的地方。切 削过程中，刀尖切削温度较高，非常容易磨损， 因此增强刀尖，可以提高刀具耐用度。刀尖对 已加工表面粗糙度有很大影响。
Hale Waihona Puke (a)倒角刃(b)圆弧刃
(c)修光刃
1、工件材料强度或硬度较高时，为加强切 削刃，一般采用较小后角。 2、对于塑性较大材料，已加工表面易产生 加工硬化时，后刀面摩擦对刀具磨损和加 工表面质量影响较大时，一般取较大后角。
在一定切削条件下的基本选择方法
1．前角和前刀面形状的选择 2．后角及形状的选择 3．主偏角、副偏角的选择
：
4．刀尖形状的选择 5．刃倾角的选择
1．前角和前刀面形状的选择
（1）
前角的选择： 在选择刀具前角时首先应保证刀刃锋 利，同时也要兼顾刀刃的强度与耐用 度。 刀具前角的合理选择，主要由刀具材 料和工件材料的种类与性质决定。
B、主偏角κr的增大或减小对切削加工不利的一面 主偏角的减小也会产生不良影响。因为根据切削 力分析可以得知，主偏角κr减小，将使背向力Fp 增大，从而使切削时产生的挠度增大，降低加工 精度。同时背向力的增大将引起振动。 因此主偏角的减小对刀具耐用度和加工精度产生 不利影响。
②、工艺系统刚性较差时 （工件长径比lw/dw = 612） ，或带有冲击性的切削，主偏角κr可以取大 值，一般κr＝60o～75o，甚至主偏角κr可以大于 90o，以避免加工时振动。 硬质合金刀具车刀的主偏角多为60o～75o 。 ③、根据工件加工要求选择。 当车阶梯轴时， κr ＝90o；同一把刀具加工外圆、 端面和倒角时， κr ＝45o。
切削参数的选择(精)
切削参数选择原则:切削用量不仅是在机床调整前必须确定的重要参数,而且其数值合理与否对加工质量、加工效率、生产成本等有着非常重要的影响。
所谓“ 合理的” 切削用量是指充分利用刀具切削性能和机床动力性能 (功率、扭矩 ,在保证质量的前提下,获得高的生产率和低的加工成本的切削用量。
一制订切削用量时考虑的因素切削加工生产率在切削加工中,金属切除率与切削用量三要素 ap 、 f 、 v 均保持线性关系, 即其中任一参数增大一倍, 都可使生产率提高一倍。
然而由于刀具寿命的制约,当任一参数增大时,其它二参数必须减小。
因此,在制订切削用量时,三要素获得最佳组合,此时的高生产率才是合理的。
刀具寿命切削用量三要素对刀具寿命影响的大小,按顺序为 v 、 f 、 ap 。
因此,从保证合理的刀具寿命出发, 在确定切削用量时, 首先应采用尽可能大的背吃刀量; 然后再选用大的进给量;最后求出切削速度。
加工表面粗糙度精加工时,增大进给量将增大加工表面粗糙度值。
因此,它是精加工时抑制生产率提高的主要因素。
二刀具寿命的选择原则切削用量与刀具寿命有密切关系。
在制定切削用量时,应首先选择合理的刀具寿命, 而合理的刀具寿命则应根据优化的目标而定。
一般分最高生产率刀具寿命和最低成本刀具寿命两种,前者根据单件工时最少的目标确定,后者根据工序成本最低的目标确定。
选择刀具寿命时可考虑如下几点:根据刀具复杂程度、制造和磨刀成本来选择。
复杂和精度高的刀具寿命应选得比单刃刀具高些。
对于机夹可转位刀具,由于换刀时间短,为了充分发挥其切削性能,提高生产效率,刀具寿命可选得低些,一般取 15-30min 。
对于装刀、换刀和调刀比较复杂的多刀机床、组合机床与自动化加工刀具, 刀具寿命应选得高些,尤应保证刀具可靠性。
车间内某一工序的生产率限制了整个车间的生产率的提高时,该工序的刀具寿命要选得低些;当某工序单位时间内所分担到的全厂开支 M 较大时,刀具寿命也应选得低些。
刀具几何参数与切削用量的合理选择
切削热
合理的刀具几何参数和切 削用量可以降低切削热， 减少因热变形对加工精度 的影响，提高加工效率。
04 实际应用案例分析
案例一
总结词
根据工件材料和加工要求，选择合适的刀具几何参数和切削用量，提高加工效率和表面 质量。
详细描述
在车削加工中，刀具的几何参数如前角、后角和刃倾角对切削力和切削热有显著影响。 前角增大，切削力减小，切削热增加；后角增大，切削热减少，但切削力可能增大。选 择合适的切削用量，如切削速度、进给量和切削深度，可以优化加工效率和表面质量。
刀具主副偏角
主副偏角的大小影响切削层的形状和切削宽度。减小主副 偏角，可减小切削层的截面积，降低切削力，但刀尖强度 减弱。
切削用量对加工质量的影响
1 2
切削速度
切削速度过高可能导致工件表面粗糙度增加或产 生积屑瘤；切削速度过低则可能使切削力增大， 导致刀具磨损。
进给量
进给量过大会导致切削力增大，工件表面粗糙度 增加；进给量过小则可能影响加工效率。
案例四
总结词
根据工件材料、磨料和加工要求，选择合适的刀具几何参数和切削用量，以提高磨削效率和表面质量。
详细描述
在磨削加工中，刀具的几何参数如磨料粒度、结合剂硬度对磨削效率和表面质量有重要影响。磨料粒度越细，表 面粗糙度越低；结合剂硬度越高，磨粒越稳定。选择合适的切削用量，如磨削深度、磨削速度和进给速度，可以 优化磨削效率和表面质量。
谢谢聆听
进给量过小可能导致加 工效率低下，过大则可 能导致加工表面质量下 降。
切削深度的合理选择
01
切削深度影响切削力、切削热和 刀具寿命。
02
选择合适的切削深度可以降低切 削力，减少热量产生，提高刀具
工业生产过程8刀具几何参数与切削用量选择
110-ቤተ መጻሕፍቲ ባይዱ8
主偏角、副偏角的选择
主偏角的选择 在工艺系统刚性很好时，减小主偏角可提高
刀具耐用度、减小已加工表面粗糙度，所以 κr宜取小值； 在工件刚性较差时，为避免工件的变形和振 动，应选用较大的主偏角。 副偏角的选择 一般情况下，选取较小的副偏角，以减小副 切削刃和副后刀面与工件已加工表面之间的 摩擦和防止切削振动。
610-18
切削用量的选择实训题目
有一轴，加工精度要求为9级；表面粗糙度为
Ra3.2μm，材料为45号热轧钢，σb＝0.637
GPa,毛坯尺寸为Φ50mm×350mm, 加工尺寸 为Φ44mm×300mm。在普通卧式车床 CA6140上加工，使用焊接式硬质合金YT15车 刀，刀杆截面尺寸为16×25mm；几何参数：
刀具材料和刀具结构 考虑刀具材料的化学 成分、物理和机械性能(包括硬度、抗弯强度 、冲击值、耐磨性、热硬性和导热系数)，还 要考虑刀具的结构形式，如整体式，还是焊 接式或机夹式。
具体的加工条件 考虑机床、夹具的情况， 工艺系统刚性及功率大小，切削用量和切削 液性能等。
710-18
前面的选择
前刀面型式：有平面型、曲面型和带倒棱 型三种(如下页图)。
γo=15°, αo＝8°, κr＝75°, κr′＝10°, λs=6°,r ε ＝1mm, br1=0.3mm, γo1=-10°。
其加工方案为：粗车－半精车。试确定1.粗车 和半精车时合理的切削用量；2.若要磨削外圆 ，试确定磨削加工时的砂轮和切削液。
710-18
切削用量的选择实训过程
根据加工要求，选择切削用量（参考有关工 艺手册）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车削薄壁工件时车刀的几何参数与切削用量的选择
1 2
车刀的几何参数选择
切削用量的选择
应用轴向夹紧工具
添加文字（楷体 20号）
Produced by Мiss Хiè
车削薄壁工件时车刀的几何参数与切削用量的选择
1、选用较大的主偏角，增大主偏角可减小主切削刃参加工 作的长度，并有利于减小径向切削分力。 2、适当增大副偏角，可以减少副切削刃与工件之间的摩擦， 从而减少切削热，有利于减小工件热变形。 3、前角适当增大，应尽量使车刀锋利，切削轻快，排屑顺 畅，促使减小切削力和切削热。 4、刀尖圆弧半径要小。
Produced by Мiss Хiè
车削薄壁工件时车刀的几何参数与切削用量的选择
车刀的几何参数可参考下列要求： 外圆精车刀。Κ r = 90°～93°，Κ ′rபைடு நூலகம்= 15°，ao = 14°～16°，ao1 = 15°，γ 0适当增大。 内孔精车刀。 Κ r = 88°～90°，Κ ′r = 10°～15°，γ
0
= 10°～15°，ao = 14°～16°，
ao1
= 6°～8°，λ s = 5°～6°。
Produced by Мiss Хiè
车削薄壁工件时车刀的几何参数与切削用量的选择
切削用量的选择 薄壁工件刚度低、易变形，在车削加工过程中切削用量的 选择对加工质量影响很大。在实践中，一般按照中速、小吃 刀和快进给的原则进行选择，具体数据可参考下列要求： 粗车。切削速度vc = 70～80 m/min，进给量f = 0.6～0.8 mm/r ，背吃刀量ap = 1mm。 精车。切削速度vc = 100～120 m/min，进给量f = 0.15～0.25 mm/r ，背吃刀量ap = 0.3～0.5mm。
Produced by Мiss Хiè
