可控硅控制器和电磁振动给料机配套使用,用来控制给料机的产量。
由于电磁振动给料机的给料机随振幅的大小而相应变化,振幅又随通过电磁振动器线圈电流大小而变化,因此,可以控制通过电磁振动器的电流来调节给料量。
这目的是通过改变可控硅整流器的导通角(1)料仓或漏斗出口的布置,应尽可能的不使料仓的负荷直接压在给料机的槽体上。
为此,在料仓和漏斗出口与槽体之间应加一溜。
振动给料机的使用说明书
振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备,能适应于连续性生产的要求。
因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。
振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。
在上述工矿企业生产流程中,能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。
二、特点(1)给料均匀,产量易于调节,易于实现自动控制。
(2)振动给料机没有回转零件,维护简单,不需润滑,物料在料槽中呈抛物线向前跳跃推进,几乎不在料槽表面滑动,故料槽磨损极小,使用中不需要电动机减速器,由于以上原因,本机省油省电,运用维修费用低。
(3)可以输送低于300℃的灼热物料。
(4)结构坚固,体积小,重量轻,安装操作方便。
三、主要技术参数(点击查看)四、工作原理可控硅控制器和电磁振动给料机配套使用,用来控制给料机的产量。
由于电磁振动给料机的给料机随振幅的大小而相应变化,振幅又随通过电磁振动器线圈电流大小而变化,因此,可以控制通过电磁振动器的电流来调节给料量。
这目的是通过改变可控硅整流器的导通角来实现的。
五、工艺配置振动给料机的工艺配置好坏,将直接影响他的生产能力和使用性能。
给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。
(1)料仓或漏斗出口的布置,应尽可能的不使料仓的负荷直接压在给料机的槽体上。
为此,在料仓和漏斗出口与槽体之间应加一溜槽。
(2)料仓或漏斗的排料口宽度B,必须满足以下经验公式:A—10≥B≥(2-3)d公式中:d----最大粒度直径(mm)A---料槽宽度(mm)(3)在排料口应装闸门,以便调节排料口开度的大小和在设备检修时关闭排料口。
(4)为了最大限度发挥给料机的生产能力,在排出比重较小物料时,沿料槽全厂应设置侧挡板,侧物板与料槽侧板之间的间隙可选为20~40mm。
GZG振动给料机说明书-中文
GZG(GZGF)系列自同步惯性振动给料机说明书一、概述GZG系列惯性振动给料机广泛用于矿山、冶金、煤炭、建材、电力、公路、轻工、化工等各部门中,用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。
如向破碎机、筛分机械、皮带运输机械或包装机等给料。
GZG系列惯性振动给料机是一种经济指标先进的给料设备,和其它给料设备相比有以下的特点:1)体积小,重量轻,结构简化紧凑。
2)安装维修方便,运行费用低。
3)噪音低,效率高,给料能力大。
4)本设备在远超共振状态下工作,振幅稳定,运行可靠,对各种物料适应性较强。
5)可以配套反接控制箱,使给料机在短时间内迅速停机,同时具有过流、过压、断相保护作用。
6)可应客户要求,增加快慢加料、远程控制及无级变频调速等功能。
二、主要技术参数、外形及安装尺寸详见安装总图三、安装和调试1、安装:(1)惯性振动给料机推荐下倾10°安装使用,最大下倾可增至15°,可根据给料料量的大小而定。
(2)安装后的给料机应留有不小于20mm的游动间隙,使给料料机完全处于自由状态。
(3)安装后的给料机横向应水平,以免给料时物料向一侧偏移。
(4)按电气原理图接线,并进行接地保护。
2、调试:1)开车前应检查两振动电机两端固定偏心块和可调偏心块的夹角是否完全相同(出厂前已调好);检查各紧固件是否完全紧固牢靠;检查电气接线及绝缘是否良好。
2)试起动观察两台振动电机是否作反向等速运转,若是同方向运转,则调换其中一台振动电机的任意两相的接线。
3)开车观察振幅,跳料方向,电流是否在额定电流以内;料槽横向摆动大小,各吊挂松紧是否一致,声音是否正常,给料量是否符合要求。
如不符合要求,可调整可调偏心块与固定偏心块之间的夹角。
四、使用和维护:1、振幅的测量:振幅指示牌见给料机槽体上所贴实物,其指示部分为一直角三角形,当批示牌与槽体一起振动时,由于视觉暂留,则直角边与斜边形成一个交点,其交点所对应的标尺数即为被测槽体的双振幅值。
小型振动送料机使用说明书
小型振动送料机使用说明书
1. 安全须知
在操作送料机之前,请仔细阅读本使用说明书。
确保送料机安装在稳定的平面上,以防止机器在运行过程中发生移动或倾倒。
请勿在送料机运行时触摸运动部件,以免发生危险。
2. 使用方法
将需要送料的物料放置在送料机的进料口中。
打开送料机的电源开关,调整振动频率和振幅,以适应不同的物料和送料速度。
观察送料机的运行情况,确保物料能够顺畅地送出。
在送料过程中,如发现异常情况,请立即停止送料机的运行,并进行检查和维修。
3. 维护保养
定期对送料机进行清洁,清除灰尘和杂物,以保证机器的正常运行。
检查送料机的紧固件是否松动,如有必要,请进行紧固。
定期对送料机的轴承和传动部件进行润滑,以延长机器的使用寿命。
GZ系列电磁给料机
GZ系列电磁振动给料机说明书(公司名称)目录一、用途、特点及技术性能 (1)二、机器结构与工作原理 (3)三、电磁振动给料机的选型 (4)四、工艺配置 (5)五、安装与调试 (6)六、使用与维护 (7)七、工作环境和存放 (9)一、用途、特点及技术性能1、用途电磁振动给料机可以广泛地使用在冶金、煤炭、电力、机械、化工、建材、轻工和粮食等工矿企业中。
电磁振动给料机是一种比较新型的均匀连续给料设备,在上述工矿企业生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量均匀连续地给到受料装置中去。
还可以用于自动控制的生产流程中,实现生产自动化。
2、特点(1)对于电气控制采用了可控硅半波整流线路。
设备在运转中可以很方便地在定额产量内进行调节给料量,对于与测力传感器等联动开关频繁的控制和其他工序的自动控制,也是比较适合的给料机。
(2)由于没有相对转动的零部件,没有润滑点、不需要润滑。
(3)结构简单,重量轻,维修方便。
(4)由于物料呈微抛运动,几乎不在料槽表面滑动,故料槽磨损小。
(5)驱动功率较其他设备小,没有大的启动电流,振幅瞬时可达稳定值。
可以立即停止运转,与计量装置联动作定量配料工作。
(6)物料距电气部分较远,容易绝热,采用合金钢板制成的料槽,可适用输送高温的、耐磨的、有腐蚀性的物料,还可制成封闭型料槽,防止粉尘飞扬。
3、技术参数如表类型型号生产率吨/时给料粒度(mm)双振幅(mm)振动频率(分/次)供电电压(V)电流(A)有功功率(Kw)电源频率(Hz) 水平 -10°工作电流表示电流基本型GZ1 5 7 501.7530002201.34 1 0.0650 GZ210 14 50 3.0 2.3 0.15GZ325 35 75 4.58 3.8 0.2GZ450 70 100 8.4 7 0.45GZ5100 140 150 12.7 10.6 0.65GZ6150 210 2001.5 38016.4 13.3 1.5GZ7250 350 300 24.6 20 2.5GZ8400 560 300 39.4 32 4GZ9600 840 500 47.6 38.6 5.5GZ10750 1050 500 39.4×2 32×2 4×2GZ111000 1400 500 47.6×2 38.6×2 5.5×2续表类型型号生产率吨/时给料粒度(mm)双振幅(mm)振动频率(分/次)供电电压(V)电流(A)有功功率(Kw)电源频率(Hz) 水平 -10°工作电流表示电流封闭式GZ1F 4 5.6 401.7530002201.34 1 0.0650 GZ2F 8 11.2 40 3.0 2.3 0.15GZ3F 20 28 60 4.58 3.8 0.2GZ4F 40 56 60 8.4 7 0.45GZ5F 80 112 80 12.7 10.6 0.65GZ6F 120 168 80 1.5 380 16.4 13.3 1.5轻槽型GZ5Q 100 140 20 1.75 220 12.7 10.9 0.65 GZ6Q 150 200 2501.5 38016.4 13.3 1.5 GZ7Q 250 350 300 24.6 20 2.5 GZ8Q 400 560 350 39.4 32 4上振型GZ3S 25 35 751.75 2204.58 3.8 0.2 GZ4S 50 70 100 8.4 7 0.45 GZ5S 100 140 150 12.7 10.6 0.65 GZ6S 150 210 2001.5 38016.4 13.3 1.5 GZ7S 250 350 250 24.6 20 3 GZ8S 400 560 300 39.4 32 4平槽型GZ5P 50 140 100 1.75 220 12.7 10.6 0.65 GZ6P 75 210 3001.5 38016.4 13.3 1.5 GZ7P 125 350 350 24.6 20 2.5宽槽型GZ5K1200 1001.5 22012.7×2 10.6×2 0.65×2 GZ5K2240 100 12.7×2 10.6×2 0.65×2 GZ5K3270 100 12.7×2 10.6×2 0.65×2 GZ5K4300 100 12.7×2 10.6×2 0.65×2二、机器结构与工作原理1、结构电磁振动给料机由以下主要部分组成:(见图1)图1 电磁振动给料机简图Ⅰ料槽Ⅱ电磁振动器(见图5a、b)(1)联接叉(2)衔铁(3)弹簧板组(4)铁芯(5)振动器壳体Ⅲ减振器图2 工作原理图2、工作原理如图2所示,它是一个调谐的双质点振动系统,以接近于共振的频率工作,由料槽、联接叉、衔铁和料槽中物料的10-20%等质量组成质点M1,由振动器壳体、铁芯、线圈等组成质点M2,这两个质点用一束弹簧板联在一起形成一个双质点定向振动系统。
GZG自同步惯性振动给料机说明书
ISO9001国际质量体系认证GZG系列电机振动给料机潍坊华跃磁电有限公司地址:山东临朐东城开发区黄山路中段电话:传真:网址:邮编:262600尊敬的用户:如果您选择了本设备,请先详细阅读本说明书后,再安装、调试。
谢谢合作!目录一、设备的用途及特点二、结构及工作原理三、设备的选型及主要技术参数四、设备的安装、工艺配置及使用维护GZG系列自同步惯性振动给料机使用说明书一、设备的用途及特点1、GZG系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业,用以把块状、颗粒及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。
例如:向破碎机、选别机械、筛分设备、运输及包装机械给料、配料等。
2、GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备,与其它给料设备相比具有以下特点;1)体积小、重量轻,结构简单紧凑;2)安装维修方便运行费用低;3)效率高,给料能力大;4)噪音低,有利于改善工作环境;5)耗电少、功率因数高;6)因本设备在超共振状态下工作,所以在运行中振幅稳定,运行可靠对各种物料适应性较强。
二、结构及工作原理1、GZG系列自同步惯性振动给料机主要由2台ZG型惯性振动器、减振器、给料槽等三部分组成。
2、GZG系列自同步惯性振动给料机是利用装在特制的双出轴三相异步电动机两轴端的偏心块提供振动力的振动驱动装置。
根据平面单质体振动机同步理论,当两台惯性振动器以角速度ω作反向同步运转时,其惯性力在两振动器旋转中心连线方向的分力大小相等,且方向相反并互相抵消;而与中心线连线方向的分力相互迭加,在该惯性力的作用下,由于2台惯性振动器对称安装在给料槽体上,给料槽体则沿合力方向作简谐振动。
3、给料机的给料过程是以给料槽沿倾斜方向作往复直线振动来实现的。
即当槽体振动加速度在垂直槽底方向的分量大于重力加速度在垂直槽低方向的分量时,槽体中的物料被抛起,并按抛物线的轨迹向前作跳跃运动,槽体每振动一次,物料将被抛起一次。
gzy系列振动给料机
g z y系列振动给料机g z y系列振动给料机用途G Z Y系列振动给料机主要特点是采用不参振的普通电动机带动偏心块激振。
与振动电机激振的振动给料机相比,具有能适应大给料量、工作可靠、使用寿命长、维修工作量小等优点。
已广泛应用于选矿、冶金、煤炭、化工、建材等工业部门,用来完成各种散粒物料的给料与配料。
我厂为该系列给料机配置提供各种非表和工艺配套件(如阀门)。
调节给料量十分方便。
g z y系列振动给料机结构特点1.、给料槽为钢板、支撑梁、筋板等组成的焊接结构,两端焊有四个托架,支撑再弹簧支架上。
2、振动器为双轴强迫同步的块偏心振动器,两根轴上的偏心块齿轮装置保持反向旋转。
振动器运动轨迹为槽体成30度角的直线,给料机的入料端和出料端的运动轨迹呈偏平的椭圆形。
3、振动器通过弹性连轴器与固定再底架上的电动机相连接。
4、给料机可以两端都采用座式支承,也可以一端采用座式支承,一端采用吊挂式支承。
也可以两端都采用吊挂式支承。
由用户根据安装现场情况选定。
5、振动器的齿轮和轴承采用稀油油池和飞溅润滑,和给料机配套的仓口闸门电动推杆拉动闸板。
g z y系列振动给料机发展变化我国的给料机发展十分迅速,相对于国外给料机十分落后的六十年代,我国首先开始自行生产电磁振动给料机,这种给料机效率低下,并且损坏不易维修,自动化程度差,因此对于我国飞速增长的工业体系来说,电磁振动给料机根本无法跟进,因此其很快便被淘汰。
在八十年代我国出现了G Z G和M Z G振动给料机,这两者型号的给料机采用电机振动,因此工作效率大大的提升了,并且其结构相对于电磁振动给料机精简了很多,安装和拆卸都十分便利。
但其依然不够完善,质量与效率并不匹配,其电机在高频率振动下极易损坏,而且料槽在大工作量下易出现断裂。
通过不断的改进和完善,我国在八十年代末出现了G Z Y型振动给料机,此型号给料机在原有的高效率的基础上,质量和自动化有了大幅度提高,在当时可谓是最先进的振动给料机,即使与欧美等发达国家的给料机进行对比,G Z Y 型振动给料机也毫不落下风。
GZY系列振动给料机使用说明书
GZY系列振动给料机产品使用说明书GZY系列振动给料机产品使用说明书唐山矿山设备厂GZY系列振动给料机产品使用说明书目录1. 用途 ........................................................................................................................................ .. 12. 基本参数及主要尺寸 (1)3. 结构特征 (1)4. 安装 ........................................................................................................................................ .. 45. 试运转 (5)6. 润滑 ........................................................................................................................................ .. 67. 设备的维护 (7)8. 易损件 (7)GZY系列振动给料机产品使用说明书1. 用途GZY系列振动给料机主要用于0~500mm粒级的煤炭输送给料,也可用于矿石、砂石等其它散状物料的输送给料。
广泛用于煤炭、冶金、电力、化工、建材、交通等行业。
2. 基本参数及主要尺寸基本参数及主要尺寸见表1。
3. 结构特征给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。
3.1 给料槽体给料槽体是输送和给料的部件,它是钢板焊接结构。
槽体的两侧和底部焊有加强筋板及主梁。
两侧的前端和后端均焊有吊耳或端轴,以适应不同安装方式的要求。
3.2 激振器激振器是给料机的关键部件,是给料机的振动源。
电磁振动给料机使用说明书
GZY系列电磁振动给料机说明书一、用途GZY电磁振动给料机是一种新型给料设备,它是DZ系列电磁振动给料机的换代产品(DZ系列已于1992年国家列入淘汰产品)它比DZ系列电振机节能60%。
在采矿、冶金、煤炭、化工、建材、电力、机械制造以及粮食、轻工等工矿企业中,已被广泛地应用,把块状及粉末物料从储料仓或漏斗中均匀连续或定量地给到受料装置中去,例如向带式输送机、斗式提升机、筛分设备等给料向破碎机、粉碎机等喂料,以及用于自动、配料定量包装等,此外还可以与电子称或微机控制等设备配套,用于自动控制的流程实现生产自动化。
二、特点GZY电磁振动给料机与机械式的给料机(如圆盘给料机.、摆式给料机、板式给料机等)相比具有以下特点:1、无转动零件不需要轴承减速机构,不需润滑加油等。
2、结构简单,外形尺寸小,重量轻维修方便。
3、所需驱动功率小耗电量少,机器在启动时没有大的启动电流,噪音低。
4、由于物料在给料过程中被连续抛起,并按抛物线的轨迹向前跳跃运动,因此给料槽磨损小适用于输送磨损性大和较高温度(300℃以下)的物料。
5、输送量或给料量调节方便,若与电子称或微机控制等设备配套,实现自动控制。
6、激振器启动后,振幅瞬间即可达到工作稳定值,同样在停车时,它的振幅瞬时即可消失,这样可提高自动控制的准确度,同时给料机可在满负荷的情况下直接启动。
我厂生产GZY系列电磁振动给料机,由于采用螺旋弹簧激振器,其性能好,优于板簧式激振器的电振机,比相同规格的设备重量约轻40%,振幅也略有提高。
三、结构和工作原理1、结构:电磁振动给料机一般由四个主要部分组成(见图一)(1)料槽(2)电磁激振器(3)减振器(4)电源控制箱图一电磁激振器由八个主要部分构成(见图二)(1)减振器(2)槽体(3)铁(4)底座(5)铁心(6)弹簧(7)质体(8)配重图二2、工作原理图二是电磁振动给料机的结构示意图,由槽体、底座、衔铁、以及槽体中10—20%的物料等质量构成质点ml,质体、铁芯、线圈、配重铁等构成质点m2,m1和m2这两个质点用螺旋弹簧连接在一起,形成一个双质点定向振动系统。
GZ系列电磁振动给料机说明书
GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机(一)用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中,用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。
例如,向带式输送机、斗式提升机,筛分设备等给料;向破碎机、粉碎机等喂料,以及用于自动配料,定量包装等,并可用于自动控制的流程中,实现生产流程的自动化。
2、特点电磁振动给料机是一种新型的给料设备,它和其它给料设备相比具有以下特点:(1)体积小,重量轻,结构简单,安装方便,无转动部件不需润滑,维修方便,运行费用低。
(2)电磁振动给料机由于运用了机械振动学的共振原理,双质体在低临界近共振状态下工作,因而消耗电能少。
(3)由于可以瞬时地改变和启闭料流,所以给料量有较高的精度。
(4)本系列电振机的控制设备采用了可控硅半波整流线路,因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量,并可以实现生产流程的集中控制和自动控制。
(5)由于给料槽中的物料在给料过程中连续地被抛起,并按抛物线的轨迹向前进行跳跃运动,因此给料槽的摩损较小。
(6)本系列电振机不适用于具有防爆要求的场合。
(7)电气控制装置使用条件:A、海拔高度不超过1000米。
B、周围介质温度不超过-20℃~+4℃的范围。
C、周围介质温度为25℃时相对湿度不大于85%。
D、周围没有严重腐蚀性及影响电气绝缘性能的介质。
本系列电振机均为悬挂式安装,其中振动器的悬挂杠杆应垂直吊挂,为了减少给料机的横向摆动,给料槽悬挂吊杆应向外张开10°布置。
四个悬挂吊杆吊挂在具有足够刚度的结构上,对于大型给料机为了维修和更换料槽方便,应布置移动滑架悬挂吊杆。
(1)安装时一般不要拆卸安装,安装后的给料机周围应有一定的游动间隙,使给料机处于自由状态。
(2)安装后的给料机横向应水平,以免给料机工作时物料向一侧偏移。
电磁振动给料机使用说明书
电磁振动给料机使用说明书GZY系列电磁振动给料机说明书一、用途GZY电磁振动给料机是一种新型给料设备,它是DZ系列电磁振动给料机的换代产品(DZ系列已于1992年国家列入淘汰产品)它比DZ系列电振机节能60%。
在采矿、冶金、煤炭、化工、建材、电力、机械制造以及粮食、轻工等工矿企业中,已被广泛地应用,把块状及粉末物料从储料仓或漏斗中均匀连续或定量地给到受料装置中去,例如向带式输送机、斗式提升机、筛分设备等给料向破碎机、粉碎机等喂料,以及用于自动、配料定量包装等,此外还可以与电子称或微机控制等设备配套,用于自动控制的流程实现生产自动化。
二、特点GZY电磁振动给料机与机械式的给料机(如圆盘给料机.、摆式给料机、板式给料机等)相比具有以下特点:1、无转动零件不需要轴承减速机构,不需润滑加油等。
2、结构简单,外形尺寸小,重量轻维修方便。
3、所需驱动功率小耗电量少,机器在启动时没有大的启动电流,噪音低。
4、由于物料在给料过程中被连续抛起,并按抛物线的轨迹向前跳跃运动,因此给料槽磨损小适用于输送磨损性大和较高温度(300℃以下)的物料。
5、输送量或给料量调节方便,若与电子称或微机控制等设备配套,实现自动控制。
6、激振器启动后,振幅瞬间即可达到工作稳定值,同样在停车时,它的振幅瞬时即可消失,这样可提高自动控制的准确度,同时给料机可在满负荷的情况下直接启动。
我厂生产GZY系列电磁振动给料机,由于采用螺旋弹簧激振器,其性能好,优于板簧式激振器的电振机,比相同规格的设备重量约轻40%,振幅也略有提高。
三、结构和工作原理1、结构:电磁振动给料机一般由四个主要部分组成(见图一)(1)料槽(2)电磁激振器(3)减振器(4)电源控制箱图一电磁激振器由八个主要部分构成(见图二)(1)减振器(2)槽体(3)铁(4)底座(5)铁心(6)弹簧(7)质体(8)配重图二2、工作原理图二是电磁振动给料机的结构示意图,由槽体、底座、衔铁、以及槽体中10—20%的物料等质量构成质点ml,质体、铁芯、线圈、配重铁等构成质点m2,m1和m2这两个质点用螺旋弹簧连接在一起,形成一个双质点定向振动系统。
振动给料机说明
振动给料机说明巩义义利机械有限公司一、用途本机是利用振动原理进行给料的设备.适用于选矿、建材、硅酸盐和化学工业,为下道工序递给(带筛分)粒度不大于580mm的矿石和岩石二、型号及说明三、主要技术参数四、工作原理及结构特征振动喂料机主要由振动机架、弹簧、振动器、电机振架及电机组成。
激振器是由二个特定位置的偏心轴以齿轮相啮合组成,装配时必须使两齿轮按标记相啮合,通过电机驱动,使两偏心轴旋转,从而产生巨大合成的直线激振力,使机体在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑支及抛掷运动,从而使物料前移而达到给料的目的。
当物料通过槽体上的筛条时,较小料可通过筛条间隙而落下,可不经过下道的破碎工序,起了筛分的效果。
五、安装调试与运转本机由制造厂装配后成台供应,并经过空车试验,用户收货后,应仔细检查,以便发现和排除在运输中可能带来的问题。
机器的安装,调整和试运转应注意:1.由于本机振动较大,故建议将机器安装在混凝土基础上,基础高度、深度和面积应按土质条件,单独进行计算,建议基础重量大致为机器重量的1.5倍,机器的安装尺寸可参阅图。
喂料机基础高度及出料形式根据地形条件采用钢结构或混凝土台增减高度以适用下道工序的要求。
(用户自定)2.本机的排料溜槽和筛下溜槽均属机器的附属固定装置,与喂料机体的竖直方向间隙应保持90㎜,水平方向的间隙应保持30㎜。
3.安装电机及支架、应使电机槽轮与与激振器槽轮中心线与水平线约成45°,电机支承板与电机支架底板成15°~20°,并注意符合图中振动器的旋转方向。
4.清除激振器中的防锈油,注入润滑油,润滑油型号见七中的1(1),油面高于油标高度。
5.机器安装和调整妥后,进行试运转。
空载试车应达到:(1)连续运转2小时;(2)所有紧固件应牢固,无松动现象;(3)所有摩擦部位无擦伤,掉屑和研磨现象,无不正常的响声,震动稳定。
负载试车除达到空载试车要求外,还应满足如下要求:(1)在为喂料机送料时,不能使物料强烈冲击机器槽体,不许偏载加料和堆满加料,以免损坏机体,支承弹簧及影响机器稳定振动。
GZ系列电磁振动给料机说明书
GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机(一)用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中,用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。
例如,向带式输送机、斗式提升机,筛分设备等给料;向破碎机、粉碎机等喂料,以及用于自动配料,定量包装等,并可用于自动控制的流程中,实现生产流程的自动化。
2、特点电磁振动给料机是一种新型的给料设备,它和其它给料设备相比具有以下特点:(1)体积小,重量轻,结构简单,安装方便,无转动部件不需润滑,维修方便,运行费用低。
(2)电磁振动给料机由于运用了机械振动学的共振原理,双质体在低临界近共振状态下工作,因而消耗电能少。
(3)由于可以瞬时地改变和启闭料流,所以给料量有较高的精度。
(4)本系列电振机的控制设备采用了可控硅半波整流线路,因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量,并可以实现生产流程的集中控制和自动控制。
(5)由于给料槽中的物料在给料过程中连续地被抛起,并按抛物线的轨迹向前进行跳跃运动,因此给料槽的摩损较小。
(6)本系列电振机不适用于具有防爆要求的场合。
(7)电气控制装置使用条件:A、海拔高度不超过1000米。
B、周围介质温度不超过-20℃~+4℃的范围。
C、周围介质温度为25℃时相对湿度不大于85%。
D、周围没有严重腐蚀性及影响电气绝缘性能的介质。
(二)结构电磁振动给料机由以下主要部件组成(见图1):对于大型给料机为了维修和更换料槽方便,应布置移动滑架悬挂吊杆。
(1)安装时一般不要拆卸安装,安装后的给料机周围应有一定的游动间隙,使给料机处于自由状态。
(2)安装后的给料机横向应水平,以免给料机工作时物料向一侧偏移。
(3)按控制原理图进行接线,并进行接地保护。
(4)安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓,然后用螺母锁紧。
电磁振动给料机说明书
电磁振动给料机GZ系列电磁振动给料机产品概述GZ系列电磁振动给料机广泛应用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业,可将颗粒状、粉状物料均匀、连续、定量地送至受料装置。
特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。
GZ系列电磁振动给料机主要特点:1.由于可以瞬时地改变和启闭料流,所以给料量有较高的精度。
2.体积小,重量轻,结构简单,安装方便,无转动部件不需润滑,维修方便,运行费用低。
3.电磁振动给料机由于运用了机械振动学的共振原理,双质体在低临界近共振状态下工作,因而消耗电能少。
4.由于给料槽中的物料在给料过程中连续地被抛起,并按抛物线的轨迹向前进行跳跃运动,因此给料槽的磨损较小。
5.本系列电振机的控制设备采用了可控硅半波整流线路,因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量,并可以实现生产流程的集中控制和自动控制。
GZ系列电磁振动给料机主要用途:电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。
GZ系列电磁振动给料机工作原理:电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的,当线圈接通后在正半周内有电流通过,衔铁与铁芯之间便产生了一脉冲电磁力互相吸引,这时槽体向后运动,激振器的主弹簧发生变形储存了一定的势能,在负半周线圈中无电流通过,电磁力消失,主弹簧释放能量,使衔铁和铁芯朝反方向离槽体向前运动,于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动,由于槽体的底平面与激振力作用线有一定的夹角,因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。
调节整流电压的高低,即可控制电磁振动给料机的送料量。
给料机采用可控硅整流供电。
改变可控硅的导通角,即可控制输出电压的高低。
根据使用条件,可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。
振动给料机说明书
GZ 系列电磁振动给料机使用说明书XX环保科技有限公司目录1、用途及特点 (1)2、基本技术参数 (1)3、外形及安装尺寸 (2)4、安装与调整…………………………………………………………………2-35、使用与维修…………………………………………………………………3-51. 用途及特点1.1 适用场合GZG 型振动给料机适用于冶金、煤炭、磨料、粮食、建材、电力及化工等行业,将块状、颗粒状、粉状物料均匀连续地送至受料设备中。
1.2 结构特点该机采用振动电机作为激振源,结构简单,易于维修。
吊挂装置采用橡胶弹簧,减振效果好,噪音小,工作可靠。
1.3 工作电压本机电机工作电压400V,频率50Hz。
2.基本技术参数3. 外形及安装尺寸(见下图)4. 安装与调整4.1 安装就位4.1.1 将给料机吊挂装置挂在事先准备好的挂钩上,将给料机机体挂在吊挂装置的挂钩上,机体倾斜角10~12 度。
4.1.2 给料机机体应左右水平,不得歪斜。
4.1.3 拆除机体与外界所有的刚性连接。
4.2 给料机试运转本机出厂前已进行过运行检查,在现场用户可按以下步骤进行试运转。
4.2.1 给料机安装完成后,应检查各部螺栓的紧固情况,检查各进料、出(接)料等辅件与给料机的相对位置,确保给料机机运行后无碰撞的可能。
4.2.2 检查电气接线正确无误。
4.2.3 接入电源,两振动电机转向应相反。
通电试运转,给料机应平稳起振。
4.2.4 加入物料后,物料应向出料端行进。
4.2.5 检查给料机所有螺栓的紧固情况。
4.2.6 检查给料机是否有异常噪声。
4.2.7 经以上检查运转正常,给料机安装即告完成。
4.3 给料机的调整4.3.1 振幅的调整在操作过程中如发现激振力的大小不能满足给料要求时,可以通过调整振动电机的偏心块夹角来改变给料机的激振力。
应注意四组偏心块应做相同调整。
4.3.2 还可以改变给料机机体的前倾角来调整其给料量。
5. 使用与维修5.1 给料机的起动和停车给料机一般情况下不允许带料开车,停机前不应有存留物料。
GZGF803振动给料机使用说明书
GZGF803振动给料机使用说明书一、用途与特点GZG系列电机振动给料机是利用两台偏心振动电机的同步原理,产生与水平面成60°角的合力,通过周期振动,从而推动给料槽内的物料作抛掷或滑行运动,达到把颗粒状,小块状及粉状物料从贮料仓中均匀、定量,连续地给到受料设备中。
该机广泛应用于冶金、煤炭、化工建材、陶瓷、粮食、机械轻工业等行业的需定量给料,自动配料,定量包装及自动控制给料环节上。
二、型号说明GZG □ □□┬ ┬ ┬ ┬│ │ │ └──────────振动频率│ │ └───────────- 给料槽宽mm│ └─────────────型式代号(重型Z)└──────────────- 惯性振动给料机三、技术参数1、槽型尺寸(长x宽x高):800x1700x2502、生产率:150t/h3、最大给料粒度:80mm4、振动频率:1450次/分5、双振幅:4mm6、额定电压:400v7、电源频率:50Hz8、功率:2x0.75KW四、安装和调试1、该机适宜于向下倾斜10-15度安装使用,也可水平使用。
2、安装时仓口须设置斜溜以减少物料对槽体的压力。
规定压在槽体上的料柱面积小于仓口面积的1/43、接线时必须使两台电动振动器的旋转方向相反。
4、停车时采用制动方法减少停车时间,使给料机迅速通过共振区,避免过大振幅对机器造成损害。
五、给料机使用条件:1、环境温度不超过+40℃;2、在环境温度为20±5℃时,周围介质相对湿度不大于85%;3、周围没有严重腐蚀及影响电气绝缘的介质。
六、注意事项:振动器上每一个紧固件必须紧固可靠,尤其是机壳与支承座间的联结螺栓及可调偏心块的锁紧螺栓,每一次使用前一定要仔细检查,如有松动,必须紧固牢靠后方可开车使用。
振动器在使用过程中,应充分保证轴承有良好的润滑条件。
其轴承的润滑脂采用二氧化钼2#,使用中应定期对轴承加润滑脂。
一般每两个月一次,高温季节每一个月加注一次。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

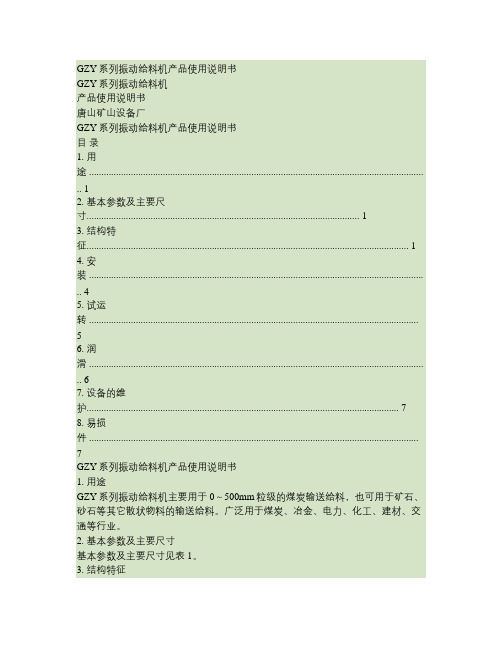

GZY系列振动给料机产品使用说明书唐山矿山设备厂目录1.用途 (1)2.基本参数及主要尺寸 (1)3.结构特征 (1)4.安装 (4)5.试运转 (5)6.润滑 (6)7.设备的维护 (7)8.易损件 (7)1.用途GZY系列振动给料机主要用于0~500mm粒级的煤炭输送给料,也可用于矿石、砂石等其它散状物料的输送给料。
广泛用于煤炭、冶金、电力、化工、建材、交通等行业。
2.基本参数及主要尺寸基本参数及主要尺寸见表1。
3.结构特征给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。
3.1给料槽体给料槽体是输送和给料的部件,它是钢板焊接结构。
槽体的两侧和底部焊有加强筋板及主梁。
两侧的前端和后端均焊有吊耳或端轴,以适应不同安装方式的要求。
3.2激振器激振器是给料机的关键部件,是给料机的振动源。
它与给料机槽体用高强度螺栓紧固在槽底的主梁上。
激振器的两根轴上装有相同质量的重块和齿轮副,由电动机通过弹性联轴器带动主传动轴,再由主动轴上的齿轮传动给被动轴,使两根轴同时反向旋转,而使槽体振动。
给料机的振幅可调,但出厂的给料机激振器均在制造厂调试好,一般用户在使用中不需再调整。
3.3给料机的传动装置振动给料机在电动机和激振器主传动轴上各安装一个半联轴器,两个半联轴器之间采用四块橡胶输送带组成挠性联接。
这种联接方式便于安装而且不会将振动传给电动机。
(根据用户要求了可采用三角带传动)因此电机不参振也正是本机最大特点。
3.4给料机的支撑与悬挂方式安装方式见图1、图2、图3、图4。
图1 I型支承图2 II型支承GZY系列振动给料机I型安装为悬挂式。
给料槽体两侧的前后均有吊耳或吊钩。
钢丝绳在吊耳的小轴上或吊钩上,上部与U型螺栓和弹簧联接,弹簧的底座固定在支架上。
电动机另设一支架固定。
图3 III型支承图4 IV型支承II型为座式安装,给料槽体两侧前后均有支承端轴,弹簧支座与端轴夹紧,支座紧固在平台上,电动机也安装在平台支架上。
平台为钢结构,按不同型号的给料机和用户的使用要求进行制造。
III型为前部两侧悬挂式后部两侧座式(前吊后座)安装。
IV型为前部两侧座式后部两侧悬挂式(前座后吊)安装(尽可能不采用)。
以上两种安装方式为I、II型的组合,即要使用弹簧吊挂装置又要使用弹簧支座。
这两种型式也必须配有平台支架方可进行安装。
GZY系列振动给料机可根据用户的使用要求将给料槽体在0~-10°范围内进行安装已达到所需的给料能力。
每台给料机均可配套安装漏斗、闸门及排料段(即挡料板);给料机的电动机安装位置通常为左式安装,为满足用户要求也可按右式制造。
电动机安装位置是以料流方向为准,分左右安装型式。
(人站在给料槽入料端看电动机)图1、2、3、4均为电动机左式安装。
在使用中若需调整给料槽安装角度时,悬挂式是以后吊耳小轴为轴心,座式(包括前吊后座、前座后吊)是以槽体上的支承轴为轴心进行调整。
4.安装给料机在出厂前均进行了空载试车,运输时将弹簧吊挂装置、弹簧支座和电动机等零部件拆下单独包装发货,现场安装时必须正确安装。
首先应检查支架结构和平台的制造是否正确,各部尺寸和孔距要与给料机的相关尺寸相符合。
检查相对应的支架高度是否在同一水平,如果高度不同必须用垫板找平。
安装顺序及注意事项:4.1将弹簧吊挂装置和弹簧支座的底座分别安装在支架上;4.2将悬挂弹簧和支座弹簧就位;4.3将弹簧压盖与给料槽体上的端轴进行装配;4.4将钢丝绳一端挂在弹簧上;4.5将给料机吊起,给料槽体前后分别与钢丝绳一端或弹簧支座相联接;4.6悬挂式安装后要检查每根钢丝绳的张力,每条钢丝绳的张力要基本一致,如不一致需调整,调好后将U型螺栓的螺母拧紧以防松动;4.7I型、II型安装时要注意不要把弹簧装错(一般情况下前端与后端的弹簧刚度不同)。
4.8安装电动机时要使给料机激振器传动轴中心线高于电动机轴中心线10mm为宜。
4.9给料机配有闸门、排料段时,给料槽体与闸门、排料段之间每侧间隙不得小于50mm,否则在运行时要发生相互撞击。
4.10激振器齿轮箱内注入适量的润滑油。
5.试运转5.1将电动机接通电源电动启动,检查电动机的旋转方向是否正确。
电动机开始起动时将会产生较大的瞬时电流,一般为电动机额定电流的4~7倍。
第一次,电动机开动5~10min后停车,检查各部螺栓有无松动和其它异常现象,如有上述情况需排除后再继续开车试运装。
空载运转至少要4h。
再试运转时要对给料机进行观察和必要的检测。
给料机在起动和停车时,给料槽体不允许有冲撞支架的现象。
给料机运转6h后,应检查轴承的温升或油温。
检查弹性联轴器的运转情况,各部件的联接是否正常。
在试车过程中如有异常现象应立即停车消除故障后再进行试车。
5.2空运转试车情况正常后即可进行负荷试车。
给料机必须在物料的接受设施已经开动后(如皮带机)再开动给料机。
在运行过程中不允许随意加大和改变工艺过程所规定的给料量及给料方式。
欲停车时要先将给料机停车后,再停受料设施(皮带运输机)。
要保证给料机和受料设施停车之间有一定的延时。
因一般受料设施停车后不允许再堆积物料。
6.润滑给料机下列部位要求按规定进行润滑:1)激振器:轴承和齿轮2)电动机:轴承。
激振器的轴承和齿轮润滑分两种方式:一种采用稀油飞溅式;另一种采用脂润滑式。
飞溅润滑选用N150号机械油(GB443-84);脂润滑时轴承选用#2通用锂基润滑脂(GB7324-94),齿轮选用#00减速机润滑脂(GB7323-94)。
轴承每月加油一次,齿轮箱内齿轮浸入油中的深度约为25~30mm,并根据油耗情况不定期加油。
激振器的轴承和齿轮采用稀油飞溅式润滑方式时,齿轮箱上有一油标以供观察油位高低。
油标上看油面高度应处于油标刻度线位置为宜,不能注油过多或过少,否则都会影响给料机的正常工作。
激振器齿轮箱上装有油标尺作标记时,油尺上有三条刻线。
中间的一条是槽体-5°安装时的油位高度刻线,其余上、下两条各为0°及-10°安装时的油位刻线。
新安装的给料机运转100h后要进行第一次换油,以后每1000h应换油一次或最多不要超过三个月,每年定期检查电动机轴承,给滚动轴承加油。
注:首次使用时先加油。
7.设备的维护设备投入运行后,必须进行维护保养才能保证正常运转。
给料机的维护周期按表2进行。
检查激振器与给料槽体联接螺栓时需用力矩扳手紧固。
检查激振器如果需更换轴承时,拆下来的齿轮再装配时必须注意两齿轮的相对位置,要按出厂时的装配位置装配。
若将两齿轮的位置装错,将会影响给料机的功能。
表2 给料机的维护周期8.易损件表3 滚动轴承及密封圈GZY 系列振动给料机产品使用说明书9制 图李自顺共3页第2页比 例1:1日 期2009.02.10振动给料机电控端子接线图唐山矿山设备厂1234567891011121314151617181920222123242526277577717367692123AL2AGNDAO1AGND+24VDL1RO2CRO2BRO1CRO1AJ3#1变频器端子1234567891011121314151617181920222123242526278789838579815355AL2AGNDAO1AGND+24VDL1RO2CRO2BRO1CRO1AJ7#2变频器端子12345678910111213141516171819202221232425262769717377218955282930115117233201237215217119121219221133101137677523798183858753#2就地变频/工频#1就地变频/工频#2故障输出#1故障输出#2程控位置#1远程启动#1远程停止#1运行状态输出#1电机速度输出(4-20mA )#1速度调节输入(4-20mA )#1程控位置#2远程启动#2远程停止#2运行状态输出#2电机速度输出(4-20mA )#2速度调节输入(4-20mA )1011表1 基本参数及主要尺寸1)α为槽体安装倾角,即槽体中心线与水平面的夹角;2)给料能力指容重约1t/m3,水份小于7%的煤炭;3)表中参数为标准型,适应各种安装形式;4)根据用户要求可配防爆电动机和交流变频调速器。
12。
