VLF交流耐压试验
❖ 技术条件
❖ 额定容量:10kW ❖ 额定输入电压:220V、单相 50Hz/60Hz ❖ 额定输入电流:45A ❖ 额定输出电压:0V~200V ❖ 额定输出电流:50A ❖ 频率分辨率:0.02Hz ❖ 输出波形:正弦波
❖ 输出频率:20Hz~400Hz
VF-2操作箱实物
操作面板
❖
操作面板缘
内半导电 层
线芯
“碟状水树" “排气状水树"
30 kV- PE- cable主绝缘中由小微粒生长的水树
30 kV- PE- cable主绝缘中从内半导电层生长的排气状水树
电树
试验设备容量计算
S 2fcU 2
直流耐压设备容量
由于f 0,所以S在理论上为零, 但存在有功量,即泄漏电流I N , 所以试验设备容量可计算为 S UT I N ,如ZGF 602直流 发生器所需容量
❖ 1.“变频输出”:变频交流输出插头,接励磁变压器;
❖ 2.“电源输入”:交流电源输入插头,接220V交流电 源;
❖ 3.“钥匙开关”:控制风扇启动,控制回路电源开关;
❖ 4.“接地符号”:接大地;
❖ 5.“分闸 “:分闸按钮及指示,(绿色指示灯),用于 切除主系统电源;
❖ 6.“合闸 “:合闸按钮及指示,(红色指示灯),用于 接通主系统电源;
S 60000 2 103 0.12kvA
假设对一条长50米YJV-10-3×240电缆用工频进行 21.75kV耐压试验,计算其所需试验设备的容量
查表得知此电缆C 0.01695F,
则S 2 50 3.14 0.01695 217502 106 2.52kvA
假设对一条长50米YJV-10-3×240电缆用0.1Hz进 行21.75kV耐压试验,计算其所需试验设备的容量
❖ 额定容量:10kW ❖ 额定输入电压:220V、单相 50Hz/60Hz ❖ 额定输入电流:45A ❖ 额定输出电压:0V~200V ❖ 额定输出电流:50A ❖ 频率分辨率:0.02Hz ❖ 输出波形:正弦波
❖ 输出频率:20Hz~400Hz
VF-2操作箱实物
操作面板
❖
操作面板缘
内半导电 层
线芯
“碟状水树" “排气状水树"
30 kV- PE- cable主绝缘中由小微粒生长的水树
30 kV- PE- cable主绝缘中从内半导电层生长的排气状水树
电树
试验设备容量计算
S 2fcU 2
直流耐压设备容量
由于f 0,所以S在理论上为零, 但存在有功量,即泄漏电流I N , 所以试验设备容量可计算为 S UT I N ,如ZGF 602直流 发生器所需容量
❖ 1.“变频输出”:变频交流输出插头,接励磁变压器;
❖ 2.“电源输入”:交流电源输入插头,接220V交流电 源;
❖ 3.“钥匙开关”:控制风扇启动,控制回路电源开关;
❖ 4.“接地符号”:接大地;
❖ 5.“分闸 “:分闸按钮及指示,(绿色指示灯),用于 切除主系统电源;
❖ 6.“合闸 “:合闸按钮及指示,(红色指示灯),用于 接通主系统电源;
S 60000 2 103 0.12kvA
假设对一条长50米YJV-10-3×240电缆用工频进行 21.75kV耐压试验,计算其所需试验设备的容量
查表得知此电缆C 0.01695F,
则S 2 50 3.14 0.01695 217502 106 2.52kvA
假设对一条长50米YJV-10-3×240电缆用0.1Hz进 行21.75kV耐压试验,计算其所需试验设备的容量
交流耐压试验
注意: 1)、发电机交流耐压试验时,要将被试绕组短接接高压,非被试绕组短接接地,转子绕组短接接地。 2)、应在停机后清除污秽前热状态下进行,为的就是更接近运行条件下对绝缘进行鉴定,有利于发现 缺陷。 3)、发电机励磁回路所有设备交流试验电压为1000V。
项
目
交流耐压试验
额定电压 kV 110 / 6 10
现举例如下:某变电站由高压试验班进行35千伏的312开关介质损失角试验。 由于工作围栏不能区分停电、带电设备,一名试验工从开关上下来以后,再 上开关时,无人监护,未弄清楚被试设备,误登上临近运行中的312开关,触 电死亡。
试验工作中试验结线拆接频繁,认真执行试验前复查结线制度, 可以提 前纠正错误结线,避免由于错接线而发生的事故。因此,试验前复查结线是 试验工作的一项基本制度,也是防止试验工作触电事故,保证人身安全的一 条有效措施,对这项制度既要求认真执行,更要求能坚持下去,应该对低级 工、实习人员的结线复查,有所侧重,对高级工或简单结线也不能有所放松, 否则达不到复查结线的目的。 如:某电厂在高压试验室内用100千伏高压试压机做6千伏瓷瓶的耐压试 验。试验前, 未详细检查升压器的连接线,就接上被试瓷瓶的接线,当加压 到42千伏时,才发现升压器高压出口瓷瓶上还接着一条塑料导线,直通到110 千伏变电站内,约50多米,立即停下试验, 把这条线拆除。 这条线原来是十 多天前试验110千伏开关后遗留末拆除者, 而且就拴在变电站架构上,临近架 构处就有十多名施工人员在工作,幸亏加压时,这些工人未靠近或碰及导线。
1.DL/T596规定遵循DL/T593,DL/T593规定按出厂值 进行,6kV真空开关要求为42kV。 2.应分别进行相间及断口耐压和相对低耐压。
这是供热改造时,完成并柜后对母线进行耐 压试验的现场图片。存在问题如下: 1.电源盘位置摆放不合理。应放置在随手可以断 开电源的地方,而现场放置在操作台前方,一旦 发生意外,操作人员要探出身子去断开电源。
交流耐压试验
三、利用静电电压表直接测量试验变压器高压侧电压的方法。 四、利用标准球隙测量交流试验高电压的方法。 此方法直接测量电压幅值,在一定范围内准确度较高,测 量范围宽广;但每次测量必须放电,测量时间长,受影响的因 素多,因此该测量方法往往局限于在实验室使用。
第四部分:测量交流试验高电压的基本方法
五、利用电容分压器测量交流试验高电压的方法。 电容分压器由高压小电容器C1和低压大电容器C2串联构成, 由于串联电容的电压与电容量成反比,即U1/U2=C2/C1,被测 电压U=U1+U2,利用静电电压表或高阻值电压表测量出C2两 端的电压U2,通过换算可求出被测电压,即
第三部分:交流耐压试验方法
(下图为使用串联谐振装置时,交流耐压试验的原理接线图)
二、另外,我们还可以进行感应电压试验,在此只作了解。
第四部分:测量交流试验高电压的基本方法
一、采用测量试验变压器低压侧电压然后换算出高压侧试验
电压的方法。
此方法适宜于电容量较小的被试品,如绝缘子、开关等 设备。而对于电容量较大的被试品(如变压器、电容器、电机 等),由于容性负载会使变压器高压侧实际输出电压比理论计 算高出很多(最大误差会超过3%),故不宜采用。
120 额定频率 试验频率
(s),但不少于15s
下面我们了解一下:高压电气设备绝缘的工频耐压试验电压标准
第十部分:交流耐压试验标准
高压电气设备绝缘的工频耐压试验电压标准
1min工频耐受电压(kV)有效值 额定 电压 (kV) 最高 工作 电压 (kV) 出 厂 3 6 10 15 20 35 66 110 220 330 500 3.6 7.2 12 17.5 24.0 40.5 69.0 126.0 252.0 363.0 550.0 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 穿墙套管 电压 互感器 交 接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出 厂 25 30 42 55 65 95 140/185 200/230 395/460 510/630 680/740 电流 互感器 交 接 20 24 33 44 52 76 112/148 160/184 316/368 408/504 544/592 出 厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 纯瓷和 纯瓷充 油绝缘 交 接 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 固体有机绝缘、油 浸电容式、干式、 SF6式 出 厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 交 接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出 厂 25 32 42 57 68 100 165 265 495 支柱绝缘子、隔离开关 纯瓷 交 接 25 32 42 57 68 100 165 265 495 固体有机绝 缘 出 厂 25 32 42 57 68 100 165 265 495 交 接 22 26 38 50 59 90 148 240 440
电线电缆产品交流耐压试验
电线电缆产品交流耐压试验
成品耐压试验为交流电压试验,也叫工频耐压试验。交流耐压试验就是在电线 电缆成品绝缘上施加高于工作电压一定倍数电压值,保持一定的时间而绝缘不 击穿。对于电力传输用的绝缘电线和电缆,每一个产品出厂前都必须进行这一 项试验。
一、试验设备 二、试样准备 三、试验步骤 四、试验结果 五、注意事项
• 2、试区周围应有金属接地栅栏,进出口门连锁,要有信号指示灯和“高电压危险” 警告牌安全措施。
• 3、试验区域内应有接地极,接地电阻应小于4Ω。所有接地系统应可靠接地。 • 4、油杯试验终端内的油要经常更换,由于半导电材料有溶解于油的趋势,如果油
使用次数多了会发黑,会影响局部放电的检测,重者引起油杯中介质的击穿。
电缆试验恒温槽
• (4)试验终端:进行耐电压试 验时是否要使用终端取决于试验 电压的高低,一般情况下试验电 压小于30KV的试验不需要试验终 端,是由于此电压在空气中电缆 端部有电晕放电,但不会引起表 面滑闪,对于试验电压高于此值, 建议在试验时使用终端。
塑料绝缘电力电缆的试验终端: 对于电压等级6~35KV的塑料绝 缘电缆,试验终端一般采用油杯
• 升压方式:电压应从较低值(不应超过产品标准所规定试验电压值的40%)开始, 缓慢平稳地升至规定的试验电压值,并维持所规定的时间后,降低电压,直至 所规定的试验电压值的40% ,然后再切断电源。不允许在高压下突然切断电 源,以免出现过电压。对于串联谐振电源系统,升压方式是,首先给定一个初 始电压,然后调节电抗器,使回路谐振,如果谐振后输出电压还没有达到规定 值,再调节输入电压。施加在试样上的试验电压,在耐受电压时间内,电压偏 差不超过规定值的土3%。
试验依据GB/T3048标准规定的流程进行
一、试验设备
成品耐压试验为交流电压试验,也叫工频耐压试验。交流耐压试验就是在电线 电缆成品绝缘上施加高于工作电压一定倍数电压值,保持一定的时间而绝缘不 击穿。对于电力传输用的绝缘电线和电缆,每一个产品出厂前都必须进行这一 项试验。
一、试验设备 二、试样准备 三、试验步骤 四、试验结果 五、注意事项
• 2、试区周围应有金属接地栅栏,进出口门连锁,要有信号指示灯和“高电压危险” 警告牌安全措施。
• 3、试验区域内应有接地极,接地电阻应小于4Ω。所有接地系统应可靠接地。 • 4、油杯试验终端内的油要经常更换,由于半导电材料有溶解于油的趋势,如果油
使用次数多了会发黑,会影响局部放电的检测,重者引起油杯中介质的击穿。
电缆试验恒温槽
• (4)试验终端:进行耐电压试 验时是否要使用终端取决于试验 电压的高低,一般情况下试验电 压小于30KV的试验不需要试验终 端,是由于此电压在空气中电缆 端部有电晕放电,但不会引起表 面滑闪,对于试验电压高于此值, 建议在试验时使用终端。
塑料绝缘电力电缆的试验终端: 对于电压等级6~35KV的塑料绝 缘电缆,试验终端一般采用油杯
• 升压方式:电压应从较低值(不应超过产品标准所规定试验电压值的40%)开始, 缓慢平稳地升至规定的试验电压值,并维持所规定的时间后,降低电压,直至 所规定的试验电压值的40% ,然后再切断电源。不允许在高压下突然切断电 源,以免出现过电压。对于串联谐振电源系统,升压方式是,首先给定一个初 始电压,然后调节电抗器,使回路谐振,如果谐振后输出电压还没有达到规定 值,再调节输入电压。施加在试样上的试验电压,在耐受电压时间内,电压偏 差不超过规定值的土3%。
试验依据GB/T3048标准规定的流程进行
一、试验设备

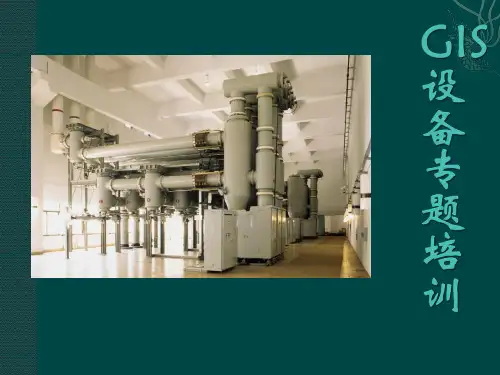

GIS培训课件第二部分
GIS交流耐压试验
试验发现问题及预控措施
试验发现的问题 统计近5年来GIS交流耐压过程中发现的问题主要有以 下几种: 其中绝缘盆子表面脏 污引起放电闪络问题 约占90%以上,且大多 数出现问题的绝缘盆 子为水平安装位置的 绝缘盆子。
GIS交流耐压试验
试验发现问题及预控措施
绝缘盆子表面脏污预控措施
螺丝拧偏、不到位、卡涩现象。
热电公司
GIS交流耐压试验
击穿放电点的定位
GIS配电室内安排有经验的人员监视GIS每个间隔,当发生放 电时,根据放电声音基本确定大致放电间隔,然后对每个间隔进 行全面检查,重点查看接地是否良好、开关操作是否到位、密度 表指示有无问题、安装有无遗漏等; 重点监视疑似放电的几个间隔再次进行耐压试验,若再次发 生放电就基本可以确定放电间隔,根据两次放电电压值及放电声 音综合判断,将怀疑概率最大的某个开关及气室进行隔离; 对隔离后的剩余GIS部分继续进行耐压试验。重复上述第二步, 逐渐缩小查找范围,直至准确定位故障点的位置。
GIS交流耐压试验
耐压前应具备的条件 外观检查合格:
5)检查汇控柜上各种信号指示、控制开关的位置应正确; 6)检查各类箱、门的关闭情况应良好; 7)检查隔离开关、接地开关连杆的螺钉应紧固,检查波纹管螺钉 位置应符合制造厂的技术要求; 8)检查所有接地应可靠。检查电压互感器的高压末端、二次绕组
一端应可靠接地。
解体后发现导 体上存在米粒 大小的放电痕 迹
GIS交流耐压试验
耐压试验第三阶段
运行电压试验:主要目的是在GIS一次侧加额定电压检查 电磁式电压互感器的变比;避雷器泄漏电流表运行时的阻性电 流是否合格,带电显示装置显示是否正常,同时起到对电磁式 电压互感器、避雷器进行“老练”试验的作用,试验需逐相加 压,试验时间以上述检查工作结束为准。
《交流耐压试验》课件
交流耐压试验仪:用于测量交流电压和 电流
绝缘电阻表:用于测量绝缘电阻
电压表:用于测量电压 电流表:用于测量电流
接地电阻测试仪:用于测量接地电阻
功率表:用于测量功率
交流耐压试验设备的校准和维护
校准目的:确保设备性能稳定,提高测量精度 校准周期:根据设备使用频率和性能要求确定 校准方法:使用标准仪器进行校准,确保设备性能符合要求 维护方法:定期检查设备,及时更换损坏部件,保持设备清洁
观察试验 结果:记 录试验过 程中的电 压、电流、 时间等数 据
结束试验: 试验结束 后,关闭 交流耐压 试验仪, 断开连接 线
交流耐压试验的操作注意事项
试验前, 确保设备 处于良好 状态,无 漏电、短 路等故障
试验过程 中,保持 设备接地 良好,避 免触电危 险
试验结束 后,及时 关闭电源, 避免设备 长时间通 电
《交流耐压试验》PPT 课件
汇报人:
目录
添加目录标题
01
交流耐压试验的目的 和意义
02
交流耐压试验的原理
03
交流耐压试验的设备 与仪器
04
交流耐压试验的步骤 与方法
05
交流耐压试验的数据 处理与分析
06
添加章节标题
交流耐压试验的 目的和意义
交流耐压试验的定义
交流耐压试验是一种电气安全测试方法,用于检测电气设备在交流电压下的绝缘性能。 交流耐压试验的目的是确保电气设备在正常运行和故障情况下的安全性。 交流耐压试验的意义在于提高电气设备的可靠性和稳定性,降低电气事故的发生率。 交流耐压试验是电气设备安全认证和检验的重要环节之一。
交流耐压试验的 步骤与方法
交流耐压试验的步骤
准备试验设备: 设定试验参数:
绝缘电阻表:用于测量绝缘电阻
电压表:用于测量电压 电流表:用于测量电流
接地电阻测试仪:用于测量接地电阻
功率表:用于测量功率
交流耐压试验设备的校准和维护
校准目的:确保设备性能稳定,提高测量精度 校准周期:根据设备使用频率和性能要求确定 校准方法:使用标准仪器进行校准,确保设备性能符合要求 维护方法:定期检查设备,及时更换损坏部件,保持设备清洁
观察试验 结果:记 录试验过 程中的电 压、电流、 时间等数 据
结束试验: 试验结束 后,关闭 交流耐压 试验仪, 断开连接 线
交流耐压试验的操作注意事项
试验前, 确保设备 处于良好 状态,无 漏电、短 路等故障
试验过程 中,保持 设备接地 良好,避 免触电危 险
试验结束 后,及时 关闭电源, 避免设备 长时间通 电
《交流耐压试验》PPT 课件
汇报人:
目录
添加目录标题
01
交流耐压试验的目的 和意义
02
交流耐压试验的原理
03
交流耐压试验的设备 与仪器
04
交流耐压试验的步骤 与方法
05
交流耐压试验的数据 处理与分析
06
添加章节标题
交流耐压试验的 目的和意义
交流耐压试验的定义
交流耐压试验是一种电气安全测试方法,用于检测电气设备在交流电压下的绝缘性能。 交流耐压试验的目的是确保电气设备在正常运行和故障情况下的安全性。 交流耐压试验的意义在于提高电气设备的可靠性和稳定性,降低电气事故的发生率。 交流耐压试验是电气设备安全认证和检验的重要环节之一。
交流耐压试验的 步骤与方法
交流耐压试验的步骤
准备试验设备: 设定试验参数:
交流耐压试验
二、工频交流耐压试验的方法
试验设备的选择
• 1.1试验变压器电压的选择 根据被试品的试验电压,选择电压合适
的试验变压器,还应考虑试验变压器低压 侧电压是否和试验现场的电源电压及调压 器相符。当试验电压较高时,可采用串级 式试验变压器。
二、工频交流耐压试验的方法
试验设备的选择
• 1.2试验变压器电流的选择 试验变压器的额定电流,应能满足流过
主讲人:***
目录
工频交流耐压试验的目的、意义 工频交流耐压试验的方法 工频交流耐压试验分析及注意事项
一、工频交流耐压试验的目的、意义
什么是工频交流耐压试验?
• 工频交流耐压试验就是对被试品施加一定 的电压,并保持一定时间,以考虑被试品 绝缘承受各种电压的能力,从而保证设备 的安全运行。
一、工频交流耐压试验的目的、意义
被试品的电容电流和泄露电流的要求。 计算式为:I=ωCXU
式中 I — 试验变压器高压侧输出电流,mA ω — 角频率,ω =2πf CX — 被试品电容量,μF U — 试验电压,kV
二、工频交流耐压试验的方法
试验设备的选择
• 1.3试验变压器容量的选择 按计算值选择变压器容量,一般不得超
负荷运行。
试验设备
• 4.电压表和电流表
交流试验电压的测量装置(系统)一般可采用 电容分压器与低压电压表、高压电压互感器、高 压静电电压表等测量系统。电压表和电流表应满 足测量要求,准确度等级不小于0.5级。
二、工频交流耐压试验的方法
现场试验步Байду номын сангаас及要求
• 1.一般规定
有绕组的被试品进行耐压试验时,应将被试品 绕组自身的两端短接,非被试品绕组亦应短接并 与外壳连接后接地。
交流耐压试验技术PPT培训课件
交流耐压试验技术ppt培 训课件
• 交流耐压试验技术概述 • 交流耐压试验原理 • 交流耐压试验的应用场景 • 交流耐压试验的注意事项与安全措施 • 交流耐压试验的未来发展与挑战
01
交流耐压试验技术概述
定义与特点
定义
交流耐压试验是一种常用的电气绝缘 强度试验方法,通过施加高于正常工 作电压的交流电压来检测设备的绝缘 性能。
交流耐压试验的设备与工具
01
交流耐压试验设备包括高压电源 、调压器、电压表、电流表、保 护电阻、试验变压器等。
02
这些设备与工具的作用是提供稳 定的交流电压和电流,监测电流 和电压的变化,保护被试设备和 操作人员的安全。
交流耐压试验的步骤与操作
01
02
03
04
进行交流耐压试验前,需要先 进行绝缘电阻和吸收比测量, 确认被试设备的绝缘状况。
02
交流耐压试验原理
交流耐压试验的基本原理
交流耐压试验是通过施加高于正常工作电压的交流电压,对 电气设备进行耐压测试,以检验设备的绝缘性能和承受过电 压的能力。
交流耐压试验的原理基于电气设备的绝缘电阻和电容在交流 电压作用下的性能变化,通过测量这些参数的变化,可以评 估设备的绝缘状况和耐压能力。
通过定期进行交流耐压试验,可 以及时发现并修复设备的绝缘缺 陷,提高设备的可靠性和稳定性,
延长设备使用寿命。
防止事故扩大
交流耐压试验能够检测出设备的 绝缘缺陷,及时发现并处理,防 止因设备绝缘损坏而导致的事故
扩大,降低事故损失。
交流耐压试验的历史与发展
01
历史回顾
交流耐压试验技术自20世纪初诞生以来,经历了多个发展阶段,从最初
输电,确 保在正常工作电压下不发生击穿 和闪络。
• 交流耐压试验技术概述 • 交流耐压试验原理 • 交流耐压试验的应用场景 • 交流耐压试验的注意事项与安全措施 • 交流耐压试验的未来发展与挑战
01
交流耐压试验技术概述
定义与特点
定义
交流耐压试验是一种常用的电气绝缘 强度试验方法,通过施加高于正常工 作电压的交流电压来检测设备的绝缘 性能。
交流耐压试验的设备与工具
01
交流耐压试验设备包括高压电源 、调压器、电压表、电流表、保 护电阻、试验变压器等。
02
这些设备与工具的作用是提供稳 定的交流电压和电流,监测电流 和电压的变化,保护被试设备和 操作人员的安全。
交流耐压试验的步骤与操作
01
02
03
04
进行交流耐压试验前,需要先 进行绝缘电阻和吸收比测量, 确认被试设备的绝缘状况。
02
交流耐压试验原理
交流耐压试验的基本原理
交流耐压试验是通过施加高于正常工作电压的交流电压,对 电气设备进行耐压测试,以检验设备的绝缘性能和承受过电 压的能力。
交流耐压试验的原理基于电气设备的绝缘电阻和电容在交流 电压作用下的性能变化,通过测量这些参数的变化,可以评 估设备的绝缘状况和耐压能力。
通过定期进行交流耐压试验,可 以及时发现并修复设备的绝缘缺 陷,提高设备的可靠性和稳定性,
延长设备使用寿命。
防止事故扩大
交流耐压试验能够检测出设备的 绝缘缺陷,及时发现并处理,防 止因设备绝缘损坏而导致的事故
扩大,降低事故损失。
交流耐压试验的历史与发展
01
历史回顾
交流耐压试验技术自20世纪初诞生以来,经历了多个发展阶段,从最初
输电,确 保在正常工作电压下不发生击穿 和闪络。
《vfto耐压实验》PPT课件
• 对二次设备的影响
VFTO可以通过电压互感器(PT)或电流互感器(CT)内部的杂
散电容传入与之相连的二次电缆进而进入二次设备;另外
VFTO还可以通过接地网进入二次电缆的屏蔽层,进而感应到
二次电缆的芯线,这样,GIS的二次电缆处于电磁污染严重的
环境中,影响了GIS控制和保护设备的正常运行,二次设备的
VFTO
• VFTO的特征 特快速瞬态过电压(VFTO)是指波前时间在3~100 ns范 围内的瞬态过电压,在IEC 60071-1:1993(绝缘配合 第1 部分定义、原理和原则和IEC 60071-4: 2004(绝缘配 合第4部分绝缘配合和电气网络模拟用计算导则)中 称之为VFTO。在我国国家标准GB 31111-1997(高压 输变电设备的绝缘配合)中称之为陡波前过电压。 VFTO主要是由于GIS中的隔离开关操作等原因而引起 的,所以有的国家又把它称之为隔离开关操作过电压。
精选PPT
12
精选PPT
1电电压等级的提高,交联
聚乙烯绝缘电力电缆(XLPE)以其合理的工艺和结构,优
良的电气性能和安全可靠的运行特点,在国内外获得越来
越广泛的使用。尤其在高压输电领域更取得了巨大的进展。
与充油电缆相比,交联电缆敷设安装方便,运行维护简单,
精选PPT
15
交流耐压-串联谐振
• 德国Sechiswag公司在1978~1980年41个回路的10 kV电压 等级的XLPE电缆中,发生故障87次;瑞典的3 kV~24.5 kV电压等级XLPE电缆投运超出9 000 km,发生故障107次, 国内也曾多次发生电缆事故,相当数量的电缆故障是由于 经常性的直流耐压试验产生的负面效应引起。因此,国内 外有关部门广泛推荐采用交流耐压取代传统的直流耐压。 上世纪80年代至90年代中期,加拿大、德国、美国等先进 国家制定了相应的交流耐压试验标准并推广应用。从90年 代末开始,我国的广东、北京、上海、浙江、山东等地出 台了对xlpe电缆做交流试验的暂行规定。
交流耐压试验
谐振式耐压设备的选择: 一般试品为容性,所以选配电抗器达到谐振目的。 1)电压的选择: 根据试品对试验电压的要求,选择电抗器、分压器的额定 电压,电抗器、分压器的额定电压要高于试验电压。 2)电流和电感的选择: 首先应确定试品对试验频率的要求,例如50Hz、45~ 65Hz或30~300Hz等,其次应确定试品的电容,试品电容可 用电桥测出,也可在被试品上施加工频低压,根据测得的电 压和电流(感抗和电阻的影响忽略不计)来估算。根据下列 公式计算出所需电感大小。
4.2谐振式交流耐压装置
由上述可知,串级式变压器可以解决试验电压要求高的矛盾, 但仅适用于容量较小的被试品。对于容量较大的被试品进行 交流耐压试验,目前较多采用谐振式交流耐压装置。 串联谐振的优点: 所需电源容量大大减小。串联谐振电源是利用谐振电抗 器和被试品电容谐振产生高电压和大电流的,在整个系统中, 电源只需要提供系统中有功消耗的部分,因此,试验所需的 电源功率只有试验容量的1/Q。 设备的重量和体积大大减少。串联谐振电源中,不但省 去了笨重的大功率调压装置和普通的大功率工频试验变压器, 而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和 体积大大减少,一般为普通试验装置的1/3-1/5。
交流耐压试验
2011年12月
一、交流耐压试验
在电力系统预防性试验中,虽然对电气设备进行了 一系列非破坏性试验,能发现很多绝缘缺陷。但因其试 验电压一般较低,往往对某些缺陷,特别是局部缺陷还 不能检出,这对保证安全运行是不够的。为了进一步暴 露电气设备的绝缘缺陷,检查设备绝缘水平和确定能否 投入运行,有必要进行破坏性试验即耐压试验。 交流耐压试验是鉴定电气设备绝缘强度的最严格、最有 效和最直接的试验方法,它对判断电气设备能否继续参 加运行具有决定性的意义,也是保证设备绝缘水平,避 免发生绝缘事故的重要手段。
VLF交流耐压试验
S 60000 2 103 0.12kvA
假设对一条长50米YJV-10-3×240电缆用工频进行 21.75kV耐压试验,计算其所需试验设备的容量
查表得知此电缆C 0.01695F,
则S 2 50 3.14 0.01695 217502 106 2.52kvA
假设对一条长50米YJV-10-3×240电缆用0.1Hz进 行21.75kV耐压试验,计算其所需试验设备的容量
注意事项
❖ ⑹ 在自动调谐过程中,如果变频电源确定系 统谐振频率达到系统默认的频率扫描范围的 上限或者超过,这个时候,用户必须添加谐 振电容,把系统的谐振频率降下来;如果达 到用户设定的频率扫描范围的上限或者下限 或者超过,这个时候用户有必要重新确定频 率扫描范围,使系统确定的谐振频率在用户 设定的频率范围之内。
注意事项
❖ ⑺ 严禁在没有调谐情况下升压,因为这样会 损坏励磁变压器。当变频控制器连续运行时 间超过30分钟时,分闸以后请不要立即关电 源,让风扇继续工作一段时间,以把内部热 量散发出去。
查表得知此电缆C 0.01695F,
则S 2 0.1 3.14 0.01695 217502 106 5VA
VF-2型变频串联谐振成套试验装置
❖ 工作频率范围:30~ 300Hz
❖ 供电电源电压: 220V±10%、单相、 50/60Hz
❖ 供电电源容量:10kW ❖ Q值:20~80
变频串联谐振试验成套装置原理图
❖ VF-2:变频电源 Tl:励磁变压器 ❖ Ll、L2:高压电抗器 Cx:试品 ❖ Cl、C2:高压分压器高、低压臂 ❖ MOAl:避雷器(一般内置于励磁变内)
VF-2变频电源
❖ 变频电源是由变频控制器和滤波器组成;在系统中变频电源的 主要作用是为整套设备提供有功功率,并改变电源的电压和 工作频率。
假设对一条长50米YJV-10-3×240电缆用工频进行 21.75kV耐压试验,计算其所需试验设备的容量
查表得知此电缆C 0.01695F,
则S 2 50 3.14 0.01695 217502 106 2.52kvA
假设对一条长50米YJV-10-3×240电缆用0.1Hz进 行21.75kV耐压试验,计算其所需试验设备的容量
注意事项
❖ ⑹ 在自动调谐过程中,如果变频电源确定系 统谐振频率达到系统默认的频率扫描范围的 上限或者超过,这个时候,用户必须添加谐 振电容,把系统的谐振频率降下来;如果达 到用户设定的频率扫描范围的上限或者下限 或者超过,这个时候用户有必要重新确定频 率扫描范围,使系统确定的谐振频率在用户 设定的频率范围之内。
注意事项
❖ ⑺ 严禁在没有调谐情况下升压,因为这样会 损坏励磁变压器。当变频控制器连续运行时 间超过30分钟时,分闸以后请不要立即关电 源,让风扇继续工作一段时间,以把内部热 量散发出去。
查表得知此电缆C 0.01695F,
则S 2 0.1 3.14 0.01695 217502 106 5VA
VF-2型变频串联谐振成套试验装置
❖ 工作频率范围:30~ 300Hz
❖ 供电电源电压: 220V±10%、单相、 50/60Hz
❖ 供电电源容量:10kW ❖ Q值:20~80
变频串联谐振试验成套装置原理图
❖ VF-2:变频电源 Tl:励磁变压器 ❖ Ll、L2:高压电抗器 Cx:试品 ❖ Cl、C2:高压分压器高、低压臂 ❖ MOAl:避雷器(一般内置于励磁变内)
VF-2变频电源
❖ 变频电源是由变频控制器和滤波器组成;在系统中变频电源的 主要作用是为整套设备提供有功功率,并改变电源的电压和 工作频率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交流耐压试验时加至试验电压后的持续时间, 如无特殊说明则均为1min。
通常在耐压试验前后均应测量绝缘电阻。
二、工频交流耐压试验的方法
现场试验步骤及要求
• 2.试验步骤
(1)对被试品接地放电并拆除引线; (2)用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当
的清洁剂洗净; (3)测试绝缘电阻,绝缘电阻应为正常值; (4)合理布置试验设备,并将试验设备外壳和被试品外壳可靠接地。进
行接线,并检查试验接线正确无误、调压器在零位,试验回路中过电 流和过电压保护应整定正确、可靠。 (5)接通电源,开始升压试验,升压必须从零开始,切不可冲击合闸。 升压速度在75%试验电以前,可以是任意的,自75%电压开始应均匀 升压,约为每秒2%试验电压的速率升压。升至试验电压,开始计时 并读取试验电压。时间到后,迅速均匀降压到零,然后切断电源,放 电、挂接地线。试验中如无破坏性放电发生,则认为通过耐压试验。 (6)测试绝缘电阻,其值应正常(一般绝缘电阻下降不大于30%)。
工频交流耐压试验现场
二、工频交流耐压试验的方法
基本原理
• 由工频交流电源供电,通过控制器向调压器供电, 调压器改变输出电压的幅值,经试验变压器将低 电压变换成高电压,向被试品供电。
试验目的
• 工频交流耐压试验的对象一般为容性负荷,该试 验的目的是鉴定负荷的绝缘强度是否足够,及时 发现绝缘缺陷,对于判断负荷能否投入运行具有 决定性意义。
二、工频交流耐压试验的方法
试验设备
• 3.保护电阻
试验变压器的高压输出端应串接保护电阻,用来降低 试品闪络或击穿时变压器高压绕组出口端的过电压,并能 限制短路电流。
保护电阻R的取值一般为0.1~0.5 Ω/V,并应有足够 的热容量和长度。与保护间隙串联的保护电阻r,其电阻
值通常取1Ω/V
二、工频交流耐压试验的方法
二、工频交流耐压试验的方法
试验设备的选择
• 1.1试验变压器电压的选择 根据被试品的试验电压,选择电压合适
的试验变压器,还应考虑试验变压器低压 侧电压是否和试验现场的电源电压及调压 器相符。当试验电压较高时,可采用串级 式试验变压器。
二、工频交流耐压试验的方法
试验设备的选择
• 1.2试验变压器电流的选择 试验变压器的额定电流,应能满足流过
为什么要做工频交流耐压试验?
• 除工频交流耐压试验以外的其他实验,试 验电压往往都低于电力设备的工作电压, 作为设备安全运行的保障还不够有力。
一、工频交流耐压试验的目的、意义
工频交流耐压试验的意义是什么?
• 工频交流耐压试验符合电力设备在运行中 所承受的电气状况,工频耐压试验电压一 般比运行电压高,因此工频交流耐压试验 合格的设备都有较大的安全裕度。工频交 流耐压试验的目的是考核电力设备的绝缘 强度,验证设备是否具有在电网可靠安全 运行的必要条件。
二、工频交流耐压试验的方法
原理接线图
• 交流耐压试验的接线,应按被试品的电压、 容量和现场实际试验设备条件来决定。下 图是一种典型的试验接线。
二、工频交流耐压试验的方法
试验设备的选择
• 1.试验变压器 高压试验变压器具有电压高、容量小、
持续工作时间短等特点,因此我们在进行 耐压试验前应根据这些特点及被试品的实 际情况来加以正确地选择。
交流耐压试验
目录
工频交流耐压试验的目的、意义 工频交流耐压试验的方法 工频交流耐压试验分析及注意事项
一、工频交流耐压试验的目的、意义
什么是工频交流耐压试验?
• 工频交流耐压试验就是对被试品施加一定 的电压,并保持一定时间,以考虑被试品 绝缘承受各种电压的能力,从而保证设备 的安全运电容电流和泄露电流的要求。 计算式为:I=ωCXU
式中 I — 试验变压器高压侧输出电流,mA ω — 角频率,ω =2πf CX — 被试品电容量,μF U — 试验电压,kV
二、工频交流耐压试验的方法
试验设备的选择
• 1.3试验变压器容量的选择 按计算值选择变压器容量,一般不得超
负荷运行。
30kV; • 10KV固体有机绝缘套管工频耐压试验标准为:出厂30kV,交接
27kV; • 10KV支柱绝缘子交流工频耐压试验标准为:出厂42kV,交接42kV; • 10KV隔离开关交流工频耐压试验标准为:出厂42kV,交接42kV; • 10KV干式变压器交流工频耐压试验标准为:出厂28kV,交接24kV;
试验设备
• 4.电压表和电流表
交流试验电压的测量装置(系统)一般可采用 电容分压器与低压电压表、高压电压互感器、高 压静电电压表等测量系统。电压表和电流表应满 足测量要求,准确度等级不小于0.5级。
二、工频交流耐压试验的方法
现场试验步骤及要求
• 1.一般规定
有绕组的被试品进行耐压试验时,应将被试品 绕组自身的两端短接,非被试品绕组亦应短接并 与外壳连接后接地。
三、工频交流耐压试验分析及注意事项
试验规定
• 根据《电气装置安装工程 电气设备交接试验标准》GB 50150-91 的 规定,
• 10KV油浸变压器交流工频耐压试验标准为:出厂35kV,交接30kV; • 10KV并联电抗器交流工频耐压试验标准为:出厂35kV,交接30kV; • 10KV电压互感器交流工频耐压试验标准为:出厂30kV,交接27kV; • 10KV断路器交流工频耐压试验标准为:出厂30kV,交接27kV; • 10KV电流互感器交流工频耐压试验标准为:出厂30kV,交接27kV; • 10KV干式电抗器交流工频耐压试验标准为:出厂30kV,交接30kV; • 10KV纯瓷或纯瓷充油套管交流工频耐压试验标准为:出厂30kV,交接
计算式为:P IU CXU 2 103(kVA) 式中 I — 试验变压器高压侧输出电流,mA
ω — 角频率,ω =2πf CX — 被试品电容量,μF U — 试验电压,kV
二、工频交流耐压试验的方法
试验设备的选择
• 2.调压器 调压器应能从零开始平滑地调节电压,
以满足试验所需的任意电压。调压器的输 出波形,应尽可能地接近正弦波,容量也 应满足试验变压器的要求,通常为试验变 压器容量的(0.75~1)倍。一般采用自耦 调压器。
通常在耐压试验前后均应测量绝缘电阻。
二、工频交流耐压试验的方法
现场试验步骤及要求
• 2.试验步骤
(1)对被试品接地放电并拆除引线; (2)用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当
的清洁剂洗净; (3)测试绝缘电阻,绝缘电阻应为正常值; (4)合理布置试验设备,并将试验设备外壳和被试品外壳可靠接地。进
行接线,并检查试验接线正确无误、调压器在零位,试验回路中过电 流和过电压保护应整定正确、可靠。 (5)接通电源,开始升压试验,升压必须从零开始,切不可冲击合闸。 升压速度在75%试验电以前,可以是任意的,自75%电压开始应均匀 升压,约为每秒2%试验电压的速率升压。升至试验电压,开始计时 并读取试验电压。时间到后,迅速均匀降压到零,然后切断电源,放 电、挂接地线。试验中如无破坏性放电发生,则认为通过耐压试验。 (6)测试绝缘电阻,其值应正常(一般绝缘电阻下降不大于30%)。
工频交流耐压试验现场
二、工频交流耐压试验的方法
基本原理
• 由工频交流电源供电,通过控制器向调压器供电, 调压器改变输出电压的幅值,经试验变压器将低 电压变换成高电压,向被试品供电。
试验目的
• 工频交流耐压试验的对象一般为容性负荷,该试 验的目的是鉴定负荷的绝缘强度是否足够,及时 发现绝缘缺陷,对于判断负荷能否投入运行具有 决定性意义。
二、工频交流耐压试验的方法
试验设备
• 3.保护电阻
试验变压器的高压输出端应串接保护电阻,用来降低 试品闪络或击穿时变压器高压绕组出口端的过电压,并能 限制短路电流。
保护电阻R的取值一般为0.1~0.5 Ω/V,并应有足够 的热容量和长度。与保护间隙串联的保护电阻r,其电阻
值通常取1Ω/V
二、工频交流耐压试验的方法
二、工频交流耐压试验的方法
试验设备的选择
• 1.1试验变压器电压的选择 根据被试品的试验电压,选择电压合适
的试验变压器,还应考虑试验变压器低压 侧电压是否和试验现场的电源电压及调压 器相符。当试验电压较高时,可采用串级 式试验变压器。
二、工频交流耐压试验的方法
试验设备的选择
• 1.2试验变压器电流的选择 试验变压器的额定电流,应能满足流过
为什么要做工频交流耐压试验?
• 除工频交流耐压试验以外的其他实验,试 验电压往往都低于电力设备的工作电压, 作为设备安全运行的保障还不够有力。
一、工频交流耐压试验的目的、意义
工频交流耐压试验的意义是什么?
• 工频交流耐压试验符合电力设备在运行中 所承受的电气状况,工频耐压试验电压一 般比运行电压高,因此工频交流耐压试验 合格的设备都有较大的安全裕度。工频交 流耐压试验的目的是考核电力设备的绝缘 强度,验证设备是否具有在电网可靠安全 运行的必要条件。
二、工频交流耐压试验的方法
原理接线图
• 交流耐压试验的接线,应按被试品的电压、 容量和现场实际试验设备条件来决定。下 图是一种典型的试验接线。
二、工频交流耐压试验的方法
试验设备的选择
• 1.试验变压器 高压试验变压器具有电压高、容量小、
持续工作时间短等特点,因此我们在进行 耐压试验前应根据这些特点及被试品的实 际情况来加以正确地选择。
交流耐压试验
目录
工频交流耐压试验的目的、意义 工频交流耐压试验的方法 工频交流耐压试验分析及注意事项
一、工频交流耐压试验的目的、意义
什么是工频交流耐压试验?
• 工频交流耐压试验就是对被试品施加一定 的电压,并保持一定时间,以考虑被试品 绝缘承受各种电压的能力,从而保证设备 的安全运电容电流和泄露电流的要求。 计算式为:I=ωCXU
式中 I — 试验变压器高压侧输出电流,mA ω — 角频率,ω =2πf CX — 被试品电容量,μF U — 试验电压,kV
二、工频交流耐压试验的方法
试验设备的选择
• 1.3试验变压器容量的选择 按计算值选择变压器容量,一般不得超
负荷运行。
30kV; • 10KV固体有机绝缘套管工频耐压试验标准为:出厂30kV,交接
27kV; • 10KV支柱绝缘子交流工频耐压试验标准为:出厂42kV,交接42kV; • 10KV隔离开关交流工频耐压试验标准为:出厂42kV,交接42kV; • 10KV干式变压器交流工频耐压试验标准为:出厂28kV,交接24kV;
试验设备
• 4.电压表和电流表
交流试验电压的测量装置(系统)一般可采用 电容分压器与低压电压表、高压电压互感器、高 压静电电压表等测量系统。电压表和电流表应满 足测量要求,准确度等级不小于0.5级。
二、工频交流耐压试验的方法
现场试验步骤及要求
• 1.一般规定
有绕组的被试品进行耐压试验时,应将被试品 绕组自身的两端短接,非被试品绕组亦应短接并 与外壳连接后接地。
三、工频交流耐压试验分析及注意事项
试验规定
• 根据《电气装置安装工程 电气设备交接试验标准》GB 50150-91 的 规定,
• 10KV油浸变压器交流工频耐压试验标准为:出厂35kV,交接30kV; • 10KV并联电抗器交流工频耐压试验标准为:出厂35kV,交接30kV; • 10KV电压互感器交流工频耐压试验标准为:出厂30kV,交接27kV; • 10KV断路器交流工频耐压试验标准为:出厂30kV,交接27kV; • 10KV电流互感器交流工频耐压试验标准为:出厂30kV,交接27kV; • 10KV干式电抗器交流工频耐压试验标准为:出厂30kV,交接30kV; • 10KV纯瓷或纯瓷充油套管交流工频耐压试验标准为:出厂30kV,交接
计算式为:P IU CXU 2 103(kVA) 式中 I — 试验变压器高压侧输出电流,mA
ω — 角频率,ω =2πf CX — 被试品电容量,μF U — 试验电压,kV
二、工频交流耐压试验的方法
试验设备的选择
• 2.调压器 调压器应能从零开始平滑地调节电压,
以满足试验所需的任意电压。调压器的输 出波形,应尽可能地接近正弦波,容量也 应满足试验变压器的要求,通常为试验变 压器容量的(0.75~1)倍。一般采用自耦 调压器。
