人教版九年级物理欧姆定律知识点总结
九年级物理全册第十七章欧姆定律知识点总结(超全)(带答案)
九年级物理全册第十七章欧姆定律知识点总结(超全)单选题1、在图所示的电路中，用一个电阻R3替换R1后（R1<R3），可能使电流表示数与替换R1前相同的方法是（）A．电源电压不变，不移动滑片PB．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片PD．增大电源电压，向右移动滑片P答案：D由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测流过定值电阻R1的电流，电流表A测干路电流。
A．用一个电阻R3替换R1后，因R1<R3，电源电压不变，且不移动滑片P时，由欧姆定律可得，此时流过电阻R3的电流变小，即电流表A1示数变小，流过滑动变阻器的电流不变，则干路电流变小，即电流表A示数变小，故A不符合题意；B．电源电压不变，向左移动滑片P后，因R1<R3，故由欧姆定律可知，流过电阻R3的电流变小，即电流表A1示数变小，故B不符合题意；C．减小电源电压，不移动滑片P，因R1<R3，且R3两端电压变小，故由欧姆定律可知，流过电阻R3的电流变小，即电流表A1示数变小，故C不符合题意；D．增大电源电压，向右移动滑片P，因R1<R3，且R3两端电压变大，故由欧姆定律可知，流过电阻R3的电流可能不变，即电流表A1示数可能不变，因滑动变阻器两端电压变大，且滑动变阻器接入电路的阻值变大，故由欧姆定律可知，流过滑动变阻器的电流可能不变，则干路电流可能不变，即电流表A示数可能不变，故D符合题意。
故选D。
2、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。
闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（）A．电流表A1变小，A2变小，电压表V变大B．电流表A1变小，A2不变，电压表V不变C．电压表V的示数与电流表A2示数的比值变小D．电流表A2、A1的示数之差与电压表示数的乘积不变答案：D闭合开关S，滑动变阻器滑片P从中点向右移动过程中，滑动变阻器接入电路中的电阻增大，电源电压没变，，可知A1变小，通过R1的电流不变，A2的电流为电压表示数实际上是电源电压，故电压表V不变，根据I=URA1电流与通过R1电流之和，故A2也减小。

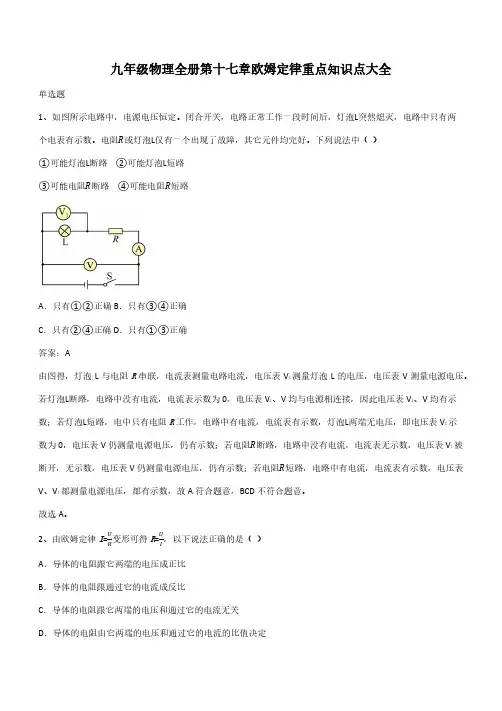

九年级物理全册第十七章欧姆定律重点知识点大全(带答案)
九年级物理全册第十七章欧姆定律重点知识点大全单选题1、如图所示电路中，电源电压恒定。
闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。
电阻R或灯泡L仅有一个出现了故障，其它元件均完好。
下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确答案：A由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。
若灯泡L断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡L短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡L两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻R断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻R短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
2、由欧姆定律I=UR 变形可得R=UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定答案：C导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。
故选C。
3、我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（）A．气敏电阻主要由超导体材料制成B．图甲中通过R1的电流保持不变C．检测气体的酒精浓度越大，R2阻值越大D．检测气体的酒精浓度越大，电压表示数越大答案：DAC．由图乙可知，气敏电阻R2的阻值不为0，且随气体酒精浓度的增大而减小，而超导体的阻值为0，故AC 错误；B．由图乙可知，气敏电阻R2的阻值随气体酒精浓度的增大而减小，根据串联电路的电阻特点可知，电路中的总电阻会改变，而电源电压不变，再根据欧姆定律可知，电路中的电流会改变，故B错误；D．由图乙可知，检测气体的酒精浓度越大，气敏电阻R2的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，而电源电压不变，再根据欧姆定律可知，电路中的电流会变大，由公式U=IR可知，定值电阻R1两端的电压变大，而电压表测的就是定值电阻R1两端电压，所以电压表示数变大，故D正确。
九年级物理全册第十七章欧姆定律必考知识点归纳(带答案)
九年级物理全册第十七章欧姆定律必考知识点归纳单选题1、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U−I图像。
由图可知，以下判断正确的是（）A．R1<R2<R3B．R1>R2>R3C．R1=R2=R3D．无法比较R1、R2、R3大小答案：B由图像可知，当电压一定时，通过R1、R2、R3的电流关系大小为I1<I2<I3根据欧姆定律可得R=U I所以三个电阻的大小关系为R1>R2>R3故ACD错误，B正确。
故选B。
2、如图表示阻值不同的两个电阻的电流强度随电压变化的I-U曲线，从图中可知错误的是（）A．电阻不变时，电流与电压成正比B．R1>R2C．R1、R2串联后的总电阻的I-U曲线在区域ⅢD．R1、R2并联后的总电阻的I-U曲线在区域Ⅰ答案：BA．两条图线都是过原点的直线，说明在电阻一定时，电流与电压成正比，故A正确，不符合题意；可得，R1＜R2，故B错误，符合题意；B．从图像中可以看出，相同的电压下，通过R2的电流小，根据R=UIC．两电阻串联后，总电阻等于两电阻之和，总电阻比任一分电阻的阻值都大，由选项B分析可知，R1＜R2时，R2对应的I-U曲线在R1对应的I-U曲线的下方，所以R1、R2串联后的总电阻的I-U曲线应在R2对应的I-U曲线的下方，因此其图像在区域Ⅲ中，故C正确，不符合题意；D．两电阻并联后，总电阻小于任一分电阻，因此，R1、R2并联后的总电阻的I-U曲线应在R1对应的I-U曲线的上方，因此其图像在区域Ⅰ中，故D正确，不符合题意。
故选B。
3、图乙是图甲所示电子秤的工作原理图。
电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时, 电流表示数为0.15安；在b端时，电流表示数为0.6安，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，则（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安答案：CA B．由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流I a＝0.15A，因串联电路中总电阻等于各分电阻之和，所以，由I=U，电源的电压RU＝Ia（R1+R2）＝0.15A×（15Ω+R2）①当滑片在b端时，R2接入电路中的电阻为0，此时电路中的电流I b＝0.6A，则电源的电压U＝I b R2＝0.6A×R2②由①②可得R2＝5ΩU＝3V故AB不符合题意；C．当电子秤示数为2kg时，对弹簧的拉力F2=G1=m1g=2kg×10N/kg＝20N由图丙可知此时弹簧的压缩为2cm，因均匀电阻丝R1的长度为6cm，阻值为15Ω，每1cm的电阻为15Ω=2.5Ω/cm6cm所以，R1连入电路的阻值R1′＝(6cm-2cm)×2.5Ω/cm＝10Ω则此时电路中的电流I=UR1′+R2=3V10Ω+5Ω=0.2A故C符合题意；D．当电子秤示数为8kg时，此时的拉力F2=G2=m5g=4kg×10N/kg=40N 由图丙可知此时弹簧的压缩为4cm，则R1″连入电路的阻值R1′′＝(6cm-4cm)×2.5Ω/cm＝5Ω此时电路的电流I′=UR1′′+R2=3V5Ω+5Ω=0.3A故D不符合题意。

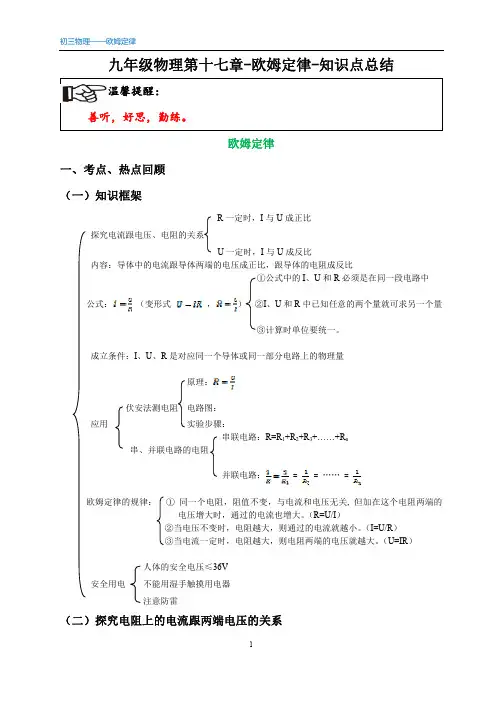

九年级物理第十七章-欧姆定律-知识点总结
九年级物理第十七章-欧姆定律-知识点总结温馨提醒：善听，好思，勤练。
欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用 实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电 不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的 研究电路中的电流与电路两端的电压的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。
图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
整理九年级物理欧姆定律》知识点
欧姆定律一、电压（U）（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。
3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）（二）电压的单位1．国际单位：伏特（V ）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1Kv＝103V1V＝103mV 1mV＝103μV2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V人体的安全电压不高于36V（三）电压测量：1．仪器：电压表，符号：○V2．量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系3．使用规则：两要、一不①电压表要并联在电路中。
②电流要从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，若被测电压在3V—15V可直接测量，若被测电压小于3V则换用0～3V量程，若被测电压大于15V则换用更大量程的电压表。
调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过量程。
（五）利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
《欧姆定律》欧姆定律PPT优秀课件
解：（1）由图可知，R1与R2并联，电流表A1测
量电阻R1的电流，电流表A测干路电流；根据并
联电路各支路两端的电压相等可知：U1=U2=U=9V；
则电流表A1的示数：
I1
U1 R1
9V 10
0.9A
课堂检测
能力提升题
解：（2）因并联电路中干路电流等于各支路
电流之和，所以，通过电阻R2的电流：
I2=I-I1=1.2A-0.9A=0.3A，
解:U=220V，R=880kΩ=8.8×105Ω，
I=
U R
=
220V 8.8×105
Ω
=
0.00025
A
探究新知
根据 I
=
U R
，导出公式
U=
I
R
例题2 在如图所示的电路中，调节滑动变阻器 R'，使灯 泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该 灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
课堂检测
基础巩固题
2. 某定值电阻两端加上10V的电压时，测得通过它 的电流为2A，则其阻值为___5___Ω，若电压为0，则 它的阻值为___5___Ω。
课堂检测
基础巩固题
3. 两个定值电阻，阻值之比R1：R2=2：3，将它们串联
起来接在某一电路中，加在它们两端的电压之比U1：
U2=___2_：__3__；若将它们并联起来接在某一电路中，通
I= U = 12 V = 0.4 A R 30 Ω
探究新知
用欧姆定律进行计算的一般步骤 01 读题、审题（注意已知量的内容）；
02 根据题意画出电路图；
03 在图上标明已知量的符号、数值和未知量的 符号；
新人教版九年级物理第17章欧姆定律知识点全面总结
17 欧姆定律电流与电压和电阻的关系一、探究电流与电压的关系提出问题：电阻一定时，电流与电压存在怎样的关系？猜想与假设：因为电压是使自由电荷发声定向移动形成电流的原因，电压越高，电流越大，所以电流与电压可能存在正比关系。
设计实验：探究电流与电压的关系，需要将定值电阻接入电路，并用电流表测出电路中的电流，用电压表测出定值电阻两端的电压，通过串联在电路中的滑动变阻器来调节定值电阻两端的电压。
实验电路图如图所示。
进行试验：（1）将一个10Ω的定值电阻按图所示的实验电路图接入电路。
（2）调节滑动变阻器的滑片，使电压表示数分别为、、，分别读出电流表的示数并填入下表中。
R=10Ω电压U/V电流I/A分析论证：从实验数据可以看出电流与电压有关，电流随电压的增大而增大，电流与电压的比值为一定值，说明电流与电压成正比，将实验数据通过图像的形式表示出来，通过分析图像可知电流的大小与电压成正比。
结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
二、探究电流与电阻的关系提出问题：电压一定时，电流与电阻存在怎样的关系？猜想与假设：因为电阻表示导体对电流阻碍作用的大小，电阻越大，电流会越小，所以电流与电阻可能存在反比关系。
设计实验：要研究电流与电阻的关系，必须改变接入电路的电阻值的大小（如5Ω、10Ω、20Ω。
），只需要更换不同电阻接入电路即可。
试验中要控制电阻两端的电压不变，所以需要在电路中串联滑动变阻器来调节，保证电阻两端的电压相等。
实验电路图如图所示。
进行试验：（1）按图所示电路图连接实验电路。
（2）将阻值为5Ω的定值电阻连入电路中，调节滑动变阻器的滑片，使电压表示数为3V，读出电流表的示数填入下表中。
（3）将阻值为5Ω的定值电阻更换为10Ω、15Ω的定值电阻，调节滑动变阻器的滑片，使电压表示数保持在3V不变，分别读出对应电流表的示数并填入下表中U=3V电阻R/Ω 5 10 15电流I/A分析论证：从实验数据可以看出电流与电阻有关，电流随电阻的增大而减小，电流与电阻的乘积为一定值，说明电流与电阻成反比。
第十七章 第2节 欧姆定律-【教材解读】2022-2023学年人教版物理九年级全册
第2节欧姆定律基础知识·细解读知识点一欧姆定律【重点】1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.公式图文助学“巧解”欧姆定律(1)R一定，电流与电压的关系(2)U一定，电流与电阻的关系欧姆定律反映的是电流、电压、电阻三者间的关系。
【例1】(多选)根据欧姆定律RUI =，下列说法正确的是 ( ) A ．通过导体的电流越大，说明这段导体两端的电压就越大 B ．导体两端的电压越大，这段导体的电阻就越大 C ．导体两端的电压越大，通过这段导体的电流就越大 D ．导体的电阻与电压成正比，与电流成反比 解析：本题考查对欧姆定律的理解，表解如下：答案：AC切记!R 的大小由自身决定，与U 、I 无关!知识点二 利用欧姆定律进行分析与计算【重点】 1.分析或计算的依据【拓展】 IUR =表示的意义公式IUR =表示某段导体的电阻等于这段导体两端的电压与通过这段导体电流的比值，但导体的电阻大小取决于导体本身，与U 、I 无关。
所以不能理解为R 与U 成正比，与f 成反比。
这也是物理公式与数学公式的不同之处。
2.利用欧姆定律解答计算题的“四步骤”核心素养点拨科学态度与责任——社会责任物理学科核心素养中“社会责任”是指在认识科学·技术·社会·环境关系的基础上，逐渐形成的遵守道德规范、热爱自然、珍惜生命的责任感。
酒后驾车是比较严重的交通违法行为，社会危害性很大。
如图所示的酒精测试仪，其原理是酒精气体传感器的电阻值随酒精气体浓度的增大而减小，进而影响电压表或电流表的示数变化，从而判断司机是否酒驾。
【拓展】利用欧姆定律解释电源、电流表、电压表连接的相关问题 (1)导线的电阻接近0，根据欧姆定律RUI =知，当电阻接近。
时，电路中的电流将趋向于无限大，会烧坏电源和导线，所以绝对不能把电源两极直接用导线相连，否则会造成电源短路。
(2)电流表电阻很小，相当于导线，若将电流表直接连在电源的两端，情形跟上述情况相同，因此不允许将电流表直接接在电源两端。
初三物理欧姆定律知识点总结
初三物理欧姆定律知识点总结欧姆定律是物理学中一条非常重要的基本电路定律，它是通过实验发现和总结得出的。
这个定律对于理解电路中的电流、电压和电阻之间的关系有着重要的指导意义。
下面是关于欧姆定律的一些知识点总结。
欧姆定律的表达式为：U = IR，其中U表示电压（单位为伏特），I表示电流（单位为安培），R表示电阻（单位为欧姆）。
这个等式可以理解为，电压等于电流与电阻的乘积。
欧姆定律适用于各种电路，无论是直流电路还是交流电路，都可以用欧姆定律来描述其中的电流与电压的关系。
根据欧姆定律，当电阻保持不变时，电压和电流成正比例变化。
也就是说，如果电压增加，电流也会相应增加；而如果电压减小，电流也会相应减小。
根据欧姆定律，当电压保持不变时，电阻和电流成反比例变化。
也就是说，如果电阻增加，电流会减小；而如果电阻减小，电流会增大。
欧姆定律还可以推导出其他重要的物理量。
例如，功率的表达式为P = UI，其中P表示功率（单位为瓦特），U表示电压，I表示电流。
根据欧姆定律可以推导出，功率可以表示为P =I^2R或P = U^2/R。
欧姆定律的应用非常广泛。
它可以用于计算电路中任意两个参数（电压、电流、电阻）中的一个，只要已知另外两个即可。
例如，如果已知电压和电阻，可以用欧姆定律计算电流；如果已知电流和电阻，可以用欧姆定律计算电压。
欧姆定律也适用于复杂的电路。
在复杂电路中，可以将电路分解成若干个简单电路，每个简单电路都可以通过欧姆定律计算，然后再将结果综合起来得到整个电路的性质。
欧姆定律可以直观地解释电子流动和电路中能量转换的过程。
电压可以理解为电荷的驱动力，而电流可以理解为电荷的流动速度。
电阻则表示电荷在通过电路时受到的阻力。
通过欧姆定律，我们可以清楚地看到电压、电流和电阻之间的相互关系，从而更好地理解电路中的能量转换过程。
总之，欧姆定律是物理学中非常重要的一条定律，它描述了电路中电流、电压和电阻之间的基本关系。
通过欧姆定律，我们可以计算电路中任意两个参数之一，也可以更好地理解电子流动和能量转换的过程。
九年级物理上册第五章 《欧姆定律》知识点整理整理归纳
物理九上第五章《欧姆定律》课堂笔记第一节：欧姆定律[一]实验：探究电流跟电压、电阻的关系：1．探究方法：控制变量法。
2．实验器材：电源，开关，定值电阻，电流表，电压表，滑动变阻器，导线。
3．实验电路图：4．课题一：探究电流与电压的关系（1）在研究电流与电压的关系时，应控制电阻不变。
（2）滑动变阻器在此实验中的作用为：保护电路和改变电阻两端的电压。
（3）实验数据表格：（4）实验图像：（5）实验结论：当电阻一定时，导体中的电流跟导体两端的电压成正比。
5．课题二：探究电流与电阻的关系（1）在研究电流与电阻的关系时，应控制电压不变。
（2）滑动变阻器在此实验中的作用为：保护电路和控制电阻两端电压不变。
（3）实验数据表格：（4）实验图像：（5）实验结论：当电压一定时，导体中的电流跟导体的电阻成反比。
[二]欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2．公式：变形式：此公式告诉我们：电流是由电压和电阻共同决定的，而不是由其中一个因素单独决定的。
第二节测量电阻1．原理：2．实验电路图：3．实验步骤：（1）按照电路图连接电路，连接电路时，开关应该（断开）；滑动变阻器滑片应该（处于最大阻值处）。
一般从电源的正极连起，将电表接入电路时要根据题意正确选择电表的（量程），要让电流从“+”接线柱流入，从“—”接线柱流出。
（2）闭合开关，三次改变滑动变阻器的阻值，分别读出两表示数，并将数据记录在表格中。
此实验中滑动变阻器的作用是：（保护电路）和（改变待测电阻两端的电压和通过它的电流）。
数据记录表格：（3）分别计算出三次R的值，并求出其平均值。
多次测量求平均值的目的是为了：（减小实验误差）。
4．定值电阻的“电压—电流”图像：5．若用伏安法研究小灯泡的电阻，我们会发现：不同电压下，小灯泡的电阻是不同的，这是因为：（灯丝的电阻随温度的升高而增大）。
6．小灯泡的“U—I”图像：第三节等效电路[一]等效电阻：几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻，简称总电阻。
物理九年级知识点欧姆定律
物理九年级知识点欧姆定律物理九年级知识点：欧姆定律在物理学中，欧姆定律是电流、电压和电阻之间的一种关系，它是研究电路中电流流动的基础。
欧姆定律的表达式为V = I * R，其中 V 表示电压（单位为伏特），I 表示电流（单位为安培），R 表示电阻（单位为欧姆）。
欧姆定律由德国物理学家乔治·西蒙·欧姆于19世纪提出，是电学的重要基础之一。
1. 欧姆定律的表达式欧姆定律的表达式 V = I * R 揭示了电流、电压和电阻之间的关系。
根据欧姆定律，当电阻不变时，电流和电压成正比；当电压不变时，电流和电阻成反比。
这个简单而重要的关系奠定了电路分析的基础。
2. 电流与电阻的关系根据欧姆定律的表达式 V = I * R，我们可以看出，电流的大小取决于电压和电阻的比值。
当电阻增加时，电流减小；当电阻减小时，电流增加。
也就是说，在相同电压的情况下，电阻较大的电路中，电流会相对较小。
3. 电阻与电压的关系根据欧姆定律的表达式 V = I * R，我们可以推断出，电阻与电压成正比。
当电流不变时，电阻越大，电压越大；电阻越小，电压越小。
这一关系在实际应用中经常用于控制电路的电压。
4. 应用欧姆定律的实例欧姆定律在日常生活和科学研究中有广泛的应用。
例如，我们可以利用欧姆定律来计算各种电路中的电流、电压和电阻。
此外，欧姆定律也有助于我们了解和解决电路中的问题，如设计电子元件、计算电路的功率损耗等。
5. 接触电阻和导线电阻欧姆定律的推导基于完全均匀的导体。
然而，在实际情况中，导线存在着一定的电阻，称为接触电阻或导线电阻。
接触电阻与电路中导线之间的接触质量有关，可以通过适当的连接方式来减小。
在电路分析中，我们可以将接触电阻视为额外的电阻元件进行计算。
6. 温度对电阻的影响欧姆定律的表达式 V = I * R 假设电阻恒定。
然而，实际上，电阻会受到温度的影响。
一般情况下，温度升高会导致电阻增加，温度降低会导致电阻减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《欧姆定律》
一、欧姆定律
1.探究电流与电压、电阻的关系
①提出问题：电流与电压电阻有什么定量关系？
②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变 _________________ 量法。
即:保持电阻不变，改变电压研究电流随电压的变化关系；保持电_________ 研究电流随电阻的变化关系。
③进行实验，收集数据信息：（会进行表格设计）
④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。
）
⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。
2.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3.数学表达式l=U/R。
4•说明：①适用条件：纯电阻电路（即用电器工作时,消耗的电能完全转化为内能）;
创、U R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
三者单位依次是A、V、Q;
③同一导体（即R不变），贝U I与U成正比同一电源（即U不变），贝U I与R成
反比。
p_k
④''-：是电阻的定义式，它表示导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R= U/I是电阻的量度式，它表示导体的电阻可由U/I给出，即R与U、I的比值有关，
但R与外加电压U和通过电流I等因素无关。
5.解电学题的基本思路。
①认真审题，根据题意画出电路图；
②在电路图上标出已知量和未知量（必要时加角码）；
③选择合适的公式或规律进行求解。
二、伏安法测电阻
1.定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2.原理：l=U/R。
连接实物时，必须注意开关应断开
T 鹭琵鬻入…接駐流出 程选择；算最大电流I-UZRx 由圧靑r 芥腰在电路中
丿接线枉流人”'捋统柱流出
.童程选择；盲电源电压
② 检查电路无误后，闭合开关 S,三次改变滑动变阻器的阻值，分别读出电流表、电压 表的示数，填入表格。
③ 算出三次Rx 的值，求出平均值。
④ 整理器材。
5.讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时 又保护电路（限流）。
⑵测量结果偏小是因为： 有部分电流通过电压表， 电流表的示数大于实际通过 Rx 电流。
根据 Rx=U/l 电阻偏小。
⑶如图是两电阻的伏安曲线，则
三、串联电路的特点
1 电流：文字：串联电路中各处电流都相等。
字母：l=l i =l 2=l 3= ..... In
2. 电压：文字：串联电路中总电压等于各部分电路电压之和。
字母：U=U+U 2+U 3+……Un
3•电阻：文字：串联电路中总电阻等于各部分电路电阻之和。
字母：R=R+R+R?+ ......... Rn
理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，— 这相当于增加了导体 的长度。
特例：n 个相同的电阻R D 串联，则总电阻R=nR 。
4.分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
字母：Ui/U 2=R i /R 2
U i ： U 2： U 3:…=R i ： R 2： F 3:… 四、并联电路的特点
1. 电流：
文字：并联电路中总电流等于各支路中电流之和。
字母：1=1 i +l 2+13+ ln
2. 电压：
文字：并联电路中各支路两端的电压都相等。
滑动变阻器 J 变阻严一上一下驾 观值最大L
滑片远葛接线桂9
字母：U=U=U2=U3= ........ U n
3.电阻：
文字：并联电路总电阻的倒数等于各支路电阻倒数之和。
字母：1/R=1/R I+1/R2+1/R3+……1/Rn
理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例：n个相同的电阻R并联，则总电阻R=R/n。
求两个并联电阻Ri. F2的总电阻R
4.分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。
字母：l i/l2=R/R i。
