供配电安全技术-第5讲电能质量与无功补偿.
无功补偿技术在电力系统电能质量控制中的应用
无功补偿技术在电力系统电能质量控制中的应用无功补偿技术是电力系统中一种重要的电能质量控制手段，通过对电网无功功率进行调节，能够提高电力系统的稳定性和可靠性，降低功率损耗，改善电能质量。
本文将就无功补偿技术在电力系统电能质量控制中的应用进行讨论。
一、无功补偿技术的基本原理无功补偿技术是通过调节电力系统中的无功功率来达到电能质量的控制和改善。
在电力系统中，无功功率的产生是由于电感性负载（如电动机、变压器等）所导致的。
无功补偿技术主要包括静态无功补偿装置（SVC）、静止无功发生器（STATCOM）和无功传递装置（UPFC）等多种形式。
二、无功补偿技术的应用场景1. 电力系统的电压稳定性控制无功补偿技术通过调节电力系统的无功功率，可以有效控制电网的电压稳定性。
在电力系统中，电压的波动越大，对电力设备的影响越大，甚至会导致设备的损坏。
通过无功补偿技术来稳定电网的电压，可以提高电力系统的稳定性和可靠性。
2. 电力系统的功率因数调节功率因数是衡量电力系统效率和质量的重要指标，也是电网运行的关键参数之一。
通过无功补偿技术，可以动态调节电力系统的功率因数，使其保持在合适的范围内，减少系统的功率损耗，提高能源利用率。
3. 电力系统的谐波控制电力系统中存在着各种谐波问题，如电压谐波、电流谐波等。
这些谐波会对电力设备产生损害，降低电能质量。
无功补偿技术可以通过对电力系统的无功功率进行调节，抑制谐波的生成和传播，从而改善电力系统的谐波问题。
4. 电力系统的电压波动和闪变控制电力系统中的电压波动和闪变会对电力设备产生剧烈的变动，影响设备的正常运行。
无功补偿技术可以通过调节电力系统的无功功率，控制电压的波动和闪变，从而保证电力设备的安全运行。
三、无功补偿技术的优势和存在的问题无功补偿技术在电力系统电能质量控制中具有以下优势：1. 提高电力系统的可靠性和稳定性；2. 改善电能质量，减少谐波和电压波动；3. 降低能源消耗，提高能源的利用效率。
供配电安全技术-第5讲电能质量与无功补偿
谐波次序 1 2 3 4 5
相序
+- 0 + -
正序 基次 4次 7次 10次 3n+1次 被3除余1
负序 2次 5次 8次 11次 3n+2次 被3除余2
6 789
0 +-0
零序 3次 6次 9次 12次 3n+3次 可被3整除
2019年9月3日星期二
中国矿业大学信电学院
23
三、谐波：谐波的相序（4）
闪变：灯光照度不稳定造成的视感。 短时间闪变值Pst: 衡量短时间(若干分钟)内闪变强弱的一个统计量值。 长时间闪变值Plt: 由 短时间闪变值推算出，反映长时间(若干小时)闪变
强弱的量值。
电力系统公共连接点各级电压下的闪变限值
电压等级
低压
中压
高压
短时间闪变值
1.0
0.9(1.0)
0.8
使注入公用电网的谐波电流及公共连接点的 谐波电压在国标限值以内；
提高用户用电的功率因数； 使电压波动和闪变在国标限值以内； 使电压凹陷、凸起、短时中断的幅值和持续
时间在设备容许范围内。 使用户设备在电磁兼容允许范围内安全经济
运行，把对电网的干扰限制在国标限值以内。
2019年9月3日星期二
中国矿业大学信电学院
24）。
例如：6 波头的整流器将产生 5，7，11，13 …次谐波。
三相整流设备产生的谐波电流值可按如下公式求得：
公式中：
In = I1 / N
In = N 次谐波的电流值;I1 = 基波电流值;N = 谐波次数。
2019年9月3日星期二
中国矿业大学信电学院
18
三、谐波：谐波的种类
特性谐波： 与相关回路结构相关. 有规律的谐波次数. 谐波频率可由公式 k*p+1 ; k = 1,2,3…得到. 谐波频率呈规律性.

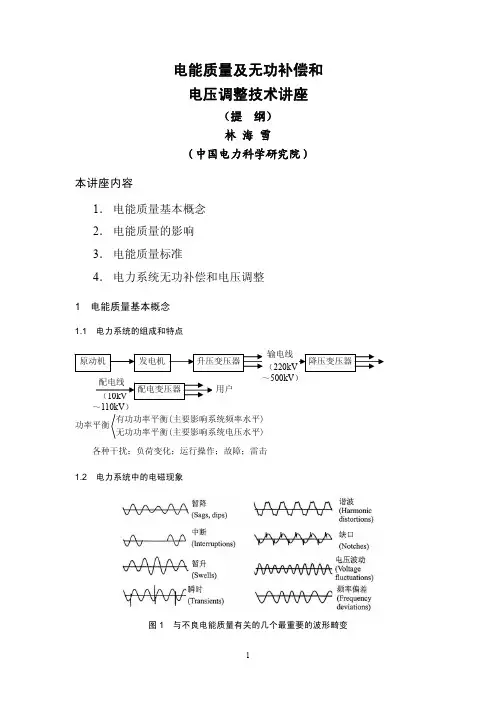

电能质量和无功补偿
额 定子铜损 pCu1（W） 定 转差率 s（%） 负 功率因数 cosφ 载
定子相电流（A）
AB BC CA 380 380 380
156.5
708.3
93.7
4880
683.5
4.06
0.7
A
B
C
8.8 8.8 9.4
εU=5.34% AB BC CA 380 380 350
2.5 结论 电能质量涉及国民经济各行各业和人民生活用电，优质电力可以提高用电设备效率，增
加使用寿命，减少电能损耗和生产损失，电能质量关系到电力可持续发展，也关系到国民经 济总体效益，是实现节约型社会的必要条件之一。
3 电能质量标准
3.1 电能质量国家标准 ¾ 电能质量指标国家标准 （1） 供电电压偏差（GB/T 12325—2008） （2） 电压波动和闪变（GB/T 12326—2008） （3） 公用电网谐波（GB/T 14549—1993） （4） 三相电压不平衡（GB/T 15543—2008） （5） 电力系统频率偏差（GB/T 15945—2008） （6） 暂时过电压和瞬态过电压（GB/T 18481—2001） （7） 公用电网间谐波（GB/T 24337-2009） ¾ 电能质量测量国家标准 （1） 供电系统及相连设备的谐波、谐间波的测量和测量仪器导则（GB/T 17626.7 —2008） （2） 电能质量监测设备——通用要求（GB/T 19862—2005） ¾ 相关的设备国家标准 （1） 谐波电流发射限值（设备每相输入电流≤16A）（GB 17625.1—2003） （2） 对每相额定电流≤16A 且无条件接入的设备在公用低压供电系统中产生的 电压变化、电压波动和闪烁的限制（GB 17625.2—2007） （3） 对额定电流大于 16A 的设备在低压供电系统中产生的电压波动和闪烁的限 制（GB/Z 17625.3—2000）
无功补偿及电能质量标准介绍PPT教案
畸变波形下的电压、电流、功率
v1 2V1 sin(t 1 )
i1 2I1 sin(t 1 )
vH
2
h1
Vh
sin(ht
h
)
iH
2
h1
I
h
sin(ht
h
)
Pa V hIh cosh 1 cos(2ht)
h
Pq V hIh sinh sin(2ht) 2VmIn sin(mt m )sin(nt n )
2、频率偏差
系统频率的实际值和标称值之差。 1、电力系统正常运行条件下频率偏差限值为±0.2Hz。 当系统容量较小时，偏差限值可以放宽到±0.5Hz。
2、频率偏差的测量方法 测量电网基波频率，每次取1s、3s或10s间隔内计到的 整数周期与整数周期累计时间之比（和1s、3s或10s时 钟重叠的单个周期应丢弃）。测量时间间隔不能重叠， 每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 3、合格率的概念
无功补偿对电力系统的电能质量改善效果
无功补偿对电力系统的电能质量改善效果无功补偿是电力系统中重要的电能质量改善技术之一。
通过引入无功补偿装置，可以有效地提高电力系统的稳定性和可靠性，减少功率因数的波动，并降低线路和设备的损耗。
本文将从理论与实践两方面分析无功补偿对电力系统的电能质量改善效果。
一、无功补偿的作用机理无功补偿是通过引入容性或感性负载来补偿电力系统中的无功功率，以降低功率因数，提高电能质量。
在电力系统中，无功功率的存在会导致电压波动、电流不平衡和谐波等问题，影响系统的稳定运行。
而无功补偿装置主要采用电容器或电抗器等元件，对电流和电压进行调节，消除无功功率，从而改善电能质量。
二、无功补偿对电力系统的电能质量改善效果1. 提高功率因数稳定性无功补偿装置能够补偿电力系统中的无功功率，使功率因数维持在一个较高的稳定值。
高功率因数能够提高电能传输效率，减少线路和设备的损耗，降低能源消耗。
同时，稳定的功率因数还能提高电网的稳定性，减少电压波动和电流谐波，减轻线路的损耗和电器设备的过热情况。
2. 改善电压调节能力无功补偿装置能够在电力系统中补偿无功功率，稳定电压水平，提高电压调节能力。
在电力系统负荷波动或突变时，无功补偿装置能够及时响应，补偿系统中产生的无功功率，使电压保持在合理的范围内。
这样可以避免电压过高或过低对电器设备的损坏，确保电力供应的稳定性和可靠性。
3. 减少电流谐波无功补偿装置通过引入电容器或电抗器，能够对电流进行调节，减少谐波的产生。
电力系统中的谐波会导致电压失真、设备故障，并对系统中的其他设备产生干扰。
通过无功补偿装置的使用，可以补偿谐波电流，减少系统中的谐波水平，保证电流的纯度，提高电网的电能质量。
4. 降低线路和设备的损耗无功补偿装置能够调整电流和电压的波动，减少功率因数的波动，从而降低线路和设备的损耗。
稳定的功率因数能够减少电流的损耗，降低线路的电阻损耗和变压器的铁损耗。
同时，减少电流谐波还能减少设备的谐波损耗，延长设备的使用寿命。
供配电安全技术电能质量与无功补偿
供配电安全技术：电能质量与无功补偿引言供配电安全技术是保障电力系统稳定运行和用户用电安全的重要组成部分。
电能质量和无功补偿是供配电安全技术中的两个关键方面。
本文将重点介绍电能质量和无功补偿的概念、重要性以及相应的解决方案。
电能质量电能质量是指电力系统中提供给用户的电能与用户所需电能之间的差异。
电能质量问题主要包括电压波动、频率变动、谐波和电压暂降等。
电压波动电压波动是指供电电网中电压的瞬时变化。
电压波动通常由负载变化、短时故障和电力系统调度等因素引起。
电压波动会导致设备故障、产生电磁干扰和影响用户用电质量。
频率变动频率变动指供电电网中电压频率的瞬时变化。
频率变动通常由电力系统中的电力负荷变化或电网故障引起。
频率变动对电力设备和用户设备的稳定运行都会产生较大影响。
谐波谐波是指电力系统中除了基波（通常为50Hz或60Hz）之外的不同频率的波动。
谐波主要由非线性负载、电弧炉和电力电子设备等引起。
谐波会导致电力设备的过载、噪声干扰和通信系统的故障。
电压暂降电压暂降是指供电电网中电压在短时间内急剧下降，并在一定时间内保持低于额定值。
电压暂降通常由负荷突然变动、电力系统故障或设备开关等引起。
电压暂降会导致设备异常运行、电器设备故障和用户用电中断。
无功补偿无功补偿是指通过控制无功功率的大小和相位来提高电力系统的功率因数和电能效率。
在电力系统中，无功功率是电力的一部分，但不做有用功率转换，只在线路中产生无效电流和负载容量浪费。
无功补偿通常通过无功电容器、无功电抗器和静态无功发生器等设备实现。
这些设备可以校正电力系统的功率因数、提高电能质量、降低线路损耗、减轻设备负荷以及提高供电能力。
电能质量与无功补偿的重要性供配电安全技术中的电能质量和无功补偿对电力系统和用户用电都具有重要意义。
在电力系统中，电能质量问题会导致供电压力下降、线损增加、设备寿命缩短等问题，进而影响电网的稳定运行。
通过实施无功补偿措施，可以改善电力系统的功率因数、减少电网损耗，从而提高供电质量和可靠性。
供电技术第六章_供电系统的电能质量与无功补偿rppt课件
降低母线电压。
最大负荷时 最小负荷时
Δ U % l 1 = 1 4 5 .5
6~10kV
0 .3 8 k V
Δ U T% = 3 1
a)
Δ U % l 2 = 6 2
δu%
10
8 +7 6
4 2 0 -2 -4 -6
-8
+ 1 0 .5
THDu
UH U1
100%
THDi
IH I1
100%
谐波电压限值及谐波电流允许值的规定值可参考 GB/T14549-1993《电能质量 公用电网谐波》。
三相整流产生的谐波
三相整流设备产生的谐波电流，其谐波次数可按如下公式求 得：
公式中：
N = fn / f1 = K*P±1
N = 谐波次数； fn = 谐波电流频率 ； f1 = 基波电流频率 ； K =1，2，3，… ； P = 整流设备的波头数（6、12、24）。 例如：6 波头的整流器将产生 5，7，11，13 …次谐波。 三相整流设备产生的谐波电流值可按如下公式求得：
谐波是一个周期电气量的正弦波分量，其频率为基波频 率的整倍数，也称为高次谐波。
系统中的主要谐波源可分为两大类：①含半导体非线性 元件的谐波源；②含电弧和铁磁非线性设备的谐波源。
如在系统和用户中存在谐波干扰，将会使系统中的电压和 电流发生畸变。供电系统中的谐波源主要是谐波电流源，谐波 电流通过电网将在电网阻抗上产生谐波电压降，从而导致谐波 电压的产生。
变 压 器 的 分 接 头 电 压 和 二 次 侧 空 载 输 出 电 压 分 别 可 表 示 为 ：
Uf (1tap%)UT1 U20U1U UTf2
无功补偿基础知识
定期检查每一路的三相补偿电流是否一致
定期检查电抗器和电容的温度 定期检查电容的外形 简单介绍无功补偿发展的趋势
占用电力设备容量，降低发、供电设备的有效利用率。
增加部分企业的电费支出，加大生产成本。
无功补偿的原理
把具有容性功率负荷的装置与感性功率负荷并接在同一电路 当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释 放能量时，容性负荷吸收能量，能量在两种负荷之间交换。 这样，感性负荷所吸收的无功功率可由容性负荷输出的无功 功率中得到补偿，而不再占用变压器的容量，这就是无功补 偿的原理。
无功补偿
基础知识
电能质量
电能质量是指通过公用电网供给用户端的交流电能的品质。 理想状态的公用电网应以恒定的频率、正弦波形和标准电压 对用户供电。同时，在三相交流系统中，各相电压和电流的 幅值应大小相等、相位对称且互差120°，但由于系统中的 发电机、变压器和线路等设备非线性或不对称，负荷性质多 变加之调控手段不完善及运行操作、外来干扰和各种故障等 原因，这种理想的状态并不存在，因此产生了电网运行、电 力设备和供用电环节中的各种问题，也就产生了电能质量的 概念。围绕电能质量的含义，从不同角度理解通常包括：
电容的自愈能力
自愈式电容器采用单层聚丙烯膜做为介质，表面蒸镀了一层薄金属作为导电 电极。当施加过高的电压时，聚丙烯膜电弱点被击穿，击穿点阻抗明显降低， 流过的电流密度急剧增大，使金属化镀层产生高热， 击穿点周围的金属导体迅速蒸发逸散，形成金属镀层空白区，击穿点自动恢 复绝缘。
无功补偿的维护
巡视时应注意其三相补偿电流是否存在并相等
视在功率、有功功率、无功功率
电能质量管理-无功补偿系统讲解
Schneider Electric - 售后服务技术培训 – 2009/8
17
补偿类型
● 短路保护整定 ●10In
Schneider Electric - 售后服务技术培训 – 2009/8
22
主保护断路器选型举例
5’
● 例1：150kvar / 400V / 50Hz /标准型
热保护整定 : 1,36x216=294A 短路保护整定 : >10In=2160A
● 例2：150kvar / 400V / 50Hz / (调谐次数 4.3)
电能质量管理-无功补偿系统
主要内容
● 电能质量问题与市场 ● 电能质量要求 ● 电能质量管理手段 ● 施耐德电能质量管理方案 ● 无功补偿系统的设计、安装、调试与维护
Schneider Electric - 售后服务技术培训 – 2009/8
2
电能质量问题与市场
● 一方面，大量基于计算机系统的控制设备和电子装置广泛应用，这些装置对供电 质量非常敏感，因此希望获得优质的电能
Schneider Electric - 售后服务技术培训 – 2009/8
19
施耐德无功功率补偿介绍
● 调谐型无功功率补偿
●过谐型电容器＋ DR系列电抗器
Varplus2 68Kvar/480V ＋215Hz 电抗器 ＝50Kvar /400V调谐补偿
Schneider Electric - 售后服务技术培训 – 2009/8
供电系统电能质量的无功补偿
供电系统电能质量的无功补偿【摘要】电能质量不仅关系着用户用电过程的安全性，还关系着供电系统运行过程的可靠性和稳定性，因此，如何确保供电系统的电能质量已经成为相关领域的研究热点。
为了进一步改善供电系统的电能质量，有必要针对电能质量指标变化的各种原因进行分析，并采用无功补偿方案改善供电系统的电能质量，以实现供电系统稳定性的不断提高。
【关键词】供电系统电能质量无功补偿对于供电系统而言，其电能质量的好坏直接影响着用电的安全性和稳定性。
通常而言，衡量供电系统电能质量的基本指标包括如下两种，即电压与频率，此外，还有其他诸如谐波、三项电压对称与否等相关指标。
一旦这些指标出现异常，将直接导致供电系统电容器、电缆线路发生击穿及损坏，保护装置产生误动作、变压器谐振增加等情况。
因此，对供电系统运行过程进行研究时，不仅要对负荷的分配情况进行考虑，还要对无功功率及有功功率的优化分布进行考虑，同时，还需兼顾供电系统电能质量的相关指标，针对电能质量指标改变的原因进行认真研究，并针对不同情况采取不同措施进行解决，以真正确保供电系统运行过程的安全性和稳定性，从而保障电能能够得到源源不断的供应。
1 供电系统电能质量产生变化的原因分析造成供电系统电能质量发生变化的原因有很多，大致可以分为以下几种。
（1）在供电系统中，发电机的转速决定了电力系统的频率，发电机轴的转矩对应发电机功率，而转矩与转速又存在一定的相关性。
所以，如果供电系统的发电机中功率不平衡时，会影响系统的频率，使频率发生变化。
因此，为了保证供电系统能有稳定的频率，要使有功功率平衡，并且具有一定的容量空间，从而为供电系统提供稳定的电力。
（2）供电系统无功功率的平衡、负荷情况均与系统的电压水平成一定的关系。
设备运行时，无功冲击负荷与感性负荷大量的出现，既有有用功率，也有无用功率，但冲击负荷的无功功率要比正常值大几倍。
供电系统设备的故障、接线方式的不同以及负荷的变化，会增大系统的无功功率或破坏功率的平衡。
无功补偿在提高电能质量中的作用
无功补偿在提高电能质量中的作用无功补偿是电力系统中的一个重要概念，它在提高电能质量方面起着重要作用。
本文将探讨无功补偿的原理、作用以及在电能质量改善方面的应用。
一、无功补偿的原理无功补偿是指通过合适的电力电子技术手段，在电力系统中引入适量的无功功率，以改善系统的功率因数。
电力系统中的负载主要分为有功负载和无功负载两部分，其中有功负载为实际用电设备所需的电力，无功负载则是由于电感、电容等元件所引起的无用功率。
无功补偿主要针对无功负载部分进行调节，使电力系统中的无功功率变得稳定和平衡。
二、无功补偿的作用1. 提高功率因数：无功补偿能够减少电力系统中的无功功率，从而提高功率因数。
功率因数是衡量电力系统负荷电流与电压之间相位关系的参数，高功率因数可以减少无功功率在电力系统中的流动，提高电能的有效利用率。
2. 平衡电力系统：无功补偿还可以平衡电力系统中的电流和电压波形，降低电力系统中的谐波和电压不平衡度。
谐波和电压不平衡是导致电能质量下降的重要原因，通过无功补偿可以有效降低这些问题，提高电力系统的稳定性。
3. 减少线路损耗：电力系统中的无功功率通常会导致线路传输能力的下降和线路损耗的增加，通过无功补偿可以减少电力系统中的无功功率流动，提高线路传输能力，降低线路损耗。
4. 改善电能质量：无功补偿还可以改善电能质量，提高电压的稳定性和可靠性。
无功补偿能够调整电压波形，降低电压波动和闪变，减少电压的谐波含量，从而保证供电质量的稳定和可靠。
三、无功补偿在电能质量改善中的应用1. 工业用电：在工业生产中，往往存在大量的电动机、电焊机、变压器等无功负载设备，这些设备会产生大量的无功功率。
通过无功补偿技术可以调节这些设备的无功功率，提高电能质量，降低系统能耗。
2. 市政供电：对于市政供电来说，无功补偿对于电能质量的改善尤为重要。
因为市政供电往往会遇到大量的非线性负载，如办公设备、照明设备等，这些设备会引起电压波动、谐波扰动等问题。
《无功补偿》课件
无功补偿能够提高电网稳定性，节约电网运行成本，提高电力质量，为用户提供更可靠、更 稳定的电力供应。
无功补偿的应用前景
随着电力负荷的不断增加和电力系统的发展，无功补偿技术将继续发展，为电力系统的安全 稳定运行提供支持。
无功补偿应用
1
在电力系统中的应用
无功补偿在电力系统中广泛应用，能够提高电网稳定性和电力质量，减少电网损 耗，并满足电力系统对功率因数的要求。
2
在工业生产中的应用
在工业生产中，无功补偿能够提高设备的效率和稳定性，减少电能损耗，降低生 产成本。
无功补偿的效益பைடு நூலகம்
1 电网稳定性提高
无功补偿能够使电网的功率因数接近1，减轻了电力系统的负荷，提高了电网的稳定性。
无功补偿设备的发展
无功补偿设备的设计和制造不断创新，使其性能更可靠、更灵活、更节能。例如，新型的 SVG设备具有较高的响应速度和精确的控制能力。
无功补偿控制技术的发展
无功补偿控制技术不断改进，加入了智能化和自适应控制功能，使补偿系统更加智能化和稳 定。
总结
无功补偿的重要性
无功补偿是提高电力系统效率和稳定性的关键技术，对于实现可持续发展和能源节约具有重 要意义。
2 节约电网运行成本
无功补偿减少了无效功率的传输和损耗，降低了电网运行的成本，提高了能源利用效率。
3 提高电力质量
无功补偿能够降低电压波动和电流谐波，提高电力质量，减少电网故障和设备损坏。
无功补偿的发展趋势
无功补偿技术的发展
随着电力系统的发展，无功补偿技术也在不断发展。新的技术和装置不断出现，提供了更高 效、更精确的无功补偿方案。
无功补偿的分类
无功补偿可以根据补偿方式分为静态无功补偿和动态无功补偿。静态补偿器包括容性补偿器 和感性补偿器，而动态补偿器包括SVC、SVG和UPFC。
电能质量管理-无功补偿系统讲解
Schneider Electric - 售后服务技术培训 – 2009/8
4
电能质量问题与市场
欧洲每年因电能质量带来的经济损失为１５００亿欧元 美国现有电网各方面的损失每年达到 2060亿美元，其中电能质量造成的 损失达到1000亿美元 中国电能质量造成的损失暂时没有一个 部门和单位来统计过。只有行业个案的数据， 但总数量一定赶超欧美
11
低压无功补偿系统
● 设计选型 ● 安装 ● 通风 ● 控制器设置 ● 维护 ● 讨论 & 案例回顾
Schneider Electric - 售后服务技术培训 – 2009/8
12
环境
● 环境温度－应符合IEC 60439-1规范
● 配电室内最高温度 ≤ 40℃ ● 配电室内24小时平均温度: ≤ 35℃ ● 配电室内年平均温度: ≤ 25℃ ● 最低温度: -5℃ ● 最大高度: 2000m
Schneider Electric - 售后服务技术培训 – 2009/8
5
电能质量问题与市场
• 中国在电力节能和环保方面制定和实施更加严格的法规、标准。 • 环保意味着要减少电力中的谐波含量，减少对电网的冲击。 • 无功补偿是实现电网节能最有效的手段。
善用其效，尽享其能！
-----施耐德的战略核心理念
9
电能质量管理手段
● 电能质量的特殊之处
● 不完全取决于电力生产企业，有的指标（如谐波、电压波动和闪变、三相不平衡度）往往是由用户 干扰所造成的。
● 保障电能质量，既是电力企业的责任，也是用户（干扰性负荷）应尽的义务。
供配电安全技术概述(PPT 42页)
时间在设备容许范围内。 使用户设备在电磁兼容允许范围内安全经济
运行，把对电网的干扰限制在国标限值以内。
26
四、电能质量的治理设备：如下设备
无源滤波器FC（手动/自动投切，调谐/非 调谐）
静止型动态无功补偿装置SVC：TSC、 TSC+TCR、FC+TCR、FC+MCR。
10
一、电能质量简介－暂时过电压和瞬态过电压
交流电力系统中的电气设备，在运行中除了作用有持续工 频电压(其值不超过系统最高电压 Um,持续时间等于设计 的运行寿命)外，还受到过电压的作用。按照作用过电压 的幅值、波形及持续时间，可分为;
— 暂时过电压，包括工频过电压、谐振过电压; — 瞬态过电压，包括操作(缓波前)过电压、雷电(快波
8
一、电能质量简介－公用电网谐波
总谐波畸变率(THD)：周期性交流量中的谐波含量的方均根值与其基 波分量的方均根值之比(用百分数表示)。分为电压总谐波畸变率与电 流总谐波畸变率。 公用电网谐波电压(相电压)限值
9
一、电能质量简介－公用电网谐波（续）
公共连接点的全部用户向该点注入的谐波电流分量(方均根值)不应超 过表2中规定的允许值。当公共连接点处的最小短路容量不同于基准短 路容量时，表2中的谐波电流允许值应进行换算即：各次谐波电流分量 ＝各次谐波电流允许值*(公共连接点的最小短路容量/基准短路容量)。
电力系统公共连接点或波动负荷用户引起的公共连接点电压变动限值
5
一、电能质量简介：电压波动和闪变(续)
闪变时间t: 一个有时间量纲的值，表示电压变动的闪变影响，和波形、 幅值以及频度均有关。
工厂供电第六章 供电系统的电能质量与无功补偿
第六章供电系统的电能质量与无功补5/9偿/2020
3、无功补偿的方式
按照无功补偿容量的调节方式分为动态补偿和静态补偿。 按照无功补偿装置的安装地点分为就地补偿和集中补偿。
4、无功补偿容量的确定
补偿容量的估算方法：
（1）按提高功率因数确定补偿容量 （2）按抑制电压波动和闪变确定补偿容量 （）按调整运行电压来确定补偿容量
Page 17
第六章供电系统的电能质量与无功补5/9偿/2020
4. 谐波的抑制 首先应考虑采用新技术或新装置，尽量减小谐波
源设备的谐波发生量。减小谐波源设备谐波发生量 的主要方法有：
➢增加整流装置的相数 ➢采用PWM整流器 ➢改变供电系统的运行方式 如果谐波仍然超标，应装设滤波器。
Page 18
Page 13
第六章供电系统的电能质量与无功补5/9偿/2020
减小电压波动和闪变的措施
提高供电系统 短路容量
减小波动负荷的 无功功率变化量
(1)提高供电电压。 (2)采用双回线路并联供电。 (3)采用线路串联补偿，降
低输电线路电抗，或动态 补偿线路压降。
(1)改善工艺，减小负荷波动。 (2)改变波动负荷供电回路参
1、电压偏差及其限值
电压偏差是指电网由于电力负荷的变化或运行方式的
改变，使系统中某点的实际电压偏离额定电压。偏离的幅
度定义为电压偏差。
电压偏差表示为：
U % U U N 100% UN
产生电压偏差的根本原因
系统中的电压损失
Page 7
第六章供电系统的电能质量与无功补5/9偿/2020
国标规定，供电部门与用户的产权分界处 或供用电协议规定的电能计量点的最大允许电 压偏差应不超过：
无功补偿技术对电能质量的影响
无功补偿技术对电能质量的影响无功补偿技术是电力系统中常用的一种技术手段，它主要用于补偿电力系统中发生的无功功率，从而提高电能质量和效率。
本文将就无功补偿技术对电能质量的影响进行探讨。
一、无功补偿技术的基本原理和分类无功补偿技术通过将补偿电容器或电抗器连接到电力系统中，以消除或减少系统中的无功功率，从而改善电能质量。
其基本原理是通过补偿器件和控制手段对系统的功率因数进行调整。
根据补偿的方式，无功补偿技术主要分为静态无功补偿和动态无功补偿两种。
静态无功补偿技术主要通过静止的补偿器件（如电容器或电抗器）来进行补偿，其优点是结构简单、成本低、可靠性高。
静态无功补偿技术通常分为固定补偿和变补偿两种方式。
固定补偿适用于电力系统运行中无功功率相对稳定的情况，而变补偿则能根据电力系统中无功功率需求的变化进行自动调整。
动态无功补偿技术则是通过控制器件的电子开关来实现对电力系统无功功率的补偿，主要涉及到功率电子器件和控制算法。
动态无功补偿技术相对于静态无功补偿技术具有更高的精度和更灵活的控制方式，能够快速响应并适应电力系统中的无功功率变化。
二、1. 提高功率因数无功补偿技术能够有效地提高电力系统的功率因数，降低无功功率的存在。
通过补偿无功功率，可以使系统功率因数接近于1，从而减少输电损耗和提高电能转换效率。
同时，较高的功率因数也能够减少电力系统的谐波污染，提高供电质量。
2. 稳定电压无功补偿技术能够调节电力系统中的电压水平，保持电压稳定。
在电力系统中，无功功率的存在会导致电压波动和不稳定，这对电能质量产生不良影响。
通过无功补偿技术，能够及时补偿无功功率，稳定电力系统的电压，确保供电质量。
3. 减少电网损耗电力系统中存在大量的无功功率，这会导致电网的不稳定和电能转换的能量损耗。
通过无功补偿技术，能够减少无功功率的存在，降低输电损耗和电网的能耗。
这对于提高电能质量和提高电力系统的经济效益具有重要意义。
4. 改善谐波问题电力系统中存在谐波问题会对电能质量产生负面影响，如电压畸变、电流畸变等。
《无功补偿技术讲稿》课件
无功补偿的实现方式
集中补偿
在电力系统中，将无功补偿装置 集中安装在变电站或配电室内， 实现对系统无功功率的集中补偿
。
分散补偿
在电力系统中，将无功补偿装置分 散安装在用电设备或线路中，实现 对设备或线路的无功功率进行分散 补偿。
无功补偿技术的智能化发展需要加强与相关领域的合作，如 人工智能、物联网等，共同推动智能化技术的发展和应用。 同时，需要关注智能化技术对数据安全和隐私保护的影响， 确保系统的安全性和可靠性。
无功补偿技术的绿色化发展
无功补偿技术的绿色化发展是当前社会对环境保护的迫切需求。随着环保意识的 不断提高，无功补偿技术需要不断优化和改进，降低能耗和排放，减少对环境的 影响。
新型无功补偿技术的研发需要不断投入资金和人力资源，加强产学研合作，推动科技成果的转化和应用。同时，需要关注技 术的安全性和可靠性，确保无功补偿系统的稳定运行和安全性。
无功补偿技术的智能化发展
无功补偿技术的智能化发展是未来的重要趋势。随着人工智 能、大数据等技术的不断发展，无功补偿系统将能够实现自 适应调节、智能控制等功能，进一步提高系统的自动化和智 能化水平。
《无功补偿技术讲稿》 ppt课件
contents
目录
• 无功补偿技术概述 • 无功补偿的原理与实现 • 无功补偿的应用场景 • 无功补偿技术的挑战与解决方案 • 无功补偿技术的发展趋势
无功补偿技术概述
01
定义与特点
总结词
无功补偿技术的定义和特点
详细描述
无功补偿技术是一种用于提高电力系统功率因数和改善电压质量的技术。它通过在电力 系统中安装无功补偿装置，如并联电容器、静止无功补偿器等，来吸收或发出无功功率 ，以平衡系统中的无功负荷。无功补偿技术具有稳定性好、响应速度快、调节范围广等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压变动频度r 次/小时
电压变动d的限值 低 压、中压 高压
r≤1
1＜r ≤10 10＜r ≤100 100＜r ≤1000
2018年11月15日星期四
4
3 2 1.25
中国矿业大学信电学院
3
2.5 1.5 1
5
一、电能质量简介：电压波动和闪变(续)
电力系统频率允许偏差：正常允许±0.2Hz，当系 统容量较小时允许±0.5Hz 。 用户冲击负荷引起的系统频率变动一般不得超过 ±0.2Hz，根据冲击负荷性质和大小以及系统的条 件也可适当变动限值，但应保证近区电力网、发 电机组和用户的交全、稳定运行以及正常供电。
2018年11月15日星期四
中国矿业大学信电学院
GB/T 12326-2008 电能质量 电压波动和闪变
GB/T 15543-2008 电能质量 三相电压允许不平衡度 GB/T 15945-2008 电能质量 电力系统频率允许偏差 GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压 GB/T 14549-1993 电能质量 公用电网谐波 GB/T 24337-2009 电能质量 公用电网间谐波
用户引起的电压不平衡度允许值换算
电压不平衡度允许值一般可根据连接点的正常最小短路容量换算为相应的负序 电流值，为分析或测算依据；邻近大型旋转电机的用户，其负序电流值换算时 应考虑旋转电机的负阻抗。有关不平衡度的计算见附录B。
2018年11月15日星期四
中国矿业大学信电学院
7
一、电能质量简介－电力系统频率允许偏差
一、电能质量简介－暂时过电压和瞬态过电压
各类过电压的典型波形如下表 所示：
二、无功补偿简介：标准
1.
2.
3.
4. 5.
国家电网公司电力系统无功补偿配置技术原则 2004； SD325-89 电力系统电压和无功电力技术导 则; DL/T 1010 高压静止无功补偿装置; GB/T 15576 低压成套无功功率补偿装置; GB 50227 并联电容器装置设计规范
电压等级 短时间闪变值 长时间闪变值
低压 1.0 0.8
中压 0.9(1.0) 0.7(0.8)
高压 0.8 0.6
注：短、长时间闪变值每次测量周期10min 、2小时；中压 括号中的值仅适用于公共连接点连接的所有用户为同电压 级的用户场合。
2018年11月15日星期四 中国矿业大学信电学院 6
一、电能质量简介－三相电压允许不平衡度
供配电安全技术
第五讲：电能质量与无功补偿
中国矿业大学信息与电气工程学院 电气安全与智能电器研究所 刘建华
目录
一、电能质量简介
二、无功补偿简介
三、谐波
四、电能质量及无功补偿治理
一、电能质量简介：内容及标准
1. 2. 3. 4. 5. 6. 7.
GB/T 12325-2008 电能质量 供电电压允许偏差
2018年11月15日星期四
中国矿业大学信电学院
10ห้องสมุดไป่ตู้
一、电能质量简介－暂时过电压和瞬态过电压
交流电力系统中的电气设备，在运行中除了作用有持续工 频电压(其值不超过系统最高电压 Um,持续时间等于设计 的运行寿命)外，还受到过电压的作用。按照作用过电压 的幅值、波形及持续时间，可分为; — 暂时过电压，包括工频过电压、谐振过电压; — 瞬态过电压，包括操作(缓波前)过电压、雷电(快波 前)过电压
2018年11月15日星期四
中国矿业大学信电学院
3
一、电能质量简介： 供电电压允许偏差
电压偏差计算：
电压偏差(%)＝
实测电压－标称系统电压 100% 标称系统电压
供电电压的允许偏差： 1）35kV及以上供电电压正、负偏差的绝对值之和不超过标称系 统电压的 10％；注：如供电电压上下偏差同号（均为正或负） 时，按较大的偏差绝对值作为衡量依据。 2） 10kV及以下三相供电电压允许偏差为标称系统电压的± 7％ 。 3）220V单相供电电压允许偏差为标称系统电压的+7％ 、－10％ 。 4）对供电电压允许偏差有特殊要求的用户，由供用电双方协议 确定。
6 10 35 66 110
2018年11月15日星期四
5.0 4.0
3.0 2.0
4.0 3.2
2.4 1.6
2.0 1.6
1.2 0.8
9
中国矿业大学信电学院
一、电能质量简介－公用电网谐波（续）
公共连接点的全部用户向该点注入的谐波电流分量(方均根值)不应超 过表2中规定的允许值。当公共连接点处的最小短路容量不同于基准短 路容量时，表2中的谐波电流允许值应进行换算即：各次谐波电流分量 ＝各次谐波电流允许值*(公共连接点的最小短路容量/基准短路容量)。
电压不平衡度允许值
电力系统公共连接点正常电压不平衡度允许值为2％，短时不得超过4％(取值 见附录A)。 电气设备额定工况的电压允许不平衡度和负序电流允许值仍由各自标准规定， 例如旋转电机按GB755《旋转电机基本技术要求》规定。 接于公共接点的每个用户，引起该点正常电压不平衡度允许值一般为1．3％， 根据连接点的负荷状况，邻近发电机、继电保护和自动装置安全运行要求，可 作适当变动、但必须满足上条的规定。
8
一、电能质量简介－公用电网谐波
总谐波畸变率(THD)：周期性交流量中的谐波含量的方均根值与其基 波分量的方均根值之比(用百分数表示)。分为电压总谐波畸变率与电 流总谐波畸变率。 公用电网谐波电压(相电压)限值 电网标称 电压kV 电压总谐波 畸变率％ 各次谐波电压含有率％ 奇次 偶次
0.38
闪变时间t: 一个有时间量纲的值，表示电压变动的闪变影响，和波形、 幅值以及频度均有关。 闪变：灯光照度不稳定造成的视感。 短时间闪变值Pst: 衡量短时间(若干分钟)内闪变强弱的一个统计量值。 长时间闪变值Plt: 由 短时间闪变值推算出，反映长时间(若干小时)闪变 强弱的量值。
电力系统公共连接点各级电压下的闪变限值
2018年11月15日星期四
中国矿业大学信电学院
4
一、电能质量简介：电压波动和闪变
电压变动特性d(t)：电压方均根值变动的时间函数，以系统标称电压的 百分数表示。 电压变动d：电压变动特性d(t)上，相邻两个极值电压之差。 电压变动频度r：单位时间内电压变动的次数(电压由大到小或由小到 大各算一次变动)。同一方向的若干次变动，如间隔时间小于30 ms， 则算一次变动。 电压波动：电压方均根值一系列的变动或连续的改变。
