电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理电路原理如图1（a）所示。
图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L X值。
电路谐振频率：f0 = 1/2πLxC所以L X = 1/4π2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44μH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
其它元器件按电路图所示选择即可。
三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。

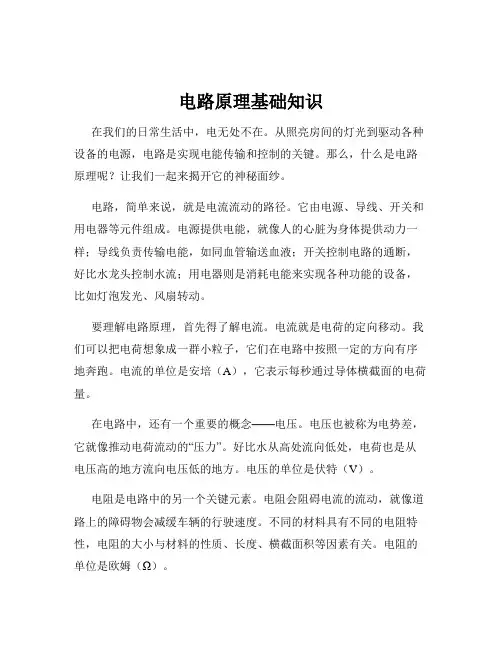

电路原理基础知识
电路原理基础知识在我们的日常生活中，电无处不在。
从照亮房间的灯光到驱动各种设备的电源，电路是实现电能传输和控制的关键。
那么，什么是电路原理呢？让我们一起来揭开它的神秘面纱。
电路，简单来说，就是电流流动的路径。
它由电源、导线、开关和用电器等元件组成。
电源提供电能，就像人的心脏为身体提供动力一样；导线负责传输电能，如同血管输送血液；开关控制电路的通断，好比水龙头控制水流；用电器则是消耗电能来实现各种功能的设备，比如灯泡发光、风扇转动。
要理解电路原理，首先得了解电流。
电流就是电荷的定向移动。
我们可以把电荷想象成一群小粒子，它们在电路中按照一定的方向有序地奔跑。
电流的单位是安培（A），它表示每秒通过导体横截面的电荷量。
在电路中，还有一个重要的概念——电压。
电压也被称为电势差，它就像推动电荷流动的“压力”。
好比水从高处流向低处，电荷也是从电压高的地方流向电压低的地方。
电压的单位是伏特（V）。
电阻是电路中的另一个关键元素。
电阻会阻碍电流的流动，就像道路上的障碍物会减缓车辆的行驶速度。
不同的材料具有不同的电阻特性，电阻的大小与材料的性质、长度、横截面积等因素有关。
电阻的单位是欧姆（Ω）。
串联电路和并联电路是电路中常见的两种连接方式。
在串联电路中，电流只有一条路径，通过各个元件的电流相等，而总电压等于各个元件两端电压之和。
比如说，把几个灯泡依次连接起来，这就是串联电路。
如果其中一个灯泡坏了，整个电路就会断路，其他灯泡也都不亮了。
并联电路则有所不同，电流有多条路径。
各个支路的电压相等，总电流等于各支路电流之和。
家庭中的电器通常都是并联连接的，这样即使一个电器出现故障，也不会影响其他电器的正常工作。
欧姆定律是电路原理中的重要定律，它表明通过一段导体的电流与这段导体两端的电压成正比，与导体的电阻成反比。
用公式表示就是 I ＝ U ／ R ，其中 I 是电流，U 是电压，R 是电阻。
这个定律是我们分析和计算电路的基础。
电路基础原理电路的连接方式
电路基础原理电路的连接方式电路是现代社会中广泛使用的一种技术，无论是在家庭、企业还是工业领域，都离不开电路的存在。
电路的连接方式对电流的流动和信号的传输起着重要的作用。
本文将介绍几种常见的电路连接方式，并探讨它们的特点和应用范围。
一、串联电路串联电路是指将电阻、电容或电感等元件依次连接起来，形成一个闭合回路。
在串联电路中，电流只能沿着一条路径流动，即在所有元件中的电流相等。
这意味着串联电路中的电压分布是不均匀的，各元件共享电压。
串联电路的总电阻等于各个元件电阻之和，而总电容和总电感等于各个元件电容和电感之和。
串联电路常用于要求多个元件的效应叠加的情况，比如信号滤波器和音频设备中的音频调节。
二、并联电路并联电路是将电阻、电容或电感等元件的一端连接在一起，形成一个多个分支的电路。
在并联电路中，各分支上的电压相等，不同分支的电流相加等于总电流。
并联电路允许电流沿多条路径流动，因此总电流等于各个分支电流之和。
并联电路的总电阻等于各个分支电阻的倒数之和，而总电容和总电感等于各个分支电容和电感的和。
并联电路常用于电流分配的情况，比如电源供电和分成多个支路供电的设备。
三、混联电路混联电路是串联电路和并联电路的结合。
在混联电路中，存在多个电阻、电容或电感等元件，既有串联连接，又有并联连接。
混联电路允许电流在串联和并联之间自由分配，通过对不同元件的连接方式进行调整，可以灵活地控制电流和电压的分布。
混联电路常用于复杂的电路系统，比如计算机硬件和通信设备。
四、无线电连接无线电连接是一种特殊的电路连接方式，它利用无线电波进行信息传输，避免了使用导线连接元件的限制。
无线电连接常用于无线通信系统、遥控器和无线传感器等应用中。
通过调制和解调技术，无线电连接可以实现高质量的音频和视频传输，提高了信息传输的便利性和灵活性。
综上所述，电路的连接方式直接影响了电流的流动和信号的传输。
串联电路使得电流只能沿着一条路径流动，适用于要求多个元件效应叠加的情况；并联电路允许电流沿多个路径流动，适用于电流分配的情况；混联电路结合串联和并联连接，具有更高的灵活性和控制性；无线电连接利用无线电波进行信息传输，方便了无线通信和遥控应用。
超详细的常见电源电路图及原理讲解！赶紧收藏
超详细的常见电源电路图及原理讲解！赶紧收藏用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图————————————————————————————————作者：————————————————————————————————日期：一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
常用控制电路原理图（电工必备基础）
常用控制电路原理图（电工必备基础）（01）电动机直接启动控制电路
（02）电动机降压启动控制电路
（03）直流电动机控制电路
（04）电动机制动控制电路
（05）电动机顺序控制电路
（06）自动往返控制电路
（07）电动机速度控制电路
（08）延时头配合接触器控制电路
（09）变频器和软启动控制电路
（10）供排水控制电路
（11）开机信号预警电路
（12）常用控制电路按钮接线
（13）重载设备启动控制电路
（14）温控仪控制电路
（15）移相电容器及其控制电路
（16）照明电路
（17）保护电路
（18）计量与仪表电路
（19）电磁调速控制器电路
（20）其它控制电路。
主板各电路工作原理
主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。
主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。
1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。
一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。
电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。
2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。
主板的时钟电路通常由晶体振荡器和时钟发生器组成。
晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。
3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。
CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。
前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。
4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。
显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。
图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。
5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。
常见电气元件工作原理
常见电气元件工作原理电气元件是构成电路的基本单元，其工作原理直接决定了电路的性能和功能。
在电气工程中，有许多常见的电气元件，如电阻、电容和电感等。
本文将介绍这些电气元件的工作原理。
一、电阻电阻是最基本的电气元件之一，用于限制电流流动的元件。
其工作原理基于欧姆定律，即电流与电压成正比，与电阻呈反比。
电阻的值通过欧姆定律的公式R=V/I来表示，其中R为电阻值，V为电压，I为电流。
当电阻的值增大时，电流减小；当电阻的值减小时，电流增大。
电阻是通过电阻材料的阻碍电流流动来发挥作用的。
电阻材料一般采用金属或碳化物，电阻的阻值主要取决于材料的电阻率和几何形状。
常见的电阻有固定电阻和可变电阻，可变电阻可以通过调节电阻器的电阻值来改变电路中的电流或电压。
二、电容电容是另一种常见的电气元件，用于储存和释放电荷。
电容的工作原理基于电场的作用。
电容由两个导体板（称为极板）组成，之间有绝缘介质，如空气或电介质。
当电容板上施加电压时，电子会从一个极板流向另一个极板，导致正极板带电而负极板带负电。
电容的大小通过电容器的电容值来表示，常用单位是法拉（F）。
电容值越大，表示电容器可以储存的电荷越多。
电容器的电容值取决于绝缘介质的相对介电常数、电容器的几何形状和板间距等因素。
电容器可以在电路中起到储存和释放电荷的作用。
在直流电路中，电容器可以储存电荷，当电压改变时，电容器会释放或吸收电荷以保持电压稳定。
在交流电路中，电容器可以通过储存和释放电荷来改变电路中的相位关系。
三、电感电感是一种具有存储和产生磁场能力的电气元件。
其工作原理基于法拉第电磁感应定律，即当磁通量变化时，电感中会产生电动势。
电感由绕组和铁芯组成。
当通过绕组的电流发生变化时，磁场会在绕组内产生，同时铁芯的磁通量也会发生变化，从而在电感两端产生电动势。
电感的大小通过电感器的电感值来表示，常用单位是亨利（H）。
电感值越大，表示电感器可以储存更多的能量。
电感器的电感值取决于绕组的结构、铁芯的磁导率和铁芯材料的相对磁导率等因素。
各种开关电源电路原理详细解剖
各种开关电源电路原理详细解剖开关电源电路是一种常见的电源供电电路，其采用了开关管（如MOSFET、BJT等）等元件进行开关控制，通过快速的开关过程来调整输入电源的输出电压或电流。
开关电源电路具有高效率、小体积和稳定性等优点，被广泛应用于各种电子设备中。
开关电源电路主要分为两个部分：输入端和输出端。
输入部分由滤波电路和整流电路组成，而输出部分则是由开关变换电路和滤波电路组成。
下面将详细介绍开关电源电路的原理。
1.输入端输入端主要包括变压器、整流电路和滤波电路。
变压器是将交流电源变换为所需的输入电压，在开关电源中通常采用高频变压器，可以有效减小体积。
整流电路使用整流二极管或整流桥，将交流电压转换为直流电压。
滤波电路用于降低输入电压的纹波，通常由电容和电感组成。
2.开关变换电路开关变换电路是开关电源电路的核心部分，主要包括开关元件、驱动电路和控制电路。
开关元件通常采用MOSFET或BJT，通过控制开关元件的导通和截止，实现输入到输出的电流或电压转换。
驱动电路负责对开关元件进行驱动，保证其正常工作。
控制电路根据输出电压或电流的变化情况，对开关元件的工作状态进行调整和控制。
3.输出端输出端主要由输出电感、输出电容和负载组成。
输出电感用于过滤开关元件产生的高频脉冲，减小输出纹波。
输出电容则用于提供稳定的直流输出电压。
负载是接在输出电容之后的电子设备，通过负载电流来消耗电源提供的电能。
开关电源电路的工作原理是：当输入交流电压通过滤波电路和整流电路转换为直流电压后，控制电路会监测输出电压或电流的变化情况，并根据需要对开关元件的工作状态进行调整。
当需要提供更大的输出电流时，开关元件导通，输入电源能量通过变压器传递到输出端；当需要较小的输出电流时，开关元件截止，变压器不再传递能量到输出端。
通过快速的开关过程，可以在较高频率下实现输入电压和输出电压的转换。
总结起来，开关电源电路通过开关元件的控制实现输入输出电压或电流的转换，具有高效率、小体积和稳定性等优点。
电路基础知识了解电路的组成和工作原理
电路基础知识了解电路的组成和工作原理电路基础知识：了解电路的组成和工作原理电路是电子设备中最基本的组成部分，理解电路的组成和工作原理对于学习和应用电子技术至关重要。
本文将深入探讨电路的基础知识，包括电路的组成以及电流、电压和电阻的工作原理。
一、电路的组成电路由电源、导线和负载三部分组成。
1. 电源电源是电路中提供电流的能源。
常见的电源包括电池和电源适配器。
电源的作用是通过产生电压差使电流流经电路。
2. 导线导线是电流的传输通道。
常见的导线材料包括金属线和导电塑料。
导线的主要作用是将电流从电源传输到负载。
3. 负载负载是电路中消耗电能的装置。
负载可以是发光二极管（LED）、电阻、电动机等。
不同负载具有不同的电阻特性和功率消耗。
二、电流的工作原理电流是电荷的流动。
当电源施加电压差时，电荷从正极流向负极，形成了电流。
1. 电荷电荷是电子的基本单位，具有正(+)和负(-)两种性质。
正电荷和负电荷之间的吸引力和排斥力形成了电场。
2. 电压电压是电场力量的度量，用于推动电荷在电路中移动。
单位是伏特(V)。
电压差越大，电荷流动越快，电流也越大。
3. 电流电流是单位时间内通过导线的电荷量。
单位是安培(A)。
电流的大小取决于电压差和电阻的比例关系，由欧姆定律描述：I = V / R，其中I为电流，V为电压，R为电阻。
三、电压的工作原理电压是电势差的度量，表示电荷在电路中移动的能力。
1. 电势差电势差是指电路两点之间的电压差异。
单位是伏特(V)。
电势差越大，表示两点之间的电荷移动能力越强。
2. 串联电路串联电路是指多个电器依次连接，电流从一个电器流向下一个电器。
在串联电路中，电压分配根据电阻的比例进行。
根据欧姆定律，电阻值越大，电压分配越均匀。
3. 并联电路并联电路是指多个电器同时连接到电源导线上。
在并联电路中，电压相同而电流分配根据电阻的比例进行。
根据欧姆定律，电阻值越大，分配的电流越小。
四、电阻的工作原理电阻用来限制电流流动。
电路组成与工作原理
电路组成与工作原理电路组成与工作原理电路是指由电子元件按照一定的规律连接而成的电路板或电子设备板。
电路可以将某些电子元件、器件与电源连接起来，从而实现对电流、电压、功率等常规电学量的控制和测量。
电路是现代电子技术的核心，能够为我们提供各种各样的电子设备和产品。
本文将介绍电路的组成与工作原理。
电路的组成电路是由各种电子元件、器件和电源等组成的。
其中，电子元件指具有电子学特征的材料，如二极管、三极管、电容器、电感器、电阻器、集成电路等，可以将电路中的电信号转换成其他电信号，或者将这些电信号放大或压缩。
而电子器件是指用于控制电路中电能流动的装置，如开关、继电器、计时器、自动化电路、传感器等。
通常情况下，电源是指直流或交流电源，负责为电路中的电子元件提供能量。
电路的工作原理电路的工作原理是指电流在电路中流动的方式。
当电源的正极接通电路的一个端点，它将会向电路中注入正电荷。
插在另一个端点上的负电荷将吸引电子离子，流动便产生了电流，沿着电路的连续导线或电子元件流动。
电子元件对电流的改变可以使电流发生各种变化，从而实现对电流、电压、功率等的控制和测量。
电子元件电子元件是电路于中最为重要的一部分。
它可以在电路中进行工作，对传输的信号进行调节、转换和扩大，从而达到实现正常工作的目的。
为了让读者更好地理解电子元件，本节将分别介绍几个典型的电子元件。
1、二极管二极管是一种简单的元件，也是电路中最常见的部件。
它是一种在电流流向时只允许单向通信的器件。
它有两个端口：一个是阳性，另一个是阴极。
当在阳极与阴极之间加上正电压时，电子会从阴极向阳极流动，这样电子流就能通过二极管。
2、晶体管晶体管是一种三角结构的半导体器件，是现代电子技术中极为常见的元器件之一。
它有三个基本端口：发射极（E）、基极（B）和集电极（C）。
通过调节基极电压来控制晶体管的发射电流，进而控制整个电路的行为。
3、电容器电容器是一种储存电荷的元件，可以在电路中起到储存和释放电能的功能。
简述电路工作原理
简述电路工作原理
电路是由各种电子元件（如电阻、电容、电感、二极管、晶体管等）连接而成的，用来实现电子设备的工作。
电路通过电流的流动，实现了信号的传输、处理和控制。
电路工作的基本原理是电流的流动。
在电路中，电源提供电势差，使电子在导体中形成电流。
电流在导体中的流动受到电阻的阻碍，电阻会使电流产生能量损失和电位差降低。
电流会通过各种元件的连接路径，完成电路内各个部分的功能。
不同的电子元件在电路中起到不同的作用。
例如，电阻用来限制电流的大小，电容能够存储电荷，电感能够存储磁能量，二极管可以实现电流的单向传输，晶体管可以实现信号放大和开关控制等。
电路中的信号传输是基于电压和电流的变化进行的。
不同元件对电信号的响应也不同，例如电容可以使电信号的频率成倍增加，电感可以使电信号的频率减小。
通过合理选择元件和设计电路连接方式，可以实现信号的滤波、放大、增益、调制等功能。
同时，电路中的元件和连接方式也可以实现电路的开关控制和逻辑运算。
通过使用开关元件如晶体管，可以实现电路的开关控制，使特定部分的电流通断，达到控制电子设备的目的。
逻辑运算电路通过组合不同的元件和连接方式，实现逻辑功能，如与门、或门、非门等。
总之，电路工作的基本原理是基于电流的流动和电信号的变化。
通过选择合适的元件和设计合理的电路连接方式，可以实现信号的传输、处理和控制，实现电子设备的各种功能。
18种基础电路的工作原理和作用
18种基础电路的工作原理和作用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在现代科技高速发展的背景下，电路技术作为电子工程的基础，扮演着至关重要的角色。
几个单键开关电路，讲述它的原理，知识满满！
几个单键开关电路，讲述它的原理，知识满满！1、单键开关机电路因为2N7002这样的mos管初始状态是随机的，可以先假设Q1的G极为高电平，Q1处于导通状态，D极输出低电平，使Q2的G极为低电平，Q2处于截止状态，输出高电平，所以Q3也处于截止，总的输出电源关闭，灯不亮。
同时Q2l输出的高电平通过R3反馈给Q1使其导通，整个系统处于稳定状态。
当按下按键时，Q1的G极变成低电平，使其截止，输出变成高电平，高电平接到Q2的G极，使其导通，Q2输出低电平，所以Q3也导通，总的输出电源打开，灯亮了。
2、单键轻触电子开关电路上面的图就是此电路原理图。
在这里，我们以5V电压作为电源电压来解析一下工作原理。
上面这张图显示的是默认情况下各节点的电压情况。
默认情况下，整个电路只有R1和R5在消耗电流。
加之R1的阻值很大，使得消耗的电流极小，基本可以忽略不计，所以可以长时间的应用在电路中而不用担心电路的耗电问题。
R1和R5组成一个典型的分压电路，中心点电压为1.193V。
此时，这个电压会对C1进行充电，充电回路为5V-R1-C1-R7-GND。
此时，C1上被充有左正右负的1.193V的电压。
其他地方则通通=0V。
当我们按下按键后，由于C1上是一个左正右负的电压，这时，因为按键被按下，C1有了放电回路，C1就会开始放电。
放电回路为C1-KEY1-R6/C2/Q2-C1。
其中R6、C2、Q2在电路中有并联关系，则电流会同时经过这三个器件。
C1放电的结果是在R6上产生一个上正下负的电压信号，这个电压信号会导致Q2开始导通，C2的介入是为了提高Q2导通的稳定性（短暂存储这个电压信号，保证有效导通）。
当Q2导通后，Q1也会开始导通。
Q1的输出端电压会通过R3返送一个电信号至Q2基极，此时，整个电路处于一个稳定的开启的状态。
电路会输出一个大于4V的稳定的电压信号。
巧妙之处在于利用了电位差的翻转来控制晶体管的导通与否。
上面说到，C1本来是左正右负的电压。
20个模拟电路详解
20个模拟电路详解本文将详细介绍20个常见的模拟电路，并逐步解释其原理和作用。
一、[反相器]反相器是最基本的模拟电路之一。
它由一个操作放大器和两个电阻组成。
输入信号经过电阻R1和R2进入操作放大器，并由输出端反向输出。
这种电路主要用于信号放大和相位反转。
二、[放大器]放大器是用于放大电信号的电路。
它有不同的类型，如运算放大器、差动放大器和电压放大器等。
原理是在放大器电路中引入反馈，通过增加放大器的增益，使得输入信号在输出端得到放大。
三、[积分器]积分器是一种求积分的电路。
它由一个电容和电阻组成。
输入信号经过电容器积分，输出信号与输入信号的积分成正比。
四、[微分器]微分器是一种求微分的电路。
它由一个电容和电阻组成。
输入信号经过电阻微分，输出信号与输入信号的微分成正比。
五、[RC 低通滤波器]RC 低通滤波器用于滤除高频信号。
它由一个电容和电阻组成，当输入信号的频率超过截止频率时，输出信号将被滤波器抑制。
六、[RC 高通滤波器]RC 高通滤波器用于滤除低频信号。
它由一个电容和电阻组成，当输入信号的频率低于截止频率时，输出信号将被滤波器抑制。
七、[振荡器]振荡器是一种产生周期性波形的电路。
它由放大器和反馈网络组成。
当反馈信号增强输入信号时，电路将产生稳定的振荡波形。
八、[压控振荡器（VCO）]压控振荡器是一种通过改变输入电压控制输出频率的振荡器。
它由一个控制电压和振荡器电路组成，当控制电压变化时，输出频率也会相应变化。
九、[非反相放大器]非反相放大器与反相器类似，但输出信号不反相。
它由一个操作放大器和电阻组成，输入信号通过电阻进入操作放大器，输出信号与输入信号具有相同的相位。
十、[窗口比较器]窗口比较器用于比较输入信号与设定的参考电压。
它由一个比较器和两个参考电压分压器组成，当输入信号在两个参考电压之间时，输出信号为高电平；否则为低电平。
十一、[模拟开关]模拟开关用于控制信号的通断。
它由一个开关和控制电压组成，当控制电压高于阈值电压时，开关闭合，信号通过；否则开关断开，信号被阻断。
电路工作原理是什么
电路工作原理是什么
电路工作原理是通过在导体中产生电流，利用电流在电路中流动的方式实现电子设备的工作功能。
电路由电源、导线和电器元件（如电阻、电容、电感、二极管、三极管等）组成。
在电路中，电源提供电流的能量，导线将电流从电源传递到电器元件，电器元件根据电流的特性起到不同的作用。
电路工作的基本原理是基于欧姆定律和基尔霍夫定律。
欧姆定律描述了电流、电压和电阻之间的关系，即电流等于电压与电阻的比值。
基尔霍夫定律阐述了电路中电流的守恒和电压的闭合原理。
根据电路中的不同元件和连接方式，电路可以实现不同的功能。
例如，串联电路将电器元件连接在一条线上，电流依次流经各个电器元件，起到分压或降压的作用；并联电路将电器元件并列连接在一起，电流在各个分支中分流，起到增加电流的作用。
根据电器元件的特性，电路可以实现放大、滤波、开关等功能。
总结起来，电路工作原理是基于电流的流动和电压的变化，通过合理组合和连接电器元件，利用不同的电学特性实现电路的功能。
不同类型的电路可以根据具体需求设计和应用。
电路基础原理开关电路的基本原理
电路基础原理开关电路的基本原理电路基础原理——开关电路的基本原理电路是现代科技中不可或缺的一部分。
电路通过控制电流的流动，使得各种电器设备得以正常工作。
而开关电路则是电路中最基本的一种，它具有控制电流开关的功能，可以将电路连接或者断开，从而实现对其他电器设备的控制。
在我们日常生活中，开关电路无处不在。
从我们家中的灯光开关，到各种电器设备的启动按键，都是依靠开关电路的实现。
开关电路的基本原理非常简单，它由一个电流源、一个负载以及一个开关组成。
简单来说，电流源就是提供电流的地方，可以是电池、电源等。
负载则是在电路中需要被控制的目标，可以是灯泡、电机等。
开关则是用来控制电路中电流的开关装置，实现电路的连接和断开。
最简单的开关电路就是单极性开关电路。
在这种电路中，电流源的正极与开关连接，负极与负载连接。
当开关关闭时，电流无法通过开关流入负载，负载无法正常工作；而当开关打开时，电流可以通过开关流入负载，负载得以正常工作。
除了单极性开关电路，还有双极性开关电路。
这种电路中，开关具有两个位置：开和关。
在开的位置，电流可以通过开关流入负载，负载工作；而在关的位置，电流无法通过开关，负载停止工作。
这种开关电路在家庭和工业领域广泛应用，用来控制各种电器设备的开关状态。
为了进一步提高电路的实用性和安全性，有时还会在开关电路中添加保护装置。
例如过负荷保护装置可以跟踪电流大小，当负载的电流超过一定阈值时，保护装置就会自动断开电路，保护负载和电路免受过载的危害。
除了保护装置，还有一些其他的特殊开关电路。
例如自锁开关电路，它可以使得负载在开关打开一段时间后自动关闭，或者在开关关闭一段时间后自动打开。
这种电路适用于一些需要定时或者延迟操作的设备，比如台灯的延时关闭功能。
总体来看，开关电路的基本原理并不复杂。
它通过对电流的控制，实现了电路连接和断开的功能。
这种简单而重要的电路是现代科技的基础，为我们的生活带来了极大的便利。
然而，开关电路作为电路中的基本组成部分，其原理和应用还是相当多样化的。
电路的基本原理
电路的基本原理电路的基本原理1. 什么是电路？•电路是由电子元器件（例如电压源、电阻、电容、电感等）连接而成的路径，用来传递电流或实现特定功能。
2. 电路的分类•按照电流传输方式分类：–直流电路：电流方向恒定不变的电路。
–交流电路：电流方向周期性变化的电路。
•按照电流路径分类：–系列电路：元件依次连接在一个路径上，电流相同。
–并联电路：元件连接在多个路径上，电压相同。
3. 电路基本元素•电源：提供电流的能源，可以是电池、发电机、电网等。
•电阻：用于阻碍电流通过的元件，有固定阻值。
•电容：存储电荷的元件，有存储电荷的能力。
•电感：存储磁能的元件，能产生感应电动势。
•开关：控制电流通断的元件，可以打开或关闭电路。
4. 基本电路定律•电压定律（欧姆定律）：在电路中，电压等于电流乘以电阻。
•电流定律：在电路中，电流进入交汇节点的总和等于电流从节点流出的总和。
5. 串并联电路•串联电路：元件依次连接在一个路径上，电流相同，电压按元件阻值分配。
•并联电路：元件连接在多个路径上，电压相同，电流按元件导纳分配。
6. 电路分析方法•基尔霍夫定律：通过建立方程组求解电路中各分支的电流和电压。
•网孔分析法：通过将电路分成网孔，利用基尔霍夫定律求解未知电流。
•超节点分析法：对含有电流源的电路，通过构建超节点方程来求解未知电压。
7. 电路模拟与设计•电路模拟软件（例如SPICE）：通过计算机模拟电路行为，便于分析和验证电路的性能。
•电路设计：根据需求，选择合适的元件和连接方式，设计电路满足特定功能。
8. 电路中常见问题和故障排查•开路：电路中断，电流无法通过。
•短路：电路导体之间出现异常连接，电流绕过部分元件。
•过载：电路中的电流超过元件额定值，可能导致烧毁。
以上就是电路的一些基本原理和相关知识点。
希望对读者理解电路有所帮助。
20种常见基本电路
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。
伏安特性曲线;理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。
恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V2桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL 是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。
3计算:Vo,Io,二极管反向电压Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2二.电源滤波器1、电源滤波的过程分析：波形形成过程：1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。
由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。
波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri 压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。
当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。
ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。
如此反复，周期性充放电。
由于电容C的储能作用，RL上的电压波动大大减小了。
电路基础原理电路的分类与特性
电路基础原理电路的分类与特性电路基础原理：电路的分类与特性电路是电子工程领域中的一个基础概念，它指的是由电源、导线和电器元件组成的一种电能传输路径。
电路的分类和特性对于电子工程师来说是非常重要的基础知识。
本文将从不同的角度探讨电路的分类和特性。
一、电路的分类根据电流的流向和电压的极性，电路可以分为两大类：直流电路和交流电路。
1. 直流电路直流电路是指电流的方向始终保持不变的电路。
在直流电路中，电流由正极流向负极，通过电阻、电容和电感等元件。
直流电路特点是稳定、可靠，常用于电池供电设备、电子钟、数码产品等。
2. 交流电路交流电路是指电流的方向随时间而变化的电路。
在交流电路中，电流以可逆的方式周期性地改变其方向和大小。
交流电路特点是能够传输远距离的电能，常用于电网输电、家用电器、电动机等。
二、电路的特性除了根据电流的流向和电压的极性进行分类，电路还可以根据电阻、电容和电感等元件的特性进行分类。
1. 电阻性质电阻是电路中最基本的元件之一，它是指阻碍电流流动的物理特性。
根据电阻对电流的阻碍程度，电路可以分为两类：低阻电路和高阻电路。
低阻电路允许电流自由流动，适用于功率较大的设备，如电动机、变压器等。
高阻电路对电流的阻止较强，适用于弱电设备，如电子电路中的放大器、滤波器等。
2. 电容性质电容是指两个导体之间的储存电荷的元件。
根据电容的不同性质，电路可以分为两类：大容量电路和小容量电路。
大容量电路的电容值较大，能够储存更多的电荷，适用于需要大量电能储备的设备，如电动机启动、闪光灯充电等。
小容量电路的电容值较小，适用于需要较精确的电荷控制的设备，如计算机内存、电子器件的滤波电路等。
3. 直流电感和交流电感电感是指导体对电流变化产生阻碍的物理现象。
根据电感对电流频率的敏感度，电路可以分为两类：直流电感和交流电感。
直流电路中，电感对电流的阻碍作用较小，主要用于电源滤波电路、直流放大电路等。
交流电路中，电感对电流频率的变化非常敏感，主要用于滤波器、变压器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021/2/2
12
采用National公司生产的LMV243构成的ALC电路
2021/2/2
13
增益告警电路
输入端
耦合器
功率放大器
耦合器
输出端
电压放大器
电压放大器
功率检波器
功率检波器
比较器
2021/2/2
电压放大器
比较器
控制门电路
告警信号输出
14
增益告警电路电路图
用于GSM信号时，图中C6、C7及C11要去掉，在R6后接几个正向串联的二极管做限幅
为提高输出的检波电压，可用右 图的倍压检波电路。
2021/2/2
7
当用于GSM信号检波时，单载波和双载波信号的检波 输出电压相差较大。建议采用以下的检波电路，在单、双 载波相同功率时，检波输出电压比较接近，并带有温度补 偿功能。
2控制电路
输入端
电调衰减器
功率放大器
定向耦合器
一些常用电路的原理介绍
2021/2/2
1
• 检波电路
• 功率电平自动控制电路
• 增益告警电路
• 驻波比测量或反射功率告警电路
• 电流告警电路
• LDMOS管工作电流补偿电路
•栅压告警电路
•温度告警电路
2021/2/2
2
•检波电路
利用二极管的 非线性，来实 现检波作用。 采用零偏压的 肖特基二极管 构成的检波器 有较高的灵敏 度。右图为检 波器的典型电 路。
20用21。/2/2
15
2021/2/2
16
驻波比测量或反射功率告警电路
输入端
定向耦合器
输出端
衰减器
衰减器
检波器
检波器
电压放大器
2021/2/2
电压放大器 电压比较器
告警信号输出
17
2021/2/2
18
采用环形器的驻波告警电路。
2021/2/2
19
电流告警电路
2021/2/2
20
LDMOS管电流温度补偿电路 LDMOS管，在不同工作电流时，栅压和壳温的关系
温度告警电路
温度传感器
具有滞后效应的 比较器
告警信号 输出
2021/2/2
25
传感器可用LM35。 n Calibrated directly in Celsius (Centigrade) n Linear + 10.0mV/℃ scale factor n Rated for full -55℃ to +150℃ range n Low cost due to wafer-level trimming n Operates from 4 to 30 volts n Less than 60µA current drain n Low self-heating, 0.08℃ in still air n Nonlinearity only ±1/4℃ typical
2021/2/2
4
HMMS28**系列检波管的适用范围：
HMMS2850:建议使用在1.5GHz频率以下，输入功 率小于-20dBm。
HMMS2820:建议使用在4GHz频率以下，输入功率 可大于-20dBm
HMMS2860:可使用在高于4GHz频率，输入功率电 平可大于-20dBm。
2021/2/2
2021/2/2
3
检波器的种类
• 包络检波器：检波器的输出电压正比于加在检 波器上的射频电压幅度。
• 平方率检波器：检波器的瞬态输出电压正比于 加在检波器上的射频功率。
• 真实的均方根检波器：由一个平方率检波器和 后随的带均方根功能的低通滤波器构成。 AD8361
• 对数检波器:检波器的输出电压正比愈加在检波 器上的射频电压的对数值。AD8313,AD8307等
2021/2/2
26
输出功率指示电路
2021/2/2
27
该电路用于GSM系统时，建议将放大器的反馈电 容和输出端1K电阻后接的电容去掉。因为，现在的 监测方式是靠软件来读取最大值，当时隙数少时， 积分器的输出电压将下降很多，导致读出的功率值 不准确。
2021/2/2
28
输出端
比较/积分器
检波/放大器
电平控制电压
功率自动控制环路方框图
2021/2/2
9
2021/2/2
10
2021/2/2
11
当输入功率发生跳变时，环路的响应特性。摘自“Design and Operation of Automatic Gain Control Loops for Receiverce in Modern Mommunications System”
还有其它的补偿方法可用，请 查有关资料。
2021/2/2
23
栅压告警电路
将栅压通过取样电路后，加到一个比较器的正端。 在比较器的负端加上一个低于栅压的比较电压。管子 正常时，比较器输出高电平；当管子栅极击穿后，栅 压将被短路，导致比较器输出低电平告警电路。
2021/2/2
24
告 警 温 度 设 定 电 压
5
检波管的特性参数：HSMS28**系列
TSS为正切灵敏度，其比标称的可 检信号高4dB。
检波管的射频阻抗标在右面的阻抗 圆图上。
2021/2/2
6
实际检波电路如上图，只能是窄频带的。可用一个60欧姆的电阻来替 代短路线并去掉调配的电感和传输线，在输入端可得到较宽的匹配性 能。但检波灵敏度下降。
采用二极管进行补偿的电路如 左。功率管的工作点随温度变 化约为-2mV/度,而现在的补偿 电压公式为：
dVg=dVd *R1 /(R1+R2)
对不同的管子补偿电压要求不 同，并可能要增加二极管数目。
新的补偿电路如左图，其补偿 电压计算公式为：
dVg=dVd 与R1、R2无关，补 偿效果比上面的好。二极管也 可用加偏置的三极管取代。
