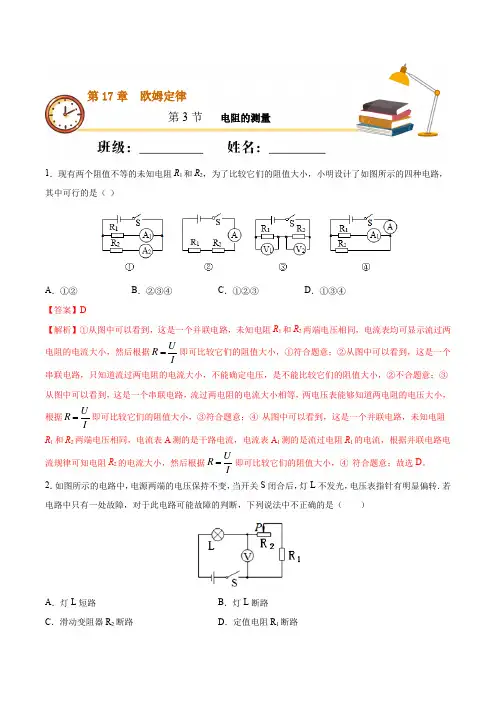

1．现有两个阻值不等的未知电阻R 1和R 2，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（ ）A ．①②B ．②③④C ．①②③D ．①③④【答案】D 【解析】①从图中可以看到，这是一个并联电路，未知电阻R 1和R 2两端电压相同，电流表均可显示流过两电阻的电流大小，然后根据U R I =即可比较它们的阻值大小，①符合题意；②从图中可以看到，这是一个串联电路，只知道流过两电阻的电流大小，不能确定电压，是不能比较它们的阻值大小，②不合题意；③从图中可以看到，这是一个串联电路，流过两电阻的电流大小相等，两电压表能够知道两电阻的电压大小，根据U R I=即可比较它们的阻值大小，③符合题意；④ 从图中可以看到，这是一个并联电路，未知电阻R 1和R 2两端电压相同，电流表A 测的是干路电流，电流表A 1测的是流过电阻R 1的电流，根据并联电路电流规律可知电阻R 2的电流大小，然后根据U R I =即可比较它们的阻值大小，④ 符合题意；故选D 。
2．如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）A ．灯L 短路B ．灯L 断路C ．滑动变阻器R 2断路D ．定值电阻R 1断路第3节 电阻的测量第17章 欧姆定律【答案】B【解析】若灯被短路，则电路是R1、R2串联的电路，此时，灯泡不亮，电压表有示数，测的是电源电压，所以A是可能的；如果灯丝断路，则整个串联电路都没有电流，电压表也不会有示数，所以B是不可能的；若R1或R2断路，则电流可以从电源正极经开关至电压表、灯泡到电源负极，这一回路是有微弱电流的，电压表也有示数，所以这都是可能的．综上所述，B符合题意。
3．如图所示，是某同学测电阻的实验电路。
闭合开关，观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是（）A．定值电阻开路B．滑动变阻器被短路C．滑动变阻器连入电路中的阻值较大D．定值电阻的阻值较大【答案】C【解析】A．若定值电阻开路，则电压表串联在电路中（其内阻很大），则电流表示数几乎为0，此时电压表相当于测电源电压，即电压表示数接近电源电压3V，不符合题意，故A错误；B．若滑动变阻器短路，定值电阻两端的电压为电源电压，电压表的示数应为3V，即指针均不是稍有偏转，故B错误；C．若滑动变阻器接入电路的电阻较大，则导致通过电路的电流小，使电流表、电压表指针均稍有偏转，故C正确；D．若定值电阻的阻值较大，定值电阻应分担大部分电压，电压表示数较大，故D错误。
人教版物理九年级全一册：17.3 电阻的测量 同步练习(附答案)

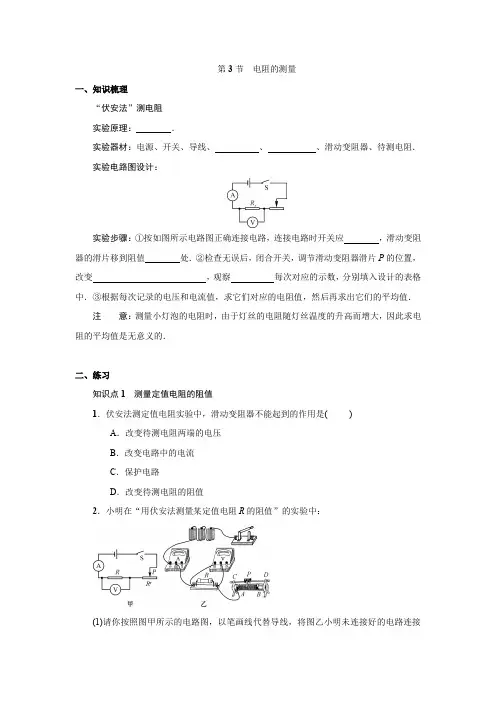

第3节电阻的测量一、知识梳理“伏安法”测电阻实验原理：．实验器材：电源、开关、导线、、、滑动变阻器、待测电阻．实验电路图设计：实验步骤：①按如图所示电路图正确连接电路，连接电路时开关应，滑动变阻器的滑片移到阻值处．②检查无误后，闭合开关，调节滑动变阻器滑片P的位置，改变，观察每次对应的示数，分别填入设计的表格中．③根据每次记录的电压和电流值，求它们对应的电阻值，然后再求出它们的平均值．注意：测量小灯泡的电阻时，由于灯丝的电阻随灯丝温度的升高而增大，因此求电阻的平均值是无意义的．二、练习知识点1测量定值电阻的阻值1．伏安法测定值电阻实验中，滑动变阻器不能起到的作用是( )A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值2．小明在“用伏安法测量某定值电阻R的阻值”的实验中：(1)请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整．(2)实验前，为保护电路，滑动变阻器的滑片应置于(填“A”或“B”)端．(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是．A．滑动变阻器断路B．R断路C．R短路(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为A，它的阻值是Ω.丙丁(5)通常情况下要进行多次测量并取平均值，其目的是．知识点2测量小灯泡的阻值3．如图所示，在“伏安法测小灯泡的阻值”实验中，开关闭合前，应将滑动变阻器的滑片移到最端．闭合开关后，要使小灯泡的亮度增加，应将滑片向端移动．(填“左”或“右”)4．为完成“测定小灯泡正常发光时的电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5 V”字样．甲乙(1)如图甲所示的电路无法正常完成实验，有一处导线连接错误，错误导线是(填“①”或“②”)．(2)改正电路后，小柯调节滑动变阻器使电压表的示数为_V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是_ Ω.5．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是( )A．更换小灯泡B．更换电源C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光6．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用量程，电流表应选用量程．7．在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路(电路元件完好，接线柱接线牢固)．甲乙(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将，电压表的示数将．(填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是(填“a”“b”“c”或“d”)．(3)纠正错误后，闭合开关，测得几组数据如下表．第3次实验时电流表示数如图乙所示，电流表的示数为A．第2次实验算出的电阻值是Ω，第3次实验算出的电阻值是Ω，则待测电阻的阻值为Ω.8．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡正常工作时的电压为2.5 V.甲乙(1)请用笔画线代替导线，将图甲的实物图连接完整(连线不得交叉)．(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，在空白处将表中电压表和电流表的示数情况补充完整．(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为Ω.(4)从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而变化，造成这一现象的原因是．参考答案： 一、知识梳理“伏安法”测电阻 实验原理：__R ＝UI__．实验器材：电源、开关、导线、__电流表__、__电压表__、滑动变阻器、待测电阻． 实验电路图设计：实验步骤：①按如图所示电路图正确连接电路，连接电路时开关应__断开__，滑动变阻器的滑片移到阻值__最大__处．②检查无误后，闭合开关，调节滑动变阻器滑片P 的位置，改变__待测电阻两端的电压__，观察__电流表__每次对应的示数，分别填入设计的表格中．③根据每次记录的电压和电流值，求它们对应的电阻值，然后再求出它们的平均值．二、练习1．D 2．(1)解：(2)__B __． (3)C(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为__0.3__A ，它的阻值是__9__Ω.(5)通常情况下要进行多次测量并取平均值，其目的是__减小误差__．3．应将滑动变阻器的滑片移到最__右__端．闭合开关后，要使小灯泡的亮度增加，应将滑片向__左__端移动．(填“左”或“右”)4．(1)如图甲所示的电路无法正常完成实验，有一处导线连接错误，错误导线是__②__(填“①”或“②”)．(2)改正电路后，小柯调节滑动变阻器使电压表的示数为__2.5__V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是__5__Ω.5．D6．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用__0～15__V__量程，电流表应选用__0～0.6__A__量程．7．(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将__发生变化__，电压表的示数将__保持不变__．(填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是__d__(填“a”“b”“c”或“d”)．(3)第3次实验时电流表示数如图乙所示，电流表的示数为__0.18__A．第2次实验算出的电阻值是__15.0__Ω，第3次实验算出的电阻值是__15.6__Ω，则待测电阻的阻值为__15.2__Ω.8．(1)请用笔画线代替导线，将图甲的实物图连接完整(连线不得交叉)．解：(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，在空白处将表中电压表和电流表的示数情况补充完整．(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为__10__Ω.(4)从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而变化，造成这一现象的原因是__灯泡的电阻随温度的升高而增大__．。
新人教版九年级物理全册：17.3《电阻的测量》习题(含答案)

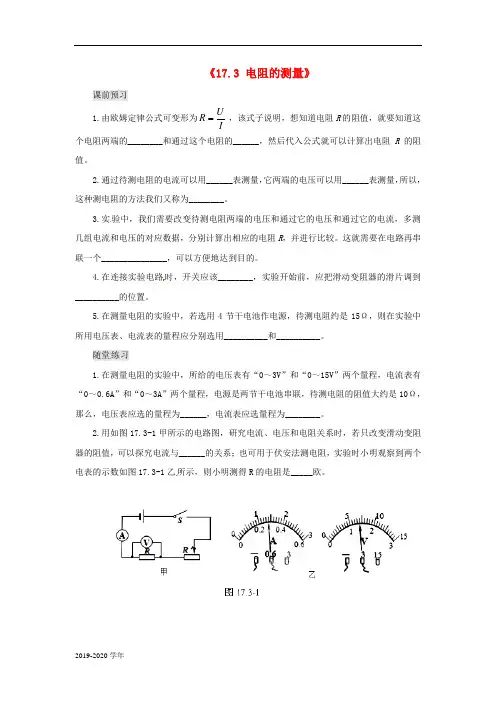

《17.3 电阻的测量》课前预习1.由欧姆定律公式可变形为IUR，该式子说明，想知道电阻R 的阻值，就要知道这个电阻两端的________和通过这个电阻的______，然后代入公式就可以计算出电阻R 的阻值。
2.通过待测电阻的电流可以用______表测量，它两端的电压可以用______表测量，所以，这种测电阻的方法我们又称为________。
3.实验中，我们需要改变待测电阻两端的电压和通过它的电压和通过它的电流，多测几组电流和电压的对应数据，分别计算出相应的电阻R ，并进行比较。
这就需要在电路再串联一个_______________，可以方便地达到目的。
4.在连接实验电路时，开关应该________，实验开始前，应把滑动变阻器的滑片调到__________的位置。
5.在测量电阻的实验中，若选用4节干电池作电源，待测电阻约是15Ω，则在实验中所用电压表、电流表的量程应分别选用__________和__________。
随堂练习1.在测量电阻的实验中，所给的电压表有“0～3V ”和“0～15V ”两个量程，电流表有“0～0.6A ”和“0～3A ”两个量程，电源是两节干电池串联，待测电阻的阻值大约是10Ω，那么，电压表应选的量程为______，电流表应选量程为________。
2.用如图17.3-1甲所示的电路图，研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与______的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如图17.3-1乙所示，则小明测得R 的电阻是_____欧。
图17.3-33.如图17.3-2所示的电路，闭合开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则闭合开关后的现象是 【 】A ．小灯泡不发光，电压表没有示数B ．小灯泡不发光，电流表没有示数C ．小灯泡正常发光，电压表没有示数D ．小灯泡正常发光，电流表没有示数4.在“伏安法测定值电阻的阻值”的实验中，为了使被测电阻阻值测得更准确些，下列方法可行的是 【 】A.在可能的情况下，加在电阻两端的电压要尽量大一些B.通过电阻的电流尽量大一些C.取测得的平均值作为待测电阻的阻值D.以上办法都可以5.在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律。
新人教版新九年级物理第十七章课后习题参考答案
第十七章第一节《电流与电压和电阻的关系》在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下表所示。
（1）为分析电流与电压的定量关系，请你在图17.1-2的方格中建立有关坐标轴并制定其标度，把表中的数据在坐标系中描点。
（2）小英说，从图中可以看出，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。
这是哪组数据？2.17.1-3 错了。
1. 2. 3. 4. 4.这种说法不对，因为导体的电阻是导体本身的一种性质，它只与导体的材料、长度、横截面积有关，还受温度影响，而与导体两端的电压及通过导体的电流大小无关，公式R = U/I 只是一个电阻的计算式，通过此公式可以求出导体的电阻，但不能决定导体电阻的大小，当导体不接入电路时，其阻值不会改变。
第十七章第三节《电阻的测量》1. 一个小灯泡上标着“2.2 V0.25 A ”，表明这个小灯泡工作时的电阻是8.8 Ω。
图17.3-2 是一位同学为检验小灯泡的标称电阻是否准确而连接的实验线路。
他的连接有三个错误。
请你指出这三个错误分别错在哪里。
应怎样改成正确的连接？2. 已知流过一只电阻为242 Ω 的灯泡的电流是0.91 A 。
如果在灯泡两端再并联一个电阻为165Ω 的电烙铁，并联电路的总电流变为多大？3. 图17.3-3 是用伏安法测量某未知电阻的电路图。
（1）根据电路图将图17.3-4 所示的实物图连接起来；（2）读出图17.3-5 所示电流表和电压表的示数；（3）算出被测电阻本次的测量值。
4. 在测量标有电压为2.5 V 的某小灯泡电阻的实验中，第一次测量时的电压等于2.5 V ，小灯泡正常发光，以后调节滑动变阻器，让电压逐（1（22.为220V 总=I+I ’3.（1）如图所示（2）0.4A 2.4V （3））自左至右依次填入：8.08 7.08 6.19 4.74 3.13 2（2）小灯泡越亮，灯丝电阻越大，小灯泡的电阻值随着小灯泡的亮度增大而增大，说明灯丝电阻随灯丝温度的升高而增大。
九年级物理上册《第十七章 电阻的测量》同步练习题及答案-人教版
九年级物理上册《第十七章电阻的测量》同步练习题及答案-人教版一、单选题1．发生短路时()A．电路中的电阻很大B．电路中的电阻很小C．电路中的电流很小D．电路中的电压很大2．R1=10Ω，R2=1Ω，将这两个电阻并联接入电路，等效电阻大小（）A．一定大于10ΩB．一定小于1ΩC．在10Ω与1Ω之间D．无法确定3．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是（）A．探究杠杆的平衡条件B．伏安法测电阻C．探究光的反射规律D．探究浮力大小与哪些因素有关4．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小C．导体的电阻与导体两端的电压有关D．以上都不对5．下列有关实验探究的说法中（）①在“探究压力的作用效果与哪些因素有关”时，只运用了控制变量法①在“探究滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力①在“探究物体动能与速度的关系”时，要把质量相同的钢球放到斜面的不同高度由静止滚下①在“伏安法测定值电阻”时，多次测量是为了计算平均值减小误差A．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确6．关于电流方向下面说法正确的是A．不同导体中电流方向的规定是不同的B．电子定向移动的方向规定为电流方向C．电路中电流方向是从电源的负极经用电器后流向正极D．正电荷定向移动的方向规定为电流方向7．用如图所示的方案测量小灯泡的电阻。
实验中需要收集的信息是（）A．电压表示数和电流表示数B．电源电压和变阻器的最大阻值C．电流表示数和变阻器的最大阻值D．电压表示数和变阻器的最大阻值8．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置D．电压表应该与待测电阻并联9．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．电流表可能被烧坏B．电流表不会被烧坏C．两表都不会被烧坏D．两表都可能被烧坏10．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行多次实验．①在“测量物体的长度”时，进行多次测量①在“探究液体压强与哪些因素有关”时，改变深度和密度，多次实验①在“探究电流与电压、电阻的关系”时，多次调节滑动变阻器进行实验①在“测量定值电阻阻值的实验”中，多次调节滑动变阻器，测出多组对应的电压值和电流值，上述实验中属于寻找普遍规律的是【】A．①①B．①①C．①①D．①①二、填空题值．三、作图题19．用“伏安法”测电阻时，已完成部分器材的连接，如图所示．请将电路连接完整．四、实验题20．用“伏安法”测量电阻R的阻值，提供的实验器材有：待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线。
人教版九年级物理17.3电阻的测量同步练习 含答案

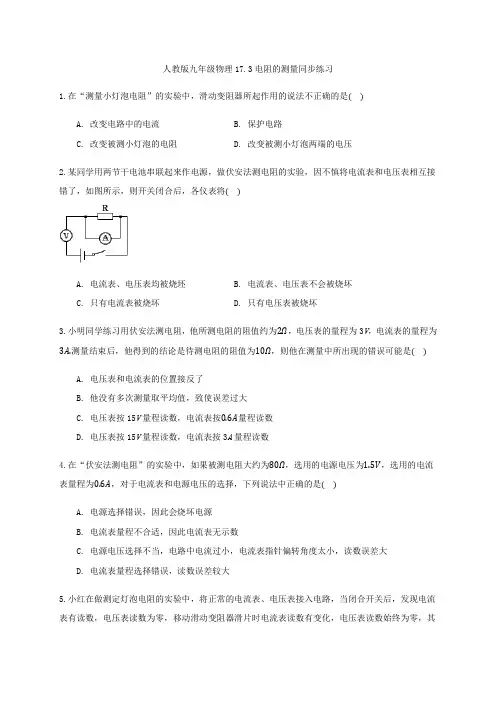

人教版九年级物理17.3电阻的测量同步练习1.在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是()A. 改变电路中的电流B. 保护电路C. 改变被测小灯泡的电阻D. 改变被测小灯泡两端的电压2.某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将()A. 电流表、电压表均被烧坯B. 电流表、电压表不会被烧坏C. 只有电流表被烧坏D. 只有电压表被烧坏3.小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为3V，电流表的量程为3A.测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是()A. 电压表和电流表的位置接反了B. 他没有多次测量取平均值，致使误差过大C. 电压表按15V量程读数，电流表按0.6A量程读数D. 电压表按15V量程读数，电流表按3A量程读数4.在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是()A. 电源选择错误，因此会烧坏电源B. 电流表量程不合适，因此电流表无示数C. 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D. 电流表量程选择错误，读数误差较大5.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A.滑动变阻器接触不良B.开关接触不良C.小灯泡两端短路D.灯泡的钨丝断了6.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是（）A.由甲图可知，定值电阻的阻值为1ΩB.由甲图可知，电阻不随其两端的电压和导体中的电流而改变C.为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D.由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大7.在用电流表和电压表测小灯泡电阻的实验中，连接滑动变阻器的导线有一根已接在变阻器的D接线柱上，如图甲所示，为了使滑动变阻器的滑片向右滑动时电路的电流增大，则连接变阻器的另一根导线应该接在（填“A”、“B”或“C”）接线柱上。
人教版九年级物理第17章《欧姆定律》第三节电阻的测量同步练习 含答案
人教版九年级物理第17章《欧姆定律》第三节电阻的测量同步练习含答案知识点用“伏安法”测定值电阻1.下图所示是四位同学在用伏安法测电阻时设计的电路图,其中正确的是（）2.在用伏安法测定值电阻阻值的实验中,下列注意事项中不正确的是（）A.连接电路时,开关应断开B.在无法估计被测电压、电流的大小时,可用试触法选取合适的量程C.将变阻器连入电路时,滑片应放到使电路中电流最小的位置D.只测出一组电压、电流的值,计算得到待测电阻的阻值3.在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（）A.改变待测电阻两端的电压B.改变待测电阻中的电流C、为了使测量结果更准确,电流表应选用小量程D.保护电路中的电路元件4.在用电压表和电流表测电阻R的实验中,若被测电阻R的阻值约为30,备有:电流表一个0~0.6A.0~3A两个量程;电压表一个0~3V、0~15V两个量程;电源四种,电压分别为1.5V、3V、6V、15V;开关一个;导线若干(1)为了比较准确地测出电阻R的阻值,还需要的器材是________(2)请在空框内画出实验电路图(3)连接电路时,开关应该是________的;(4)为了减小电表读数时的误差,要求在几次测量中,电表指针的示数大于量程的亏,则电源应选用________V,电压表应选用________V量程,电流表应选用________A量程知识点用“伏安法”测灯泡电阻5.小明实验中发现当小灯泡的电压、电流越大时小灯泡的电阻也越大,原因是（）A.小灯泡的电阻与电压、电流有关B.灯丝的长度改变了C.灯丝的横截面积改变了D.灯丝的温度改变了6.在用伏安法测量小灯泡的电阻时,小明连好最后一根导线发现小灯泡就强烈发光,原因是:________________、________________________7.为测量一个标有“8V0.4A”的小灯泡的电阻,小花同学设计了如图所示的电路,现有实验器材如下电压表V1:量程0~3V电压表V2:量程0~15V电流表A1:量程0~0.6A电流表A2:量程0~3A滑动变阻器R1:“10Ω2A滑动变阻器R2:“50Ω1A”电源(电压恒为12V)一个、开关一个、导线若干.要安全准确地测量多组数据,需要选择合适的实验器材,其中电压表应选用________(填“V1”或“V2");电流表应选用________ (填“A1”或“A2”);滑动变阻器应选用________(填“R1”或”R2”)能力在线8.(易错题)某同学在家用“伏安法测电阻”的实验来探究小灯泡灯丝的电阻时,根据收集到的数据画出的图象如图所示,下列结论正确的是( )A.灯泡两端电压增大时,灯丝电阻随着电流的增大而增大B.灯丝电阻增大时,电流随着灯泡两端电压的增大而减小C.灯泡两端电压一定时,电流随着灯丝电阻的增大而减小D.电流一定时,灯丝电阻随着灯泡两端电压的增大而增大9.如图所示,一同学做测量小灯泡的电阻实验时把电压表与电流表的位置接错了.闭合开关后电路可能发生的现象是（）A.电流表和电压表都烧坏B.先烧坏电流表,再烧坏电压表C.电流表烧坏,电压表正常D.电压表烧坏,电流表正常10.在用伏安法测电阻的实验中,小星同学连接完实验电路,闭合开关,当调节滑动变阻器的滑片时,小星发现电压表和电流表的示数变化相反,已知实验中使用的电源是稳定电源,电源两端电压保持不变,则出现这一现象的原因是电压表接到了________的两端11.小华用“伏安法”测电阻:(1)请用笔画线代替导线,将如图甲所示的实物电路连接完整(2)在连接电路时,开关应断开,滑动变阻器滑片P应位于________(填“A”或“B”)端(3)闭合开关,滑动变阻器的滑片P移动到某位置,电压表的示数为1.5V,电流表的示数如图乙所示,其示数为________A,则R的阻值是________Ω.实验中需要多次测量求平均值的目的是________12.为完成“测定小灯泡正常发光时电阻”的实验小柯同学选取了相应器材,小灯泡上标有2.5V”字样(1)如图甲电路无法正常完成实验,有一处导线连接错误,错误导线是________(填“①”或“②”）(2)改正电路后,小柯调节滑动变阻器使小灯泡正常发光,此时电流表的示数如图乙,则灯泡正常发光时的电阻是________Ω拓展在线13.如图为小明做“伏安法测电阻”的实验电路图,图中有电④流表(量程0~0.6A,03A)、电压表(量程0~3V 0~15V)、滑动变阻器(阻值变化范围0~12Ω)、被测电阻R(约6Ω,按6Ω计算)及由三节新干电池串联组成的电源.若实验要求电表指针不超过其量程,且几次测量指针都偏转过电表刻度盘的中央刻度线,则滑动变阻器连入电路的阻值至少为( )A.1.5ΩB.2ΩC.2.5ΩD.3Ω答案1.D2.D3.C4.滑动变阻器略断开15 0-15 0-0.65.D6.连接电路过程中电路没有断开变阻器的滑片没有移到最大阻值处7.V2 A1 R28.A9.C10.滑动变阻器11.断开 B 0.3 5 减小误差12.② 513.D。
人教版物理九年级全册第十七章欧姆定律全章同步测试题含答案
人教版物理九年级全册 第十七章 欧姆定律 全章同步测试题一、选择题1．在如图所示的电路中，闭合开关S ，电压表示数为U ，电流表的示数为I ，两电阻的阻值分别为R 1与R 2，则下列关系正确的是( )A.U I ＝R 1B.U I＝R 2 C.U I ＝R 1＋R 2 D.U I ＝R 1R 2R 1＋R 22．)实验室中所使用的电流表是由小量程电流表改装而成。
在图甲中满偏电流(即小量程电流表允许通过的最大电流)I g ＝3 mA 的电流表，其电阻R g ＝10 Ω，现借助一个定值电阻R 0把它改装为一个量程为3 A 的电流表，如图乙所示，下列判断正确的是( )A ．达到满偏时两端电压0.03 V ，R 0约100000 ΩB ．达到满偏时两端电压0.03 V ，R 0约0.01 ΩC ．达到满偏时两端电压30 V ，R 0约100000 ΩD ．达到满偏时两端电压30 V ，R 0约0.01 Ω3. )(多选)如图所示，电源电压不变，闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列说法正确的是( )A ．电压表V 的示数不变，电流表A 2的示数变小B ．电流表A 1的示数变大，电流表A 2的的示数变小C ．电压表V 的示数与电流表A 2的示数的比值变大D ．电流表A 1的示数与电流表A 2的示数的差值不变4．小明设计了如图所示的电路测未知电阻的阻值，其中不可行的是( )5．利用如图所示的电路，测量R x 的阻值。
电源电压保持不变，S 是单刀双掷开关，R ′是电阻箱，R 0是已知阻值的电阻，R x 是待测电阻。
将开关S 拨到a ，电流表的示数为I ；再将S拨到b ，调节电阻箱R ′的阻值，当电流表的示数为I 2时，读出电阻箱的阻值为R ，则被测电阻R x 的阻值是( )A.R ＋3R 02 B ．R C.R －R 02 D.R －R 0R ＋R 06．电路中有一个滑动变阻器，现测得其两端电压为9 V ，移动滑片后，测得其两端电压变化了6 V ，如果通过滑动变阻器的电流变化了1.5 A ，则( )A ．移动滑片前滑动变阻器接入电路的阻值是4 ΩB ．移动滑片后滑动变阻器接入电路的阻值是4 ΩC ．移动滑片后滑动变阻器两端的电压一定为3 VD ．移动滑片后滑动变阻器两端的电压可能为15 V二、填空题7．在如图所示的电路中，电源电压保持不变。
2022年人教版九年级物理第十七章欧姆定律同步训练试题(含答案及详细解析)
人教版九年级物理第十七章欧姆定律同步训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持不变，当开关S接a时，电流表A2上的示数与A1上的示数之比为5:3，当开关S接b时，电流表A2上的示数与A1上的示数之比为3:2，则电阻R2与R3阻值之比为（）A．3:4 B．4:3 C．9:10 D．5:22、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A．“伏安法”测电阻的实验原理是：由欧姆定律得到R=U IB．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系3、如图所示，当变阻器的滑片向右移动时（）A．电压表示数变大，电流表的示数变小B．电压表示数不变，电流表的示数变小C．电压表示数变小，电流表的示数变小D．电压表示数变大，电流表的示数变大4、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“20Ω，1A”字样，实验中该同学填写的实验数据如下表所示。
①该同学测得此电阻的阻值约为10Ω；②序号：“3”的实验中，滑动变阻器与待测电阻的阻值之比为1：2；③序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；④仅用该同学的实验器材就能探究电流与电压的关系。
上述关于实验的几种说法中正确的是（）A ．①④B ．③④C ．①②④D ．①③5、在图（a ）、（b ）所示的电路中，电源电压相同且不变，电阻R 2的阻值大于电阻R 3的阻值，则下列关于电流表A 1、A 2和A 3示数的说法中正确的是（ ）A ．电流表A 1的示数一定等于A 2的示数B ．电流表A 1的示数可能小于A 3的示数C ．电流表A 2的示数一定小于A 3的示数D ．电流表A 2的示数可能等于A 3的示数6、如图所示，已知0123n 20113ΩR R R R R R =======…，a 2ΩR =。
人教版九年级物理全一册《第十七章 第3节 电阻的测量》作业同步练习题及参考答案
U=3 V 时,电路中的电流约为 0.6 A,所以为了使测量时能较准确地读数,电流表选用 0~0.6 A,电压表 选用 0~3 V。 3.解析 本题考查伏安法测电阻实验。(1)用伏安法测定值电阻的阻值,电压表应与定值电阻并联测电 压,电流表串联在电路中测电流,为提高测量的精确度,要多次测量取平均值,故应将滑动变阻器串联 在电路中。(2)题图乙中,电压表选用 0~3 V 量程,分度值为 0.1 V,示数为 2.0 V;电流表选用 0~0.6 A 量 程,分度值为 0.02 A,示数为 0.10 A,根据欧姆定律,由电压表示数和电流表示数算出的电阻为 R=�� = 2.0V =20 Ω。(3)在题图甲中,电压表与滑动变阻器并联,故电压表实际测量的是滑动变阻器的电压。
(2)Rx=(�
-� 0)� �0
0
8
A.0~0.6 A 和 0~15 V B.0~3 A 和 0~15 V C.0~0.6 A 和 0~3 V D.0~3 A 和 0~3 V 3. 伏安法测定值电阻的实验。 (1) 请在方框内画出实验电路图。
甲
3
乙
(2) 图甲是小红连接的电路。某次实验电压表、电流表示数如图乙所示,电压 U=
V,电流 I=
培优促能 1.BC 选项 A 中两电阻串联,电压表测 R0 两端的电压,滑动变阻器处于最大阻值处时可以测出两端 的电压,但其他位置无法测出或准确知道滑动变阻器接入电路中的电阻,所以无法利用串联电路的特 点和欧姆定律求出 Rx 的阻值,故 A 不正确;选项 B 中两电阻串联,分别利用电流表测出滑片位于最大 阻值处和阻值为 0 时电路中的电流,根据电阻的串联和欧姆定律表示出电源的电压,利用电源的电压 不变得出等式即可求出 Rx 的阻值,故 B 正确;选项 C 中当开关 S1 闭合时,电路为 R0 的简单电路,电流 表测电路中的电流,根据欧姆定律表示出电源的电压,当 S1 断开时,两电阻串联,电流表测电路中的电 流,利用电源的电压不变得出等式即可求出 Rx 的阻值,故 C 正确;选项 D 中当开关 S2 闭合或断开时,电 压表始终测电源的电压,无法得出 Rx 两端的电压和通过的电流,测不出 Rx 的阻值,故 D 不正确。故选 B、C。 2.C 对电流表和电压表来说,量程越小,读数越准确,根据题目所给条件,U 总=4.5 V,由于滑动变阻器 的分压作用,所以被测电阻两端的电压完全可以低于 3 V,由 I=�� 可知,由于被测电阻 R 约为 5 Ω,当
人教版九年级物理全一册 第17章 欧姆定律章节17.3 电阻的测量同步训练(含答案)
电阻的测量1.一个阻为1Ω的电阻与一个阻值为1000Ω的电阻串联，其总电阻为（）A. 大于1000ΩB. 大于1Ω且小于1000ΩC. 小于1ΩD. 无法确定2.下面说法错误的是（）A. 闭合开关后将滑动变阻器移动到阻值最大处之后就可以进行灯泡电功率的测量B. 伏安法测量小灯泡的电阻的测量原理是R=U/IC. 利用ρ=m可以测量小石块的密度VD. 利用二力平衡的可以测量出滑动摩擦力的大小3.实验室测导体电阻的方法叫（）A. 欧姆法B. 电阻法C. 伏安法D. 以上都不是4.已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最大的（A. B. C. D.5.在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（）A. 改变电路中的电流B. 保护电路C. 改变被测小灯泡的电阻D. 改变被测小灯泡两端的电压6.如图所示，把一个5Ω和10Ω的电阻串联起来，接到电源电压为9V的电路中，则通过电阻R1的电流为（）A. 1.6AB. 0.8AC. 0.53AD. 0.6A7.如图所示的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻R x的电路是（）A. B. C. D.8.如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中Ro为阻值已知的定值电阻。
当开关S、S1闭合，S2断开时，电压表的示数为U1；当开关S、S2闭合，S1断开时，电压表的示数为U2。
则下列四个选项中Rx的表达式正确的是( )R0A. R x=U1U2R0B. R x=U2U1−U2R0C. R x=U2U1R0D. R x=U1U1−U29.如图所示的四个电路中，R0为已知阻值的电阻，不可以测出未知电阻R x的电路是（）A. B. C. D.10.把几个导体串联起来，相当于________，所以总电阻比任何一个导体的电阻都________；几个导体并联起来，总电阻比任何一个导体的电阻都________，这是因为把导体并联起来，相当于________．11.用如图所示的电路及电阻箱测量小灯泡电阻时，若每次只能接入其中的一个，则应首先将________(选填“电阻箱”“灯泡”)接入电路的M、N之间，读出电流表示数I，然后将另一个接入M、N之间并使得电流表读数________(选填“大于”“等于”或“小于”)I.12.小明想利用一块电流表和阻值已知的电阻R0测量电阻R X的阻值。
人教九年级物理17.2 欧姆定律 同步练习(含答案)
17.2 欧姆定律同步练习基础巩固知识点一欧姆定律1.根据欧姆定律，下列说法中正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越大C.通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D.导体两端的电压为零时，电阻值也为零U，下列说法中正确的是（）2.从欧姆定律可以导出公式R=IA.当电压增大为原来的2倍时，电阻R增大为原来的2倍B.当电流增大为原来的2倍时，电阻R减小为原来的一半C.当电流为零时，电阻R为零D.电阻是导体的性质，不随电压、电流变化3.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图像，从图中可以看出R1与R2的大小关系是（）A.R1＞R2B.R1=R2C.R1<R2D.无法确定4.德国物理学家总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为的单位。
知识点二欧姆定律的简单计算5.一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（）A.4 VB.10VC.2.25VD.100v6.已知家庭电路电压为220V，将一只工作时电阻为1100Ω的白炽灯接在电路中，则闭合开关后通过白炽灯的电流为A。
7.某导体两端的电压为3V时，通过它的电流为100mA，这个导体的电阻为Ω。
8.(2019·赤峰中考)某段金属丝两端电压为6V时，通过它的电流为0.3A;当该金属丝两端电压降为4V时，通过它的电流为A;当该金属丝两端电压降为0V时，它的电阻为Ω。
9.(2019长春中考)如图所示，电阻R1的阻值为10Ω.闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V。
求:(1)电源两端的电压。
(2)通过电阻R1的电流。
能力提升10.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（）A.A导体的电阻为10ΩB.B导体的电阻为10ΩC.A导体两端电压为3V时，通过A导体的电流为0.3AD.B导体两端电压为3V时，通过B导体的电流为0.6A第10题图第12题图11.有两个电阻分别在各自的电路中，它们两端的电压之比为1:2，通过它们的电流之比为1:4，则两个电阻的阻值之比为（）A.1:2B.2:1C.1:8D.8:112.如图是酒驾检测中酒精测试仪的简化电路图。
2020年人教版九年级物理上册第17章《欧姆定律》同步练习卷带答案
2020年人教版九年级物理上册第17章《欧姆定律》同步练习卷一、选择题1．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A．B．C．D．2．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A3．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲＝0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A4．如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（）A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等B．图（b）中，当电压U为3V时，乙的电阻为5ΩC．图（c）中，当电压U为2V时，干路总电流为0.6AD．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小5．如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大6．在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数不变7．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|8．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（）A．电路中电流表的读数随拉力的增大而减小B．电路中电压表的读数随拉力的增大而减小C．滑动变阻器PB段R1的阻值随拉力增大而减小D．把电压表改成拉力计时表盘刻度均匀9．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电压表的示数不变，电流表A1的示数变小B．电压表的示数变大，电流表A1的示数变大C．电流表A1的示数和电流表A2的示数同时变小D．电流表A1的示数和电流表A2的示数同时变大10．如图所示，电源电压为U，有两只完全相同的灯泡L1、L2，当只闭合S2时，Ⓐ表示数为I，则下列说法正确的是（）A．只闭合S1、S2时，Ⓐ表示数为B．只闭合S2、S3时，Ⓐ表示数为IC．只闭合S2、S3时，V表示数为UD．只闭合S1、S2时，V表示数为二、填空题11．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙＝。
人教版九年级物理十七章欧姆定律(电阻的测量专题 含答案).doc
人教版九年级物理十七章欧姆定律（电阻的测量专题含答案）一、伏安法测电阻1.如图所示是四位同学设计的用伏安法测电阻R的电路图,其中正确的是( )2.小亮用“伏安法”测小灯泡的电阻,小灯泡额定电压2.5V,电源电压4.5V。
(1)请用笔画线代替导线,将如图所示的实物电路连接完整。
(2)在连接电路时,开关应______滑动变阻器滑片P应位于_____(选填“A”或“B”)端3)闭合开关,移动滑动变阻器的滑片P,当电压表的示数为2.5V时,电流表示数如图所示此时小灯泡的电阻约为______Ω(保留一位小数);他把多次测量的电流值和电压值绘制成I-U图象,发现/-U图线是一条曲线,原因是________________________(4)如果还想测量额定电压为3.8V的小灯泡损杯, 正常发光时的电阻,但是电压表的0-15V量程已损坏，在不改变原器材的情况下,你的办法__________________________________________3.用伏安法测量某定值电阻R的阻值。
(1)请按照如图甲所示的电路图,以笔画线代替导线,完成图乙的电路连接(2)根据实验需求在设计一个记录表格并将某次实验的电表示数及计算结果填入表中二、测电阻的其他方法4.现有一个阻值为20Ω的定值电阻R。
,一个电压约为15V的电源,一个量程为0-1A 的电流表个单刀双掷开关及导线若干。
请你利用上述器材设计实验,测出未知电阻R,(约为100)的阻值。
要求(1)画出实验电路图(2)写出主要的实验步骤和需要测量的物理量(3)写出待测电阻R,的数学表达式(用已知量和待测量表示)。
5.某同学利用如图所示的电路来测量一未知Rx(1)请用笔画线代替导线,将图中实物电路连接完整(2)闭合开关后,当滑动变阻器的滑片向左移动到某一位置时,电压表的示数为1.2V,电流表的示数如图所示,则I=_________A(3)该同学又设计了如图所示的测量电路同样可以测量未知电阻,其中R。
2019年秋人教版物理九年级上册同步第十七章欧姆定律 第3节电阻的测量
图17－3－4
U/V
1.40 1.60 1.80
2.00
I/A R/Ω 亮度
0.45 0.47 3.11 3.40 暗→亮
0.49 3.67
0.50 __4._0_0
(2)根据表格中的数据可得出灯丝电阻随温度变化的规律是 ____灯__丝__温_度__越_高__，_灯__丝__电_阻__越_大_______________。
第十七章 欧姆定律
第3节 电阻的测量
第十七章 欧姆定律
第3节 电阻的测量
知识要点分类练 规律方法综合练
知识要点分类练
知识点 伏安法测电阻
1．在“伏安法测电阻”的实验中，其原理是__R_＝__UI ___，所需 要的器材有新干电池(2节)、开关(1个)、未知电阻(1个)， 除此之外，还缺少___电__流_表__和__电__压_表___。
[答案]如图所示
图17－3－7
(2)闭合开关后，发现电流表示数为零，电压表指针有明显偏转， 则电路中发生断路的器件是___电_阻__R__。
(3)排除电路故障后开始实验。前两次的实验数据已填在下面的 表格内，第3次实验时电流表的示数如图17－3－8所示，请将下 面表格中的空白处填写完整。
(计算结果保留一位小数)
[答案]如图所示
(2)电路完善后，调节滑动变阻器的滑片P，当电压表的示数 为3.8 V时，电流表示数如图乙所示，其示数为___0_.3_2___A， 此时小灯泡的电阻为___11_._8_8__(保留两位小数)Ω 。 (3)实验中所提供的滑动变阻器的规格分别为A(5 Ω 2 A)、 B(20 Ω 1 A)、C(100 Ω 0.1 A)，则应选择滑动变阻器 ____B____(选填“A”“B”或“C”)。
人教版九年级物理17.3电阻的测量同步练习 含答案
人教版九年级物理17.3电阻的测量同步练习含答案基础演练1.下列图象中,能正确描述小灯泡U一I关系的是( )2.在“测量小灯泡电阻”实验中,某同学连接好电路闭合开关后,发现小灯泡不亮,但电流表有示数接下来应进行的操作是( )A.更换小灯泡B.更换电源C.检查电路是否断路D.移动滑动变阻器滑片,观察小灯泡是否发光3.小明同学练习用伏安法测电阻,他所测电阻的阻值约为2Ω.电压表的量程为3V,电流表的量程为3A.测量结束后,他得到的结论是待测电阻的阻值为10Ω,则他在测量中所出现的错误可能是( )A.电压表和电流表的位置接反了B.他没有多次测量取平均值,致使误差过大C.电压表按15V量程读数,电流表按3A量程读数D.电压表按15V量程读数,电流表按0.6A量程读数4.【实验名称】用电流表和电压表测电阻【实验器材】电压恒为3V的电源、电压表、电流表、标有“20 Ω2A”字样的滑动变阻器,待测电阻R2、开关、导线若干【实验原理】________【实验步骤】如图所示(1)小明按如图甲所示的电路图连接电路;(2)闭合开关,发现电流表示数如图乙所示,则下步的实验操作是________,然后________(3)小明测出待测电阻的阻值后,向老师汇报,老师指出他实验设计中存在着不足,其不足是________(4)改进后,小明继续实验并将数据记录在表中,分析数据可知待测电阻的阻值为________Ω;还可以初步得出:电阻一定时,通过导体的电流与导体两端的电压成________(5)实验过程中,若小明将滑片P移到了如图丙所示位置,闭合开关,此时电流表的示数为________巩固提升5.在探究电路的电流规律实验时用了图中的某个电路,已知R1=R2<R3,电流表的读数分别是:A1为0.3A、A2为0.15A、A3为0.45A.测量时的电路图应是( )6.为了比较电阻R1和R2的大小,四位同学分别设计了如图所示的电路,其中不可行的是( )7.为完成“测定小灯泡正常发光时电阻”的实验,小柯同学选取了相应器材,小灯泡上标有“2.5V”字样（1）如图甲电路无法正常完成实验,有一处导线连接错误,错误导线是________(填“①”或“②”）(2)改正电路后,小柯调节滑动变阻器使小灯泡正常发光,此时电流表的示数如图乙,则小灯泡正常发光时的电阻是________欧姆8.小天同学在做“用伏安法测电阻”的实验时,除了滑动变阻器的铭牌不清楚之外其他实验器材齐全且完好,电源电压不变,电流表和电压表对电路的影响均忽略不计.以下是他的实验过程,请回答下列问题:(1)小天连接了如果图甲所示的电路测量待测电阻R2的阻值,请指出电路连接的错误之处:________________.(写出一种即可)(2)更正电路之前,小天发现可以利用甲图所示的电路来测量滑动变阻器的最大阻值;他闭合开关,读出电压表的示数为10V,电流表的示数为0.2A,则可计算出滑动变阻器的最大阻值为________Ω(3)小天按照图乙所示电路图正确连接好电路后,为了减小实验误差,他选用了合适的量程进行了多次测量,以下是他的实验记录.第一次:当滑动变阻器的滑片位于最左端时,电压表的指针位置如图丙所示;第二次:当滑动变阻器的滑片位于某位置时,电流表的示数为0.58A,电压表的指针位置如图丁所示;第三次:当滑动变阻器的滑片位于最右端时,电流表的示数为1.1A,则R2的平均阻值为________Ω(精确到0.1Ω)能力提升9.(多选)未知电阻R2的阻值不小于5Ω,电源由两节干电池串联组成除了开关、导线外,可供使用的实验器材有:电压表(量程0-15V,0-3V),电流表(量程0-3A,0-0.6A),滑动变阻器R(20Ω,1A),阻值已知且大小不等的定值电阻R1和R2.小明同学利用了上述器材设计了测量未知电阻Rx 的四种实验电路,其中可以测出未知电阻Rx的是( )10.小张在用“伏安法”测小灯泡的电阻实验中,连接了如图甲所示的实物图(1)闭合开关前,应向________(填“A”或“B”)端调整滑动变阻器的滑片,使电路中的电流在开始测量时最小(2)测量过程中,某一次的电流值如图乙所示,则电流值是________A.这时,灯丝突然烧断,则电压表的示数________(填“变大”“变小”或“不变”).换相同规格的灯泡,重测的数据如表所示,并绘出I-U图象如图丙的图线A所示(3)依据表格中的数据,小张求出小灯泡电阻的平均值,你同意这种做法吗?说出你的理由:________________(作出判断并说出理由)(4)另外一组同学用相同的器材和电路图也做这个实验时,由于接线错误,根据测量的数据绘出的I-U图象如图丙的图线B所示.你认为错误的原因可能是________________11.小明同学利用如图所示的器材，做“用电压表、电流表测小灯泡电阻”的实验。
《第17章 欧姆定律》综合练习(含答案)-2024-2025学年人教版物理九年级全一册
第17章欧姆定律1、下列关于电流跟电压、电阻的关系说法正确的是( )A．电流一定与电压成正比 B．电流一定与电阻成反比C．电压一定时，电流跟电阻成反比 D．电阻一定时，电压跟电流成反比2、如图所示电路中，电源电压恒定，断开S1、S2，闭合S2，两电表均有示数；若断开S2，闭合S1、S3，此时两电表的示数与前者相比( )A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大3、如图所示，电源电压保持不变。
当开关S1闭合、S2断开时，电流表的示数为0．2 A；当开关S1、S2都闭合时，电流表的示数为0．8 A。
则电阻R1与R2的比值为( )A．1︰3 B．3︰l C．2︰3 D．3︰24、如图所示电路中，把一根粗细均匀的电阻丝变成圆环，A、B、C、D是环上四等分点，当闭合开关S后，滑片由B经C滑至D的过程中，电流表示数将:（）A．由小变大 B．先变大后变小 C．由大变小 D．先变小后变大5、三个电阻并联后的总电阻值:（）A．一定比其中任何一个电阻值都大 B．一定比其中任何一个电阻值都小C．一定等于各电阻的倒数之和; D．一定比其中最小的电阻值大，比其中最大的电阻值小6、如图所示，电源电压不变，电路中的电阻为R，电压表的读数为U，若要使电压表的读数变为U，则下列方法可取的是:（）A．在AC间串联一个阻值为3R的电阻 B．在CD间串联一个阻值为3R的电阻C．在CD间并联一个阻值为3R的电阻 D．在DB间串联一个阻值为的电阻7、如图所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求:（）A．保持R′滑片位置不变B．保持R两端电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中电流不变8、有一个阻值Rx已看不清的电阻器，现要测出它的电阻值．某同学用现有的器材：电压表和电流表各一只，已知阻值的电阻R一只、电池组一个、开关两个、导线若干条，连接成图8-83所示的四个电路，其中不能测出阻值Rx的是:（）9、如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0－3 V，0－15 V)．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 ( )A．1：5 B．5：1 C．1：4 D．4：110、如图所示，电源电压为4.5 V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列可能出现的情况是 ( ) A．△U1＝0V，△U2＝2V，△U3＝1 V B．△U1＝0V，△U2＝2V，△U3＝2VC．△U1＝0.5 V，△U2＝1 V，△U3＝1.5 V D．△U1＝0.2 V，△U2＝1 V，△U3＝0.8V11、有两个阻值相同的电阻，它们串联时的总电阻是并联时总电阻的________倍．12、如图所示电路，电阻R1= 6欧，开关断开时，电压表示数为9伏，此时电流表的示数为开关闭合时的3/4，则电阻R2= ________欧，电源电压U = ________伏．13、两电阻串联时总电阻是36欧，并联时总电阻是8欧，这两个电阻分别是________和________．14、如图所示，电路中的电源电压不变，电阻R = 10欧，闭合开关S后，电流表的读数为I，当将一个阻值为________欧的电阻与电阻R________联时，电流表的读数为2I．15、电阻R1= 10欧，R2= 20欧，串联后接在电压为9伏的电源上，通过R1的电流强度是________安；并联后再接到上述电源上，这时通过R2的电流强度是________安，通过电源的电流强度是________安．16、如图是关于电阻A、B的I－U图像．由图可知，电阻值较大的电阻是_______Ω．若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是_______A，此时电路总电阻值是_______Ω．17、利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R x 的阻值，调节滑动变阻器使电压表示数保持不变，得到了I 与R 的关系图像，如图乙所示．由图像可以得出的结论是_______；此次实验中，电压表的示数始终保持_______V 不变．18、如图所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5 A ，则R 1的电阻值为_______Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V ，则R 2的电阻值为_______Ω；如果电路中只闭合S 3，电压表示数是_______V ．19、如图所示，两电阻接入电路，在图中○内填上电压表或电流表．20、如图所示，R 1 = 15欧，电压表示数为6伏，电流表示数为0.2安．已知图中矩形框内的电阻只能是下面四个电阻中的两个的连接，这四个电阻是：R 2 = 10欧，R 3 = 20欧，R 4 = 40欧，R 5 = 120欧，问矩形框内是哪两个电阻？怎样连接？作图表示．21、图甲是测量定值电阻R 的实物连接图(缺一根导线)。
九年级物理上册《第十七章 欧姆定律》同步练习题及答案-人教版
九年级物理上册《第十七章欧姆定律》同步练习题及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点回顾一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。
4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。
二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的简单计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。
2.再判断各电表测量的对象。
3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。
巩固练习一、单选题1．关于电流、电压和电阻，下列说法中正确的是（）A．电流是电荷定向移动形成的，所以电流的方向与电荷定向移动的方向相同B．通过导体的电流一定与导体两端的电压成正比C．由欧姆定律可得R=UI，但是导体的电阻与它两端的电压和电流无关D．电压是形成电流的原因，所以电路中有电压就一定有电流2．如图所示电路中，电流表、电压表均有一定示数，当把开关S闭合时，两表示数的变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大3．如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（）A．电压表示数变小B．电压表示数变大C．电流表A1示数变小D．电流表A2示数变小4．如图所示，将开关S闭合，电流表A1的示数为I1，电流表A2的示数为I2，R1两端的电压为U1，R2两端的电压为U2，已知I1＞I2。
