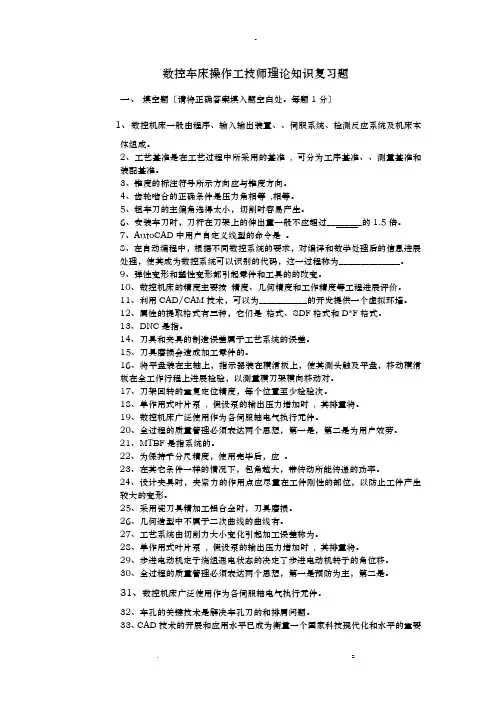

数控车床操作工技师理论知识复习题一、填空题〔请将正确答案填入题空白处。

每题1分〕1、数控机床一般由程序、输入输出装置、、伺服系统、检测反应系统及机床本体组成。

2、工艺基准是在工艺过程中所采用的基准, 可分为工序基准、、测量基准和装配基准。

3、锥度的标注符号所示方向应与锥度方向。

4、齿轮啮合的正确条件是压力角相等,相等。

5、粗车刀的主偏角选得太小,切削时容易产生。

6、安装车刀时,刀杆在刀架上的伸出量一般不应超过________的1.5倍。

7、AutoCAD中用户自定义线型的命令是。

8、在自动编程中,根据不同数控系统的要求,对编译和数学处理后的信息进展处理,使其成为数控系统可以识别的代码,这一过程称为______________。

9、弹性变形和塑性变形都引起零件和工具的的改变。

10、数控机床的精度主要按精度、几何精度和工作精度等工程进展评价。

11、利用CAD/CAM技术,可以为___________的开发提供一个虚拟环境。

12、属性的提取格式有三种,它们是格式、SDF格式和D*F格式。

13、DNC是指。

14、刀具和夹具的制造误差属于工艺系统的误差。

15、刀具磨损会造成加工零件的。

16、将平盘装在主轴上,指示器装在横滑板上,使其测头触及平盘,移动横滑板在全工作行程上进展检验,以测量横刀架横向移动对。

17、刀架回转的重复定位精度,每个位置至少检验次。

18、单作用式叶片泵, 假设泵的输出压力增加时, 其排量将。

19、数控机床广泛使用作为各伺服轴电气执行元件。

20、全过程的质量管理必须表达两个思想,第一是,第二是为用户效劳。

21、MTBF是指系统的。

22、为保持千分尺精度,使用完毕后,应。

23、在其它条件一样的情况下,包角越大,带传动所能传递的功率。

24、设计夹具时,夹紧力的作用点应尽量在工件刚性的部位,以防止工件产生较大的变形。

25、采用瓷刀具精加工铝合金时,刀具磨损。

26、几何造型中不属于二次曲线的曲线有。

智慧树答案工程制图基础知到课后答案章节测试2022年

智慧树答案工程制图基础知到课后答案章节测试2022年

绪论1.当投射线与投影面垂直时的投影法称为()。

答案:正投影法2.当直线或平面()于投影面时,其投影积聚为一点或一条直线。

答案:垂直3.哪些属于机械图样?答案:装配图;零件图4.正投影法属于平行投影法。

答案:对5.中心投影法投射线相互平行。

答案:错6.当空间直线或平面平行于投影面时,它的投影反映直线的实长或平面的实形,这样的投影性质称为全等性。

答案:对7.在国际运输中,精密仪器和贵重物品适用的运输方式是()答案:航空运输8.在班轮运输中,对活牲畜一般采用()作为一个计费单位收费答案:单件货物9.全部损失分为共同海损和单独海损。

()答案:错10.不清洁提单是提单本身存在表面污损严重的提单。

()答案:错11.在海运提单的收货人栏内有“To order”字样的提单,该提单称之为()答案:指示提单12.以下险种中,属于一般附加险的是()。

答案:淡水雨淋险;偷窃提货不着险;短量险13.“四固定”是班轮运输的基本特点。

()答案:对14.海运货物,实际装船日期为5月5日,迟于L/C规定的最迟装运期4月30日,但仍在L/C有效期5月10日内,出口人要求承运人或其代理人将提单日期填成4月30日,这种提单称()。

答案:倒签提单15.某公司出口一批茶叶,在海运途中遭遇暴风雨,致使一部分茶叶发霉变质,这种损失属于()答案:单独海损16.本来没有义务的第三方进行救助,救助成功后支付给第三方的费用属于施救费用。

()答案:错17.保险公司承担保险责任的期间通常是()答案:仓至仓期间18.按中国人民保险公司海洋货物运输保险条款的规定,在三种基本险别中,保险公司承担赔偿责任的范围是()答案:一切险最大,其次是水渍险,再次是平安险19.投保人在投保时应考虑以下因素()。

答案:运输路线;货物的特性;货物的包装;运输季节20.按CIF和FOB条件订立的进出口货物买卖合同,都由进口方负责投保。

()答案:错21.对于共同海损所作出的牺牲和支出的费用,应由()。

机械工程图学-装配图(由装配图拆画零件图)

机械工程图学-装配图(由装配图拆画零件图)
《机械工程图学基础教程习题集》 P118 ~120(A3)
Wang chenggang
8-23/163
8.2 装配图的表示方法
作业
《机械工程图学基础教程习题集》 P105、P106(A3)
Wang chenggang
8-24/163
④ 分离泵体。将泵体的主视图和左视图从装配图中分离出来,如图 8-29所示。特别要注意的是,在分离出来的视图中,应补画出原来被其 他零件挡住部分的投影。
Wang chenggang
8-12/163
8.8 由装配图拆画零件图—8.8.2 拆画零件图举例
图8-39 分离泵体零件
Wang chenggang
Wang chenggang
8-1/163
8.8 由装配图拆画零件图—8.8.1 拆画零件图的步骤
8.8.1 拆画零件图的步骤
1. 拆画零件图的步骤 拆画零件图时一般按以下步骤进行:
(1)读懂装配图。 (2)分析各零件的形状、结构、功能,从装配图中 分离出要拆画的零件的相关视图。 (3)确定零件的表达方案。 (4)选择图幅、比例,画出零件图。
从齿轮油泵中拆出泵体过程演示
Wang chenggang
8-9/163
8.8 由装配图拆画零件图—8.8.2 拆画零件图举例
(2)分析零件的形状、结构并分离零件
Wang chenggang
8-10/163
8.8 由装配图拆画零件图—8.8.2 拆画零件图举例
① 分析1号零件泵体在部件中的作用。泵体在该部件中的主要作用为支承齿 轮轴、容纳齿轮、连接泵盖和外部进出油管路等。
8-17/163
8.8 由装配图拆画零件图—8.8.2 拆画零件图举例

机械制图习题集项目10 绘制装配图——答案

机械制图习题集项目10 绘制装配图——答案

项目10 绘制装配图1.千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具,常用于汽车修理及机械安装中(见装配示意图)。

工作时,重物压于顶垫5之上,将绞杠3穿入螺旋杆2上部的孔中,旋动绞杠,因底座1不动,则螺旋杆在作圆周运动的同时,靠螺纹的配合作上、下移动,从而顶起或放下重物。

螺旋杆2的顶端安装有顶垫5,并用螺钉4加以固定。

2.明细栏3.能力目标(1)能根据装配示意图理解部件的工作原理。

(2)能根据部件的总体尺寸选择合适的图幅。

(3)在装配图中能正确处理零件间的位置关系。

(4)能根据部件特点选择合理的表达方案。

(5)能为装配图标注合理的尺寸及技术要求。

4.任务要求(1)恰当地确定部件的表达方案,清晰地表达部件的工作原理、装配关系及零件的主要结构形状。

(2)正确地标注装配图上的尺寸和技术要求。

(3)应先画装配草图,然后再画装配工作图。

班级:姓名:学号5.任务指导(1)仔细阅读每张零件图,想出零件的结构形状;参阅部件装配示意图,弄清部件工作原理、各零件间的装配关系和零件的作用。

(2)选定部件表达方案后,可先画主体零件,然后按装配顺序拼画出装配图。

注意正确运用装配图的规定画法、特殊表达方法和简化画法等。

(3)注意装配结构的合理性以及相关零件间尺寸的协调关系。

(4)标注必要的尺寸,编写零(部)件序号,填写明细栏、标题栏和技术要求。

(5)明细栏衔接在标题栏上方,当上方位置不够时可续接在标题栏左方,明细栏中的序号应按自下而上顺序排列,并应与图上的序号一致。

6.装配示意图读懂柱塞泵装配图,拆画泵体1和阀体6的零件图。

1.工作原理柱塞泵是用来提高油压的部件。

阀体6下部连接进油管,与油箱接通,油箱内油压为常压;前部连接出油管,与用油设备接通。

柱塞11与曲柄(图上未画出)用Φ8销子连接,曲柄带动柱塞11作左右往复运动。

当柱塞11向右移动时,泵体1的内部压力降低,在大气压力的作用下,油就从油箱压入进油管,并推开下阀瓣2,进入泵体内腔;当柱塞11向左移动时,下阀瓣2受压关闭,内腔油压急剧升高,顶开上阀瓣3,进入阀体6的上部,油从前面出口流出,经过出油管通向用油设备。

机械制图习题集答案(高教四版)——装配图

机械制图习题集答案(高教四版)——装配图

装配图的作用和内容装配图中的尺寸零件序号及明细栏装配结构的合理性装配图的画法看装配图及拆画零件图的方法装配图中的视图装配图:表达机器或部件的图样。

装配图表达机器的工作原理、零件间装配关系、零件主要结构形状以及装配、检验、安装时所需尺寸数据、技术要求。

球阀拆装演示装配图的内容1.一组图形表达机器工作原理、零件间装配关系、零件主要结构。

2.几类尺寸性能、装配、总体、安装等尺寸。

3.技术要求装配、检验、使用等方面的要求。

4.标题栏、零件序号和明细栏装配图中的视图除已讨论的机件各种表示法,还有一些表达机器的特殊表示法。

视图、剖视、断面规定画法特殊表示法•各种视图、剖视、断面等表示方法,都适用于装配图。

•为表达零件间的装配关系,剖切平面必须包含装配干线。

滑动轴承装配图装配图的规定画法同一零件的剖面线方向和间隔应一致;相邻零件的剖面线应区分(改变方向或间隔)。

简化画法和特殊画法1.沿结合面剖切画法与拆卸画法。

例1、例22.装配图中的螺栓、螺钉连接等相同的零件组或零件,可只详细画一处,其余只需表示其装配位置。

例13.对实心杆件和标准件(如螺栓),当剖切平面通过其轴线或对称面剖切时,只画这些零件外形。

例1、例24.可单独画出某一零件的视图,但需注出该零件的视图名称,指明投影方向,注上相同的字母。

例15.简化画法工艺结构(圆角、倒角、退刀槽等)可不画。

6、当剖切平面通过的部件为标准产品或部件以由其他图样表示清楚时,可按不剖绘制。

例如油杯7.假想画法相邻零、部件或极限位置用双点画线画出。

例1、例28.展开画法空间结构展开在平面上。

例1转子油泵滑动轴承装配图中的尺寸标注和技术要求装配图中的尺寸标注装配图中的技术要求装配图中的尺寸标注1.性能尺寸(规格尺寸):是设计和用户选用产品的主要依据。

2.外形尺寸:总长、总宽、总高3.装配尺寸:配合尺寸、连接尺寸、相对位置尺寸。

4.安装尺寸:将机器安装在基础上或部件装配在机器上所使用的尺寸。

14-8 由装配图拆画零件图

14-8 由装配图拆画零件图

§14-8 由装配图拆画零件图
例:拆画零件 1阀体的零件图。

20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离零件
1.找出该零件的各投影位置;
2.假想拆去相邻件,20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离
零件
1.找出该零件的各投影位置;
2.假想拆去相邻件,补全轮廓线;
3.想象出
零件形状;
4.添加必要的工艺结构。

合适吗? 清楚吗?
1.合适、清楚:用原方案
2.合适、不清楚:在原方案基础上作调整和补充
3.不合适:设计新方案
二、确定表达方案
将主视图改为半剖视图; 安装孔作
局部剖视。

三、标注
尺寸
1.结构分析;
2.选择尺寸基准;
3.注出全部尺寸线;
4.填写尺寸数字。

A— A
A
A
返回看装配图
