高性能计算平台 ABAQUS 算例
(完整版)Abaqus分析实例(梁单元计算简支梁的挠度)精讲
Abaqus分析实例（梁单元计算简支梁的挠度）精讲ABAQUS计畀捲导0 : 应用梁单元计算简支梁的挠度o对于梁的分析可以使用梁单元、壳单元或是固体单元。
Abaqus的梁单元需要设定线的方向，用选中所需要的线后，输入该线梁截面的主轴1方向单位矢量（x,y,z），截面的主轴方向在截面Profile设定中有规定。
注意：因为ABAQUS软件没有UNDO功能，在建模过程中，应不时地将本题的CAE模型（阶段结果）保存，以免丢失已完成的工作。
简支梁，三点弯曲，工字钢构件，结构钢材质，E=210GPa,尸0.28, p=7850kg/m3 （在不计重力的静力学分析中可以不要）。
F=10kN，不计重力。
计算中点挠度，两端转角。
理论解：I =2.239 X 10-5m, w中=2.769 X 10-3m B边=2.077 X 10-3。
文件与路径：顶部下拉菜单File, Save As ExpAbq00 。
一部件1 创建部件：Module, Part, Create Part, 命名为Prat-1; 3D，可变形模型，线，图形大约范围10（程序默认长度单位为m）。
2绘模型图：选用折线，从（0,0）T（2,0）T（4,0）绘出梁的轴线。
3 退出：Done。
二性质1 创建截面几何形状：Module , Property, Create Profile ,命名为Profile-1，选I 型截面，按图输入数据，1=0.1 , h=0.2 , b l =0.1 , b2=0.1 , t l=0.01 ,t 2 = 0.01 , t 3=0.01 ,关闭。
2 定义梁方向：Module , Property , Assign Beam Orientation ,选中两段线段，输入主轴 1 方向单位矢量(0,0,1)或(0,0,-1) ，关闭。
3 定义截面力学性质：Module ，Property ，Create Section，命名为Section-1,梁，梁，截面几何形状选Profile-1 ,输入E=210e9 (程序默认单位为N/m2,92GPa=10 N/m)，G=82.03e9 , v0.28，关闭。
abaqus实例
一．创建部件1.打开abaqus;开始/程序/Abaqus6.10-1/Abaque CAE2.Model/Rename/Model-1,并输入名字link43.单击Create part弹出Create part对话框，Name输入link-4;Modeling Space 选择2D PlanarType 选择DeformableBase Feature 选择WireApproximate size 输入800；然后单击continue4.单击(Create Lines:connected)通过点(0,0)、(400,0)、(400,300)、(0,300)单击(CreateLines:connected)连接(400,300)和(0,0)两点，单击提示区中的Done按钮(或者单击鼠标滚轮，也叫中键)，形成四杆桁架结构5.单击工具栏中的(Save Model Database),保存模型为link4.cae二.定义材料属性6.双击模型树中的Materials(或者将Module切换到Property,单击Create Material -ε)弹出Edit Material对话框后。
执行对话框中Mechanical/Elasticity/Elastic命令，在对话框底部出现的Data栏中输入Young’s Module为29.5e4，单击OK.完成材料设定。
7.单击“Create Section ”,弹出Create Section对话框，Category中选择Beam;Type中选择Truss;单击continue按钮弹出Edit Section对话框，材料选择默认的Material-1,输入截面积(Cross-sectional area)为100，单击ok按钮。
8.单击Assign Section,框选整个模型，单击鼠标中键，弹出Edit Section Asignment 对话框中，确认Section 后面选择的是刚才创建的Section-1,单击ok，把截面属性Section-1赋予整个模型。
abaqus脊柱算例 -回复
abaqus脊柱算例-回复如何使用Abaqus进行脊柱有限元分析（引言）脊柱是人体重要的解剖结构之一，其稳定性和功能对人体的正常运动至关重要。
为了深入研究脊柱的力学行为和预测潜在的损伤，有限元分析成为了一个非常有用的工具。
本文将详细介绍如何使用Abaqus软件进行脊柱有限元分析，并通过一个实际的案例来演示相关步骤。
（背景知识）在进行脊柱有限元分析之前，我们需要先了解一些脊柱的基本知识。
人类脊柱分为颈椎、胸椎、腰椎、骶椎和尾椎五个部分，在正常情况下呈现出自然的生理曲线。
通过脊柱中的椎体、椎间盘和椎间关节等结构来负责传递载荷和保持稳定性。
这些结构的材料性质和几何特征都是有限元分析中需要考虑的重要参数。
（建立几何模型）在Abaqus中进行脊柱有限元分析，首先需要建立一个准确的几何模型。
可以使用Abaqus的建模工具手动创建脊柱的几何形状，也可以借助计算机辅助设计（CAD）软件进行建模。
对于后者，可以将CAD软件中创建的几何模型导入Abaqus中。
无论使用哪种方法，确保模型的几何形状和尺寸准确无误是非常重要的。
（材料属性）接下来，我们需要为脊柱的各个组成部分指定适当的材料属性，这些属性包括弹性模量、泊松比和密度等。
这些属性可以从文献中获取，或者通过实验测定获得。
在Abaqus中，可以通过定义材料属性实现这一步骤。
对于脊柱的不同区域，可以根据具体需要使用不同的材料属性。
（边界条件和加载）在分析前还需要指定适当的边界条件和加载情况。
脊柱的底部可以设置为约束，以模拟肌肉和其他身体组织对脊柱的固定作用。
加载可以通过施加各向同性或各向异性的载荷来模拟日常生活中的静态或动态载荷。
在Abaqus中，可以通过设置边界条件和加载应用程序来实现这一步骤。
（网格划分）网格划分是有限元分析中的关键步骤之一。
通过将脊柱模型划分为小的单元，我们可以近似地描述其结构和材料行为。
Abaqus提供了多种网格划分方法，如线性划分、四边形单元和三角形单元等。
ABAQUS算例1
ABAQUS算例1我们将通过ABAQUS/CAE完成右图的建模及分析过程。
首先我们创建几何体一、创建基本特征：1、首先运行ABAQUS/CAE，在出现的对话框内选择CreateModelDatabae。
2、从Module列表中选择Part，进入Part模块3、选择Part→Create来创建一个新的部件。
在提示区域会出现这样一个信息。
4、CAE弹出一个如右图的对话框。
将这个部件命名为Hinge-hole，确认ModelingSpace、Type和BaeFeature的选项如右图。
5、输入0.3作为Appro某imateize的值。
点击Continue。
ABAQUS/CAE初始化草图，并显示格子。
６、在工具栏选择CreateLine:Rectangle(4Line)，在提示栏出现如下的提示后，输入（0.02,0.02）和（-0.02,-0.02），然后点击３键鼠标的中键（或滚珠）。
７、在提示框点击OK按钮。
CAE弹出EditBaicE某truion对话框。
８、输入0.04作为Depth的数值，点击OK按钮。
二、在基本特征上加个轮缘１、在主菜单上选择Shape→Solid→E某trude。
２、选择六面体的前表面，点击左键。
３、选择如下图所示的边，点击左键。
４、如右上图那样利用图标创建三条线段。
５、在工具栏中选择CreateArc:Centerand2Endpoint６、移动鼠标到(0.04,0.0)，圆心，点击左键，然后将鼠标移到(0.04,0.02)再次点击鼠标左键，从已画好区域的外面将鼠标移到(0.04,-0.02)，这时你可以看到在这两个点之间出现一个半圆，点击左键完成这个半圆。
７、在工具栏选择CreateCircle:CenterandPerimeter ８、将鼠标移动到(0.04,0.0)点击左键，然后将鼠标移动到(0.05,0.0)点击左键。
９、从主菜单选择Add→Dimenion→Radial，为刚完成的圆标注尺寸。
abaqus 子程序 简单案例
abaqus 子程序简单案例1. 案例一：ABAQUS子程序在计算机辅助工程中的应用在计算机辅助工程中，ABAQUS子程序是一种被广泛应用的工具，用于求解各种复杂的物理问题。
它可以在ABAQUS有限元软件中调用，通过编写用户自定义的子程序来实现特定的功能。
下面将介绍一些常见的ABAQUS子程序案例。
2. 案例二：ABAQUS子程序在材料力学中的应用ABAQUS子程序在材料力学中的应用非常广泛。
例如，可以通过自定义的子程序来模拟材料的非线性行为、塑性变形、断裂行为等。
通过在子程序中编写相应的材料本构模型和损伤模型，可以准确地预测材料的力学性能。
3. 案例三：ABAQUS子程序在流体力学中的应用ABAQUS子程序在流体力学中也有重要的应用。
例如，可以通过自定义的子程序来模拟流体的非牛顿性、多相流动、湍流等现象。
通过在子程序中编写相应的流体本构模型和湍流模型，可以准确地模拟流体的流动行为。
4. 案例四：ABAQUS子程序在结构力学中的应用ABAQUS子程序在结构力学中也非常有用。
例如，可以通过自定义的子程序来模拟结构的非线性行为、接触和摩擦、动力响应等。
通过在子程序中编写相应的结构本构模型和接触模型，可以准确地预测结构的力学性能。
5. 案例五：ABAQUS子程序在热传导中的应用ABAQUS子程序在热传导中的应用也非常广泛。
例如，可以通过自定义的子程序来模拟材料的热传导行为、热辐射、相变等。
通过在子程序中编写相应的热传导模型和相变模型，可以准确地预测材料的热学性能。
6. 案例六：ABAQUS子程序在电磁场中的应用ABAQUS子程序在电磁场中的应用也有一定的研究价值。
例如，可以通过自定义的子程序来模拟电磁场的非线性行为、磁饱和、电磁感应等。
通过在子程序中编写相应的电磁场模型和电磁感应模型，可以准确地模拟电磁场的行为。
7. 案例七：ABAQUS子程序在声学中的应用ABAQUS子程序在声学领域中也有一定的应用。

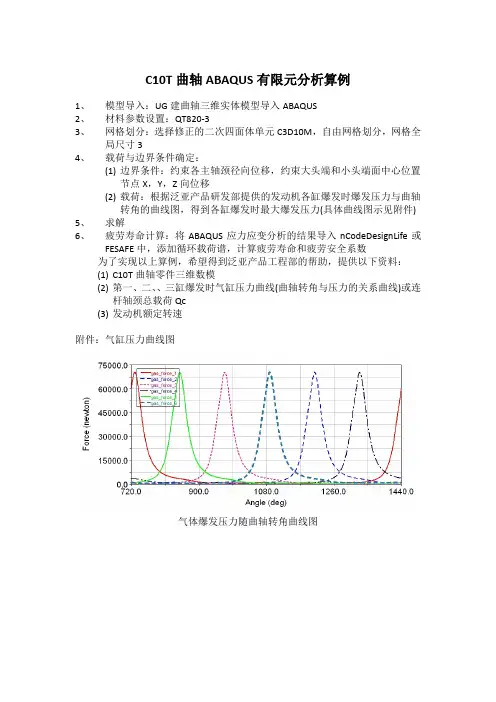

C10T曲轴ABAQUS有限元分析算例
C10T曲轴ABAQUS有限元分析算例
1、模型导入：UG建曲轴三维实体模型导入ABAQUS
2、材料参数设置：QT820-3
3、网格划分：选择修正的二次四面体单元C3D10M，自由网格划分，网格全
局尺寸3
4、载荷与边界条件确定：
(1)边界条件：约束各主轴颈径向位移，约束大头端和小头端面中心位置
节点X，Y，Z向位移
(2)载荷：根据泛亚产品研发部提供的发动机各缸爆发时爆发压力与曲轴
转角的曲线图，得到各缸爆发时最大爆发压力(具体曲线图示见附件)
5、求解
6、疲劳寿命计算：将ABAQUS应力应变分析的结果导入nCodeDesignLife或
FESAFE中，添加循环载荷谱，计算疲劳寿命和疲劳安全系数
为了实现以上算例，希望得到泛亚产品工程部的帮助，提供以下资料：
(1)C10T曲轴零件三维数模
(2)第一、二、、三缸爆发时气缸压力曲线(曲轴转角与压力的关系曲线)或连
杆轴颈总载荷Qc
(3)发动机额定转速
附件：气缸压力曲线图
气体爆发压力随曲轴转角曲线图。
(完整word版)ABAQUS实例分析
2013 年 5 月 8 日现代机械设计方法》课程结业论文（ 2011 级）题 目： ABAQUS 实例分析学生姓名 XXXX 学 号 XXXXX 专 业 机械工程 学院名称机电工程与自动化学院指导老师XX目录第一章Abaqus 简介...................................................................................................... 1...一、Abaqus 总体介绍 ......................................................................................... 1..二、Abaqus 基本使用方法................................................................................ 2..1.2.1Abaqus 分析步骤 ................................................................................. 2..1.2.2Abaqus/CAE 界面................................................................................. 3..1.2.3Abaqus/CAE 的功能模块 .................................................................. 3.. 第二章基于Abaqus 的通孔端盖分析实例 ......................................................... 4..一、工作任务的明确 ........................................................................................... 6..二、具体步骤.......................................................................................................... 6...2.2.1 启动Abaqus/CAE .....................................................................................4..2.2.2 导入零件.................................................................................................. 5...2.2.3创建材料和截面属性 ....................................................................... 6..2.2.4定义装配件........................................................................................... 7..2.2.5定义接触和绑定约束（tie ）................................................... 1. 02.2.6定义分析步1..42.2.7划分网格 (15)2.2.8施加载荷1..9.2.2.9定义边界条件2..02.2.10提交分析作业................................................................................. 2..12.2.11后处理2..2.第三章课程学习心得与作业体会....................................................................... 2..3第一章：Abaqus 简介Abaqus 总体介绍Abaqus 是功能强大的有限元分析软件，可以分析复杂的固体力学和结构力学系统，模拟非常庞大的模型，处理高度非线性问题。
abaqus介绍_带小例子
ABAQUS 入门教程1.什么是有限元对于连续的实体，或者流体，如果形状，边界条件较复杂，是不能得到位移或者应力应变的解析解的，因此提出了利用有限个单元（Finite Element）的集合来离散（Discretize）表示结构的实际几何形状，如下图，该实体由六面体单元和四面体单元(Element)组成，每一个单元代表这个实际结构的一个离散部分。
单元由节点构成，单元和单元之间通过共有的节点（Node）连接。
节点与单元的集合称为网格（Mesh）。
在一个特定网格中的单元数目称为网格密度（Mesh Density），可以很轻易地得到网格密度是和计算精度密切相关的，但是过密的网格会导致庞大的计算量，因此需要根据情况合理确定网格尺寸。
各种单元类型，不同的单元类型适用于不同的情况。
有限元求解方法：隐式方法(Implicit)由胡克定理得：=-F Kx其中F代表力矩阵，K为刚度矩阵，由每个单元的局部刚度矩阵结合得到，x为位移矩阵，代表每个节点的各个方向的位移。
隐式方法主要就是求解该方程。
位移法步骤如下：1.结构离散2.单元分析，形成单元刚度矩阵3.结构分析，形成总刚度矩阵（包含所有单元刚度矩阵）4.约束处理5.求解线性方程组，求得节点位移（求得所有节点的位移）6.根据节点位移求出各个单元的内力和应变如下图所示，桁架及其离散化模型：显示方法（explicit）显示方法与隐式方法不同，例如应用在ABAQUS/Explicit中的显示方法，并不需要求解一套方程组或计算整体刚度矩阵。
求解式通过动态方法从一个增量步前推到下一个增量步得到的，简单来说，就是假设有一个炸弹爆炸的过程，将该过程分成很多个时间增量步，从初始炸弹只有一个点开始，根据增量步一步步递推计算炸弹的冲击波膨胀的过程。
ABAQUS/Explicit适用于求解复杂非线性动力学问题和准静态问题，特别是模拟短暂、瞬时的动态时间，如冲击和爆炸问题。
2.Abaqus简介ABAQUS是国际上最先进的大型通用有限元计算分析软件之一，具有惊人的广泛的模拟能力。
(完整word版)abaqus6.12-典型实例分析
1■应用背景概述随着科学技术的发展，汽车已经成为人们生活中必不可少的交通工具。
但当今由于交通事故造成的损失日益剧增，研究汽车的碰撞安全性能，提高其耐撞性成为各国汽车行业研究的重要课题。
目前国内外许多著名大学、研究机构以及汽车生产厂商都在大力研究节省成本的汽车安全检测方法，而汽车碰撞理论以及模拟技术随之迅速发展，其中运用有限元方法来研究车辆碰撞模拟得到了相当的重视。
而本案例就是取材于汽车碰撞模拟分析中的一个小案例 ----------------------------------- 保险杠撞击刚性墙。
2■问题描述该案例选取的几何模型是通过导入已有的*.IGS文件来生成的（已经通过Solidworks软件建好模型的），共包括刚性墙（PART-wall）、保险杠（PART-bumpe）、平板（PART-plane）以及横梁（PART-rail）四个部件，该分析案例的关注要点就是主要吸能部件（保险杠）的变形模拟，即发生车体碰撞时其是否能够对车体有足够的保护能力？这里根据具体车体模型建立了保险杠撞击刚性墙的有限元分析模型，为了节省计算资源和时间成本这里也对保险杠的对称模型进行了简化，详细的撞击模型请参照图1所示，撞击时保险杠分析模型以2000mm/s的速度撞击刚性墙，其中分析模型中的保险杠与平板之间、平板与横梁之间不定义接触，采用焊接进行连接，对于保险杠和刚性墙之间的接触采用接触对算法来定义。
1.横梁（rail）2.平板（plane）3保险杠（bumper）4.刚性墙（wall）图2.1碰撞模型的SolidWorks图为了使模拟结果尽可能真实，通过查阅相关资料，定义了在碰撞过程中相关的数据以及各部件的材料属性。
其中，刚性墙的材料密度为7.83 >10-9,弹性模量为2.07 >05,泊松比为0.28;保险杠、平板以及横梁的材料密度为7.83 >0-9, 弹性模量为2.07 >05,泊松比为0.28，塑形应力-应变数据如表2.1所示。
abaqus脊柱算例 -回复
abaqus脊柱算例-回复如何使用Abaqus进行脊柱建模和分析。
脊柱是人体的重要组成部分，对于正确的姿势和身体功能具有重要作用。
因此，了解脊柱在不同荷载情况下的行为对于设计和优化人体工程学设备以及理解相关疾病的发展具有重要意义。
Abaqus是一种常用的有限元分析软件，可以用于建模和模拟脊柱的行为。
本文将介绍如何使用Abaqus 进行脊柱建模和分析。
第一步：导入脊柱的几何形状通过Abaqus的几何模块，可以导入脊柱的实际几何形状。
通常，医学影像如CT或MRI可以提供脊柱的三维表面数据。
在Abaqus中，可以使用拓扑模块或CAD工具导入这些数据，然后生成脊柱的几何模型。
第二步：定义脊柱的材料属性选择适当的材料属性对于准确模拟脊柱的行为非常重要。
人体组织是一种复杂的组合物，具有非线性和各向异性的特性。
通常，在Abaqus中使用材料模型来描述这些特性。
可以使用实验数据或文献中提供的材料参数来定义脊柱的材料属性。
根据需要可以选择线性或非线性模型。
第三步：划分网格在进行有限元分析之前，需要将脊柱模型划分为有限元网格。
Abaqus提供了多种网格划分算法和工具，用户可以根据需要选择合适的划分方法。
划分网格时，要尽量保持网格的均匀性和合理的密度，以获得准确的结果。
第四步：施加边界条件和荷载在模拟脊柱的行为时，需要考虑施加在脊柱上的边界条件和荷载。
边界条件包括固定边界和约束条件。
在Abaqus中，可以通过定义适当的约束和边界条件来实现这些。
例如，可以选择固定某些节点来模拟脊柱的固定端或支撑点。
荷载是指施加在脊柱上的外部力或力矩。
可以使用Abaqus的载荷模块来定义这些荷载。
这些载荷可以是静态的或动态的，可以模拟日常生活中的活动或特定的运动要求。
第五步：运行分析和解算一切准备就绪后，可以开始运行脊柱分析。
在Abaqus中，可以选择不同的分析类型，包括静力学分析、模态分析和动力学分析等。
根据需要选择适当的分析类型。
在运行分析之前，还需要选择适当的求解器和设置求解选项。
abaqus案例
abaqus案例
Abaqus是一种广泛使用的有限元分析软件，用于模拟各种工程问题。
以下是一个关于抗风塔设计的Abaqus案例。
针对抗风塔的设计，需要进行结构分析来确定其承受最大风荷载
的能力。
这个案例使用了Abaqus这一强大的有限元分析工具，其中包
括了以下步骤：
首先，建立三维模型。
这个模型代表了一个矩形筒体形的抗风塔，其尺寸和几何形状与实际设计一致。
其次，定义材料性能。
结构材料
是铝合金，使用Abaqus的材料数据库来定义材料的应力-应变曲线。
接下来，设置边界条件。
在这个案例中，地面为固定边界，风荷
载通过侧面分布在塔身上。
对于风荷载，使用预定义的速度和压力分布，这相当于对风场进行了划分并进行平均计算。
完成了这些步骤后，可以进行结构稳态解的计算。
在这个阶段，Abaqus将使用所定义的材料和边界条件，对模型进行处理，来计算塔
结构的稳态响应和位移。
这个过程可以帮助我们确定抗风塔当前的承载能力及其弹性变形情况。
最后，我们可以将模型加入最大风荷载，以模拟超载情况下的反应。
这可以帮助确定抗风塔的耐久性，以及可能的破坏形式。
整个过程都可以通过Abaqus快速灵活地完成，它可以模拟出各种不同的条件下的结构响应，并且提供了极为详尽的计算结果。
这可以帮助设计人员更好地优化结构设计，并确保其能够承受最大的负载。
abaqus 密封 算例
abaqus密封算例
Abaqus是一个强大的有限元分析软件，可以用于模拟和分析多种工程问题，包括结构、热、流体、力学等。
密封问题是其中的一个应用场景，可以用来模拟密封件在外部压力作用下的变形、应力分布等情况。
针对一个密封算例，可以按照以下步骤在Abaqus中进行建模和分析：
建模步骤：
1.几何建模：在Abaqus中创建密封件的几何模型，可以使用软件自带的几何
建模工具或导入已有的几何模型。
2.网格划分：对几何模型进行网格划分，生成有限元网格。
确保网格的密度足
够细致，能够准确捕捉密封件的几何特征和变形情况。
3.边界条件和加载：设置模型的边界条件，比如固定边界、施加外部压力或位
移等加载条件。
4.材料属性：定义密封件所使用的材料属性，如弹性模量、泊松比、屈服强度
等。
5.设置分析类型：选择适当的分析类型，比如静力分析、热分析等，根据问题
需要设置分析的参数和类型。
分析与后处理：
1.运行分析：在设置好加载、边界条件和材料属性后，运行分析，获取密封件
在不同加载条件下的响应。
2.结果后处理：分析完成后，对结果进行后处理，包括查看应力分布、变形情
况、接触压力、接触区域等。
Abaqus提供了丰富的后处理功能，可以对模型的响应进行详细分析和可视化。
3.结果解释和评估：根据后处理结果，评估密封件的性能，如是否出现泄漏、
变形是否在允许范围内等，并做出相应的改进或优化。
以上是对使用Abaqus进行密封问题建模和分析的一般步骤。
密封问题的复杂性取决于密封件的几何形状、材料特性和工作条件等因素，需要根据具体情况来选择合适的模型和分析方法。
abaqus算例
ABAQUS实例操作吴敏20 一、型钢梁建模剖析问题描绘一型钢梁，尺寸以下图，利用软件剖析其内力。
资料特征：弹性模量2 y2E=m, 泊松比μ =，折服强度 ? =m。
创立零件点击创立零件按钮，在对话框中设置参量如右图：模型空间设置为三维的，种类为可变性的，基本特点为实体，可拉伸，比率设为 1.生成三维模型第一，在二维的环境下，输入横截面的各点坐标，而后再输入深度6m，便可生成以下列图型：创立资料和截面属性创立资料先输入弹性模量，泊松比，以及折服应力，塑性应变，点击确认即可。
创立截面属性并给予给零件名字命名为 section-beam ，种类为实体，种类为均质，其余值保持默认，点击确认，接着选择整个零件，将截面性质给予之。
定义装置件点击装置功能模块，选择零件为非独立实体其余保持为默认值点解确认即可。
设置剖析步选择剖析步模块，点击 create instance在对话框里面，输入名字为 step,procedure type设置为general，在下拉菜单中选择staticgeneral 项，保持其余参数不变，点击确认。
定义荷载和界限条件选择荷载模块：①施加荷载在 create load 对话框中，名字设置为 load,step 项中选择为 step, 将荷载设置为pressure ，其余值保持不变，点击持续，在荷载的大小后边输入，其余参数不变，达成荷载的定义。
②定义便利条件在对话框中将 step设置为initial,将施加界限条件的方式设置为位移 / 转角，保持其余参数不变，点击确认。
在弹出的对话框中选择U1=U2=UR2=UR3=0，即对选中面施加铰接拘束，点击 ok。
相同的方式在另一边相同设置。
区分网格在列表中选择功能模块，对模型进行网格区分，将环境栏中的object项设为part ，即为零件区分网格。
切割零件切割下翼缘和腹板，用点和垂线的方法进行切割，先选中下翼缘和腹板的交点，再选中腹板上一条垂线，点击确认，相同的方法切割上翼缘和腹板。
ABAQUS算例2
对于梁的分析可以使用梁单元、壳单元或是固体单元。
Abaqus的梁单元需要设定线的方向，用选中所需要的线后，输入该线梁截面的主轴1方向单位矢量(x,y,z)，截面的主轴方向在截面Profile设定中有规定。
注意：因为ABAQUS软件没有UNDO功能，在建模过程中，应不时地将本题的CAE模型（阶段结果）保存，以免丢失已完成的工作。
简支梁，三点弯曲，工字钢构件，结构钢材质，E=210GPa，μ=0.28，ρ=7850kg/m3（在不计重力的静力学分析中可以不要）。
F=10kN，不计重力。
计算中点挠度，两端转角。
理论解：I=2.239×10-5m4，w中=2.769×10-3m，θ边=2.077×10-3。
文件与路径：顶部下拉菜单File, Save As ExpAbq00。
一部件1 创建部件：Module，Part，Create Part，命名为Prat-1；3D，可变形模型，线，图形大约范围10(程序默认长度单位为m)。
2 绘模型图：选用折线，从(0,0)→(2,0)→(4,0)绘出梁的轴线。
3 退出：Done。
二性质1 创建截面几何形状：Module，Property，Create Profile，命名为Profile-1，选I型截面，按图输入数据，l=0.1，h=0.2，b l=0.1，b2=0.1，t l=0.01，t2=0.01，t3=0.01，关闭。
2 定义梁方向：Module，Property，Assign Beam Orientation，选中两段线段，输入主轴1方向单位矢量(0,0,1)或(0,0,-1)，关闭。
3 定义截面力学性质：Module，Property，Create Section，命名为Section-1，梁，梁，截面几何形状选Profile-1，输入E=210e9（程序默认单位为N/m2，GPa=109 N/m2），G=82.03e9，ν=0.28，关闭。
高性能计算平台ABAQUS算例
高性能计算平台ABAQUS算例高性能计算平台ABAQUS算例贺有为（******************），June.2010作者简介：贺有为，中南大学材料学院研究生，师从邓运来教授，在邓运来和唐建国老师的指导下研究功能材料与分子的模拟计算。
目录ABAQUS简介 (1)ABAQUS的主要功能 (1)ABAQUS的优点 (2)为什么要利用高性能计算平台运行ABAQUS作业 (2)LINUX系统下ABAQUS应用算例 (3)ABAQUS简介ABAQUS是一套功能强大的工程模拟有限元软件，是材料计算软件里的贵族，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。
ABAQUS包括一个丰富的、可模拟任意几何形状的单元库。
并拥有各种类型的材料模型库，可以模拟典型工程材料的性能，其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料。
作为通用的模拟工具，ABAQUS 除了能解决大量结构（应力∕位移）问题，还可以模拟其他工程领域的许多问题，例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析（流体渗透∕应力耦合分析）及压电介质分析。
ABAQUS的主要功能ABAQUS为用户提供了广泛的功能，且使用起来又非常简单。
大量的复杂问题可以通过选项块的不同组合很容易的模拟出来。
例如，对于复杂多构件问题的模拟是通过把定义每一构件的几何尺寸的选项块与相应的材料性质选项块结合起来。
在大部分模拟中，甚至高度非线性问题，用户只需提供一些工程数据，像结构的几何形状、材料性质、边界条件及载荷工况。
在一个非线性分析中，ABAQUS能自动选择相应载荷增量和收敛限度。
他不仅能够选择合适参数，而且能连续调节参数以保证在分析过程中有效地得到精确解。
用户通过准确的定义参数就能很好的控制数值计算结果。
ABAQUS的优点ABAQUS软件在求解非线性问题时具有非常明显的优势。
其非线性涵盖材料非线性、几何非线性和状态非线性等多个方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高性能计算平台ABAQUS算例
贺有为（heyouwei66@），June.2010
作者简介：贺有为，中南大学材料学院研究生，师从邓运来教授，在邓运来和唐建国老师的指导下研究功能材料与分子的模拟计算。
目录
ABAQUS简介 (1)
ABAQUS的主要功能 (1)
ABAQUS的优点 (2)
为什么要利用高性能计算平台运行ABAQUS作业 (2)
LINUX系统下ABAQUS应用算例 (3)
ABAQUS简介
ABAQUS是一套功能强大的工程模拟有限元软件，是材料计算软件里的贵族，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。
ABAQUS包括一个丰富的、可模拟任意几何形状的单元库。
并拥有各种类型的材料模型库，可以模拟典型工程材料的性能，其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料。
作为通用的模拟工具，ABAQUS 除了能解决大量结构（应力∕位移）问题，还可以模拟其他工程领域的许多问题，例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析（流体渗透∕应力耦合分析）及压电介质分析。
ABAQUS的主要功能
ABAQUS为用户提供了广泛的功能，且使用起来又非常简单。
大量的复杂问题可以通过选项块的不同组合很容易的模拟出来。
例如，对于复杂多构件问题的模拟是通过把定义每一构件的几何尺寸的选项块与相应的材料性质选项块结合起来。
在大部分模拟中，甚至高度非线性问题，用户只需提供一些工程数据，像结构的几何形状、材料性质、边界条件及载荷工况。
在一个非线性分析中，ABAQUS能自动选择相应载荷增量和收敛限度。
他不仅能够选择合适参数，而且能连续调节参数以保证在分析过程中有效地得到精确解。
用户通过准确的定义参数就能很好的控制数值计算结果。
ABAQUS的优点
ABAQUS软件在求解非线性问题时具有非常明显的优势。
其非线性涵盖材料非线性、几何非线性和状态非线性等多个方面。
与其他有限元软件的界面程序比，ABA QUS/CAE具有以下的特点：
1．采用CAD方式建模和可视化视窗系统，具有良好的人机交互特性。
2．强大的模型管理和载荷管理手段，为多任务、多工况实际工程问题的建模和仿真提供了方便。
3．鉴于接触问题在实际工程中的普遍性，单独设置了连接（interaction）模块，可以精确地模拟实际工程中存在的多种接触问题。
4．采用了参数化建模方法，为实际工程结构的参数设计与优化，结构修改提供了有力工具。
为什么要利用高性能计算平台运行ABAQUS作业
和很多有限元软件一样，其基本思想是将连续的求解区域离散为一组有限个、且按一定方式相互连接在一起的单元组合体，利用在每个单元内假设的近似函数分片地表示全求解域上待求的未知场函数。
一经求解出这些未知量，就可以通过插值函数计算出各个单元内场函数的近似值，从而得到整个求解域上的近似解。
这种求解就利用到网格计算。
由于ABAQUS是有限元软件里的贵族，尤其非线性功能的强大，所以该软件对计算机的硬件要求很高。
一些多场耦合，而且网格又画
得很细才能收敛的计算在普通的个人电脑上计算速度很慢，甚至超负荷而死机。
高性能网格计算平台的出现完美地解决了这个问题。
本文简单介绍从ABAQUS最初建模到利用高性能计算机平台提交作业的整个流程。
LINUX系统下ABAQUS应用算例
ABAQUS最后提交运算的是一个inp文件，inp文件的生成过程在下面将会简单叙述。
1．建立三维模型
在Pro/E中建模，并根据实际情况进行合理的简化，另存为IGS格式，再导入A BAQUS中进行前处理。
2．前处理
定义材料模型、接触表面、加载、边界条件、分析步等，在这里不详细叙述。
3．导出inp文件
在导出以前先Data Check一下，看是否有错误信息和警告信息，如果有的话需要对模型再修改。
在自己的电脑上Write input，在工作目录下面会发现刚刚写入的后缀为inp的文件。
4．inp文件的提交
当然以上步骤也不是绝对的，比如建模可以用各种三维软件建模，也可在ABAQ US中建模，前处理还可以利用HyperMesh。
这方面比较好的教材有清华大学石亦平、周玉蓉编写的《ABAQUS有限元分析实例详解》一书。
本文重点介绍在基于LINUX系统的高性能计算平台下如何提交作业进行计算。
第一步：登录远程系统
下载并安装服务器登录软件SSH Secure Shell，双击打开Secure File Transfer Client，点击”Quick Connect”，在”Connect to Remote Host”对话框中输入主机名和用户名，单击”Connect”，在出现”Enter Authentication Response”对话框时输入密码并单击【OK】，进入下图的界面
图一
在上图点击”Quick Connect”，在”Connect to Remote Host”对话框中输入主机名和用户名，输入用户名，单击”Connect”，在Enter Authentication response对话框输入密码，单击OK在即可登录。
如下图所示：
图二
第二步：下载PBS文件到家目录
ABAQUS的PBS文件对应的模板是/public/others/PBS/abaqus.pbs，在远程服务器目录区找到该文件，复制该文件，退到家目录，粘贴就可以了。
如果已经不是第一次提交作业的话，这一步就可以省略。
第三步：修改PBS文件
这里有两种方法：
第一种输入vi abaqus.pbs，回车，即可编辑。
熟悉Linux系统操作指令的可以
采用此方法。
图三
第二种不熟悉Linux系统指令的用户，可以双击第二步复制的PBS文件，用户只需要修改INPUTFILE=后面的文字改为第一步生成的inp文件的名字和修改JOB=后面的文字为你想要命名的任何字母或数字。
用户也可修改nodes=XX:ppn=XX和walltime=XXX:XXX:XX。
一般节点数和ppn 数取小一点比较好，这样就可以减少排队等待的时间。
点击关闭按钮，对话框会问：将改动保存到abaqus.pbs？点击”是”，出现File Modified对话框，点击”OK”，出现C onfirm File Overwrite对话框，点击”Yes”或者”Yes to All”，即覆盖掉了原来的文件。
第四步：提交作业
输入qsub abaqus.pbs，回车就提交了作业，作业系统将返回一个作业id，如
19315.node64，其中19315即为作业的id号；如图四所示，输入qstat，可以看到作业的运行情况，Time Use=实际运行时间*CPU数，S表示作业状态：Q表示正在排队，R表示正在运行；下图所示的情况就表示刚刚提交的作业还在排队，计算机还没有足够的资源来运算，用户需耐心等候。
图四
第五步结果的处理
结果文件会在家目录生成，将生成的ODB文件下载到自己的电脑，用自己的电脑运行ABAQUS软件即可打开结果。
同时删除远程服务器目录中的文件，以免占用高性能计算平台的存储空间，浪费资源。
高性能计算平台安装的版本是ABAQUS6.9，用户端计算机安装的版本低于此版本就不能打开结果文件。
