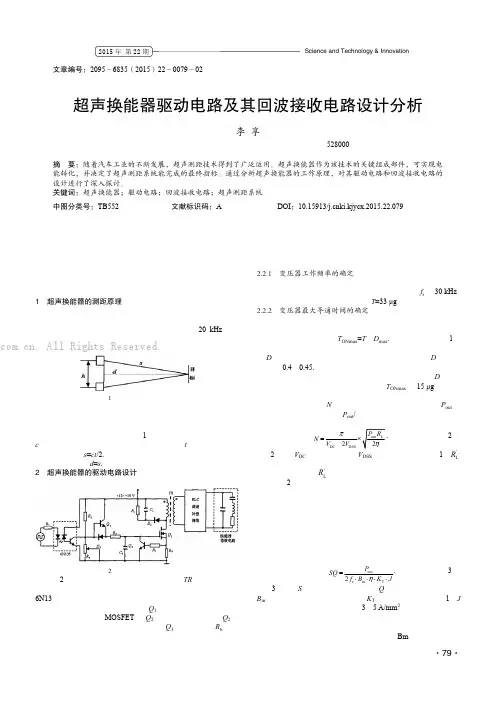

超声换能器驱动电路及其回波接收电路设计分析

超声换能器驱动电路及其回波接收电路设计分析

Science and Technology & Innovation ┃科技与创新·79·文章编号:2095-6835(2015)22-0079-02超声换能器驱动电路及其回波接收电路设计分析李 享(佛山市顺德区美的厨房电器制造有限公司,广东 佛山 528000)摘 要:随着汽车工业的不断发展,超声测距技术得到了广泛运用。

超声换能器作为该技术的关键组成部件,可实现电能转化,并决定了超声测距系统能完成的最终指标。

通过分析超声换能器的工作原理,对其驱动电路和回波接收电路的设计进行了深入探讨。

关键词:超声换能器;驱动电路;回波接收电路;超声测距系统中图分类号:TB552 文献标识码:A DOI :10.15913/ki.kjycx.2015.22.079随着科学技术的不断进步,超声测距系统在我国各行业得到了广泛应用,比如在测井工程、机器人定位和车辆导航等方面得到了普遍运用。

由于超声测距系统可进行非接触测量,且不受烟雾、光线和磁场等的影响,可准确、便捷地实现距离测量,因此,人们对该系统的重视程度越来越高。

驱动电路和回波接收电路作为超声换能器的核心部分,其性能对整个超声测距工作有着至关重要的影响。

因此,对驱动电路和回波接收电路的设计方法进行研究有着重要意义。

1 超声换能器的测距原理超声测距系统充分运用了超声波的特点,通过电能转化的形式向外发送和接收超声波,从而实现回声探测。

所谓“超声波”,是指谐振频率较高的声波,科学上定义达到20 kHz 或超过此范围的声波为超声波。

因其频率较高,且以直线的形式传播,所以,可利用这些特性实现超声换能器的换能。

图1 超声测距原理示意图利用超声换能器能将电能转换为机械能。

由于受到电脉冲的作用,超声波会沿着介质方向运动,当声波遇到目标后,因自身的反射作用形成回波,回波返回至换能器,由换能器的接收部件接收并转换成电能,如图1所示。

如果已知介质声速为c ,由超声波发出到接收第一个回波的时间为t ,则换能器与目标之间的距离s =ct /2.为了节省成本,超声换能器采用的超声波探头的实际距离d =s .2 超声换能器的驱动电路设计 2.1超声换能器驱动电路的原理图2 超声换能器驱动电路图2为超声换能器驱动电路原理示意图,TR 右侧为超声换能器的等效电路,左侧为激励信号的功率放大电路。

超声波发射和接收电路

超声波发射和接收电路

超声波发射和接收电路在本设计中,我们设计的发射和接收电路都是分别只有一个,通过继电器进行顺、逆流方向收发电路的切换,这样做既降低了成本,又消除了非对称性电路误差,且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制,使换能器的发射和接收电路完全隔离,消除了发射信号对接收的影响。

4.2.1超声波发射电路接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器,所以除了选用性能优良的超声波传感器外,发射电路和前级信号接收电路至关重要,它决定着整个系统的灵敏度和精度。

超声波测量最常用的换能器发射电路大体可分为三种类型:窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内进口的日本超声波流量计来看,基本都采用的是窄脉冲驱动电路。

这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现,这些开关器件通常为晶闸管或大功率场效应管(MOSFET)。

由于需要输出激励信号的瞬时功率大,因此开关器件必须由直流高压供电,一般要达到几十到一百伏以上,这在电池供电的系统中无法实现;此外,开关瞬间会产生高压脉冲,对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单,其基本方法是用振荡电路产生一个高频振荡,经过幅值和功率放大后接至换能器,使换能器发出超声波,确保高频振荡的频率与换能器固有频率一致,则可获得超声发射的最佳效果。

谐振电路能够使用较低的电压产生较强的超声波发射,适合使用电池供电的系统,而且它能精确地控制发射信号,效率高。

在本设计中,超声发射电路采用了连续脉冲发射电路,它由脉冲发生、放大电路构成,具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压,达到足够功率后推动换能器超声超声波,这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载(超声换能器)阻抗匹配,变压器与探头接成单端激励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后,信号经过流体传播到接收换能器,中间有杂 质和气泡等影响,强度不断减小,并且强度也不稳定。

超声回波的接收和预处理技术方案

超声回波的接收和预处理技术方案
远距离(远场)回波,用大孔径接收,以利聚焦。 方法:随时间逐次开通孔径边缘信号F2、F1、F0。 控制:AP0/-AP2/信号。
⒌ 相位调整(接收聚焦电路) 作用:接收灵敏范围的聚焦。 方法:对F0-F5各信号按二次曲线变化延迟,再相加。 控制:FCN0-FCN2码,控制延迟变化的二次曲线曲率, 也即控制聚焦焦距。
⒎ 对数放大器 作用:压缩信号的动态范围,适配显像管的动态范围, 防止有用信息的丢失。 动态范围:信号——100dB,显像管——约30dB, 特点:信号越大,增益越小。
⒏ 检波器 作用:检出调制信号。射频信号→视频信号 回波调制:超声振荡受矩形脉冲幅度调制。
⒐ 勾边电路(边缘增强电路) 作用:增强视频信号的边缘,突出图像的轮廓,使之 便于识别和测量。 控制:ENH信号,控制增强效果。
近场用小孔径,远场用大孔径——可变孔径技术。
3 意义
近场、远场灵敏范围(波束)均较窄,横向分辨力好。
⒉ 可变孔径电路
1 组成及作用 MXIC:模拟调制分离器 A=“0”,X→X0,
A=“1”,X→X1, X端RC:低通滤波器; C :隔低频,通高频信号; L:隔高频,通低频信号。 D:二极管开关;
② TGC波形的改变调整手段
第三节 超声回波信号的合成
一、回波合成法
1. 直接合成法
方法:各阵元信号→孔径控制→聚焦延迟→相加合成。 优点:可不对称延迟,进行微角扫查。 缺点:路数多,设备量大。 实例:Aloka SSD-256型B超仪用之。
2. 二步合成法
方法:各阵元信号→对称合成→孔径控制→聚焦延迟 → 相加合成。
条件:具有对称延迟特性(无偏向)。 优点:孔径控制电路、聚焦电路减少一半。 实例:日立EUB系列B超(如EUB-240)采用此法。

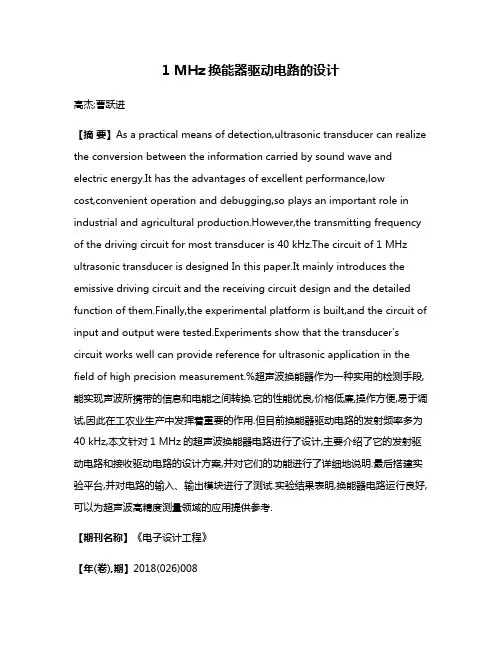

1 MHz换能器驱动电路的设计

1 MHz换能器驱动电路的设计

1 MHz换能器驱动电路的设计高杰;曹跃进【摘要】As a practical means of detection,ultrasonic transducer can realize the conversion between the information carried by sound wave and electric energy.It has the advantages of excellent performance,lowcost,convenient operation and debugging,so plays an important role in industrial and agricultural production.However,the transmitting frequency of the driving circuit for most transducer is 40 kHz.The circuit of 1 MHz ultrasonic transducer is designed In this paper.It mainly introduces the emissive driving circuit and the receiving circuit design and the detailed function of them.Finally,the experimental platform is built,and the circuit of input and output were tested.Experiments show that the transducer's circuit works well can provide reference for ultrasonic application in the field of high precision measurement.%超声波换能器作为一种实用的检测手段,能实现声波所携带的信息和电能之间转换.它的性能优良,价格低廉,操作方便,易于调试,因此在工农业生产中发挥着重要的作用.但目前换能器驱动电路的发射频率多为40 kHz,本文针对1 MHz的超声波换能器电路进行了设计,主要介绍了它的发射驱动电路和接收驱动电路的设计方案,并对它们的功能进行了详细地说明.最后搭建实验平台,并对电路的输入、输出模块进行了测试.实验结果表明,换能器电路运行良好,可以为超声波高精度测量领域的应用提供参考.【期刊名称】《电子设计工程》【年(卷),期】2018(026)008【总页数】5页(P124-128)【关键词】水声换能器;驱动电路;TL082CP放大电路;1 MHz交变电【作者】高杰;曹跃进【作者单位】西安工程大学电子信息学院,陕西西安 710048;西安工程大学电子信息学院,陕西西安 710048【正文语种】中文【中图分类】TN712超声波的振动频率高于20 kHz,相比于普通声波,它的指向性好,穿透力强,声能较集中,传播距离远,因此获得了普遍的认可,被广泛地应用于检验、制药、加工、洗涤以及杀菌消毒等行业[1]。

超声波电源驱动电路的设计

超声波电源驱动电路的设计

超声波换能器驱动电路的设计

针对过流产生时,设计的软件和硬件电路双重封锁PWM信号。 创新点: 创新点: 1 2 解释: 解释: 硬件电路上双重控制PWM 信号。当没有过流发生时, EXB841的5引脚不输出故 障信号,此时5引脚输出 的是高电平,三极管VA0 不导通,此时,与门1引 脚为高电平,由单片机产 生的PWM使三极管VA1导 3 通,此时,与门2引脚为 高电平,与门输出高

针对EXB841芯片内部提供的-5V负偏压不足重新设计的电路。 创新点: 创新点: 解释: 解释: EXB841使用单一的20V电 源产生+15V和-5V偏压。 在高电压大电流条件下, 开关管通断会产生干扰, 使截止的IGBT误导通,针 对负偏压不足的问题,设 计了外部负栅压成型电路, 用外接8V稳压管VA9代替 了EXB841芯片内部的5V VA9为8V稳压管 稳压管。电源电压升为 24V。
超声波换能器驱动电路的设计
EXB841芯片简介
EXB841芯片包含正常开通过程、正常关断过程和过流保护动作三项功能. 当1 4和15两脚 间外加PWM控制信号时候,15和14脚有10mA ~ 25mA,在GE两端产生约15v ~ 18v的 IGBT开通电压;当触发控制脉冲电压撤消时,在GE两端产生约-5.1 V的IGBT关断电压. 过流保护动作过程是根据IGBT的CE极间电压Uce的大小判定是否过流而进行保护的,
超声波换能器驱动电路的设计

针对过流产生时,设计的软件和硬件电路双重封锁PWM信号。 创新点: 创新点: 1 2 解释: 解释: 电平,三极管VA2导通, 驱动EXB841芯片工作, 当出现过流时,5引脚输 出故障信号,一路信号输 出至触发器S端,此时,S 端为高电平,Q端输出高 电平,使三极管VA0导通, 此时,与门1引脚为低电 3 平; 另一路信号,输至单 片机,经过单片机

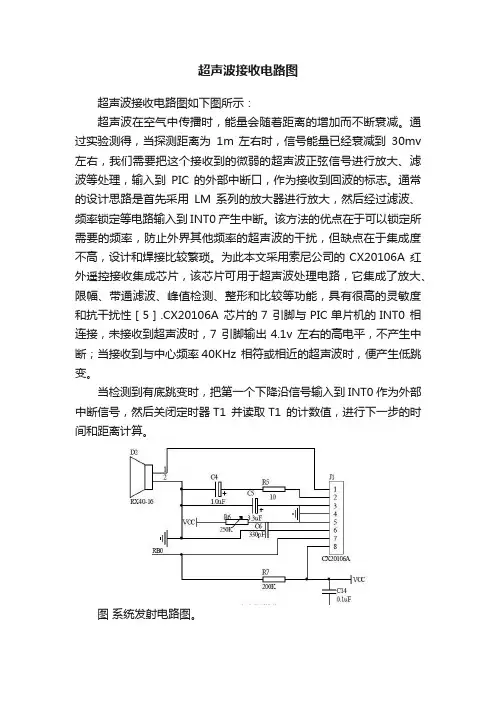

超声波接收电路图

超声波接收电路图

超声波接收电路图
超声波接收电路图如下图所示:
超声波在空气中传播时,能量会随着距离的增加而不断衰减。

通过实验测得,当探测距离为1m 左右时,信号能量已经衰减到30mv 左右,我们需要把这个接收到的微弱的超声波正弦信号进行放大、滤波等处理,输入到PIC 的外部中断口,作为接收到回波的标志。

通常的设计思路是首先采用LM 系列的放大器进行放大,然后经过滤波、频率锁定等电路输入到INT0 产生中断。

该方法的优点在于可以锁定所需要的频率,防止外界其他频率的超声波的干扰,但缺点在于集成度不高,设计和焊接比较繁琐。

为此本文采用索尼公司的CX20106A 红外遥控接收集成芯片,该芯片可用于超声波处理电路,它集成了放大、限幅、带通滤波、峰值检测、整形和比较等功能,具有很高的灵敏度和抗干扰性[5].CX20106A 芯片的7 引脚与PIC单片机的INT0 相连接,未接收到超声波时,7 引脚输出4.1v 左右的高电平,不产生中断;当接收到与中心频率40KHz 相符或相近的超声波时,便产生低跳变。

当检测到有底跳变时,把第一个下降沿信号输入到INT0 作为外部中断信号,然后关闭定时器T1 并读取T1 的计数值,进行下一步的时间和距离计算。

图系统发射电路图。

超声测距换能器及收发电路的研究

超声测距换能器及收发电路的研究

2001年第22卷第2期华 北 工 学 院 学 报V o l .22 N o .2 2001(总第76期)JOURNAL OF NORTH CH INA INSTITUTE OF TECHNOLOG Y (Sum N o .76)文章编号:100625431(2001)022*******超声测距换能器及收发电路的研究Ξ孟立凡,郑 宾,侯 文(华北工学院电子工程系,山西太原030051)摘 要:目的 利用超声波进行近距离测试的研究.方法 根据压电晶体的正逆压电效应,发射和接收超声波,介绍了换能器的设计结构及收发电路.结果与结论 超声换能器配以适当的收发电路,可以使超声能量的定向传输,并按预期目的接收反射波,实现超声遥控、测距、防盗等检测功能.关键词: 超声波;换能器;收发电路;近距离测试中图分类号: TB 553 文献标识码:A近年来,随着工业自动化生产和装配过程中自动识别的需要,特别是工业机器人的自动测距、导航系统和视觉识别系统的需要,出现了许多识别方法和原理.根据其信息载体的不同可归纳为光学方法和超声波方法.但光学方法在某些领域有其局限性,相比之下,超声波方法在这些方面具有突出的优点:(1)超声波对色彩、光照度不敏感,可用于识别透明及漫反射性差的物体(如玻璃、抛光体);(2)对外界光线和电磁场不敏感,可用于黑暗、有灰尘或烟雾、电磁干扰强、有毒等恶劣环境中;(3)超声波传感器结构简单,体积小,费用低,信息处理简单可靠,易于小型化和集成化.因此超声波法作为非接触检测和识别手段,已越来越引起人们的重视[1].11.1 换能器的工作机理本文所研究的超声测距换能器实际上是一种极近距离内的雷达,其工作机理是依据压电材料的正逆压电效应.利用逆压电效应产生超声波,即逆压电效应是在压电材料上加上某种特定频率的交变正弦信号,材料就会产生随所加电压的变化规律而变化的机械形变.这种机械形变推动周围介质振动,产生疏密相间的机械波,如果其振动频率在超声范围,这种机械波就叫超声波.发射出去的超声波遇到探测物返回作用到换能器上,接受时,利用正压电效应把来自探测物的声信号转变为电信号的输出.1.2 超声传感器结构超声波发生器是一个超声频电子振荡器,当把振荡器产生的超声频电压加到超声换能器的压电陶瓷图1 超声换能器结构原理图F ig .1 Structu re of u ltrason ic tran sducer 上时,压电陶瓷组件就在电场作用下产生纵振动.压电组件在超声振荡时,仿佛是一个小活塞,其振幅很小,约为(1~10.2)Λm ,但这种振动加速度很大,约(10~103)g n ,于是把电磁振荡能量转化为振动能量,这种巨大的超声波能量,沿着特定方向传播出来.其关键技术是使超声波波束变细,除待测物外不受其它构造物的影响.超声换能器是产生超声波必需的能量转换装置,它把超声电磁振荡的能量转换为声波.如图1所示.是一个超声换能器,具有重量轻、体积小、能量大的特点[2].Ξ收稿日期:2000212220 作者简介:孟立凡(1956-),女,副教授.从事专业:传感器及测试技术.相邻两片的压电陶瓷片极化方向相反,芯片的数目成偶数,以使前后金属盖板或壳体与同一极性的电极相连,否则在前后盖板与芯片之间要垫以绝缘垫圈,会导致结构不必要的增大.两芯片之间,芯片与金属盖板之间通常夹以薄黄铜片(厚度小于0.1mm ),作为焊接电极引线用;芯片,电极铜片用强力胶(例如环氧树脂)胶合.在压电组件的中央部分用结合轴与圆锥状谐振子连成一体,圆锥状谐振子的边缘部分装有圆环状弹性橡胶减振器,使之与外壳固定,起声阻匹配作用.在电-声变换部分的前面的超声波束整形板,是对应圆锥状谐振子的振动模式设置的几个开口.使超声波波束指向尖锐.吸声片吸收多余反射声波.通过上述超声换能结构,配以适当的收发电路,可以使超声能量的定向传输,并按预期接收反射波,实现超声遥控、测距、防盗等检测功能.2 超声换能器收发电路图2 超声波发射和接收原理图F ig .2 T he tran s m itting and receivingof u ltrason ic w ave2.1 发射与接收原理距离测定的原理如图2所示.由超声波传感器发射部分器发射脉冲波,由传感器接收部分接收被障碍物反射回来的波.用其所需的时间t 声速c ,测出其距离.系统测试原理如图3所示.2.2 超声波发射与接收电路超声波测距的精度或分辨能力,不仅要有性能良好的换能器,也需要合理的收发电路,只有这样,才能保证发射时声功率和波形的重复性以及接收时的灵敏性.由于图3 测试系统原理框图F ig .3 P rinci p le b lock dian ram test system 集成电路所具有的优点,在本系统中我们采用LM 1812超声波收发集成电路进行设计.设计时主要考虑的问题:(1)共振阻抗;(2)最大峰2峰电压;(3)共振频率.对发射来说,为了要使机械的转换效益最大,换能器必须工作在它的共振频率.对接收而言,为了使机械到电的转换效率最大,最佳的工作点取在反共振频率处.在换能器系统中,发射部分的共振频率要与接收部分反共振频率相匹配[4].发射电路当LM 1812管脚8具有切换发射模式或接收模式的功能.当其被置为高电平时,芯片处于发射模式,发射原理图如图4所示.管脚1外接的L C 振荡回路被接至LM 1812片内振荡器,产生振荡电流,使得单稳态触发器在每一个振荡周期都会被触发一次,从而形成脉冲电压,驱动功率放大器.图4 超声波发射电路F ig .4 T ran s m itting circu it of u ltrason ic w ave由LM 1812管脚7发射驱动器将信号输出给555发射驱动电路,将发射输出耦合到换能器上.当管脚888华 北 工 学 院 学 报2001年第2期保持低电平,芯片就处于接收模式.振荡器的频率可由L 1,C 1设置,大小可利用如下公式计算.对于本课题,f 0=40kH z ,所以取L 1=2.2m H ,C 1=7.96nF .接收电路LM 1812管脚4为输入耦合端,但由于接收信号是来自于换能器,所以必须采取某些保护措施以限制输入电流,故插入一个5.1k 8的电阻与C 5串联.由于接收器增益很高,因此必须小心以避免产生寄生振荡.将与管脚1和管脚4有关的组件妥善分开可减少振荡问题.换能器必须用屏蔽线与电路连接.这样不但可避免振荡,而且可以减小电噪声干扰.距离识别、温度补偿及报警电路如图5所示,由于超声波可能存在有多次反射波重叠,在设计计数图5 接收电路原理图框图F ig .5 P rinci p le diagram of u ltrason ic w avereceiving circu it 门(GA T I N G )时只考虑第一次反射波.同时,考虑到声速受环境温度影响,系统设计中采用AD 7414芯片检测环境温度,用于系统的温度补偿.单片机8051根据测试温度值,计算当前声波速度,并给出测试距离.理论计算及实际距离测试标定表明,由环境温度引起本设计系统的测距误差小于0.24%.测定距离通过发光二极管指示.当测定距离在2m 以上时,绿灯亮,表示安全;测定距离在(1.9~0.6)m 时,黄灯亮,应引起注意;在测定距离为(0.6~0.5)m 以下时,红灯亮,危险警示;0.5m 以下时,危险蜂鸣报警[3].3 结 论本实验采用的超声波换能器一体和分体(即发射和接收探头)两种结构.本文给出超声波收发电路为分体探头测试电路.实验表明本设计所完成的超声近距测试系统,具有良好的测试性能.测试最近的距离为0.15m (由发射和接收探头的盲角决定).可探测的最小物体的直径为0.02m 以下.本超声近距测试系统,可以使超声能量的定向传输,并按预期目的接收反射波,实现超声遥控、测距、防盗等检测功能.参考文献:[1] 洪新华,吴慎山,王庆国,等.超声波驱动电路的研究[J ].河南师范大学学报(自然科学版),1999,27(3):78~80.[2] 景旭文,李家宝,葛鸿翰.超声测距研究[J ].华东船舶工业学院学报,1994,8(1):90~94.[3] 村井清美.车の後方障害物检知[R ].警报, 活用事例集,日本:情报调查会,238~239.[4] 丁镇生.传感器及传感器技术应用[M ].北京:电子工业出版社,1999,10.213~220.Research on Ultrason ic Tran sducer and Its D r ivenC ircuit Applied i n M easurem en t ofD istanceM EN G L i 2fan ,ZH EN G B in ,HOU W en(D ep t .of E lectron ic Engineering ,N o rth Ch ina In stitu te of T echno logy ,T aiyuan 030051,Ch ina )Abstract :A i m To study the m easu rem en t of near distance w ith u ltrason ic techno logy .M ethods N o t on ly the structu ral design of u ltrason ic tran sducer that can em it and receive u ltrason ic w ave by its p iezoelectric and innverse 2p iezoelectric effects ,bu t also the driving circu it of the tran sducer are on troduced .Results and Conclusion T he tran sducer ,together w ith the driving circu it ,can em it u ltrason ic energy directi onally and receive the echo as exp ected ,and can be p u t in to u se of vari ou s testing app licati on s ,such as rem o te con tro l ,m easu rem en t of distance and safeguarding .Key words :u ltrason ic ;tran sducer ;driven circu it ;m easu rem en t of near distance98(总第76期)超声测距换能器及收发电路的研究(孟立凡等)。

超声波发射和接收电路

超声波发射和接收电路

超声波发射和接收电路在本设计中,我们设计的发射和接收电路都是分别只有一个,通过继电器进行顺、逆流方向收发电路的切换,这样做既降低了成本,又消除了非对称性电路误差,且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制,使换能器的发射和接收电路完全隔离,消除了发射信号对接收的影响。

4.2.1超声波发射电路接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器,所以除了选用性能优良的超声波传感器外,发射电路和前级信号接收电路至关重要,它决定着整个系统的灵敏度和精度。

超声波测量最常用的换能器发射电路大体可分为三种类型:窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内进口的日本超声波流量计来看,基本都采用的是窄脉冲驱动电路。

这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现,这些开关器件通常为晶闸管或大功率场效应管(MOSFET)。

由于需要输出激励信号的瞬时功率大,因此开关器件必须由直流高压供电,一般要达到几十到一百伏以上,这在电池供电的系统中无法实现;此外,开关瞬间会产生高压脉冲,对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单,其基本方法是用振荡电路产生一个高频振荡,经过幅值和功率放大后接至换能器,使换能器发出超声波,确保高频振荡的频率与换能器固有频率一致,则可获得超声发射的最佳效果。

谐振电路能够使用较低的电压产生较强的超声波发射,适合使用电池供电的系统,而且它能精确地控制发射信号,效率高。

在本设计中,超声发射电路采用了连续脉冲发射电路,它由脉冲发生、放大电路构成,具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压,达到足够功率后推动换能器超声超声波,这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载(超声换能器)阻抗匹配,变压器与探头接成单端激励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后,信号经过流体传播到接收换能器,中间有杂 质和气泡等影响,强度不断减小,并且强度也不稳定。

6.10超声波传感器发送与接收电路设计

6.10超声波传感器发送与接收电路设计

安康学院学年论文﹙设计﹚题目超声波传感器发送与接收电路设计学生姓名王洋学号2010222304所在院(系)电子与信息工程系专业班级电子信息工程1班指导教师张兴辉2012 年 6月 13日超声波传感器发送与接收电路设计王洋(安康学院电子与信息工程系电子信息工程10级,陕西安康725000)指导教师:张兴辉【摘要】随着科学技术的快速发展,超声波在科学技术中的应用越来越广,本设计主要对超声波传感器的发送与接收电路进行了理论分析设计。

由于超声波具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点,因而它可以广泛应用于工业生产、医学检查、日常生活、无人驾驶汽车、自动作业现场的自动引导小车及机器人等。

【关键字】超声波、传感器、电路设计Ultrasonic Sensor to Send and Receive Circuit DesignAuthor: Wang Yang(Grade 10,Class 1,Major Electronic and Information Engineering,Electronic and Information Engineering Dept.,Ankang University,Ankang 725000,Shaanxi)Directed by Zhang XinghuiAbstract:With the rapid development of science and technology, ultrasonic applications in science and technology are more and more wide, the main design of the ultrasonic sensors for sending and receiving circuit are analyzed design. Because ultrasound with high frequency, short wavelength and the diffraction are small, especially the good direction, can be a ray and directional propagation characteristics, so it can be widely used in industrial production, medical examination, daily life, unmanned aerial vehicles, automatic work scene of automatic guided vehicle and robot.Key words:Ultrasonic, transducer, circuit design1 超声波传感器的概述以超声波作为检测手段,必须产生超声波和接收超声波。

超声换能器驱动电路及回波接收电路的设计

超声换能器驱动电路及回波接收电路的设计

! 超声测距原理
谐 振 频 率 高 于 0.123 的 声 波 被 称 为 超 声 波 $ 超 声 波 为 直 线 传 播 方 式 !频 率 越 高!绕 射 能 力 越 弱 !但 反 射 能 力 越强$ 利用超声波的这种性能就可制成超声传感器!或 称为超声换能器! 它是一种既可以把电能转化为声能% 又可以把声能转化为电能的器件或装置$ 换能器在电脉 冲激励下可将电能转换为机械能! 向外发送超声波(反 之!当 换能器 处在 接收状 态时!它可 将 声 能 &机 械 能’转 换为电能#
图 ! 超声测距原理图
最常用的超声测距方法是回声探测法# 其工作原理 是)使换 能器 向介质 发射 声脉 冲!声波 遇 到 被 测 物 体 &目 标’后 必有反 射回 来的声 波&回 波’作 用 于 换 能 器 上 # 若 已知介 质的 声速为 !!第一 个回 波到达 的时 刻与 发 射 脉 冲 时 刻 的 时 间 差 为 " ! 那 么 即 可 按 式 #$!" 40 计 算 换 能 器 与目标之间的距离!如图 ! 所示# 考虑到传感器的成本 与安装的方便性!采用收发兼用型超声波探头!即实际 距 离 %$& #
!电子技术应用 " !""# 年第 !! 期
万方数据
欢迎网上投稿 !!!"#$%&$%"’& !!!"($%&$%"’)*+’&
5!
自动化与仪器仪表
的影响" 因而在此代替功率晶体 管作功率放大器件&
!"! 变 压 器 的 设 计
脉冲变压器是超声换能器驱 动电路中最重要的器件" 它的用 途是升高脉冲电压信号" 并使功 率放大器的输出阻抗与换能器的 负载阻抗匹配& 一般脉冲变压器 以变压器的功率’ 原副边电压信 号的幅值确定变压器的尺寸和变 比 : 0; # 而 超 声 换 能 器 驱 动 用 变 压 器

超声换能器驱动电路及回液接收电路的设计解析

超声换能器驱动电路及回液接收电路的设计解析

超声换能器驱动电路及回液接收电路的设计摘要:介绍了采用脉冲回波法进行超声测距的原理,设计了一种高效率的超声换能器驱动电路,使换能器和功放的阻抗匹配得到改善。

另外还设计了一种单电源回波接收电路。

本系统主要用于车辆防碰撞等领域。

从实验结果来看,发射效率和接收灵敏度均较高,回波效果良好,大大提高了超声波探头的作用距离。

关键词:超声测距脉冲变压器阻抗匹配推挽放大器随着我国汽车工业和高速公路事业的飞速发展,研制、开发基于高性价比的超声波测距技术的车辆防撞系统具有重要的社会与经济价值。

车辆防撞系统具有自动探测前方障碍物、自动减速或刹车的功能,是未来高级小汽车和载重车辆必备的安全行驶辅助装置。

日本、美国和欧洲等各大汽车公司都已投入了相当的人力、物力开发在高级汽车上使用的防撞与安全预警系统,包括毫米波雷达、CCD摄像机、GPS和高档微机等。

据海外媒体报道,戴姆勒—克莱斯勒公司日前成功开发出供商用车(尤指卡车)使用的电子刹车系统,它利用车载前视雷达感应器探测前方景物,由车载控制器处理这一感知信息而形成虚拟景象,由此来判断当前路况是否需要启动自动刹车装置。

这种新型刹车系统在未来的两、三年内即可面市,预期价格为3745欧元[1]。

显然,就普通汽车而言,该自动电子刹车装置太昂贵。

超声测距传感器价格低廉,其性能几乎不受光线、粉尘、烟雾、电磁干扰和有毒气体的影响,而且使用方便。

然而,常见的超声测距仪的作用距离较短,一般均小于或等于10m,从而限制了它在汽车高速行驶时的使用性能。

超声测距仪的作用距离不仅仅依赖于高性能的超声波探头,而且与超声波的发射与接收电路的机电能量转换效率有关。

本文主要研究一种高效的超声换能器收发电路,以增大超声测距仪的作用距离,使之能够在未来的国产化汽车主动防撞系统中得到应用。

1 超声测距原理谐振频率高于20kHz的声波被称为超声波。

超声波为直线传播方式,频率越高,绕射能力越弱,但反射能力越强。

利用超声波的这种性能就可制成超声传感器,或称为超声换能器,它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。

电容式微机械超声换能器的收发一体电路实现

电容式微机械超声换能器的收发一体电路实现

电容式微机械超声换能器的收发一体电路实现赵蕾;张文栋;何常德;张国军【摘要】电容式微机械超声换能器收发一体电路研究的难点为换能器模式的转换和高频微弱信号的检测.文中利用限幅原理设计了收发隔离电路,实现了换能器发射与接收模式的分离,并设计了基于跨阻放大的检测电路,实现了对高频微弱信号的提取,克服了以上难点.通过水下测试系统的搭建,对其进行实验验证,结果表明收发一体电路的检测精度可达到25 pF/s,同时该电路还具有良好的线性度和稳定性.%For transceiver integrated circuit of capacitive micromachined ultrasonic transducer,there were two difficulties.The first was the model of transducer converted,the second was to detect high frequency and weak signal.The paper used limiting principle to design transceiver isolation circuit which can make transmission mode and receiving mode separate.The paper designed a detection circuit based on the transimpedance amplifier to achieve extraction of high frequency and weak signal.The methods overcame the difficulties.Through the underwater construction of the test system,the circuit by experiment was tested and verified.The result shows that detection precision of transceiver integrated circuit reached 25 pF/s,at the same time,it was great that the circuit has good linear and stability.【期刊名称】《仪表技术与传感器》【年(卷),期】2017(000)002【总页数】5页(P1-4,22)【关键词】电容式微机械超声换能器;收发一体电路;隔离电路;检测电路【作者】赵蕾;张文栋;何常德;张国军【作者单位】中北大学,电子测试技术重点实验室,山西太原030051;中北大学,电子测试技术重点实验室,山西太原030051;中北大学,电子测试技术重点实验室,山西太原030051;中北大学,电子测试技术重点实验室,山西太原030051【正文语种】中文【中图分类】TN911随着MEMS技术的发展,出现了电容式微机械超声换能器(CMUT)[1]。

超声接收换能器

超声接收换能器

超声换能器换能器接收器外来声波作用在换能器的振动面上,从而使换能器的机械振动系统发生振动,借助于某种物理效应,引起换能器储能元件中的电场或磁场发生相应的变化,从而引起换能器的电输出产生一个相应于声信号的电压和电流对于接受型换能器要求换能器有大的输出功率和高的灵敏度。

接收换能器主要性能指标:1 工作频率:对被动式接收换能器而言它的工作频率是一个较宽的频带,同时要求换能器自身的谐振基频要比频带的最高频率还要高,以保证换能器有平坦的接收响应。

2 机电转换系数n和机电耦合系数k:3 阻抗特性换能器作为一机电四端网络,它具有一定的特性阻抗和传输常数。

由于换能器在电路上要与发射机的末级回路和接收机的输入电路相匹配,所以在换能器设计时计算出换能器的等效输入阻抗是十分重要的。

4 品质因素Q常用电路系统的品质因素Q e和机械系统的品质因素Q m来共同描写换能器的品质因素。

换能器的Q值与其工作频带宽度和传输能量的效率有密切的关系,Q值的大小不仅与换能器的材料、结构、机械损耗的大小有关,还与辐射声阻抗有关。

所以同一个换能器处于不同介质的Q值是不相同的。

5 方向特性0对于一个接收换能器,它的方向特性曲线的尖锐程度决定了其探索空间方向角的范围。

所以超声换能器的方向特性的好坏直接关系到超声设备的作用距离。

6 频率特性换能器的频率特性是指换能器的一些重要参数指标随工作频率变化的特性。

例如一接收换能器的接收灵敏度随工作频率变化的特性。

7 灵敏度(接收声场的响应)这是对接收换能器最重要的一个指标,又有电压灵敏度、电流灵敏度之分。

所谓接收换能器的自由场电压灵敏度,就是指接收换能器的输出电压与在声场中引入换能器之前该点的自由声场声压的比值式中,U(ω)表示接收换能器电负载上所产生的电压(V);P f(ω)表示接收换能器接受面处自由声场的声压(μPa),有时也用dB表示其基准灵敏度取为M。

N u(ω)称为自由场电压灵敏度。

所谓接收换能器的自由场电流灵敏度M i(ω)(自由场电流响应),是指接收换能器的输出电流与在声场中引入接收器之前的自由声场声压的比值,记为式中,i(ω)单位是A,P f单位是μPa。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要介绍了采用脉冲回波法进行超声测距的原理,设计了一种高效率的超声换能器驱动电路,使换能器和功放的阻抗匹配得到改善。

另外还设计了一种单电源回波接收电路。

本系统主要用于车辆防碰撞等领域。

从实验结果来看,发射效率和接收灵敏度均较高,回波效果良好,大大提高了超声波探头的作用距离。

关键词超声测距脉冲变压器阻抗匹配推挽放大器随着我国汽车工业和高速公路事业的飞速发展,研制、开发基于高性价比的超声波测距技术的车辆防撞系统具有重要的社会与经济价值。

车辆防撞系统具有自动探测前方障碍物、自动减速或刹车的功能,是未来高级小汽车和载重车辆必备的安全行驶辅助装置。

日本、美国和欧洲等各大汽车公司都已投入了相当的人力、物力开发在高级汽车上使用的防撞与安全预警系统,包括毫米波雷达、摄像机、和高档微机等。

据海外媒体报道,戴姆勒—克莱斯勒公司日前成功开发出供商用车尤指卡车使用的电子刹车系统,它利用车载前视雷达感应器探测前方景物,由车载控制器处理这一感知信息而形成虚拟景象,由此来判断当前路况是否需要启动自动刹车装置。

这种新型刹车系统在未来的两、三年内即可面市,预期价格为3745欧元[1]。

显然,就普通汽车而言,该自动电子刹车装置太昂贵。

超声测距传感器价格低廉,其性能几乎不受光线、粉尘、烟雾、电磁干扰和有毒气体的影响,而且使用方便。

然而,常见的超声测距仪的作用距离较短,一般均小于或等于10,从而限制了它在汽车高速行驶时的使用性能。

超声测距仪的作用距离不仅仅依赖于高性能的超声波探头,而且与超声波的发射与接收电路的机电能量转换效率有关。

本文主要研究一种高效的超声换能器收发电路,以增大超声测距仪的作用距离,使之能够在未来的国产化汽车主动防撞系统中得到应用。

1超声测距原理谐振频率高于20的声波被称为超声波。

超声波为直线传播方式,频率越高,绕射能力越弱,但反射能力越强。

利用超声波的这种性能就可制成超声传感器,或称为超声换能器,它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。

换能器在电脉冲激励下可将电能转换为机械能,向外发送超声波;反之,当换能器处在接收状态时,它可将声能机械能转换为电能。

最常用的超声测距方法是回声探测法。

其工作原理是使换能器向介质发射声脉冲,声波遇到被测物体目标后必有反射回来的声波回波作用于换能器上。

若已知介质的声速为,第一个回波到达的时刻与发射脉冲时刻的时间差为,那么即可按式=/2计算换能器与目标之间的距离,如图1所示。

考虑到传感器的成本与安装的方便性,采用收发兼用型超声波探头,即实际距离=。

声波的速度与温度有关[2]。

如果环境温度变化显著,则必须考虑温度补偿问题。

空气中声速与温度的关系可表示为2驱动电路的设计图2所示的超声频驱动电源用于激励超声换能器使之向外发送超声波,超声频电源与超声换能器仪器构成超声发生器。

图2 2.1场效应管功率放大电路的设计在此采用在超声波发生器上应用较多的乙类推挽放大电路。

其特点是无激励信号时,两个功率管20的静态电流为零;而有激励信号时,两个功率管交替工作,各输出半波信号,合起来形成一个完整的波形。

75732是双通道与非门/专用接口器件,其中,管脚2是两个与非门公用的使能输入端高电平有效,管脚1/7、管脚3/6分别是两个与非门的输入/输出端;管脚4是数字地;管脚8接5直流电源,管脚5接直流电源。

利用该接口电路就可以直接用电平来驱动功率管。

只要适当选取电阻1就可以确定功率管20的栅源电压,进而确定功率管导通时的漏极电流;用于限制漏极电流的大小,避免功率管导通瞬间产生过大的电流冲击。

当选通信号为低电平时,75732的两个与非门均输出低电平,功率管20截止,发射电路不工作,而继电器处于接通状态与和2接触;当选通信号为高电平时,超声频脉冲信号通过与非门00的逻辑变换后,使75732的两个与非门交替输出高电平,驱动两个功率管20交替导通与截止推挽放大,通过脉冲变压器升压输出高振幅正弦波,换能器将获得的能量以声能形式辐射出去。

此时,继电器处于常闭状态换能器接入驱动电路的输出端。

要使非线性失真不明显,其功率最大,负载应当是固定不变的。

因此变压器的另一作用是进行耦合,将实际负载,变换成所期望的值只,以实现阻抗匹配。

如图3所示,和分别代表了和-,因此△的面积就代表了工作在乙类的互补对称电路输出功率的大小。

△的面积愈大,就表明输出功率也愈大。

为流过功率管的最大电流,对应于图中负载线,其功率三角形面积最大,非线性失真不明显。

所以,最大功率的负载电阻应当是=-。

场效应管20采用电压驱动方式,与负载电流和安全工作区域无关,电路设计较为简单;对于开关速度来说,它同双极型器件相比可大幅度提高开关速度,温度影响也小;而且它仅受管子功耗的限制,无二次击穿的影响,因而在此代替功率晶体管作功率放大器件。

2.2变压器的设计脉冲变压器是超声换能器驱动电路中最重要的器件,它的用途是升高脉冲电压信号,并使功率放大器的输出阻抗与换能器的负载阻抗匹配。

一般脉冲变压器以变压器的功率、原副边电压信号的幅值确定变压器的尺寸和变比[3];而超声换能器驱动用变压器则主要以功率和原副边电感及阻抗匹配确定变压器的尺寸和变比。

2.2.1变压器工作频率及输入电压脉宽的确定脉冲变压器的工作频率取决于超声换能器的工作频率。

在此选用=30的换能器,其所对应的谐振电路等效阻抗=450Ω。

则半个周期内的电压脉宽为=222 其中,为脉冲变压器的工作周期。

是设计电路时的一个重要参数,它对主开关元件、输出变压器和变换器效率等都有很大的影响。

在此选=0.9,则有=15μ。

2.2.2变压器变比的确定及功率负荷的计算由前面推导可知=-/时功放效率最大,取=12,考虑到车辆使用的蓄电池所能提供的最大电流有限,取=5,由功率管工作特性曲线可以查出=2,得出=12-2/5=2Ω,所以变压器变比为变压器的功率负荷为式中,为换能器的工作功率;η为变压器的效率,可取η=0.95;为等效负载上的电压幅度。

将已知值代入4式得≈24。

2.2.3变压器铁心的选择铁心是脉冲变压器的重要组成部分。

脉冲变压器的体积、质量等主要指标都由铁心来确定。

常用的铁心材料有电工钢、软磁合金、软磁铁氧体、非晶态合金等。

其中铁氧体铁心工艺性好,价格便宜,而且电阻率很高,确保在窄脉冲情况下能得到高的有效脉冲磁导率,要比冷轧电工钢高十倍以上。

对于推挽式电路,铁心尺寸的选择可参考下式式中,为磁芯的有效截面积;为铁心的窗口截面积,只有各绕组截面积之和小于铁心的窗口面积,才能使铁心窗口绕得下全部绕组;为铁心最大工作磁通密度,在此选取材料为325的铁心,由该材料的-特性曲线查出=250;为铁心的填充系数,对于铁氧体铁心来讲,=1;为铁心窗口的利用系数,与绕组导线直径及绕制工艺水平有关,一般取0.1~0.5;为导线允许的电流密度,一般取为3~5/2。

将已知数值代入式5,计算得=1403.52。

根据参考文献[4],可选取公司生产的25/10/6型号的铁心,其有效面积=38.42。

2.2.4变压器初、次级绕组匝数的计算变压器初级绕组的匝数1由下式确定1=×2×6 将已知量代入,得N1=10。

于是,由变压器的变比可求出变压器次级绕组的匝数,即2=1×=10×15=150。

各绕组导线的直径可由下式计算式中,为流经绕组电流的有效值。

最后校验变压器是否能绕下所要求的线圈匝数。

脉冲变压器的很多参数是相互影响的,所以在制作变压器时,要反复调试,以达到最佳的阻抗匹配和高的效率。

变压器的输出即超声换能器上所加的电压幅值影响着系统的测距范围及精度,本系统中使用的变压器副边空载电压可达300。

3接收电路的设计由于此电路应用于汽车防撞系统中,一般车辆上只提供正电源,所以接收电路的设计采用单电源。

它由前置放大电路、带通滤波电路和后级放大电路组成。

3.1前置放大电路考虑到超声换能器的输出电阻比较大,因此前置放大器必须有足够大的输入阻抗。

前置放大电路是一个由精密、高输入阻抗仪表放大器623构成的差动放大器。

由于采用了收发同体传感器,因而收发信号之间会产生干扰,较大的发送信号能量有可能直接进入接收电路,它要比回波大得多,因此前级放大器会饱和,电路工作不稳定。

为此,接收信号放大器的输入端要接入一对互为反向的二极管进行箝位,以保护后面的放大电路。

3.2带通滤波器在此采用无限增益多路反馈型滤波电路,它是一个由赋以多路反馈的理论上具有无限增益的运算放大器构成的滤波电路。

图4所示是由单一运算放大器构成的无限增益多路反馈二阶带通滤波电路的基本结构。

滤波器参数为无限增益多路反馈型滤波电路由于没有正反馈,故稳定性高。

为计算方便,可先选定1=2=680,=6,=3,由以上方程联立得3=47Ω,1=47Ω,2=2Ω。

由于采用单电源供电,所以要在放大器正极抬高一个电平。

在此用7805将电源电压转换成5以提供偏置。

滤波器的输出再通过一级放大后接采集卡进行/采样。

4实验结果与结论对前面设计的电路进行了超声测距实验。

此实验应用公司的数据采集卡6024采集数据。

6024是拥有模拟、数字、时钟口的高性能多功能板卡,采用的是总线。

最大采集速率为200,使用-计数器芯片。

包括三个定时器组,控制着模拟输入、模拟输出和通用的计数/定时功能。

用于通用计数/定时功能的是两个24位计数器[5]。

利用时钟1发出控制信号,时钟0产生30的脉冲,作为驱动电路的输入信号。

发射的脉冲数应选择合适,脉冲个数多时,发射换能器可以克服其振动惯量而获得充分的振动,其它声波模式影响较小,发射的超声脉冲能量大;但此时测距的盲区也大测距盲区指的是可以测量的最小距离,一般选择由10~20个脉冲组成。

系统软件采用编程,图5为相同环境中两个电路的测量结果对比。

5是以往电路在6米处的测量结果,幅值较小,测量过程中曾出现掉电现象,功率管发热严重,这说明功率消耗比较大。

5是本电路的测量结果。

可以看出,本电路的测量距离明显提高,而且管子基本没有发热现象,电源保持稳定。

可见,本电路的设计由于经过较严格的推导,器件选择合理,各参数得到优化,改善了换能器与功放间的阻抗匹配,功放效率和机电转换效率得到明显提高。

电路控制方便,性能表现良好,在距离9.5处仍能得到较清晰的回波,使大范围的超声测距成为可能。
