机电安装过程管线综合排布策划
建筑机电安装工程管线综合排布

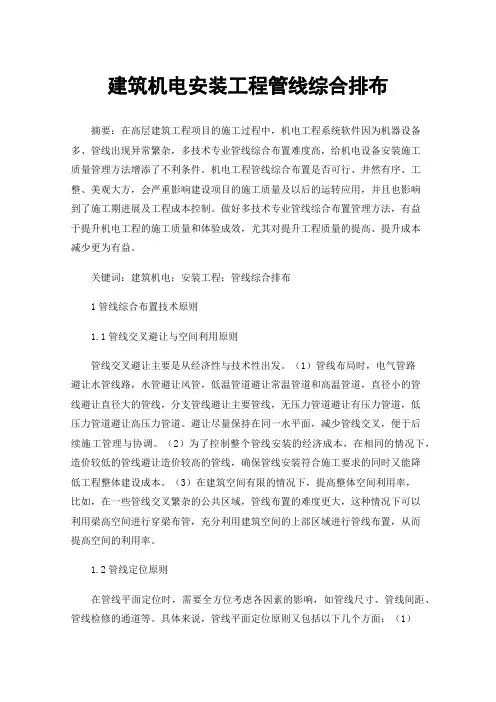

建筑机电安装工程管线综合排布摘要：在高层建筑工程项目的施工过程中，机电工程系统软件因为机器设备多、管线出现异常繁杂，多技术专业管线综合布置难度高，给机电设备安装施工质量管理方法增添了不利条件。
机电工程管线综合布置是否可行、井然有序、工整、美观大方，会严重影响建设项目的施工质量及以后的运转应用，并且也影响到了施工期进展及工程成本控制。
做好多技术专业管线综合布置管理方法，有益于提升机电工程的施工质量和体验成效，尤其对提升工程质量的提高、提升成本减少更为有益。
关键词：建筑机电；安装工程；管线综合排布1管线综合布置技术原则1.1管线交叉避让与空间利用原则管线交叉避让主要是从经济性与技术性出发。
（1）管线布局时，电气管路避让水管线路，水管避让风管，低温管道避让常温管道和高温管道，直径小的管线避让直径大的管线，分支管线避让主要管线，无压力管道避让有压力管道，低压力管道避让高压力管道。
避让尽量保持在同一水平面，减少管线交叉，便于后续施工管理与协调。
（2）为了控制整个管线安装的经济成本，在相同的情况下，造价较低的管线避让造价较高的管线，确保管线安装符合施工要求的同时又能降低工程整体建设成本。
（3）在建筑空间有限的情况下，提高整体空间利用率，比如，在一些管线交叉繁杂的公共区域，管线布置的难度更大，这种情况下可以利用梁高空间进行穿梁布管，充分利用建筑空间的上部区域进行管线布置，从而提高空间的利用率。
1.2管线定位原则在管线平面定位时，需要全方位考虑各因素的影响，如管线尺寸、管线间距、管线检修的通道等。
具体来说，管线平面定位原则又包括以下几个方面：（1）先主后次。
先行安装重点管线，后安装次要管线。
（2）先大后小。
即管径较大的线路安排在管径较小的线路安装之前进行安装。
（3）先难后易。
即先安装工序复杂、安装难度大的管线，然后安装比较简单易操作的管线。
（4）先风管后水管。
先安装排风管，再安装水管，最后安装电路管道。
（5）先无压后有压，即先安装无压管道，再安装有压管道。
地库机电安装综合管线优化排布指引
地库综合管线优化排布指引1 地库各区域净高要求:A区：回家通道非本区域使用管线不得进入，地上使用桥架、管道须从侧面高位进入；B区：车行道区域原则上不允许桥架、风管、DN100以上的管道，横穿管线除外，该区域控制净高不低于2.4米；C区：此区域不建议设置排布桥架、风管、DN100以上的管道，若无法避免，该区域控制净高不低于2.2米；D区：风管、桥架、水管优先设置于此处，该区域控制净高不低于2.2米；2 地库综合管线排布原则2.1 强制管控项2.1.1 回家通道不允许设置机电管线（不包含喷淋支管），该楼栋使用桥架、管道须从侧面高位进入，横穿该区域管线上翻不低于梁底标高；2.1.2 车道上不允许纵向设置桥架、风管及DN100以上的管道，横穿车道的风管需进行变径或翻弯避让；2.1.3 桥架、水管不允许穿越防火卷帘；2.1.4 桥架不允许平行设置在水管下方，管道与桥架交叉布置时，应保证“上电下水”；2.1.5 消防栓设置应避让车道和车位，不允许影响车辆通行及车位车门开启，间距不得大于30m；2.1.6 车道照明应沿车道中心线单排布置；2.1.7 综合支架大于2m时，应在中间增加吊杆或槽钢；2.2提升优化项2.2.1 性质相近的管线、热胀冷缩量较小的管线宜采用综合支架，建议由一家合作单位进行统一施工，尽可能利用已有的建筑构筑物的梁、柱作为综合支架的生根点；2.2.2 当水管、桥架采用综合支架时，为保证管线支架间距满足规范要求，桥架中间应增设一道或两道支架；2.2.3 消火栓优先布置在车道侧向位置，其次墙面位置，最后布置在柱跨正向位置（立管设于消火栓箱背后）；2.2.4 在局部风管净高不满足要求的情况下，风管下方喷头采用非标做法（下垂喷头安装风管两侧）；2.2.5 在地下室层高受限情况下，在保证防排烟管道设计截面积不变，通过调整风管宽高比，减小风管高度以满足提升净高的要求（矩形风管的宽高比宜为4：1以下，不应超过10：1）2.2.6 桥架上翻宜采用21.8°翻弯避让；。
(完整版)机电管线综合排布原则
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
浅议建筑机电设备安装管线综合布局
Ｋ ｙ ｗ ｒ ｓ ｍ ｃ ａ ｉ ｄ ｅ ｃ ｉａ ｅ ｕｐ ｎ ｓ ｌ ｔ ｎ ｐｐ ｌ ｅｓｎｈ ｓ ；ｒ ｅ ｔ ｕ ｌ ｅ ｏ ｄ ： ｅ ｈ ｎｃ ａ ｌ ｔ ｃ ｑ ｉ ｌ ａｎ ｅ ｒｌ ｍｅ ｔｎ ｔ ｌ ｉ ；ｉｅ ｎ ｔｅｉ ｐ ｏ ｃ ｑ ａ ｔ ｉ ａ ａｏ ｉ ｙ ｓ ｊ ｉ ｙ
摘
４ １０ ） ２ ６０
要 ： 型、 大 高层 建筑 物 需 装备 的机 电设 备 、 管道及 线 网众 多。 由于 多 个 专业 施 工队 伍 拥 挤 于 现 场 ， 各 自的 施 按
工图纸进行施工 ， 给施工管理带来难度 ， 影响作业效率低。 因此 ， 对于大型建筑的施工 ， 必须做好机 电安装前期 图纸会 审， 安装时管线综合布局 ， 以保障工程 质量 ， 降低 工程施工成本 。 关键词 ： 电设备安装； 机 管线综合 ； 工程质量 中图分类号 ：Ｕ ３ Ｔ ７１ 文献标识码 ： Ａ 文章编号 ：０ ７ ８ ２ （００ ０ — １４ ０ １０ — ３０ ２ １ ）３ ０ ６ — ２
第 ３ ７卷 第 ３期 ・ 术 学
Ｖｏｆ ７ ． ３ Ｎｏ ． ３
湖
南
农
机
２０１ 年 ５ 月 ０
Ｍ ａｙ． ０ １ ２ ０
Ｈ Ｊ Ｎ ＡＧ ＩＵＬ Ｕ Ａ Ｎ Ｒ Ｃ Ｔ Ｒ Ｌ ＭＡＣ ＮＥ Ｙ ＨＩ Ｒ
浅议建筑机 电设 备安装管线综合 湖南 祁东
大型建筑机电安装包括 给排 水 、 防、 消 电气（ 高低压 配电、
样 由于设计与土建脱节 ， 调管 线布置不当 ， 空 导致冷凝水 的排 放立管在走 道的门边 ， 响美观 ， 影 更无法施工 。 同时 ， 泻水排 向
一
室内外照 明、 动力设备安装及 线路 施工 ） 暖通（ 、 空调 、 通风及
管线的综合排布深化设计方案
管线的综合排布深化设计方案安排好位置，与吊顶龙骨的位置协调；在吊顶内设备的安装位置上，尽可能合理安排管线的敷设空间，保证各专业管线的顺畅敷设。
1.6.2.2机房区域的管线综合排布深化设计重点及难点表1.6.2.2-1机房区域的管线综合排布深化设计重点及难点序号重点及难点机房空间紧张，各专业管线综合布置难度大1，特别是机房内的空调、___、电源柜等设备管线的布置；2机房内的管线交叉密集，需进行综合平衡布置；3机房内的管线走向需要与机柜位置协调；4机房内的防火隔墙、防水隔离等要求也需要考虑；解决办法针对机房空间紧张的问题，采用合理的布线方案，优化各专业管线的敷设方式和位置；在机房内的管线交叉密集处，采用共用管线支吊架，进行综合平衡布置；在机房内的管线走向上，与机柜位置进行协调，确保管线顺畅、布置美观；针对机房内的防火隔墙、防水隔离等要求。
采取相应的措施，保证管线布置符合规范要求。
1.6.2.3竖井区域的管线综合排布深化设计重点及难点表1.6.2.3-1竖井区域的管线综合排布深化设计重点及难点序号重点及难点竖井空间狭小，各专业管线综合布置难度大；1竖井内的管线交叉密集，需进行综合平衡布置；2竖井内的管线走向需要与设备位置协调；3竖井内的防火隔墙、防水隔离等要求也需要考虑；解决办法针对竖井空间狭小的问题，采用合理的布线方案，优化各专业管线的敷设方式和位置；在竖井内的管线交叉密集处，采用共用管线支吊架，进行综合平衡布置；在竖井内的管线走向上，与设备位置进行协调，确保管线顺畅、布置美观；针对竖井内的防火隔墙、防水隔离等要求。
采取相应的措施，保证管线布置符合规范要求。
42台笔记本电脑，23台HP6200打印机和4台8口网络交换机是本单位所拥有的电子设备。
为了保证深化设计过程中的信息传递和与施工现场的衔接，我们将在现场项目部建立局域网络，以服务器为核心实现资源共享和信息快速传递。
此外，我们也会与业主、设计院、现场监理和公司总部相联。
浅谈建筑机电安装工程管线综合排布_1
浅谈建筑机电安装工程管线综合排布发布时间：2022-01-18T07:34:22.334Z 来源：《新型城镇化》2021年24期作者：喻英杰[导读] 随着国内经济发展速度的持续加快，建筑规模逐渐扩大，智能化要求也明显提高。
对建筑机电工程来说，机电安装需要重点关注，空调设施、安防系统、通信系统等均不可忽视，这就使综合管线的铺设更为复杂，尤其要找到可行的措施来保证施工质量达到既定标准。
本文从建筑机电安装工程的现状出发，对管线综合技术的应用展开深入探析[1]。
中石化工建设有限公司陕西西安 710018摘要：目前我国城市化建设和科技水平的快速发展，建筑行业发展也十分快速。
随着当前人们的整体生活水准不断提升，我国的建筑行业也得到了较好的改善与提升，现代建筑普遍都具备一定的多样化功能，在具体的安装中需要对应的支持，但是由于受到一些因素影响，使得其自身的优化空间有限，这样的情况下给对应的工程安装带来较大的麻烦，因此，需要及时地联系相应的工作人员做好优化，并合理地设计方案，从而避免出现其他的问题，减少工程中出现的问题，这样可以大幅度节省施工成本，同时还能确保企业的整体经济效益。
为此，相关工作者要明确机电管线综合排布技术的概念，明确常用机电管线综合排布技术类型，从室内管线和室外管线两方面高效落实管线排布技术，提高机电系统的运行效率和使用价值。
关键词：建筑机电安装；管线综合；排布引言随着国内经济发展速度的持续加快，建筑规模逐渐扩大，智能化要求也明显提高。
对建筑机电工程来说，机电安装需要重点关注，空调设施、安防系统、通信系统等均不可忽视，这就使综合管线的铺设更为复杂，尤其要找到可行的措施来保证施工质量达到既定标准。
本文从建筑机电安装工程的现状出发，对管线综合技术的应用展开深入探析[1]。
1机电管线综合排布技术的概念机电工程安装涉及土木工程、自用工程、工业工程、环保建设工程等多个方面的内容和专业。
机电工程在建筑工程尤其是大规模的工程项目中发挥的作用十分重大。
建筑给排水、机电管线交叉、排布避让原则
建筑给排水、机电管线交叉、排布避让原则一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2．混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
7．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。
Revit机电综合设计应用 第5章 管线综合优化排布规则
管线综合优化排布规则
1.总体原则 2.避让原则 3.垂直面排列管道原则 4.平面管道间距 5.机电末端分布与安装维修空间 6.管道穿梁（预制孔+卡箍）
陈红 教授 2017-09
管线综合优化排布规则
1.总体原则 1）管线综合符合国家相关规范要求 2）尽量利用梁内空间
➢ 绝大部分管道在安装时均为贴梁底走管。 ➢ 梁与梁之间存在很大的空间，这些梁内空间可以被很好的利用
根据实际情况综合布置，管间距离以便于安装、维修为原则
陈红 教授 2017-09
管线综合优化排布规则
5.机电末端分布与安装维修空间 1）整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的
安装，合理地布置机电各末端在吊顶上的分布（平面）； 2）电气桥架安装后放线的操作空间以及以后的维修空间，
热水管道需要保温，造价较高，且保温后的管径较大； 另外热水管道翻转过于频繁会导致集气 4）附件少的管道避让附件多的管道 有利于施工操作以及今后的检修、更换管件 5）临时管道避让永久管道
➢ 新建管道避让原有管道； ➢ 低压管道避让高压管道； ➢ 空气管道避让水管道
陈红 教授 2017-09
管线综合优化排布规则
陈红 教授 2017-09
管线综合优化排Βιβλιοθήκη 规则4.平面管道间距 1）考虑到水管外壁、空调水管、空调风管保温层的厚度； 2）电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离； 3）直管段风管距墙壁的距离最小150mm； 4）沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实
际情况确定距墙柱距离； 5）管线布置时考虑无压管道的坡度； 6）不同专业管线间距离，尽量满足现场施工规范要求。
地铁机电安装工程管线综合排布技术分析
地铁机电安装工程管线综合排布技术分析1. 引言1.1 地铁机电安装工程管线综合排布技术分析地铁机电安装工程管线综合排布技术分析是地铁工程中的重要环节，其设计和施工的质量直接影响到地铁线路的安全运行和正常使用。
本文将从地铁机电安装工程管线的重要性、当前存在的问题、技术原则、排布方法以及实际案例进行分析，旨在探讨如何有效地进行地铁机电安装工程管线的综合排布。
地铁机电安装工程管线的排布不仅仅是单纯的管线敷设，更涉及到各种机电设备的布置以及与土建结构的融合。
在地铁工程中，机电设备的安装通常需要考虑到轨道交通的特殊要求，如高速、高密度和高频率的运行。
合理的管线排布对于地铁的运行安全和效率具有至关重要的意义。
当前地铁机电安装工程管线排布存在着一些问题，如管线交叉、设备布置不合理等，导致施工难度增加、维护费用增加和影响运行效率。
需要针对这些问题提出相应的解决方案。
在进行地铁机电安装工程管线综合排布时，需要遵循一定的技术原则，包括安全、可靠、高效、节能等，以确保地铁线路的正常运行和使用。
排布方法也是至关重要的，需要根据具体情况选择合适的方案进行实施。
2. 正文2.1 地铁机电安装工程管线的重要性地铁机电安装工程的管线布局直接关系到地铁系统的运行效率和安全性。
合理的管线布局能够确保各种设备之间的正常运转，并且能够避免管线交叉、混乱等问题，保证地铁系统的正常运行。
地铁机电安装工程的管线布局还直接关系到地铁系统的可维护性和可操作性。
合理的管线布局可以使得相关设备易于检修和维护，减少维护成本和时间，同时也方便操作人员对设备进行监控和控制。
地铁机电安装工程的管线布局还关系到地铁系统的整体美观和空间利用率。
通过精心设计的管线布局，可以使得地铁站或车厢空间更加整洁、有序，提升乘客的乘坐体验，同时最大程度地利用空间，提高地铁系统的运营效率。
地铁机电安装工程的管线布局在地铁系统中起着十分重要的作用，不仅直接关系到地铁系统的运行效率、安全性和可维护性，还关系到地铁系统的整体美观和乘客体验。
机电管线综合排布详解
一、机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
二、机电管线深化设计的必要性1、合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
2、综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
3、综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
4、确定管线和预留洞的精确定位，减少对结构施工的影响5、弥补原设计不足，减少因此造成的各种损失。
6、核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
7、合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
8、综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
三、管线综合排布原则1、总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
探讨建筑机电安装管线综合布局
探讨建筑机电安装管线综合布局摘要：建筑机电安装综合布局工作具有一定的难度，因为建筑管线重叠交叉的部位非常多，一旦管线走向不够明确，很有可能会引导严重的事故，因此这项工作必须由专门的技术人员来完成，而且在招标期间，要对中标单位进行严格的考察，只有完全符合条件的单位才可以有中标的资格。
本文主要针对机电安装管线综合技术的应用展开了探讨，对管线综合的原则作了介绍，给出了一系列常用的管线综合技术，并对常用的管线综合技术作了深入的分析，以期能为有关方面的需要提供参考借鉴。
关键词：建筑；机电安装；管线；综合布局；解析Abstract： the comprehensive layout of building mechanical and electrical installation has a certain degree of difficulty, because there are so many overlapping parts of building pipelines, once the direction of the pipeline is not clear enough, it is likely to lead to serious accidents. therefore, this work must be completed by specialized technicians, and during the bidding period, the bid-winning units should be strictly inspected, and only those units that fully meet the requirements can be qualified to win the bid.机电安装管线在正式开始安装之前，应该做好前期的图纸会审工作，总承包可以将工程承包给各个专业的分承包商，但是必须做好图纸会审工作，并且做好技术交底工作，在会审期间，尽可能的将涉及到的所有的图纸问题都改正，比如施工图不够规范，及时纠正等，会审工作是管线综合布局顺利完成的基本保证，以此需要格外重视，此外，还需要做好建筑机电安装设计工作。
BIM建筑、排水、机电管线综合排布避让原则及出图规范
BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
建筑、排水、机电管线交叉、排布避让原则
【建筑通】建筑、排水、机电管线交叉、排布避让原则建筑、排水、机电管线布置原则：管线交叉布置原则：一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2．混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
7．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。
机电综合管线排布避让原则及出图的规范
机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
综合机电综合管线排布施工方案
综合机电综合管线排布施工方案机电综合管线排布本项目机电管线密集，需对现有建筑、结构和机电各专业图纸仔细分析，综合考虑，在满足国家规范和招标文件技术要求的前提下，本着尽可能提高室内净空高度的原则对机电管线合理排布。
精装区的综合机电综合管线排布该项目地上建筑多为精装区域。
工期紧，要求高。
深化设计将合理布置管线，为装修专业提供最大设计、安装空间。
与其他单位的配合与土建的配合为保证机电管线预留预埋工作的顺利进行。
我们除按招标文件要求准时给土建专业提供完整的配合土建综合图，详细注明留口大小及定位尺寸外，还将做好与结构及土建专业的协调、沟通工作，避免二次开孔。
与机电分包的配合加强与各个专业分包的前期协调沟通，可以保证机电系统安全、合理、高效运行，同时可以最大限度的降低工程的运行费用。
我公司中标后，项目深化设计与调试人员将积极与各个分包商沟通，协调设备供货商和专业弱电分包弱电接口；细化、明确机电专业相关设备的控制点位表、通讯控制接口、工作接口、各机电系统控制方式、弱电专业测试、联动配合要求等。
同时我公司根据设计、调试经验，提出合理化系统优化方案。
与供货商的配合对供应商提供备型号和参数进行审核，并依据供应商提供的风机、新风机组（PHU）等大型设备产品样本制作机房大样图，确保采购设备、连接材料的型号与参数满足工程设计要求和现场安装要求。
机电深化图纸出图计划在收到正式中标通知书以后，我公司根据施工总计划，编制年、季、月出图计划，提交总承包/工程监理/业主审核。
严格按计划出图，各专业主管工程师按期进行督促和检查，并及时调整落实出图计划。
1、室内给排水（1）应采用螺丝连接，被破坏的镀锌层表面及管螺纹露出部分，应做防腐处理。
（2）给水横管宜有0.002-0.005的坡度坡向泄水装置；给水立管和装有3个或3个以上配水点的支管始端，均应安可拆装的连接件。
（3）管道上的阀门：管径小于或等于50毫米，宜采用截止阀；管径大于50毫米，宜采用闸阀。
管线综合排布原则
机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2 机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
弥补原设计不足，减少因此造成的各种损失。
（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
3 机电综合图工作流程4 4.1总体原则：度用可用的空间。
4.2避让原则：装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。
4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距墙的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。
不同专业管线间距离，尽量满足施工规范要求（见附表）。
4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。
4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
机电管线综合排布原则及施工工序
机电管线综合排布原则及施工工序机电管线综合排布原则及施工工序，可不就是一个听起来高大上的话题嘛。
要说这事儿，咱得从基础聊起，毕竟这玩意儿关乎着整个建筑工程的“内脏”能不能正常运作。
咋说呢？就好比你得先搞清楚发动机怎么工作，才能知道车子怎么跑。
建筑工程中，这些管线就相当于大楼的“血管”和“神经系统”，它们交织在一起，错综复杂，但又必须相辅相成。
你想想，如果没有合理的布局，电线、暖气管、空调管……乱成一锅粥，那还真是“有心栽花花不开，无心插柳柳成荫”的大悲剧了。
首先呢，管线排布最最关键的一点就是得考虑到“节省空间”。
你看啊，一栋楼从地下到楼顶，每层楼的管线就像是个“秘密通道”，一个不小心搞乱了，整个楼的通行效率就低了。
你说光是电线一团乱麻，肯定不行。
水管空调管啥的，也不能像“乌龟壳”一样摆得到处都是。
这里面有个学问叫做“管线空间优化”。
就像家里收拾东西，能省的地方都要省，能堆的地方都得堆。
房间不大，想给电视、沙发、茶几都安排得妥妥的，你得先测量好，不然空间就小了，怎么住人？再说了，管线排布得合理，施工才不至于像是“画饼充饥”。
有些工程师刚开始就头脑发热，觉得把所有管线塞进一个角落里肯定是最“省事”的方式。
嘿嘿，你怎么就不想想，这样一堆电线、热水管、冷水管塞在一起，通电的时候出了问题，能是多么麻烦？就像把热锅上的蚂蚁和雪人塞进一个盒子里，谁受得了？这些管线得有个“亲密”的距离，不能太远，但也不能拥挤到打架。
管道、线缆、设备得有相互的“呼吸空间”，不然长久下去，问题就会接踵而来。
再来谈谈施工工序。
说白了，这就是“打铁还需自身硬”的问题。
施工顺序不能乱，得先做基础再做细节，就像做菜，炖汤得先烧开水，再加料，不然汤就白煮了。
管道施工首先得从“最底层”开始，一层一层往上走。
不是先去接管道，首先要铺设好基础设施，就像盖房子得先做地基，管道和设备的安装得在正确的层面上。
水管电管安装了之后，接下来的就是调试。
调试可得小心点，不然一旦调错，别说是电漏水啥的，甚至有时候会引起火灾。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电安装过程管线综合排布策划
1.管线综合排布策划目的
经过优化，对管线、设备综合排布，使管线、设备整体布局有序、合理、美观，最大程度的提高和满足建筑使用空间；降本增效。
机电安装工程施工前的总体策划是保证机电安装工程质量的必要阶段，对于现代建筑工程，特别是具有较复杂功能的智能建筑，其机电系统很复杂，子系统很多。
而机电系统全部都是由管、线将功能设备连结而成，这些管、线、设备在建筑物内必定要占据一定的空间，而现代建筑的内部空间是有限的。
所以，机电安装工程的管、线、设备的合理布置就成为机电安装工程施工策划的首要任务。
2.管线综合排布策划组织与实施
总包单位在机电工程开工之前就应完成各系统的管道、电气线路、机电设备的布置，并与土建专业进行全面协调，结构施工时应做好密切配合，做好预留预埋工作。
避免在机电安装施工时在主体结构上开洞，并可以使土建和机电的细部处理都能够预留足够的空间。
由总包单位的机电经理负责组织各专业工程师，以及分包单位专业工程师，进行综合排布策划，应对给排水、空调、消防、电气、智能等全部管线进行综合布置策划，对各种管道、线路、设备的位置、走向、交叉点、支吊架（位置、形式）、管道的敷设方式（明敷、暗敷）等等进行深入的研究，并形成管线、设备的位置排布详图、节点图、剖面图、支架位置图、支架结构图等。
这就是我们常说的“二次设计”或“深化设计”。
这项工作必要时应征得原设计单位的认可。
施工时由各专业工程师严格组织实施。
3.管线综合排布与避让原则
要科学合理排布管线，使各种管线的高度、走向合理、美观，避免在管线布置中出现违反规范的现象。
当水、风、电三个系统交叉时，谁应该在上，谁应该在下，谁应该直行、谁应该跨越，这些原则在施工之初就应该加以明确。
一般讲自上而下应为电、风、水。
由于风管的截面最大，所以一般在综合布置管道时应首先考虑风管的标高和走向，但同时要考虑较大管径水管的布置，尽量避免大口径水管和风管在同一房间内多次交叉，尽量减少水、风管道转弯的次数，避免无谓地增加水、风的流动阻力，同时也可以避免水、风管道产生气阻、喘震、水击等问题。
管道排布避让原则：小管避让大管，有压管避让无压管，水管避让风管，电管、桥架应在水管上方。
先安装大管后安装小管，先施工无压管后施工有压管，先安装上层的电管、桥架后安装下层水管。
4.管线综合排布策划的效果要求
一是在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。
要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。
从而达到管线多而不乱、排布错落有序、层次分明、走向合理、管线交叉处置得当、安装美观的要求。
二是正确、合理设置支、吊架，尽量使用共用支、吊架，保证管道支吊架的规范间距，降低工程成本。
三是施工管理人员对工程的整体情况做到心中有数，特别是分包单位的施工项目严格按照统一的综合排布详图、节点图施工，工序组织合理穿插。
四是与结构、装饰工程进行充分的协调，使预留、预埋及时、准确，避免二次剔凿，避免末端设备与装饰工程出现不协调的问题。
总之，机电安装工程有一系列的检测、试验，在功能方面极少发生问题，但在观感方面策划得好，就是锦上添花；不策划，就肯定是一团遭。
5.管线综合排布的部位
管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房（给水、消防泵房、空调机房、变配电室、换热站）、给排水管道井、管廊、吊顶内、卫生间、设备层、强电井、弱电井、空调井等部位重点进行排布策划。
屋面为什么会成为重点，建筑物上部的给水、空调、消防等管道布置在屋面上，以节省室内空间。
所以现在很多设计将管道、设备安排在屋面上。
所以，在进行屋面管线综合布置时，除管线本身的布置以外，还必须与土建专业进行协调，以保证管线的支架高度必须满足屋面防水细部构造的泛水高度的规定，屋面设备的基础施工应随结构层施工一同进行施工，保证基础的牢固与泛水高度达到要求。
走廊吊顶内部是管线布置最集中的位置，对楼层走廊吊顶内管线的综合布置不但要合理确定各专业管线的标高、位置，使各专业管线具有合理的空间，同时还应对各专业的施工顺序予以确定，从而使各专业工序交叉施工具有合理的时间。
