隧道爆破施工技术(掏槽爆破光面爆破)讲义[全面]
隧道爆破讲义

隧道爆破讲义一、为何要采取光面爆破爆破开挖是隧道所有工序的先行者,它直接影响或制约着后面几道工序如出碴(大块率),处理超欠挖,对防水板破坏的影响,架立拱架速度和质量,以及喷砼或衬砌砼回填。
它决定着施工的效益,施工的安全、施工的质量,施工的水平和声誉,施工人员报酬也远远高于其他工序施工人员的收入。
1.可提高经济效益:就双线隧道而言,平均线性超挖3cm,每掘进1m,就要回填砼1m3,肉眼可见的超挖至少在6--7cm以上,一个循环掘进3m,那么回填砼至少在6--7m3以上,砼工料费平均500元/m3,那么开挖控制好的话,一个循环至少可节约3000元。
2.可加快施工进度:干喷砼一小时3-4m3,喷6-7m3需2小时,我们用1小时来抵消加密、规范光爆眼所需的时间,那么每一循环至少可节约一个小时,一天按两排跑计算,一个月可节约60小时,可至少多掘进10-15米。
3、可保证安全和质量:光面爆破搞的好,隧道壁受力就均匀,可有效避免塌方,而且喷砼量的大大减少,很容易做到砼表面平整,也就不至于对防水板产生破坏,4.好的光面爆破充分展现了施工人员良好的技术素质和较强的管理实力,而且让人看的舒服,对外树立好的形象。
二、光面爆破的时机和质量评定有的人认为只有石质好,爆破后能留下炮痕,才能搞光爆。
我认为不尽其然,石质好固然容易出效果,半眼率多了,看起来确实好看,但从围岩自稳性,施工安全性,及支护难易性和快速封闭等来讲,软弱围岩更要注重光爆,更要抓好光爆,也就是说光面爆破始终伴随隧道掘进的全过程。
如何叫光面爆破做得好:弧线圆顺,拱、墙平直,掌子面整齐,对于硬岩最直接的表现是炮眼的残痕率较大。
三、爆破作用的机理炸药破坏岩石是以药卷为中心的一个圆,炸药到岩石遭受破坏的边缘即为—爆破作用半径,随着药量的增大,爆破作用半径也就相应增大。
炸药破坏岩石并使破碎的岩石向距临空面最近的方向剥离—最小抵抗线。
四、光爆的原理最早是通过预留光爆层,在次圈眼以下部位爆破后,再起爆光爆层,随着段位雷管的产生,实现了通过起爆时间微差控制使主爆区和光爆层一次性起爆的光面爆破。

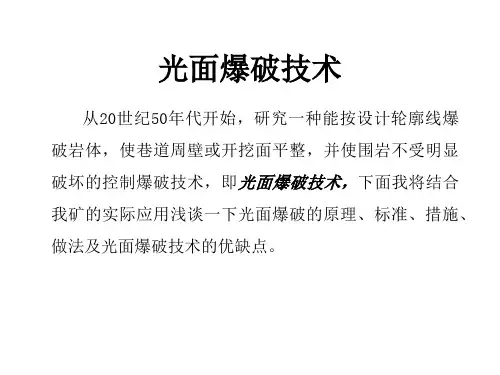

煤矿巷道开挖支护工程光面爆破施工技术讲座资料

优点
(1) 巷道围岩不产生或很少产生炮震裂缝,保持了围 岩完整性,从而增大了围岩自身的承载能力,这为采用 锚喷支护创造了有利的条件。光面爆破技术和锚喷技术 相结合,进一步增强了锚喷支护的作用,特别是在松软 岩层中更能显示这一特点。
(2) 在裂隙发育的地层中,避免裂隙扩大和产生新的 裂缝,提高了围岩的稳定性,能基本清除落石伤人事故, 为快速施工提供了有利条件。
当周边眼同时起爆时,由于应力波的叠加和爆 生气体准静压力的作用,炮眼连线上切向拉应力超 过岩石抗拉强度而首先产生裂缝并贯通,同时也抑 制了孔壁上其它方向裂缝的产生从而达到不破坏 围岩的目的。
技术要求 (1)光面爆破的启爆顺序为:掏槽眼—辅助眼—周
边眼—底板眼。辅助眼应由里向外逐层启爆。 (2)严格掌握钻眼作业,使各种炮眼的位置及方向
(2) 需要一些特殊器材,如专用炸药、毫秒雷 管、导爆索(传爆线)等。
图5—2普通爆破和光面爆破的效果 (a)普通爆破(b)光面爆破
第一节、炮眼的装药量
掏槽眼装药结构示意图
辅助眼的装药结构示意图
周边眼装药结构示意图
第二节、每个循环装药量
•
我矿采用多打眼少装药的施工方法,此种方
法可大大提高光爆效果和眼痕率。
装药量
装药量对光爆效果影响很大,一般用线装药密度来衡 量。
线装药密度又叫装药集中度,它是指单位长度炮眼中 装药量的多少。
为了控制裂隙的发育,以保持新壁面的完整稳固,在 保证沿炮孔连心线破裂的前提下,应尽可能少装药。
一般线装药密度如下: 软岩中为70g/m—120g/m。 中硬岩中为100g/m—150g/m。 硬岩中为150g/m—250g/m。
4、每次连线放炮前,瓦检员必须检查风筒距工作 面距离是否符合规定,以及风筒对接、吊挂是否完 好。 5、每次连线放过程,放炮员必须随身佩戴便携仪, 做到瓦斯浓度达到1%时严禁连线作业。 6、每次连线放炮前,班组长都必须对爆破地点15 米范围内进行洒水消尘。 7、瓦检员必须使用“理研”及专用瓦斯杖进行瓦 斯检查,只有浓度小于1%,方准进行放炮作业。
隧道光面爆破施工技术

凤凰关隧道光面爆破施工技术1 工程概述凤凰关隧道出口段位于湖北省武汉至英山高速公路一期土建第9合同段。
该隧道双幅全长575m,隧道采用左线、右线分离的双洞单向行车双车道。
隧道设计为净跨10.79m,净高7.0m的三心圆曲墙半圆拱,拱部半径为5.5m,边墙半径为8.5m,为特长隧道。
隧址区属乌江侵蚀河谷发育的低山峡谷地貌,地形总体呈不规则M形态,最大埋深667.16m,主要出飞仙关组及长兴组地层,岩性主要为灰岩,部分洞身段为泥质灰岩,出口段处于陡岩上,出口段主要由灰岩组成,弱风化,围岩级别高。
出口段隧道穿越以灰岩为主,其围岩级别主要为Ⅲ、Ⅳ级,其中Ⅲ级占61%。
采用全断面法开挖,锚、喷、网初期支护,全断面复合式衬砌。
2 光面爆破的特点根据公路隧道“新奥法”施工的需要和工程地质条件,结合施工现场实际情况,决定采用光面爆破施工。
光面爆破施工,可以减少对围岩的扰动,增强围岩的自承能力,特别是在不良地质条件下效果更为显著,不仅可以减少危石和支护的工程量,而且保证了施工的安全;由于光面爆破使开挖面平整,岩石无破碎,减少了裂隙,这样可以大大减少超欠挖量。
据有关资料统计,光面爆破与普通爆破相比,超挖量由原来的15%~20%降低到4%~7%,不但减少出碴量,而且还很大程度的减少了支护的工作量,从而降低了成本,加快了施工进度。
3 光面爆破方案的确定目前,大断面隧道光面爆破施工有2种方法:一是预留光爆层法;二是全断面一次性开挖法,根据施工现场的实际条件及本合同段围岩情况,该隧道采用全断面一次性开挖法(图1)。
4 爆破方案设计4.1 爆破参数的选择光面爆破参数选择主要与地质条件有关,其次是炸药的品种与性能,隧道开挖断面的形状与尺寸,装药结构与起爆方法。
凤凰关隧道出口段主要为III级围岩,全断面法开挖断面的面积为81.86m2,采用2号岩石硝铵炸药,周边眼采用空气间隔装药,其他炮眼采用连续柱状装药,采用火雷管和塑料导爆管孔内微差非电毫秒雷起爆。
隧道爆破施工技术之隧道开挖光面爆破设计

4 4~6
6 6
隧道爆破施工技术
❖ 楔形掏槽的特点 掏槽数目较少,掏槽体积大,易将岩石抛出。
掏槽眼深度受到隧道断面尺寸的限制,岩堆分 散。
b
L=(0.5~0.7)B
L
α
B——开挖断面宽度。
B
隧道爆破施工技术
❖ 复式楔形掏槽 为了提高循环进尺,可以采用复式楔形掏槽。
隧道爆破施工技术
为了增加淘槽效果,可以使用半秒或秒延期雷 管。
隧道爆破施工技术
(二)光面爆破与预裂爆破的关系
➢ 相同点 ❖ 周边眼的孔距必须与最小抵抗线相匹配; ❖ 采取不耦合装药或装填低威力炸药; ❖ 同组光爆孔(预裂孔)同时起爆。
➢ 区别 ❖ 起爆顺序不同; ❖ 装药量不同。
隧道爆破施工技术
(三)隧道光面爆破
➢ 控制标准 ❖ 开挖轮廓成形规则,岩面平整; ❖ 炮眼的保存率硬岩不应小于80%,中硬岩不应小于 70% 的半面炮眼痕迹,软岩不应小于50% 的半面炮 眼痕迹; ❖ 无明显的爆破裂缝; ❖ 超欠挖符合规定要求。
隧道爆破施工技术
二、 炮眼的种类及作用
种类: ➢ 掏槽眼 ➢ 辅助眼 ➢ 周边眼
图5-1 炮眼布置图
隧道爆破施工技术
(一)掏槽眼
针对隧道开挖爆破只有一个临空 面的特点,为提高爆破效果,宜先 在开挖断面的适当位置(一般在中 央偏下部)布置几个装药量较多的 炮眼,如图5-1中的红色炮眼。
其作用是先在开挖面上炸出一个 槽腔,为后续炮眼的爆破创造新的 临空面。
Ⅳ级以上
70
100
3
Ⅲ级
68
90
4
Ⅱ级
65
80
5
Ⅰ级
60
70

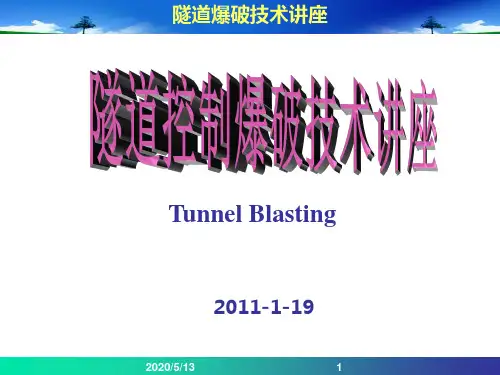

隧道光面爆破分解

隧道爆破技术讲座
炮孔倾角取值参考表: 加强掏槽孔: 50°~55°; 掏槽孔: 辅助孔: 周边孔: 55°~75°; 75°~90°; 85°~90°。
岩石坚硬取小值,岩石松软取大值。
2018/11/19
16
隧道爆破技术讲座
各类炮孔眼底要落在要求的同一平面 上,掏槽眼应超深20cm左右。
(2)最小抵抗线w和炮孔密集系数m w即光面层厚度,一般说来w>a光面孔间距。 因为: w过小,孔与孔间的光面裂隙来不及贯通前, 各孔就朝自由面方向形成爆破漏斗,结果产生 凹凸不平的破裂面;反之,w过大,光面裂隙虽 易于形成,但自由面方向的爆破效果可能恶化, 产出大块多,在壁面造成凹坑。
2018/11/19 26
22
隧道爆破技术讲座
2018/11/19
23
隧道爆破技术讲座
光面爆破设计(几个要点): (1)周边眼间距a 周边眼要适当加密,才能有效地形成光面 裂隙。若孔距过大,孔间导向作用消失,光面 裂隙就不能形成;而孔距过小,又会增加钻孔 费用和爆破工作量,还可能使药量偏大,光面 效果不好,所以,一般: a =(8~18)d,其中d——孔径。
内圈孔距离开挖面较近,应适当加密, 使炸药能量在内圈孔一带均匀分布,减少 对围岩的爆破破坏;扩槽、崩落孔爆破后, 部分岩碴堆积在底板上,增加了二台孔、 底板孔的爆破负荷,为保证底部的爆破效 果,二台孔、底板孔也必须适当加密。
2018/11/19
13Байду номын сангаас
隧道爆破技术讲座
炮孔的方向和角度
炮孔的方向,可以与作
隧道爆破技术讲座
一般: m =a/w=(0.6~0.8),最大可以 达到1, 即mmax=1。
隧道光面爆破技术课件

注意,表中所列超方仅为规范允许计算值,考虑喷射混凝 土施工工艺,这个数字还需要加上30%的回弹量,加上回 弹后的规范允许超方为20553m3,而喷射混凝土每方连工 带料按766元计算,超耗喷精射选课混件 凝土需耗费15743598元8。
• 上一张幻灯片是目前咱们公司西成客专8标11工 区房家湾隧道1#横洞在喷射混凝土超方方面做的 一些数据分析,但超方问题在所以隧道施工中都 普遍存在,只是程度不同而已。
• 说了这么多,想必大家已经对于实施光面爆破有 了深刻认识,下面的内容我将和大家一道就如何 开展好光面爆破工作进行探讨,限于水平,过程 中难免有很多不足,敬请各位领导、同仁批评指 正!
精选课件
25
III级围岩全断面装药参数示例
精选课件
26
IV级围岩台阶法炮眼布置示例
精选课件
27
IV级围岩全断面装药参数示例
精选课件
28
几点要说的话
1、对于全断面法,前面的内容说了很多,但是施 工中要注意由于开挖台架限制造成钻设炮眼误差, 从而影响光爆效果。
2、对于台阶法则要注意由于下台阶高度过高而导 致的上下台阶接茬处因风枪钻杆上扬造成的钻眼 误差,导致不超就欠的情况。
精选课件
9
光面爆破工艺流程图
精选课件
10
现场工作中的几点注意事项
1、严格放样布点,用红油漆准确绘出开挖中线和 轮廓线,标出炮眼位置,并把误差控制在3cm以 内,准确开眼(开眼误差控制在3-5cm内);
2、严格清孔,即装药前用高压风将炮孔内的石屑、 泥水吹干净;
3、严格分片、分组装药,按照设计用药量自上而 下控制装药,雷管对号入座使用;
隧道爆破施工技术(掏槽爆破光面爆破)讲义[全面]
![隧道爆破施工技术(掏槽爆破光面爆破)讲义[全面]](https://img.taocdn.com/s3/m/1163294f910ef12d2bf9e796.png)
➢ 理想的爆破:成功的隧道爆破,应该是达到预定的进尺, 掌子面较平整,岩渣块度适宜装运,轮廓壁面平顺,超 欠挖在预定的范围之内,围岩稳定。
一 隧道爆破的基本概念
1 主要名词解释
1.1 掏槽:在开挖面的中部,钻一定数量的眼,并且超量装药,以破 碎抛掷岩石,首先形成一个槽腔,增加自由面,为其他炮眼的爆破 增加条件。 1.2 光面爆破:使岩体沿开挖轮廓线爆除,最大限度少受损伤的爆破 技术。 1.3 预裂爆破:周边眼在断面上所有炮眼爆破前先起爆,其工艺与光 面爆破基本一样。 1.4 循环进尺:一次开挖爆破的隧道进尺。 1.5 炮眼间距:同一并排同段号爆破两相邻炮眼的中心距离。 1.6 抵抗线:通常将药包中心或重心到最近自由面的最短距离,称为 最小抵抗线,一般常用W表示。(最小抵抗线是爆破时岩石阻力最 小的方向,在这个方向上岩石运动速度最高,爆破作用也最集中。 因而最小抵抗线是爆破作用的主导方向,也是抛掷作用的主导方 向。)
轮廓线钻眼法光面爆破的三大类型预裂爆破法光面爆破法光面爆破作用机理爆破时产生的冲击波和高温高压气体作用在眼壁上炮眼周围的岩石受到强烈的压缩而破碎粉碎圈以外的岩石在压缩波作用下产生径向裂缝当压缩波传到自由面时因弹性能的释放又以拉伸波的形式向反方向传播此二拉伸波在其传播过程中把岩石拉成切向裂缝将岩体拉成岩块剩余气体的压力把岩块从岩体中抛掷出去形成相互作用的爆破漏斗
4.3 半经验、半试验确定法
现场试验发现,根据爆破漏斗理论,通过在现场进行 有限次数的单孔及三孔爆破漏斗试验确定光面、预裂爆 破参数,是目前比较科学的有实用价值的光面爆破和预 裂爆破参数的设计方法,即半经验、半试验法。
五
隧道爆破设计
隧道施工之光面爆破技术详解

隧道施工之光面爆破技术详解1、隧道光面爆破动态设计意义(1)采用光面爆破施工对围岩的扰动破坏较小,采用光面爆破时,围岩松弛带的范围只是普通常规爆破方法的1/3~1/2,从而提高了围岩的自稳性,减少了支护工作量;(2)光面爆破可以大大地减少隧道的超欠挖量,提高工程质量,加快施工进度,并能大量减少混凝土量;(3)采用光面爆破,围岩的壁面平整、危石少,撬顶工作简单,减轻了表面应力集中现象,避免了局部冒落,增加了围岩的稳定和施工安全,并为锚喷支护的使用创造了有利条件。
2、影响光面爆破效果的因素在山岭隧道施工中均采用爆破开挖,光面爆破应重视塑料导爆管非电起爆技术、掏槽眼爆破技术、周边眼间隔装药技术、内圈眼爆破层厚度确定、底板眼钻爆要点。
(1)进行光面爆破时,一般都要引用光爆层这一概念。
所谓光爆层,就是指周边炮孔与最外层主爆孔之间的一圈岩石层,如图所示。
实际上,光爆层的厚度就是周边孔(光爆孔)的最小抵抗线。
光爆层的厚度W与周边孔的间距E有着密切的关系,可用两者的比值K=E/W 表示,K称为周边孔(光爆孔)的密集系数。
K值小,表示炮孔间距近,岩体能较精确地沿炮孔连心线裂开,但钻孔工作量增大,不一定经济。
K值过大,各炮孔只能各自独立地起作用,不能形成要求的光爆面,这也是不可取的,在现场施工时根据地质情况。
(2)爆层的厚度与隧道开挖断面的大小有关,大断面隧道的顶拱跨度大,光爆孔所受到的夹制作用小,岩体比较容易崩落,此时,光爆层的厚度可以大一些。
光爆层的厚度还与岩石的性质和地质构造等因素有关,坚硬完整的岩石,光爆层宜薄一些,而松软破碎的岩石,光爆层宜厚一些。
(3)光爆层的炸药单耗比主爆孔要小得多。
光爆孔间距也要比主爆孔的小,它与炮孔直径、岩石性质以及装药量等有关。
当炮孔直径为35~45mm时,间距一般可取500~700mm,在岩石节理裂隙发育的地区,或者对光爆面的质量要求较高的部位,其孔距还应更小一些。
炮孔的装药量也随之减少,或者在两孔之间加一个不装药的导向孔,导向孔至装药孔的距离不宜大于40cm。
隧道光面爆破钻爆开挖施工技术要点

隧道光面爆破钻爆开挖施工技术要点摘要:光面爆破施工技术,是新奥法开挖的控制要点,直接影响成本、围岩破坏程度、安全等关键因素;特别要根据围岩实际情况调整满足实际围岩的爆破参数,以来达到理想的光爆效果。
关键词:光面爆破定义;掏槽眼布置;周边眼布置;最小抵抗线;周边眼间距;炮眼保存率1、光面爆破的定义光面爆破的定义:光面爆破是通过正确确定爆破参数和施工方法,使爆破后的围岩达到设计轮廓线,并且断面轮廓圆顺,最大限度地减轻爆破时对围岩的振动和破坏,从而保持围岩原有的完整性和稳定性的爆破技术。
在开挖限界的轮廓线上,适当排列一定间隔的炮孔(用起爆线爆破效果更好),在通过掏槽眼产生临空面的情况下,用控制抵抗线和药量的方法进行爆破,使之形成一个光滑平整的轮廓。
光面爆破起爆顺序:掏槽眼—辅助眼—周边眼⑴掏槽眼掏槽眼是指掏槽过程中所形成的各种形式的炮眼,可为崩下工作面的岩石、布置其他炮眼创造良好条件。
掏槽眼分斜眼掏槽和直眼掏槽,人工钻孔爆破基本都采用斜眼掏槽(优点较多,打眼少,容易抛出)。
⑵辅助眼布置辅助眼是指在掏槽眼与周边眼之间钻凿的炮眼。
辅助眼作用进一步扩大掏槽体积和增大爆破量,并为周边眼创造有利的爆破条件。
⑶周边眼布置周边眼是布置于隧道四周靠近岩壁的炮眼,其作用是爆破后使坑道断面达到设计的形状和规格。
周边眼原则上沿着设计轮廓均匀布置,间距和最小抵抗线应比辅助眼的小,以便爆出较为平顺的轮廓。
周边眼开眼位置应视围岩软硬调整:硬岩在轮廓线上;软硬可向内偏移5cm~10cm。
因为硬岩变形小,软岩排险后容易扩大断面。
2、光面爆破的特点光面爆破在隧道施工中,比较常用的爆破方法,主要集中在隧道硬岩爆破中,但是由于岩性的不同,掌握起来存在一定困难,要在施工过程中不断调整参数,达到好的效果。
开挖工序也是最关键的工序,也是最难控制工序,也是直接影响后续工序的关键部分。
光面爆破是隧道开挖的常用方法,也是提高效率、节约成本、降低安全风险的重要措施。
隧道开挖爆破培训讲义

中铁*局成昆铁路*标项目开挖工人隧道开挖技术专项培训中铁*局**铁路工程项目部目录1 隧道工程爆破的基础知识 (2)2 爆破器材 (8)3 钻眼作业 (12)3.1钻眼作业的程序 (12)3.2 标出拱部轮廓线和炮眼位的方法............................................................................................................................................................... 错误!未定义书签。
3.3 钻眼作业要求 (13)3.4 钻眼操作要领 (16)3.5 凿岩机和钻具 (22)4 爆破作业 (30)4.1 装药 (30)4.2 爆破网路联接和起爆 (33)4.3 爆破安全一般规定....................................................................................................................................................................................... 错误!未定义书签。
5 隧道光面爆破 (47)5.1 炮眼钻凿的要求和施作 (47)5.2光面爆破常见事故与处理 (56)6 爆破安全注意事项 (69)11 隧道工程爆破的基础知识隧道工程爆破是一种高风险的涉及爆炸物品的特种行业。
它的设计、钻孔、装药与网路连接等施工环节较多,准备工作比较复杂。
隧道工程爆破环境特定且复杂。
洞内空间有限,只有一个临空面的单自由面爆破。
从业人员必须经过严格的培训与考核,持证上岗。
1.1 隧道爆破常用术语(1)掏槽——在隧道开挖断面中部偏下位置,钻一定数2量炮眼,并且超量装药,破碎并抛掷岩石,形成一个新自由面的技术,为后续的炮眼爆破创造条件。
隧道光面爆破技术

注:同层连续、隔层跳段延时起爆。
隧道爆破施工技术
五、光面孔导爆索连接起爆
(1)导爆索起爆的连接方式:
隧道爆破施工技术 (2)导爆索起爆网路
隧道爆破施工技术 (3)导爆管起爆网路
隧道爆破施工技术
两台阶开挖炮眼布置图
隧道爆破施工技术
隧道爆破施工技术
三台阶开挖炮眼布置图
隧道爆破施工技术
其作用是先在开挖面上炸出一个 槽腔,为后续炮眼的爆ቤተ መጻሕፍቲ ባይዱ创造新的临 空面。
隧道爆破施工技术
(二)周边眼
沿隧道设计轮廓布置的炮 眼称为周边眼。如图中的蓝 色炮眼。
其作用是炸出较平整的 隧道断面轮廓。按其所在位 置的不同,又可分为帮眼、 顶眼、底眼。
隧道爆破施工技术
(三)辅助眼
位于掏槽眼与周边眼之 间的炮眼称为辅助眼。如图 中的黑色炮眼。
汇报完毕, 敬请专家、领导指正!
谢 谢!
隧道爆破施工技术
隧道光面爆破控制技术
中铁四局黔张常铁路项目部
2017.3
主要内容:
1 2 3
隧道爆破施工技术
一、炮眼的种类及作用
种类:
隧道爆破施工技术
(一)掏槽眼
针对隧道开挖爆破只有一个临空 面的特点,为提高爆破效果,宜先在 开挖断面的适当位置(一般在中央偏 下部)布置几个装药量较多的炮眼,如 图中的红色炮眼。
隧道爆破施工技术
所以本工程应整体偏小取。本工程建议: 硬岩(III级):a=45~55cm、w=
(55~65); 中硬岩(IV级):a=35~45cm、w=
(45~55); 软 岩(V级):a=30~40cm、w=
(40~50)。
隧道爆破施工技术
隧道直眼掏槽及光面爆破

隧道直眼掏槽及光面爆破)在工程爆破技术中,隧道爆破占有重要地位,这不仅是隧道爆破的价格昂贵,更重要的是爆破的成功与否,直接影响到隧道的施工安全和工程质量。
因此,进一步推广应用新的隧道爆破技术,对隧道建设具有重要意义。
2 隧道爆破掏槽技术2.1 直眼爆破的优点隧道爆破与露天常规台阶爆破不同,因为它是在一个临空面而其周边又受夹制的情况下进行的,为了使隧道掘进炮孔爆破能在不受夹制或夹制尽可能小的情况下进行,从而使岩石得到充分的破碎,通常是在隧道的适当部位布置炮孔进行掏槽,首先形成一个有足够尺寸的槽腔,从而为掘进炮孔的爆炸提供适当的膨胀空间。
因此,可以说掏槽的成功与否,是隧道爆破成败的关键。
隧道爆破掏槽,一般都采用不同类型的斜孔掏槽,它包括:楔形掏槽(即V形掏槽)、锥形掏槽和扇形掏槽,其中尤以楔形掏槽居多。
这些掏槽方法虽然应用多,但始终未形成一套成熟的理论和方法,一般都是根据经验进行布孔及装药。
因为斜孔掏槽受坑道宽度的限制,而且钻凿炮孔时其钻孔偏差很难控制,特别是当进尺改善时,其偏差更大。
因此斜孔掏槽的一次爆破进尺很短,一般不超过隧道宽度的40%,而且当钻孔偏差达到一定值后,将严重影响爆破进尺。
内昆线某隧道横洞开始就是采用楔形掏槽,每次进尺最多就是1.8m,均不超过2m,而且还有两次因为掏槽钻孔偏差太大,导致爆破完全失败,其爆破进尺不到1.2m。
后来采用直眼掏槽炮孔深度28~30m,每次进尺都能达到2.5m左右,最高可达3.0m。
现在,世界上一些发达国家发展了多种形式的直眼掏槽技术,并逐步形成一套较为成熟的设计理论和技术,直眼掏槽与斜眼掏槽比较有以下主要特点:①直眼掏槽受坑道宽度限制较小,在一定的钻孔精度条件下,一次循环的爆破进尺达到了3~5m并无特殊困难。
②由于所有炮孔都是相互平行的直炮孔,工人容易掌握,而且即使在狭窄的导坑内,也易于实现多台钻孔同时作业,并实现快速掘进。
③当循环进尺需要变更时,采用直眼掏槽原则上不必变更设计图,而斜眼掏槽需要变更进尺时,则必须改变设计图及炮孔斜度,而在施工中改动这些炮孔的斜度却是相当复杂。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
轮廓成型规整,符合设计断面的轮廓要求,
围岩保持稳定,不产生或很少产生炮震裂隙。
创造舒适安全的施工条件,能加快施工进度。
轮廓线钻眼法
光面爆破的三大类型
预裂爆破法
光面爆破法
四 隧道光面爆破技术
1 光面爆破作用机理
爆破时产生的冲击波和高温 高压气体作用在眼壁上,炮眼周 围的岩石受到强烈的压缩而破碎, 粉碎圈以外的岩石在压缩波作用 下产生径向裂缝,当压缩波传到 自由面时,因弹性能的释放又以 拉伸波的形式向反方向传播,此 二拉伸波在其传播过程中把岩石 拉成切向裂缝,将岩体拉成岩块, 剩余气体的压力把岩块从岩体中 抛掷出去,形成相互作用的爆破 漏斗。
设计的内容有:周边眼的间距E、炮眼密集系数(或 称相对距离)m、最小抵抗线W、不偶合系数D、装药集 中度q、装药结构及起爆方式等。
具体设计方法:工程类比法、理论计算方法、半经 验半试验确定法等。
四 隧道光面爆破技术
4.1 工程类比法
参照类似工程的经验数据,根据其工程的具体条件, 确定有关参数的方法。采用此法,应根据具体工程条件, 对照综合考虑确定之。 1、地质条件; 2、炸药种类; 3、开挖断面的大小及形状; 4、钻眼机具设备; 5、开挖方法(全断面一次爆破成型,预留光面层)。二 隧道爆破器 Nhomakorabea及起爆方法
3.塑料导爆管非电起爆法:
所需器材:击发元件、传爆元件、起爆元件、连接元 件。
优点:抗杂电、操作简单、使用安全可靠、成本较低 等。
塑料导爆管常用的起爆网络连接方式:簇联法和并联法。
三
隧道掏槽爆破技术
三 隧道掏槽爆破技术
概述
隧道爆破开挖成败关键是掏槽技术。掏槽的成功与否 直接影响爆破效果,直接影响隧道掘进的循环进尺。
3.4 爆速:爆轰波在炸药中稳定传播的速度,是衡量炸药爆炸性能的重 要示性数。爆速,是爆炸火焰或其化学反应在药炷内传递速度称为爆 速,依炸药成份不同而不同
二 隧道爆破器材及起爆方法
二 隧道爆破器材及起爆方法
起爆方法:
✓ 火雷管起爆法 ✓ 电雷管起爆法 ✓ 塑料导爆管非电雷管起爆法 ✓ 混合起爆法
楔形掏槽根据岩层层理不同,分成水平楔形掏槽和垂 直楔形掏槽两类。
三 隧道掏槽爆破技术 1.1 水平楔形掏槽:适用于层理接近于水平或倾斜平缓 层面、裂缝和夹层的围岩或均匀整体的围岩。
水平楔形掏槽炮眼布置
三 隧道掏槽爆破技术
1.2 垂直楔形掏槽:适用于层理大致垂直或倾斜的各种 岩层。因为它的所有炮眼都是接近水平的,钻凿方便, 利用和装碴同时平行作业,应用比较广泛。其主要形式 有普通、剪式和层状三种,
“保留半边眼痕迹和减小围岩松动”主要与不偶合系 数(D)有关。
这样,影响预裂爆破效果的主要参数应是:炮眼间 距(E)、不偶合系数(D)和装药集中度(q)。
四 隧道光面爆破技术
4 光面、预裂爆破的设计方法
光面、预裂爆破的设计,首先应该查阅工程图纸及 资料,如隧道地质纵断面图,隧道施工设计文件,施工 机具及爆破材料。而后根据现场条件、施工要求综合考 虑,通过一两次的试爆,确定光爆参数。
一 隧道爆破的基本概念
2 主要名词解释
2.1 炸药单耗:1m³岩石所需要的炸药量。 2.2 炮眼利用率:实际循环进尺与炮眼深度之比。 2.3 掏槽眼:开挖断面中部,最先起爆的炮眼,可为崩下 工作面的岩石为其它炮眼爆破创造条件。(掏槽眼深度 应比爆破挖掘预计工作面向前推进距离的设计深度大 150~200毫米,其装药量比辅助眼加大15%~20%。) 2.4 辅助眼:指在掏槽眼与周边眼之间钻凿的炮眼。 2.5 周边眼:布置于四周靠近岩壁的炮眼,其作用是形成 轮廓断面形状。 2.6 底板眼:隧道底边上的炮眼。
➢ 一般要求:按照爆破顺序,最初的几个炮眼要形成一个 槽腔,破岩深度取决于掏槽效果。
➢ 理想的爆破:成功的隧道爆破,应该是达到预定的进尺, 掌子面较平整,岩渣块度适宜装运,轮廓壁面平顺,超 欠挖在预定的范围之内,围岩稳定。
一 隧道爆破的基本概念
1 主要名词解释
1.1 掏槽:在开挖面的中部,钻一定数量的眼,并且超量装药,以破 碎抛掷岩石,首先形成一个槽腔,增加自由面,为其他炮眼的爆破 增加条件。 1.2 光面爆破:使岩体沿开挖轮廓线爆除,最大限度少受损伤的爆破 技术。 1.3 预裂爆破:周边眼在断面上所有炮眼爆破前先起爆,其工艺与光 面爆破基本一样。 1.4 循环进尺:一次开挖爆破的隧道进尺。 1.5 炮眼间距:同一并排同段号爆破两相邻炮眼的中心距离。 1.6 抵抗线:通常将药包中心或重心到最近自由面的最短距离,称为 最小抵抗线,一般常用W表示。(最小抵抗线是爆破时岩石阻力最 小的方向,在这个方向上岩石运动速度最高,爆破作用也最集中。 因而最小抵抗线是爆破作用的主导方向,也是抛掷作用的主导方 向。)
五 隧道爆破设计
(3)炮眼直径与炮眼深度的确定
炮眼直径的确定 1)对大小直径炮眼进行试爆比较 2)对不同直径药卷与炮眼利用率及炮眼 装填系数进行试爆 3)确定炮眼直径
隧道开挖时,只有一个临空面,为给其它炮眼创造 新的临空面,必须先在开挖面上炸出一个槽子,这个在 开挖面上炸出一个槽子的过程就叫做掏槽,这个槽子内 的炮眼就叫做掏槽炮眼。
三 隧道掏槽爆破技术
1 楔形掏槽
由数对(一般为2~4对)对称的相向倾斜的炮眼组 成,爆破后形成楔形的槽子。爆力比较集中,爆破效果 较好,掏出的槽子体积较大,适应各种不同坚固程度的 岩层。
爆破参数选出后,经过两三次试炮确定之。
四 隧道光面爆破技术
4.2 理论计算方法
光面爆破参数的计算,各个系统有其自己的经验公式,但 尚不够系统化。有的是建立在统计经验数据的基础上创立的, 有的是在台阶爆破的基础上加以修正用于隧道爆破,但都有 一些局限性。一般采用岩石爆炸力学计算方法。
基本思想是:炸药在眼中爆炸时,使作用在眼壁的压力小 于其岩石的抗压强度。
隧道爆破的基本概念
CONTENTS
一、 隧道爆破的基本概念
二、 隧道爆破器材及起爆方法 三、 隧道掏槽爆破技术 四、 隧道光面爆破技术 五、 隧道爆破设计
一
隧道爆破的基本概念
一 隧道爆破的基本概念
➢ 隧道爆破的原则:先做出设计,在掌子面上布置炮眼, 而后根据设计的炮眼深度和方向钻眼,然后根据设计装 药量及起爆顺序将炸药及不同级别的雷管装入炮眼,待 做好安全防护工作后,连接回路并起爆。
(a)普通
(b)剪式
(c)层状
三 隧道掏槽爆破技术
2 掏槽形式的选定
2.1 掏槽选定的条件 由以下几方面条件考虑决定:
(1)开挖断面的大小及宽度; (2)地质条件; (3)机具器材条件; (4)钻眼爆破技术水平; (5)开挖技术要求等。
2.2 直眼掏槽与斜眼掏槽的选用条件 根据以上条件把两大类掏槽适用条件加以对比,如下
五 隧道爆破设计
1 爆破设计 1.1 炮眼布置
(1)炮眼数目的确定
①计算确定炮眼数目:N=q·S/(τ·r) ②查表确定炮眼数目N。
(2)炮眼布置
先布置掏槽眼。然后根据地质情况及开挖断面的大小均匀 布置辅助眼和周边眼。导坑断面较大时,可根据上稀下密、周 边适当加眼、中部均匀分布的原则布置辅助眼和周边眼。
常用起爆器材:
✓ 火雷管 ✓ 导火索 ✓ 电雷管 ✓ 塑料导爆管非电雷管
二 隧道爆破器材及起爆方法
1.导火索起爆法:
所需器材:雷管、主导爆索、炮眼导爆索。 原理:用雷管首先引爆主导爆索,然后引爆炮眼导爆 索,引起炸药的爆炸。
2.电雷管起爆法:
所需器材:起爆电源、导线、电雷管。 原理:利用电能首先引起电雷管的爆炸,然后再引爆工 业炸药。 电雷管分为瞬发电雷管和延期电雷管,后者又分为秒延 期电雷管和毫秒延期电雷管。
7
钻眼互相干扰少
钻眼时,钻机干扰大
8
渣堆较集中
抛渣远,易打坏设备
三 隧道掏槽爆破技术
3 大断面中深眼掏槽爆破技术
大断面的判别标准较多,目前主要按照国际隧道协会的判别标准 为主,其判别标准如下:
超小断面(S<3㎡)、小断面(S=3-10㎡)、中等断面(S=10-50 ㎡)、大断面(S=50-100㎡)、超大断面(S>100㎡)、
4.3 半经验、半试验确定法
现场试验发现,根据爆破漏斗理论,通过在现场进行 有限次数的单孔及三孔爆破漏斗试验确定光面、预裂爆 破参数,是目前比较科学的有实用价值的光面爆破和预 裂爆破参数的设计方法,即半经验、半试验法。
五
隧道爆破设计
五 隧道爆破设计
概述
隧道开挖中,爆破包括有导坑爆破,分部开挖爆破、 软岩隧道减轻地震动控制爆破、断层破碎带控制爆破、 中硬岩和硬岩全断面深眼爆破等,它们的设计程序、设 计文件的编制等是不尽相同的。
预裂缝的形成过程如图所示。
四 隧道光面爆破技术
预裂缝形成过程
四 隧道光面爆破技术
2.2基本技术要求
(1)预裂缝应达到一定的宽度,通常不宜小于1cm,以 便在立体爆破时能有效地削减应力波的强度,减少对保 留区围岩产生的破坏。 (2)预裂壁面要求比较平整,有效地做到避免欠挖,控 制超挖。 (3)预裂壁面上应完整地留下半个炮眼痕迹,炮眼壁上 没有或很少出现爆破裂隙。炮眼痕迹保存率至少达到50% 以上。
一 隧道爆破的基本概念
3 主要名词解释
3.1 敏感度:炸药在外能作用起爆的难易程度,简称为敏感度,简称感 度。
3.2 爆力:炸药爆炸后在介质内部产生的对介质整体的压缩、破坏和抛 移。其大小主要取决于炸药爆炸时生成气体量和热量的多少。也是表 示炸药爆炸作功的一个指标。
3.3 猛度:炸药爆炸后对与其相接触的物体破碎的能力。炸药的猛度大 小与炸药爆炸时能量是否集中释放出来有关,炸药爆炸完成的时间愈 短,则能量就能集中释放,对周围的冲击力量就愈大,破碎的作用也 就愈大。炸药爆炸完成的时间长短,取决于炸药的爆速。由此可知, 影响炸药猛度的主要是爆速。
