氮气置换方案
氮气置换方案

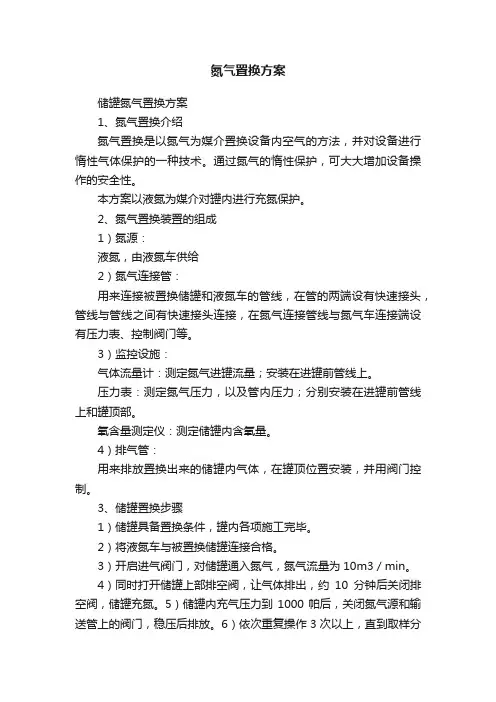

氮气置换方案储罐氮气置换方案1、氮气置换介绍氮气置换是以氮气为媒介置换设备内空气的方法，并对设备进行惰性气体保护的一种技术。
通过氮气的惰性保护，可大大增加设备操作的安全性。
本方案以液氮为媒介对罐内进行充氮保护。
2、氮气置换装置的组成1）氮源：液氮，由液氮车供给2）氮气连接管：用来连接被置换储罐和液氮车的管线，在管的两端设有快速接头，管线与管线之间有快速接头连接，在氮气连接管线与氮气车连接端设有压力表、控制阀门等。
3）监控设施：气体流量计：测定氮气进罐流量；安装在进罐前管线上。
压力表：测定氮气压力，以及管内压力；分别安装在进罐前管线上和罐顶部。
氧含量测定仪：测定储罐内含氧量。
4）排气管：用来排放置换出来的储罐内气体，在罐顶位置安装，并用阀门控制。
3、储罐置换步骤1）储罐具备置换条件，罐内各项施工完毕。
2）将液氮车与被置换储罐连接合格。
3）开启进气阀门，对储罐通入氮气，氮气流量为10m3／min。
4）同时打开储罐上部排空阀，让气体排出，约10分钟后关闭排空阀，储罐充氮。
5）储罐内充气压力到1000帕后，关闭氮气源和输送管上的阀门，稳压后排放。
6）依次重复操作3次以上，直到取样分析系统内气体含氧小于2.5％为止。
7）拆除氮气源，封闭储罐。
4、安全注意事项1）施工作业区域拉设安全警示带，挂明显的标识牌；与工作不相关的人员严禁入内。
2）液氮车与储罐之间的管线连接必须用释放液氮的专用连接管，需专业人员来具体操作并配备必要的防寒服等劳保用品。
3）在工作区域为防止空气中的氮含量高对人身造成伤害，增加通风装置等设施确保人身安全。
4）施工人员要严格按照氮气置换施工方案、作业指导书规范作业。
5）在氮气置换时应安排专人对储罐进行检查，发现漏点及时解决。
6）充氮置换排空时需站在上风向位置，以防氮气中毒。
7）严禁交叉作业，进行氮气置换时应提前向与其相关的作业班组发出通知，避免事故的发生。
8）与储罐相连的管线、阀门等部位必须加盲板隔离，同时挂警示牌，没有相关负责部门同意严禁操作。
氮气置换方案

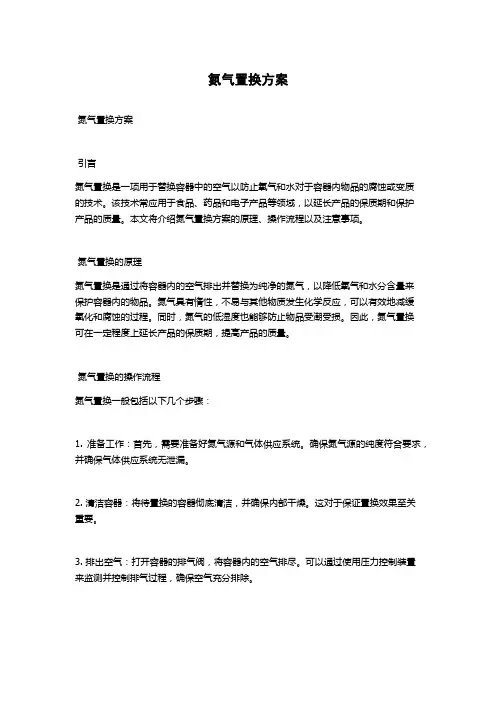

氮气置换方案氮气置换方案引言氮气置换是一项用于替换容器中的空气以防止氧气和水对于容器内物品的腐蚀或变质的技术。
该技术常应用于食品、药品和电子产品等领域，以延长产品的保质期和保护产品的质量。
本文将介绍氮气置换方案的原理、操作流程以及注意事项。
氮气置换的原理氮气置换是通过将容器内的空气排出并替换为纯净的氮气，以降低氧气和水分含量来保护容器内的物品。
氮气具有惰性，不易与其他物质发生化学反应，可以有效地减缓氧化和腐蚀的过程。
同时，氮气的低湿度也能够防止物品受潮受损。
因此，氮气置换可在一定程度上延长产品的保质期，提高产品的质量。
氮气置换的操作流程氮气置换一般包括以下几个步骤：1. 准备工作：首先，需要准备好氮气源和气体供应系统。
确保氮气源的纯度符合要求，并确保气体供应系统无泄漏。
2. 清洁容器：将待置换的容器彻底清洁，并确保内部干燥。
这对于保证置换效果至关重要。
3. 排出空气：打开容器的排气阀，将容器内的空气排尽。
可以通过使用压力控制装置来监测并控制排气过程，确保空气充分排除。
4. 注入氮气：将氮气源与容器连接，并逐渐注入氮气。
在注气过程中，可以使用压力计检测氮气的注入量以及容器内的气压情况。
5. 循环置换：在注入一定量的氮气后，关闭排气阀和气源，并进行循环置换。
这一步骤旨在确保容器内的气体混合均匀，达到置换效果。
6. 检测置换效果：使用气体分析仪检测容器内的氧气和湿度含量。
根据产品要求，确保氧气和湿度含量符合规定的范围。
7. 封闭容器：当置换效果满足要求后，立即封闭容器，以防止空气和湿度再次进入容器。
氮气置换的注意事项在进行氮气置换时，需要注意以下几点：1. 管理氮气源的纯度：确保所使用的氮气源纯度符合要求。
不合格的氮气源可能会带来负面影响，甚至对产品造成损害。
2. 控制氮气注入量：在注入氮气时，需要严格控制注入量，以避免过量或不足。
过量的氮气可能会增加成本，不足的氮气则无法达到置换效果。
3. 定期检测置换效果：对于需要长期贮存的产品，建议定期检测置换效果，并根据检测结果进行相应的调整。
天然气管道氮气置换方案
天然气管道氮气置换方案首先，确定置换所需的氮气量。
根据管道的长度、直径和设计压力，计算出置换所需的氮气体积。
这是一个关键步骤，确保选择适当的氮气供应量。
然后，选择适当的氮气供应设备。
常见的氮气供应设备包括气瓶、气体发生器和液氮储罐。
根据置换需求和工作场地条件，选择合适的供应设备，并确保设备能够提供足够的氮气流量和压力。
在准备工作中，首先要确保供应氮气的设备和管道系统的安全性。
检查设备是否正常工作，防止泄漏和其他安全问题。
检查管道系统是否完整，并遵循相关安全操作规程。
接下来是氮气置换的实施。
将供应设备与管道系统连接，通过调节氮气流量和压力，将氮气注入管道系统。
在注入氮气的过程中，要注意监测管道系统的压力和氮气流量，确保其稳定和适合要求。
在置换过程中，在管道的高点和低点设置排放口，方便排除管道内的空气、水分和杂质。
同时，设置检测装置，监测管道内的氮气浓度和管道压力，确保置换效果和管道的安全。
置换的持续时间根据具体情况而定，通常需要几个小时到数天的时间。
在置换期间，要定期检查氮气供应设备的压力和氮气流量，以确保其正常运行，并根据需要进行调整。
最后是置换完成后的操作。
当置换完成后，需要将氮气供应设备与管道系统断开连接，确保氮气不会继续注入系统。
然后，按照相关操作规程处理用过的氮气，包括排放残余氮气和处理用过的氮气设备。
总之，天然气管道氮气置换是确保管道安全、稳定运行的重要措施。
通过合理选择氮气供应设备、严格执行操作规程和监测置换效果，可以有效地清除管道内的杂质，提高管道的运行效率和安全性。
天然气氮气置换方案
天然气氮气置换方案1. 引言天然气在工业生产和民用领域广泛应用，但由于其易燃易爆的特性，存储和运输过程中需要采取安全措施。
氮气置换是一种常用的安全措施，通过将容器内的空气置换为惰性氮气，降低了容器内氧气含量，从而减少火灾和爆炸的风险。
本文将介绍天然气氮气置换方案的相关内容。
2. 氮气的性质及应用氮气是一种惰性气体，具有不燃不爆的特性。
在工业生产中，氮气广泛应用于天然气储存和运输过程中。
通过置换容器内的空气，将其替换为氮气，可以有效降低火灾和爆炸的风险。
3. 天然气氮气置换的原理天然气氮气置换方案的原理是利用氮气的惰性特性，将容器内的空气替换为氮气。
具体步骤如下：3.1 检查容器和管道系统在进行氮气置换之前，首先需要检查容器和管道系统的完整性和密封性。
确保没有任何泄漏点，避免气体泄露和安全隐患。
3.2 准备置换设备准备好氮气生产设备，包括氮气发生器、压缩空气源、气源过滤器、高压氮气储存罐等。
确保设备正常运行，并与容器和管道系统连接。
3.3 启动氮气发生器启动氮气发生器，将压缩空气通过气源过滤器进行净化后，进入氮气发生器进行分离。
得到的氮气通过高压氮气储存罐进行储存，并连接到容器和管道系统。
3.4 开始置换将氮气从储存罐中导入容器和管道系统，同时将容器内的空气排出。
持续置换，直至容器内的空气部分或全部被氮气替换为止。
3.5 停止置换当容器内的氮气浓度达到安全要求后，停止氮气置换。
关闭氮气发生器和气源过滤器，并断开与容器和管道系统的连接。
4. 注意事项在进行天然气氮气置换时，需要注意以下事项：4.1 安全防护在整个置换过程中，要确保工作人员的人身安全，使用必要的防护设备，避免氮气泄漏和触发器械。
4.2 容器压力监测在氮气置换过程中，需要对容器内的压力进行实时监测。
确保容器内部压力在安全范围内，避免过高压力导致容器破裂。
4.3 系统清洗在氮气置换完成后，要对容器和管道系统进行清洗。
确保无残留气体和杂质，以免影响后续的操作和使用。
天然气管道氮气置换方案
天然气管道氮气置换方案编制：审核：批准：一、氮气性质氮气无色、无臭、压缩至高压的液态氮气相对密度0.81（-196℃），固态相对密度1.026（-252.5℃）。
熔点-209.8℃，沸点-195.6℃。
临界温度-147℃,临界压力3.40MPa（在临界温度时使气体液化的最小压力）。
氮质量标准：工业氮标准按GB/T 3864-1996执行，主要指标如下：氮气属不燃气体，危规编号：22005。
应贮存于阴凉、通风处，仓温不宜超过30℃。
应远离火种和热源，防止阳光直射。
搬运时应轻装、轻卸，防止钢瓶及附件损坏。
氮气一般用40L钢瓶储存（存储氮气约4m3），压力10±0.5MPa。
二.氮气置换2.1置换目的：达到对气体O2含量要求(O2含量不大于1％V).2.2置换前的准备工作及条件确认：（1）置换区域场地平整，置换区域有明显的警示标志，同时应设置隔离带隔离无关人员（2）置换区域内各设备、阀门、管道等临时标识清晰正确（3）天然气管路气密试验合格。
（4）仔细检查流程，隔离系统。
（5）联系化验室准备采样分析氧含量或准备可便携式的氧含量分析仪。
2.3.氮气置换范围:（1）本次氮气置换范围为长度为2.5KM的管道。
（2）置换系统中涉及到所有管线和设备上的连通阀门打开。
（3）置换系统中涉及到的天然气储罐、天然气压缩机、天然气汽化器、天然气泵、稳压罐等及管道上的各仪表一次阀需打开一并置换。
（4）置换系统中以上涉及到的设备、管道上的排空阀和排污阀需关闭。
2.4.氮气置换方法：其管线氮气置换作业如下：（1）置换步骤如下：一般可用10Mpa的氮气进行置换，置换至天然气区所有容器内氧气的含量低于1%。
具体步骤：用10Mpa的氮气气源进行置换；用氮气从管道进气口接入把天然气区所有天然气储存容器及连接管道加压至300—400Kpa；（2）通过进气口注入氮气后，打开排空阀，使容器管道内压力减小至50Kpa以下；一般重复3-4次直至所有容器、管线中氧气的含量低于1%。
氮气置换施工方案
氮气置换施工方案氮气置换是一种常见的工艺操作，主要用于替换空气中的氧气以防止氧化反应的发生。
在各种工业领域，氮气置换都发挥着重要作用，特别是在化工生产、食品加工、电子制造等领域。
本文将介绍氮气置换的基本原理、施工方案、注意事项等内容。
基本原理氮气置换的基本原理是利用氮气的惰性来替换空气中的氧气。
空气中的氧气是导致物质氧化的主要原因，通过将空间内的空气抽出并注入氮气，可以有效地降低氧气含量，从而减少氧化反应的可能性。
施工方案氮气置换的施工方案通常分为以下几个步骤：1.设备准备：首先需要准备好氮气置换设备，包括氮气储罐、氮气调节阀、氮气输送管道等。
2.空气抽出：将待处理空间内的空气通过抽真空的方式排出，确保空间内氧气含量低于安全标准。
3.氮气注入：连接氮气储罐和输送管道，将氮气缓慢注入待处理空间，直到空间内氮气浓度达到设定数值。
4.搅拌混合：为确保氮气均匀分布在整个空间，可以通过机械风扇或其他方法对空间进行搅拌混合。
5.保持置换状态：在氮气浓度达到要求后，需要保持一段时间以确保氧气与氮气彻底混合，防止氧化反应的发生。
6.检测验证：最后需要进行氮气置换效果的检测验证，确保氮气浓度符合要求，空间内不存在氧气。
注意事项在进行氮气置换施工时，需要特别注意以下几点：•安全防范：氮气具有窒息危险，操作人员必须穿戴好防护装备，确保通风良好。
•施工环境：施工环境需要干燥清洁，避免杂质进入氮气系统影响置换效果。
•操作规范：操作人员应按照操作规程操作设备，严禁私自调节氮气浓度和流量。
•排气处理：氮气置换结束后，需要将置换后的气体排出并进行处理，避免对环境造成污染。
结论氮气置换作为一种常见的工艺操作，在多个领域都有重要应用价值。
通过严格执行施工方案和注意事项，可以有效地实现氮气置换的目的，保障生产过程的安全和质量。
希望本文对氮气置换的施工方案有所帮助。
天然气管线氮气置换的几种方法
天然气管线氮气置换的几种方法天然气管线是一种在工业和能源领域广泛使用的输送工具，为了确保管线的安全和稳定供应，经常需要对管线进行维护和检修。
氮气置换是一种常用的管线维修和检修方法，其目的是排除管线中的空气和水分，使用干燥的氮气替代，避免管线的泄漏和腐蚀。
下面将介绍几种常用的天然气管线氮气置换方法：1.单点置换法：这是最简单和常用的方法之一、该方法适用于小规模管道的维修和检修，只需在管道的一端进气，另一端设置排气口，通过氮气的压力推动空气从排气口排出，实现置换。
这种方法简单易行，操作方便，适用于不需要对整个管道系统进行置换的情况。
2.多点置换法：多点置换法适用于大规模管道系统的维修和检修。
在整个管道系统的一端和多个分支管道的入口处设置进气口，另一端设置排气口，并通过连接管将各个分支管道连通。
此时，通过控制每个进气口的氮气流量和压力，以及排气口的大小和位置，实现对整个管道系统的氮气置换。
这种方法可以有效地控制和调整每个分支管道的氮气置换效果，保证整个管道系统的置换质量。
3.特殊情况置换法：在一些特殊情况下，需要采用特殊的置换方法来满足管道的需求。
例如，在管道遭受严重腐蚀或泄漏时，需要采用全面置换法。
全面置换法是将管道内原有的气体和液体完全排出，然后通过氮气进气替代。
这种方法可以彻底解决管道中的问题，但操作复杂，成本较高。
4.自动化置换法：随着技术的发展，现代化的管道维修和检修越来越倾向于自动化。
自动化置换法是通过使用计算机和传感器等自动化设备，实现对整个管道系统的氮气置换。
这种方法可以提高置换效率和置换质量，减少人为因素的干扰，并实现对整个管道系统的实时监控和数据记录。
在天然气管线氮气置换过程中，还需要注意以下几点：1.氮气的纯度和干燥度：为了确保置换效果和管道系统的安全，进入管道的氮气需要具有足够的纯度和干燥度。
一般要求氮气的纯度在99.9%以上，并且要通过干燥设备进行干燥处理。
2.管道系统的密封：在氮气置换过程中，需要保证管道系统的密封性，防止氮气的泄漏和外界空气的进入。
氮气置换方案
氮气置换方案摘要：氮气置换是一种常用的技术，用于保护精细仪器、设备和容器中的物品。
本文将介绍氮气置换的原理、常见应用和注意事项，并提供一个基本的氮气置换方案。
引言：在许多行业和领域，保护和保存物品的质量和可靠性非常重要。
氮气置换是一种常用的技术，能够提供低氧气环境，从而防止水分、氧气和其他有害物质对物品的腐蚀和破坏。
本文将介绍氮气置换的原理、常见应用和注意事项，并提供一个基本的氮气置换方案。
一、氮气置换的原理氮气置换的原理是利用氮气的稳定性和化学性质来替代空气中的氧气，降低氧气的浓度，并在一定程度上降低湿度。
氮气具有不燃性、不可燃性和不支持燃烧的特点，因此在许多情况下可以更好地保护物品的安全性和稳定性。
二、氮气置换的应用1. 电子设备行业在电子设备制造和存储过程中，水分和氧气是主要的腐蚀源。
通过使用氮气置换技术，可以降低腐蚀的风险，保护电子设备的质量和可靠性。
2. 医疗器械行业对于一些精密的医疗器械，如手术器械、光学设备等，氮气置换可以有效降低氧气对器械的腐蚀和破坏，延长使用寿命。
3. 食品加工行业在食品加工过程中，氮气置换可以延长食品的保质期。
氮气具有抑制微生物生长的特性，可以减缓食品的变质过程。
4. 汽车行业在汽车制造和维修过程中，氮气可以用于轮胎充气。
相比于空气，氮气充入轮胎可以提供更稳定的气压，减少胎压波动，延长轮胎的使用寿命。
三、氮气置换的注意事项1. 安全性注意事项在进行氮气置换之前，需要确保所使用的氮气是纯净的，不含有任何有害物质。
另外，置换过程中需要进行良好的通风和防爆措施，以确保工作环境的安全。
2. 适应性注意事项不同的物品和设备对于氮气置换的需求不同。
在制定置换方案之前，需要详细了解物品和设备的特性，并确定适用的氮气置换方案。
3. 设备维护注意事项氮气置换设备需要定期进行维护和检修，以确保设备的正常运行。
此外，氮气储存和输送系统也需要定期检查和保养。
四、氮气置换方案示例以下是一个基本的氮气置换方案示例，供参考：1. 确定置换目标和需求：根据物品的特性和需求，确定置换过程中要降低的氧气浓度和控制的湿度。
氮气置换方案
氮气置换方案目录：1. 氮气置换方案的定义及作用1.1 氮气置换方案是什么1.2 氮气置换的作用2. 氮气置换方案的实施步骤2.1 确定置换目标2.2 准备工作2.3 进行置换操作2.4 检查与确认3. 氮气置换方案的优势3.1 提高存储效果3.2 延长食品保质期3.3 防止氧化变质4. 氮气置换方案的应用领域4.1 食品行业4.2 医药行业4.3 气象领域氮气置换方案的定义及作用氮气置换方案是指通过向容器内注入氮气，将其中的空气或其他气体排出，达到保护产品的目的。
氮气可以有效隔绝氧气和水分，延缓食品、药品等产品的氧化变质速度，从而延长其保质期。
氮气置换的作用氮气置换可以将容器内的氧气含量降低到很低的水平，防止食品或药品与氧气发生氧化反应，避免产品变质，保持其原有的营养价值和品质。
氮气置换方案的实施步骤在实施氮气置换方案时，首先需要确定清洁、无污染的置换目标，然后进行准备工作，包括准备氮气气源及相关设备。
接下来，进行置换操作，将氮气注入容器内，同时排出其中的氧气。
最后，进行检查与确认，确保置换效果符合要求。
氮气置换方案的优势氮气置换方案可以显著提高食品的存储效果，延长产品的保质期，避免产品因氧化而变质。
同时，氮气置换还可以保持产品的原味和营养价值，提高产品的市场竞争力。
氮气置换方案的应用领域氮气置换方案在食品行业、医药行业以及气象领域都有着广泛的应用。
在食品行业，氮气置换常用于保鲜蔬果、肉类等易氧化食品；在医药行业，氮气置换被用于保护药品的药效；在气象领域，氮气置换被应用于气象探测器的保护。
工业氮气置换方案
工业氮气置换方案1. 简介工业氮气置换是一种常见的工业应用，用于去除或减少产品、设备或储存容器中的氧气含量，以防止氧化反应的发生。
本文将介绍工业氮气置换的基本原理、应用场景以及常见的置换方案。
2. 原理工业氮气置换的原理基于氮气的惰性。
氮气具有较低的化学活性，不易与其他物质发生反应，这使其成为一种理想的置换气体。
通过向目标区域输入纯净的氮气，可以将其中的氧气排除，从而形成氮气氛围，达到保护和控制环境的目的。
3. 应用场景工业氮气置换方案在许多领域得到应用，以下是一些常见的应用场景：3.1 食品储存在食品储存过程中，氧气是引起食品变质和腐败的主要因素。
通过使用氮气置换技术，可以减少食品储存容器内的氧气含量，延长食品的保鲜期。
3.2 电子制造在电子制造过程中，许多电子元件和设备对氧气非常敏感，因此需要在制造、运输和储存过程中保持低氧环境。
氮气置换可以去除电子设备内部的氧气，减少元件的氧化损伤和电路故障的发生。
3.3 化工生产在化工生产中，某些反应需要在惰性气氛下进行，以防止氧气的干扰或反应的发生。
氮气置换可以提供适当的反应环境，保证化工生产的安全和稳定性。
3.4 航天科研在航天科研中，一些物体或实验需要在低氧环境下进行，例如真空试验和空间模拟实验。
氮气置换可在舱内有效排除氧气，创造出适合航天科研需要的条件。
4. 置换方案针对不同的应用场景，工业氮气置换方案有多种选择。
下面将介绍几种常见的置换方案：4.1 手动置换这是一种简单的置换方案，适用于小规模的工业应用。
通过打开容器的盖子或阀门，将氮气手动注入目标区域，将其中的氧气排除。
虽然操作简单，但效率较低，不适用于大规模工业生产。
4.2 自动置换自动置换方案使用气体控制系统进行氮气注入和氧气排除。
系统会根据设定的参数和时间自动控制置换过程，提高置换的效率和准确性。
自动置换广泛应用于化工、食品生产和电子制造等行业。
4.3 气体循环置换气体循环置换方案通过循环气体进行置换，在置换过程中，将原区域的氧气含量降至很低水平，同时将纯净的氮气注入。
氮气置换方案
氮气置换方案随着科技的不断发展和人们对精确空气控制要求的提高，氮气置换方案在各领域得到了广泛应用。
下面将介绍氮气置换方案的原理、应用以及实施步骤。
一、氮气置换方案的原理氮气置换是指将空气中的氧气含量降至精确控制的水平，替换为纯净的氮气。
其原理基于氮气与氧气的性质差异，氮气密度大于氧气，当氮气注入空间时，会逐渐将氧气排除。
通过将气体体积对比核算，可以实现空间中氧气浓度的降低。
二、氮气置换方案的应用1. 精密仪器保护：对于一些需要高纯度环境的仪器设备，如激光切割机、半导体制造设备等，采用氮气置换可以有效保护设备内部免受氧气的腐蚀和氧化，提高设备的使用寿命和稳定性。
2. 食品保鲜：在食品加工和储存过程中，氮气置换可以延长食品的保鲜期。
因为氮气不会引起食品变质，还可以阻止霉菌和细菌的生长，提高食品的质量和安全性。
3. 医疗和药物制造：在制药工业中，氮气置换可用于控制药品生产过程中的氧气含量，防止氧化反应的发生，确保药物的纯度和质量。
同时，在医疗行业中，氮气置换也常被应用于手术室的无菌环境维护，减少感染的风险。
4. 油库安全：对于石油和化工储罐等容器，氮气置换可以有效地减少空间内氧气的含量，从而减少火灾和爆炸的风险。
通过氮气置换，可以形成一层稳定的保护气体，有效地保护贮存物料的安全。
三、氮气置换方案的实施步骤1. 准备工作：首先需要评估置换空间的体积，并确定所需的氮气流量和持续时间。
然后需要准备氮气源和相应的设备，如氮气生成器、压缩空气系统等。
2. 空间准备：确保待置换的空间密封良好，无漏风现象。
清除空间内的杂物和可能引发火灾或爆炸的物品。
3. 连接氮气源：将氮气源与空间进行连接，确保氮气流通畅通。
4. 开启氮气供应：打开氮气源，开始供氮气置换。
监测空间内氧气浓度的变化，确保氧气浓度逐渐下降到所需的水平。
5. 检测和保持：在置换过程中，需要通过氧气浓度检测仪等设备监测空间内的氧气含量，并根据实际情况调整氮气的供应。
氮气置换方案
氮气置换方案天然气管线投产前,为了避免天然气直接进入管线时其混气段发生事故(天然气与空气混合的爆炸极限为:体积比5 %～16 %∶1) ,通常用氮气将管线内的空气置换出去,以确保天然气管线安全投产。
一般说来,对于管线投产时间不确定、管线空置时间较长或管线位于城市居民区时,采用全线置换方式;而对于投产时间已确定或氮气气源不足时,可采用隔离段置换方式。
一、全线氮气分段置换方法之一1、全线置换阀间距、阀间容积、置换时间(1) 计算管线阀间距阀间距依据施工图纸或实地测量出管线的长度(m) 。
(2) 计算管线阀间容积阀间容积V =πR2L (m3) ;式中R 为管子内半径, L 为管段长,单位均为m。
(3) 计算管线阀间氮气置换时间置换时间t = V/ g ,min ; g 为进入管线的氮气流量,m3/ min (一般按5 ～ 10 m3/ min 考虑) 。
2、置换原则、范围与合格标准(1) 置换原则:分段置换,一般每段长度为5～20 km ,建议以阀间为界。
(2) 置换范围:起点为首站(发球筒) 经管线各个截止阀门至末站内收球筒。
(3) 氮气置换合格标准:管道内混合气体中的氮气体积百分比大于98 %(即氧气体积含量小于2 %) ,并且连续3 次(间隔为5 min) 对放气口取样都低于此值时,置换合格。
3、氮气置换步骤(1) 管线第一段(首站发球筒至某个截止阀门“A”)①确认“A”阀门处于关闭状态;②在“A”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开放球筒后的阀门;⑤用制氮车将高纯度氮气(9919 %) 从首站发球筒注入管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格,并作好记录;⑥关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性;⑦第一段置换结束。
(2) 管线第二段(阀门“A”—阀门“B”)①确认“B”阀门处于关闭状态;②在“B”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开“A”阀门;⑤用制氮车将高纯度氮气(9919 %) 从首站经第一段管道注入第二段管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格;⑥关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性;⑦第二段置换结束。
液化气站氮气置换施工方案
液化气站氮气置换施工方案一、关闭液化气供应在进行氮气置换工作前，首先确保液化气站的所有液化气供应阀门已全部关闭，并且确认阀门密封性良好，防止液化气泄漏。
检查并关闭与液化气供应相关的所有电气设备和控制系统，确保施工期间设备不会误操作。
二、管路排空与连接对液化气站的管路系统进行排空处理，确保管路内无残留液化气。
根据氮气置换的需求，准备好氮气供应管路，并与液化气站的相应接口进行连接，确保连接牢固无泄漏。
三、氮气供应与排放开启氮气供应设备，按照设定的流量和压力，向液化气站的管路系统中注入氮气。
在氮气置换过程中，根据置换进度和需要，适时调整氮气的供应流量和压力，确保置换效果。
设置合适的排放口，将置换出的气体安全排放至大气中，排放口应远离人员活动区域和火源。
四、排放情况监测在氮气置换过程中，使用专业仪器对排放气体进行实时监测，确保排放气体中的液化气含量低于安全标准。
若发现排放气体中液化气含量超标，应立即停止氮气供应，检查并修复可能的泄漏点，然后重新开始氮气置换。
五、施工区域清洁氮气置换完成后，对施工区域进行彻底清洁，确保无残留物或杂物。
清理过程中，应注意防止对设备和管路造成损伤，确保设备完好无损。
六、氮气置换完成当氮气置换工作完成后，检查所有阀门和接口是否关闭紧密，确保无泄漏。
记录氮气置换的时间、流量和压力等参数，为今后的运行和维护提供参考。
七、安全警示与标识在氮气置换期间和置换完成后，应在施工区域设置明显的安全警示标识，提醒人员注意安全。
对参与氮气置换工作的人员进行安全教育和培训，确保他们了解并遵守相关的安全规定。
八、物质准备与分配根据氮气置换的需求，提前准备好足够的氮气供应设备和材料，确保施工期间供应充足。
对所需设备和材料进行合理的分配和安排，确保施工过程中的使用效率和安全性。
通过上述施工方案的实施，可以有效保障液化气站氮气置换工作的顺利进行，确保施工安全、高效、环保。
管线氮气置换方案
管线氮气置换方案1. 引言管线系统是现代工业中常见的输送供应介质的一种重要设施。
然而，在一些特定情况下，管线内可能存在氧气等有害气体，对设备和产品的安全可能产生潜在风险。
为了降低这些风险，管线内进行氮气置换是一个可行的解决方案。
本文将详细介绍管线氮气置换方案及其操作步骤。
2. 管线氮气置换方案的背景氮气具有较低的活性和稳定性，在管线内置换氧气可以有效地减少有害气体的存在，降低爆炸、腐蚀等风险。
氮气置换方案适用于各种管线系统，例如石化、电力、制药等领域。
3. 管线氮气置换的操作步骤3.1 准备工作在进行管线氮气置换前，需要完成以下准备工作：•安全检查：确认所有相关设备和系统处于正常工作状态，不存在任何安全隐患。
•管线清洁：清洁管线，确保内部表面无杂质和污垢。
•氮气供应：准备好足够数量和流量的氮气供应设备。
3.2 氮气置换方案1.封闭管线：关闭管线的进入口和出口阀门，确保氮气能够完全填充管线内部。
2.连接氮气设备：将氮气供应设备与管线连接，确保连接紧密，避免泄露。
3.氮气置换：打开氮气设备，将氮气注入管线中。
根据管线的大小和长度，调整氮气的流量和压力，以确保管线内的氧气被有效置换。
4.检查和监测：使用气体检测仪等设备，监测管线内的氧气浓度。
确保氧气浓度已达到安全要求。
5.管线解封：在确认氧气已经被有效置换的情况下，打开管线的进入口和出口阀门，恢复管线的正常使用状态。
4. 管线氮气置换的注意事项•安全保护：在操作过程中，确保操作人员的人身安全，穿戴合适的防护装备。
•气体检测：使用合适的气体检测仪器，定期监测管线内的氧气浓度，确保操作过程的安全性。
•氮气供应：提前准备足够数量和流量的氮气供应设备，以满足操作需求。
•操作规范：按照操作步骤进行操作，避免出现任何意外情况。
•临时封堵：在进行氮气置换时，可以使用临时封堵物料对管线的分支进行封堵，确保氮气无法流失。
5. 结论管线氮气置换是一种有效的控制管线内有害气体的方法。
柴油储罐氮气置换方案
柴油储罐氮气置换方案
柴油储罐氮气置换方案：
柴油储罐中的空气含有大量的氧气，而氧气是可能引发火灾和爆炸的重要因素之一。
为了降低储罐内的氧气浓度，防止事故的发生，可以采用氮气置换的方法。
下面是柴油储罐氮气置换的方案：
1. 设定置换目标：确定储罐中的氮气浓度要达到多少以降低氧气的浓度。
一般来说，氮气浓度在5%至10%之间是较为理想的。
2. 确定置换时间：根据储罐的大小、气体的流速和置换目标等因素，确定置换所需的时间。
通常情况下，置换过程需要数小时至数天不等。
3. 准备氮气源：根据储罐的大小和置换目标，确定所需的氮气量。
氮气可以通过液态氮的形式提供，也可以通过压缩气体罐提供。
4. 连接氮气源：将氮气源连接到储罐的进气管道上。
确保连接处的密封性，以防止氧气的进入。
5. 开始置换：打开氮气源，将氮气注入储罐中。
注入氮气的速度应适中，以避免对储罐产生过大的压力。
6. 检测氮气浓度：在置换过程中，定期使用氮气浓度检测仪测
量储罐内的氮气浓度。
如果发现浓度没有达到置换目标，需要继续注入氮气，直到浓度满足要求为止。
7. 完成置换：当储罐内的氮气浓度达到置换目标后，关闭氮气源，停止注入氮气。
8. 清洁与维护：对置换过程中使用的设备进行清洁和维护，以确保其正常工作。
柴油储罐氮气置换是一种保证储罐安全的常用方法。
通过降低氧气的浓度，可减少火灾和爆炸的风险，提高储罐的使用安全性。
在进行氮气置换时，应注意安全操作，确保设备的正常运行和氮气的有效注入。
氮气置换方案-氮气置换
氮气置换方案-氮气置换氮气置换技术方案1 编制依据1）《氮气置换要求》2）SY0401 －98《输油输气管道线路工程施工及验收规范》3）SY/T5922-2003 《天然气管道运行规范》4）国家和行业现行的有关规定、规范和验收标准5）同类工程施工经验2 质量保证计划2.1.1 所标记的标准制品（可燃气体检测仪）的现有产品在类似工程中有满意的性能记录，产品符合技术规范。
2.1.2 根据进行的工作，不论完成到什么程度，随时接受项目监理的检查。
2.1.3 随时准备接受质量管理部门对工程质量的检查。
2.1.4 对管道工程中置换接口的施工，按业主、监理指定的焊接工艺规程的要求进行。
3 质量控制要点及要求3.1 置换不留盲端，在所有的气头检测点2 分钟内每隔30 秒检测1 次，连续三次检测，每次检测仪检测到可燃气体量均在1％以下，且保持一致。
3.2注氮量以管线和设备有氮气压力》0.02MPa为准，最终保持稳定。
3.3注氮温度、速度严格控制，满足《氮气置换技术要求》3.4可燃气体检测仪有校验证书记录设备系列号。
置换质量控制流程图4施工部署施工指导思想我们的置换施工指导思想是在确保符合QHSE相关要求下，不惜一切人力物力，视项目建设所需，确保工程质量达到要求，确保干燥置换施工进度按计划和项目总体要求进行。
根据项目输气支线工程特点，我们制定出如下施工总部署:1 ）根据各工序特点，合理安排施工步骤，使各工序环环紧扣先全部完成线路的降压放空，再进行充氮置换。
2）合理调配施工人员和设备在置换施工时实行各工序流水线作业，逐段推进的方式。
准备工作如场地清理平整、平整，设备倒场就位、流程连接、注氮工作分别交给专门机组完成。
可燃气体检测由检测组独立承担。
5总体施工方案5.1总体施工流程5.2置换开展的必要条件及准备1. 全线路天然气降压、放空。
2. 临时用地、施工审批等各项手续办妥；临时用电、工农关系等协调完毕。
3. 置换的设备、机具、仪器、人员就位，流程连接完毕。
氮气置换方案
氮气置换方案1. 简介氮气置换是一种常用的工艺，可以将空气中的氧气和水分排除，使用纯净的氮气取而代之。
氮气置换主要应用于以下领域：实验室、工业生产、食品加工、电子行业等。
本文将介绍氮气置换的原理、操作步骤以及常见应用，以帮助读者更好地理解氮气置换方案。
2. 氮气置换的原理氮气置换的原理是利用氮气比空气中的氧气和水分更稳定，可靠的特性。
在空气中加入适量的氮气后，空气中的氧气和水分会被稀释，从而有效降低氧气、水分导致的反应、氧化、腐蚀等问题的发生。
3. 氮气置换的操作步骤以下是进行氮气置换的常规操作步骤：步骤1：准备设备和材料•氮气源：可以使用氮气气瓶或氮气发生器等设备。
•氮气传送管：将氮气从源头传送至待置换的区域。
步骤2：处理区域清洁将待置换的区域进行清洁，清除杂物和灰尘，确保操作环境干净。
步骤3：移动被置换物如果需要置换的是设备或容器内的物品，则需要移动物品至置换区域。
确保移动时注意物品的安全，并避免物品受损。
步骤4：连接氮气源与处理区域将氮气传送管连接至氮气源和处理区域。
确保连接处安全紧固，防止氮气泄漏。
步骤5：启动氮气供应启动氮气供应装置，调节氮气流量，将纯净的氮气传送至处理区域。
可以通过监测氧气和水分的浓度来调节氮气流量。
步骤6：置换过程在氮气供应的过程中，持续传送纯净的氮气至处理区域，将空气中的氧气和水分逐渐排除。
置换的时间长度会根据置换区域的大小和需要置换的程度而有所不同。
步骤7：结束置换当置换过程结束后，关闭氮气供应装置，断开氮气传送管，将设备或容器移回原位。
4. 氮气置换的常见应用氮气置换在许多领域得到广泛应用，以下是一些常见的应用场景：实验室中的许多实验、样品制备和储存都需要纯净的气氛，以防止实验物质受到氧化、水分影响。
氮气置换可以有效降低实验室湿度和氧气浓度，从而保证实验的准确性和稳定性。
工业生产许多工业生产过程中需要进行气氛调控，以保证产品质量和生产环境的安全性。
氮气置换常用于金属加工、化学品生产、油漆喷涂等过程，帮助减少氧气和水分对生产物品的负面影响。
受限空间氮气置换方案
受限空间氮气置换方案摘要受限空间是指无法提供足够新鲜空气流通的空间，如油箱、设备机舱和储存室等。
在这些环境中，存在着氧气浓度过高的风险，可能导致火灾、爆炸、窒息和人员伤亡等严重后果。
为了减少这些风险，可以采用氮气置换方案来降低氧气浓度。
本文介绍了受限空间氮气置换方案的原理、操作步骤和安全注意事项。
1. 引言在一些受限空间中，由于空气流通较差，容易导致氧气浓度过高，增加了火灾、爆炸和窒息的风险。
为了减少这些风险，常常需要进行氮气置换，降低氧气浓度。
氮气置换是通过将受限空间中的空气替换成氮气，以达到降低氧气浓度的目的。
2. 氮气置换原理氮气置换是利用氮气的化学性质，将其引入受限空间，替换原有的空气。
由于氮气稳定、惰性，不易与其他物质发生反应，因此可以有效地降低氧气浓度，降低火灾和爆炸的风险。
3. 操作步骤以下是进行受限空间氮气置换的一般操作步骤：3.1. 准备工作在进行氮气置换之前，需要进行一些准备工作，以确保操作安全和顺利进行。
主要包括以下内容：•检查氮气供应系统和设备的运行状态，确保其正常工作；•准备足够数量的氮气，根据受限空间的大小和气体浓度要求来计算所需氮气的量；•检查氮气供应管道的连接和密封情况，确保没有泄漏的风险；•安装好氮气供应管道和连接设备。
3.2. 置换操作进行氮气置换时，可以按照以下步骤进行：1.关闭受限空间的所有进出口，并确保其密封良好，以防止氮气泄漏；2.打开氮气供应系统，并调整氮气流量到适当的水平；3.将氮气通过管道引入受限空间，确保气体均匀分布；4.根据受限空间的大小和气体浓度要求，确定置换持续的时间；5.在置换结束后，关闭氮气供应系统，并等待一段时间以确保气体充分混合；6.打开受限空间的进出口，进行通风，以及时清除残留的氮气。
3.3. 安全注意事项在进行受限空间氮气置换时，需要注意以下安全事项：•氮气具有窒息的风险，应确保操作人员在充分通风的情况下进行操作；•需要进行氮气供应系统和设备的检查，确保其正常运行；•在置换过程中，需要监控氧气浓度的变化，并根据实际情况调整氮气流量；•在进行置换过程中，应关闭受限空间的进出口，以防止氮气泄漏；•在置换结束后，应充分通风受限空间，以清除残留的氮气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
60000Nm3 /d沼气回收综合利用项目
氮气置换方案
一、编制依据
1、工艺流程图。
2、《氮气置换要求》
3、SY0401－98《输油输气管道线路工程施工及验收规范》
4、SY/T5922-2003《天然气管道运行规范》
5、国家和行业现行的有关规定、规范和验收标准
6、同类工程施工经验
二、编制说明
1、置换目的：本项目工艺介质为易燃易爆介质，为确保生产安全，在导气前必须对装置系统进行置换。
2、置换对象：装置系统内介质为沼气、天然气、甲烷、解析气、回收气的管道（管线号字头为PG、FG、VT者），及与其相连的设备、阀门、导压管等
3、置换介质：氮气（纯度≥99%）
4、置换合格标准：氧含量＜2%
三、置换操作说明
1、置换时机：氮气置换工作应在系统试压、吹扫合格；转动设备单体试车完成；水联动试车结束之后（即沼气导入系统之前）进行
2、相关介质特性：
工艺介质：爆炸极限;上限：15%（与空气的体积比V/V）
下限：5%（与空气的体积比V/V）空气重度：1.293
氮气重度：1.251
3、置换操作方法：
1）根据现场实际情况，以置换对象所流经的设备、管线的进、出口总阀为界，划分成若干子区域或子系统。
做为置换单元2）置换单元起点、终点以阀门关闭（有8字盲板的将其转换至关闭状态）与待置换或非置换系统可靠隔离。
3）置换单元氮气充入口、排气口至两端点不得有盲区，否则应增设进、排气阀，进、排气阀与两端点距离不得大于500mm 4）考虑氮气重度小于空气重度，氮气充入口应设在置换单元的高点，排出口应设在置换单元的低点。
5) 如果用氮气钢瓶充气，氮气钢瓶后应加装减压阀，阀后压力调至0.1MPa~0.2MP范围内（0.15MPa为宜）。
6）当置换单元系统内压力升至0.05MPa~0.1MPa后，可打开排气阀缓慢排气，如此操作重复2~3次，同时用便携式气体分析仪在排气口取样分析，取样分析每间隔3~5min进行一次，连续三次氧含量≤2%，为合格
7）如果置换单元内有并联管道及设备，应用阀门控制逐调（台）进行，确保没有盲区或死角。
8）置换合格后的单元系统内，应保持0.02MPa的正压，直至系
统导入工艺介质。
置换质量控制流程图
四、注氮要求及注意事项
1）注氮作业现场周围设20米范围警戒区，并设置明显警戒标志，与注氮作业无关的人员严禁入内。
2）根据现场实际情况提前加工制作好注氮接头，拆卸与之有关的管段，临时注氮流程和注氮接头安装工作完毕。
3）保持现场通风，防止氮气泄漏造成人员缺氧窒息。
4）做好压力、流量、温度等参数的记录。
5）惰性气体可令人窒息，检测人员要注意空气中的含氧量必须达到18.5%~21%。
6）氮气置换过程中，在各个检测口处定时进行检测，以确定氮气置换进度，检测时间根据现场情况确定。
7）大容器吹扫可能会导致窜气，吹扫可能扫不清整个容器，可同时在几个放空口进行取样测试以保证达到吹扫要求。
五、氮气置换的验收标准
用氮气分析仪测量管道内含氧量不超过2%为合格。
六、安全注意事项
有害气体风险主要存在有氮气，氮气危险存在于置换作业中，特别是在排放阀附近，氮气浓度过高会使人产生窒息。
在置换时操作人员应站在上风口，在操作时应时刻检测氧气浓度的变化，并通知现场其他人员，若氧气浓度偏低，应撤离现场，并派操作人员查找原因并及时解决。
现场准备氧气呼吸器两支。
在施工现场安置工序、分区等标示牌，要有安全生产和操作规程牌，在有潜在危险的地方要有明显的安全警示标志，控制行人和车辆。
