日立电梯产品手册HGP
日立HGP电梯调试
轿顶电器箱器件的配线
操纵箱接线图
轿内操纵箱按钮及开关的接线
SCLC-DIP开关设置
厅外召唤箱的层站DIP开关设置
发至：
标记
处数
2.控制柜对外的接线及用途
序号
符号
位置
接线用途
1
U、V、W
机房内各单元
控制柜对感应电动机的三相电源输出
2
V1
控制柜到电磁制动器、抱闸反馈开关、安全回路对重侧带限速器的接线
交流回路图
轿厢风扇、照明控制回路；停电照明电源回路；
对讲机电源；机房、井道、底坑照明回路
报警回路图
对讲机及轿内报警信号接线回路
停电柜回路图
停电柜电源、输入输出信号及控制回路
元件排列图
控制柜内各元器件的装配位置
机房配线图
机房控制柜控制线、电源、大细线及地线的装配
井道配线图
井道开关、电源、器件及厅外召唤的配线
RD-DMS01变频门系统在机械方面使用的是日立LM-SB6的门机机械系统，而电气方面则是全新的开发。系统使用高性能16位微机，具有开关门噪声小、开关门效率高的特点，具有门宽自学习和故障保护等功能，适用于开门宽度≤1200mm，高度≤2300mm的中分式及旁开式门系统。
另，HGP电梯控制系统的开发在设计和布局上也作了较多的考虑，系统的强弱电分布合理，对大量的回路进行了精简和电子板化的设计。MCUB控制板使用了UAX电梯使用的D2000插接器，而串行通讯回路上使用了MLC作为插接器，并且器件也作了优化设计。这使得HGP电梯控制柜柜体更小巧，在可靠性和稳定性方面的也到了很大的提高，控制性能更好，功能更强。
涡流传感器+串行通信
（同NPM方式）
日立电梯___型号HGP___元件代号说明
控制柜
134
43D
轿顶、轿内检修判断继电器 DC48V MY2-03 1
控制柜
135
43LF
照明/风扇继电器
DC24V MY2-04 1
控制柜
136
50B
MCUB板内安全继电器
DC48V
1
MUCB板
137
97M
自发电开关
1 自发电控制室
138
97LF
开门灯
1
操纵箱
139
101
关门继电器
PA1A
1
控制柜
119
WD
涡流传感器
1
轿底
120
WD110
超载检测开关
1
轿底
121
WS
停电照明灯
1
轿顶
122
WSW1
非门区报警开关
1
控制柜
123
10T
运行接触器
SC-N4/SE 1
控制柜
124
10TA
紧急制动接触器
FC-0
1
控制柜
125
10TZ
运行继电器
DC24V
1
控制柜
126
11L
TK端子
1
控制柜
127
15BX
抱闸继电器
规格及型号 数量
1
1
1
1
1
EL3-AVR01 1
EL1-AVR01 1
EL1-AVR01 1
1
1
1
OFVN220 1组
220Ω
各1
1
1
1
1
1
1
1
1
DC48V/1A 1

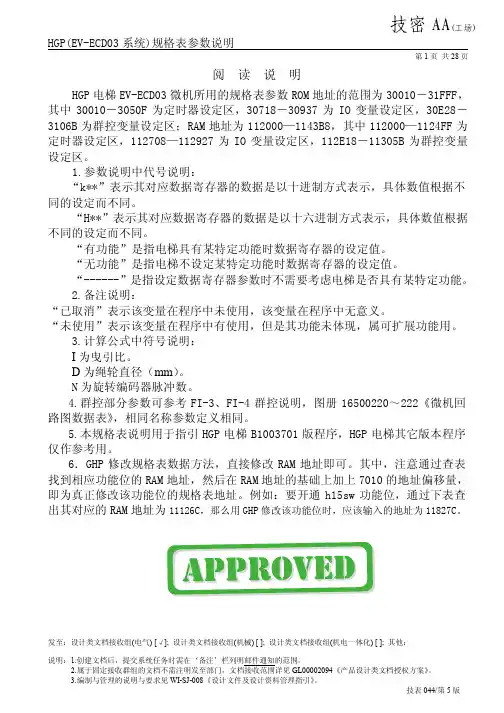

HGP 规格表参数说明
技密AA(工场) HGP(EV-ECD03系统)规格表参数说明第1页共28页阅 读 说 明HGP电梯EV-ECD03微机所用的规格表参数ROM地址的范围为30010－31FFF，其中30010－3050F为定时器设定区，30718－30937为IO变量设定区，30E28－3106B为群控变量设定区；RAM地址为112000—1143B8，其中112000—1124FF为定时器设定区，112708—112927为IO变量设定区，112E18－11305B为群控变量设定区。
1.参数说明中代号说明：“k**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不 同的设定而不同。
“H**”表示其对应数据寄存器的数据是以十六进制方式表示，具体数值根据 不同的设定而不同。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
2.备注说明：“已取消”表示该变量在程序中未使用，该变量在程序中无意义。
“未使用”表示该变量在程序中有使用，但是其功能未体现，属可扩展功能用。
3.计算公式中符号说明：I为曳引比。
D为绳轮直径（mm）。
N为旋转编码器脉冲数。
4.群控部分参数可参考FI-3、FI-4群控说明，图册16500220～222《微机回路图数据表》，相同名称参数定义相同。
5.本规格表说明用于指引HGP电梯B1003701版程序，HGP电梯其它版本程序仅作参考用。
6．GHP修改规格表数据方法，直接修改RAM地址即可。
其中，注意通过查表找到相应功能位的RAM地址，然后在RAM地址的基础上加上7010的地址偏移量，即为真正修改该功能位的规格表地址。
例如：要开通h15sw功能位，通过下表查出其对应的RAM地址为11126C，那么用GHP修改该功能位时，应该输入的地址为11827C。
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：说 明变量名 地址(ROM) 地址(RAM)有功能无功能内 容spechd(0) 30000 ------ ------ H0 和数计算开始地址，H30000 spechd(1) 30001 ------ ------ H3 和数计算开始地址，H30000 spechd(2) 30002 ------ ------ H0 和数计算开始地址，H30000 spechd(3) 30003 ------ ------ H0 和数计算开始地址，H30000 spechd(4) 30004 ------ ------ H0 和数计算开始地址，H30000 spechd(5) 30005 ------ ------ H0 和数计算开始地址，H30000spechd(6)30006------------ H**和数计算字节数，规格表和数计算长度，在规格表增加或者减少变量时才会发生变化，具体的长度可从程序的romspec.s19文件中$30006中获取。
hgp和gvf3电梯状态(日立电梯)

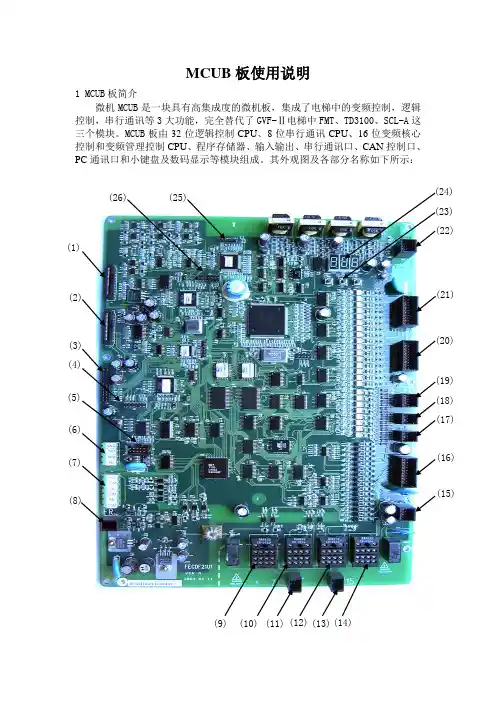

MCUB板使用说明1 MCUB板简介微机MCUB是一块具有高集成度的微机板，集成了电梯中的变频控制，逻辑控制，串行通讯等3大功能，完全替代了GVF-Ⅱ电梯中FMT、TD3100、SCL-A这三个模块。
MCUB板由32位逻辑控制CPU、8位串行通讯CPU、16位变频核心控制和变频管理控制CPU、程序存储器、输入输出、串行通讯口、CAN控制口、PC通讯口和小键盘及数码显示等模块组成。
其外观图及各部分名称如下所示：(1)(2)(4)(5)(6)(7)(8)(9) (10) (11) (12) (13) (14) (16) (15)(17)(18)(19)(20)(21)(22)(23)(25)(26)(24) (3)（1）功率模块插接口：CN1（2）功率模块插接口：CN2（3）同步电机编码器扩展接口：CN9（4）变频控制CPU在线升级接口：CN5 （5） INV键盘插口：CN3（6） RS232接口：CN12（7）异步电机旋转编码器接口：CN11 （8）并联、群控TCAN/RS485接口：FR （9）板载＋48V继电器：15BX（MY4 （10）板载＋48V继电器：50B（MY4）（11）运行接触器驱动端子：Z10（12）板载＋48V继电器：40D （MY4）（13）抱闸接触器驱动端子：Z15B（14）板载＋48V继电器：100R（MY4）（15）＋48V信号输出接口：FE（16）＋24V信号输出接口：FD（17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD （19）＋48V信号输入接口：FC （20）＋24V信号输入接口： FB（21）＋24V信号输入接口：FA （22）串行通讯接口：SCL（23）小键盘(3键) （24）七段LED显示（3位）（25）串行程序在线升级接口：CN302 （26）变频控制CPU在线升级接口：CN42.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数 码显示，称之为小键盘。
HGP电梯安装调试手册2.
⑶ 低速试运行流程图如下
将电梯置于正常状态
确认变频器 F7.09 参数与电机 铭牌参数磁极位置的数值一 致；确认控制柜输出 U、V、W 相和电机 U、V、W 一一对应
确认安全回路正常
1． 电 梯 不 能起 动，检查厅 轿门开关、 关门极限开 关、上下极 限开关、SDS 开关和轿厢 与控制柜通 讯正常
注意：1.为了安全，第一次低速试运行必须在机房操作（MODE-3-SET，机房检修操作与 FMT 板一
致）； 2.检修运行前，使用主控板 MCUB 上的小键盘和 LED 检查主控板的输入、输出信号是否正常。 在检查过程中，注意对以下回路进行检查：上下行限位开关信号输入回路、安全回路、 轿 门及厅门门锁信号输入回路、检修信号输入回路； 3.轿厢盘至中间层。
的 层高自测定运行状态，使层高测定终止。 2.使用主控板上的小键盘时，需非常小心，避免误进入层高测定模式 （MODE 2 SET），以致层高数据的丢失。 ④ 层高测定完成后，用变频器专用键盘检查变频器的数据， F4.00 地址中应写 入正确的隔磁板数，F4.09～F4.41（1～32 层）中应该写入相应的层高脉冲数。
