毕业设计—年产10000吨甲基丙烯酸甲酯(MMA)工艺设计年产10000吨甲基丙烯酸甲酯(MMA)工艺设计摘要甲基丙烯酸甲酯(MMA)因其优异的性能和广泛的用途，已成为一种极具市场潜力的化工产品。

本文主要介绍了甲基丙烯酸甲酯( MMA) 主要的生产技术和开发进展以及各种工艺的技术经济分析，并阐述了国内外MMA 的生产能力和需求现状。

分析了国内外甲基丙烯酸甲酯市场需求及其发展趋势，介绍了国内甲基丙烯酸甲酯拟建、扩建项目，并就甲基丙烯酸甲醋的产品性质、用途、市场分析、供需情况、消费发展趋势，以及根据分析结果，给出了一些建议。

提出了产业发展中应该注意规避的几个问题。

设计根据既定的工艺路线和工艺条件，采用相关的单元过程及单元操作，设计出优化的工艺流程，并根据工艺条件选择出合适的设备，设计出合理的厂房布局，以满足生产的要求，并做到技术上可行、符合安全条例、经济上合理，确定最优方案，以达到使其工艺产率增加，能耗降低，降低环境污染的目的。

关键字：甲基丙烯酸甲酯；生产技术；经济分析；市场引言甲基丙烯酸甲酯(简称MMA)是一种重要的有机化工原料，主要作为聚合单体用于生产其聚合物和共聚物，还可通过酯交换用于生产甲基丙烯酸高碳酯。

甲基丙烯酸甲酯的主要下游产品聚甲基丙烯酸甲酯(PMMA)-有机玻璃是一种发展较早的重要热塑性塑料，具有极好的透明性、化学稳定性、耐候性等优良特性，广泛用于汽车、建筑、卫生洁具等方面，它可代替玻璃作为不易破碎的建筑材料。

PM—MA 高分子材料适用于制造高级光学镜头、高级光学仪器透镜、高容量DVD 碟片片基材料、汽车尾灯灯罩、液晶显示器导光板等产品，具有良好的市场前景。

另外，甲基丙烯酸甲酯还用于涂料、乳液树脂、粘合剂、PVC 树脂改性剂、聚合物混凝土、腈纶第二单体、纺织浆料、医药功能材料，离子交换树脂、纸张上光剂、纺织印染助剂、皮革处理剂、润滑油添加剂、原油降凝剂、木材和软木材的浸润剂、电机线圈的浸透剂、绝缘灌注材料和塑料型乳液的增塑剂等，用途十分广泛。

甲基丙烯酸甲酯(MMA)工艺技术进展及技术经济分析

甲基丙烯酸甲酯（MMA ）是一种重要的基础有机化工原料，广泛应用于汽车、建筑、医学、电子电气、纺织印染、涂料、胶黏剂、皮革处理化学品、树脂加工等诸多领域[1]，其中最主要的用途为生产聚甲基丙烯酸甲酯（PMMA ）、聚氯乙烯加工抗冲助剂丙烯酸酯类共聚物（ACR ）、甲基丙烯酸甲酯-丁二烯-苯乙烯三元共聚物（MBS ）及用作腈纶第二单体等，是国民经济发展不可或缺的重要化工原料。

近年来，受MMA 市场驱动影响，我国众多企业纷纷进入MMA 行业，国际国内竞争压力持续加大。

201—2019年我国MMA 产能进入集中爆发期，2019年为135.5万t/a ，相对于2014年底的58.3万t/a ，5年内产能扩张一倍。

不考虑2019年底新投产的江苏斯尔邦石化有限公司二期和重庆奕翔化工有限公司一期，整体产能利用率不足七成。

未来几年，受我国丙烯腈产业发展的带动，仍有大量MMA 在建、拟建装置，据初步统计，2020—2022年在建和规划产能达到118.5万t/a ，整个行业的竞争格局将愈加严峻；而另一方面，我国MMA 还存在大量进口，2019年进口量21.7万t ，净进口16.8万t ，主要进口来源为沙特阿拉伯，占我国进口总量的41%，其次是中国台湾（17%）和新加坡（14%），进口货源对国内市场仍存在巨大的冲击。

目前，全球MMA 产品已形成了C2路线、C3路线和C4路线等多样化工艺技术路线[2]，在激烈市场竞争中，企业需要紧紧结合自身资源和技术优势，选择一条最合适的工艺路线，持续加强技术进步和提升，确保长期健康稳定发展。

为此，本文对MMA 不同工艺路线的进展和技术经济情况分别作了分析。

1MMA 工艺技术进展自1933年罗门哈斯公司建成世界上第一套MMA 工业化装置以来，不同公司对MMA 生产工艺路线进行了大量的尝试与探索，形成了C2、C3、C4多种工艺路线并行发展的格局。

1.1C2工艺路线C2路线以乙烯为原料，通过不同工艺转化成丙醛、丙酸或丙酸甲酯，再经过水解、酯化形成MMA ，目前已经产业化的工艺路线包括丙醛路线（BASF 法）、丙酸甲酯路线（Alpha 工艺）。

甲基丙烯酸甲酯的精制实验报告

甲基丙烯酸甲酯的精制实验报告1. 引言在化学的世界里，甲基丙烯酸甲酯（MMA）可是个明星！它的用途那简直是多到数不清，比如在塑料、涂料和粘合剂中都能看到它的身影。

今天，我们就来聊聊如何对这种小家伙进行精制，顺便也看看其中的乐趣和挑战。

2. 实验目的2.1 提高纯度首先，我们要做的就是提高甲基丙烯酸甲酯的纯度。

咱们都知道，越纯的东西越好，特别是在工业生产中，纯度直接关系到产品的质量。

所以，通过精制，我们希望能够把杂质“打发走”，让MMA光鲜亮丽起来。

2.2 学习操作技能其次，通过这次实验，咱们还想学习一些实验操作技能。

这可是个不小的挑战哦！从设备的使用到实验的每一步，都是一次考验。

谁说化学只能呆在书本上？咱们得动手实践！3. 实验步骤3.1 准备工作准备工作那是重中之重。

首先，咱们得穿上实验服，别小看这一步，安全第一嘛！接着，准备好需要的试剂和设备，像是分馏装置、烧瓶、冷凝器等，摆放整齐，这样操作起来才不会手忙脚乱。

3.2 分馏过程进入正题，分馏可是这次实验的核心！将甲基丙烯酸甲酯倒入烧瓶，点火加热，慢慢升温。

当温度达到一定程度时，MMA就会蒸发出来。

这时候，冷凝器就派上用场了！它会将蒸汽变成液体，收集在下方的接收瓶里。

嘿，看着一滴滴清澈的液体流出，心里那个美呀，简直是如沐春风。

4. 实验观察4.1 颜色变化在实验过程中，观察到MMA的颜色变化也是一大乐趣。

刚开始的原料可能是浑浊的，但经过分馏后，液体变得透明，像水一样清澈。

这时候，不禁让人感叹，真是“泥沙俱下，明珠在前”啊！4.2 气味变化再说说气味，MMA的味道其实挺独特的，带着一丝甜味。

分馏过程中，杂质的气味逐渐消失，只剩下MMA那种清新的香气，真是让人心旷神怡。

想象一下，站在实验室里，闻着这种味道，仿佛置身于一个充满化学梦幻的世界。

5. 实验结果5.1 纯度检测实验结束后，咱们得对收集的MMA进行纯度检测。

通过气相色谱法，咱们可以轻松地看出纯度有多高。

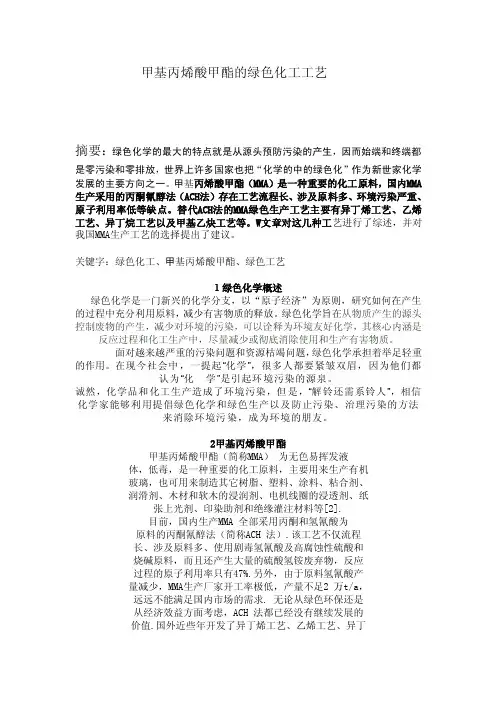

甲基丙烯酸甲酯的绿色化工工艺
