霍尔传感器测量电路

合集下载

霍尔传感器的工作原理

霍尔传感器的工作原理

霍尔传感器的工作原理一、霍尔元件的测量电路1、基本测量电路霍尔元件的基本测量电路如下图所示。

激励电流由电压源E供给,其大小由可变电阻来调节。

▲基本测量电路2、霍尔元件的输出电路在实际应用中,要根据不同的使用要求采用不同的连接电路方式。

如在直流激励电流情况下,上图基本测量电路为了获得较大的霍尔电压,可将几块霍尔元件的输出电压串联,如下图a所示。

在交流激励电流情况下,几块霍尔元件的输出可通过变压器接成下图b所示的形式,以增加霍尔电压或输出功率。

▲霍尔元件的输出电路a)直流激励b)交流激励二、霍尔元件补偿1、霍尔元件不等位电动势及其补偿不等位电动势是一个主要的零位误差。

由于在制作霍尔元件时,不可能保证将霍尔电极焊在同一等位面上,如下图所示。

▲不等位电动势示意图因此当控制电流I流过元件时,即使磁场强度B等于零,在霍尔电极上仍有电动势存在,该电动势就称为不等位电动势。

在分析不等上图不等位电动势示意图位电动势时,把霍尔元件等效为一个电桥,如下图所示。

▲霍尔元件的等效电路电桥臂的四个电阻分别为r1、r2、r3、r4。

当两个霍尔电极在同一等位面上时,r1=r2=r3=r4,电桥平衡,这时输出电压U o等于零。

当霍尔电极不在同一等位面上时,因r3增大,r4减小,则电桥失去平衡,因此输出电压U o就不等于零。

恢复电桥平衡的办法是减小r2、r3。

在制造过程中如确知霍尔电极偏离等位面的方向,就应采用机械修磨或用化学腐蚀元件的方法来减小不等位电动势。

不等位电动势与霍尔电动势具有相同的数量级,有时甚至超过霍尔电动势,而实用中要消除不等位电动势是极其困难的,因而必须采用补偿的方法。

分析不等位电动势时,可以把霍尔元件等效为一个电桥,用分析电桥平衡来补偿不等位电动势。

几种补偿线路如下图所示。

图a、图b所示为常见的补偿电路,图b、图c相当于在等效电桥的两个桥臂上同时并联电阻,图d用于交流供电的情况。

▲不等位电动势的几种补偿线路2、霍尔元件温度补偿霍尔元件是采用半导体材料制成的,因此它们的许多参数都具有较大的温度系数。

霍尔采样电路原理

霍尔采样电路原理

霍尔采样电路原理
霍尔采样电路是一种基于霍尔效应的电路,用于测量电流或磁场的存在和强度。

它利用霍尔效应传感器产生的电压来采样和测量被测电流或磁场。

霍尔效应是指当电流通过一垂直于电流方向的导体中时,如果施加一个垂直于电流和导体平面的磁场,那么在导体的两侧将会产生一个电压差,称为霍尔电压或霍尔效应。

这个电压大小与电流强度和磁场的强度成正比。

霍尔采样电路主要由霍尔传感器(霍尔元件)、电压源、稳压电路、放大器和滤波器组成。

电流通过霍尔元件时,磁场导致在传感器两侧产生霍尔电压。

这个电压被放大器放大后,经过滤波器处理,最终输出一个与被测电流或磁场强度成正比的电压信号。

为了确保采样精度和稳定性,霍尔采样电路通常还会添加偏置电压和自动增益控制电路。

偏置电压用于调整霍尔元件的工作点,使其处于合适的工作状态。

自动增益控制电路可以根据输入信号的幅度自动调节放大倍数,以保证输出信号的准确性和合理范围。

霍尔采样电路具有响应速度快、精度高、线性度好等优点,广泛应用于电流测量、磁场检测、电能表、电动车控制等领域。

在实际应用中,还可以根据需求选择不同类型的霍尔元件、放大器和滤波器等元件,来满足具体的测量要求。

霍尔传感器测电流,电压,功率

霍尔传感器测电流,电压,功率

功率放大器简介利用三极的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

因为声音是不同振幅和不同频率的波,即交流信号电流,三极管的集电极电流永远是基极电流的β倍,β是三极管的交流放大倍数,应用这一点,若将小信号注入基极,则集电极流过的电流会等于基极电流的β倍,然后将这个信号用隔直电容隔离出来,就得到了电流(或电压)是原先的β倍的大信号,这现象成为三极管的放大作用。

经过不断的电流及电压放大,就完成了功率放大。

功率放大器原理////////////////////////////////////////////////////电参量的测量方法1电压、电流信号的测量电流的测量可采用磁平衡式霍尔电流传感器(亦称为零磁通式霍尔传感器)。

如图3所示。

当被测电流I IN流过原边回路时,在导线周围产生磁场H IN这个磁场被聚磁环聚集,并感应给霍尔器件,使其有一个信号U H输出;这一信号经放大器A 放大,输人到功率放大器中Q1,Q2中,这时相应的功率管导通,从而获得一个补偿电流I O;由于此电流通过多匝绕组所产生的磁场H O与原边回路电流所产生的磁场H IN相反;因而补偿了原来的磁场,使霍尔器件的输出电压U H逐渐减小,最后当I O与匝数相乘N2I O所产生的磁场与原边N1I IN所产生的磁场相等时,I O不再增加,这时霍尔器件就达到零磁通检测作用。

这一平衡所建立的时间在1μs之内,这是一个动态平衡过程,即原边回路电流I IN的任何变化均会破坏这一平衡的磁场,一旦磁场失去平衡,就有信号输出,经过放大后,立即有相应的电流流过副边线圈进行补偿。

因此从宏观上看副边补偿电流的安匝数在任何时间都与原边电流的安匝数保持相等,即N1I IN=N2I O,所以I IN=N2I O/N1 (I IN为被测电流,即磁芯中初级绕组中的电流,N1为初级绕组的匝数;I O为补偿绕组中的电流;N2为补偿绕组的匝数)。

霍尔传感器的测量电路原理

霍尔传感器的测量电路原理

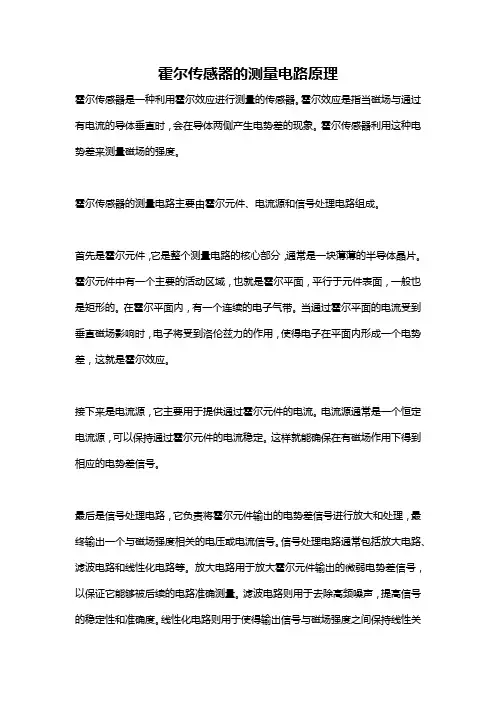

霍尔传感器的测量电路原理霍尔传感器是一种利用霍尔效应进行测量的传感器。

霍尔效应是指当磁场与通过有电流的导体垂直时,会在导体两侧产生电势差的现象。

霍尔传感器利用这种电势差来测量磁场的强度。

霍尔传感器的测量电路主要由霍尔元件、电流源和信号处理电路组成。

首先是霍尔元件,它是整个测量电路的核心部分,通常是一块薄薄的半导体晶片。

霍尔元件中有一个主要的活动区域,也就是霍尔平面,平行于元件表面,一般也是矩形的。

在霍尔平面内,有一个连续的电子气带。

当通过霍尔平面的电流受到垂直磁场影响时,电子将受到洛伦兹力的作用,使得电子在平面内形成一个电势差,这就是霍尔效应。

接下来是电流源,它主要用于提供通过霍尔元件的电流。

电流源通常是一个恒定电流源,可以保持通过霍尔元件的电流稳定。

这样就能确保在有磁场作用下得到相应的电势差信号。

最后是信号处理电路,它负责将霍尔元件输出的电势差信号进行放大和处理,最终输出一个与磁场强度相关的电压或电流信号。

信号处理电路通常包括放大电路、滤波电路和线性化电路等。

放大电路用于放大霍尔元件输出的微弱电势差信号,以保证它能够被后续的电路准确测量。

滤波电路则用于去除高频噪声,提高信号的稳定性和准确度。

线性化电路则用于使得输出信号与磁场强度之间保持线性关系,以便更容易进行准确的测量。

总结起来,霍尔传感器的测量电路原理可以概括为:通过电流源,将恒定电流引入霍尔元件,当磁场作用于霍尔元件时,通过霍尔效应产生电势差信号。

这个信号经过信号处理电路的放大、滤波和线性化处理后,最终输出与磁场强度相关的电压或电流信号。

霍尔传感器广泛应用于各个领域,如电动机控制、汽车电子、磁记录、磁传感、磁卡读写、地磁测量等。

它具有灵敏度高、响应速度快、体积小、功耗低等特点,成为现代电子设备中不可或缺的重要元件。

霍尔元件的测量电路4

霍尔元件的测量电路4

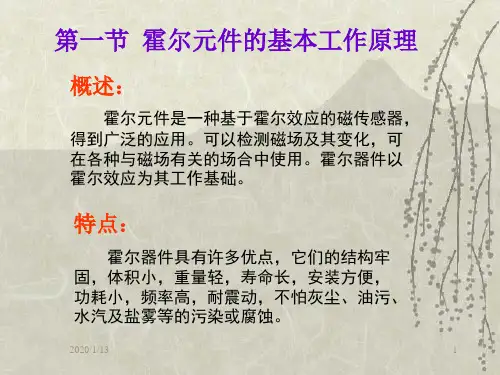

❖ 适当选择负载与之匹配,可以减小霍尔 电势的温度漂移。
2020/1/13
19
3.最大磁感应强度BM
❖ 由霍尔效应可知,磁感应强度的增加将 使霍尔电势的输出增加。但磁感应强度 若超过一定的界限,霍尔电势的非线性 明显增加,故规定了BM来抑制非线性。
2020/1/13
20
5、不等位电势UM和不等位电阻RM
2020/1/13
4
电荷的聚积必将产生静电场,即为霍尔电 场,该静电场对电子的作用力为FE与洛仑兹力 方向相反,将阻止电子继续偏转,其大小为
式中EH为霍尔电场,e 为电子电量,UH为霍尔 电势。当FL = FE时,电 子的积累达到动平衡, 即
所以
2020/1/13
I B
A FE
D
FL
B
C
dL
l
UH
度愈低;
n 愈小,KH 愈大,但n太小,
需施加极高的电压才能产生很小 的电流。因此霍尔元件一般采用N 型半导体材料
2020/1/13
9
2)霍尔电压UH与元件的尺寸有关。
d 愈小,KH 愈大,霍尔灵敏度愈
高,所以霍尔元件的厚度都比较薄,
但d太小,会使元件的输入、输出电
阻增加。
霍尔电压UH与控制电流及磁场强
A、B- 霍尔电极 C、D-控制电极
5
设流过霍尔元件的 电流为 I 时,
式中ld为与电流方 向垂直的截面积,n 为 单位体积内自由电子数 (载流子浓度)。则
I B
A FE
D
FL
B
C
dL
l
UH
A、B- 霍尔电极 C、D-控制电极
2020/1/13
6
霍尔系数及灵敏度 令

霍尔传感器 电路

霍尔传感器 电路

霍尔传感器电路霍尔传感器是一种常用的磁性传感器,可以用于检测磁场的存在和强度。

它通过利用霍尔效应来实现磁场的测量,具有灵敏度高、响应速度快、结构简单等优点。

本文将介绍霍尔传感器的工作原理、电路连接方式及其应用领域。

一、霍尔传感器的工作原理霍尔传感器是基于霍尔效应的原理工作的。

霍尔效应是指当电流通过一块导体时,如果该导体处于磁场中,那么导体两侧会产生电势差。

这个电势差称为霍尔电势差,它与磁场的强度成正比。

霍尔传感器通常由霍尔元件和信号处理电路两部分组成。

霍尔元件是一种特殊的半导体材料,通过掺杂和加工制造而成。

当霍尔元件中的电流通过时,受到外部磁场的作用,会在元件的两侧产生霍尔电势差。

信号处理电路则负责对霍尔电势差进行放大和处理,输出可用的电压信号。

二、霍尔传感器的电路连接方式霍尔传感器的电路连接方式有两种:开漏输出和线性输出。

1. 开漏输出开漏输出方式中,霍尔传感器的输出端连接到负载电阻上,形成一个开漏电路。

当磁场作用于霍尔传感器时,输出端会断开或接通,从而改变电路的导通状态。

通过检测负载电阻的电压变化,可以得到磁场的信息。

2. 线性输出线性输出方式中,霍尔传感器的输出端连接到运算放大器等信号处理电路上。

通过对霍尔电势差进行放大和处理,可以得到与磁场强度成正比的电压信号。

这种方式输出的电压信号具有线性关系,可以直接用于测量和控制。

三、霍尔传感器的应用领域霍尔传感器广泛应用于各个领域,下面列举几个常见的应用场景:1. 磁场检测霍尔传感器可以用于检测磁场的存在和强度。

在磁力计、磁导航等设备中,霍尔传感器可以用来感知磁场的变化,从而实现物体位置的测量和导航。

2. 电流测量由于霍尔效应与电流的关系,霍尔传感器可以用来测量电流的大小。

在电动车、电动机等设备中,通过将霍尔传感器放置在电流路径上,可以实时监测电流的变化。

3. 车速检测霍尔传感器可以用于检测车轮的转速和车速。

在汽车、自行车等车辆中,通过将霍尔传感器安装在车轮上,当车轮转动时,霍尔传感器会感知到磁场的变化,从而测量车速。

霍尔传感器位移测量电路的设计

霍尔传感器位移测量电路的设计

目录第一章虚拟仪器课程设计的意义及任务 (2)1.1课程设计的意义 (2)1.2 课程设计任务说明 (2)第二章关于虚拟仪器和Labview (2)2.1 虚拟仪器简介 (2)2.2 Labview概述 (3)2.2.1 Labview的发展历程 (3)2.2.2 什么是VI? (3)2.2.3 Labview的操作面板 (3)第三章霍尔传感器位移测量电路的设计 (5)3.1 设计要求 (5)3.2测量电路原理与设计 (5)3.2.1 模型的建立 (5)3.2.2 放大电路设计 (6)第四章对电路仿真分析 (7)4.1 交流分析 (7)4.2 傅里叶分析 (8)4.3 直流扫描分析 (8)4.4 传递函数分析 (9)4.5 参数扫描分析 (9)第五章LabVIEW显示模块设计 (10)5.1 位移测量子程序的设计 (10)5.2 接口电路的设计与编译 (11)第六章总结 (15)第一章虚拟仪器课程设计的意义及任务1.1课程设计的意义虚拟仪器是随着计算机技术、电子测量技术和通信技术发展起来的一种新型仪器。

在国外,虚拟仪器技术已经比较熟了,由于其很强的灵活性,使得该技术非常适用于现代复杂的测试测量系统中。

近几年,虚拟仪器技术在国内的发展势也越来越受到重视。

成熟的虚拟仪器技术由三大部分组成:高效的软件编程环境、模块化仪器和一个支持模块化I/O集成的开放的硬件构架,该课程设计的目的就是,通过一些功能简单的仪表系统的设计,要在这三个方面上有更深一步的了解。

1.2 课程设计任务说明用霍尔传感器设计一个量程范围为-0.6mm~0.6mm的位移测量仪。

霍尔传感器是利用霍尔效应实现磁电转换的一种传感器。

当霍尔元件作线性测量时,最好选用灵敏度低一点、不等位电位小、稳定性和线性度优良的霍尔元件。

当物体在一对相对的磁铁中水平运动时,在一定的范围内,磁场的大小随位移的变化而发生线性变化,利用此原理可制成位移测量器。

通过本设计,要掌握以下内容:1)了解霍尔传感器测量位移的原理;2)掌握霍尔元件的测量电路;3)熟悉Labview 虚拟仪器向Multisim 10.0的导入方法;4)测量电路硬件实现后,当输出模拟信号,会用数据采集卡进行采集;5)掌握采集后的信号在LabVIEW中的处理,实现位移值的显示;6)了解分别采用软件仿真和实际硬件电路时,在LabVIEW中编程与处理的不同。

霍尔电流传感器原理图

霍尔电流传感器原理图

霍尔电流传感器原理图
霍尔电流传感器是一种测量电流的装置,它采用霍尔效应来实现电流的感测和转换。

基本的霍尔电流传感器结构由霍尔元件、电源和输出电路组成。

在电流通过导体时,霍尔元件被放置在导体附近,并沿导体的长度方向安装。

当电流通过导体时,会在导体周围产生一个磁场。

霍尔元件的特殊构造使其对磁场敏感。

当磁场和电流垂直时,霍尔元件会在其端口产生一个电压。

根据磁场的方向,霍尔元件的输出电压的极性会相应地变化。

根据这个原理,我们可以将电流的大小转换为输出电压的变化。

为了确保准确的电流测量,我们需要提供适当的电源供电霍尔元件。

这通常是通过外部电源提供的,可以是直流或脉冲电源。

电源的选择取决于具体的应用需求。

霍尔电流传感器的输出电路通常由运算放大器和滤波器组成。

运算放大器用于放大霍尔元件产生的微弱电压信号,以便于进一步处理和测量。

滤波器用于去除可能存在的噪声和干扰,以确保输出信号的稳定和精确性。

通过使用适当的校准和校正技术,可以使霍尔电流传感器的输出与实际电流值之间的误差最小化。

这使得霍尔电流传感器成为广泛应用于电力系统监测、工业自动化等领域的一种常用装置。

霍尔电流传感器电路

霍尔电流传感器电路

霍尔电流传感器电路
霍尔电流传感器是一种常用于电流检测的元件,通过测量电流产生的磁场来检测电流大小。

其电路基本原理如下:
1. 电流输入端:将待检测电路的电流通入到霍尔传感器的输入端,一般通过一个二极管进行保护。

2. 偏置电源:为了使霍尔电路稳定工作,需要一个外部的偏置电源,一般通过一个稳压二极管进行稳定。

3. 霍尔元件:霍尔元件是霍尔传感器的关键部件,由于电流的存在,会产生磁场,霍尔元件会感应到这个磁场并产生电压输出。

4. 放大器:霍尔元件产生的电压较小,需要通过放大器进行放大,一般使用运算放大器进行放大。

5. 输出端:将放大后的信号输出到待测电路中,并通过滤波器进行滤波以去除杂波干扰。

以上就是霍尔电流传感器电路的基本原理,通过调整偏置电源、放大器增益等参数,可以得到准确的电流检测结果。

基于霍尔传感器的转速测量电路的设计课程设计

基于霍尔传感器的转速测量电路的设计课程设计
P3.1
TXD串口输出
P3.5
T1外部计数器输入
P3.2
外部中断0
P3.6
允许外部写入引脚
P3.3
外部中断1
P3.7
允许外部读取引脚
2.2.2时钟电路
图5为单片机地时钟单元电路,晶振采用12MHz,C1和C2均为22pF地陶瓷电容.51单片机会对时钟电路进行12分频,给单片机提供机器时钟.时钟电路是单片机地心脏,它控制着单片机地工作节奏.单片机就是通过复杂地时序电路完成不同地指令功能地.
图2单片机主控电路
2.2 STC89C52单片机介绍
国芯微电子公司生产地STC89C52单片机是为一个8位通用地微处理器[2],采用工业标准地51内核,工作电压为5V,在低端地微控制器领域,这个单片机地性能非常好.采用CHMOS制作工艺制作,功耗很低.芯片内部集成了一个可反复擦写10万次地只读存储器ROM和一个升具有256个字节地随机存储器RAM.随机存储器(RAM器件)采用标准MCS-52指令系统并且兼容MCS-51指令系统.单片机片内部还集成了一个通用地8位中央处理器与一个FLASH存储单元,还有定时器、串口中断、外部中断等外设资源.AT89C52单片机这些优点使其得大多数设计者地青睐,为许多嵌入式控制电路提供了一种灵活、实用、经济实惠地设计模式.其引脚图,机驱动电路
本系统采用型号为RF-300FA地直流电机,额定供电电压为5.9V,在本系统中采用5V供电.由于电机直接由电源供电,不是采用单片机单片机端口驱动,所以无需在添加驱动电路,即可适用于系统应用.J6是直流电机接口,电位器PR3为10K,通过调节电位器可改变通过电机地电流,从而控制电机地转速,实现无极调速.
18、19引脚分别是时钟电路地输出端、输入端,一般通过22pF地瓷片电容接地,为单片机提供时钟新信号,相当于这个系统地心脏.

霍尔传感器组成的转速测量电路概要

霍尔传感器组成的转速测量电路概要

霍尔传感器组成的转速测量电路报告书姓 名 王强 学 号 20086553 院、系、部 电气系专 业电气工程及其自动化※※※※※※※※※ ※※※※※※2008级测试技术课程设计1 课程设计任务书在工农业生产和工程实践中,经常会遇到各种需要测量转速的场合,测量转速的方法分为模拟式和数字式两种。

模拟式采用测速发电机为检测元件,得到的信号是模拟量,控制系统的硬件部分非常复杂,功能单一,而且系统非常不灵活、调试困难。

数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件,得到的信号是脉冲信号。

单片机技术的日新月异,特别是高性能价格比的单片机的出现,转速测量普遍采用以单片机为核心的数字式测量方法,使得许多控制功能及算法可以采用软件技术来完成。

采用单片机构成控制系统,可以节约人力资源和降低系统成本,从而有效的提高工作效率。

本课题,是要利用霍尔传感器来测量转速。

由磁场的变化来使霍尔传感器产生脉冲,由单片机计数,经过数据计算转化成所测转速,再由数码管显示出来。

一、主要内容利用强磁铁与霍尔元件组成测试转体转速的测量电路,包括计数与显示电路。

二、基本要求1. 实现基本功能2.完成3000字设计报告3. 画出电路图4. 发挥部分,设计超速报警,完成信号传输。

三、主要技术指标(或研究方法)测量范围0—6000r/min精度±5r/min工作电压5V~12V工作电流低于500mA工作环境温度-60℃~65℃四、应收集的资料及参考文献霍尔元件原理与应用显示元件原理数据采样整理单2 概述2.1 系统组成框图在测量电机转速时我们从采用了电磁感应式传感器。

当电机转动时,带动传感器。

这种传感器可以将转速信号转变成一个对应频率的脉冲信号输出,经过信号处理后输出到计数器。

脉冲信号的频率与电机的转速是一种线性的正比关系,因此对电机转速的测量,实质上是对脉冲信号的频率的测量。

本课题采是以STC89C52单片机为核心将处理好的信号经过数据处理转换成所测得的实际十进制信号的系统。

霍尔传感器测量电路及应用

霍尔传感器测量电路及应用

霍尔传感器测量电路及应用霍尔传感器是一种基于霍尔效应工作原理的传感器,常用于测量磁场强度。

其测量电路是由霍尔传感器、电源电路、信号处理电路以及输出电路组成的。

首先,电源电路为霍尔传感器提供工作所需的电源电压。

在电源电路中,一般会使用电源滤波电路来稳定和过滤电源电压,以减少电源中的噪声和干扰。

然后是霍尔传感器部分,其主要由霍尔元件和调零电路组成。

霍尔元件是测量磁场强度的核心部分,它根据磁场的变化产生一个与磁场强度成正比的电压信号。

调零电路用于将测量信号交流分量滤除,以保证测量的准确性。

接下来是信号处理电路,它主要用于放大、滤波和处理霍尔传感器输出的电压信号。

首先,通过放大电路将霍尔传感器的微弱信号放大到适合后续处理的幅度范围。

然后,通过滤波电路去除高频噪声和干扰信号,以保证测量结果的稳定性和准确性。

最后,通过处理电路对信号进行线性化或者非线性化处理,以满足不同的应用需求。

最后是输出电路,它将信号处理电路输出的电压信号转换为可用的形式。

输出电路的形式可以是电压输出、电流输出或者数字信号输出,这取决于具体的应用场景。

例如,在磁场测量中,可以将输出电压信号转换为磁场强度值,并通过显示屏或者计算机进行显示和记录。

应用方面,霍尔传感器具有广泛的应用领域。

首先,它可以用于测量磁场强度,例如在工业环境中测量电机磁场、电磁炉磁场等。

其次,它还可以用于位置和速度测量,例如在汽车行业中测量车辆转速、车速等。

此外,霍尔传感器还可以用于电流测量、流量测量等方面。

总结起来,霍尔传感器测量电路由电源电路、霍尔传感器、信号处理电路和输出电路组成。

电源电路提供电源电压,霍尔传感器测量磁场强度,信号处理电路对信号进行放大、滤波和处理,输出电路将信号转换为可用的方式。

霍尔传感器广泛应用于磁场测量、位置和速度测量、电流测量等领域。

霍尔传感器组成的转速测量电路

霍尔传感器组成的转速测量电路

1课程设计任务书测速是工农业生产中经常遇到的问题,学会使用单片机技术设计测速仪表具有很重要的意义。

要测速,首先要解决是采样的问题。

在使用模拟技术制作测速表时,常用测速发电机的方法,即将测速发电机的转轴与待测轴相连,测速发电机的电压高低反映了转速的高低。

使用单片机进行测速,可以使用简单的脉冲计数法。

只要转轴每旋转一周,产生一个或固定的多个脉冲,并将脉冲送入单片机中进行计数,即可获得转速的信息。

本课题采用的是系统硬件原理框图如图1-1:一、主要内容利用强磁铁与霍尔元件组成测试转体转速的测量电路,包括计数与显示电路。

二、基本要求1. 实现基本功能2.完成3000字设计报告3. 画出电路图4. 发挥部分,设计超速报警,完成信号传输。

三、主要技术指标(或研究方法)测量范围 0—6000r/min精度±5r/min工作电压 5V~12V 5V~12V工作电流低于500mA工作环境温度-60℃~65℃四、应收集的资料及参考文献霍尔元件原理与应用显示元件原理数据采样整理单元2 霍尔传感器转速测量系统硬件设计2.1 电机转速测量系统的硬件电路设计2.1.1 总体硬件设计使用单片机测量电机转速的基本结构如图2-1所示。

该系统包括霍尔传感器、隔离整形电路、主CPU、显示电路、报警电路及电源等部分。

图2-1 系统总体结构图其测量过程是测量转速的霍尔传感器和电机机轴同轴连接,机轴每转一周,产生一定量的脉冲个数,由霍尔器件电路输出。

经过电耦合器后,即经过隔离整形电路后,成为转数计数器的计数脉冲。

同时霍尔传感器电路输出幅度为12V的脉冲经光电耦合后降为5V,保持同单片机AT89C51逻辑电平相一致,控制计数时间,即可实现计数器的计数值对应机轴的转速值。

主CPU将该值数据处理后,在LCD液晶显示器上显示出来。

一旦超速,CPU通过喇叭和转灯发出声、光报警信号。

1.传感器部分主要分为两个部分。

第一部分是利用霍尔器件将电机的转速转化为脉冲信号。

49e霍尔传感器应用电路

49e霍尔传感器应用电路

49e霍尔传感器应用电路一、引言霍尔传感器是一种基于霍尔效应工作原理的传感器,主要用于测量磁场强度。

49e霍尔传感器是一种常用的霍尔传感器,常用于电机控制、磁场测量等领域。

本文将介绍49e霍尔传感器的应用电路。

二、49e霍尔传感器的原理49e霍尔传感器是一种线性霍尔传感器,其工作原理基于霍尔效应。

当磁场作用于该传感器时,传感器内部的霍尔元件会产生电压差,该电压差与磁场的强度成正比。

因此,通过测量传感器输出的电压,我们可以得到磁场的强度。

三、49e霍尔传感器的特点1. 高灵敏度:49e霍尔传感器具有较高的灵敏度,可以检测到微弱的磁场变化。

2. 宽工作电压范围:该传感器可以在较宽的电压范围内正常工作,适用于不同的电路设计。

3. 低功耗:49e霍尔传感器的功耗较低,可以在电池供电的系统中使用。

4. 可靠性高:该传感器具有较高的可靠性和稳定性,适用于长时间稳定工作的应用场景。

四、49e霍尔传感器的应用电路以下是49e霍尔传感器的一个常见应用电路示意图:电源 ----> 电阻 ----> 霍尔传感器 ----> 比较器 ----> 输出信号1. 电源:为霍尔传感器提供工作电压,一般使用直流电源。

2. 电阻:将霍尔传感器与地连接的一个电阻,用于限制电流的流动。

3. 霍尔传感器:49e霍尔传感器连接在电阻上,用于感测磁场的变化。

4. 比较器:将霍尔传感器输出的电压信号与设定的阈值进行比较,根据比较结果产生输出信号。

5. 输出信号:根据比较器的输出结果,可以得到对应的磁场强度信息。

五、49e霍尔传感器的应用场景1. 电机控制:利用49e霍尔传感器可以实现对电机转速、位置的控制。

通过感测电机旋转时产生的磁场变化,可以实时监测电机的运行状态。

2. 磁场测量:49e霍尔传感器可以用于测量磁场的强度和方向。

例如,在磁力计中使用霍尔传感器可以测量地磁场的强度,用于导航和地理定位。

3. 非接触开关:由于49e霍尔传感器对磁场的敏感性,可以用作非接触式开关。

霍尔传感器电路

霍尔传感器电路

霍尔传感器电路
霍尔传感器电路是一种由一系列电子元件组成的电路,它可以监测物体的磁场强度。

它类似于磁敏元件,但它比磁敏元件更加复杂和强大,可以检测更多的变量,并且能够提供更精确的读数。

霍尔传感器电路由一系列电子元件,包括磁铁、电阻、电容器、二极管和集成电路等组成,它可以将外部的磁场变化转换成有意义的电信号。

首先,磁铁会将外部的磁场转换成电场,然后通过电阻、电容器、二极管等元件,将电场转换成电信号,最后,通过集成电路,将电信号进行处理,并将其转换成有意义的数字信号。

霍尔传感器电路的使用范围很广,可以用于检测外界的磁场强度,也可以用于测量电机的转速。

此外,霍尔传感器还可以用于检测外界的永磁场,用于航天飞行器的姿态控制,用于汽车的车轮的转向控制等。

霍尔传感器电路的可靠性非常高,能够准确地检测外部磁场的变化,而且对外部环境的耐受性也很好,能够稳定工作在-55℃~+125℃的温度范围内,而且还可以通过简单的外部电路,调整检测范围和灵敏度。

不仅如此,霍尔传感器电路还可以提供较低的噪声和漂移,在检测外部磁场时,能够提供较高的精度和稳定
性,同时,它还可以提供更高的工作电流,更少的耗电,更快的响应时间。

霍尔传感器电路的灵敏度也是很强的,它可以准确地检测磁场的变化,可以检测到磁场变化非常小的变化,而且可以检测到极弱的外部磁场。

总之,霍尔传感器电路具有可靠性高、精度高、灵敏度高、抗干扰能力强等优点,可以用于许多领域,比如检测外部磁场强度、测量电机转速、检测永磁场等。

霍尔传感器及测量电路

霍尔传感器及测量电路

信息科学与工程学院传感器课程设计实习设计报告设计题目:霍尔传感器及测量电路专业:电子信息工程班级:学生:学号:指导教师:2019 年12 月26 日目录1. 概述 (1)1.1 设计目标 (1)1.2 霍尔传感器的简要叙述 (1)1.3 相关技术的国内状况 (2)2. 基本原理与设计思路 (3)2.1 霍尔传感器及测量电路基本原理 (3)2.1.1 霍尔效应 (3)2.1.2 线性霍尔SS495A1 基本信息 (3)2.1.3 SS495 输出特性 (4)2.1.4 传感器SS495的引脚图及功能说明 (4)2.1.5 测量电路基本原理 (5)2.2 霍尔传感器及测量电路基本设计思路 (6)3. 电路设计 (7)3.1 总体电路原理框图 (7)3.2 零点调整电路的设计 (8)3.3 反向比例运放降压功能电路设计 (9)3.4 反相器电路设计 (9)4. 仿真 (10)4.1 仿真方法 (10)4.2 仿真结果 (10)5. 总结 (12)6. 参考文献 (13)1. 概述1.1 设计目标(1)传感器:SS495 或类似性能传感器, 磁场检测范围:-600Gs-600Gs。

(2)设计传感器测量电路,在要求的测量范围内,电路输出的满量程电压值为3000mV。

(3)进行仿真实验,给出仿真结果。

(4)完成信号处理电路PCB 板设计。

1.2 霍尔传感器的简要叙述霍尔传感器是基于霍尔效应制作的一种传感器。

1879 年美国科学家霍尔首先再金属材料中发现了霍尔效应,但由于金属材料的霍尔效应太弱而没有得到应用。

随着半导体技术的发展,人们开始用半导体材料制成霍尔元件,由于它的霍尔效应显著而没有得到应用和发展。

霍尔传感器是基于霍尔效应将被测量(如电流、磁场、位移、压力、压差、转=速等)转换成电动势输出的一种传感器。

虽然它的转换率较低、温度影响大、要求转换精度较高时必须进行温度补偿,但因霍尔式传感器具有结构简单、体积小、坚固、频率响应宽(从直流到微波)、动态范围(输出电动势的变化)大、非接触、使用寿命长、可靠性高、易于微型化和集成化等特点,还是在测量技术、自动技术和信息处理的方面得到了广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

霍尔传感器测量电路
咨尔元件的基本电路如图1所示。

控制电流颠电源f供给,RE,为调节电阻,
调节控制电流的大小。

程尔输出端接负载RF,RR可以是一般电阻,也可以是放大器

输入电阻或指示器内阻。

在磁场与控制电流的作用下,负裁上就有电压输出。

在实际
使用时,J或B或两者同时作为信号输入,而输出信号则正比于J或B或两者的乘积。

内于建立霍尔效应所需的时间很短(10
很高(几千兆赫>。

=、温度误差及其补偿
因此,拧制电流为交流时
(一)温度误差
档尔死件测量的关镀是霍尔效府,而霍尔元件是内半导体制成的,固半导体对温度
很敏
感,霍尔元件的载流于迁移率、屯阻率和霍尔系数都陨温度而变化,因而使霍尔元件
的特性参
数(如霍尔电势和输入、输出电阻等)成为温度的函数,导致霍尔传感器产生温度误差。

[二)温度误差的补偿
为了减小霍尔元件的温度误差,需要对基本测量电路进行温度补偿的改进,可以来
用的补
偿方法柯许多种,常用的合以下方艾博希电子法:采用恒流源提供控制电流,选择合
理的负载电阻进行补
偿,利用霍尔元件回路的串联或并联电阻进行补偿,也可以在输入凹路或输出回路中加入热敏
电阻进行温度误差的补偿。

采用温度补偿元件是一种最常见的补偿方法。

图2所示为采用热敏电阻进行补偿
的几种补偿方法。

图2(n)所示为输入回路补偿电路,锑化钥元件的霍d;输出随温度
升高
而减小的出素,被控制屯流的增加(热敏电阻的阻位随温度升高旧减小)所补偿。

图2(b)
所示为输出回路补偿电路成载上得到的霍尔电势随温度J1高而减小的因素,被热敏电阻阻佰
减小所补偿。

图2(c)所示为用正温度系数的热敏电阻进行补偿的电路。

在使用时,温度补偿元件最好和霍尔元件封在一起或靠证,使它们温度变化一致。

随着微电子技术的发展,日前霍尔元件多已集成化。

集成霍尔九件有许多优点
小、灵敏度高、输出幅度大、NXP代理商温漂小且对电流稳定性要求低等。

集成霍尔元件可分为线性型和开关则两大类。

前者是将霍尔冗件和恒流源、线性放大器
等做公‘个芯片卜,输出电压较高,使用非常方便,日前已得到广泛的应蝴,较典型的线性霍尔
元件有UGN35N等。

八关型是将霍尔元件、稳压电路、放大器、施密特触发器、(xj门等电路
做在同一个心片上。

当外加磁场强度超过规定的工作点时,()川1由高电阻状态变为
导通状
忠,输出变为低电平;当外加磁场低1:释放点时、()门j重新变为高阻状态,输出高电平。

这类
器件中较为典型的有UGN3020等。

有一些开关型集成霍尔元件内部还包括双稳态电路,这
种元件的特点足必须施加相反极性的磁场,电路的输r1才能翻转间到高电平,也就是说具有
“锁键”功能。

图4、图5所示分别为集成霍尔元件ATMEL代理UGN350l和U(;N3020的外形尺
寸及内部
电路框图,所不分别为其输出电压勺磁场的关系曲线。

cjmc%ddz。
