10kV小电阻接地成套装置选型计算

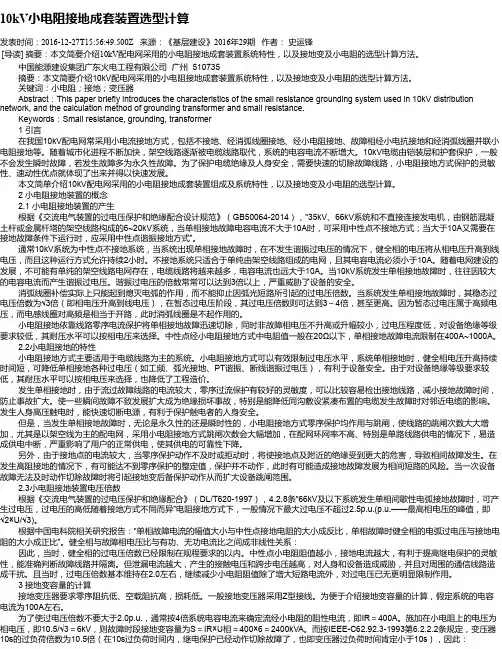

10kV小电阻接地成套装置选型计算发表时间：2016-12-27T15:56:49.500Z 来源：《基层建设》2016年29期作者：史运锋[导读] 摘要：本文简要介绍10kV配电网采用的小电阻接地成套装置系统特性，以及接地变及小电阻的选型计算方法。
中国能源建设集团广东火电工程有限公司广州 510735摘要：本文简要介绍10kV配电网采用的小电阻接地成套装置系统特性，以及接地变及小电阻的选型计算方法。
关键词：小电阻；接地；变压器Abstract：This paper briefly introduces the characteristics of the small resistance grounding system used in 10kV distribution network, and the calculation method of grounding transformer and small resistance.Keywords：Small resistance, grounding, transformer1 引言在我国10kV配电网常采用小电流接地方式，包括不接地、经消弧线圈接地、经小电阻接地、故障相经小电抗接地和经消弧线圈并联小电阻接地等。
随着城市化进程不断加快，架空线路逐渐被电缆线路取代，系统的电容电流不断增大。
10kV电缆由铠装层和护套保护，一般不会发生瞬时故障，若发生故障多为永久性故障。
为了保护电缆绝缘及人身安全，需要快速的切除故障线路，小电阻接地方式保护的灵敏性、速动性优点就体现了出来并得以快速发展。
本文简单介绍10kV配电网采用的小电阻接地成套装置组成及系统特性，以及接地变及小电阻的选型计算。
