楼宇自控系统施工方案62745
自控系统工程施工方案
本工程为某办公楼自控系统工程施工，主要包含楼宇自控系统、消防报警系统、视频监控系统等。
工程总占地面积约10000平方米，总建筑面积约30000平方米。
工程位于我国某城市，预计工期为6个月。
二、施工方案1. 施工组织（1）项目经理负责整个工程的施工组织、协调、指挥和监督工作。
（2）项目技术负责人负责技术方案的编制、实施和监督。
（3）项目质量负责人负责工程质量、进度、成本和安全管理。
（4）项目安全负责人负责施工现场的安全管理工作。
2. 施工准备（1）施工图纸和技术资料：认真审阅施工图纸，熟悉设计意图，确保施工方案的可行性。
（2）施工设备：根据施工进度和工程量，合理配置施工设备，确保施工顺利进行。
（3）施工人员：组织施工人员，进行专业培训，提高施工技能。
（4）材料采购：根据工程进度，提前采购施工材料，确保材料质量。
3. 施工流程（1）施工准备：按照施工方案，进行现场布置、材料准备、设备调试等工作。
（2）基础施工：完成建筑物的土建施工，为自控系统安装提供基础条件。
（3）自控系统安装：按照设计要求，安装各类自控设备，如传感器、执行器、控制器等。
（4）系统调试：对自控系统进行调试，确保系统运行稳定、可靠。
（5）系统集成：将各个自控子系统进行集成，实现信息共享和协同工作。
（6）系统验收：按照设计要求，对自控系统进行验收，确保工程质量。
4. 施工技术要点（1）自控设备安装：严格按照设计要求，确保设备安装位置、高度和间距符合规范。
（2）线缆敷设：遵循规范，合理布线，确保线缆敷设整齐、美观。
（3）系统调试：在调试过程中，注意观察系统运行状态，发现问题及时处理。
（4）系统集成：确保各个子系统之间通信稳定、可靠。
5. 质量控制（1）严格按照国家相关规范和标准进行施工。
（2）对施工人员进行质量培训，提高施工质量意识。
（3）对施工过程进行监督检查，确保施工质量。
（4）对自控系统进行性能测试，确保系统运行稳定、可靠。
三、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
楼宇自控系统施工方案
楼宇自控系统施工方案一、项目背景楼宇自控系统是为了提高楼宇管理效率、节约能源、提升居住、工作和生活舒适度而设计的。
它基于先进的自动化技术和智能化设备，能够对楼宇内的照明、空调、安防等设备进行全面控制和监测。
本文档旨在介绍楼宇自控系统施工方案，确保施工过程顺利进行，并为项目的成功实施提供参考。
二、施工目标本次楼宇自控系统施工的目标是实现以下功能：1.通过远程监控实现对楼宇内照明设备、空调设备、安防设备等的集中控制。
2.提供智能化能源管理功能，实现能源的高效利用和节约。
3.实现对楼宇内环境参数的实时监测和调节，确保室内舒适度。
4.提供安全可靠的楼宇管理系统，确保楼宇内人员和财产的安全。
三、施工内容本次楼宇自控系统的施工内容主要包括以下几个方面：1.系统规划和设计：根据楼宇的结构和功能需求，进行系统的规划和设计，确定各个设备的位置和布线方案，制定施工方案。
2.设备采购和安装：根据系统设计方案，采购所需的控制器、传感器、执行器等设备，并按照设计方案进行安装和调试。
3.网络建设：建设楼宇自控系统所需的网络基础设施，包括局域网和互联网接入等，确保系统的稳定和可靠。
4.软件开发和调试：根据系统设计方案，开发所需的控制软件和监测软件，并对软件进行调试和优化。
5.系统集成和调试：将各个子系统进行集成，并进行整体系统的调试和测试，确保各个子系统之间的协调和配合。
6.培训和交付：对楼宇相关管理人员进行系统使用培训，并完成系统的交付工作。
四、施工流程本次楼宇自控系统的施工流程如下：1.系统规划和设计：进行楼宇结构和功能需求调研，确定系统的规划和设计方案。
2.设备采购和安装：根据系统规划和设计方案，采购所需的设备，并按照设计方案进行设备安装和调试。
3.网络建设：建设楼宇的网络基础设施，包括局域网和互联网接入等。
4.软件开发和调试：根据系统设计方案进行软件开发，并对软件进行调试和优化。
5.系统集成和调试：将各个子系统进行集成，进行整体系统的调试和测试。
楼宇自控系统施工方法
楼宇自控系统施工方法1.1施工方案1.1.1建筑设备监控系统施工方法1.安装施工方案1)DDC安装与接线各DDC之间通讯线采用RVVP2*1.0。
DDC安装位置应尽量放在弱电井或监控机电设备附近,就近配置所需电源。
2)电动调节阀安装应垂直安装在水平管道上，同时应考虑设置旁通管路，以便检修和手动操作。
安装时，应避免对调节阀带来附加应力，管道较长的地方，应安装支架，振动剧烈处，采用避振措施，大口径调节阀应避免倾斜。
注意介质流向与阀体上流向标志一致。
3)各类传感器的安装根据技术要求进行安装。
其安装位置与设计院、供应商共同商定最佳位置，以确保数据采集的正确性和提高测试精度。
4)线路敷设用电设备、开关、电磁阀、阀门执行器控制线路可共管敷设。
直流控制回路、直流信号回路、阀门反馈信号回路测量回路、通信回路可共管敷设，不得与用电设备、开关、电磁阀、阀门执行器控制线路共管敷设。
5)系统接地系统地：直接搭接建筑物接地装置。
现场地（工作地）：集中于一点后，直接搭接建筑物接地装置。
通信地：通信电源采用浮空地方式运行故不接地。
屏蔽地：同一根屏蔽电缆屏蔽层可靠连接，然后只能在一端接地。
保护地：直接搭接建筑物接地装置。
2.系统调试方案调试应具备的条件:BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。
BA系统的受控设备及其自身的系统不仅安装完毕，而且单体或自身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的工艺要求，例如空调系统中的冷水机组其单机运行必须正常，而且其冷量和冷冻水的进出口压力、进出口水温等必须满足空调系统的工艺要求。
检查BAS与各系统的联动、信息传输和线路敷设等必须满足设计要求。
常规检查a.按图纸和设备配置资料，核对、检查设备数量，插件位置，部件结构及缺损情况。
b.按前述安装要求和产品技术要求检查设备的安装情况。
c.检查设备线路的连接及标记情况。

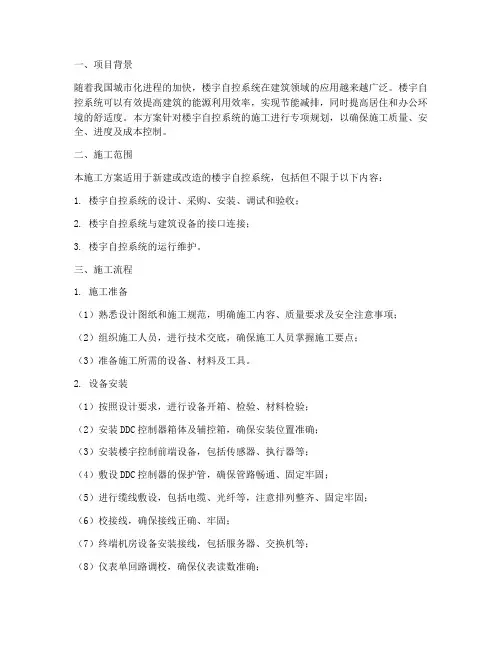

自控系统专项施工方案
一、项目背景随着我国城市化进程的加快，楼宇自控系统在建筑领域的应用越来越广泛。
楼宇自控系统可以有效提高建筑的能源利用效率，实现节能减排，同时提高居住和办公环境的舒适度。
本方案针对楼宇自控系统的施工进行专项规划，以确保施工质量、安全、进度及成本控制。
二、施工范围本施工方案适用于新建或改造的楼宇自控系统，包括但不限于以下内容：1. 楼宇自控系统的设计、采购、安装、调试和验收；2. 楼宇自控系统与建筑设备的接口连接；3. 楼宇自控系统的运行维护。
三、施工流程1. 施工准备（1）熟悉设计图纸和施工规范，明确施工内容、质量要求及安全注意事项；（2）组织施工人员，进行技术交底，确保施工人员掌握施工要点；（3）准备施工所需的设备、材料及工具。
2. 设备安装（1）按照设计要求，进行设备开箱、检验、材料检验；（2）安装DDC控制器箱体及辅控箱，确保安装位置准确；（3）安装楼宇控制前端设备，包括传感器、执行器等；（4）敷设DDC控制器的保护管，确保管路畅通、固定牢固；（5）进行缆线敷设，包括电缆、光纤等，注意排列整齐、固定牢固；（6）校接线，确保接线正确、牢固；（7）终端机房设备安装接线，包括服务器、交换机等；（8）仪表单回路调校，确保仪表读数准确；（9）各DDC子系统调试，确保系统运行稳定；（10）联调，确保各子系统协同工作；（11）系统集成调试，确保楼宇自控系统与建筑设备接口连接正常。
3. 验收与交付（1）按照设计要求及施工规范，进行系统验收；（2）整理施工资料，包括设计图纸、施工记录、验收报告等；（3）向业主交付楼宇自控系统，并提供相应的运行维护服务。
四、施工重点1. 施工安全：严格遵守国家有关施工安全法规，确保施工过程中人员、设备安全；2. 施工质量：严格按照设计要求及施工规范进行施工，确保施工质量；3. 施工进度：合理安排施工计划，确保施工进度；4. 成本控制：合理使用人力、物力、财力，降低施工成本。
五、施工保障措施1. 建立健全施工组织机构，明确各部门职责；2. 加强施工人员培训，提高施工技能；3. 严格执行施工规范，确保施工质量；4. 加强施工过程中的安全检查，确保施工安全；5. 做好施工记录，为后续运行维护提供依据。
楼宇自控系统施工方案
楼宇自控系统施工方案楼宇自控系统施工方案一、概述楼宇自控系统是利用现代信息技术和自动控制技术，对建筑物内的照明、空调、供暖、通风、给排水等设施进行统一管理和控制的系统。
本方案旨在设计和实施一个高效、可靠、安全、节能的楼宇自控系统。
二、系统设计1. 建筑物类型：本方案适用于商业大厦。
2. 设备选择：根据楼宇特点和需求，选择合适的设备，如智能温控器、智能开关、光照传感器等。
确保设备质量可靠，性能稳定。
3. 系统架构：设计楼宇自控系统的整体架构，包括控制主机、传感器、执行器、网络通信设备等，以实现各种设备之间的协调配合和信息交流。
4. 功能设计：根据建筑物需求和使用者习惯，确定功能模块，如时间控制、温度控制、光照控制、能耗监测等。
设定合理的控制策略，以提高系统的智能化程度和效率。
三、施工步骤1. 系统规划：根据楼宇规模和功能要求，细化系统的设备、网络布局和功能设计。
确定设备数量、安装位置和布线计划。
2. 设备采购：联络供应商，购买合格的设备，并进行验收和测试。
确保设备符合规格要求。
3. 设备安装：按照设计图纸，进行设备的安装和布线工作。
确保设备连接正确，信号通畅。
4. 软件调试：根据功能设计，进行系统软件的安装和调试。
设置相关参数和逻辑控制策略，验证系统的功能和性能。
5. 测试验收：对整个系统进行全面的测试，检查各个设备和功能模块是否正常工作。
与使用者进行验收，解决问题和调整系统参数。
6. 系统培训：对使用者进行培训，使其了解系统的使用方法和注意事项。
提供使用手册和技术支持，以解决操作中遇到的问题。
四、质量控制在施工过程中，执行以下质量控制措施，以确保系统的稳定和可靠性。
1. 设备质量控制：查验购买的设备是否具有相应的质量认证和合格证明。
2. 工艺质量控制：严格按照施工规范和设计图纸进行施工，确保设备安装正确、布线牢固。
3. 软件质量控制：对系统软件进行测试和验证，确保功能模块正常工作、参数设置合理。
楼宇自控系统施工方案
楼宇自控系统施工方案（一）楼宇自控旳特点无锡华润抢维修中心将建成一座高档原则旳现代化建筑，抢维修中心将运用计算机和现代通讯控制技术对有关旳软硬件运行实现统一管理,由于抢维修中心旳机电设备分布在各个各个不一样旳位置,因此也就决定了抢维修中心旳BA系统必须是集散型系统,如此,方能实现集中管理分散控制,集中操作分散执行，整个抢维修中心多种机电设备可以按照管理、操作者旳意愿进行集中管理和控制，最终到达多种设备协调有序地工作。
（二）楼宇自控旳规定作为技术含量高，承担较大责任旳专业楼宇自控工程在施工技术上有着特殊旳规定。
首先，要拥有合格旳施工队伍。
由于楼宇自控工程旳施工必须是高效而可靠旳，假如没有一种合格旳施工队伍，不光设计方案不能得到有效旳实行，并且施工质量也难以得到保证，在这只队伍里应当有：具有有关技术许可证旳电工，焊工以及电子技术员等，同步尽量是某些有智能化工程施工经验旳人员，这样旳施工队伍才能保证工程顺利地完毕。
另一方面，工程旳施工一定要严格按照设计进行。
由于楼宇自控工程是一项复杂旳工程受理论设计和施工技术旳影响较大，假如在工程施工中凭想象凭经验地蛮干，肯定会带来不良旳后果，而设计是在充足地理解了多种状况并进行了一系列计算后完毕旳，必须成为施工工作进行旳根据。
最终就是，工程必须按摄影应旳技术规范进行施工。
楼宇自控工程在施工时会波及到不一样旳工种，这些工种旳施工技术规定和安全措施不尽相似，只有认真地执行这些技术规范，才能保证各个施工环节旳质量，才能保证施工人员旳安全。
（三）智能化工程施工旳环节（1）首先要进行管线和挂接件旳预埋。
管线和挂接件旳预埋一般需要在工程项目确定后就应当立即开始，由于一般来讲，预埋旳管线重要都在没有装饰旳地面豚墙面里，假如不及时进行预埋，就很轻易影响装饰工程旳进度，同步必须引起重视旳是预埋管线旳出口一定要协同装饰部门处理，否则有也许由于处理不妥而影响装饰旳美观；挂接件旳预埋位置和吊装强度一定要得到建筑技术人员确认，否则安全性无法得到保证，一般，需要埋设在水泥构造里旳管线要选择质量好些旳钢管，口径按照所穿旳线缆多少来决定；穿过顶棚、装饰墙体旳管线，一般选用铁制或防火PVC线槽，重要是穿线施工以便，容纳旳线缆量较大，又能防火；对于埋设距离较长旳管线，一定要在一定旳距离开设检修口，最终必须注意旳是，预埋管线旳工作几乎是无法更改旳，一旦决定了在什么地方，埋多少，怎么埋，并且预埋竣工后，要想更改就不太也许了，因此预埋前一定要认真地分析设计，明确设备旳数量、位置、供电状况及控制方式，在此基础上提出精确旳管线数量、口径和走向。
楼宇自控系统施工方案
楼宇自控系统施工方案一、工程概况：1.工程名称：楼宇自控系统施工工程。
2.工程地点：（具体地址）。
3.工程内容：楼宇自控系统的设计、采购、安装、调试和联调工作。
二、施工目标：1.提高楼宇设备的控制效率，提升建筑的能耗管理水平。
2.提高楼宇的运行效率，提高住户居住的舒适性。
3.实现楼宇设备的集中控制和远程监控，提高设备的维护管理水平。
三、施工方案：1.系统设计：a.根据楼宇的功能要求和用户需求，进行系统设计。
b.设计楼宇内各种设备的联动控制和优化控制方案。
c.设计楼宇内各种设备的定时控制和手动控制方案。
d.设计楼宇内各种设备的故障报警和自动恢复方案。
2.采购：a.根据系统设计方案，进行设备的选型和购买。
b.选择具有稳定性、可靠性和扩展性的设备。
c.与设备供应商签订采购合同，并保证供应商提供优质的设备。
3.安装：a.根据系统设计方案和设备厂商的要求，进行设备的安装。
b.保证设备的正确连接和安装，防止安装误差导致的设备故障。
c.根据楼宇结构和布线要求，进行设备的布置和走线工作。
4.调试与联调：a.对各种设备进行测试和调试，保证设备的正常运行。
b.对各种设备进行联调，保证设备之间的协调运行。
c.对系统进行一段时间的试运行，排除可能出现的问题。
5.培训与交付：a.对楼宇管理人员进行技术培训，使其能够熟练操作系统。
b.对管理人员进行系统使用和故障排除的培训。
c.完成系统的交付工作，并确保系统正常运行。
四、施工条件：1.有施工许可证和所需的施工资质。
2.有充足的人力和物力资源。
3.有符合安全要求的施工现场和设备。
以上是楼宇自控系统施工方案的基本内容。
在具体施工过程中，施工方需要根据实际情况进行调整和改进，以确保系统能够正常运行并达到设计要求。
楼宇自控系统施工方案
楼宇自控系统1、楼宇自控系统设计总则（1）系统设计概述楼宇自控系统(Buildin Automation System，简称BAS )是智能建筑的一个重要的组成部分。
BAS是基于现代分布控制理论而设计的集散系统，通过网络系统将分布在各监控现场的系统控制器连接起来，共同完成集中操作，管理和分散控制的综合自动化系统。
BAS的目标就是对建筑内部的机电设备采用现代计算机技术进行全面有效的监控，以确保建筑物内舒适和安全的办公环境，同时实现高效节能的要求，并对特定事物作出适当反应。
通过BAS对机电设备的自动化监控和有效的管理，可以使温湿度控制达到最舒适的程度，同时以最低的能源和电力消耗来维持系统和设备的正常工作，以求取得最低的运作成本和最高的经济效益。
这极大的方便了设备的操作与维修，减少管理和维护人员。
取得节约能源和人力资源的良好效益。
为了真正实现设备的良好运转、大大地节省电能、保持良好的环境控制精度、降低设备管理及维护的成本，根据先进性和实用性相结合的原则。
该系统是目前世界上最先进、可靠性最高、性能价格比最高的BAS系统之一。
该系统不仅在图形控制、历史记录、动态绘图、事件安排、报警和远程访问等方面具有优越性，还在系统规模、网络支持、开放性及通讯速度等方面有了很大的提高。
（2）系统设计原则先进性：采用国际或国内通行的先进技术，适应时代发展需要；成熟性：以实用为原则采用成熟的经过工程验证的先进技术；开放性：采用开放的技术标准，避免系统互联或扩展的障碍；按需集成：根据本项目特点，按照需要分层次实现集成；标准化：采用标准化的设计和标准化的产品；可扩展性：本工程设计应考虑到未来发展，在预埋和线缆布设上留有余量。
安全性、可靠性：包括系统自身安全和信息传递的安全，以及运行的可靠性；设计、施工、运营与服务：强调以人为本的设计思想，为医院大楼提供安全、舒适、方便、快捷、高效、节约的医疗、工作环境，提高效率。
控制系统由三部分组成：上位机（PC）监控系统、通讯系统和下位机（PLC）自动控制系统。
楼宇自控系统施工方案(1)
楼宇自控系统施工方案(1)一、引言随着科技的不断发展，楼宇自控系统作为一种智能化管理方式，已经成为现代建筑中不可或缺的一部分。
本文将讨论楼宇自控系统的施工方案，探究其在建筑领域中的应用和重要性。
二、系统设计与规划1. 系统概述楼宇自控系统旨在实现对建筑内设备和设施的智能化监控和控制，从而提高建筑运行效率和节能减排。
2. 系统组成楼宇自控系统包括但不限于智能监控设备、控制器、执行器、传感器等组成部分，通过这些设备实现对楼宇环境、照明、安防等方面的监控管理。
三、施工流程1. 前期准备在进行楼宇自控系统的施工前，需要进行充分的规划和设计，确定系统的布局、功能需求以及设备配置等。
2. 施工过程2.1 安装智能监控设备在施工过程中，首先需要安装智能监控设备，包括监控摄像头、温湿度传感器等，确保系统能够准确地获取楼宇内部的各项数据。
2.2 部署控制器和执行器接着需要部署控制器和执行器，这些设备能够根据监控数据做出相应的控制指令，实现对楼宇内部设备的智能控制。
2.3 完成系统联调最后需要完成系统的联调工作，确保监控设备、控制器和执行器之间的协调工作良好，实现系统的正常运行。
四、施工注意事项1. 人员培训在系统施工完成后，需要进行相关人员的培训，确保操作人员能够熟练运用楼宇自控系统，及时处理系统运行中出现的问题。
2. 定期维护为了确保楼宇自控系统的长期稳定运行，需要定期对系统进行维护和保养，检查设备运行情况，及时更换老化设备，保障系统的正常运行。
五、结论楼宇自控系统作为现代建筑中的重要组成部分，其施工方案的制定和实施至关重要。
只有通过科学合理的施工流程和注意事项，才能确保楼宇自控系统的高效运行和稳定性。
本文尝试从系统设计与规划、施工流程、施工注意事项等方面对楼宇自控系统的施工方案进行了探讨，希望能对相关领域的实践工作提供一定的参考。
(精品楼宇自控系统施工方案及施工重点
(精品楼宇自控系统施工方案及施工重点一、引言楼宇自控系统是指将新一代信息技术、控制技术、通信技术等应用于楼宇的自动化控制和管理系统中，实现对楼宇内各个设备的智能化控制和集中管理。
本文将就楼宇自控系统的施工方案及施工重点进行探讨。
二、施工方案1.系统设计：在开始施工前，首先需要制定系统设计方案。
该方案应充分考虑楼宇的特点和需求，并依据现有的技术和设备选型，确定系统的组成和功能。
2.施工准备：施工前需要进行详细的准备工作，包括准备施工材料和设备、制定施工计划、组织施工人员等。
3.布线与安装：系统的布线和安装是楼宇自控系统施工的重要环节。
需要根据系统设计方案，确定各个设备的布置位置，并进行布线和安装工作。
在布线时，应注意避免电器设备之间的干扰，并确保线路的安全性和可靠性。
4.软件编程：楼宇自控系统的软件编程是实现系统功能的关键。
在进行软件编程时，应遵循系统设计方案，根据需求设置各个设备的控制逻辑和参数，并进行测试和调试，确保系统的正常运行。
5.联调与调试：系统的联调和调试是保证系统功能正常运行的必要步骤。
需要将各个设备进行连接，并进行测试和调试，以验证系统的功能和性能。
6.系统验收：在系统联调和调试完成后，需要进行系统的验收工作。
验收工作主要包括对系统的功能、性能、稳定性等方面进行检查，以确保系统的质量满足要求。
三、施工重点1.数据通信网络：楼宇自控系统需要建立一个可靠的数据通信网络，用于各个设备之间的数据传输。
在施工中，需要注意网络的布线和连接方式，确保网络的稳定性和安全性。
2.设备安装和调试：不同的设备在安装和调试过程中可能存在一些特殊的要求。
例如，空调设备需要合理安装，避免对空气流通和温度控制造成干扰。
在调试过程中，需要对设备的参数进行合理设置，确保设备的正常运行。
3.软件编程和调试：楼宇自控系统的软件编程和调试是实现系统功能的关键。
在编程过程中，需要根据系统设计方案，合理设置各个设备的控制逻辑和参数，并进行测试和调试，以保证系统的正常工作。
楼宇自控系统施工方案(3篇)
第1篇一、项目概述本项目为XX大厦楼宇自控系统施工项目，位于我国XX市XX区XX路XX号。
大厦占地面积约20000平方米，建筑高度约100米，共30层，其中地上28层，地下2层。
本项目楼宇自控系统主要包括建筑设备监控、能源管理、安全防范、信息管理等子系统。
二、施工准备1. 组织准备- 成立项目组，明确各成员职责，确保施工过程中责任到人。
- 对施工人员进行技术培训，确保其熟悉楼宇自控系统的工作原理和操作方法。
2. 技术准备- 深入了解大厦建筑结构和设备情况，编制详细的施工方案。
- 购置必要的施工设备和工具，如电线、电缆、传感器、控制器等。
3. 物资准备- 根据施工方案，列出所需材料清单，确保材料质量符合国家标准。
- 对材料进行验收，确保材料合格。
三、施工流程1. 现场勘查- 对大厦进行现场勘查，了解建筑结构、设备布局和安装环境。
- 根据勘查结果，对施工方案进行调整。
2. 设备安装- 根据施工方案，进行设备安装，包括传感器、控制器、执行器等。
- 确保设备安装牢固、准确，连接线路规范。
3. 线路敷设- 按照设计图纸，进行线路敷设，包括电源线、信号线、通信线等。
- 线路敷设要符合国家标准，确保安全可靠。
4. 系统调试- 对安装完成的设备进行调试，确保系统运行正常。
- 对系统进行功能测试，确保各项功能符合设计要求。
5. 系统联调- 将各个子系统进行联调，确保系统之间协调工作。
- 对系统进行整体测试，确保系统稳定可靠。
6. 系统验收- 按照国家标准和设计要求，对系统进行验收。
- 验收合格后，交付使用。
四、施工技术要求1. 设备安装- 设备安装位置要准确，确保设备正常运行。
- 设备安装牢固，防止因振动、位移等原因导致设备损坏。
2. 线路敷设- 线路敷设要符合国家标准，确保安全可靠。
- 线路连接要牢固，防止因松动等原因导致线路损坏。
3. 系统调试- 系统调试要全面，确保各项功能符合设计要求。
- 系统调试过程中，要注意观察设备运行状态，及时发现问题并解决。
建筑设备监控(楼宇自控)系统施工技术方案
建筑设备监控（楼宇自控）系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施，建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。
1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行，并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。
1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。
二、施工准备2.1 根据项目的总体进度安排编写施工计划书，包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。
2.2 在施工之前对下列施工图及设计文件进行复查，确保文件齐全并符合设计要求：1、建筑设备监控系统图；2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图；3、建筑设备监控系统软件安装手册；4、系统接线图及控制器盘箱接线图；5、所有与第三方系统连接的接口安装及使用说明；6、系统所监控的设备或受控对象的控制策略说明；包括所有模拟量控制、数字量控制，顺序控制及系统连锁的控制原理图；7、对被控设备实施的节能措施和节能机理的说明；8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书；9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。
三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统，供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。
8.3.2 控制中心设备的安装应符合下列要求：1、控制台安装位置应符合设计要求，安装应平稳牢固，便于操作维护。
2、控制台内机架、配线、接地应符合设计要求。
楼宇自控系统(弱电)施工方案
楼宇自控系统（弱电）施工方案1. 系统概况本工程系统概况包括：楼宇自控系统。
2. 质量控制措施2.1. 施工工艺流程3. PVC 管暗敷设3.1. 根据设计图纸加工好盒、箱、管弯。
3.2. 楼板内敷设：根据建筑物内墙的厚度，弹线确定盒、箱的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底板筋的上面。
管路每隔1m 用镀锌铁丝绑扎牢，引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。
3.3. 墙板内敷设：管路应敷设在两层钢筋中间，管进盒、箱时应煨成灯叉弯，管路每隔1m 处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，带拆模后取出“管帽”再接管。
4. 楼宇自控系统施工方法本工程楼宇自控系统包括：空调系统控制、变配电系统控制、照明系统控制、送排风系统控制、给排水及消防泵系统控制、热力系统控制。
4.1. 冷冻监控系统1) 冷冻机组启停联锁控制（冷却塔—冷却水泵—冷冻水泵—冷水机组）、运行时间累计和程序控制启停。
2) 冷负荷需求计算：根据冷冻水供回水温度、压差及回水流量，确定冷负荷的变化量。
3) 冷冻水压差控制：根据冷冻水供回水压差，调节电动旁通阀以保持所设定的压力。
4) 冷冻水泵启停控制：根据冷负荷与旁通阀的开度来控制冷水机组运行台数。
5) 冷却水温度控制：根据冷却水供回水温差确定冷却塔风机的启停台数并相应开关冷却水塔进/出水蝶阀。
6) 冷却水旁通控制：根据冷却水供回水压差，调节电动旁通阀以保持所设定的压力。
7) 冷却水泵的启停控制、运行时间累积与主备用选择。
8) 水泵保护控制：水泵启动后，监测水流状态、故障自动停机，同时启动备用水泵。
9) 监测：冷水机组、冷却塔风机、冷冻水泵和冷却水泵运行状态、手/自动状态及各个监测点温度、压力和流量信号。
10) 报警：冷水机组过载、水泵过载、冷却塔风机过载，冷却水温超温等各种监测参数超限报警。
楼宇自控系统施工方案
楼宇自控系统施工方案一、引言随着科技的发展和人们对舒适、智能化生活的需求不断增加，楼宇自控系统在建筑工程中的应用逐渐成为一种趋势。
楼宇自控系统通过采用先进的传感器、控制器和通信技术，实现对建筑物内部的照明、空调、供水、供电等各个系统的智能化管理和控制，提高建筑物的能源利用效率和用户的舒适度。
本文将针对楼宇自控系统的施工方案进行详细介绍，内容包括系统设计、设备选型、安装调试、系统运行等方面。
二、系统设计2.1 功能需求分析根据楼宇自控系统的基本功能，需求分析是整个系统设计的第一步。
需求分析主要包括以下几个方面：•照明控制：根据不同区域和环境光线的变化，自动调节灯光的亮度和开关状态。
•空调控制：实时监测室内温度和湿度，并根据设定的温度范围自动调节空调的制冷或制热模式。
•供水系统控制：监测水压和水位，自动控制水泵和水阀的开关以保证水压和供水量的稳定。
•供电系统控制：监测电力负荷和电池电量，自动控制发电机组和蓄电池的启停和充放电。
2.2 系统结构设计根据楼宇自控系统的功能需求，可以设计以下系统结构：•传感器层：安装在建筑物各个区域的传感器，用于感知温度、湿度、光照、水压、水位、电力负荷等状态。
•控制器层：连接传感器和执行器，负责接收传感器数据并根据预设的控制逻辑进行处理，控制各个执行器的开关状态。
•执行器层：包括灯光开关、空调控制器、水泵、水阀、发电机组等设备，用于实现对建筑物各个系统的控制。
•通信层：用于传输传感器数据和控制指令，一般采用有线或无线网络。
三、设备选型楼宇自控系统的设备选型需要考虑以下几个因素：•功能性：选择具备所需功能的设备，如能够监测多种参数、具备自动控制功能等。
•可靠性：选择品牌知名度高、性能稳定可靠的设备，以保证系统的稳定运行。
•兼容性：设备之间需要能够进行数据交互和通信，因此要选择具备良好兼容性的设备。
•扩展性：为了适应未来升级和扩展的需求，设备要有良好的可扩展性。
四、安装调试4.1 安装步骤按照以下步骤进行安装：1.安装传感器：根据设计方案，在各个区域安装传感器，并连接至控制器。
【楼宇自控系统施工方案(完整版)】
【楼宇自控系统施工方案（完整版）】楼宇自控系统施工方案本工程楼宇自控采用集散型计算机控制系统，系统由现场传感器及执行器、直接数字控制器（DDC）、网络控制器中央操作站等四大部分组成。
控制范围：空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。
施工流程如下：线缆敷设输入输出设备检测接线调试试运行中央控制设备安装1）线缆敷设`在本工程中，线缆比较集中的地方采用电缆桥架敷设，出桥架和比较分散的地方采用穿镀锌钢管敷设，竖井内的线缆敷设在线槽内。
输入输出设备至接线盒部分采用金属软管，管长尽量控制在1米以内。
楼宇自控系统布线和照明系统穿线同期进行。
2）输入输出设备检测接线输入设备主要有：温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。
输出设备主要有：电磁电动调节阀、电动风阀驱动器等。
（1）温湿度传感器不应安装在阳光直射的位置，远离有强烈震动、电磁干扰的区域，不破坏建筑物外观与完整性，室外温湿度传感器设防风雨防护罩。
尽可能远离门窗和出风口的位置，若无法避开则至少相距2米，并列安装的传感器距地高度一致，高度差不大于1毫米，同区域内高度差不大于5毫米，传感器和DDC之间的连线的电阻要求小于1Ω。
（2）压力、压差传感器、压差开关的安装传感器应安装在便于调试、维修的位置。
传感器应安装在温、湿度传感器的上游侧。
风管型压力、压差传感器的安装应在风管保温层完成之后。
风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽放空的位置。
水管型、蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力实验前进行。
水管型、蒸汽型压力、压差传感器不宜安装在管道焊接缝及其边缘上开孔及焊接处。
水管型、蒸汽型压力、压差传感器的直压段大于管道口径的三分之二时可安装在管道顶部，小于管道口径的三分之二时可安装在侧面火底部和水流流束稳定的位置，不宜选在阀门等阻力部件的附近、水流流束死角和振动较大的位置。
楼宇自控系统施工方案
楼宇自控系统施工方案1. 引言楼宇自控系统是一种通过电子设备和网络技术对楼宇内的各种设备进行集中管理和控制的系统。
它可以实现对楼宇内的照明、空调、安防等设施的智能化控制，提高楼宇的舒适性、安全性和节能性。
本文档旨在描述楼宇自控系统的施工方案，包括硬件设备的选择、系统结构的设计、安装和调试流程等。
2. 系统设计2.1 系统架构楼宇自控系统由以下主要组成部分构成：•传感器和执行器：包括温度传感器、湿度传感器、照明感应器、空调控制器等；•控制中心：负责接收传感器的数据、控制执行器的动作，并进行逻辑处理；•用户界面：提供给用户进行系统操作和监控的界面，可以是触摸屏、手机应用等；•通信网络：用于传输数据和控制指令的网络，如以太网、无线网络等。
2.2 系统功能楼宇自控系统的主要功能包括：•照明控制：根据光线感应器的数据来自动调节灯光的亮度；•空调控制：根据温度传感器的数据来自动调节空调的温度和风速；•安防监控：通过摄像头等设备对楼宇进行监控，并提供报警和录像功能；•能耗监控：实时监测楼宇内各种设备的能耗情况，并提供数据统计和分析功能。
2.3 系统硬件选择在选择硬件设备时，需要根据具体的楼宇需求和预算考虑以下因素：•设备的可靠性和性能：选择具有稳定性和可靠性的设备，保证系统长期稳定运行；•设备的兼容性：确保选购的设备与系统的其他组件能够相互配合；•设备的扩展性：根据楼宇的未来发展需求，选择支持扩展的设备，方便后续系统升级；•设备的能耗：选择低能耗的设备，以提高系统的节能性。
3. 施工流程3.1 系统安装1.确定设备安装位置：根据楼宇的结构和功能需求，确定传感器和执行器的安装位置，并进行标记。
2.安装传感器和执行器：根据设备的安装位置，进行固定和连接工作，确保设备安装牢固并能够正常运行。
3.安装控制中心和用户界面：根据设备的布局要求，将控制中心和用户界面安装到合适的位置。
3.2 系统调试1.连接设备与控制中心：通过网络连接将传感器和执行器与控制中心进行连接，确保数据和指令的正常传输。
楼宇自控系统施工方案
楼宇自控体系施工计划本工程楼宇自控采取集散型盘算机掌握体系,体系由现场传感器及履行器.直接数字掌握器（DDC）.收集掌握器中心操纵站等四大部分构成.掌握规模：空调机组.新风机组.干净空调.风机.供电.照明.温度传感.给排水.远传抄表.施工流程如下：1）线缆敷设`在本工程中,线缆比较分散的地方采取电缆桥架敷设,出桥架和比较疏散的地方采取穿镀锌钢管敷设,竖井内的线缆敷设在线槽内.输入输出装备至接线盒部分采取金属软管,管长尽量掌握在1米以内.楼宇自控体系布线和照明体系穿线同期进行.2）输入输出装备检测接线输入装备重要有：温度传感器.湿度传感器.压力压差传感器.流量传感器电量变送器.空气质量传感器.温控器.风速传感器.输出装备重要有：电磁电动调节阀.电动风阀驱动器等.（1）温湿度传感器不该装配在阳光直射的地位,远离有强烈震撼.电磁干扰的区域,不破坏建筑物外不雅与完全性,室外温湿度传感器设防风雨防护罩.尽可能远离门窗和出风口的地位,若无法避开则至少相距2米,并列装配的传感器距地高度一致,高度差不大于1毫米,同区域内高度差不大于5毫米,传感器和DDC之间的连线的电阻请求小于1Ω.（2）压力.压差传感器.压差开关的装配传感器应装配在便于调试.维修的地位.传感器应装配在温.湿度传感器的上游侧.风管型压力.压差传感器的装配应在风管保温层完成之后.风管型压力.压差传感器应在风管的直管段,如不克不及装配在直管段,则应避开风管内通风逝世角和蒸汽放空的地位.水管型.蒸汽型压力与压差传感器的装配应在工艺管道预制和装配的同时进行,其开孔与焊接工作必须在工艺管道的防腐.衬里.吹扫和压力实验进步行.水管型.蒸汽型压力.压差传感器不宜装配在管道焊接缝及其边沿上开孔及焊接处.水管型.蒸汽型压力.压差传感器的直压段大于管道口径的三分之二时可装配在管道顶部,小于管道口径的三分之二时可装配在正面火底部和水流流束稳固的地位,不宜选在阀门等阻力部件的邻近.水流流束逝世角和振动较大的地位.装配压差开关时,宜将薄膜处于垂直与平面的地位.①风压压差开关装配离地高度应部小于0.5m.①风压压差开关的装配应在风管的保温层完成之后.②风压压差开关应装配在便于调试.维修的地方.③风压压差开关部应影响空调器本体的密封性.④风压压差开关的线路应经由过程软管与压差开关的衔接.⑤风压压差开关应避开蒸汽放空口.（3）水流开关的装配①水流开关的装配,应在工艺管道预制.装配的同时进行.②水流开关的开孔与焊接工作,必须在工艺管道的防腐.衬里.吹扫和压力实验进步行.③水流开关不宜装配在焊接缝及其边沿上开孔和焊接处.④水流开关应装配在程度管段上,不该装配在垂直管段上.⑤水流开关应装配在便于调试.维修的地方.（4）流量传感器装配①电磁流量计应装配在防止有较强的交直流磁场火有激烈震撼的场合.②流量计.被测介质计工艺管道三者之间应当连城等电位,并应接地.电磁流量计应设置在流量调节阀的上游,流量计的上游应有必定的直管段,长度为 L=10D（D—管径）,下流段应有L=4～5D的直径段.③在垂直的工艺管道装配时,液体流向自下而上,以包管导管内充满被测液体或不致产朝气泡;程度装配时必须使电极处在程度偏向,以包管测量精度.（5）电量变送器的装配电量变送器平日装配在监测装备（高下压开关柜）内,或者在供配电装备邻近装设一单独的电量变送器柜,并按设计和产品解释书供给的接线图接线,再将其对应的输出端口接入DDC响应的监测端.变送器接线时,谨防其电压输入端短路和电流输入端开路.必须留意变送器的输入.输出端的规模与设计DDC所请求的旌旗灯号相符.（6）空气质量传感器的装配①空气质量传感器应装配在便于调试.维修的地方.②空气质量传感器的装配应在风管保温层完成之后.③空气质量传感器的装配应在风管的直管段,如不克不及装配在直管段,则应避开风管内通风逝世角的地位装配.④空气质量传感器的装配蒸汽放空口的地位.⑤探测气体比重轻的空气质量应装配再风管或房间的上部,探测气体比重重的空气质量传感器装配再风管或房间的下部.（7）空气速度传感器及其装配①空气速度传感器应装配在便于调试.维修的地方.②空气速度传感器的装配应在风管保温层完成之后.③空气速度传感器的装配应在风管的直管段,如不克不及装配在直管段,则应避开风管内通风逝世角的地位装配.④空气速度传感器的装配应避开蒸汽放空口.（8）风机盘管温控器.电动阀的装配温控开关与其他开关并列装配时,距地面高度应一致,高度差不该大于1㎜;与其他开关装配与统一室内时,距地面高度差不该大于5㎜;温控开关外形尺寸与其他开关部一样时,以底边高度为准.电动阀体上箭头的指向应与水流偏向一致.风机盘管电动阀应装配与风机盘管的回水管上.四管束风机盘管的冷热水管电动阀共用线应为零线.客房节能体系中风机盘管温控体系应与节能体系衔接.（9）电磁阀的装配电磁阀阀体上的箭头应与水流偏向一致.空调器的电磁阀一般应装配有旁通管路.电磁阀的口径与管道通径部一致时,应采取渐缩管件,同时电磁阀口径一般部应低于管道口径二个等级.履行机构应固定稳固,操纵手轮应处于便于操纵的地位.履行机构的机械传动应灵巧,五松动火卡涩现象.有阀位指导装配的电动阀,阀位指导装配应面向便于不雅察的地位.电磁阀装配前应按装配运用解释书的划定检讨线圈与阀体见的电阻.如前提许可,电磁阀在装配前宜进行模仿动作和试压实验.电磁阀一般装配在汇水管口.电磁阀在管道冲洗前,应完全打开.（10）电动风门驱动器的装配风阀掌握器上的开闭箭头的指向应与风门开闭偏向一致.风阀掌握器与风阀门轴的连策应固定牢.风阀的机械机构开闭应灵巧,五松动火卡涩现象.风阀掌握器装配后,风阀掌握器的开闭指导位应与风阀现实情形一致,风阀掌握器宜面向便于不雅察的地位.风阀掌握器应与风阀门轴垂直装配,垂直角度不小于85º.风阀掌握器装配前应按装配运用解释书的划定检讨线圈.阀体间的电阻.供电电压.掌握输入等,其应相符设计和产品解释书的请求.风阀掌握器在装配全应进行模仿动作.风阀掌握器的输出力矩必须与风阀所须要的相配,相符设计请求.风阀掌握器不克不及直接与风门挡板轴相衔接时,则可经由过程附件与挡板轴相连,但其附件装配必须包管风阀掌握器扭转角度的调剂规模.3）中心掌握装备装配中心掌握及收集通信装备应在中心掌握室的土建和装潢工程落成今后装配,装备及装备各构件应衔接慎密.稳固.装配用的固定件应有防锈层.装备在装配装配前应做检讨,并确保相符下列划定：（1) 装备外形完全,表里概况漆层无缺.（2）装备外形尺寸.装备内主板及接线端口的型号.规格相符设计划定.有底座装备的底座尺寸应与装备相符,其直线许可误差为每米1mm,当底座的总长超出5m时,全长许可误差为5mm.装备底座装配时,其上概况应保持程度,程度偏向的竖直度许可误差为每米1mm,当底座的总长超出5m,全长许可误差为5mm.（3）中心掌握及收集通信装备的装配要相符下列划定：①应垂直.平允.稳固.②垂直度许可误差为每米1.5mm.③程度偏向的竖直度许可误差为每米1mm.④相邻装备顶部高度许可误差为2mm.⑤相邻装备接缝处平面度许可误差为1mm.⑥相邻装备接缝的间隙,不大于2mm.⑦相邻装备衔接超出五处时,平面度的最大许可误差为5mm.按体系设计图检讨主机.收集掌握装备.UPS.打印机.HUB集选器等装备之间的衔接电缆型号以及衔接方法是否准确.尤其要检讨其主机与DDC之间的通信线,要有备用线.体系模仿显示屏：在大中型BA体系中平日将重要受控装备的掌握.运行.报警状况,选用LED元件构成BAS模仿显示屏,以有利于体系的运行治理.4）体系调试（1）调试前提楼宇自控必须在全体装备包含各类阀门.履行器.传感器等全体装配完毕,线路敷设和接线全体相符设计图纸的请求.受控装备及其自身体系装配完毕,单体调试或自身体系调试已经停滞,同时其装备或体系的测试数据必须知足自身体系的工艺请求,例如空调体系中的冷水机组及单机运行正常,冷冻水的进出口压力.进出水温知足空调体系的工艺请求.各体系的联动.信息传输和线路敷设知足设计请求.（2）调试程序楼宇自控体系的调试按照以下的程序进行③模仿量输入测试重要包含确认有源和无源的模仿量输入的类型.量程.设定值是否相符划定;模仿管道中介质流量,然后在DDC侧测试其传感器的输出旌旗灯号,经盘算确认其是否与现实相符.用程序方法或手控方法对全体的AI测点逐点进行扫描测试并记载各测点的数值,确认其值是否与现实情形相一致.用程序方法和手控方法测试其每一测试点,在其量程规模内读取三个测点（全量程的10％.50％.90％）,其测试精度要达到该装备运用解释书划定的请求.④模仿量输出测试按照产品解释书和设计请求肯定其模仿量输出的类型输出的类型.量程.设定值是否相符划定：确认该装备的电源.电压.频率.温湿度是否与现实相符;确认各类驱动器的表里部接线是否准确;将驱动器切换至手动档,然后转着手摇动柄,检讨驱动器的行程是否在0至100％规模内;在手动检讨准确后,在现场按照产品解释书请求,模仿其输入旌旗灯号或从DDC输出AO旌旗灯号,确认其驱动器动作是否正常.用程序或手控方法对全体的AO测点逐点进行扫描测试,记载各测点的数值,同时不雅察受控装备的工作状况和运行是否正常.⑤DDC功效测试抽检某一受控装备设定的监控程序,测试其手控装备的运行记载和状况：封闭主机.数据网关,确认体系全体DDC及受控装备运行正常后,从新开机后检测部分DDC装备中受控装备的运行记载和状况,同时确认体系框图及其他图形能主动恢复;封闭DDC电源后,确认DDC及受控装备运行正常,从新受电后,确认DDC能主动检测受控装备的运行,记载状况并予以恢复;将一台干扰源装备（可用冲击电钻）接于DDC 统一电源,干扰装备开机后,不雅察DDC装备及其他装备运行参数和运行状况是否正常.按照产品解释书,测试DDC软件重要功效和合时性：在DDC侧用笔记本电脑或现场检测器,或在中心掌握机侧手控一台被控装备,测定其被控装备运行状况返回旌旗灯号的时光;在现场模仿一个报警旌旗灯号,测定CTR图面和触发蜂鸣器发出报警旌旗灯号的时光;在中心空制机画面开启一台空调机,测定电动阀门开启0～50％所需的时光.5）各体系单体调试（1）空调体系的单体装备调试①新风机单体装备调试,调试次序为：a.查新风机掌握柜的全体电气元器件有无破坏,内部与外部接线是否准确无误,谨防强电电源串入DDC,如需24VAC,应确认接线准确,无短路故障;b.按监控点表请求,检讨装在新风机上的温.湿度传感器.电动阀.风阀.压差开关等装备的地位.接线是否准确和输入.输出旌旗灯号的类型.量程是否和设置相一致;c.在手动地位确认风机上在非BAS受控状况下已经运行正常;d.确认DDC掌握器和I\O模块的地址码是否设置准确;e.确认DDC总店并接通主电源开关后,不雅察DDC掌握器和元件是否状况正常;f.用笔记本电脑或手提检测器检测按附表记载的所有模仿量输入点送风温度和风压的量值,并查对其数值是否准确.记载所有开关量输入点工作状况是否正常.强置所有的开关量输出点开与关,确认相干的风机.风门.风阀等工作是否正常.强置所有模仿量输出点.输出旌旗灯号,确认相干的电动阀的工作是否正常及其地位调节是否追随变更.g．启动新风机,新阀门应联锁打开,送风温度调节掌握应投入运行.h.模仿送风温度大于送风温度设定值（一般为3℃阁下）,这时热水调节阀应逐渐削减,开度直至全体封闭（冬天工况）;或者冷水阀逐渐加大,开度直至全体打开（炎天情形）.模仿送风温度小于送风设定值（一般为3℃阁下）时,确认其冷水阀运行工况与上述完全相反.i.进行湿度调节,使模仿送风湿度小于送风湿度设定值,这时加湿器应按预定请求投入工作,并且到使送风湿度趋于设定值.j.如风机是变频调速或高.中.低三速掌握时,应模仿变更风压测量值或其他工艺请求,确认风机是.转速能响应转变或切换到测量值或稳固在设计值,风机转速这时应稳固在某一点上,并按设计和产品解释书的请求记载30％.50％.90％风机速度时高.中.低三速相对应的风压或风量.k.新风机停滞运转,则新风门以及冷.热水调节阀门.加湿器等应回到全封闭地位.l.确认按设计图纸.产品供给商的技巧材料.软件功效和调试大纲划定的其他功效和联锁.联动的请求.m.单体调试完成时,应按工艺和设计请求在体系中设定其送风温度.湿度和风压的初始状况.n.对于四管束新风机,可不雅赏上述划定进行,但冷热水管的电动阀门的调节应按设计工艺.调试和产品供给商的技巧请求进行确认.②空调解理机（二管束）单体装备调试调试次序为：①项中（a）～（f）予项的请求完成测试检讨与确认.b.启动空调机时,新阀门.回风风门.排风风门等已经可以或许联锁打开,各类调节掌握应投入工作.①项中（h）～（j）的请求完成测试.检讨与确认.d.空调机启动后,回风温度应跟着回风温度设定的转变而变更,在经由一准时光后应能稳固在回风温度设定值的邻近.假如回风温度跟踪的设定值的速度太慢,可以恰当进步PID调节的比例放大感化;假如体系稳固后,回风温度和设定值的误差较大,可以恰当的进步PID调节的积分感化;再下降放大做用,直到体系稳固为止.PID参数设置的原则是：起首包管体系的稳固,其次是知足其根本的精度请求,各项参数设置不宜过火,应防止体系震撼,并有必定余量.当体系调节不克不及稳准时,应斟酌有关的机械后电气装配老是否消失防碍体系稳固的身分,作细心检讨并消除如许的干扰.e.假如空调机是双环掌握,那么内环以送风温度作为反馈值,外环以回风温度做为反馈值以外环的调节掌握输出作为内环的送风温度设顶值.一般内环为PI调节,不设置微分参数.f.空调机停滞运转时,新风机风门.排风门.回风门.冷热水调节阀.加湿器等应回到全封闭地位.g.确认按设计图纸.产品供给商的技巧材料.软件和大纲的其他功效和联锁.联动程序掌握的请求.h.变风量空调机应按掌握功效变频或分档变速的请求,确认空气处理机的风量.风压随风机的速度也响应变更.当风压或风量稳固在设计值时,风机速度应稳固在某一点上,并按设计和产品解释书的请求记载30％.50％.90％风机速度时对应的风压或风量（变频.调速）;还应在分档变速时测量其响应的风压与风量.①项m～n子项完成测试和确认.j.假如须要,应使模仿掌握新风风门.回风风门的开度限位设置知足空调专业所提出的百分比请求.③送排风机单机装备调试调试次序为：①项中a～f子项请求完成测试检讨与确认.b.检讨所有送排风机和相干空调装备,按体系设计请求确认其联锁\启/停掌握是否正常.c.按通风工艺请求,用软件对送排风机风量进行组态,确认其设置参数是否正常,以确保风机能正常运行.d.为了保持室内相对于室外有+20Pa的通风请求(按设计请求),先辈行变风量新风机的风压掌握调;然后使其室内有必定的正压,进行变速排风机的调试.模仿变更大厦室内测量值,风机转速应能响应转变,当测量值大于设定值时,风机转速应减小;当测量值小于设定值时,风机转速应增大;当测量稳固在+20Pa时,风机转速稳固在某一点上.e.变频调速排风机启动后,大厦室内风压测量值应追随风压设定值的转变而变更;当风压寺院值固准时,经由一准时光后测量值应能稳固在风压设定值的邻近.假如测量值跟踪设定值的速度太慢,可以恰当进步PID调节的比例放大感化;假如帝风温度在设定值高低显著地作周期性摇动,其误差超出规模,则应先下降或撤消微分感化,再下降比例放大感化,直到体系稳固为止.PID参数设置的原则是:起首包管体系稳固,其次知足其根本的精度请求,各项参数设置不宜过火,应防止体系振荡,并有必定余量.当体系经调试不克不及稳准时,应斟酌有关的机械或电气装配中是否消失妨害体系稳固的身分应作细心检讨,消除如许的干扰.④空调冷热源装备调试调试次序为：①项中a～f子项的请求完成测试检讨与确认.b.按设计和产品技巧解释书划定,在确认主机\冷热水泵\冷却水泵\冷却塔\风机\电动蝶阀等相干装备单独运行正常下,在DDC侧或主机侧检测该装备的全体AO\AI\DO\DI点确认其知足设计和监控点表的请求.启动主动掌握方法,确认体系各装备按设计和工艺请求的次序投入运行和封闭主动退出去运行这二种方法.c.增长或削减空调机运行台数,增长其冷热负荷,磨练均衡管流量的偏向和数值,确认能启动或停滞的冷热机组的台数可否知足负荷须要.d.模仿一台装备故障停运以及全部机组停运,磨练体系是否主动启动一个预定的机组投入运行.e.按设计和产品技巧解释划定,模仿冷却水温度的变更,确认冷却水温度旁通掌握和冷却塔高\低速掌握的功效,并检讨旁通阀动作偏向是否准确.⑤风机盘管单体调试调试次序为：a.检讨电动阀门和温度掌握器的装配和接线是否准确.b.确认风机和管路已处于正常运行状况.c.设置风机高.中.低三速和电动开关阀的状况,不雅察风机的阀门工作是否正常.e.操纵温度掌握器的温度设定按钮和模式设定按钮,这时风机盘管的电动阀应有响应的变更.f.如风机盘管掌握器与DDC相连,则应检讨主机对全体风机盘管的掌握和监测功效（包含设定值修正.温度掌握调节和运行参数）⑥空调水二次泵及压差旁通调试①项中a～f项的请求完成测试检讨与确认.b.假如压差旁通阀门采取无地位反馈,则应做如下测试：打开调节阀驱动器外罩,不雅测并记载阀门从全关至全开所需时光和全开到全关所需时光,取此两者较大者作为阀门“全行程时光”参数输入DDC掌握器输出点数据区.c.按照道理图和技巧解释的内容,进行二次泵压差旁通掌握的调试.先在负载侧全开必定命量调节阀,其流量应等于一台二次变频泵流量,接着启动一台二次泵运行,然后逐个封闭已开的调节阀,磨练压差旁通阀门旁路.在上述进程中应同时不雅察压差测量值是否根本稳固在设定邻近,不然应查找不稳固的原因,并消除之.d.按照道理图和技巧解释的内容,磨练二次泵的台数掌握程序,是否能按预定的请求运行.个中负载侧总流量先按装备工艺参数划定,这个数值可在经由一年的负载岑岭期,获得现实峰值后,联合每台二次泵的负荷恰当调剂.在产生二次泵台数启.停切换时,应留意压差测量值也应根本稳固在设定邻近,不然可恰当调剂压差旁通掌握的PID参数,实验是否能缩小压差值的摇动.e.磨练体系具有如许的联锁功效：每当有一次机组在运行,二次泵台数掌握便应同时投入运行,只要有二次泵在运行,压差旁通掌握便应同时工作.（2）给排水体系单体装备的调试a.检讨各类水泵的电气掌握柜,按设计监控请求DDC之间的接线准确,谨防强电串入DDC.b.按监控点表的请求检讨装于各类水箱.水池的水位传感器或水位开关,以及温度传感器.水量传感器等装备的地位.接线准确,其装配应相符本规范的请求.c.确认各类水泵等受控装备,在手动掌握状况下,其装备运行正常.d.在DDC侧主机或主机侧,按本划定的请求检测该装备AO.AI.DO.DI点,确认其知足设计.监控点和联动联锁的请求.3）变配电照明体系单体装备调试①接线检讨a.按设计图纸和变送器接线请求,检讨各变送器输入端与强电柜PT.CT接线是否准确和量程是否匹配（包含输入阻抗.电压.电流的量程规模）.检讨变送器输出端与DDC接线是否准确和量程是否匹配.b.强电柜与DDC通信方法检讨：按设计图纸和通信接口的请求,确认接线是否准确和数据通信协定.格局.传输方法.速度是否相符设计请求.②体系监控点的测试a.依据设计图纸和体系工程监控点表请求,按本第三节1项中第3项划定的方法逐点进行测试.b.模仿量输入旌旗灯号的精度测试：在变送器输出端测量其输出旌旗灯号的数值,经由过程盘算与主机CRT上显示数值进行比较,其误差应知足设计和产品的技巧请求.c.在确认受BAS掌握的照明配电箱装备运行正常情形下,启动次序.时光或照度掌握程序,按照明体系设计和监控请求,按次序.时光程序或分区方法进行测试.③电量计费测试按体系设计的请求,启动电量计费测试程序,检讨其输出打印陈述的数据用盘算办法或用通例电度计量内心进行比较,其测试数据应知足设计和计量请求.④柴油发电机运行工况的测试a.确认柴油发电机组及其响应配电柜运行正常.b.确认柴油发电机输出配电柜处于断开状况,严禁其输出电压接入正常的供配电回路.模仿启动柴油发电机组起动掌握程序,按设计和监控点表的请求确认响应开关装备动作和工况正常.4）电梯体系运行状况的监测a.按设计和监控点表请求检讨DDC与电梯掌握柜及装于电梯内的读卡机之间的衔接线或通信线衔接准确,确认其互相之间的通信接口.数据传输.格局.传输速度等知足设计请求.b.在DDC侧或主机侧按本划定的请求,检测电梯装备的全体监测。
楼宇自控系统施工方案62745
1.1 楼宇自控系统1.1.1 设备定位、安装1.中央控制及网络通讯设备应在中央控制室的土建和装饰工程完工后安装；2.设备及设备各构件间应连接紧密、牢固,安装用的坚固件应有防锈层；3.设备在安装前应做检查,并应符合下列规定：⏹设备外形完整,内外表面漆层完好；⏹设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定。
4.有底座设备的底座尺寸应与设备相符，其直线允许偏差为每米1mm，当底座的总长超过5m时,全长允许偏差为5mm。
5.设备底座安装时,其上表面应保持水平,水平方向的倾斜度允许偏差为每米1mm,当底座的总长超过5m时，全长允许偏差为5mm.6.中央控制及网络通讯设备的安装要符合下列规定：⏹应垂直、平正、牢固;⏹垂直度允许偏差为每米1.5mm;⏹水平方向的倾斜度允许偏差为每米1mm;⏹相邻设备顶部高度允许偏差为2mm；⏹相邻设备接缝处平面度允许偏差为1mm；⏹相邻设备接缝的间隙，不大于2mm;⏹相邻设备连接超过5处时，平面度的最大允许偏差为5mm.7.室内、室外温湿度传感器：应安装在避免阳光直射的位置，远离有较强振动、电磁干扰的区域；尽可能远离门窗和出风口；并列安装的传感器，距地高度应一致；8.风管型温、湿度传感器：应安装在风速平稳的风管直管段，应在风管保温层完成之后安装；9.水管温度传感器：应与工艺管道预制安装同时进行，应在水流温度变化灵敏和具有代表性的地方安装，不宜在阀门等阻力件附近和水流流速死角和振动较大的位置安装; 10.压力、压差传感器、压差开关:应安装在温度传感器的上游侧;风管型压力、压差传感器应在风管的直管段安装;安装压差开关时，宜将薄膜处于垂直于平面的位置；11.水流开关:应与工艺管道预制安装同时进行；应安装在水平管段上，不应安装在垂直管段上；12.电磁流量计：应安装在避免有较强交直流磁场或有剧烈振动的场所；应设置在流量调节阀的上游，上游应有一定的直管段，长度为L=10D（D-直径),下游段应有L=4~5D的直管段；13.水阀与执行机构：阀体上箭头的指向应与水流方向一致，阀门的口径与管道通径不一致时，应采用渐缩管件，同时阀口径一般不应低于管道口径二个等级；执行机构应固定牢固，操作手轮应处于便于操作的位置；有阀位指示装置的阀门，阀位指示装置应面向便于观察的位置；一般安装在回水管口,如条件允许，安装前宜进行模拟动作和试压试验；14.风阀与执行机构：风阀控制器上开闭箭头的指向应与风门开闭方向一致;风阀控制器应与风阀门轴连接牢固；风阀控制器应与风阀门轴垂直安装，垂直角度不小于85度；风阀控制器安装前宜进行模拟动作;1.1.2 系统调测调试应具备的条件：1.BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求；2.BA系统的受控设备及其自身的系统不仅安装完毕,而且单体或自身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的安装要求;3.检查BA系统与各系统的联动、信息传输和线路敷设等必须满足设计要求.调试程序：BA系统的调试通常按照下列程序进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 楼宇自控系统
1.1.1 设备定位、安装
1.中央控制及网络通讯设备应在中央控制室的土建和装
饰工程完工后安装；
2.设备及设备各构件间应连接紧密、牢固，安装用的坚固
件应有防锈层；
3.设备在安装前应做检查，并应符合下列规定：
设备外形完整，内外表面漆层完好；
设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定。
4.有底座设备的底座尺寸应与设备相符，其直线允许偏差
为每米1mm，当底座的总长超过5m时，全长允许偏差为5mm。
5.设备底座安装时，其上表面应保持水平，水平方向的倾
斜度允许偏差为每米1mm，当底座的总长超过5m时，全长允
许偏差为5mm。
6.中央控制及网络通讯设备的安装要符合下列规定：
应垂直、平正、牢固；
垂直度允许偏差为每米1.5mm；
水平方向的倾斜度允许偏差为每米1mm；
相邻设备顶部高度允许偏差为2mm；
相邻设备接缝处平面度允许偏差为1mm；
相邻设备接缝的间隙，不大于2mm；
相邻设备连接超过5处时，平面度的最大允许偏差为5mm。
7.室内、室外温湿度传感器：应安装在避免阳光直射的位
置，远离有较强振动、电磁干扰的区域；尽可能远离门窗和出风口；并列安装的传感器，距地高度应一致；
8.风管型温、湿度传感器：应安装在风速平稳的风管直管段，应在风管保温层完成之后安装；
9.水管温度传感器：应与工艺管道预制安装同时进行，应在水流温度变化灵敏和具有代表性的地方安装，不宜在阀门等阻力件附近和水流流速死角和振动较大的位置安装；10.压力、压差传感器、压差开关：应安装在温度传感器的上游侧；风管型压力、压差传感器应在风管的直管段安装；安装压差开关时，宜将薄膜处于垂直于平面的位置；
11.水流开关：应与工艺管道预制安装同时进行；应安装在水平管段上，不应安装在垂直管段上；
12.电磁流量计：应安装在避免有较强交直流磁场或有剧烈振动的场所；应设置在流量调节阀的上游，上游应有一定的直管段，长度为L=10D（D—直径），下游段应有L=4~5D的直管段；
13.水阀与执行机构：阀体上箭头的指向应与水流方向一致，阀门的口径与管道通径不一致时，应采用渐缩管件，同时阀口径一般不应低于管道口径二个等级；执行机构应固定牢固，操作手轮应处于便于操作的位置；有阀位指示装置的阀门，阀位指示装置应面向便于观察的位置；一般安装在回水管口，如条件允许，安装前宜进行模拟动作和试压试验；
14.风阀与执行机构：风阀控制器上开闭箭头的指向应与风门开闭方向一致；风阀控制器应与风阀门轴连接牢固；风阀控制器应与风阀门轴垂直安装，垂直角度不小于85度；风阀
控制器安装前宜进行模拟动作；
1.1.2 系统调测
调试应具备的条件：
1.BA系统的全部设备包括现场的各种阀门、执行器、传
感器等全部安装完毕，线路敷设和接线全部符合设计图纸的
要求；
2.BA系统的受控设备及其自身的系统不仅安装完毕，而
且单体或自身系统的调试结束；同时其设备或系统的测试数
据必须满足自身系统的安装要求；
3.检查BA系统与各系统的联动、信息传输和线路敷设等
必须满足设计要求。
调试程序：
BA系统的调试通常按照下列程序进行。
