数字电子技术基础期中考试卷
数字电子技术基础考试试题(附答案)
数字电子技术基础考试试题(附答案)一、填空题 : (每空1分,共10分)1.八进制数 (34.2 ) 8 的等值二进制数为() 2 ;十进制数 98 的8421BCD 码为() 8421BCD 。
2 . TTL 与非门的多余输入端悬空时,相当于输入电平。
3 .下图所示电路中的最简逻辑表达式为。
4. 一个 JK 触发器有个稳态,它可存储位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波,应采用电路。
6. 常用逻辑门电路的真值表如表1所示,则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 ;F 2 ;F 3 。
二、选择题: (选择一个正确答案填入括号内,每题3分,共30分 )1、在四变量卡诺图中,逻辑上不相邻的一组最小项为:()A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为:()A 、 A+BC ;B 、( A+B )C ; C 、 A+B+C ;D 、 ABC ;3、半加器和的输出端与输入端的逻辑关系是()A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是3 / 8线译码器,译码器为输出低电平有效,若输入为 A 2 A 1 A 0 =101 时,输出:为()。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是()。
A、编码器B、寄存器C、触发器D、计数器6.存储容量为8K×8位的ROM存储器,其地址线为()条。
A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时,输出电压为()V。
A、1.28B、1.54C、1.45D、1.568、T触发器中,当T=1时,触发器实现()功能。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,下列哪个器件不是基本逻辑门?A. 与门B. 或门C. 非门D. 三极管答案:D2. 二进制数1011转换为十进制数是多少?A. 8B. 9C. 11D. 13答案:C3. 触发器的输出状态由什么决定?A. 输入信号B. 时钟信号C. 触发器的当前状态D. 以上都是答案:D4. 下列哪个不是数字电路的优点?A. 高抗干扰性B. 易于集成C. 功耗大D. 逻辑功能明确答案:C5. 在数字电路中,一个D触发器有几个输入端?A. 1B. 2C. 3D. 4答案:B6. 异步计数器和同步计数器的主要区别是什么?A. 异步计数器的输出端数量不同B. 异步计数器的触发器时钟信号不同C. 异步计数器的触发器时钟信号相同D. 异步计数器的触发器时钟信号不同答案:D7. 下列哪个不是数字电路中的存储元件?A. 触发器B. 寄存器C. 计数器D. 门电路答案:D8. 在数字电路中,一个四位二进制计数器可以产生多少个不同的状态?A. 8B. 16C. 32D. 64答案:B9. 逻辑门电路中的输入信号和输出信号之间的关系是什么?A. 线性关系B. 非线性关系C. 指数关系D. 逻辑关系答案:D10. 一个简单的RS触发器由几个基本逻辑门构成?A. 1B. 2C. 3D. 4答案:B二、填空题(每题2分,共20分)1. 在数字电路中,逻辑“0”通常表示为电压______,逻辑“1”通常表示为电压______。
答案:低电平,高电平2. 一个完整的触发器由两个______门和一个______门构成。
答案:与非,或非3. 在数字电路中,一个______触发器可以存储1位二进制信息。
答案:D4. 一个8位二进制寄存器可以存储的最大十进制数是______。
答案:2555. 在数字电路中,一个计数器的进位输出通常是由______触发器的输出端提供的。
答案:最高位6. 一个简单的二进制计数器,其计数过程是从0开始,计数到______后回到0。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑门是()。
A. 与门B. 或门C. 非门D. 异或门答案:C2. 下列哪个不是TTL逻辑门的类型?()A. 与非门B. 或非门C. 同或门D. 非门答案:C3. 一个D触发器的初始状态为1,当输入D=0时,时钟脉冲上升沿到达后,输出Q的状态为()。
A. 0B. 1C. 不确定D. 无变化答案:A4. 以下哪个逻辑表达式是正确的?()A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案:B5. 一个4位二进制计数器,从0000开始计数,当计数到1111时,下一个状态是()。
A. 0000B. 1000C. 10000D. 0111答案:A6. 在数字电路中,若要实现一个逻辑函数,下列哪种方法最为经济?()A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案:A7. 一个三态输出门,当控制端为高电平时,输出状态为()。
A. 高阻态B. 低电平C. 高电平D. 低阻态答案:C8. 以下哪个是BCD码的特点?()A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案:A9. 在数字电路中,一个反相器的逻辑功能是()。
A. 与B. 或C. 非D. 异或答案:C10. 一个JK触发器在时钟脉冲上升沿到达时,如果J=1,K=0,则触发器的状态()。
A. 保持不变B. 翻转C. 置0D. 置1答案:D二、填空题(每题2分,共20分)1. 一个2输入的与门,当两个输入都为1时,输出为______。
答案:12. 在数字电路中,一个D触发器的D端输入为0,时钟脉冲上升沿到达后,输出Q的状态为______。
答案:03. 一个4位二进制计数器,如果初始状态为0101,下一个状态为______。
数字电子技术考试题及答案
数字电子技术考试题及答案一、选择题(每题2分,共20分)1. 以下哪个不是数字电子技术中的基本逻辑门?A. 与门(AND)B. 或门(OR)C. 非门(NOT)D. 异或门(XOR)答案:C2. 在数字电路中,一个触发器的稳定状态是指:A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案:C3. 以下哪个不是数字电子技术中的计数器类型?A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案:D4. 在数字电路设计中,以下哪个不是常用的时序逻辑元件?A. 寄存器B. 计数器C. 译码器D. 触发器答案:C5. 以下哪个不是数字电路的分类?A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案:C6. 一个简单的数字电子系统通常包括哪些基本部分?A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案:D7. 以下哪个不是数字电子技术中常用的存储元件?A. 触发器B. 寄存器C. 锁存器D. 放大器答案:D8. 在数字电子技术中,一个信号的上升时间是指:A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案:A9. 以下哪个是数字电子技术中的同步电路的特点?A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案:B10. 在数字电子技术中,以下哪个不是布尔代数的基本运算?A. 与(AND)B. 或(OR)C. 非(NOT)D. 除(DIV)答案:D二、填空题(每空2分,共20分)11. 在数字电路中,逻辑“1”通常表示电压为______,逻辑“0”通常表示电压为______。
电子信息工程数字电子技术专业第一学期期中考试题试卷及答案
XXX 学年第一学期期中考试试卷专业: 电子信息工程 课程:数字电子技术 年级:XX 级一、单项选择题(本大题共10小题,每小题1分,共10分)在每小题列出的四个备用选项中只有一个符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、逻辑函数F (A,B,C,D )=∑m (0,2,6,7,8,10,14,15)化简为最简“与或”表达式为: [ B ]。
A.F CDBC ; B.FBD BC ; C.FCDBC ; D.FCDBC ;2、逻辑函数F (A,B,C )=A ⊙C 的最小项标准式为: [ D ]。
A.F=∑m (0,2,6,7);B.F=∑m (0,2,7);C.F=∑m (1,3,6);D.F=∑m(0,2,5,7); 3、四变量函数F(A,B,C,D)的最小项m 12为:[ A ]。
A. ABC D ; B.A BC D ;C. ABC D ;D.AB C D ;4、已知逻辑变量A 、B 、F 的波形图如图1所示,则F 与A 、B 的逻辑关系是: [ C ]。
学号_____________ 班级___________ 姓名________ 考场号____ 座位号____- - - -- - - - -- - - - -- - - - - - - -- - - -- -- -密 ○- - - - - - - - - - - - - - -- - - -- -- - -封 ○- - - - - - - - - - - - -- - - --- - - -- -线 ○- - - - - - - - - - -- - - - -- - - - -- - - -- - - --A BF图1。
A. F=AB ;B. F=A ⊕B ;C. F=A ⊙B ;D. F=A+B ;5、逻辑函数F=AB+A C+B C+B CDEG 的最简与或式为: [ D]; A. AB+D ; B. A C+B ;C. A C+B ;D. AB+C ;6、函数F(A,B,C)=AB+BC+AC 的最小项表达式为: [ B ]; A. F(A,B,C)=∑m (0,2,4); B. F(A,B,C)=∑m (3,5,6,7); C. F(A,B,C)=∑m (0,2,3,4); D. F(A,B,C)=∑m (2,4,6,7);7、8线—3线优先编码器的输入为I 0~I 7 ,当优先级别最高的I 7有效时,其输出012Y Y Y ••的值是: [ C ]。

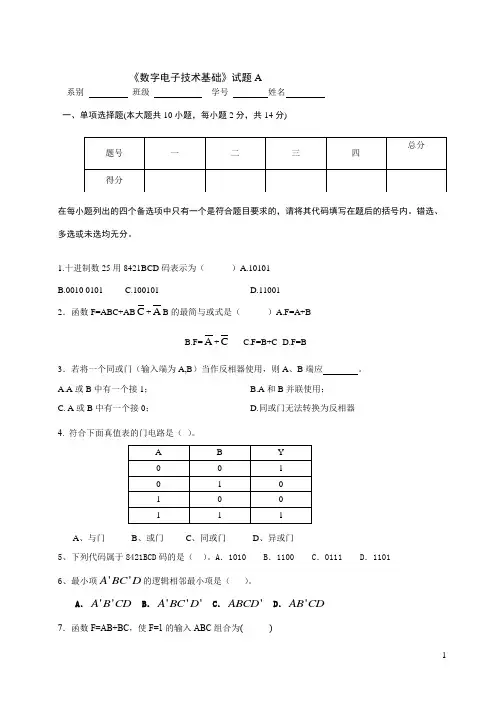

数电期中考试试题
《数字电子技术基础》试题A系别 班级 学号 姓名 一、单项选择题(本大题共10小题,每小题2分,共14分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.十进制数25用8421BCD 码表示为( )A.10101 B.0010 0101 C.100101D.110012.函数F=ABC+AB C +A B 的最简与或式是( )A.F=A+BB.F=A +CC.F=B+CD.F=B3.若将一个同或门(输入端为A,B )当作反相器使用,则A 、B 端应 。
A.A 或B 中有一个接1; B.A 和B 并联使用; C. A 或B 中有一个接0;D.同或门无法转换为反相器4. 符合下面真值表的门电路是( )。
A 、与门B 、或门C 、同或门D 、异或门5、下列代码属于8421BCD 码的是( )。
A .1010 B .1100 C .0111 D .11016、最小项''A BC D 的逻辑相邻最小项是( )。
A .''A B CD B .'''A BC D C .'ABCD D .'AB CD7.函数F=AB+BC ,使F=1的输入ABC 组合为()A .ABC=000B .ABC=010C .ABC=101D .ABC=110二、填空题(本大题共10小题,每小题2分,共20分) 请在每小题的空格中填上正确答案。
错填、不填均无分。
1.基本逻辑运算有_______、 、 3种。
2.描述逻辑函数各个变量取值组合和函数值对应关系的表格叫________。
3.函数Y=AB+AC 的最小项表达式为________。
4.3线-8线译码器74LS138处于译码状态时,当输入A2A1A0=001时,输出07Y ~Y =______。
5.能够将1个输入数据,根据需要传送到m 个输出端的任何一个输出端的电路叫数据分配器_____ 6.函数)(E D C B A F ∙+=的反函数=F ____________。
(数字电子技术基础)期中考试卷
******2014—2015学年下学期 《数字电子技术基础》课程期中考试试卷 考试院系: ******** 考试日期:一、填空题(每空1分,共15分) 1.(10110010.1011)2=( )8=( )16 2.对于JK 触发器,若K J =,则可完成 触发器的逻辑功能;若K J =,则可完成 触发器的逻辑功能。
3. 逻辑代数又称为布尔代数。
最基本的逻辑关系有 、 、 三种。
4.逻辑函数F=A +B+C D 的反函数F = 。
5.逻辑函数F=A B C D +A+B+C+D= 。
6.O C 门称为集电极开路门,多个O C 门输出端并联到一起可实现 功能。
7.七段字符显示器的部接法有两种形式:共 接法和共接法。
8.消除竟争冒险的方法有 、和引入选通脉冲等。
9.逻辑函数有四种常用的表示方法,它们分别是 、、逻辑函数式和逻辑图 二、选择题(每题1分,共15分) 1.一位十六进制数可以用 位二进制数来表示。
A.1B.2C.4D. 16 2.下列触发器中没有约束条件的是。
A. 基本RS触发器B. 钟控RS触发器C. 主从RS触发器D. 边沿JK触发器3.组合电路设计的结果一般是要得到 。
A. 逻辑电路图B. 电路的逻辑功能C. 电路的真值表D. 逻辑函数式4. 当逻辑函数有n 个变量时,共有 个变量取值组合?A. nB. 2nC. n 2D. 2n5. 逻辑函数的表示方法中具有唯一性的是 。
A .真值表 B.表达式 C.逻辑图 D.以上三种都是6.逻辑函数F=)(B A A ⊕⊕ = 。
A.BB.AC.B A ⊕D.B A ⊕ 7.在何种输入情况下,“与非”运算的结果是逻辑0。
A .全部输入是0 B.任一输入是0C.仅一输入是0D.全部输入是18.对于T T L 与非门闲置输入端的处理,不正确的是 。
A.接电源B.通过电阻3k Ω接电源C.接地D.与有用输入端并联9.下列表达式中不存在竞争冒险的有 。
数电卷子
一、选择题。
(每空2分,共20分)1、十进制数25用8421BCD 码表示为( )。
A.10 101 B.0010 0101 C.100101 D .101012、下列各式中的四变量A 、B 、C 、D 的最小项是:( )。
(A)ABCD (B)AB(C+D) (C)A+B+C+D(D)A+B+C+D3、Y=A B C D C +++的反函数为 ( )。
(A)Y=()A B C D C+⋅⋅⋅A1L (B)Y =()A B C D C+⋅⋅⋅(C)Y =()A B C D C +⋅⋅⋅ (D)Y =()A B C D C+⋅⋅⋅4、卡诺图③、④表示的逻辑函数最简式分别为( )和( )。
A .F=B +DB .F=B+DC .F=BD +B DD .F=BD+BD5、逻辑电路如图⑤,函数式为( )。
A. F=AB +C B. F=A B +CC. F=AB+CD. F=A+B C6、 2048×8位RAM 芯片,其数据线的个数是:( ) 。
(A)11(B)8(C)14 (D)2117、下列逻辑函数表达式中与F=A B +AB 功能相同的是( )。
A.BA ⊕ B.BA ⊕ C.BA ⊕ D. AB ⊕8、下列逻辑电路中是时序逻辑电路的是( )。
A.变量译码器 B.加法器 C.数码寄存器 D.数据选择器 9. RO M 属于( )。
A .组合逻辑电路 B.时序逻辑电路二、化简下列逻辑表达式。
(第1小题用公式法化简,第2题用卡诺图法化简,共10分) (1)),,(C B A L =BA C A ABCB +++(2)∑∑+=)15,11,7,5,3,2()13,9,6,4,1,0(),,,(d m D C B A L三、分析设计题。
(共70分)1、分析图1所示时序逻辑电路的逻辑功能,并写出输出和输入的逻辑表达式。
(10分 (,,)L A B C ABC ABC ABC ABC=+++3、试用74HC138(其逻辑框图如下图2所示)和适当的逻辑门实现函数 (15分)4、试分析图3电路逻辑功能。
数电试题及答案(共11套)
《数字电子技术基础》试题一一、 填空题(22分 每空2分)1、=⊕0A A , =⊕1A 。
2、JK 触发器的特性方程为: n n n Q K Q J Q +=+1 。
3、单稳态触发器中,两个状态一个为 稳态 态,另一个为 暂稳态 态.多谐振荡器两个状态都为 暂稳态 态, 施密特触发器两个状态都为 稳态 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关,而与 电路的原先状态 无关。
5、某数/模转换器的输入为8位二进制数字信号(D 7~D 0),输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为 0.1V 。
6、一个四选一数据选择器,其地址输入端有 2 个。
二、 化简题(15分 每小题5分)用卡诺图化简逻辑函数,必须在卡诺图上画出卡诺圈1)Y (A,B,C,D )=∑m (0,1,2,3,4,5,6,7,13,15)2)∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数,必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形(触发器的初始状态为0). 1、2、四、 分析题(17分)1、分析下图,并写出输出逻辑关系表达式,要有分析过程(6分)2、电路如图所示,分析该电路,画出完全的时序图,并说明电路的逻辑功能,要有分析过程(11分)五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况:绿灯亮表示全部正常;红灯亮表示有一台不正常;黄灯亮表示两台不正常;红、黄灯全亮表示三台都不正常。
列出控制电路真值表,要求用74LS138和适当的与非门实现此电路(20分)2、中规模同步四位二进制计数器74LS161的功能表见附表所示;请用反馈预置回零法设计一个六进制加法计数器。
数电期中试卷(有答案)
丽水学院2009~2010学年第二学期期中考试试卷科目数字电子技术使用班级计081、082(本)班级:姓名:学号:成绩:一、单项选择题(20题×1分):1.数字信号是指()。
A.时间上离散变化的信号;B.时间、量值上都连续变化的信号;C.量值上连续变化的信号;D.时间、量值上都离散变化的信号;2.二进制数的展开公式是()。
A.D=∑k i 2 i B.D=∑k i 10 i C.D=∑k i8 i D.D =∑k i16 i3.关于“数字电路的优点”,下列最合适的说法是()。
A.便于集成化;B.抗干扰能力强;C.便于存储、传输和加密;D.前3项和。
4.下列十进制代码中,错误的说法是()。
A.十进制代码可由4位二进制码元组成;B.ASCⅡ码共有127位码;C.余3码可由BCD-8421码转换而得;D.格雷码能组成十进制码。
5.下列实验内容中,错误的说法是()。
A.所有的数电电路,都可在仿真软件环境中建立和验证。
B.仿真软件中的示波器、信号发生器等仪器的功能,与真实的功能一致。
C.TTL集成电路的电源通常为5V;D.HC系列CMOS集成电路的电源通常为4.5V ~ 5.5V。
6.逻辑代数的基本电路定理中,下列说法错误的是()。
A.对逻辑式Y而言,将其中的与与或互换,0与1互换;原变量与反变量互换,则得到的结果就是Y 的对偶式,这就是对偶定理。
B.用一个逻辑式代替等式中的自变量,等式仍成立;这就是代入定理。
C.摩根定理可将逻辑与的关系与逻辑或的关系进行互换;D.在反演定理中,也要遵守“先括号、然后与、最后或”的运算优先次序。
7.TTL、CMOS集成反相器门电路中,下列说法错误的是()。
A.CMOS集成门电路输入级可等效为1个电容电路。
B.TTL集成门电路结构分为输入级、倒相级和输出级。
C.TTL集成门电路输入信号只由电压值决定。
D.2种集成电路的输出级由2个开关管组成“互补开关电路”。
8.三态输出门集成电路的特点是()。
数字电子技术基础试卷及答案8套
数字电子技术基础试卷及答案8套(共29页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字电子技术基础1一.1.(15分)试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。
设各触发器初态为“0”。
AB二.(15分)已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时(M1、M2取值情况如下表所示)输出F的逻辑表达式。
八选一数据选择器输出端逻辑表达式为:Y=Σm i D i,其中m i是S2S1S0最小项。
FM2M1 F0 00 1111三.(8分)试按步骤设计一个组合逻辑电路,实现语句“A>B”,A、B均为两位二进制数,即A (A1、A0),B(B1、B0)。
要求用三个3输入端与门和一个或门实现。
四.(12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数。
23123Y AC Y ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。
五.(15分)已知同步计数器的时序波形如下图所示。
试用维持-阻塞型D 触发器实现该计数器。
要求按步骤设计。
六.(18分)按步骤完成下列两题1.分析图5-1所示电路的逻辑功能:写出驱动方程,列出状态转换表,画出完全状态转换图和时序波形,说明电路能否自启动。
2.分析图5-2所示的计数器在M=0和M=1时各为几进制计数器,并画出状态转换图。
图5-14BCCPAEpE T LDDQ0Q1 Q3Q2 74LS163 Rd1M&1计数脉冲1图5-2七.八.(10分) 电路下如图所示,按要求完成下列问题。
1.指出虚线框T1中所示电路名称.2.对应画出V C、V01、A、B、C的波形。
并计算出V01波形的周期T=。
56数字电子技术基础2一.(20分)电路如图所示,晶体管的β=100,Vbe=。
(1)求电路的静态工作点;(2) 画出微变等效电路图, 求Au 、r i 和r o ;(3)若电容Ce 开路,则将引起电路的哪些动态参数发生变化?并定性说明变化趋势.二.(15分)求图示电路中a U 、bU 、b U 、c U 及L I 。
数字电子技术期中考试模拟卷
数字电子技术期中考试模拟试题(闭卷)
(2015——2016学年第一学期)
课程号:课序号:课程名称:数字电子技术(I)任课教师:成绩:适用专业年级:学生人数:印题份数:学号:姓名:
2 题间不留空,一般应题卷分开教务处试题编号:
3务必用A4纸打印
D. 放大
门
电阻负载的三极管非门
本题页,本页为第2 页
教务处试题编号:
本题
教务处试题编号:
数电期中模拟考试标准答案 一.
填空题
二.
选择题
BDDDB CACBB 三.
解答题
1.
(1) 最简与或式 F=B A +B C +B D 最简或与式 F=B (A+C+D ) (2) 最简或与式 F=(A+B)(B+C)(D+B) 最简与或式 F=B+ACD 2.
(1)逻辑表达式
C
B A Y
C B A AB Y ⊕⊕=⊕+=21)(
(2)最简与或式:
ABC C B A C B A C B A Y BC
AC AB Y +++=++=21
(3) 真值表与波形图见右上,波形图只需参照真值表一段一段画下来就是对的
3. Σm (7,9,10,11,12,13,14,15)
4. (参见课本74页)异或门
得分点:步骤上应或多或少有逻辑开关、非门的正确判断(也可在电路中标出某结点、并在真值表中列出该点的逻辑输出 代替)列出真值表,得到结论。
15电子期中试卷(数字)
2016 --2017 学年第一学期期中考试《电子技术基础》试卷(A)15级电子专业(三年制)2016年11 月一、填空题(每格2 分,共56分)1、数字电路中的三极管通常工作在区或区。
2、决定一件事件的所有条件都满足时这件事才会发生,这种逻辑关系为。
3、与非门的逻辑功能是,异或门的逻辑关系式为。
4、组合逻辑电路的功能特点是。
5、逻辑代数的运算:1+1= , A+A= ,0⊕1= ,1⊙A= 。
6、数制转换:(88)10=()2,(36)10=()8421 BCD(1001001)2=()107、触发器有个输出端,它们的状态是的,在没有触发信号时触发器的状态将,有触发信号时,触发器的状态可能。
8、在RS触发器的两输入端同时加触发信号,输出状态,当两触发信号同时消失,输出状态将。
9、只有置0和置1功能的触发器叫做触发器。
具有翻转功能的触发器叫做触发器。
10、将特定的信息编成的过程称为编码,BCD码编码器的输入是,输出是。
11、二-十进制译码器有个输入端,个输出端。
12、用显示译码器驱动共阴接法的数码管,若译码器的输入代码为1001,则输出abcdefg= ,显示的数字为。
二、选择题(每小题 3 分,共18分)1、下图各电路中,能实现Y=1的逻辑功能的是-----------------------------------------()2、符合下列真值表的门电路是--------------------------------------------------------------()B、或非门C、同或门D、异或门3、下图波形图所描述的逻辑关系是-------------------------------------------------------()A、与非B、或非C、同或D、异或4、要使JK触发器实现翻转功能,触发信号输入端应为-----------------------------()A、J=K=0B、J=0,K=1C、J=1,K=0D、J=K=15、下面各触发器中,逻辑功能最多的是----------------------------------------------------()A、基本RS触发器B、D触发器C、边沿JK触发器D、同步RS触发器6、触发器的逻辑符号如图所示,下列说法不正确的是--------------------------------()A、要使触发器状态为0,可以在直接复位端加低电平B、CP信号上升沿且触发信号为1时触发器状态置1C、触发器的直接置位端为0时状态将直接置1D、触发器具有置0、置1和保持功能三、综合题(共26分)1、(4分)门电路如图所示。
电子技术数字电路期中考试试卷
高三月考电子试题一、填空题1 . 逻辑函数L= + A+ B+ C +D =()。
2 . 用4个触发器可以存储()位二进制数3.十进制数 34 的等值二进制数为()2;十进制数 98 的 8421BCD 码为() 8421BCD 。
4. 一个 JK 触发器有()个稳态,它可存储()位二进制5. 常用逻辑门电路的真值表如表1所示,则 F 1 、 F 2 、F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1();F 2();F 3()。
6、太阳出来和月亮出来的逻辑关系是()7.与非门的逻辑函数表达式为(),逻辑功能为()。
8、编码就是()。
9、触发器具备()种稳定状态,即()状态、()状态。
10、一个触发器可以寄存()位二进制数码,若要寄存N 位二进制数码至少需要()个触发器。
二、选择题1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:()图。
2.下列几种TTL电路中,输出端可实现线与功能的电路()。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.请判断以下哪个电路不是时序逻辑电路()。
A、计数器B、寄存器C、译码器D、触发器5、已知逻辑函数与其相等的函数为()。
A、 B、C、D、6、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16 7、 TTL 集成电路 74LS138 是3 / 8线译码器,译码器为输出低电平有效,若输入为 A 2 A 1 A 0 =101 时,输出:为()。
A . 00100000 B. 11011111C.11110111D. 000001008、属于组合逻辑电路的部件是()。
10电本《数字电子技术基础》期中试卷答案
2011 — 2012 学年 第 2 学期物理与机电工程学院(系)10级电子信息工程专业《数字电子技术基础》期中试卷注意事项1、学生的院(系)别、专业、班级、姓名、学号必须填写在考生信息栏内指定的位置。
2、学生在考试之前必须填写考试时间和地点。
3、答题字迹要清楚,并保持卷面清洁。
2 一、填空题(共15分,每题3分)1.由D 触发器转换为T 触发器时,则转换电路D=T Q ⊕。
在JK 触发器中,当J=K=1时,可实现 计数 功能。
2.将二进制数转换成十进制数是 __106_________,十六进制数是_6A______。
3.n 个触发器构成的二进制计数器,其计数的最大容量是N 2。
4、构造一个模6计数器需要____6____个状态,_____3_____个触发器。
5.TTL 电路在正逻辑系统中,输入悬空相当于输入__高____(高或低)逻辑。
二、选择题(共24分,每小题3分)1.附图2.1所示是某组合逻辑电路的输入、输出波形,该组合逻辑电路的逻辑表达式为( C )。
A .AB B A F += B .AB B A F +=C .B A B A F += D. B A F =2.附图2.2所示是主从型JK 触发器,当J 、K 端及D S 、D R 端均为高电平或悬空时,触发器完成的功能是 ( A )。
A .计数 B .置1 C .置0 D.保持A B FS DJ C KR DQQ附图2.1 附图2.23.以下表述正确的是 ( D )A )组合逻辑电路和时序逻辑电路都具有记忆能力。
B )组合逻辑电路和时序逻辑电路都没有记忆能力。
C )组合逻辑电路有记忆能力,而时序逻辑电路没有记忆能力。
D )组合逻辑电路没有记忆能力,而时序逻辑电路有记忆能力。
4.如图所示TTL 电路中逻辑表达式为Y=A+B 的是( D )5.已知函数D C B A Y ++=)(,则其反函数为( B ) A )D C B D C A + B )D C B A ++ C )AC D AB + D )D B C A +6、 引起组合逻辑电路中竟争与冒险的原因是( C )A 、逻辑关系错;B 、 干扰信号;C 、电路延时; C 、电源不稳定。
数字电子期中试题答案
期中检测题A (共100分,120分钟)一、填空题:(每空0.5分,共20分)1、在时间上和数值上均作连续变化的电信号称为 模拟 信号;在时间上和数值上离散的信号叫做 数字 信号。
2、数字电路中,输入信号和输出信号之间的关系是 逻辑 关系,所以数字电路也称为 逻辑 电路。
在 逻辑 关系中,最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 关系,对应的电路称为 与 门、 或 门和 非 门。
3、三态门除了 “1” 态、 “0” 态,还有第三种状态 高阻 态。
4、一般TTL 门和CMOS 门相比, TTL 门的带负载能力强, CMOS 门的抗干扰能力强。
5、在化简的过程中,约束项可以根据需要看作 0 或 1 。
6、用来表示各种计数制数码个数的数称为 基数 ,同一数码在不同数位所代表的 位权 不同。
十进制计数各位的 基 是10, 位权 是10的幂。
7、卡诺图是将代表 最小项 的小方格按 相邻 原则排列而构成的方块图。
8、两个与非门构成的基本RS 触发器的功能有 置0 、 置1 和 保持 。
电路中不允许两个输入端同时为 0 ,否则将出现逻辑混乱。
9、JK 触发器具有 置0 、 置1 、 保持 和 翻转 四种功能。
欲使JK 触发器实现n n Q Q =+1的功能,则输入端J 应接 1 ,K 应接 1 。
10、时序逻辑电路的输出不仅取决于 输入 的状态,还与电路 已存 的现态有关。
11、触发器的逻辑功能通常可用特征方程 、 功能真值表 、 状态图和 时序图 四种方法来描述。
二、判断正误题(每小题1分,共10分)1、组合逻辑电路的输出只取决于输入信号的现态。
(对)2、已知逻辑功能,求解逻辑表达式的过程称为逻辑电路的设计。
(错)3、74LS138集成芯片可以实现任意变量的逻辑函数。
(错)4、74系列集成芯片是双极型的,CC40系列集成芯片是单极型的。
(对)5、仅具有保持和翻转功能的触发器是RS 触发器。
(错)6、同步时序逻辑电路中各触发器的时钟脉冲CP 不一定相同。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数字电子技术基础期中
考试卷
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
******2014—2015学年下学期 《数字电子技术基础》课程期中考试试卷 考试院系: ******** 考试日期:
2.对于JK 触发器,若K J =,则可完成 触发器的逻辑功能;若K J =,则可完成 触发器的逻辑功能。
3. 逻辑代数又称为布尔代数。
最基本的逻辑关系有 、 、 三种。
4.逻辑函数F=A +B+C D 的反函数F = 。
5.逻辑函数F=A B C D +A+B+C+D= 。
6.OC 门称为集电极开路门,多个O C 门输出端并联到一起可实现 功能。
7.七段字符显示器的内部接法有两种形式:共 接法和共 接法。
8.消除竟争冒险的方法有 、 和引入选通脉冲等。
9.逻辑函数有四种常用的表示方法,它们分别是 、 、逻辑函数式和逻辑图 二、选择题(每题1分,共15分) 1.一位十六进制数可以用 位二进制数来表示。
A . 1 B . 2 C . 4 D . 16 2.下列触发器中没有约束条件的是 。
A. 基本RS 触发器 B. 钟控RS 触发器 C. 主从RS 触发器 D. 边沿JK 触发器
3.组合电路设计的结果一般是要得到 。
A. 逻辑电路图
B. 电路的逻辑功能
C. 电路的真值表
D. 逻辑函数式
4. 当逻辑函数有n 个变量时,共有 个变量取值组合
A. n
B. 2n
C. n 2
D. 2n
5. 逻辑函数的表示方法中具有唯一性的是 。
A .真值表 B.表达式 C.逻辑图 D.以上三种都是
6.逻辑函数F=)(B A A ⊕⊕ = 。
C.B A ⊕
D. B A ⊕
7.在何种输入情况下,“与非”运算的结果是逻辑0。
A .全部输入是0 B.任一输入是0
C.仅一输入是0
D.全部输入是1
8.对于TT L 与非门闲置输入端的处理,不正确的是 。
A.接电源
B.通过电阻3k Ω接电源
C.接地
D.与有用输入端并联
9.下列表达式中不存在竞争冒险的有 。
=B +A B =A B+B C
=AB C +A B =(A +B )A D
10.若在编码器中有50个编码对象,则要求输出二进制代码位数为 位。
.6 C
11.四选一数据选择器的数据输出Y 与数据输入Xi 和地址码A i 之间的逻辑表达式为Y = 。
A.3X A A X A A X A A X A A 01201101001+++ B.001X A A C.101X A A D.3X A A 01
12.在下列逻辑电路中,不是组合逻辑电路的有 。
A.译码器
B.编码器
C.全加器
D.寄存器
13.用四选一数据选择器实现函数Y =0101A A A A +,应使 。
=D 2=0,D 1=D 3=1 =D 2=1,D 1=D 3=0
=D 1=0,D 2=D 3=1 =D 1=1,D 2=D 3=0
14.比较两个一位二进制数A 和B ,当A=B 时输出F=1,则F 的表达式是 。
A 、F=A
B B 、B A F =
C 、B A
D 、F=A ⊙B
15.逻辑函数F(A,B,C) = AB+BC+C A 的最小项标准式为 。
A 、F(A,B,C)=∑m(0,2,4)
B 、F(A,B,C)=∑m(1,5,6,7)
C 、F(A,B,C)=∑m (0,2,3,4)
D 、F(A,B,C)=∑m(3,4,6,7)
三、判断题(每题1分,共10分) 1.8421码1001比0001大。
( ) 2.八进制数(18)8比十进制数(18)10小。
( ) 3.异或函数与同或函数在逻辑上互为反函数。
( ) 4.若两个函数具有相同的真值表,则两个逻辑函数必然相等。
( ) 5.因为逻辑表达式A+B+AB=A+B 成立,所以AB=0成立。
( ) 6.若两个函数具有不同的逻辑函数式,则两个逻辑函数必然不相等。
( ) 7.对逻辑函数Y=A B +A B+B C+B C 利用代入规则,令A=BC 代入,得Y= BC B +BC B+B C+B C =B C+B C 成立。
( ) 8.TTL 与非门的多余输入端可以接固定高电平。
( ) 9.CMOS 或非门与TTL 或非门的逻辑功能完全相同。
( ) 10.三态门的三种状态分别为:高电平、低电平、不高不低的电压。
( )
四、化简题(每题4分,共20分) 1.Y ABC A B C =+++ 公式法 2. Y AC ABC ACD CD =+++ 公式法 3.()Y BC ABCE BAD AD B AD AD =+++++ 公式法 4.(,,,)(5,6,7,10,11,14,15)m Y A B C D =∑ 卡诺图法 5.(,,,)(3,5,6,7,10)Y A B C D m =∑,约束条件:(0,1,2,4,8)0m =∑ 卡诺图法
五、设计题(每题10分,共30分)
1.设有甲乙丙三人进行表决,若有两人以上(包
括两人)同意,则通过表决,用ABC代表甲乙丙,用Y表示表决结果。
试写出真值表,逻辑表达式,并画出用与非门构成的逻辑图。
2.设计一个检测电路,检测四位二进制码中1的个数是否为偶数,若偶数个为1,则输出1,否则输出0。
要求用八选一数据选择器74LS151实现(其中A2~A0为选择控制端(地址端),8个输入数据D0~D7,输出端
Y,E为使能端,低电平有效。
)
3.用3线-8线译码器(74HC138)和门电路实现逻辑函数AB
Y+
=。
(写出过程,画出连
C
A
接图)
六、画图题(每图2 分,共10分)
根据给定的电路和输入信号波形,作出相应的输出信号波形。
