螺旋输送机的设计说明
螺旋输送机设计技术参数手册
螺旋输送机设计技术参数手册一、概述螺旋输送机是一种常见的物料输送设备，广泛应用于建筑、化工、冶金、冶金、粮食、水泥等行业。
本手册提供了有关螺旋输送机设计所需的技术参数，旨在帮助工程师和设计人员正确设计和选择适当的螺旋输送机。
二、基本原理螺旋输送机通过螺旋叶片将物料推动到输送管道中，以实现物料的输送功能。
其基本原理是螺旋转动，带动物料的移动。
螺旋输送机可以根据物料的特性和输送要求进行不同的设计和配置。
三、技术参数1. 输送能力：螺旋输送机的输送能力是指单位时间内输送物料的量，常用单位为吨/小时或立方米/小时。
输送能力与输送机的直径、转速、螺旋叶片的尺寸和螺距等参数有关。
2. 输送长度：螺旋输送机的输送长度是指整个输送机系统的长度，包括水平段和斜段。
输送长度与物料输送距离、高度差等因素相关。
3. 输送速度：螺旋输送机的输送速度是指螺旋叶片的转速，常用单位为转/分钟。
输送速度与输送能力、物料性质和输送距离等因素相关。
4. 输送角度：螺旋输送机的输送角度是指输送机的斜度。
输送机的斜度对于物料的输送效率和输送能力有重要影响。
5. 输送功率：螺旋输送机的输送功率是指推动物料所需的功率。
输送功率与输送机的输送能力、输送距离、物料性质和输送角度等因素有关。
6. 输送物料：螺旋输送机可以输送各种物料，包括颗粒状、粉状、半流态和粘性物料等。
对于不同的物料，螺旋输送机的设计和选型可能会有所不同。
7. 输送机尺寸：螺旋输送机的尺寸包括直径、螺距、螺旋叶片的宽度和高度等。
输送机的尺寸会影响到输送能力、输送功率和输送效率。
8. 输送机材质：螺旋输送机的常见材质包括碳钢、不锈钢和特殊合金等。
根据输送物料的特性和工作条件，选择合适的材质是确保螺旋输送机正常运行的关键。
9. 输送机附件：螺旋输送机的附件包括进料口、出料口、传感器和控制系统等。
不同的附件可以实现不同的功能，满足特定的工艺要求。
四、设计要求1. 安全性：螺旋输送机的设计应考虑到安全性，在设计过程中需遵循相关规范和标准，确保输送机的安全运行。

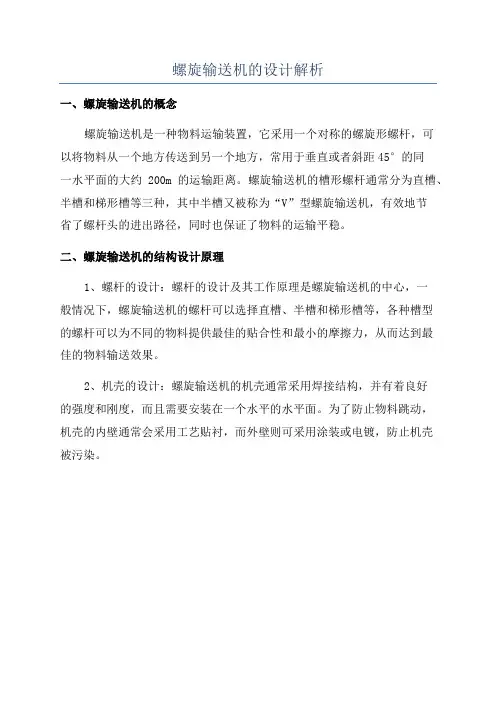

螺旋输送机的设计解析
螺旋输送机的设计解析
一、螺旋输送机的概念
螺旋输送机是一种物料运输装置，它采用一个对称的螺旋形螺杆，可
以将物料从一个地方传送到另一个地方，常用于垂直或者斜距45°的同
一水平面的大约200m的运输距离。
螺旋输送机的槽形螺杆通常分为直槽、半槽和梯形槽等三种，其中半槽又被称为“V”型螺旋输送机，有效地节
省了螺杆头的进出路径，同时也保证了物料的运输平稳。
二、螺旋输送机的结构设计原理
1、螺杆的设计：螺杆的设计及其工作原理是螺旋输送机的中心，一
般情况下，螺旋输送机的螺杆可以选择直槽、半槽和梯形槽等，各种槽型
的螺杆可以为不同的物料提供最佳的贴合性和最小的摩擦力，从而达到最
佳的物料输送效果。
2、机壳的设计：螺旋输送机的机壳通常采用焊接结构，并有着良好
的强度和刚度，而且需要安装在一个水平的水平面。
为了防止物料跳动，
机壳的内壁通常会采用工艺贴衬，而外壁则可采用涂装或电镀，防止机壳
被污染。
螺旋输送机设计手册
螺旋输送机设计手册螺旋输送机是一种常见的输送设备，广泛应用于各种行业中。
它以其简单的结构、可靠的工作和高效的输送能力，受到了众多企业的青睐。
本手册将介绍螺旋输送机的设计原理、结构特点、选型计算、安装调试及维护保养等内容，帮助读者更好地了解和应用螺旋输送机。
第一章螺旋输送机的设计原理1.1 螺旋输送机的工作原理螺旋输送机是一种以螺旋为工作部件的输送设备，通过螺旋的旋转将物料沿着输送机轴线方向输送。
当螺旋旋转时，物料在螺旋叶片的作用下，以螺旋形式向前推进，完成物料的输送过程。
1.2 螺旋输送机的性能特点螺旋输送机具有结构简单、输送能力大、占地面积小、运行可靠、维护保养方便等优点。
它适用于输送粉状、颗粒状和块状的物料，广泛应用于化工、建材、冶金、食品等行业。
第二章螺旋输送机的结构特点2.1 螺旋输送机的结构组成螺旋输送机主要由进料口、出料口、中间轴、螺旋叶片、轴承、传动装置等部件组成。
螺旋叶片是螺旋输送机的核心部件，其结构设计和制造工艺对输送机的性能有重要影响。
2.2 螺旋输送机的结构形式螺旋输送机根据其结构形式可分为水平螺旋输送机和倾斜螺旋输送机两种。
水平螺旋输送机适用于水平或稍倾斜的输送工艺，而倾斜螺旋输送机适用于大倾角输送。
第三章螺旋输送机的选型计算3.1 螺旋输送机的选型参数螺旋输送机的选型参数包括输送能力、转速、螺旋直径、螺距、功率等。
这些参数的选取需根据具体物料的性质、输送距离、工艺要求等因素进行合理计算和选择。
3.2 螺旋输送机的选型计算方法螺旋输送机的选型计算主要涉及物料特性计算、输送能力计算、功率计算等内容，需要根据输送机的具体工况和要求进行综合考虑，确保选型合理可靠。
第四章螺旋输送机的安装调试4.1 螺旋输送机的安装要点螺旋输送机的安装应符合设计要求，确保输送机的稳定性和安全性。
安装时需注意进料口与出料口的对齐、轴承支撑的牢固性、传动装置的调整等问题。
4.2 螺旋输送机的调试工作螺旋输送机安装完成后，需要进行调试工作，包括传动装置的调整、螺旋叶片的旋转方向检查、轴承温度的监测等。
螺旋输送机设计手册
螺旋输送机设计手册摘要：1.螺旋输送机简介2.螺旋输送机的设计原则3.螺旋输送机的分类及特点4.螺旋输送机的主要部件5.螺旋输送机的应用领域6.螺旋输送机的安装与维护7.螺旋输送机的发展趋势正文：螺旋输送机是一种常见的输送设备，具有结构简单、操作方便、噪音低、使用寿命长等特点，被广泛应用于各种物料的输送过程中。
一、螺旋输送机简介螺旋输送机主要由驱动装置、螺旋体、支架和壳体等部分组成，其工作原理是利用驱动装置产生的动力使螺旋体旋转，从而将物料沿螺旋体上升或下降。
二、螺旋输送机的设计原则1.满足使用要求：根据物料的性质、输送距离、输送量等因素进行设计。
2.结构简单：便于制造、安装、维修和清洗。
3.安全可靠：确保设备在正常工作和非正常工作条件下安全运行。
4.经济合理：在满足使用要求的前提下，尽量降低设备成本。
三、螺旋输送机的分类及特点1.根据螺旋体的形状，可分为U 型、O 型、X 型和W 型等。
2.根据驱动方式，可分为手动、电动、气动和液动等。
3.根据材质，可分为不锈钢、碳钢和塑料等。
四、螺旋输送机的主要部件1.驱动装置：包括电动机、减速器、联轴器等，为螺旋体提供动力。
2.螺旋体：由一个或多个螺旋片组成，负责物料的输送。
3.支架：支撑整个螺旋输送机，并固定驱动装置和螺旋体。
4.壳体：保护内部部件，便于设备的安装和维修。
五、螺旋输送机的应用领域螺旋输送机广泛应用于食品、医药、化工、冶金、建材、电力等行业，用于输送粉状、颗粒状和小块状物料。
六、螺旋输送机的安装与维护1.安装时，应保证设备的水平度和垂直度。
2.启动前，应检查驱动装置、螺旋体和支架等部件的连接情况。
3.运行过程中，应定期检查设备的运行状态，及时进行维修和更换损坏的部件。
螺旋输送机设计说明书(含图纸)资料
毕业设计（论文）目录纲要.............................................................................................................................................. (I)ABSTRACT........................................................................................................................ ...............I I序言...............................................................................3.......................................................................第1章螺旋送机介................................................................ (4)1. 1螺旋送机的史............................................................ (4)1. 2螺旋送机的展............................................................... (7)1. 3国内外螺旋送机比............................................................... (8)1.4螺旋送机分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯101. 5螺旋送机的用范.............................................................. (11)第2章螺旋送机的构及工作原理................................................................... (12)2. 1螺旋式送机的构............................................................ (12)螺旋.................................................................................................................... (12).................................................................................................................. (15)承................................................................................................................ (17)料槽.................................................................................................................... (17)2.2螺旋送机工作原理............................................................... (18)第3章螺旋送机的与参数用.................................................................... (20)3.1螺旋送机的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯...203.1.1螺旋送机代方法.....................................................................⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..213.1.2螺旋送机的常.....................................................................⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. (23)3.2螺旋送机的算 (23)3.2.1送物料的运剖析 (23)3.2.2螺旋送机参数的确定 (27)3.2.3螺旋送机外形及尺寸 (36)3.2.4螺旋送机外形度合及各重量 (37)3.2.5螺旋送机装置 (40)3.2.6螺旋送机承 (47)3.2.7螺旋送机出料口装置 (47)第4章螺旋送机的安装使用及 (50)1毕业设计（论文）4.1螺旋输送机安装技术条件 (50)4.2螺旋输送机的使用与保护 (51)总结 (53)道谢 (54)参照文件 (56)2毕业设计（论文）序言经过四年的学习，大学的最后也是最重要的一项——毕业设计开始了。
螺旋输送机设计手册
螺旋输送机设计手册一、概述螺旋输送机是一种广泛应用于固体和粉体物料输送的设备，具有结构简单、操作方便、输送量大、能耗低等优点。
本手册旨在提供螺旋输送机设计的相关信息，包括结构设计、物料特性、驱动与传动系统、螺旋叶片设计、输送管道设计、物料输送性能、操作与维护、选型与规格书以及特殊应用案例等方面。
二、结构设计1. 螺旋输送机的结构主要由壳体、螺旋叶片、驱动装置和支撑装置组成。
根据物料特性和工艺要求，可以选择单轴或双轴螺旋输送机。
2. 壳体应设计成能够承受物料输送过程中的压力和振动，通常采用钢板或不锈钢板焊接而成。
3. 螺旋叶片是螺旋输送机的主要部件，其设计应考虑物料的输送性能和工艺要求。
叶片通常采用优质碳钢或不锈钢制成，表面经过耐磨处理。
4. 驱动装置应选择合适的电机和减速器，以满足螺旋输送机的转速和扭矩要求。
5. 支撑装置应能够承受螺旋输送机的重量和操作过程中的载荷，通常采用滚动轴承或滑动轴承支撑。
三、物料特性1. 螺旋输送机的设计应考虑物料的物理性质，如密度、粒度、湿度、硬度等。
2. 对于具有粘性的物料，设计时应考虑增加搅拌装置或加热装置，以改善物料的流动性。
3. 对于易碎或脆性的物料，设计时应考虑降低转速或增加缓冲装置，以避免物料损坏。
四、驱动与传动系统1. 驱动装置应选择合适的电机和减速器，以满足螺旋输送机的转速和扭矩要求。
2. 传动系统应设计成能够实现平稳传动和可靠运行，同时应考虑维护和检修的方便性。
3. 对于长距离输送的螺旋输送机，应考虑采用分驱动方式，以避免过大的扭矩传递导致设备损坏。
五、螺旋叶片设计1. 螺旋叶片的设计应考虑物料的输送性能和工艺要求，如物料粒度、输送量、输送距离等。
2. 叶片的形状和尺寸应根据物料特性和工艺要求进行选择，以提高物料的输送效率和减少磨损。
3. 对于磨损严重的叶片，应及时更换或修复，以保证设备的正常运行。
六、输送管道设计1. 输送管道的设计应考虑物料的特性、输送距离和工艺要求等因素，选择合适的管径和材质。
螺旋输送机设计说明书
目录摘要 (1)Abstract (2)第一章引言 (3)1.1 关于本次毕业设计 (3)1.2 螺旋输送机产品概述 (3)1.3 螺旋输送机的应用范围 (4)1.4 螺旋输送机主要热点 (4)1.5 螺旋输送机工作原理 (4)1.6 螺旋输送机整机布置形式 (5)1.7 螺旋输送机的发展历史及趋势 (5)第二章螺旋输送机的设计 (8)2.1 总体方案设计 (8)2.2 螺旋输送机总体结构设计 (8)2.3 螺旋输送机机体的设计 (9)2.4 驱动端装置的设计 (12)2.5 中间轴承装置 (14)2.6 尾端装置的设计 (16)2.7 驱动装置和尾端装置轴的校核 (17)第三章减速器的设计 (19)3.1 蜗轮蜗杆减速器的运动和动力参数 (19)3.2 减速器的蜗杆设计 (19)3.3 蜗轮轴的设计 (23)3.4 蜗杆轴的设计 (29)3.5 减速器箱体及附件的设计 (31)第四章轴承的校核 (33)4.1 蜗杆轴滚动轴承计算 (33)第五章键的校核 (35)5.1 蜗杆轴端和联轴器的联结的键 (35)5.2 蜗轮与轴联结的键 (35)5.3 蜗轮轴轴端和联轴器联结的键 (35)第6章润滑和密封的设计 (37)6.1 润滑 (37)6.2 密封 (37)6.3 附件的设计 (38)致谢 (39)参考文献 (40)附录1 英文文献翻译 (41)附录2 英文文献原文 (45)螺旋输送机（倾斜10o）摘要：螺旋输送机是利用电机带动螺旋回转，推移物料以实现输送目的的机械，它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。
本课题重点研究在与驱动装置的合理选择，对驱动装置的合理给螺旋输送机的效率，稳定，安全性的提高大的作用。
本次毕业设计是关于输送机的设计。
首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。
螺旋输送机设计手册
螺旋输送机设计手册【原创版】目录一、螺旋输送机的概述二、螺旋输送机的设计要点三、螺旋输送机的工作原理四、螺旋输送机的主要部件设计五、螺旋输送机的安装与维护六、螺旋输送机的发展趋势正文一、螺旋输送机的概述螺旋输送机是一种广泛应用于各种行业中的连续输送设备，主要用于输送粉状、颗粒状和小块状的物料。
其结构简单，输送效率高，能够实现水平、倾斜和垂直等多方向输送，因此在我国各行各业中具有极高的应用价值。
二、螺旋输送机的设计要点螺旋输送机的设计主要考虑以下几个方面：1.输送能力：根据生产工艺的要求，确定输送机的输送能力，包括输送速度和输送量。
2.输送线路：根据物料的输送路线，确定输送机的长度、提升高度以及输送方向。
3.螺旋叶片：螺旋叶片的设计关系到输送机的输送效率和物料的输送质量。
应根据物料的性质，选择合适的叶片形式和参数。
4.驱动装置：驱动装置的设计应考虑驱动扭矩、驱动方式和制动系统等因素。
5.机壳和支架：机壳和支架的设计应考虑设备的稳定性和安全性，确保输送机在各种工况下的稳定运行。
三、螺旋输送机的工作原理螺旋输送机主要由螺旋叶片、驱动装置、机壳、支架等组成。
物料在螺旋叶片的推动下，沿着螺旋线方向进行连续输送。
在提升高度时，螺旋叶片的转速应根据物料的性质和输送要求进行调整。
四、螺旋输送机的主要部件设计1.螺旋叶片：螺旋叶片通常采用实体螺旋或空腹螺旋两种形式。
实体螺旋叶片适用于输送干燥、无粘性的物料，而空腹螺旋叶片适用于输送潮湿、有粘性的物料。
2.驱动装置：驱动装置主要包括电机、减速器和联轴器等。
驱动方式有单驱动和双驱动两种。
单驱动适用于短距离、轻载荷的输送，双驱动适用于长距离、重载荷的输送。
3.机壳和支架：机壳用于容纳螺旋叶片和物料，支架用于支撑整个输送机。
设计时应考虑设备的稳定性和安全性。
五、螺旋输送机的安装与维护1.安装：在安装螺旋输送机时，应确保输送线路的平整、无障碍，驱动装置与电机轴的同心度，以及各部件的连接牢固。
螺旋输送机的设计解析
螺旋输送机的设计解析螺旋输送机是一种用途广泛的物料输送设备，主要用于水泥厂、化工厂、建筑工地等地方的物料输送。
它采用螺旋叶片将物料从一处输送到另一处，具有结构简单、工作可靠、运输量大等特点。
下面对螺旋输送机的设计解析进行详细阐述。
一、螺旋输送机的结构组成1.电机：驱动螺旋输送机工作的主要动力源。
2.螺旋轴：将电机的旋转动力传递到螺旋叶片，以实现物料的输送。
3.螺旋叶片：直接与物料接触，将物料从进料口输送到出料口。
4.螺旋壳体：螺旋叶片的装置，起到固定和支撑螺旋叶片的作用。
5.进料口和出料口：物料进出口，通常位于螺旋输送机的同一侧。
二、螺旋输送机的工作原理1.物料进入进料口，通过自身重力或外部力的作用下落到螺旋叶片上。
2.螺旋叶片的旋转开始将物料推动向前移动。
3.物料在前进的同时，由于螺旋叶片的作用，物料与外壳之间形成了一条螺旋型的空间，这条空间就是物料沿输送机一直向前移动的路径。
4.物料最终通过出料口排出。
三、螺旋输送机的设计要点在设计螺旋输送机时，需要考虑以下几个方面：1.输送能力：根据物料的种类和输送距离，合理确定输送机的尺寸和驱动功率。
2.输送效率：通过合理设计螺旋叶片的斜度、螺旋直径和转速，以提高输送效率。
3.变径和变螺距设计：根据物料的性质和要求，可以在螺旋叶片上增加变径和变螺距的设计，以提高物料的输送效果。
4.螺旋叶片材料选择：选择适当的螺旋叶片材料，以提高螺旋输送机的耐磨性和耐腐蚀性。
5.安全性考虑：在设计过程中，要对螺旋输送机的防尘、防爆等安全性问题进行充分考虑。
四、螺旋输送机的应用范围1.水泥工厂：用于输送水泥、石灰石等颗粒状物料。
2.化工工厂：用于输送化肥、塑料颗粒等物料。
3.食品工业：用于输送粮食、谷物、食品添加剂等物料。
4.港口和码头：用于装卸散装货物，如煤炭、粮食、矿石等。
5.建筑工地：用于输送混凝土、砂石等。
综上所述，螺旋输送机是一种重要的物料输送设备，其设计需要充分考虑输送能力、效率、安全性等因素，以满足不同行业对物料输送的需求。
螺旋输送机设计手册
螺旋输送机设计手册摘要：1.螺旋输送机的概述2.螺旋输送机的设计要点3.螺旋输送机的工作原理与性能分析4.螺旋输送机的应用领域与实例5.螺旋输送机的维护与安全注意事项正文：一、螺旋输送机的概述螺旋输送机是一种广泛应用于各种行业中的输送设备，主要用于进行物料的垂直或水平输送。
其结构简单、运行稳定、维护方便，因此深受用户喜爱。
本文将为您详细介绍螺旋输送机的设计手册，帮助您更好地了解和应用这一设备。
二、螺旋输送机的设计要点在设计螺旋输送机时，需要考虑以下几个方面的因素：1.物料的性质：不同的物料需要选择不同类型的螺旋输送机。
例如，对于易燃易爆物料，应选择防爆型螺旋输送机；对于高温物料，应选择耐高温螺旋输送机。
2.输送能力：根据生产工艺的要求，确定螺旋输送机的输送能力。
输送能力与螺旋的直径、转速、输送长度等因素有关。
3.输送距离和角度：根据物料输送的实际需求，确定螺旋输送机的输送距离和角度。
在设计过程中，应尽量减少输送线的弯曲，以降低物料在输送过程中的阻力损失。
4.传动系统：选择合适的传动系统，以确保螺旋输送机的稳定运行。
常见的传动方式有齿轮传动、链传动和带传动等。
5.结构形式：根据生产现场的空间和布局要求，选择合适的螺旋输送机结构形式。
常见的结构形式有立式、卧式、水平式和垂直式等。
三、螺旋输送机的工作原理与性能分析螺旋输送机的工作原理是利用螺旋的旋转力将物料沿螺旋槽向前推进。
在输送过程中，物料受到螺旋的推力、重力和摩擦力作用，保持稳定的输送速度。
螺旋输送机的性能分析主要包括以下几个方面：1.输送效率：输送效率是指单位时间内输送物料的质量。
提高输送效率可以降低生产成本，提高生产效益。
2.输送速度：输送速度是指物料在螺旋输送机上的移动速度。
合理的输送速度可以保证物料在输送过程中不发生堵塞、堆积等现象。
3.承载能力：承载能力是指螺旋输送机在单位时间内能承受的物料重量。
提高承载能力可以提高生产效率，降低设备投资成本。
自-LS315螺旋输送机设计使用说明书
ＬS型螺旋输送机设计使用说明书重诺除尘(蔡工)目录1概述及工作原理 (1)2技术说明 (1)3 结构特征 (2)4 安装及调试 (3)5螺旋输送机的使用与维护 (5)6 各台螺旋机配套轴承一览表………………………６一．概述及工作原理螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。
从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升,该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。
ＬS型螺旋输送机是按照JB/Ｔ67９-9５<螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。
头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦、吊轴和螺旋轴采用滑块连接,拆卸螺旋时,不用移动驱动装置，拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承,整机可靠性高,寿命长，适应性强,安装维修方便。
螺旋输送机具有结构简单,制做成本低，密封性强、操作安全方便等优点,中间可多点装、卸料。
广泛用于化工、建材、冶金、粮食等部门,在倾角β<20 °的情况下,输送粘度不大、不易变质、不蝗结块的粉状、颗粒状和小块物料。
二.技术说明1.型号说明螺旋机本体、进料装置、出料装置等几部分组成。
图2所示为螺旋机的又一布置形式误差。
（5）螺旋体外径与机壳间的间隙应符合表11规定,最小间隙不得少于名义间隙的50％如需更大间隙,按用户要求制作。
2.螺旋机的调整（1）螺旋输送机各悬挂轴承应可靠地支承连接轴，不得使螺旋卡注或压弯。
安装时须调整悬挂轴承剖分面间不形成缝隙,而轴承和连接轴之间要保持适应的径向间隙,以保证螺旋转动灵活。
（2）悬挂轴承应安装在联接轴的中点，其端面距两螺旋管轴端面的间隙应分别大于１0毫米(当螺旋直径Ｄ=１５0~４０0毫米时）和20毫米（当螺旋直径D=５0０～60０毫米时）。
螺旋输送机设计说明书
螺旋输送机设计说明书一、引言螺旋输送机是一种常用的物料输送设备，适用于水平或倾斜输送粉末、颗粒状、小块状的物料。
该设备结构简单、运行可靠、维护方便，被广泛应用于矿山、石化、建材等行业。
本设计说明书将详细介绍螺旋输送机的设计原理、结构、选型及安装维护等内容。
二、设计原理三、结构设计1.输送螺旋设计根据输送物料的性质、流量及输送距离等要求，选择适当的材料和螺旋形式。
一般可采用实心螺旋或带螺旋螺纹的螺旋，以增加施加在物料上的推力，提高物料的输送效果。
2.电机与减速机选型根据输送机的工作载荷计算所需的电机功率，并选择合适的电机型号。
同时，根据输送机的设计长度和工作环境条件，选用适当的减速机。
3.构架设计输送机的构架应采用稳定、坚固的结构，以承受输送物料和设备本身的重量。
构架上应设置适当的支撑点和轴承座，以保证输送螺旋的正常运转。
四、选型计算在进行螺旋输送机选型时，需要根据输送物料的性质、流量、输送距离等参数进行计算。
主要包括输送能力计算、电机功率计算、输送螺旋尺寸确定等。
五、安装维护1.安装前准备根据设计图纸进行装配和安装工作，同时准备好所需的工具和设备。
2.安装步骤按照设计图纸，先组装好电机和减速机等传动装置，然后安装输送螺旋和轴承座，最后调整好输送机的定位和水平度。
3.维护保养定期检查输送机的各部件是否完好，并进行润滑和紧固工作。
如发现异常情况，及时进行维修和更换。
六、安全注意事项在操作螺旋输送机时，应注意以下安全事项：1.禁止将手或物体伸入输送机内部，以免造成伤害。
2.在运行过程中，严禁近距离观察或维修螺旋输送机。
3.使用螺旋输送机时，应避免物料过载或卡料情况的发生。
七、总结螺旋输送机是一种常用的物料输送设备，其结构简单、运行可靠、维护方便。
设计和选型时需要考虑物料性质、流量、输送距离等参数，并按照安装和维护要求进行操作。
保障螺旋输送机的安全性和正常工作，可提高生产效率和降低成本。
螺旋输送机设计说明书(含图纸)
目录前言 (2)第1章螺旋输送机介绍 (3)1.1螺旋输送机的历史 (3)1.2螺旋输送机的发展趋势 (7)1.3国内外螺旋输送机对比 (8)1.5螺旋输送机的应用范围 (10)第2章螺旋输送机的结构及工作原理 (12)2.1螺旋式输送机的结构 (12)2.1.1螺旋 (12)2.1.2轴 (15)2.1.3轴承 (17)2.1.4料槽 (17)2.2螺旋输送机工作原理 (18)第3章螺旋输送机的设计与参数选用 (19)3.2螺旋输送机的设计计算 (23)3.2.⒈输送物料的运动分析 (23)3.2.2 螺旋输送机设计参数的确定 (26)3.2.3 螺旋输送机外形及尺寸 (35)3.2.4 螺旋输送机外形长度组合及各节重量 (37)3.2.5 螺旋输送机驱动装置 (39)3.2.6螺旋输送机轴承选择 (46)3.2.7螺旋输送机进出料口装置 (46)第4章螺旋输送机的安装使用及维护 (49)4.1螺旋输送机安装技术条件 (49)4.2螺旋输送机的使用与维护 (50)总结 (52)致谢 (54)参考文献 (55)前言经过四年的学习，大学的最后也是最重要的一项——毕业设计开始了。
作为对大学四年学习的总结，毕业设计既考察了我们对所学知识的掌握，也是对我们能否灵活运用所学理论知识解决实际问题的检验。
通过四年的理论学习我们掌握了一定的理论知识，但只有通过实践，我们才能对这些知识融会贯通，在使用时才能够得心应手。
因此，毕业设计是我们毕业前的最关键的一环，也是我们走向工作岗位的模拟训练，对我们有着非常重要的意义。
因此，我会像在学习中通过自身努力和勤勉好问解决难题一样，我会认真的配合老师、同学和工人师傅，认真的搞好这次毕业设计，在毕业前交出一份令人满意的答卷。
我这次设计所选的题目是螺旋输送机设计，主要设计螺旋片，输送机进出料口，驱动装置，减速器等主要零部件的设计计算及相关零件的校核。
综合运用了机械工程材料，机械制造工艺，极限配合，机械制图等方面的知识，所以能从各个方面检查所学知识。
螺旋输送机设计技术参数手册
螺旋输送机设计技术参数手册引言：螺旋输送机是一种常用的物料输送设备，广泛应用于许多工业领域。
本手册旨在提供螺旋输送机的设计技术参数，以帮助工程师和技术人员进行正确的设备选择和设计计算。
通过合理的设计和选型，可以提高输送效率，降低能耗，确保设备的可靠性和安全性。
一、基本原理：螺旋输送机通过螺旋叶片将物料从一个地点输送到另一个地点。
当螺旋叶片旋转时，物料被推动向前移动，并沿着管道进行输送。
螺旋输送机可用于输送粉状、颗粒状、块状等各种不同的物料。
其输送能力与螺旋叶片的直径、转速、倾角、螺距等参数密切相关。
二、技术参数：1. 输送能力：螺旋输送机的输送能力指的是单位时间内输送物料的体积或质量。
设计中需要考虑物料的种类、密度、粒度、输送距离等因素。
通常使用单位时间内输送物料的质量（或体积）来衡量输送能力，常用单位包括吨/小时、立方米/小时等。
2. 螺旋叶片直径：螺旋叶片直径决定了输送机的尺寸和输送能力，一般根据设计要求和具体物料的特性来确定。
叶片直径较大可以提高输送能力，但也会增加设备的体积和成本。
3. 螺距：螺距是指螺旋叶片上相邻两个螺旋起始点之间的距离。
螺距的选择影响了物料的输送速度和输送效率。
对于易流动的物料，可以选择较大的螺距以提高输送速度；对于黏性较大的物料，应选择较小的螺距以避免堵塞。
4. 螺旋叶片转速：螺旋叶片的转速也是设计中需要考虑的重要参数。
转速的选择需要满足物料的输送要求，太高或太低的转速都会影响输送效果。
通常转速较高可以提高输送能力，但也会增加设备的噪音和磨损。
5. 输送倾角：。
螺旋输送机的设计说明书
R= .........................................2
.........................3
式中 ..............................4
.............................5
3 主要参数设计
3.1 输送量
输送量是衡量螺旋输送机能力的一个重要指标，现传送物料选择为饲料，平均产量为10T/时，采用螺旋输送 机作水平输送，输送距离为5米。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算：· 式中：Q=螺旋输送机输送量，t／h 。 F为料槽内物料层横截面积 入为物料的单位容积质量，t／m ，它同原料的种类、湿度、切料的长度以及净化方式、效果等多种因素有关，其值查阅相关的手册 为倾斜输送系数
克服以上阻力所需轴功率
= 千瓦
所需电动机功率 = 千瓦
其中 为物料阻力系数 为输送机水平投影长度 为垂直投影高度 一般取 =0.94
为功率备用系数 =1。2 --1.4 为轴功率 为电动机功率
由上式代入数值计算得：
= = =0.3千瓦
= =0.32千瓦
4 传动端轴的验算
螺旋输送机的端轴直径d 是由螺旋直径D的系列所确定。但端轴传递的功率则随螺旋输送机的水平投影长度L和垂直投影高度H值的增加而增大。为了保证端轴能可靠的传递功率，确定功率后，对端轴进行强度验算。一定系列螺旋输送机的端轴所能承受的扭矩M和悬臂力P是固定的。端轴的需用扭矩通常以许用千瓦转速比【 】表示。
齿形系数 YFa 由图12.21 YFa1=2.8 YFa2=2.21
螺旋输送机设计手册
螺旋输送机设计手册螺旋输送机是一种常用的输送设备，广泛应用于冶金、建材、化工等行业中。
它采用螺旋旋转的方式将物料从一个地方输送到另一个地方，具有结构简单、操作安全、效率高等优点。
本文将详细介绍螺旋输送机的设计手册。
一、螺旋输送机的基本结构螺旋输送机主要由进料口、中间轴、中间壳体、螺旋叶片、放料口等部分组成。
进料口用于将物料导入输送机，中间轴是螺旋叶片的支撑部分，中间壳体起到固定和支撑的作用，螺旋叶片是输送物料的关键部分，放料口用于将物料从输送机中取出。
二、螺旋叶片的设计螺旋叶片的设计是螺旋输送机设计中的关键环节。
在设计螺旋叶片时需要考虑物料的性质、输送量、输送距离等因素。
螺旋叶片的尺寸包括螺旋直径、螺旋螺距、螺旋叶片的厚度等参数。
螺旋直径决定了输送机的容积，螺旋螺距决定了物料的输送速度，螺旋叶片的厚度需要根据物料的粘度和颗粒大小来确定。
三、输送机的选型在进行螺旋输送机的选型时需要考虑以下几个因素：物料的性质、输送量、输送距离、输送角度、输送方式等。
物料的性质包括颗粒度、湿度、粘度等，这些因素将直接影响螺旋输送机的设计和选型。
输送量决定了输送机的尺寸和功率，输送距离决定了输送机的长度，输送角度将影响物料的输送速度，输送方式可分为水平和倾斜两种。
四、输送机的工作原理螺旋输送机的工作原理是通过螺旋叶片的旋转将物料沿着输送机的轴线方向推进。
螺旋叶片在旋转的同时，将物料从进料口推进到放料口，完成物料的输送过程。
螺旋输送机可以根据物料的需要进行正向和反向的输送，也可以根据物料的需要进行连续和间歇的输送。
五、输送机的维护与保养螺旋输送机在使用过程中需要进行定期的维护与保养，以确保其正常运行和延长使用寿命。
维护与保养主要包括清洁、润滑、紧固、检查等工作。
清洁可以有效防止物料的堆积和积聚，润滑可以减少摩擦和磨损，紧固可以防止松动和故障，检查可以及时发现问题并进行修复。
六、输送机的安全措施在使用螺旋输送机时需要注意安全措施，以避免事故的发生。
螺旋输送机设计手册
螺旋输送机设计手册【最新版】目录一、螺旋输送机的概述二、螺旋输送机的设计要点三、螺旋输送机的工作原理四、螺旋输送机的应用范围与优势五、螺旋输送机的维护与保养正文一、螺旋输送机的概述螺旋输送机是一种广泛应用于各种行业中的物料输送设备，其主要作用是将物料从一处输送到另一处。
在众多输送设备中，螺旋输送机以其独特的结构和优越性能而受到用户的青睐。
本文将为您详细介绍螺旋输送机的设计手册，帮助您更好地了解和运用这一设备。
二、螺旋输送机的设计要点1.输送能力：螺旋输送机的输送能力是设计时需要考虑的首要因素，要根据生产工艺和物料的性质来确定合适的输送速度和输送量。
2.螺旋叶片：螺旋叶片的设计关系到输送机的输送效率和物料的输送安全。
在设计过程中，应选择合适的叶片形式、尺寸和材质，以确保其在输送过程中具有良好的耐磨性和耐腐蚀性。
3.驱动装置：驱动装置是螺旋输送机的核心部件，直接影响到设备的使用寿命和稳定性。
在设计时，要选择合适的驱动方式和传动装置，确保其在各种工况下都能稳定运行。
4.机壳和支架：机壳和支架的设计要考虑设备的整体结构和稳定性，确保在输送过程中能够承受物料的重量和产生的冲击力。
三、螺旋输送机的工作原理螺旋输送机主要由螺旋叶片、驱动装置、机壳和支架等组成。
当驱动装置带动螺旋叶片旋转时，叶片与物料之间产生摩擦力，使物料沿着螺旋叶片的轴向移动。
通过对螺旋叶片的布置和设计，可以使物料在输送过程中实现连续、平稳的输送。
四、螺旋输送机的应用范围与优势螺旋输送机广泛应用于矿山、冶金、化工、建材、粮食等行业，主要用于水平或倾斜方向的物料输送。
其优势主要体现在以下几点：1.结构简单，维护方便；2.输送效率高，能耗低；3.输送过程平稳，对物料的破损小；4.适用范围广，可输送多种物料；5.占地面积小，节省空间。
五、螺旋输送机的维护与保养为了确保螺旋输送机的正常运行和延长使用寿命，需要定期进行维护与保养：1.定期检查螺旋叶片的磨损情况，及时更换磨损严重的叶片；2.检查驱动装置的运行情况，定期加注润滑油；3.保持设备清洁，防止物料堵塞和积压；4.定期检查机壳和支架的连接情况，确保设备稳定运行。
LS螺旋输送机设计说明书
LS型螺旋输送机设计说明书目录1 绪论 (1)1.1 螺旋输送机产品概述 (1)1.2 螺旋输送机应用围 (1)1.3 螺旋输送机主要特点 (2)1.4 螺旋输送机工作原理 (2)1.5 螺旋输送机整机布置形式 (2)1. 6 螺旋输送机规格、技术参数 (6)2.电动机的计算选型 (9)2.1 电动机的选择 (9)2.2 传动装置的运动和动力参数的计算 (10)3.减速器设计计算 (13)3.1 齿轮设计 (13)3.3 减速器结构设计 (20)3.3 轴设计 (21)3.4 轴承的选型 (26)3.5 键的选型 (27)4.螺旋输送机机体的设计 (31)4.1 机体主要部件的介绍 (31)4.2 机体主要部件的选择计算 (41)5.螺旋输送机机体的安装条件、使用及维护 (46)5.1 螺旋输送机机体的安装条件 (46)5.2 螺旋输送机机体的使用及维护 (49)结论 (50)参考文献 (51)1 绪论1.1 螺旋输送机产品概述螺旋输送机俗称绞龙，LS型系列螺旋输送机是一种利用螺旋叶片的旋转,推动散料延着料槽向前运动的输送设备,适宜于输送粉状,颗粒状和小块物料。
LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《LS 螺旋输送机》专业标准。
LS型螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机最大长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，最大长度可达80m(特大型60m)，螺旋机长度每0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。
中间吊轴承采用滚动、滑动可互换的两种结构，并设防尘密封装置，密封件用尼龙用塑料，因而其密封性好，耐磨性强，阻力小，寿命长。
滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。
螺旋输送机设计手册
螺旋输送机设计手册摘要：一、螺旋输送机简介1.定义及作用2.类型及特点二、螺旋输送机设计要点1.结构设计2.材质选择3.参数设计三、螺旋输送机零部件设计1.螺旋叶片设计2.轴承设计3.密封装置设计四、螺旋输送机安装与维护1.安装注意事项2.运行维护3.故障排除与维修五、螺旋输送机应用领域及前景1.应用领域2.行业发展趋势正文：一、螺旋输送机简介1.定义及作用螺旋输送机是一种利用旋转的螺旋叶片将物料从一个地方输送到另一个地方的设备。
它具有结构简单、占地面积小、输送距离远、输送效率高等优点，广泛应用于各种行业中。
2.类型及特点根据驱动方式可分为减速电机驱动和电动滚筒驱动；根据输送物料性质可分为固体物料输送和液体物料输送。
螺旋输送机具有以下特点：（1）能够输送各种颗粒状、粉末状、膏体状物料；（2）输送过程中物料不易破损，适用于易碎物料的输送；（3）可以实现多点进料和多点卸料；（4）结构紧凑，占地面积小，便于布局；（5）噪音低，环保性能好。
二、螺旋输送机设计要点1.结构设计螺旋输送机的结构设计应考虑以下方面：（1）螺旋直径、螺距和转速的合理搭配，以保证输送效率；（2）壳体结构选择，根据输送物料的性质选择合适的材质；（3）轴承选型，确保运行平稳可靠；（4）密封装置设计，防止物料泄漏。
2.材质选择根据输送物料的性质和环境要求，选择合适的材质，如碳钢、不锈钢、塑料等。
3.参数设计（1）螺旋叶片厚度、角度设计，以保证输送力和防止物料破损；（2）驱动装置选型，满足输送距离和速度要求；（3）安全防护装置设计，确保运行安全。
三、螺旋输送机零部件设计1.螺旋叶片设计（1）叶片形状选择，如直叶片、折叶片等；（2）叶片材料选择，满足输送物料的磨损和腐蚀要求；（3）叶片连接方式，如焊接、螺栓连接等。
2.轴承设计选用高精度、低噪音、高寿命的轴承，确保运行平稳可靠。
3.密封装置设计采用合理的密封形式，如填料密封、机械密封等，防止物料泄漏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺旋输送机的设计摘要：此螺旋输送机的设计主要用于饲料的传送，根据给定的输送量以及物料特性分别进行叶片用料实形、螺旋直径、螺旋转速等主要参数的设计计算。
传动部分采用电动机带动皮带，皮带带动一级减速器、减速器连接机体的传动方式。
根据计算得出的主要参数选择合适的电动机，从而确定带轮以及减速器的传动比，将主要后续工作引向一级减速器的设计，其中包括主要传动轴的校核、齿轮的选择等计算工作。
最后根据计算所得结果整理出安装尺寸以及装配图的绘制。
关键词：螺旋输送机减速器饲料运输1 引言：螺旋输送机是一种常用的连续输送机械。
它是利用工作构件即螺旋体的旋转运动使物料向前运送，是现代化生产和物流运输不可缺少的重要机械设备之一，在国民经济的各个部门中得到了相当广泛的应用，已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。
主要是用来运送大宗散货物料，如煤、矿石、粮食、砂、化肥等。
本文以草料和饲料为主要输送原料进行螺旋输送机的相关结构和参数设计。
2 螺旋输送机工作原理草料和饲料运输工业中螺旋输送机主要用于原料的输送，一般采用实体螺旋叶片，中间吊挂轴承等螺距的全叶式螺旋即S制法螺旋输送机。
其结构图如下图1所示它由一根装有螺旋叶片的转轴和料槽组成。
转轴通过轴承安装在料槽两端轴承座上，转轴一端的轴头与驱动装置相联。
料槽顶面和槽底开有进、出料口。
其工作原理是：物料从进料口加入，当转轴转动时，物料受到螺旋叶片法向推力的作用，该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，才不与螺旋叶片一起旋转，而在叶片法向推力的轴向分力作用下，沿着料槽轴向移动。
3 主要参数设计3.1 输送量输送量是衡量螺旋输送机能力的一个重要指标，现传送物料选择为饲料，平均产量为10T/时，采用螺旋输送机作水平输送，输送距离为5米。
在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算：·ενλ...36001f Q =式中：Q=螺旋输送机输送量，t ／h 。
F 为料槽物料层横截面积 入为物料的单位容积质量，t ／m ，它同原料的种类、湿度、切料的长度以及净化方式、效果等多种因素有关，其值查阅相关的手册 ε为倾斜输送系数在实际工作中，通常不考虑物料轴向阻滞的影响，因此物料在料槽的轴向移动速度60/1n s ≈ν所以ελϕ....472n s D Q =由式(4)可以看出，，螺旋输送机的物料输送量与D 、S 、n 、ϕ，λ有关，当物料输送量Q 确定后，可以调整螺旋外径D 、螺距S 、螺旋转速n 和填充系数ϕ等四个参数来满足Q 的要求。
3.2 螺旋直径的确定螺旋叶片直径是螺旋输送机的重要参数，直接关系到输送机的生产量和结构尺寸。
一般根据螺旋输送机生产能力、输送物料类型、结构和布置形式确定螺旋叶片直径。
由经验公式5.21/C G K D ϕγ=米此种螺旋输送机以饲料为输送原料，由已知条件知 122.110=⨯=G 吨/时【1.2倍系考虑生产数倍量】ϕ=0.25【查表得物料填充系数】γ=1.1吨/3米【查表得物料堆积重度】1k =0.0565GX 型螺旋输送机的螺旋直径系列如下100,150,200,250,300,400,500,600 因此圆整取D=100mm螺距不仅决定着螺旋的升角，还决定着在一定填充系数F 物料运行的滑移面，，所以螺距的大小直接影响着物料输送过程。
输送量Q 和直 D 一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化对于标准的输送机，通常螺距为K =0．8～1．0；当倾斜布置或输送物料流动性较差时K ≤0．8；当水平布置时，K1=0．8～1．0。
因选用全叶式螺旋，其螺距和螺旋直径的关系为 S=0.8D=80mm3.3 螺旋转速的确定螺旋轴的转速对输送量有较大的影响。
一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则输送机的输送量下降但转速也不宜过高，因为当转速超过一定的极限值时， 物料会因为离心力过大而向外抛，以致无法输送。
所以还需要对转速n 进行一定的限定，不能超过某一极限值。
为了保证物料能比较平稳地输送，不至被螺旋抛起来，根据实验螺旋的极限转速为D k n /2= 。
1 式中D 为螺旋直径，2k 为物料特性系数 查表可得生料的物料特性系数为35 。
由以上计算可得D=0.1m 代入1式求的螺旋转速N=110转/分 按螺旋输送机转速系列20,30,35,45,60,75,90,120,150,190 因此圆整取标准系列值N=120转/分在此校核填充系数ϕSC n D G γϕ247/==24.018.01.01.1120)1.0(47/2.12=⨯⨯⨯⨯⨯⨯在推荐围了 填充系数满足要求3.4 螺旋轴轴径的确定螺旋轴径的大小与螺距有关，因为两者共同决定了螺旋叶片的升角，也就决定了物料的滑移方向及速度分布，所以应从考虑螺旋面与物料的摩擦关系以及速度各分量的适当分布来确定最合理的轴径与螺距之间的关系。
根据物料的运动分析,可知要保证物料在料槽中的轴向移动，螺旋轴径处的轴向速度1v 要大于0，即螺旋升角ρπ-<2/2a ，又因为tanp=f ，tan α=S ／d π所以螺距与轴径之间的关系必须满足的条件之一是：d ≥π/fs实践证明，对大多数螺旋输送机来说，一般其螺旋体的结构均能满足第一个条件的要求，但对螺旋体直径较小(例如D=100mm)的螺旋输送机来说，其2α 不一定能满足第一个条件的要求，因而在确定较小直径螺旋体的S 和d 时，必须进行这项验算工作。
轴径与螺距的关系还应满足的第二个条件是：螺旋轴径处的轴向速度1v 要大于圆周速度2v ，即21v v > 。
由此计算得出的轴径相当大，这势必降低有效输送截面。
为了保证足够的有效输送截面，从而保证输送能力，就得加大结构，使得输送机结构粗大笨重，成本增加。
所以，螺旋轴径与螺距的关系应是输送功能与结构的综合，在能够满足输送要求的前提下，直尽可能使结构紧凑 由于螺旋输送机的填充系数较低，只要保证靠近叶片外侧的物料具有较大的轴向速度，且轴向速度大于圆周速度即可。
一般轴径计算公式为d=【0。
2～0．35】D在此 取d=0.3D 即 d=0.3⨯100=30mm3.5 单片螺旋叶片用料实形的下料确定全叶式螺旋结构简单，输送效率亦高，适于输送松散的物料。
而叶片是极易磨损的原件，需要经常的制备和更换。
叶片通常先煨制成长度为一个螺距的单节叶片，再在转轴上焊接成为连续的螺旋。
单节螺旋叶片的计算方法如上图所示，根据已知的 C,D,S,d 值 ，计算a R 的值。
计算公式如下r=11/L L cL - (1)R=r c + (2)r L 01745.0/36010-=α.........................3 式中222S C L +=π..............................4 2221S d L +=π.. (5)由上面计算可知螺旋轴直径d=30mm 螺旋直径D=100mmC=35mm =0.035Mr=0.35mR=0.385Ma=0203.6 倾斜角度螺旋输送机的倾斜角度对于螺旋输送机输送过程的生产率和功率消耗都有影响，一般它是以一个影响系数的形式来体现的，螺旋输送机输送能力将随着倾斜角度的增加而迅速降低，同时，螺旋输送机布置时倾斜角度也将影响物料的输送效果。
另外倾斜角度的大小还会影响填充系数，倾斜角度对填充系数的影响如表1。
倾斜角度越大，允许的填充系数越小，螺旋输送机的输送能力越低。
因此，在满足使用条件的前提下，在此选用水平布置，提高输送效率，即倾斜角度为零。
3.7电机功率的计算螺旋输送机的功率，用以克服以下阻力。
1)使被运物料提升高度H(水平或倾斜)所需的能量(2)被运物料对料槽壁和螺旋面的摩擦所引起的能量消耗(3)物料部颗粒间的相互摩擦引起的能量消耗；(4)物料沿料槽运动造成在止推轴承处的摩擦引起的能量消耗；(5)中间轴承和末端轴承处的摩擦引起的能量消耗。
克服以上阻力所需轴功率0N0N =)(367H L G k ±ζ千瓦所需电动机功率电N =)(367H L G k ±ζη千瓦 其中ζ为物料阻力系数 L 为输送机水平投影长度 H 为垂直投影高度 总传动效率η 一般取η=0.94k 为功率备用系数 k =1。
2--1.4 0N 为轴功率 电N 为电动机功率由上式代入数值计算得：0N =)(367H L G k ±ζ=)55.1(367122.1⨯⨯=0.3千瓦 电N =)(367H L G k ±ζη=0.32千瓦 4 传动端轴的验算螺旋输送机的端轴直径d 是由螺旋直径D 的系列所确定。
但端轴传递的功率则随螺旋输送机的水平投影长度L 和垂直投影高度H 值的增加而增大。
为了保证端轴能可靠的传递功率，确定功率后，对端轴进行强度验算。
一定系列螺旋输送机的端轴所能承受的扭矩M 和悬臂力P 是固定的。
端轴的需用扭矩通常以许用千瓦转速比【n N 】表示。
现拟采用联轴节和减速器作为传动装置。
端轴受扭矩作用 进行千瓦转速验算05.060/3.00==nN 千瓦/转/分 查表得D=100毫米时][0nN n N ≤所以端轴强度满足强度要求4.1 端部轴承的选择计算在螺旋的俩端，装端部轴承。
在此，输入端采用单列圆锥滚子轴承。
螺旋轴直径d=30mm 如图所示 从右至左各段长度分别为7654321,,,,,,l l l l l l l 各段宽度为7654321,,,,,,d d d d d d d则1d =d =30mm2d =1d +(5~10)mm 取2d =35mm3d =40mm 4d =50mm 35d d =40mm6d =2d =35mm 7d =1d =30mm1l =5m 2l =35mm 3l =18mm 4l =60mm5l =18mm 6l =15mm 7l =70mm由此查机械设计课程设计手册选用 圆锥滚子轴承 30208 GB/T 297--1994 其相关安装尺寸可参照课程设计手册第75页另一端平轴承装置的结构，在此采用调心球轴承 其尺寸如下图所示 参照机械设计课程设计手册 选择滚动轴承 1208 GB/T 281--19945 动力装置的选择和分配5.1电动机的选择由以上计算可知电机功率输出功率为0.32千瓦 因此选择Y90S-6 额定功率为0.75 转速为910转/分 其主要安装尺寸如下图5.2确定传动装置的总传动比和分配传动比由选定的电动机满载转速m n 和工作机转速w n 可得传动装置总传动比为58.7120910===w m a n n i ，拟采用带传动和一级圆柱齿轮减速齿轮为传动装置。
