HDX7000系列安装配置操作指南1215精品PPT课件
HDX7000安装指导书
时代地产视频会议系统安装项目❒文档属性目录第1章终端安装 (5)1.1终端与周边设备的连接 (5)1.2 HDX 7000背板接线图说明 (6)1.3摄像头的连接 (7)1.4全向MIC的连接 (7)1.5与电视机连接 (8)1.6与投影机连接 (8)1.7与调音台连接 (9)1.8发送双流的连接方式以及相关设置 (9)第2章初始化设置 (11)2.1摇控器介绍 (11)2.2语言设置 (12)2.3欢迎页面设置 (13)2.4国家设置 (14)2.5系统名设置 (15)2.6 LAN属性设置 (16)2.7安全设置 (17)2.8注册设置 (18)2.9重新启动 (19)第3章终端设置 (20)3.1终端的系统名 (20)3.2设置原则......................................................................................错误！未定义书签。
3.3设置开会时间 (20)3.4多点应答 (21)3.5呼叫速度 (22)3.6终端允许接收来电时的最大带宽 (23)3.7确认H.239和H.323 IP已被设置 (24)3.8启用PVEC设置 (25)3.9摄像头支持720p/50fps的设置 (26)3.10 GK注册 (27)第4章常见故障排除 (29)4.1密码 (29)4.2蓝屏 (29)4.3画面不是彩色的而黑白图像 (29)4.4画面在本地和远端之间跳动 (29)4.5画面很亮 (29)4.6镜头无法转动 (30)4.7听到自己的声音 (30)4.8没有声音 (30)4.9双流时无PC画面 (30)4.10其他问题 (31)第1章终端安装1.1 终端与周边设备的连接Polycom HDX 7000提供集成类接口，支持多种视频和音频源：内容视频分辨率:最高至720P输入:SXGA(128Ox1024),XGA(1024x768),SVGA(800x600)VGA(640x480)输出:XGA(1024x768),SVGA(800x600)支持的其它ITU标准:H.221 通讯协议,H.224/H.281远端摄像机控制,H.323 AnnexQ远端摄像机控制,H.225 H.245 H.241 H.331H.239双流,H.231多点呼叫,H.243主席控制,H.46ONAT/防火墙穿越支持的其它ITU标准:H.221 通讯协议,H.224/H.281远端摄像机控制,H.323 AnnexQ远端摄像机控制,H.225 H.245 H.241 H.331H.239双流,H.231多点呼叫,H.243主席控制,H.46ONAT/防火墙穿越。

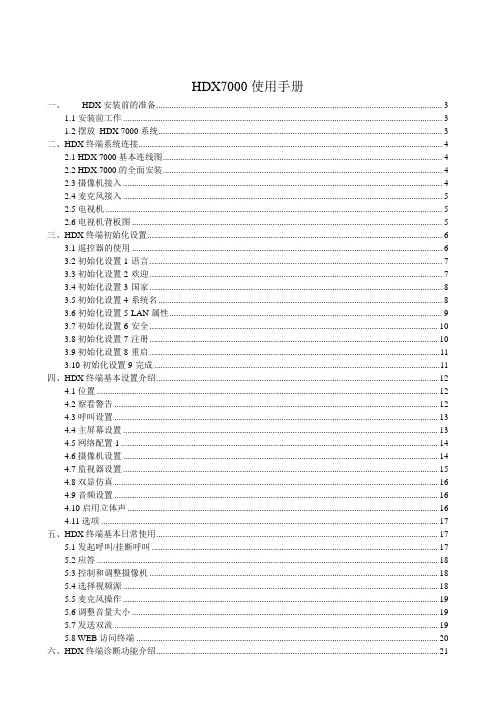

HDX7000使用手册
HDX7000使用手册一、HDX安装前的准备 (3)1.1安装前工作 (3)1.2摆放HDX 7000系统 (3)二、HDX终端系统连接 (4)2.1 HDX 7000基本连线图 (4)2.2 HDX 7000的全面安装 (4)2.3摄像机接入 (4)2.4麦克风接入 (5)2.5电视机 (5)2.6电视机背板图 (5)三、HDX终端初始化设置 (6)3.1遥控器的使用 (6)3.2初始化设置1-语言 (7)3.3初始化设置2-欢迎 (7)3.4初始化设置3-国家 (8)3.5初始化设置4-系统名 (8)3.6初始化设置5-LAN属性 (9)3.7初始化设置6-安全 (10)3.8初始化设置7-注册 (10)3.9初始化设置8-重启 (11)3.10初始化设置9-完成 (11)四、HDX终端基本设置介绍 (12)4.1位置 (12)4.2察看警告 (12)4.3呼叫设置 (13)4.4主屏幕设置 (13)4.5网络配置1 (14)4.6摄像机设置 (14)4.7监视器设置 (15)4.8双显仿真 (16)4.9音频设置 (16)4.10启用立体声 (16)4.11选项 (17)五、HDX终端基本日常使用 (17)5.1发起呼叫/挂断呼叫 (17)5.2应答 (18)5.3控制和调整摄像机 (18)5.4选择视频源 (18)5.5麦克风操作 (19)5.6调整音量大小 (19)5.7发送双流 (19)5.8 WEB访问终端 (20)六、HDX终端诊断功能介绍 (21)6.1察看系统信息 (21)6.2诊断信息菜单内容 (21)6.3系统状态信息 (22)6.4呼叫统计信息 (22)6.5网络诊断信息 (23)6.6视频诊断信息 (23)6.7扬声器诊断信息 (24)6.8音频指示器诊断信息 (24)七、HDX终端常见故障处理 (25)7.1进入管理设置需要密码 (25)7.2看不见图像 (25)7.3蓝屏 (25)7.4黑屏 (25)7.5镜头无法转动 (25)7.6双流无法显示 (25)7.7主监视器上无画面 (26)7.8画面跳动/闪烁 (26)7.9对方听不到声音 (26)7.10本地没声音 (26)7.11发言时从电视机听到自已的声音 (26)7.12回声、啸叫 (26)7.13关于丢包 (26)八、HDX终端日常使用注意 (27)8.1会议室布局建议 (27)8.2会场秩序注意事项 (27)8.3MIC发言注意事项 (27)8.4视频会议日常使用注意事项 (27)一、HDX安装前的准备1.1安装前工作1.检查货运过程设备的完整性。
HDX7000-用户操作指南
HDX7000-操作指南— 2013年6月—目录第1章概述 (3)第2章HDX7000的连接 (4)2.1 HDX7000介绍 (4)2.2 HDX7000视频输入和输出 (5)2.3 HDX7000音频输入与输出 (5)2.4 HDX7000网络/电源/控制输入与输出 (6)2.5 HDX7000整体连接示意图 (6)第3章HDX7000的操作 (7)3.1遥控器按键说明 (7)3.2 HDX7000开机及关机 (8)3.2.1 HDX7000开机 (8)3.2.2 HDX7000关机 (8)3.3通过遥控器调节摄像头方向 (8)3.4设置摄像头预置位 (9)3.4.1存储预置镜头位 (9)3.4.2调用预置镜头位 (9)3.5本地静音或取消静音 (9)3.5.1麦克风静音 (9)3.5.2麦克风取消静音 (10)3.6本地会场音量调节 (10)3.7双流使用方法 (10)3.7.1连接PC (10)3.7.2设置PC分辨率 (11)3.7.3发送双流 (11)3.7.4停止发送双流 (11)3.8发出视频呼叫 (11)3.8.1输入名称或号码方式呼叫 (11)3.8.2使用快速拨号方式呼叫 (11)3.9应答呼叫 (12)3.10结束呼叫 (12)第4章视频会议注意事项 (12)第5章常见问题和解决办法 (13)第1章概述本手册用于指导视频会议系统中Polycom HDX7000使用的最终用户，便于用户正确操作使用Polycom HDX7000系列产品，确保会议使用效果。
主要内容包括Polycom HDX7000的基本操作，电视、MIC等周边设备的基本操作，双流使用方法，以及Polycom HDX7000维护等基本信息。
第2章HDX7000的连接2.1 HDX7000介绍支持720P帧（HDX 7000-720）或1080P（HDX7000-1080）分辨率最高带宽4Mbps适用于中小会议室图1 - HDX7000操作指南2.2 HDX7000视频输入和输出图2 - HDX7000操作指南2.3 HDX7000音频输入与输出图3 - HDX7000操作指南2.4 HDX7000网络/电源/控制输入与输出图4 - HDX7000操作指南2.5 HDX7000整体连接示意图图5 - HDX7000操作指南第3章HDX7000的操作3.1 遥控器按键说明图6 - HDX7000操作指南3.2 HDX7000开机及关机3.2.1 HDX7000开机如要打开HDX7000系列系统的电源，请执行下列操作之一：按遥控器上的电源按钮。
视频会议系统HDX7000使用手册
声音问题
对方听不到声音 原因：没有启用POLYCOM MIC或关闭了MIC
措施：进入音频设置，启用POLYCOM MIC，打开MIC开关，确认 MIC红灯没有亮起。
本地听不到声音 原因1：电视机音量有问题或设备音量有问题
措施：调节电视机音量，使用遥控器调节设备音量
原因2：线缆连接错误
进入“系统”－“诊断”－“音频”，诊断音频的输入和输出 检查音频线缆连接
发言时本地听到自已声音 （回声、啸叫）
• 原因1：对方MIC离扩声设备太近，自已的声音从对方的麦 克又传回来了。
措施：
– 对方关小扬声器音量，同时确保话筒远离监视器的扬声器； – 把麦克风远离扬声器，距离3m以上
• 原因2：音频输出接到了VCR的音频输出。 措施： 把音频输出调整到第1路音频输出；
调整音量大小
• 调整音量
– 要对音量大小进行调整，按遥控器声音按键 ，显示屏上 将显示当前的音量等级。 – 使用技巧：通过长按遥控器，可以快速的增加/减少音量。
• 注意：建议在初次安装时将音量调整到适当的位置，今 后不再调整此功能，而通过电视机或调音台等设备调节 音量。
目录
• HDX7000系统连接 • HDX7000常用操作 • HDX7000常见故障处理
系统重设2
通过系统正面的恢复按钮（电源按键下面的小孔），删除 系统，设置并重新启动系统。（类似于系统重设） 系统电源打开后，按住恢复按钮至少 15 秒，系统重 新启动并显示设置向导。
IT 改 变 生 活
供销社——视频会议系统 HDX7000使用手册
目录
• HDX7000系统连接 • HDX7000常用操作 • HDX7000常见故障处理
HDX 7000基本连线图
hdx7000终端操作手册
HDX7000操作快速指南上海鸿晖信息科技有限公司编制:朱厚杰2011年10月一、HDX7000组成HDX7000主要由以下4部分组成：1．HDX终端(视频编解码主机)2．高清摄象机1080P(EagleEye II)3．全向麦克风4．遥控器二、遥控器介绍三、菜单结构（在开机后的界面中，即主页的左下角，可见“系统”按钮，选择后可见各级功能菜单，结构如下）四、开机初始化设置4.1语言选择4.2欢迎界面4.3国家选择4.4系统名设置：地名拼音4.5LAN属性设置4.6 安全设置：把密码去掉（密码为设备序列号）4.7注册信息设置：注册后面的“勾”要去掉4.8初始化完成，系统重启4.9 HDX7000初始化后续设置系统重启后的几个操作：A：系统－管理设置－常规设置－系统设置－呼叫设置（最长通话时间设置为“0”；点对点自动应答和多点自动应答都选择“是”）B：系统－管理设置－常规设置－主屏幕设置（通话质量“勾上”）C：系统－管理设置－音频（启用键盘噪声降低“勾去调”）D：系统－管理设置－音频回声消除“勾上”（hdx6000没有此选项）E：系统－管理设置－常规设置－位置（时间服务器“关掉”）五、日常应用1.开机和关机按下遥控器右上角的“电源”按键（或按下主机前的电源按钮），即可开启设备；按住遥控器右上角的“电源”按键（或按住主机前的电源按钮），按住5秒钟后松开，即可关闭设备。
2.IP设置点击“主页”按键，选择“系统信息”－“管理设置”－“LAN属性”。
输入本机的IP地址、子网掩码、网关地址。
按遥控器的“主页”键，选择是，重新启动机器。
注意：完成IP设置后，系统必须重新启动，设置才能生效。
3.发起和结束呼叫发起呼叫点击按键，屏幕显示拨号菜单，输入对方IP地址，再点击按键。
如果是呼叫mcu，则在ip后面加会议号：“mcu的ip”##“会议号”。
应答呼叫如果在菜单中没有将自动应答打开，当有呼叫需要应答时，请点击按键应答呼叫。
HDX7000-用户操作指南
HDX7000-操作指南— 2013年6月—目录第1章概述 (4)第2章 HDX7000的连接 (5)2.1 HDX7000介绍 (5)2.2 HDX7000视频输入和输出 (6)2.3 HDX7000音频输入与输出 (6)2.4 HDX7000网络/电源/控制输入与输出 (7)2.5 HDX7000整体连接示意图 (7)第3章 HDX7000的操作 (8)3.1遥控器按键说明 (8)3.2 HDX7000开机及关机 (9)3.2.1 HDX7000开机 (9)3.2.2 HDX7000关机 (9)3.3通过遥控器调节摄像头方向 (9)3.4设置摄像头预置位 (10)3.4.1存储预置镜头位 (10)3.4.2调用预置镜头位 (10)3.5本地静音或取消静音 (10)3.5.1麦克风静音 (10)3.5.2麦克风取消静音 (11)3.6本地会场音量调节 (11)3.7双流使用方法 (11)3.7.1连接PC (11)3.7.2设置PC分辨率 (12)3.7.3发送双流 (12)3.7.4停止发送双流 (12)3.8发出视频呼叫 (12)3.8.1输入名称或号码方式呼叫 (12)3.8.2使用快速拨号方式呼叫 (12)3.9应答呼叫 (13)3.10结束呼叫 (13)第4章视频会议注意事项 (13)第5章常见问题和解决办法 (14)第1章概述本手册用于指导视频会议系统中Polycom HDX7000使用的最终用户，便于用户正确操作使用Polycom HDX7000系列产品，确保会议使用效果。
主要内容包括Polycom HDX7000的基本操作，电视、MIC等周边设备的基本操作，双流使用方法，以及Polycom HDX7000维护等基本信息。
第2章HDX7000的连接2.1 HDX7000介绍支持720P帧（HDX 7000-720）或1080P（HDX7000-1080）分辨率最高带宽4Mbps适用于中小会议室图1 - HDX7000操作指南2.2 HDX7000视频输入和输出图2 - HDX7000操作指南2.3 HDX7000音频输入与输出图3 - HDX7000操作指南2.4 HDX7000网络/电源/控制输入与输出图4 - HDX7000操作指南2.5 HDX7000整体连接示意图图5 - HDX7000操作指南第3章HDX7000的操作3.1 遥控器按键说明图6 - HDX7000操作指南3.2 HDX7000开机及关机3.2.1 HDX7000开机如要打开HDX7000系列系统的电源，请执行下列操作之一：按遥控器上的电源按钮。
POLYCOM_HDX7000安装使用设置维护手册
POLYCOM HDX7000安装使用设置维护手册2013年09月资讯课第一章HDX7000设备组成POLYCOM HDX7000高清视频终端主要由以下部分组成：1. HDX 7000主机2. 高清摄像头3. 遥控器4. 麦克风第二章设备安装及接线2.1HDX 7000视频终端设备安装步骤：1.将HDX 7000安放到预先设置好的位置。
2.麦克风线一端连接麦克风，另外一端连接HDX 7000麦克风接口。
3.视频输出:1)把视频终端的第一路输出接口（DVI-I）与第一个高清显示设备的高清输入口连接，把视频终端相应的监视器1设置为DVI输出（1280×720 50Hz）。
显示远端画面和控制菜单。
2)把视频终端的第二路输出接口（DVI-I）与第二个高清显示设备的高清输入口连接，把视频终端相应的监视器2设置为DVI输出（1280×720 50Hz）。
显示本地画面及近端、远端电脑画面。
3)如果用户需要把呼叫录制到录放机/DVD，则把视频终端的第三路S-video输出口接入到相应的设备。
把视频终端相应的监视器 3 设置为S-video输出（可以选择录制本端、远端、内容）。
4.音频输出:1)通过HDX 7000 设备的主音频输出口与显示设备的音频输入口连接。
5.将以太网线插入HDX 7000以太网接口。
6.电源线插入主机的电源接口，检测无误后开机。
2.2HDX7000接线图说明（1）HDX 7000背板接线图说明（2）HDX 7000标准接线说明图第三章遥控器介绍第四章系统菜单结构第五章系统操作使用HDX7000视频终端安装接线完成后，打开电源，电视显示画面如下:重启完成后，系统即可以开会使用。
5.1 发起和结束呼叫(1)发起呼叫按下按键，屏幕显示拨号菜单，输入对方IP地址或会议号码，再次按下按键。
(2)应答呼叫如果在菜单中没有将自动应答打开，当有呼叫需要应答时，请点击按键应答呼叫。
(3)结束呼叫点击遥控器按键，出现结束呼叫菜单，再点击按键，结束当前呼叫。
高清视频终端HDX7000使用维护手册
HDX7000高清视频终端安装使用设置维护手册2008年06月目录第一章HDX7000设备组成 (3)第二章设备安装及接线 (4)2.1HDX 7000视频终端设备安装步骤： (4)2.2HDX7000接线图说明 (5)第三章遥控器介绍 (6)第四章系统菜单结构 (8)第五章系统操作使用 (9)5.1发起和结束呼叫 (10)5.2调整音量 (10)5.3观看本端图像或远端图像 (10)5.4打开和关闭麦克风 (10)5.5控制摄像头 (11)5.6选择视频源 (11)5.7查看呼叫信息 (11)第六章系统基本设置 (12)6.1设备开机初时设置 (12)6.2IP地址设置 (16)第七章系统高级管理设置 (19)7.1常规设置 (19)7.1.1系统设置 (20)7.1.2主屏幕设置 (22)7.1.3安全设置 (23)7.1.4位置（时间）设置 (24)7.1.5串行口设置 (25)7.1.6选项设置 (25)7.2网络设置 (26)7.3监视器设置 (30)7.3.1监视器1设置 (31)7.3.2监视器2设置 (32)7.3.3监视器3设置 (32)7.3.4监视器其他内容设置 (33)7.3.5多点设置 (33)7.4摄像机设置 (34)7.4.1摄像机1设置 (34)7.4.2摄像机2设置 (35)7.4.3摄像机3设置 (35)7.4.4摄像机补充设置 (36)7.5音频设置 (36)7.6LAN属性设置 (40)第八章系统诊断 (43)8.1系统状态 (44)8.2呼叫统计 (45)8.3网络诊断 (45)8.4视频诊断 (47)8.5音频诊断 (48)8.6系统重设 (50)第九章系统信息 (52)第十章常见故障排除 (53)第十一章视频会议使用注意事项 (55)第一章HDX7000设备组成POLYCOM HDX7000高清视频终端主要由以下部分组成：1. HDX 7000主机2. 高清摄像头3. 遥控器4. 麦克风第二章设备安装及接线2.1HDX 7000视频终端设备安装步骤：1.将HDX 7000安放到预先设置好的位置。
HDX7000高清终端安装培训
视频终端根底配置－摄像头
摄像机设置 系统－>管理设置－>摄像机： 逆光补偿关闭：不打勾。
视频终端根底配置－麦克风
POLYCOM麦克风设置 系统－>管理设置－>音频： 在音频设置一栏中启用POLYCOM麦克风开启〔复
选框打勾〕。 如果使用调音台，关闭POLYCOM麦克风
视频终端根底配置－音频输入
终端初始化配置
网络属性设置
此页需要配置IP地址，选择手动设置IP地址，然后在地址 栏中输入分配给终端的固定IP地址。输完IP地址后进入下 一页。
终端初始化配置
管理员密码设置
此页主要是设置终端的管理密码，终端第一次开机密码 默认为该终端序列号，将该密码删除
终端初始化配置
注册信息设置
此页去掉注册选项即可〔将注册 后面的“勾〞去掉〕
HDX 7000的全面安装
终端初始化设置
终端初始化配置
语言选择
用遥控器选择简体中文，选定后按确定即可
终端初始化配置
欢送界面
此页不需做任何配置，选中点击下一页即可
终端初始化配置
国家的选择
点击下拿菜单，选择〔中国〕CHINA，进入下一页
终端初始化配置
系统名设置
此处需要根据用户需求输入终端名称，建议一般输入终 端所在地名的汉语拼音或是终端型号
会议本卷须知
关于会场秩序
会议过程中，不需要发言的会场要主动将本地会场 的MIC关闭，保证会场安静。当需要发言时要及时翻 开MIC。
会议过程中，需要发言讨论时，先翻开MIC向主会场 提出请求，得到同意后再继续发言，否那么请继续 保持静音。
发言时，要一个人一个人的发言，不要多人同时讲 话，因为全向MIC会把所有人的声音混合，远端听到 的声音会非常嘈杂，听不清具体说话内容。
宝利通高清视频会议系统-HDX7000终端培训
Polycom公司版权所有。保留所有权利。
43
HDX终端日常使用-选择视频源
按遥控器上的 摄像机,然后按您要在近端或远端站点选择的摄像机或视频 源的编号,例如，按 1 可以选择主摄像机 屏幕上将显示来自所选的摄像机或视频源的图像
©
Polycom公司版权所有。保留所有权利。
44
HDX终端日常使用
©
Polycom公司版权所有。保留所有权利。
14
HDX终端系统安装、连接和初始化设置 - HDX 7000的全面安装
©
Polycom公司版权所有。保留所有权利。
15
HDX终端系统安装、连接和初始化设置 -遥控器的使用
©
Polycom公司版权所有。保留所有权利。
16
系统开机、关机按钮
©
Polycom公司版权所有。保留所有权利。
Polycom公司版权所有。保留所有权利。
©
8
HDX终端系统安装、连接和初始化设置 -常用高清接口-RGB
RGB+H/V视频端子
原理－红、绿、蓝视频信号外加上水平、垂直视频信号 接口－采用BNC（Bayonet Neill-Concelman，“尼尔-康塞曼插刀”）插头插孔， 采用插入并旋紧的方式，提供极其牢靠的连接 清晰度－BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果
Polycom公司版权所有。保留所有权利。
29
HDX终端基本设置-遥控器访问终端
©
Polycom公司版权所有。保留所有权利。
30
HDX终端基本设置-遥控器访问终端
©
Polycom公司版权所有。保留所有权利。
31
HDX终端基本设置-察看警告
HDX7000高清终端操作使用及维护培训
HDX 7000终端的使用本卷须知
1.严禁带电插拔任何连接线，严禁带电清洁和维护设备 2.严禁震动和挤压设备，特别是镜头，严禁用手转动镜头 3.严禁随意拆卸设备，设备应放置在固定位置 4.严禁烟火、曝晒 5.设备的系统设置已调好，不要随意更改 6. 注意设备开机状态下的通风和散热，经常检查设备的工
HDX 7000终端的初始化
5. 在局域网属性中设置IP地址。 〔DNS，WINS删掉〕
6. 设置管理员密码。建议不要设 密码。
HDX 7000终端的初始化
8. 选择是否注册目录效劳器。我 们选择不需要注册
9. 设置完成。
• 第一章 HDX 7000产品介绍 • 第二章 HDX 7000的安装 • 第三章 HDX 7000的系统初始化设置 • 第四章 HDX 7000的常见操作与设置 • 第五章 HDX 7000诊断与维护 • 第六章 视频会议本卷须知
HDX 7000的常见设置
允许远端站点控制您的摄像机
• 在“拨打 〞屏幕中选择系统 • 在“系统〞屏幕中选择管理设置-摄像机。 • 选中远程控制近端摄像机，按确定键以启用该选项。 • 按 主屏幕以保存所做的更改并返回“拨打 〞屏幕
HDX 7000的常见设置
IP地址设置
• 选择“系统〞－“管理设置〞－“LAN属性〞。输入本机 的IP地址、子网掩码、网关地址，选择局域网速度〔推 荐选择“自动〞〕，选择双工模式〔推荐选择“自动 〞〕。按遥控器的主页键，选择是，重新启动机器。
常见设置—监视器3设置
• 监视器3建议用于视频录像或视频监控，输出为复合 AV或S-VIDEO接口。
注意：监视器3即可以是录放机和DVD源，也可以是辅助 输出，输出的图像跟主输出的图像一致。
宝利通HDX 7000系列 高清系统 说明书
Polycom极致高清解决方案的主要 成员—HDX 7000与Polycom其它的 极致高清解决方案能够无缝集成， 包括Polycom RMX 2000TM多点MCU 平台、Polycom RSSTM 2000录播服 务器、Polycom VMCTM 1000内容 管理和组播解决方案以及Polycom ReadiManager SE200 系统管理和 会议预约应用
网络
iPriority QoS支持 接口
- 2端口10/100兆自适应网络交换机，RJ45接口 H.323 最高支持4 Mbps 丢包恢复支持
LPR QOS 可调节MTU值（仅限IP） SIP 最高支持2 Mbps H.320 (选项) - ISDN Quad BRI - ISDN PRI T1或E1 - 串行接口 (RS449、V.35、RS 530)
Polycom HDXTM 7000 技术指标
型号 HDX 7001TM 及 HDX 7002TM (包括EagleEye摄像头、 编解码器、麦克风阵列、电缆及遥控器) XL 系统 - 包含内容共享功能及第二监视器 XLP 系统 - 包含内容共享、第二监视器、内置多点及 4Mbps线路速率
视频标准及协议 H.264 H.263++ H.261 H.239 / People+ content H.263 及 H.264 视频差错消隐
选项 内容共享 - People + Content、People + Content IP、 People On Content
宝利通HDX7000使用说明书
设置和使用摄像机预设
存储预置镜头位
将镜头移动到目标位置 点击遥控器 预设按键，屏幕显示提示信息 长按遥控器数字键的0 - 9
调用预置镜头位
直接点击遥控器数字键的0 – 9，调用相关预设位。
查看近端预置
按遥控器上的 预设按键，屏幕上显示预设 0-9 的图 标。彩色图标表示已存储的摄像机位置，灰色图标表示 可用的预设。
谢谢！
要查看“拨打电话”屏幕，请执行下列操作：
按遥控器上的 主页键。
调整音量
可使用遥控器来提高或降低听到的音量。 要调整音量，请执行下列操作：
点击遥控器 声音按键。
更改音量仅影响您在自己的会场听到的声音。
注意：建议在初次安装时将音量调整到适当的位置，今 后不再调整此功能，而是调节电视机或调音台等设备的 音量。
HDX终端的使用注意事项
严禁带电插拔任何连接线，严禁带电清洁和维护设备 严禁震动和挤压设备，特别是镜头，严禁用手转动镜 头 严禁随意拆卸设备，设备应放置在固定位置 严禁烟火、曝晒 设备的系统设置已调好，不要随意更改 注意设备开机状态下的通风和散热，经常检查设备的 工作温度 会议室里应安装有空调，以免设备工作温度过高
视频会议注意事项（续）
在举行任何会议之前，连接并测试您的外围设备。 避免穿亮色、全白或全黑的衣服，或者图案繁杂 的衣服（例如小格纹或窄条纹）。 浅色和较柔和 的颜色在屏幕上的视觉效果是最好的。 会议过程中，不需要发言的会场要主动将本地会 场的MIC关闭，保证会场安静。当需要发言时要 及时打开MIC。
措施：点击遥控器近端按键，选择正确视频源，检查菜 单内关于摄像机的配置
4、画面很亮
原因：打开了逆光补偿或镜头逆光了 措施：关闭逆光补偿，转动镜头，调整到不逆光的位置
