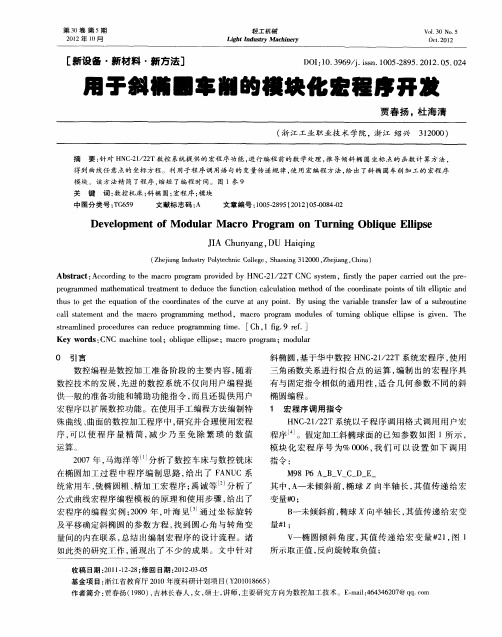

车床椭圆编程
例1. 如图，以原点为圆心，分别以a、b（）为半径作两个圆，点B是大圆半径OA与小圆的交点，过点A作，垂足为N，过点B作，垂足为M，当半径OA绕点O旋转时求点M的轨迹的参数方程。
并说明曲线类型。
解：设点M的坐标为（x,y），是以Ox为始边，OA为终边的正角。
取为参数，那么
即这就是所求点M的轨迹的参数方程。
消去参数后得到，由此可知，点M的轨迹是椭圆。
椭圆z向长轴半径40，X向短轴半径24,右半椭圆直接采用分层切削加工出椭圆。
O0001
G0 X100 Z100
T0101 M03 S450
G0 X49 Z3
G1 Z1 F200
G65 H01 P#201 Q46500 赋值#201=46.5 (把X值的开始切削点向直径外偏移出来) N70 G65 H01 P#200 Q0000 赋值#200=0 (开始的角度)
N80 G65 H31 P#204 Q48000 R#200 #204=48*SIN（#200）
G65 H02 P#204 Q#204 R#201 把开始切削点向直径外偏移出来
G65 H32 P#205 Q40000 R#200
G65 H03 P#205 Q#205 R39500 把Z值的开始切削点移到Z=0.5处(Z留0.5的加工余量) G1 X#204 Z#205 加工
G65 H02 P#200 Q#200 R5000 #200=#200+5 (增加5度)
G65 H84 P80 Q#204 R47990 判断X的值是否到48mm处,没有再回到70句继续加工
G65 H03 P#201 Q#201 R1500 增加X的加工余量。
准备再重新加工
G0 X49 Z1
G0 X#201 避免到加工后面时，进刀太慢
G65 H84 P70 Q#200 R85000 判断角度是否到85度，少于时，再重新加工一层。
（不加工到90度是让X有精加工的余量）
G0 X100 Z100 M05
M00 停车看加工粗加工的情况。
T0101 M3 S1000
G0 X0 Z3
G1 Z0 F100
G65 H01 P#200 Q0000
N80 G65 H31 P#204 Q48000 R#200
G65 H32 P#205 Q40000 R#200
G65 H03 P#205 Q#205 R40000 这里在Z=0处开始加工
G1 X#204 Z#205
G65 H02 P#200 Q#200 R1000 增加1度
G65 H84 P80 Q#200 R90000 这里要加工到90度
G0 X100 Z100 M05
T0100
M30。
