勘察报告的内容
勘察报告的内容
勘察报告的内容一、勘察报告的概述勘察报告是认真和详细地记录勘察成果和结果的文件。
它是勘察工作的要件之一，通常由专业的勘察人员编制。
通常情况下，这些报告包括被勘察地区的全貌和明细信息。
有了勘察报告，建筑师、工程师等就可以更准确地评估勘探区域的土壤类型、地质沉降等信息，从而更好地规划建筑设计、施工和维护。
二、勘察报告的内容勘察报告是勘察人员根据所勘察的地区获得的实际数据和信息，然后组织在一起的一个文件。
它应该包含以下内容：1. 目的和范围报告的开头部分应明确报告的目的和范围，以使读者了解勘察的目的和涵盖范围。
该部分还应包括勘察的地理位置和地质形成，以便满足建筑、工程师和其他利益相关者的需求。
2. 简述地形和地貌在报告中需要对勘察区域的自然地形和地貌进行详细说明。
这个部分的主要目的在于为勘察区域的土地使用规划提供支撑数据。
有关地形和地貌的详细信息还包括勘察区域的海拔高度。
3. 地质概况和勘察记录在这个部分，有关勘察区域的地质记录和勘察报告的操作过程需要被详细记录。
地质概况需要详细描述所观察到的岩石和土壤的种类，以及勘察区域的地质性质、构成和结构。
4. 地下水地下水对工程建设活动有极大的影响，因此这个部分需要详细记录地下水资源的情况，尤其是有关水位深度和水质的信息。
5. 水文地质水文地质是关于地下水及其水文特性的科学研究，通常是针对河流、湖泊等自然体系进行的。
在报告中，需要提供涉及河流、湖泊及其生态环境的信息。
6. 岩土工程学岩土工程学是在岩土体中安装和运行设备的科学。
由于不同的岩土类型和地质条件可以影响建筑物的稳定性、承受力和耐久性，因此岩土工程学是一项重要的研究领域。
在勘察报告中，需要详细描述涉及岩土工程学的所有信息。
7. 勘察结论和建议在报告中，需要总结勘察的结果并建议需要采取的措施和建筑设计。
这包括土壤类型、建筑物或设施的类型、密度等方面的建议。
三、勘察报告的重要性勘察报告对于确保建筑物安全，减少地质灾害等风险方面非常重要。
管线勘察报告范文
管线勘察报告范文一、勘察目的本次勘察旨在对勘察区域内现有的管线进行全面调查和记录，了解管线的种类、布局及存在的问题，为后续工程建设提供依据和参考。
二、勘察范围本次勘察范围为勘察区域内所有的土地和道路，包括主要道路、次要道路、街道、人行道和停车场等。
三、勘察内容1.管线种类和布局通过现场实地勘察和询问相关工作人员，确认了勘察区域内存在的管线种类和布局情况。
勘察区域内主要存在的管线种类包括给水管线、污水管线、天然气管线、通信电缆、电力线等。
这些管线在地下的布局情况不一，有些平行或垂直敷设，有些沿街敷设，有些埋深较浅，有些埋深较深。
2.管线现状和存在问题对勘察区域内的各个管线进行了详细的现状调查和评估。
发现了一些存在的问题，主要包括：部分管线老化严重，管道表面有明显腐蚀、破损，需要进行修复或更换；部分管线存在局部堵塞情况，需要进行疏通清理；部分管线埋深不符合规范要求，需要进行深埋或浅埋处理；部分管线存在交叉敷设情况，需要进行调整。
3.管线维护和保护根据勘察区域内管线的种类和现状，提出了相应的管线维护和保护建议。
建议在每年定期对管线进行巡检和检修，及时处理管线上的损坏或堵塞问题；对于老化严重的管线，建议进行更替，以确保管线的安全和正常运行；对于深埋或浅埋不合理的管线，建议进行合理的调整和修正，以确保管线埋深符合规范要求；对于交叉敷设的管线，建议进行重新布局，以避免潜在的安全隐患。
四、勘察结果根据对勘察区域内现有管线的全面调查和评估，得出以下结论：1.勘察区域内存在的管线种类包括给水管线、污水管线、天然气管线、通信电缆、电力线等。
2.勘察区域内的管线布局情况不一，有些平行或垂直敷设，有些沿街敷设，有些埋深较浅，有些埋深较深。
3.勘察区域内的一些管线存在老化、破损、堵塞等问题，需要进行维修和维护。
4.勘察区域内的一些管线的埋深不符合规范要求，需要进行调整和修正。
五、勘察建议基于勘察结果，提出以下建议：1.对于老化严重、破损或堵塞的管线，建议进行及时的修复或更换。
勘察报告的内容
1、报告的编制程序一项勘察任务在完成现场放点、测量、钻探、取样、原位测试、现场地质编录和实验室测试等前期工作的基础上，即转入资料整理工作，并着手编写勘察报告。
岩土工程勘察报告编写工作应遵循一定的程序，才干先后照应，顺当进行。
不然的话，常会浮现现场编录与实验资料的矛盾、图表间的矛盾、文图间的矛盾，改动起来费时费力，影响效率，影响质量。
通常的编制程序是：(1)外业和实验资料的汇集、检查和统计。
此项工作应于外业结束后即进行。
首先应检查各项资料是否齐全，特殊是实验资料是否出全，同时可编制测量成果表、勘察工作量统计表和勘探点(钻孔)平面位置图。
(2)对照原位测试和土工试验资料，校正现场地质编录。
这是一项很重要的工作，但往往被忽视，从而浮现野外定名与实验资料相矛盾，鉴定砂土的状态与原位测试和实验资料相矛盾。
例如：野外定名为黏土的，实验出来的塑性指数却<17；野外定名为细砂的，实验资料为中砂，其 0.25~0.5mm颗粒含量百分比达 50%以上；野外定为可塑状态粘性土的，实验出来的液性指数却<0；野外定为稍密状态的砂性土，标准贯入击数却<10 击；野外定为淤泥或者淤泥质土的，实验出的孔隙比却<1；野外定为硬塑粘性土的，标贯击数却<18 击……产生诸如此类的矛盾，或者由于野外分层深度和定名不许确，或者试验资料不许确，应找出原因，并修改校正，使野外对岩土的定名及状态鉴定与实验资料和原位测试数据相吻合。
(3)编绘钻孔工程地质综合柱状图。
(4)划分岩土地质层，编制分层统计表，进行数理统计。
地基岩土的分层恰当与否，直接关系到评价的正确性和准确性。
因此，此项工作必须按地质年代、成因类型、岩性、状态、风化程度、物理力学特征来综合考虑，正确地划分每一个单元的岩土层。
然后编制分层统计表，包括各岩土层的分布状态和埋藏条件统计表，以及原位测试和实验测试的物理力学统计表等。
最后，进行分层试验资料的数理统计，查算分层承载力。
地质勘察报告
地质勘察报告一、地质概况。
本次地质勘察的目标地区位于XX省XX市，地处山地与平原的交界处，地形复杂，地貌多样。
该地区属于典型的山地地貌，地势起伏较大，地质构造复杂，岩层分布不均匀，存在着一定的地质灾害隐患。
二、地质勘察范围。
本次地质勘察范围包括XX山脉及其周边地区，总面积约XXX平方公里。
在勘察过程中，我们对地质构造、岩层分布、地下水情况、地下矿产资源等进行了详细的调查和分析。
三、地质勘察结果。
1. 地质构造，经过勘察，发现该地区地质构造较为复杂，存在多条断裂带和褶皱带，地层倾角较大，存在滑坡、崩塌等地质灾害的风险。
2. 岩层分布，该地区岩层主要由花岗岩、片麻岩、页岩等组成，岩性较硬，具有较好的承载能力。
但在部分地区存在着岩层疏松、风化严重的情况，需要加强防护和支护工程。
3. 地下水情况，地下水资源较为丰富，但存在着地下水位较浅、水质较差的情况。
在工程建设过程中需要注意地下水的排水和防渗工作。
4. 地下矿产资源，在勘察范围内发现了煤炭、铁矿等矿产资源的存在，但资源储量较为有限，开采存在一定的技术难度。
四、地质灾害防治建议。
针对该地区存在的地质灾害隐患，我们提出了以下防治建议：1. 加强地质灾害监测和预警系统的建设，及时发现和预防地质灾害的发生。
2. 在工程建设中加强地基处理和支护工程，提高工程的抗震、抗滑、抗崩能力。
3. 加强对地下水的管理和保护，避免地下水资源的过度开采和污染。
4. 加强对矿产资源的开发利用，合理规划和布局矿区，减少对地质环境的破坏。
五、结论。
通过本次地质勘察，我们全面了解了目标地区的地质情况，提出了相应的防治建议。
希望相关部门和企业在未来的工程建设和资源开发中，能够充分考虑地质环境因素，做好防灾减灾工作，实现经济效益与生态效益的双赢。
工程勘察报告解释
工程勘察报告解释一、引言工程勘察报告是在工程勘察阶段完成的重要文件，它对于工程的设计、施工和监理起着关键的作用。
本文旨在对工程勘察报告进行解释和说明，以帮助读者更好地理解和应用该报告。
二、工程勘察报告的概述工程勘察报告是勘察单位对工程现场进行勘察后所形成的一份综合性报告，其中包含了详细的勘察数据和分析结果。
该报告是工程施工前的重要依据，能够为工程设计、施工和监理提供准确的基础数据和参考意见。
三、工程勘察报告的主要内容1. 项目概况工程勘察报告的第一部分是项目概况，主要包括工程的名称、位置、规模、工期、建设单位等基本信息。
此部分内容可以帮助读者快速了解工程的基本情况。
2. 勘察目的及任务该部分详细说明了工程勘察的目的和任务，明确了勘察的范围和要求。
勘察目的可能包括地质勘察、水文勘察、地下管线勘察等，任务包括数据采集、资料整理、现场勘测等。
3. 勘察方法和技术工程勘察报告还会介绍使用的勘察方法和技术，包括仪器设备、测量方法、采样方法等。
这些方法和技术的选择对于勘察结果的准确性和可靠性有着重要的影响。
4. 勘察结果分析该部分是工程勘察报告的核心内容，对勘察结果进行详细的分析和解释。
例如，地质勘察部分可能会描述不同土层的性质和稳定性分析；水文勘察部分可能会分析水源的储量和质量等。
5. 工程设计建议根据勘察结果的分析，工程勘察报告还会提出工程设计的建议和意见。
这些建议可能涉及地基处理、材料选择、施工工艺等方面，对于确保工程的顺利进行起着重要的指导作用。
6. 风险评估和风险防控在工程勘察报告中，还会对可能存在的风险进行评估和分析，并提出预防和控制措施。
这是为了尽量减少工程风险，保证工程的安全和稳定进行。
四、工程勘察报告的应用和意义1. 工程设计阶段工程勘察报告为工程设计提供了重要的依据和参考，设计人员可以根据报告中提出的建议和意见进行设计方案的制定。
2. 工程施工阶段施工单位可以根据工程勘察报告中的资料和数据，制定合理的施工方案，并进行现场的管理和施工。
勘察报告的内容
1.1勘察报告的文字部分
工程地质勘察报告的文字部分一般 包括前言、通论、专论和结论。 1.前言
前言是具体介绍勘察工作的任务要 求、采用的方法和所做工作的简况。为 了明确勘察的任务和意义，对拟建建筑 物的类型、规模及其重要性、勘察阶段 以及迫切要求解决的问题也应予以说明。
1.1勘察报告的文字部分
工程地质
1.2勘察报告的图表部分
1.2勘察报告的图表部分
5.现场原位测试图件 现场原位测试图件包括静力
载荷试验、静力触探试验、圆锥 动力触探试验、标准贯入试验、 十字板剪切试验、旁压试验、波 速测试等现场原位测试的成果图 件。
6.其他专门图件 对于特殊土、特殊地质条件
及专门性工程，根据各自的特殊 需要绘制相应的专门图件。
1.2勘察报告的图表部分
2.工程地质剖面图 工程地质剖面图是勘察报告最基
本的图件，它是表示勘察区域一定方 向垂直面上工程地质条件的断面图， 反映了某一勘探线地层沿竖向和水平 向的分布情况，但其纵向和横向比例 尺是不一样的，如图所示。
1.2勘察报告的图表部分
3.工程地质柱状图 工程地质柱状图是按测区露头和
1.1勘察报告的文字部分
4.结论 结论是在上述各部分的基础上，对任务书中所
提出的各项要求及实际工作中发现的各项工程地质 问题做出结论性的回答。结论必须明确具体，措辞 必须简练准确，不能模棱两可或含糊其词。此外， 结论中还应指出存在的问题及其解决2.通论 通论的任务是客观地阐述勘察
地区的工程地质条件，如自然地理 、区域地质、地形地貌、地质构造 、水文地质、不良地质现象及地震 基本烈度等。阐述的内容既要表明 勘察地区工程地质条件的特征及一 般规律，又要符合工程的要求，具 有明确的针对性。
工程勘察报告的主要内容
工程勘察报告的主要内容
1. 场地条件呀，这就好比房子的根基！你想想，要是场地情况都没搞清楚，那后面的工程还能靠谱吗？比如一个工地，它周边环境是怎样的，地质结构稳不稳定，这可太关键啦！
2. 岩土特性啊，这简直就像是了解一个人的性格！像那种软土、硬岩，它们都有各自的特点呢。
要是不深入研究，怎么能知道该用什么办法去应对呀！就好比遇到一个倔强的人，你得知道怎么和他打交道嘛！
3. 地下水情况，这可不是小事哟！它就像隐藏在地下的小怪兽。
要是不搞清楚它的活动规律，万一施工的时候冒出来捣乱咋办？像是某个地方的地下水特别丰富，不提前做好准备，那可就要出大麻烦啦！
4. 工程地质评价，这可是大法官呀！要给这个工程定个性呢。
它到底适不适合建在这里，能承受多大的压力，都得靠这个评价来判断。
比如说这个地方地质不错，但有一点点小瑕疵，那是不是得想办法克服呀！
5. 不良地质作用，这就是工程的敌人哟！像滑坡、泥石流这些，可得小心防备着。
要是不小心碰上了，可不是闹着玩的。
就像走在路上突然遇到坏人，得赶紧想办法应对呀！
6. 地震效应，这可是大考验呢！要是在地震活跃的地区，那可得好好研究下怎么抗震。
不然万一地震来了，工程岂不是要遭殃？好比应对一场大风暴，得提前做好准备呢！
7. 勘察结论和建议，这就是我们的法宝呀！综合前面所有的信息，给出最实用的办法。
到底该怎么建，要注意些什么，都在这里啦！就像医生给出的诊断书和治疗建议一样重要！
我觉得工程勘察报告的主要内容真的都超级重要呀，每个部分都不能忽视，都关系着工程的成败呢！。
工程地质知识：勘察报告主要包括哪些内容.doc
工程地质知识：勘察报告主要包括哪些内容
1.对基坑工程影响深度范围内的岩土层埋藏条件、分布和特性作出综合分析评价。
2.阐明地下水的埋藏情况、类型、水位及其变化幅度、与地表水间的联系以及土层的渗流条件。
3.提供基坑工程影响范围内的各岩土层物理、力学试验指标的统计值和计算参数的建议值。
4.阐明填土、暗浜、地下障碍物等浅层不良地质现象分布情况，评价对基坑工程的影响，并对设计、施工提出建议。
5.分析评价地下水位变化对周边环境的影响以及施工过程中可能形成的流土、管涌、坑底突涌等现象，并对设计、施工提出建议。
6.对支护方案选型、地下水控制方法、环境保护和监测提出建议。
7.勘察成果文件应附下列图件：
1）勘探点平面布置图。
2）工程地质柱状图。
3）工程地质剖面图。
4）室内土（水）试验成果图表。
5）原位测试成果图表。
6）其他所需的成果图表，如暗浜分布、地下障碍物分布图等。
勘察设计报告
勘察设计报告
勘察设计报告是指在进行工程勘察工作过程中所形成的设计报告。
它是根据实地勘察和资料调查所获得的工程相关数据、现场要求和技术标准，结合设计要求进行综合分析和研究而形成的书面报告。
勘察设计报告的主要内容包括以下几个方面：
1. 工程概况：对待勘察工程的基本情况进行说明，包括工程名称、地理位置、工程规模、用途等。
2. 勘察目的：阐明为什么要进行此次工程勘察，勘察的目的和任务。
3. 勘察范围：明确勘察的范围，包括勘察区域、勘察内容和勘察对象等。
4. 勘察方法：描述勘察过程中所采用的方法和工具，包括采样、测试、测量等。
5. 勘察结果：对勘察过程中所获取的数据和资料进行整理和分析，形成具体的勘察结果。
6. 技术要求：根据勘察结果和设计要求，提出相应的技术要求和设计指标。
7. 设计方案：根据勘察结果和技术要求，进行设计方案的制定
和选择，包括结构设计、工艺流程等。
8. 经济评价：对设计方案的经济性进行评价，包括预算、投资和效益等。
9. 拟定建议：根据勘察结果和设计方案，提出具体的建议和改进意见。
10. 勘察设计报告的编制：对勘察设计报告的编制要求进行说明，包括格式、组织结构、文字表述等。
总之，勘察设计报告是工程勘察的重要成果之一，通过对现场勘察和数据分析，为工程的设计提供了依据和参考，具有重要的指导意义和决策价值。
现场勘察报告
现场勘察报告一、背景介绍。
本报告对某工地进行了现场勘察，旨在全面了解工地现状，为后续施工提供参考依据。
二、勘察地点。
本次勘察地点位于某市某区某路某号，总占地面积约10000平方米，为一处工业用地。
三、勘察内容。
1. 地质环境，对地质构造、地质岩层、地下水位等进行了详细勘察，以评估地质情况对工程施工的影响。
2. 土地利用，对周边土地利用情况进行了调查，包括土地性质、土地所有权、土地规划等，以确定工地用地是否符合规划要求。
3. 周边环境，对周边环境进行了全面观察，包括交通情况、周边建筑物、自然环境等，以评估施工对周边环境的影响。
4. 基础设施，对工地周边基础设施进行了调查，包括供水、供电、排水等情况，以评估工地基础设施是否满足施工需要。
5. 安全隐患，对工地存在的安全隐患进行了排查，包括地质灾害、建筑物稳定性等，以确保施工过程中的安全。
四、勘察结果。
1. 地质环境，工地地质构造较为稳定，地下水位较浅，对施工影响较小。
2. 土地利用，工地用地符合规划要求，土地所有权清晰，可进行合法开发利用。
3. 周边环境，交通便利，周边建筑物结构稳定，自然环境良好，对施工影响较小。
4. 基础设施，工地周边基础设施完善，供水、供电、排水等均能满足施工需要。
5. 安全隐患，工地存在的安全隐患较少，可通过合理措施进行有效控制。
五、建议。
根据以上勘察结果，建议在施工前加强对地质环境的监测，合理规划土地利用，加强基础设施建设，严格控制安全隐患，确保施工过程安全、顺利进行。
六、总结。
本次现场勘察全面、细致，为后续工程施工提供了重要参考依据，也为工地的合理开发利用提供了有力支持。
希望相关部门能根据本报告提出的建议，做好后续工作，确保工程顺利进行。
工程地质勘察报告包括哪些内容
工程地质勘察报告包括哪些内容：勘察工程地质包括报告内容公路工程地质勘察报告施工勘察报告主要内容成都地质勘察报告篇一：地勘报告包含内容工程地质勘察报告包括哪些内容？(1)勘察目的、要求和任务；(2)拟建工程概述；(3)勘察方法和勘察任务布置；(4)场地地形、地貌、地层、地质构造、岩土性质、地下水、不良地质现象的描述与评价；(5)场地稳定性和适宜性的评价；(6)岩土参数的分析与选用；(7)岩土利用、整治、改造方案；(8)工程施工和使用期间可能发生的岩土工程问题的预测、监控和预防措施的建议；(9)必要的图件。
篇二：工程地质勘察报告重庆市城投公租房建设有限公司经开区公共租赁住房项目（一、二组团）工程地质勘察报告（一次性勘察）重庆市勘测院二○一二年十一月重庆市城投公租房建设有限公司经开区公共租赁住房项目（一、二组团）工程地质勘察报告院长：总工程师：项目负责：参与人员：报告编写：审核：（一次性勘察）陈翰新教授级高工注册岩土工程师冯永能教授级高工注册号：何忠良工程师注册岩土工程师注册号：何忠良、陈小平、陈永川、李沙、朱维、任亚飞陈小平高级工程师注册岩土工程师江景雄教授级高工注册号：重庆市勘测院建设部勘察综合类甲级证书号：311018-KJ二○一二年十一月. .目录4.2 环境边坡稳定性评价 (13)4.3 基坑边坡稳定性评价 (16)4.4 小区道路.................................................................................................... ........... 24 4.5 地基持力层及基础型式的选择........................................................................... 24 4.6 场地施工建议.................................................................................................... ... 24 4.7 嵌岩桩的成孔条件评价 (24)1 前言 (1)1.1任务由来与工程概况 (1)1.2 以往工作程度与前人研究成果............................................................................. 2 1.3目的与任务.................................................................................................... ........... 2 1.4勘察等级.................................................................................................... ............... 2 5 结论与建议. (26)1.5勘察依据和执行的技术标准.................................................................................. 2 1.6勘察工作布置原则...................................................................................................3 1.7勘察完成工作量.................................................................................................... ... 3 1.8质量评述及说明.................................................................................................... (3)2工程地质条件 (4)2.1 行政区划及交通现状 (4)2.2 气象与水文.................................................................................................... .......... 4 2.3 地形地貌.................................................................................................... .............. 4 2.4 地质构造.................................................................................................... .............. 5 2.5 地层岩性.................................................................................................... .............. 5 2.6 水文地质条件.......................................................................................................... 6 2.7 不良地质现象.................................................................................................... ...... 7 2.8 地震.................................................................................................... ...................... 7 2.9 相邻构筑物影响.................................................................................................... .. 73岩土物理力学特征 (8)3.1 岩石室内试验参数统计......................................................................................... 8 3.2土样试验成果汇总统计.......................................................................................... 8 3.3标准贯入试验成果统计.......................................................................................... 8 3.4水、土腐蚀性评价...................................................................................................9 3.5原位测试.................................................................................................... ............... 9 3.6岩体基本质量等级...................................................................................................9 3.7 地震效应评价........................................................................................................ 10 3.8岩土参数选用与建议 (11)4 场地工程地质评价 (13)4.1 场地稳定性及建筑适宜性评价 (13)附图：1. 勘探点平面位置图2. 工程地质剖面图3. 钻孔柱状图：500 ：200 ：200张69张228孔1 1 1 11 前言1.1任务由来与工程概况为加快城市发展，解决民生问题，重庆市城投公租房建设有限公司（甲方）在经开区拟修建经开区公共租赁住房项目，该项目位于经开区长生镇乐天村和桃花店村。
工程地质勘察报告包括哪些内容
工程地质勘察报告包括哪些容：勘察工程地质包括报告容公路工程地质勘察报告施工勘察报告主要容地质勘察报告篇一：地勘报告包含容工程地质勘察报告包括哪些容？(1)勘察目的、要求和任务；(2)拟建工程概述；(3)勘察方法和勘察任务布置；(4)场地地形、地貌、地层、地质构造、岩土性质、地下水、不良地质现象的描述与评价；(5)场地稳定性和适宜性的评价；(6)岩土参数的分析与选用；(7)岩土利用、整治、改造方案；(8)工程施工和使用期间可能发生的岩土工程问题的预测、监控和预防措施的建议；(9)必要的图件。
篇二：工程地质勘察报告市城投公租房建立XX经开区公共租赁住房工程〔一、二组团〕工程地质勘察报告〔一次性勘察〕市勘测院二○一二年十一月市城投公租房建立XX经开区公共租赁住房工程〔一、二组团〕工程地质勘察报告院长：总工程师：工程负责：参与人员：报告编写：〔一次性勘察〕翰新教授级高工注册岩土工程师冯永能教授级高工注册号：何忠良工程师注册岩土工程师注册号：何忠良、小平、、沙、朱维、任亚飞小平高级工程师注册岩土工程师江景雄教授级高工注册号：重庆市勘测院建立部勘察综合类甲级证书号：311018-KJ二○一二年十一月. .目录4.2 环境边坡稳定性评价........................................................................................... 13 4.3 基坑边坡稳定性评价 (16)4.4 小区道路 (24)4.5 地基持力层及根底型式的选择........................................................................... 24 4.6 场地施工建议....................................................................................................... 24 4.7 嵌岩桩的成孔条件评价 (24)1 前言 (1)1.1任务由来与工程概况............................................................................................... 1 1.2 以往工作程度与前人研究成果.. (2)1.3目的与任务............................................................................................................... 2 1.4勘察等级................................................................................................................... 2 5 结论与建议. (26)1.5勘察依据和执行的技术标准.................................................................................. 2 1.6勘察工作布置原那么................................................................................................... 3 1.7勘察完成工作量....................................................................................................... 3 1.8质量评述及说明 (3)2工程地质条件 (4)2.1 行政区划及交通现状............................................................................................. 4 2.2 气象与水文.. (4)2.3 地形地貌 (4)2.4 地质构造 (5)2.5 地层岩性 (5)2.6 水文地质条件.......................................................................................................... 6 2.7 不良地质现象.......................................................................................................... 7 2.8 地震..........................................................................................................................7 2.9 相邻构筑物影响 (7)3岩土物理力学特征 (8)3.1 岩石室试验参数统计......................................................................................... 8 3.2土样试验成果汇总统计.......................................................................................... 8 3.3标准贯入试验成果统计.......................................................................................... 8 3.4水、土腐蚀性评价................................................................................................... 9 3.5原位测试. (9)3.6岩体根本质量等级................................................................................................... 9 3.7 地震效应评价........................................................................................................10 3.8岩土参数选用与建议 (11)4 场地工程地质评价 (13)4.1 场地稳定性及建筑适宜性评价 (13)附图：1. 勘探点平面位置图2. 工程地质剖面图3. 钻孔柱状图：500 ：200 ：20069 228孔1 1 1 11 前言1.1任务由来与工程概况为加快城市开展，解决民生问题，市城投公租房建立XX〔甲方〕在经开区拟修建经开区公共租赁住房工程，该工程位于经开区长生镇乐天村和桃花店村。
工程勘察报告
工程勘察报告
根据我对工程勘察的了解，工程勘察报告主要包括以下几个方面的内容：背景介绍、勘察目的、勘察范围、勘察方法、勘察结果、工程建议等。
首先，背景介绍部分需要对勘察项目的背景进行简要说明，包括项目的名称、地理位置以及规模等基本信息。
同时还需要提及项目的背景和目的，为后面的勘察工作做好铺垫。
接下来是勘察目的的说明。
在这一部分，需要明确指出本次勘察的目的和目标，比如是否是为了建设新的工程项目，还是对现有工程进行改造和维护。
然后是勘察范围的确定。
在这一部分，需要详细列出本次勘察的范围，包括所涉及的地域范围、勘察的对象以及勘察的内容等。
接下来是勘察方法的选择和说明。
在这一部分，需要详细说明本次勘察所采用的方法和技术手段，包括对地质地貌、土壤水文、地下水、固体废弃物等方面的勘察方法。
然后是勘察结果的呈现。
在这一部分，需要对本次勘察的结果进行客观、详尽地记录和描述。
包括但不限于地质地貌情况、土壤和水文特征、地下水质量等。
最后是工程建议。
在这一部分，需要根据勘察结果，提出针对性的工程建议，包括对工程的选址、设计、施工和维护等方面
的建议。
总而言之，工程勘察报告是对一项工程项目进行广泛而深入的勘察和研究的结果的总结和呈现。
它不仅需要对勘察的过程和方法进行详细的描述，还需要提供具体的勘察结果和工程建议，以供后续的工程设计和施工参考。
工程地质勘察报告
工程地质勘察报告
工程地质勘察报告是指对某一工程项目的地质情况进行详细调查和分析后形成的报告。
该报告主要包括以下内容：
1. 背景介绍：对工程项目的背景和目的进行介绍，包括项目的地理位置、规模、用途等。
2. 勘察目的和范围：明确本次工程地质勘察的目的和范围，包括勘察的区域范围、工程性质、所需资料等。
3. 地质概况：在该部分中，需要对勘察区域的地质概况进行详细描述，包括地质构造、岩性、地层分布、水文地质情况等。
4. 勘察方法与过程：介绍本次勘察采用的方法和过程，包括野外调查、地质钻探、岩芯分析、地球物理勘探等。
5. 勘察结果与分析：根据勘察数据和研究成果，对勘察区域的地质情况进行综合分析，分析可能存在的地质灾害风险，提出相关建议。
6. 工程地质评价与分类：对勘察区域进行工程地质评价，包括地质灾害风险评估、岩土工程特性分析等，对可能出现的问题进行预测和预防。
7. 勘察结论与建议：根据对勘察区域的综合分析和评价，提出工程的可行性、建设条件和建议，为工程项目的实施提供技术支持。
8. 附录：包括地质图、测绘图、勘察报告中使用的数据和图表等。
工程地质勘察报告是工程项目可行性研究和设计阶段的重要参考文件，为项目的安全、经济、可持续发展提供必要的技术支持和决策依据。
工程勘察报告包括
工程勘察报告包括1. 引言工程勘察报告是在工程建设前进行的一项重要调查和研究工作，旨在确定土地、地质地貌、水文气象、地下水位等与工程建设相关的基本信息，为工程设计、施工和管理提供科学依据。
本报告旨在介绍工程勘察报告的概念、目的、范围和主要内容。
2. 报告概述工程勘察报告是工程勘察的结果，通常由专业工程勘察机构编制。
报告的主要目的是对施工工期、设计方案、工程造价等进行合理评估和控制。
报告应包括以下几个方面的内容：2.1 勘察区域描述描述工程勘察的区域范围，包括地理位置、地形地貌、气候特点等，为后续的勘察工作提供参考。
2.2 勘察原因和目的说明为何进行此次工程勘察，以及勘察的目的是什么，例如确定工程建设的可行性、评估工程风险等。
2.3 勘察方法和过程详细描述所采用的勘察方法和勘察过程，包括采样测试方法、数据分析方法等。
确保勘察工作的科学性和可靠性。
2.4 勘察数据分析和评价根据采集到的勘察数据进行分析和评价，包括地质地貌特征、土壤性质、地下水位等内容，用于判断工程建设的可行性以及可能存在的风险。
2.5 结论和建议给出基于勘察结果的工程建设结论和建议，包括设计方案的调整、施工工期的安排、材料的选择等，确保工程建设的顺利进行。
3. 主要内容3.1 土地状况调查对工程建设用地进行详细调查和测量，包括土地的面积、边界、地形地貌、土地利用现状等。
为工程建设提供土地基础信息。
3.2 地质地貌调查对工程区域的地质构造、地质岩性、地震活动等进行调查和分析，为工程建设提供地质基础信息。
同时，评估可能存在的地质灾害风险。
3.3 水文气象调查对工程区域的降水情况、气温变化、风力等气候气象因素进行调查和分析，为工程建设提供气象基础信息。
同时，评估可能存在的气象灾害风险。
3.4 地下水位调查对工程区域的地下水位进行调查和测量，包括地下水位的深度、水质信息等。
为工程建设提供地下水基础信息，确保工程建设对地下水的影响程度。
3.5 工程建设风险评估根据勘察数据和分析结果，对工程建设可能面临的风险进行评估，如地质灾害风险、气象灾害风险、地下水位变化对工程的影响等，为工程建设提供风险控制措施。
地质勘察报告
地质勘察报告
地质勘察报告是根据对某一地区或工程项目进行综合地质调查和研究的结果，包括该地区的岩层情况、地层结构、地质构造、地下水位和水文地质情况、地下矿产资源情况、地质灾害风险等信息。
报告的目的是为实施工程项目提供科学依据，评估地质风险和确定施工方案。
地质勘察报告通常包括以下内容：
1. 引言：包括编写背景、研究目的和范围。
2. 区域地质概况：对勘察区域的地质特征进行描述，包括地层划分、构造特征、岩性分布等。
3. 勘察方法和数据分析：描述勘察所采用的方法、工具和技术，以及对数据的处理和分析过程。
4. 地下水情况：描述地下水位、水质、水文地质特征和水源特点，评估地下水资源开发潜力。
5. 地质灾害评价：对地质灾害风险进行评估，包括地质灾害种类、潜在危险性、影响范围等。
6. 地质矿产资源评价：评估勘察区域的地质矿产资源潜力和开发价值，包括矿产类型、储量估计等。
7. 工程建议：根据勘察结果和评估分析，提出相关工程建议和
施工方案，包括地质环境保护措施、地质条件下的工程设计和施工方法等。
8. 结论：总结勘察的主要发现和结果，并提出未来研究和工程实施的建议。
地质勘察报告的编写需严格按照相关规范和标准进行，以确保报告的准确性和可靠性。
同时，报告应根据具体需求进行编写，以满足工程项目的要求。
地质勘察报告
地质勘察报告
地质勘察报告是地质勘察工作完成后所形成的文件，详细记录了勘察区域的地质情况、地质构造、地质变化以及可能存在的地质灾害等内容。
地质勘察报告主要包括以下内容：
1. 勘察区域的地理位置和范围说明：说明被勘察地区的具体位置和范围。
2. 勘察目的和任务：阐述地质勘察的目的和任务，例如为土地开发、基础建设、工程规划等提供科学依据。
3. 勘察方法和技术：描述进行勘察的具体方法和使用的技术设备，如地质钻探、地球物理勘察、遥感技术等。
4. 勘察结果：详细描述勘察区域的地质情况，包括岩层的性质、分布特征、厚度、倾角等参数。
同时，还要分析地下水的分布情况、地壳运动的构造特征、地震活动性等地质因素。
5. 地质灾害评价：根据勘察结果，评估勘察区域可能存在的地质灾害风险，如地滑、泥石流、地震等。
6. 地质评价和利用建议：根据勘察结果，对地质条件进行评价，提出开发利用建议，包括土地利用规划、建筑物布局、工程建设等方面的建议。
7. 勘察总结和建议：对整个勘察过程进行总结，并提出下一步的勘察方向和改进建议。
地质勘察报告是指导工程规划和设计的重要依据，也是保障工程施工安全的基础文件。
因此，地质勘察报告的编制需要精确详细、科学严谨，确保提供准确可靠的地质信息，并对可能出现的地质灾害进行合理评估和风险防范建议。
工程勘察报告
工程勘察报告一、项目概况。
本次工程勘察的项目位于XX市XX区，总占地面积约XXX平方米，是一处新建的商业综合体项目。
该项目地理位置优越，交通便利，周边商业氛围浓厚，是一个极具发展潜力的地段。
二、勘察目的。
本次勘察的主要目的是为了解该地块的地质情况、地下水情况、地基承载能力等，为后续的设计和施工提供科学依据，确保项目的顺利进行。
三、勘察内容。
1. 地质勘察，通过现场地质勘察和取样分析，了解地下岩层、土质情况，掌握地质构造、地层分布等信息。
2. 地下水勘察，对地下水位、水质、水文地质等进行调查分析，评估地下水对工程建设和运行的影响。
3. 地基承载能力勘察，利用静力触探、动力触探等技术手段，测试地基土的承载能力，为地基设计提供依据。
四、勘察结果。
1. 地质情况，经过勘察分析，该地块地质构造较为稳定，地层分布均匀，适宜进行地基基础工程。
2. 地下水情况，地下水位较深，水质优良，对工程建设和运行影响较小。
3. 地基承载能力，地基土承载能力良好，符合设计要求。
五、勘察建议。
1. 在后续设计中，应根据地质情况合理选择地基处理方案，确保工程安全可靠。
2. 针对地下水情况，建议在设计中合理布置排水系统，防止地下水对工程造成不利影响。
3. 地基承载能力良好，可根据勘察结果合理确定地基基础结构，确保工程稳定性。
六、总结。
通过本次工程勘察，对项目地块的地质、地下水、地基承载能力等情况有了全面的了解，为后续的设计和施工提供了重要的参考依据。
同时，也为工程的顺利进行奠定了坚实的基础。
以上就是本次工程勘察的报告内容，希望能够对相关工作提供帮助，谢谢！。
施工勘察报告
施工勘察报告
根据施工勘察的结果，以下是报告的主要内容：
1. 项目概述：介绍施工项目的基本信息，包括项目名称、地点、规模、建筑物类型等。
2. 土壤勘察：对施工地点进行土壤勘察，包括土层分析、土质检测、承载力评估等。
根据勘察结果，评估土壤的稳定性和适宜性。
3. 地质勘察：对施工地点进行地质勘察，包括地质构造、地下水位、地下岩石等情况的调查分析。
评估地质状况对施工的影响。
4. 建筑物现状勘察：对现有建筑物进行勘察，包括建筑物的结构状况、已有设备和管线的位置和状况等。
根据勘察结果，评估建筑物的可靠性和是否需要进行加固。
5. 环境影响评估：对施工项目可能对周围环境造成的影响进行评估，包括噪音、尘土、振动等方面的调查和分析。
提出环境保护和减少不良影响的建议。
6. 施工条件评估：对施工现场的条件进行评估，包括场地规划、交通状况、供水供电等。
根据评估结果，提出施工时需注意的问题和改进措施。
7. 安全评估：对施工过程中可能存在的安全隐患进行评估，包
括高处作业、施工机械使用、材料储存等方面。
提出安全措施和预防措施。
8. 经济评估：对施工项目的经济可行性进行评估，包括成本估算、预算分析、施工周期等。
提出经济方面的建议和措施。
9. 建议和总结：根据勘察结果和评估分析提出建议，总结施工项目的主要问题和注意事项。
施工勘察报告旨在提供施工前的全面信息，为项目的顺利进行和风险的管理提供参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

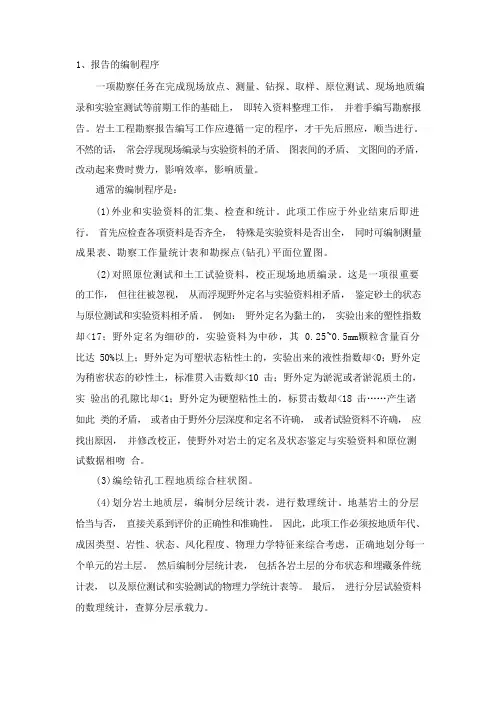

1、报告的编制程序一项勘察任务在完成现场放点、测量、钻探、取样、原位测试、现场地质编录和实验室测试等前期工作的基础上，即转入资料整理工作，并着手编写勘察报告。
岩土工程勘察报告编写工作应遵循一定的程序，才能前后照应，顺当进行。
不然的话，常会出现现场编录与实验资料的矛盾、图表间的矛盾、文图间的矛盾，改动起来费时费力，影响效率，影响质量。
通常的编制程序是：（1）外业和实验资料的汇集、检查和统计。
此项工作应于外业结束后即进行。
首先应检查各项资料是否齐全，特别是实验资料是否出全，同时可编制测量成果表、勘察工作量统计表和勘探点（钻孔）平面位置图。
（2）对照原位测试和土工试验资料，校正现场地质编录。
这是一项很重要的工作，但往往被忽视，从而出现野外定名与实验资料相矛盾，鉴定砂土的状态与原位测试和实验资料相矛盾。
例如：野外定名为粘土的，实验出来的塑性指数却<17；野外定名为细砂的，实验资料为中砂，其0.25～0.5ｍｍ颗粒含量百分比达50%以上；野外定为可塑状态粘性土的，实验出来的液性指数却<0；野外定为稍密状态的砂性土，标准贯入击数却<10击；野外定为淤泥或淤泥质土的，实验出的孔隙比却<1；野外定为硬塑粘性土的，标贯击数却<18击……产生诸如此类的矛盾，或由于野外分层深度和定名不准确，或试验资料不准确，应找出原因，并修改校正，使野外对岩土的定名及状态鉴定与实验资料和原位测试数据相吻合。
（3）编绘钻孔工程地质综合柱状图。
（4）划分岩土地质层，编制分层统计表，进行数理统计。
地基岩土的分层恰当与否，直接关系到评价的正确性和准确性。
因此，此项工作必须按地质年代、成因类型、岩性、状态、风化程度、物理力学特征来综合考虑，正确地划分每一个单元的岩土层。
然后编制分层统计表，包括各岩土层的分布状态和埋藏条件统计表，以及原位测试和实验测试的物理力学统计表等。
最后，进行分层试验资料的数理统计，查算分层承载力。
（5）编绘工程地质剖面图和其它专门图件。
6）编写文字报告。
按以上顺序进行工作可减少重复，提高效率；避免差错，保证质量。
在较大的勘察场地或地质地貌条件比较复杂的场地，应分区进行勘察评价。
2、报告论述的主要内容报告应叙述工程项目、地点、类型、规模、荷载、拟采用的基础形式；工程勘察的发包单位、承包单位；勘察任务和技术要求；勘察场地的位置、形状、大小；钻孔的布置者和布置原则，孔位和孔口标高的测量方法以及引测点；施工机具、仪器设备和钻探，取样及原位测试方法；勘察的起止时间；完成的工作量和质量评述；勘察工作所依据的主要规范、规程；其它需要说明的问题。
报告应附勘探点（钻孔）平面位置图、勘探点测量成果表和勘察工作量表。
倘若勘察工作量少，可只附图而省去表。
一个完整的岩土工程勘察报告，由下面几部分组成。
2.1地质地貌概况地质地貌决定了一个建筑工地的场地条件和地基岩土条件，应从以下三个方面加以论述：（1）地质结构。
主要阐述的内容是：地层（岩石）、岩性、厚度；构造形迹，勘察场地所在的构造部位；岩层中节理、裂隙发育情况和风化、破碎程度。
由于勘察场地大多地处平原，应划分第四系的成因类型，论述其分布埋藏条件、土层性质和厚度变化。
（2）地貌。
包括勘察场地的地貌部位、主要形态、次一级地貌单元划分。
如果场地小且地貌简单，应着重论述地形的平整程度、相对高差。
（3）不良地质现象。
包括勘察场地及其周围有无滑坡、崩塌、塌陷、潜蚀、冲沟、地裂缝等不良地质现象。
如在碳酸盐岩类分布区，则要叙述岩溶的发育及其分布、埋藏情况。
如果勘察场地较大，地质地貌条件较复杂，或不良地质现象发育，报告中应附地质地貌图或不良地质现象分布图；如场地小且地质地貌条件简单又无不良地质现象，则在前述钻孔位置平面图上加地质地貌界线即可。
当然，倘若地质地貌单一，则可免绘界线。
2.2地基岩土分层及其物理力学性质这一部分是岩土工程勘察报告着重论述的问题，是进行工程地质评价的基础。
下面介绍分层的原则和分层叙述的内容。
（1）分层原则。
土层按地质时代、成因类型、岩性、状态和物理力学性质划分；岩层按岩性、风化程度、物理力学性质划分。
厚度小、分布局限的可作夹层处理，厚度小而反复出现可作互层处理。
（2）分层编号方法。
常见三种编号法：第一，从上至下连续编号，即①、②、③……层。
这种方法一目了然，但在分层太多而有的层位分布不连续时，编号太多显得冗繁；第二，土层、岩层分别连续编号，如土层ⅰ-1、ⅰ-2、ⅰ-3……；岩层ⅱ-1、ⅱ-2、ⅱ-3……；第三，按土、石大类和土层成因类型分别编号。
如某工地填土1；冲积粘土2-1、冲积粉质粘土2-2，冲积细砂2-3；残积可塑状粉质粘土3-1、残积硬塑状粉质粘土3-2；强风化花岗岩4-1，中风化花岗岩4-2，微风花岗岩4-3.第二、三种编法有了分类的概念，但由于是复合编号，故而在报告中叙述有所不便。
目前，大多数分层是采用第一种方法，并已逐步地加以完善。
总之，地基岩土分层编号、编排方法应根据勘察的实际情况，以简单明了，叙述方便为原则。
此外，详勘和初勘，在同一场地的分层和编号应尽量一致，以便参照对比。
（3）分层叙述内容。
对每一层岩土，要叙述如下的内容：①分布：通常有“普遍”、“较普遍”、“广泛”、“较广泛”、“局限”、“仅见于”等用语。
对于分布较普遍和较广泛的层位，要说明缺失的孔段；对于分布局限的层位，则要说明其分布的孔段。
②埋藏条件：包括层顶埋藏深度、标高、厚度。
如场地较大，分层埋深和厚度变化较大，则应指出埋深和厚度最大、最小的孔段。
③岩性和状态：土层，要叙述颜色、成分、饱和度、稠度、密实度、分选性等；岩层，要叙述颜色、矿物成分、结构、构造、节理裂隙发育情况、风化程度、岩心完整程度；裂隙的发育情况，要描述裂隙的产状、密度、张闭性质、充填情况；关于岩心的完整程度，除区分完整、较完整、较破碎、破碎和极破碎外，还应描述岩心的形状，即区分出长柱状、短柱状、饼状、碎块状等。
④取样和实验数据：应叙述取样个数、主要物理力学性质指标。
尽量列表表示土工实验结果，文中可只叙述决定土层力学强度的主要指标，例如填土的压缩模量、淤泥和淤泥质土的天然含水量、粘性土的孔隙比和液性指数、粉土的孔隙比和含水量、红粘土的含水比和液塑比。
对叙述的每一物理力学指标，应有区间值、一般值、平均值，最好还有最小平均值、最大平均值，以便设计部门选用。
⑤原位测试情况：包括试验类别、次数和主要数据。
也应叙述其区间值、一般值、平均值和经数理统计后的修正值。
⑥承载力：据土工试验资料和原位测试资料分别查算承载力标准值，然后综合判定，提供承载力标准值的建议值。
2.3地下水简述地下水是决定场地工程地质条件的重要因素。
报告中必须论及：地下水类型，含水层分布状况、埋深、岩性、厚度，静止水位、降深、涌水量、地下水流向、水力坡度；含水层间和含水层与附近地表水体的水力联系；地下水的补给和排泄条件，水位季节变化，含水层渗透系数，以及地下水对混凝土的侵蚀性等。
对于小场地或水文地质条件简单的勘察场地，论述的内容可以简化。
有的内容，如水位季节变化，并非在较短的工程勘察期间能够查明，可通过调查访问和搜集区域水文资料获得。
地下水对混凝土的侵蚀性，要结合场地的地质环境，根据水质分析资料判定。
应列出据以判定的主要水质指标，即ｐｈ、ｈｃｏ-3、ｓｏ2-4、侵蚀ｃｏ2的分析结果。
2.4场地稳定性场地稳定性评价主要是选址和初勘阶段的任务。
应从以下几个方面加以论述：（1）场地所处的地质构造部位，有无活动断层通过，附近有无发震断层。
（2）地震基本烈度，地震动峰值加速度。
（3）场地所在地貌部位，地形平缓程度，是否临江河湖海，或临近陡崖深谷。
（4）场地及其附近有无不良地质现象，其发展趋势如何。
（5）地层产状，节理裂隙产状，地基土中有无软弱层或可液化砂土。
（6）地下水对基础有无不良影响。
报告对场地稳定性作出评价的同时，应对不良地质作用的防治，增强建筑物稳定性方面的措施提供建议。
2.5其他专门要求论述的问题对于设计部门提出的一些专门问题，报告应予以论述，如饱和砂土的震动液化、基坑排水量计算、动力机器基础地基刚度的测定、桩基承载力计算、软弱地基处理、不良地质现象的防治，等等。
2.6结论与建议结论是勘察报告的精华，它不是前文已论述的重复归纳，而是简明扼要的评价和建议。
一般包括以下几点：（1）对场地条件和地基岩土条件的评价。
（2）结合建筑物的类型及荷载要求，论述各层地基岩土作为基础持力层的可能性和适宜性。
（3）选择持力层，建议基础形式和埋深。
若采用桩基础，应建议桩型、桩径、桩长、桩周土摩擦力和桩端土承载力标准值。
（4）地下水对基础施工的影响和防护措施。
（5）基础施工中应注意的有关问题。
（6）建筑是否作抗震设防。
（7）其它需要专门说明的问题。
以上7个方面的内容，并非所有的勘察报告都要面面俱到，一一罗列。
由于场地和地基岩土的差异、建筑类型的不同和勘察精度的高低，不同项目的勘察报告反映的侧重点当然有所不同。
一般来说，上列概述、地基岩土分层及其物理力学性质、地下水简述和结论与建议等四项，是每个勘察报告必须叙述的内容。
总之，要根据勘察项目的实际情况，尽量做到报告内容齐全、重点突出、条理通顺、文字简练、论据充实、结论明确、简明扼要、合理适用。
3、图表编制要点3.1 主要图件（1）勘探点（钻孔）平面位置图。
表示的主要内容：①建筑平面轮廓；②钻孔类别、编号、深度和孔口标高；应区分出技术孔、鉴别孔、抽水试验孔、取水样孔、地下水动态观测孔、专门试验孔（如孔隙水压力测试孔）；③剖面线和编号：剖面线应沿建筑周边，中轴线、柱列线、建筑群布设；较大的工地，应布设纵横剖面线；④地质界线和地貌界线；⑤不良地质现象、特征性地貌点；⑥测量用的坐标点、水准点或特征地物；⑦地理方位。
对于较小的场地，一般仅表示①、②、③、⑥、⑦五项内容。
标注地理方位的最大优点在于文中叙述有关位置时方便。
此图一般在甲方提供的建筑平面图上补充内容而成。
比例尺一般采用（1∶200）～（1∶1000）。
（2）钻孔工程地质综合柱状图。
钻孔柱状图的内容主要有地层代号、岩土分层序号、层顶深度、层顶标高、层厚、地质柱状图、钻孔结构、岩心采取率、岩土取样深度和样号、原位测试深度和相关数据。
在地质柱状图上，第四系与下伏基岩应表示出不整合接触关系。
在柱状图的上方，应标明钻孔编号、坐标、孔口标高、地下水静止水位埋深、施工日期等。
柱状图比例尺一般采用1∶100或1∶200.（3）工程地质剖面图。
此图是作为地基基础设计的主要图件。
其质量好坏的关键在于：剖面线的布设是否恰当；地基岩土分层是否正确；分层界线，尤其是透镜体层、岩性渐变线的勾连是否合理；剖面线纵横比例尺的选择是否恰当。
关于剖面线的布设和地基岩土分层原则，此前已论及，不再赘述。
