等高线的绘制
等高线的绘制方法
等高线的绘制方法等高线是地形图上表示地形地貌特征的重要记号，它是根据特定的高程范围，在指定区域内沿着特定的高程过程画出的曲线图。
它可以清楚地反映出某一高程等级的地形形态状况，被称为地形图上的“表情符号”。
等高线的绘制也是地形图制作的重要环节，一般通过计算机来生成等高线。
具体的绘制方法如下：（一）数据准备。
首先要准备必要的原始数据，一般是测量得到的地形高程数据，或者是测量得到的数据表，以及制图的相关参数。
（二）绘图参数的确定。
首先要确定制图的高程范围，即所要表示的高程范围，制图时一般以递增的方式来表示，如200m， 300m，400m…等。
同时，需要确定地形等高线的技术参数，比如等高线步长和间断步长等。
（三）数据插值。
在此阶段，将原始数据按照一定的模式进行插值处理，以实现数据之间的线性插补，使原始数据变成足够多的数据点，从而实现更加准确的等高线绘制。
（四）分区等高线的绘制。
在插值处理之后，基于预先确定的绘图参数，开始将数据点拟合成相应的等高线条，以完成等高线的绘制。
（五）等高线平滑处理和缩放处理。
有时画出的等高线会弯曲过于曲折，这时就需要进行等高线平滑处理，使其更加平整，以及缩放处理，让图上所表示的形状可以更清楚。
（六）修正结果。
完成绘图之后，可以根据原始地形图和绘制结果，检查识别出的等高线是否符合实际的地形状况，若发现出入，则需要进行细微的修正，并调整技术参数，直到最终 achieve desired results 。
等高线的绘制是数字地形图制图的重要环节，若想拟出完全符合实际情况的等高线，除了正确的数据准备和确定制图参数之外，还需要综合考虑插值、等高线绘制、平滑处理等，以及结果的检查和修正等环节，以确保绘制精度。
等高线的建立步骤
等高线的建立步骤引言等高线是地图上用来表示地形高度的一种常见方法。
通过等高线，我们可以直观地了解地形的起伏和坡度，从而更好地规划和导航。
本文将介绍等高线的建立步骤，包括数据采集、数据处理和等高线绘制。
数据采集数据采集是建立等高线的第一步，它涉及到收集地形高度数据。
以下是一些常见的数据采集方法：1.GPS测量：使用全球定位系统（GPS）接收器可以获取地点的经纬度和海拔高度信息。
通过在地图上记录多个点的高度，可以得到地形的高度分布。
2.遥感技术：利用航空摄影或卫星图像，可以获取大范围地区的高程信息。
这些图像可以通过数字图像处理和地理信息系统（GIS）软件进行分析，提取高程数据。
3.激光雷达测量：激光雷达可以通过发射激光束并测量其返回时间来获取地面高度信息。
这种方法可以提供高精度的地形数据，并广泛应用于地形测绘和地质勘探。
4.地形测量仪：地形测量仪可以通过测量地面上的点的坐标和高度来获取地形数据。
这种方法适用于小范围的地形测量，如建筑物周围的地形。
数据处理在完成数据采集后，需要对采集到的数据进行处理和分析，以便生成等高线。
以下是常见的数据处理步骤：1.数据清洗：对采集到的数据进行清洗和筛选，去除异常值和噪声。
这可以通过使用统计方法和滤波算法来实现。
2.数据插值：由于地形数据通常是离散的，需要进行插值以获得连续的高程模型。
常用的插值方法包括反距离加权插值（IDW）、克里金插值和样条插值。
3.等高线提取：在插值后的高程模型上，可以使用等高线提取算法提取等高线。
常见的算法包括三角剖分法、边界追踪法和插值法。
4.等高线平滑：提取的等高线可能存在噪声和不连续的问题，需要进行平滑处理。
平滑算法可以通过滤波和曲线拟合来实现。
等高线绘制在完成数据处理后，可以将等高线绘制在地图上。
以下是等高线绘制的一些步骤：1.地图准备：选择适当的地图投影和比例尺，并确定绘制等高线的区域范围。
2.等高线间隔：根据地形的复杂程度和绘图比例，确定等高线的间隔。
如何进行地形测量和等高线绘制

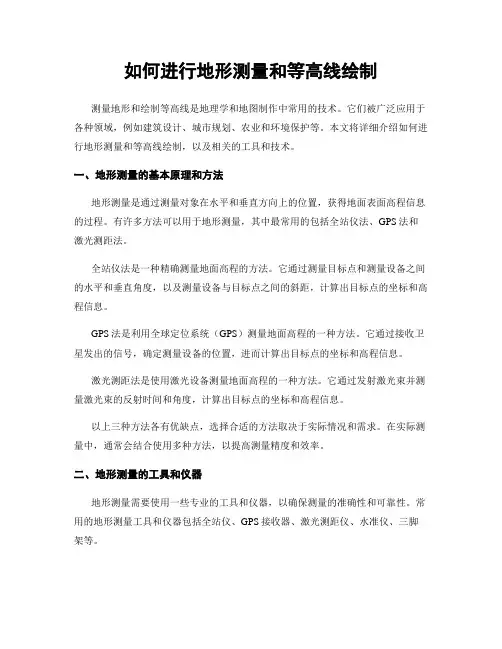

如何进行地形测量和等高线绘制测量地形和绘制等高线是地理学和地图制作中常用的技术。
它们被广泛应用于各种领域，例如建筑设计、城市规划、农业和环境保护等。
本文将详细介绍如何进行地形测量和等高线绘制，以及相关的工具和技术。
一、地形测量的基本原理和方法地形测量是通过测量对象在水平和垂直方向上的位置，获得地面表面高程信息的过程。
有许多方法可以用于地形测量，其中最常用的包括全站仪法、GPS法和激光测距法。
全站仪法是一种精确测量地面高程的方法。
它通过测量目标点和测量设备之间的水平和垂直角度，以及测量设备与目标点之间的斜距，计算出目标点的坐标和高程信息。
GPS法是利用全球定位系统（GPS）测量地面高程的一种方法。
它通过接收卫星发出的信号，确定测量设备的位置，进而计算出目标点的坐标和高程信息。
激光测距法是使用激光设备测量地面高程的一种方法。
它通过发射激光束并测量激光束的反射时间和角度，计算出目标点的坐标和高程信息。
以上三种方法各有优缺点，选择合适的方法取决于实际情况和需求。
在实际测量中，通常会结合使用多种方法，以提高测量精度和效率。
二、地形测量的工具和仪器地形测量需要使用一些专业的工具和仪器，以确保测量的准确性和可靠性。
常用的地形测量工具和仪器包括全站仪、GPS接收器、激光测距仪、水准仪、三脚架等。
全站仪是地形测量中最常用的仪器之一，它可以同时测量目标点的水平角度、垂直角度和斜距，从而计算出目标点的坐标和高程信息。
GPS接收器是利用全球定位系统进行地形测量的关键设备。
它可以接收卫星发出的信号，确定测量设备的位置，并计算出目标点的坐标和高程信息。
激光测距仪是使用激光束进行地形测量的工具。
它可以发射激光束并测量激光束的反射时间和角度，从而计算出目标点的坐标和高程信息。
水准仪是一种用于测量地面高程的仪器。
它根据水平面的原理，测量目标点和水准仪之间的高差，从而得到目标点的高程信息。
三、等高线绘制的基本步骤和技巧等高线是地图上标示地形高程的一种常用方式。
实验十一 等高线绘制

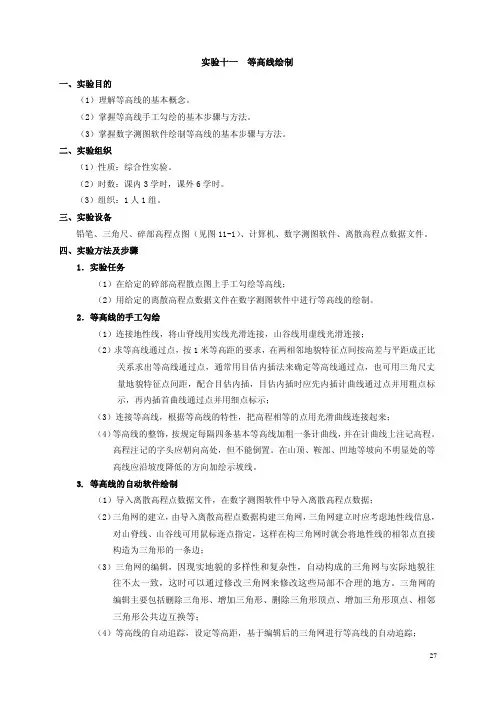

实验十一 等高线绘制一、实验目的（1）理解等高线的基本概念。
（2）掌握等高线手工勾绘的基本步骤与方法。
（3）掌握数字测图软件绘制等高线的基本步骤与方法。
二、实验组织（1）性质：综合性实验。
（2）时数：课内3学时，课外6学时。
（3）组织：1人1组。
三、实验设备铅笔、三角尺、碎部高程点图（见图11-1）、计算机、数字测图软件、离散高程点数据文件。
四、实验方法及步骤1．实验任务（1）在给定的碎部高程散点图上手工勾绘等高线；（2）用给定的离散高程点数据文件在数字测图软件中进行等高线的绘制。
2．等高线的手工勾绘（1）连接地性线，将山脊线用实线光滑连接，山谷线用虚线光滑连接；（2）求等高线通过点，按1米等高距的要求，在两相邻地貌特征点间按高差与平距成正比关系求出等高线通过点，通常用目估内插法来确定等高线通过点，也可用三角尺丈量地貌特征点间距，配合目估内插，目估内插时应先内插计曲线通过点并用粗点标示，再内插首曲线通过点并用细点标示；（3）连接等高线，根据等高线的特性，把高程相等的点用光滑曲线连接起来；（4）等高线的整饰，按规定每隔四条基本等高线加粗一条计曲线，并在计曲线上注记高程。
高程注记的字头应朝向高处，但不能倒置。
在山顶、鞍部、凹地等坡向不明显处的等高线应沿坡度降低的方向加绘示坡线。
3. 等高线的自动软件绘制（1）导入离散高程点数据文件，在数字测图软件中导入离散高程点数据；（2）三角网的建立，由导入离散高程点数据构建三角网，三角网建立时应考虑地性线信息，对山脊线、山谷线可用鼠标逐点指定，这样在构三角网时就会将地性线的相邻点直接构造为三角形的一条边；（3）三角网的编辑，因现实地貌的多样性和复杂性，自动构成的三角网与实际地貌往往不太一致，这时可以通过修改三角网来修改这些局部不合理的地方。
三角网的编辑主要包括删除三角形、增加三角形、删除三角形顶点、增加三角形顶点、相邻三角形公共边互换等；（4）等高线的自动追踪，设定等高距，基于编辑后的三角网进行等高线的自动追踪；（5）等高线的修饰，主要包括等高线的注记，等高线的切除（穿注记、穿建筑物、穿陡坎、穿围墙等的切除）。
如何进行地形图和等高线的绘制
如何进行地形图和等高线的绘制地形图和等高线是地理学中非常重要的工具，能够直观地显示出地球表面的地理特征和地势变化。
绘制地形图和等高线可以帮助人们理解和分析地形，为地质勘探、建筑设计、区域规划等工作提供有力支持。
下面将介绍一些关于地形图和等高线绘制的基本方法和要点。
地形图是以等高线为主要表现手段的地理图，能够用线条和色彩来表示地面高度和特征。
绘制地形图的第一步是收集地形数据。
可以从航空遥感、卫星影像、地面测量等多种途径获取地形数据。
其中，航空遥感和卫星影像是常用的获取大范围地形数据的方法，而地面测量则适合小范围和高精度的地形数据获取。
在收集地形数据时，需要注意数据的来源和准确性，以保证绘制出的地形图具有科学可信的基础。
收集到地形数据后，下一步是进行数据处理和分析。
首先要进行地形数据的编辑和筛选，去除异常和错误数据，保留有效和可靠的地形数据。
然后，需要对地形数据进行处理和分析，以便产生可用于绘制地形图的数据。
数据处理和分析的方法可以包括等高线提取、地形参数计算、地势分级等。
等高线提取是指根据一定的算法和阈值将地形数据中的等高线特征提取出来，形成等高线数据。
地形参数计算是指通过对地形数据进行统计和计算，得到地形特征的定量指标，如平均高程、坡度、坡向等。
地势分级是将地形根据一定的标准划分为不同的等级或区域，以便更好地理解和描述地形特征。
有了经过处理和分析的地形数据后，就可以开始进行地形图的绘制了。
绘制地形图的主要方法是等高线绘制和着色绘制。
等高线绘制是地形图的核心，通过连接等高线点，形成密集或稀疏的等高线线条，反映出地面高程变化的规律和特征。
在等高线绘制中，要注意等高线的间距和间隔，以及等高线的分级和标注。
等高线的间距和间隔决定了等高线的稀疏程度和分布密度，一般情况下，地形陡峭的区域等高线的间距和间隔可以适当缩小，以便更好地显示地形变化。
等高线的分级和标注主要是为了方便地理解和测量地形，可以根据地形的变化特点和要求，划分适当的等高线等级和标注形式。
等高线的绘制
等高线的绘制在地形图中，等高线是表示地貌起伏的一种重要手段。
常规的平板测图，等高线是由手工描绘的，等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中，等高线是由计算机自动勾绘，生成的等高线精度相当高。
等高线的绘制步骤：1、展高程点：单击绘图处理菜单下展高程点，选择数据文件，然后根据命令提示区：注记高程点的距离，直接回车表示不对高程点注记进行取舍，若采集的高程点太密，可输入点间距进行取舍。
2、建立DTM:单击等高线菜单下的建立DTM，根据对话框提示建立DTM 的方式可以由数据文件生成，还可以由图面高程点生成。
注：建模过程考虑陡坎，则在生成等高线时就会自动处理，建模过程考虑地性线，则应记录外业测量时哪些点是地性点，先用地性线连起来。
3、修改三角网a、删除三角形：如果在某局部内没有等高线通过的，则可将其局部内相关的三角形删除。
删除三角形的操作方法是：先将要删除三角形的地方局部放大，再选择“等高线”下拉菜单的“删除三角形”项，命令区提示选择对象：这时便可选择要删除的三角形，如果误删，可用“U”命令将误删的三角形恢复。
b. 过滤三角形：可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。
如果出现CASS7.0在建立三角网后点无法绘制等高线，可过滤掉部分形状特殊的三角形。
另外，如果生成的等高线不光滑，也可以用此功能将不符合要求的三角形过滤掉再生成等高线。
c. 增加三角形：如果要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。
d. 三角形内插点：选择此命令后，可根据提示输入要插入的点：在三角形中指定点（可输入坐标或用鼠标直接点取），提示高程(米)=时，输入此点高程。
通过此功能可将此点与相邻的三角形顶点相连构成三角形，同时原三角形会自动被删除。
e. 删三角形顶点：用此功能可将所有由该点生成的三角形删除。
测绘技术中如何进行等高线绘制
测绘技术中如何进行等高线绘制测绘技术在现代社会中扮演着重要的角色，它涉及到地理信息、地形地貌、土地利用等方面的综合学科。
其中，等高线绘制作为测绘技术中的一项重要内容，被广泛应用于地形图、城市规划、农田设计等领域。
本文将从测绘技术的原理、设备的选择、数据处理及应用等方面展开讨论，以探讨如何进行等高线绘制。
一、测绘原理等高线绘制的基础是测量地形地貌的高程信息。
高程指的是地面某一点相对于某一参考面的垂直距离。
通常，我们采用全站仪或GPS等测绘设备进行高程测量，通过对多个地点进行高程测量，可以获取一系列的高程数据，进而描绘出地形的起伏和变化。
二、设备选择不同的任务和环境需要选择不同的设备来进行等高线绘制。
全站仪是一种多功能的测量仪器，可以同时进行方位角和高程的测量，适用于小范围的地形测量。
而GPS则是一种全球定位系统，适用于大范围地形测量，可以快速获取大量的高程数据。
此外，还有一些特殊设备，比如激光测距仪、航空摄影测量等，可以用于特定的测绘任务。
三、数据处理等高线绘制的关键在于高程数据的处理。
首先，需要对采集到的高程数据进行分类和平差，以保证数据的准确性和可靠性。
其次，需要选择合适的等高线间距和等高线精度，以满足实际需求。
最后，通过插值算法，将离散的高程数据转化为连续的等高线线条，以形成地形地貌的可视化。
四、应用领域等高线绘制在地理信息系统(GIS)、城市规划、农田设计等领域都有广泛的应用。
在GIS中，等高线绘制可以用于地形分析、洪水模拟、地质勘探等方面，为地理数据的管理和决策提供支持。
在城市规划中，等高线绘制可以用于确定城市的地貌特征，规划市区的交通、排水和绿地布局等。
在农田设计中，等高线绘制可以帮助农民了解土地的利用状况，科学合理地进行田块的划分和农作物的种植。
结语测绘技术中的等高线绘制是一项复杂而有意义的任务。
它需要准确的测量数据、专业的设备和科学的数据处理方法。
通过等高线绘制，我们可以更好地了解地形地貌的特征，为城市规划和农田设计等工作提供科学依据。
实验三 等高线绘制
实验三等高线绘制实验三等高线绘制等高线图测量与地图学课程实习指导实践三基于离散点数据绘制等值线等高线绘制1.等高线是一种常用的等高线下图显示了航空测量中的立体测量方法航空照片上的一座山在三维解释下形成了虚拟图像的三维模型P。
山顶的海拔是90米。
用该山的虚拟模型切割出80m的水平面，其垂直投影在图上画出90m等高线，测点在水平面上依次下降到80m、70m。
用虚拟山模型切割，垂直投影到80米、70米的等高线上。
在图纸上新编地图学教程实习5等高线绘制等高线图新编地图学教程实习5等高线绘制等高线图2.等高线的基本特点:(1)等高线是一条闭合的曲线,只是有的不能在一幅图上完全呈现出来;(2)同高程的等高线不重叠也不相交,但在悬崖峭壁处,等高线可以重合;(3)在同一幅等高线图上,相邻两条等高线的距离相等――同图等距;(4)等高线疏密反映坡度陡缓,而等高线之间间距愈大,等高线愈稀疏,则坡度愈缓.新编地图学教程实习5等高线绘制等高线图3.等高线的绘制1)野外测量时,我们首先选定一些地形特征点.山脊和山谷上的坡度转折点便是地形特征点.此外,山顶,鞍部,山脚也是坡度转折点.因为所选点间的坡度比较一致,测定这些转折点后便能控制全局.新制图教程练习5等高线绘制等高线绘制2）测量后，这些点的高程值如下图所示，因为沿着山谷线或山脊线的转折点之间有相等的坡度。
我们可以使用插值插入具有整数值的等高线段新编地图学教程实习5等高线绘制等高线图102m(高程值)图纸上的曲线长度：15厘米？十、56m(高程值)考虑到图纸上该点的高程和长度，需要高程为60m的位置(60m56m)/x=(102m56m)/(15cm)新编地图学教程实习5等高线绘制等高线图3)根据我们在野外对山体地势的了解,将高程整数值如:90,80……用平滑曲线相连接(如下图).在绘画等高线时,我们还要注意到山脊线,山谷线,山顶,山脚的特征,才能使等高线与地形相吻合.新制图教程练习5等高线绘制等高线绘制新制图教程练习5等高线绘制等高线绘制4.我们从上图中继续了解到：等高线间距越大，坡度越慢；间距越窄，坡度越陡顶部等高线是一个闭合的小圆，谷线指向顶部，脊线偏离顶部，即谷线弯曲到轮廓值高的地方，脊线弯曲到轮廓值低的地方新编地图学教程实习5等高线绘制等高线图5.目的要求等值线是表示空间数据体积――三维的线状符号,等高线是其中主要的一种.通过本实习勾绘一张等高线图,可深入了解等值线的特性及制作过程.新制图教程练习5等高线绘制等高线绘制6.实习步骤1摘要：插值等高线，并将其表示为山顶、山脊线、山谷线和山脚之间的等高线；画等高线；2.在相应位置注记等高线高程值.3.在coreldraw12.0中绘出等高线；4.在不同的海拔区域填写不同的颜色，完成分层彩色等高线地形图新编地图学教程实习5等高线绘制等高线图新编地图学教程实习5等高线绘制等高线图如何应用coreldraw12.0作等高线coreldraw12.0作等高线首先将底图导入coreldraw中,新建一个图层,之后选择手绘工具,根据比例内差的结果,绘出某一高程值的等高线.新制图教程练习5等高线绘制等高线绘制新制图教程练习5等高线绘制等高线绘制调整曲线的平滑度，选择Bessel工具，选择曲线，在需要在曲线上添加节点的位置单击鼠标右键，然后选择“添加”，如右图所示新编地图学教程实习5等高线绘制等高线图填充颜色不同的高度颜色不同,等高线由低到高的颜色逐渐加深(由绿色――黄色).填充时注意颜色变化.使高数值的等高线位于低数值的上面,方法见下图.新制图教程练习5等高线绘制等高线绘制新制图教程练习5等高线绘制等高线绘制有些等高线在绘图区域无法闭合，需要进行特殊处理，首先绘制一个完整的闭合等高线圆，然后切断多余的方法：选择雕刻工具，在属性栏中切割时选择自动闭合工具，并将光标移动到欲切割物体轮廓处,当刻刀由倾斜变为直立时单击第一点,移动光标到轮廓另一点单击,即可将原物体切割成两个物体.操作过程中要按住shift键(直线保证).新制图教程练习5等高线绘制等高线绘制新制图教程练习5等高线绘制等高线绘制新制图教程练习5等高线绘制。
如何使用CAD绘制等高线图
如何使用CAD绘制等高线图等高线图是一种常用的地形图表示方法，可以帮助我们直观了解地形的高低差异和地势变化。
通过使用CAD软件，我们可以快速而准确地绘制出等高线图。
下面将介绍如何使用CAD软件绘制等高线图的基本步骤和技巧。
首先，在打开CAD软件后，我们需要创建一个新的绘图文件。
选择“新建”选项，并设置好绘图文件的属性，如图纸尺寸、比例尺等。
接下来，我们需要导入地形数据。
在CAD软件中，我们可以使用多种方法导入地形数据，如导入DXF、DWG格式的文件或者通过插件进行导入。
根据实际情况选择最合适的方法。
导入地形数据后，我们可以在图纸上看到地形的轮廓。
为了绘制等高线图，我们需要将地形数据转化为等高线数据。
在CAD软件中，可以通过多边形填充、网格化等方法实现。
选择地形数据区域，使用相应的转换工具将地形数据转化为等高线。
在转化完成后，我们可以开始绘制等高线图。
选择绘图工具，用鼠标进行绘制。
根据地形数据的密度和绘图比例，选择合适的等高线间距和绘制方式。
如果地形变化较为平缓，可以选择较大的等高线间距；如果地形变化较陡峭，可以选择较小的等高线间距。
绘制等高线时，需要保持轮廓的连续性和平滑性。
当等高线绘制完成后，我们可以对等高线图进行美化和标注。
可以添加线宽、填充颜色、阴影效果等，以增加图形的立体感和表现力。
同时，可以在等高线图上标注地形特征，如山峰、河流等，以增加图形的信息量。
绘制等高线图时，还需要注意以下几点技巧：首先，要保证地形数据的准确性和完整性。
正确的地形数据是绘制等高线图的基础，所以要尽可能获取准确和完整的地形数据。
其次，要注意等高线的平滑性和连续性。
等高线应该按照地形的实际变化进行绘制，不应该出现断裂或交叉的情况。
可以使用平滑工具对等高线进行处理，使其更加平滑和连续。
另外，要注意选择合适的等高线间距和绘图比例。
等高线间距和绘图比例的选择应根据实际需要和绘图要求进行调整。
过大的等高线间距会导致地形的细节丢失，过小的等高线间距会使图形过于拥挤。
等高线绘制的基本原理
等高线绘制的基本原理
等高线绘制是一种地形图绘制方法，它通过绘制等高线来表示地形的高度和形状。
下面是等高线绘制的基本原理：
一、等高线的定义
等高线是连接地面上同一高度点的曲线，它们在地图上呈现为一系列平行线，每条等高线代表地面上的一个特定高度。
二、等高线的特点
1.等高线是封闭曲线，它们不会相交或分叉。
2.等高线的间距表示高度差，间距越小，高度差越小。
3.等高线的密集程度表示地形的陡峭程度，密集的等高线表示地形陡峭，稀疏的等高线表示地形平缓。
三、等高线的绘制方法
1.确定等高线的间距和起点：等高线的间距应根据地形的陡峭程度和绘图比例来
确定，起点可以选择地图的最低点或其他标志性地点。
2.从起点开始绘制等高线：从起点开始，按照等高线间距的大小逐渐向上绘制等高线，直到绘制到地图的最高点。
3.绘制等高线的特征点：在等高线上标注一些特征点，如山顶、山谷、河流等，以便更好地理解地形。
四、等高线的应用
等高线图是一种重要的地图类型，它可以用于军事、地质、建筑、旅游等领域。
在军事领域，等高线图可以用于战术规划和军事行动的指挥；在地质领域，等高线图可以用于矿产勘探和地质调查；在建筑领域，等高线图可以用于建筑设计和规划；在旅游领域，等高线图可以用于户外探险和旅游规划。
CASS绘制和修改等高线技巧
CASS绘制和修改等高线技巧绘制和修改等高线是地形分析中非常重要的一项技能。
等高线是用来表示地形高度变化的曲线，通过等高线可以直观地了解地势起伏、山脊、山谷、河流等地貌特征。
下面将介绍CASS绘制和修改等高线的技巧。
1.绘制等高线：在CASS中，可以通过以下步骤来绘制等高线：（1）导入地形数据：首先需要导入地形数据，包括DEM（数字高程模型）和点数据。
DEM表示地形高程的数据集，点数据包含一系列地面控制点的坐标和高程数据。
（2）创建高程网络：在工作空间中创建一个高程网络，将DEM和点数据与高程网络关联起来。
（3）设置等高线参数：设置等高线的间距和线型等参数。
（4）绘制等高线：在高程网络上进行等高线的绘制操作。
可以选择标注等高线的高程值，以及设定等高线的颜色和线宽等样式。
2.修改等高线：在绘制等高线后，有时需要对等高线进行修改，以确保地貌特征的准确性。
以下是一些常用的等高线修改技巧：（2）调整等高线线型和间距：可以根据需要调整等高线的线型和间距，以更好地表示地貌特征。
对于陡峭的山脊或河流等地貌特征，可以使用较短的间距和粗线型，以突出其特征。
（3）平滑等高线：有时等高线较为杂乱，不易观察地貌特征，可以使用平滑功能对等高线进行处理，使其更加光滑。
（4）剖面分析：通过剖面分析功能，可以得到沿等高线线路的高程剖面图，并对其进行修改和调整。
剖面分析可以更加直观地了解地形的变化情况。
总结：CASS是一个强大的地形分析工具，可以方便地进行等高线的绘制和修改。
通过合理设置等高线参数，并根据需要进行相应的修改和调整，可以更好地展示地形特征。
通过熟练掌握CASS的绘制和修改等高线的技巧，可以提高地形分析的精度和效率。
《等高线的绘制》课件
GIS软件广泛应用于城市规划、环境 保护、资源开发等领域。
强大的数据处理能力
GIS软件具有强大的数据处理能力， 可以对大量的地理数据进行处理和分 析。
其他等高线绘制软件介绍
01
02
03
ESRI ArcGIS
ArcGIS是一款功能强大的 地理信息系统软件，可以 用于等高线的绘制和处理 。
Global Mapper
02
等高线绘制方法
手绘等高线
总结词
传统且基础的方法
详细描述
手绘等高线是地理学中一种基础且传统的方法，通过手工绘制等高线来表现地 形地貌。这种方法需要一定的绘画技巧和对地形地貌的理解。
计算机辅助绘制等高线
总结词
高效且精确的方法
详细描述
随着计算机技术的发展，计算机辅助绘制等高线成为一种高效且精确的方法。通 过地理信息系统（GIS）软件，可以快速生成等高线，并且可以精确地表示地形 地貌。
Part
04
等高线绘制实例
山地等高线绘制实例
总结词
山地的等高线绘制需要突出其高度变化和山脊、山谷的形态。
详细描述
在绘制山地等高线时，应先确定山地的最高点和最低点，然后根据地形变化绘制等高线。等高线密集 的区域表示山地的陡峭部分，等高线稀疏的区域表示山地的缓坡或平地。同时，应特别注意山脊和山 谷的形态，通过等高线的变化来表现。
AutoCAD广泛应用于建 筑、机械、电子、航空航 天等众多领域。
STEP 01
精确的几何计算
AutoCAD具有强大的几 何计算能力，可以精确地 处理各种几何关系。
专业的绘图工具
AutoCAD提供了丰富的 绘图工具，可以绘制各种 复杂的二维和三维图形。
等高线的绘制和整饰
等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
比例尺为1：500的地形图基本等高距为0.5米，而高程注记间距为0.5mX20=10m。
同时为了图面清晰美观便于识读，需要人工注记或调整居民地区域内的高程注记位置和分布密度。
3.3 建立DTM模型●单击【等高线】菜单--【建立DTM】，在弹出“建立DTM”对话框中做如下设置：√单选“由数据文件生成”；√单击“...”按钮指定“坐标数据文件名”打开路径为：\ProgramFiles\CASS70\DEMO\STUDY.DAT√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”，如下图所示。
●单击【确定】按钮，命令行提示“请选择地性线:(地性线应过已测点，如不选则直接回车)”时，使用鼠标选择建模需要考虑的地性线后，回车完成DTM的建立过程，图面即显示出由高程点构建的三角网。
（地性线是地貌形态的骨架线，是描述地貌形态时的控制线，它主要包括山脊线、山谷线、陡坎和斜坡顶底线等。
）提示1：“由数据文件生成”方式由系统自动根据数据文件生成的DTM模型，它只是学习绘制等高线的入门阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对各列进行数学运算，譬如我想生成新的一列D，它是B列的平方加上
C 列的和，则先点击 D 列（空白列），再打开菜单 data|transform... 在transform equation下输入“ D=B*B+C”点击"ok"，则会生成D列数
网格坐标要包含等高线图的网格坐标)。再按F2键(选中所
有对象，或 ctrl+A) ，点击 map|overlap maps 就可以将两 幅 图 合 成 一 副 图 。 打 开 view|object manager ， 选 中 "base" ，点右键，选 order overlay|move to front 就可 以将背景图移到前面一层。这样一份好的等高线图就画好
“General”选项卡
• 1、“input grid file”
• 为打开的等高线图的grid文件名，你可以修改此处，打开不
同的文件（几乎没人这样做），点一下打开文件图标旁的 “i”图标，则可以看到当前grid文件的基本统计信息，如最 大最小值等。 • 2、“filled countours”
• 选中fill countour（在前面的方框中点一下鼠标），就可以
“Levels” 选项
• 4、“fill” –此选项只有在着色等高线图中才有效，对单独的等高线图无 作用。点击“fill”设臵着色。着色与“line”选项中的内容 类似，不再详细介绍。同样，可以通过双击“fill”下面的具 体颜色条来对特定的等高线区域进行着色。 • 5、“labels” –设臵等高线标注数字，比较简单。双击下面的“yes”或“no” 可以改变是否显示标注。 • 6、“hach” –用来画等高线的上下方向（即上山或下山方向），一般不用。 • 7、“add”和“delete” –在右边的按钮。当选中某一level后，点“add”按钮可以在两 个level之间插入一新的level。Delete按钮则删除选中的 level
在等高线图上加上背景地图(base map)
• 在 surfer 中 打 开 map|base map... 然 后 打 开
world0360.bln 文 件 ， 就 可 以 画 出 世 界 地 图 了 。 用 view|fit to window可以很好的显示. 然后我们可以把相 应的等高线图用第二部分的方法画出 ( 注意 base map 的网 格坐标必须与等高线图的网格坐标一致，至少base map的
• 这里需要注意的是，当X和Y的数值相差很大时，这里显示的最大最小 值可能有错误（即与原始数据不同），这是Surfer软件本身的问题， 遇到这种情况，必须手动改正这种错误，即输入正确的最大最小值。 由于我们的数据没有此类问题，因此不必手动改正最大最小值。但必 须手动改正X和Y的间距“spacing” 或数据个数“＃f”，这二者是相关 的，改动一个，另一个自动改正。如果你的原始数据是等间距的，这 里的X和Y的间距“spacing"或”＃f“ 最好与原数据一致，这样可以 减少插值带来的误差。我们的数据是不均匀的，所以必须插值，这里 可以不进行任何改动。好了，点“ok”，画图所需要的grd文件 test.grd就生成了
改动，可用缺省值。双击level下面的数字，可以单独更改
等高线的值，但要注意等高线从小到大的规律，不能瞎改。
• 2、“line”
– 点击“line”可以设置等高线的线型。
“Levels” 选项
• 3、“properities” •
选中“uniform”，则线型是统一的，选中“gradation”，则 线的颜色是渐变的。选择好“properities”后，就可以更改下 面的线型（style）和颜色（color）已经线的粗细（line）。 当选“gradation”时，线的颜色是渐变的，点一下color旁边的 颜色区，就会出现“color spectrum”选项，点一下“盾形”图 标（在颜色条的左右两端上方），就可以分别点选下面的颜色 了，当然，也可以自己加入“盾形”图标，加自己的颜色。或 是用“load”调用调色板文件（*.clr)，在surfer8目录下就有。 “affected levels”可以有选择的对等高线的线型颜色进行设 臵，这里不再详细介绍，只要自己动手改改那里边的三个数字， 你很快就会弄明白。此外，还可以通过双击line下面的线来改 变某一根等高线的具体属性。
等高线的绘制
• Surfer的最主要的功能是绘制等高线图，但并不是我们具有
了数据文件就可以直接绘制等高线，surfer要求绘制等高线 的 数 据 有特 殊 的 格式 要 求 ， 即 首 先 要将 数 据 文件 转 换 成 Surfer 认识的 grd 文件格式，才能绘制等高线（当然，可以 直接生成 surfer 接受的 ascii 码的 grd 文件格式，这样就可
“view”选项卡
• 用来调整等高线图的整体方向，除了
在3d surface情况下，一般不用。
• “scale”选项卡中
–用来设臵xyz轴的比例，可以调整其长度选项。 一般情况不需调整，除非X和Y相差很大，为了 方便看图可以调整其到合适的长度。
• “limits”选项卡中：
–可以用来裁剪等高线图（通过设臵xy的最小最 大值），从而得到感兴趣地方大小的图形。
• “background”选项卡中： • 可用来设臵背景填色，一般不用。
• 横纵（xy）坐标轴的设臵： • 双击横轴和纵轴所在的位臵，就可以打开坐标轴属性对话 框 “map bottom（or left or top or right）axis properties”下面以bottom轴为例，其它类似： • “gernal” 选项卡：
以直接作图，此方法将在后面介绍，首先我们介绍常用的作
图方法）。假设你有三列数据分x，y）处的值，存在文件test.dat中（数据见附件），其 中第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的 值Z，则绘制等高线的步骤如下：
• 步骤一：把数据文件转换成grd文件 • 1. 打开菜单Grid | Data... ,在open对话框中选择数据文件test.dat
• 2. 这会打开“Grid Data”对话框。在“Data Columns”中选择 要进行GRID的网格数据（X和Y坐标）以及格点上的值（Z列），
• 选择好坐标XY和Z值后，在“Griding Method"中选择一种插值方法（如果 你需要比原始数据的网格X和Y更密的Z数据，或是你的网格是非均匀的）， 则在Grid的过程中，Surfer会自动进行插值计算，生成更密网格的数据。 如果你只是想绘制原始数据的图，不想插值，则最好选择距离平方反比法 （inverse distance to a power）或Kriging方法。因为这两种方法在插 值点与取样点重合时，插值点的值就是样本点的值，而其它方法不能保证 如此。 在"Output GridFile“中输入输出文件名test.grd，然后在“Grid Line Geometry”中设臵网格点数。
• “ticks”选项卡：
• 设臵轴线上刻度的长度，方向，主刻度和辅助刻度。 • “scaling”选项卡： • 设臵刻度值（label）的起始值(first major)，间隔 （major）和最后值(last major)。其它值一般不修改。 • “grid lines”选项卡： • 用来设臵等高线图的坐标网格，用鼠标点击“show”即可。 • 此外，以上等高线的所有属性都可以通过双击左边的 “object manager”（或在“view”菜单中）属性窗口来设
臵，与直接在图中设臵无异。
在等高线图上加上背景地图(base map)
• 我们经常需要把世界地图放在等高线图下面作为参考，世 界地图在 surfer中的格式是 *.bln, *.gsb,*.jpg,*.gif等多种
形式，比较常用的是*.bln文件，这些地图在surfer的官方
网 站 / 都有 ，可以自由 下载。在附件中提供给大家一个世界地图的 bln文件,文件 名world0360.bln。
• 步骤二：画等高线
– 打开菜单“Map|Countour Map|New Countour Map"，
在“Open Grid”对话框中选择刚才输出的grd文件，如 test.grd，点“ok”，则一副等高线图就画完了。
• 步骤三：等高线图的设置
– 在所画的等高线图中双击鼠标，或点击右键，选中“属 性”，就会出现设置等高线的各种属性，在图的边缘双 击鼠标则可以改动坐标轴的属性。
• 4、“blanked regions”
– 这项可以对空白区域进行着色，只有在你的等高线中有空白区域时 才有意义，一般不用。
• 5、“fault line”
– 可以设置等高线的粗细颜色等。
“Levels” 选项
• 1、“level”
– 点击“level”可以设置等高线的最大最小值和等高线间的等 高距，这可以对所有的等高线发生作用，通过调节此项可以 使等高线分布均匀，易于看清楚，作图更美观。如不想人为
应用surfer给出数据文件的统计性质
• 在应用数据作图前，有时候需要知道每列数据的统计性质，如最大值，
最小值，标准差等。应用 surfer 的 worksheet 可以很方便的解决此问 题。打开 file|new 选中 worksheet ，则出现一个类似 excel 的表格，
在此环境下，可以用 file|open 来打开需要查看的数据文件，譬如
画着色的等高线图了，如果再选中下面的“color scale”的
话，则可以在等高线图旁边给出色彩棒。
“General”选项卡
• 3、“smothing”
