工作用玻璃液体温度计检定规程
浅谈工作用玻璃液体温度计检定过程中需要注意的事项
检测87《轻工标准与质量》2021年第2期浅谈工作用玻璃液体温度计检定过程中需要注意的事项徐霄峰（辽宁省检验检测认证中心，辽宁沈阳 110036）摘要：介绍工作用玻璃液体温度计中的普通温度计（以下简称温度计）在实际检定过程中需要注意的事项，如防磕碰、准确编号、全浸和局浸的区别、n 值的选取等问题。
加深检定人员对规程的理解，提高检定效率，确保检定过程的安全性和可靠性。
关键词：玻璃液体温度计；全浸和局浸；温度计的n 值中图分类号： TH811 文献标识码：A DOI ：10.19541/ki.issn 1004-4108.2021.02.020工作用玻璃液体温度计是利用在透明玻璃感温泡和毛细管内的感温液体随被测介质温度的变化而热胀冷缩的作用来测量温度的。
其广泛应用于石油化工、食品加工和医疗卫生等行业。
包括一般用途玻璃液体温度计、石油产品试验用玻璃液体温度计、焦化产品试验用玻璃液体温度计。
1 检定前后的注意事项（1）接收时防止磕碰。
温度计都是玻璃制造的，且水银温度计感温泡内装有水银，在接收设备时一定要平整的放在像海绵垫之类的减震效果好的垫子上面，因为有些纸质的套筒（包装壳）有一端是开口的，因此特别要注意温度计外面的套筒不要倾斜，否则会滑落下来。
（2）检定前后准确编号。
温度计上大都是没有设备编号的，尤其是遇到同量程、同分度、同厂家的温度计，正确编号显得尤为重要。
如果上线温度在50℃左右，因为温度较低，不会产生大量的水蒸气，用纸质的标签从01开始编号即可。
如果对上线温度在50℃～100℃甚至更高的温度计，水蒸气会把编号弄模糊，所以要特别注意。
对于安全泡上端有小圆孔的温度计尽量用可以穿过小孔且挂有塑料标签的特制的绳先做标记，在检定结束后也可以再拆卸下来，贴上纸质的标签；对于没有小圆孔的温度计，也应自行采取相应措施防止混淆。
但是切记无论哪种情况，都要确保编号的牢固性。
对于上面有油脂的要擦洗干净，对采用纸质标签进行编号的最好再用透明胶带固定以防止运输途中脱落。
常见现场仪表检定周期和检定规程
常见现场仪表检定周期和检定规程1、弹簧管式精密压力表计量检定规程：JJG49《弹性元件式精密压力表和真空表检定规程》，检定规程适用于弹簧管式精密压力表和真空表检定。
弹簧管式精密压力表最长检定周期为1年2、弹簧管式一般压力表计量检定规程：JJG52《弹簧管式一般压力表，压力表真空表和真空表》，检定规程适用于弹簧管式一般压力表，压力表真空表和真空表检定。
弹簧管式一般压力表最长检定周期为半年3、自动平衡式显示仪表计量检定规程：JJG74《工业过程测量记录仪》，检定规程适用自动电位差计、自动平衡电桥和机械式记录仪检定。
自动电位差计、自动平衡电桥和机械式记录仪最长检定周期为半年4、工作用玻璃液体温度计计量检定规程：JJG130《工作用玻璃液位温度计》，检定规程适用于（工业和实验）普通温度计和精密温度计检定（工业和实验）普通温度计和精密温度计最长检定周期为1年5、速度式流量计计量检定规程：JJG198《速度式流量计》，检定规程适用于0.1、0.2、0.5级流量计和分流旋翼式流量计/低于0.5级涡轮、涡街、旋进旋涡和电磁流量计/低干0.5级超声波和激光多普勒流量计的检定0.1、0.2、0.5级流量计和分流旋翼式流量计最长检定周期为1年；低于0.5级涡轮、涡街、旋进旋涡和电磁流量计最长检定周期为2年；低干0.5级超声波和激光多普勒流量计最长检定周期为3年6、双金属温度计计量检定规程：JJG226《双金属温度计》双金属温度计最长检定周期为1年7、工业铂、铜热电阻计量检定规程：JJG229《工业铂、铜热电阻》，检定规程适用于优于0.5级的工业铂热电阻和铜热电阻检定优于0.5级的工业铂热电阻和铜热电阻最长检定周期为1年8、工作用廉金属热电偶计量检定规程：JJG351《工业用廉金属热电偶》，检定规程适用于K、N、E和J 型热电偶检定K、N、E和J型热电偶最长检定周期为半年9、复化锆氧分析仪计量检定规程：JJG535《氧化锆燕分析器》氧化锆燕分析仪应结合氧化锆探头性能，各单位自定检定周期，标准未对氧化锆氧分析仪检定周期做规定10、压力控制器计量检定规程：JJG544《压力控制器》，检定规程适用于压力控制器（开关）和11、真空控制器（开关）检定压力控制器最长检定周期为1年12、数字温度指示调节仪计量检定规程：JJG617《数字温度指示调节仪》，检定规程也适用于直流模拟电信号输入的数字指示调节仪数字温度指示调节仪最长检定周期为1年13、差压式流量计计量检定规程：JJG640《差压式流量计》，检定规程适用于用几何检验法和系数法检定节流装置或传感器、用几何检验法检定测量单相清洁流体的标准喷嘴、差压式流量计中的差压计或差压变送器检定几何检验法和系数法检定节流装置或传感器最长检定周期为2年；几何检验法检定测量单相清洁流体的标准喷嘴最长检定周期为4年；差压式流量计中的差压计或差压变送器最长检定周期为1年14、液体容积式流量计量检定规程：JJG667《液体容积式流量计》，检定规程适用于用于贸易结算的腰轮、齿轮、刮板等流量计，使用用条件恶劣且优于0.5级的流量计和其他流量计的检定用于贸易结算的腰轮、齿轮、刮板等流量计最长检定周期为半年；使用条件恶劣且优于0.5级的流量计最长检定周期为半年；其他流量计最长检定周期为1年15、工作测振仪计量检定规程：JJG676《工作测振仪》工作测振仪最长检定周期为1年16、可燃气体检测报警器计量检定规程：JJG693《可燃气体检测报警器》可燃气体检测报警器最长检定周期为1年17、压力变送器计量检定规程：JJG882《压力变送器》，检定规程适用于正压力、负压力变送器，差压变送器和绝对压力变送器的检定压力变送器最长检定周期为1年18、液位计计量检定规程：JJG971《液位计》，检定规程适用于浮力式液位计、压力式液位计、电容式液位计、反射式液位计和射线式液位计的检定浮力式液位计、压力式液位计、电容式液位计、反射式液位计和射线式液位计最长检定周期为1年。
工作用玻璃液体温度计检定规程-2011
高精密温度计
0.01，0.02，0.05
普通温度计
0.1，0.2，0.5， 1.0，2.0，5.0
普通玻璃 液体温度计
普通石油用玻 璃液体温度计
普通焦化用玻 璃液体温度计
5 计量性能要求
5.1示值稳定度 温度上限高于100℃且分度值为0.1℃，0.05℃，0.02℃和0.01℃的玻璃液 体温度计的示值稳定度应符合表2的要求。
3 术语
3. 10感温泡 bulb 玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体 的玻璃泡。 3. 11 中间泡 contraction chamber 毛细管内径的扩大部位，其作用是容纳部分感温液，以缩短温度计长度。 3. 12 安全泡 expansion chamber 毛细管顶端的扩大部位，其作用是当被测温度超过温度计上限一定温度时，保护 温度计不致损坏，还可以用来连接中断的感温液柱。 3. 13 全浸式温度计 total-immersion thermometer 当温度计的感温泡和全部感温液柱浸没在被测介质内，且感温液柱上端面与被测 介质表面处于同一水平时①，才可以正确显示温度示值的玻璃液体温度计。 3. 14 局浸式温度计 partial-immersion thermometer 当温度计的感温袍和感温液柱的规定部分浸没在被测介质内，才可以正确显示温 度示值的玻璃液体温度计。 3. 15 露出液柱 exposed-liquid colurrm 温度计在测量过程中，露在被测介质外面的液柱。 3. 16线性度 Linearity 坡璃液体温度计相邻两检定点间的任意有刻度值的一个温度点实际检定得到的示 值误差与内插计算得到的示值误差的接近程度。玻璃液体温度计的线性度主要由 玻璃温度计毛细管均匀性及刻度等分均匀性综合影响。

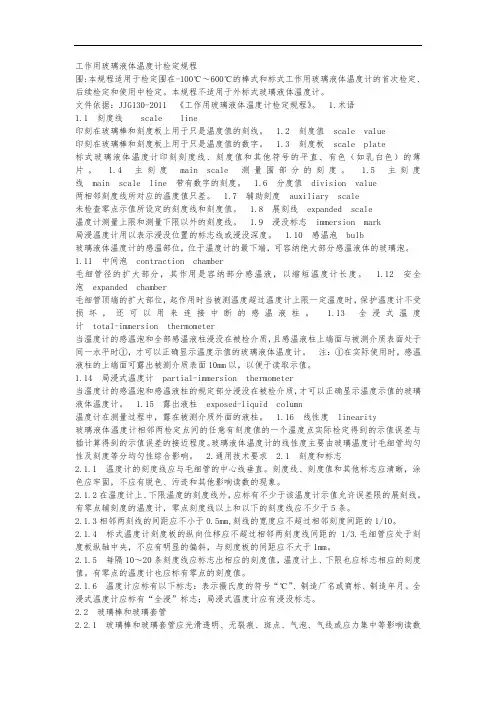

工作用玻璃液体温度计检定规程完整
工作用玻璃液体温度计检定规程围:本规程适用于检定围在-100℃～600℃的棒式和标式工作用玻璃液体温度计的首次检定、后续检定和使用中检定。
本规程不适用于外标式玻璃液体温度计。
文件依据：JJG130-2011 《工作用玻璃液体温度计检定规程》。
1.术语1.1 刻度线scale line印刻在玻璃棒和刻度板上用于只是温度值的刻线。
1.2 刻度值scale value印刻在玻璃棒和刻度板上用于只是温度值的数字。
1.3 刻度板scale plate标式玻璃液体温度计印刻刻度线、刻度值和其他符号的平直、有色（如乳白色）的薄片。
1.4 主刻度main scale 测量围部分的刻度。
1.5 主刻度线main scale line 带有数字的刻度。
1.6 分度值division value两相邻刻度线所对应的温度值只差。
1.7 辅助刻度auxiliary scale未检查零点示值所设定的刻度线和刻度值。
1.8 展刻线expanded scale温度计测量上限和测量下限以外的刻度线。
1.9 浸没标志immersion mark局浸温度计用以表示浸没位置的标志线或浸没深度。
1.10 感温泡bulb玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体的玻璃泡。
1.11 中间泡contraction chamber毛细管径的扩大部分，其作用是容纳部分感温液，以缩短温度计长度。
1.12 安全泡expanded chamber毛细管顶端的扩大部位，起作用时当被测温度超过温度计上限一定温度时，保护温度计不受损坏，还可以用来连接中断的感温液柱。
1.13 全浸式温度计total-immersion thermometer当温度计的感温泡和全部感温液柱浸没在被检介质，且感温液柱上端面与被测介质表面处于同一水平时①，才可以正确显示温度示值的玻璃液体温度计。
注：①在实际使用时，感温液柱的上端面可露出被测介质表面10mm以，以便于读取示值。
工作用玻璃温度计的检定及正确选用
2014. 2 中国 计量 11 5
一 、玻 璃 温 度 计 的 检 定 根 据 JJG13 0-2011 《工 作 用 玻 璃 液 体 温 度 计 检 定 规 程 》的 规 定 ，对 一 般 用 途 温 度 计 检 定 点 间 隔 的 规 定 如表 1 所示。 当按表 1规定选择的检定点少于 3 个时， 则 应选择下限点、 上限点和中间有刻度值的点等 3 个温 度点进行检定。 表 1 一 般 用 途 玻 璃 温 度 计 检 定 点 间 隔 单 位 ：℃
设被测面实际倾 斜格数 为 n，则有
a1+b2
n=
（1）
2
或
n= b1+a2
（2）
2
也 可 以 由 a1、 b1、 a2、 b2 的 读 数 得 到
（3）
n=
a 1+b 1+ a 2+ b2 4
适用以上3种读数和计算方法均可以 排除零 位
误差和气泡长度误差的影响， 而不必事先调整水平
仪零 位。
当 被 测 面 倾 斜 度 较 大 （n≈±4 格 ） 时 ， 则 两 个 读 数 中的一个有可能超出刻度范围。 为了避免进行估读， 可 事 先 有 意 将 零 位 调 偏 （使 零 位 误 差 大 致 等 于 气 泡 长 度 误 差 的 一 半 ）， 然 后 选 用 式 （ 1）、 式 （ 2） 或 式 （ 3） 进 行 读数和计算即 可。
检 定 、使 用 与 调 修
工作用玻璃温度计的检定及正确选用
□郭远 峰 生西奎
工作用玻璃温度计由于具有使用简单、 准确度 较 高 、价 格 低 廉、不 需 电 源 、抗 干 扰 等 优 点 ，被 广 泛 应 用 于 医 疗 、石 化 、 气 象 、海 洋 、机 械 和 计 量 等 领 域 在 -30℃～ 30 0℃温 度范 围 内的 测 量。 玻 璃 温度 计 根 据 浸 没方 式 可 分 为全 浸 式 和 局 浸 式；根据 用 途 可 分 为 一 般用 途 温 度 计 和 特殊 用 途 温 度 计；根 据 准确 度 等 级 可 分 为高 精 密 和 普 通两 种；根 据其 分度 值又 可分 为 1、2 和 5 倍数 等 型式。
工作用玻璃液体温度计不确定度评定
３ 输入 量 的标准 不确定 度评 定
３ ． １ “ （ ） 的评定 ： 标准不确定度 “ （ Ｔ ） 由３ 个不确定度
分项 构成 。 ３ ． １ ． １ 测量重 复性 Ｕ （ Ｔ ） 作 Ａ类 评定 ：
则有 ： ｕ （ １ ） ＝８ ｐ （ Ｔ １ ） Ｕ ｒ ｌ ＝５ ×（ １ ０ —１ ） ＝４ ５
１ ． １ 测量依据 ： Ｊ Ｊ Ｇ １ ３ ０ — ２ ０ １ ｌ 《 工作用玻璃液体温度计检
定 规程 》 。
１ ． ２ 测量标 准 ： 一组 二等标 准水银 温度计 。
１ ． ３ 被 测对象 ： 工作 用玻璃液体 温度计 （ 选 全 浸 作 代
《 计量ｓ潮试技拳》 ２ ０ １ ３年第 ４ ０卷第 ８期

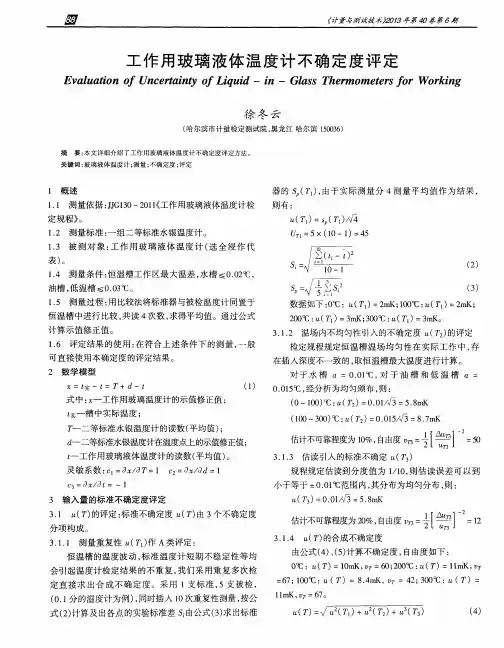

工 作 用 玻 璃 液 体 温 度 计 不 确 定 度 评 定
Ｅｖ ａ ｌ ｕ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｕ ｎ ｃ ｅ ｒ ｔ ａ ｉ ｎ ｔ ｙ ｏ ｆ Ｌ ｉ ｑ ｕ ｉ ｄ—ｆ 一Ｇ ｌ ａ ｓ ｓ Ｔ ｈ ｅ ｒ ｍｏ ｍｅ ｔ ｅ ｒ ｓ ｆ ｏ ｒ Ｗｏ ｒ ｋ ｉ ｎ ｇ
叼
：
（ ５ ）
ｉ＝１ ＶＴ／
４ ． １ 标 准不确 定度 分量一 览表 ， 见表 １ 。 ４ ． ２ 合 成标 准不确定 度
３ ． ２ 输人 量 ｄ的标 准不确 定 度 “ （ ｄ ） 的评定
＝
恒温槽的温度波动 ， 标准温度计短期不稳定性等均
会 引起温 度计 检定 结 果 的不 重 复 ， 我 们 采 用重 复 多次 检
定直接求 出合 成不确定度。采用 １ 支标准 ， ５支被检 ， （ ０ ． １ 分的温度计为例） ， 同时插人 ｌ ０ 次重复性测量， 按公 式（ ２ ） 计算及 出各点的实验标准差 Ｓ 由公式（ ３ ） 求出标准
工作用玻璃液体温度计的示值修正值的测量不确定度的评定
工作用玻璃液体温度计的示值修正值的测量不确定度的评定1、概述（1）测量依据：JJG 130-2004《工作用玻璃液体温度计检定规程》（2）测量方法：用比较法将二等标准水银温度计与被检的工作用玻璃液体温度计同置于标准油槽中，待示值稳定后，按标准←→被检1←→被检 2 ←→被检3←→……被检n 顺序读取温度计示值（这样读数作为一个往返）。
检定普通温度计读一个往返，精密温度计读两个往返，分别求得标准温度计和被检温度计的示值平均值，然后通过公式计算得出被检温度计的示值修正值。
下面以一支测量范围为（250～300）℃、分度值为0.1℃的精密玻璃水银温度计在检定点300℃时为例进行分析评定，浸没方式为全浸式。
2、评定模型 （1）数学模型y ＝t 标 +d 标 +α-/α-t式中：y ——工作用玻璃液体温度计的示值修正值，（℃）；t 标 ——二等标准水银温度计的示值，（℃）；d 标 ——二等标准水银温度计检定证书上给出的示值修正值，（℃）； α——二等标准水银温度计检定证书上上限温度检定后的零位值，（℃）；/α——二等标准水银温度计使用完后新测得上限温度检定后的零位值，（℃）；t ——工作用玻璃液体温度计的示值，（℃）。
（2）灵敏系数t 标的灵敏系数：c 1＝ t /标∂∂y ＝1 d 标的灵敏系数：c 2＝标d y ∂∂/＝1 α的灵敏系数：c 3＝a y ∂∂/＝1/α的灵敏系数：c 4＝//a y ∂∂＝-1t 的灵敏系数：c 5＝t y ∂∂/＝-13、不确定度来源分析（1）输入量t 标标准不确定度u （t 标）引起的不确定度分量u 1（y ）。
标准不确定度u （t 标）的分项构成：a ）重复性引入的标准不确定度u （t 标1）； 该项不确定度的来源如下：恒温槽的温场波动，标准温度计的短期不稳定性等均会引起检定结果的不重复。
b)温场不均匀引入的标准不确定度u （t 标2）。
检定规程中对所使用恒温槽工作区域的温场均匀性有具体规定，但对分度值为0.1℃的精密玻璃温 度计的检定，一般都可使温度计的感温泡处于同一水平面，故只需考虑水平温场不均匀性（水平温差）产生的影响。
工作用玻璃液体温度计校准和测量能力评定
工作用玻璃液体温度计校准和测量能力评定唐军;黄鑫【摘要】通过介绍工作用玻璃液体温度计测量结果的不确定度评定方法,分析了影响工作用玻璃液体温度计的不确定因素,并计算合成不确定度和扩展不确定度为相关计量工作提供了实际参考.【期刊名称】《计测技术》【年(卷),期】2018(038)0z1【总页数】5页(P74-78)【关键词】玻璃液体温度计;合成不确定度;扩展不确定度【作者】唐军;黄鑫【作者单位】北京青云航空仪表有限公司理化计量中心,北京101300;北京青云航空仪表有限公司理化计量中心,北京101300【正文语种】中文【中图分类】TB920 引言温度计是准确测量温度的仪器。
玻璃液体温度计采用热胀冷缩效应的测温原理当温度变化时，玻璃球中的液体体积会发生膨胀或收缩，使进入毛细管中的液柱高度发生变化，从刻度上可指示出温度的变化。
玻璃液体温度计具有的优点包括：①结构简单，成本低，制造容易；②准确性好，可靠性高；③直接读数，使用方便。
因此玻璃液体温度计在温度测量领域得到广泛使用。
下面以实例介绍工作用玻璃液体温度计测量结果的不确定度评定的方法。
1 概述1.1 测量依据依据JJG130-2011《工作用玻璃液体温度计检定规程》校准工作用玻璃液体温度计。
1.2 计量标准器校准所用标准器为标准水银温度计，测量范围-30～300 ℃，恒温槽温度范围分别为30～100，100～300 ℃,工作区大最大温差分别为0.04，0.08 ℃，温度波动性分别为0.04，0.10 ℃/10 min；所用到的读数装置的放大倍数5倍以上，可调水平。
1.3 被测对象被校准工作用玻璃液体温度计温度范围为-30～300 ℃，分度值为0.1，0.2，0.5，1，2，5 ℃。
1.4 测量方法温度计的工作原理是利用透明玻璃感温泡和毛细管内的感温液体随被测介质温度变化的热胀冷缩来测量温度。
工作用玻璃液体温度计示值误差的校准方法是将标准水银温度计和工作用玻璃液体温度计同时放入恒定温度的恒温槽中，待示值稳定后，先读取标准温度计示值(或偏差)，再读取各被校温度计的偏差，计算被校温度计的示值误差。
提高工作用玻璃液体温度计的计量检定经验探究
提高工作用玻璃液体温度计的计量检定经验探究发布时间：2021-07-28T09:49:05.303Z 来源：《基层建设》2021年第13期作者：刘志清[导读] 摘要：工作用玻璃液体温度计是一种常见的计量器具，需要对其进行严格的计量检定，以确保工作用玻璃液体温度计的计量精确度。
广西贵港市公共检验检测中心广西贵港市摘要：工作用玻璃液体温度计是一种常见的计量器具，需要对其进行严格的计量检定，以确保工作用玻璃液体温度计的计量精确度。
本文就提高工作用玻璃液体温度计的计量检定经验进行了总结，提高了工作用玻璃液体温度计的计量检定水平，更好地为客户服务。
关键词：工作用玻璃液体温度计；检定经验；计量 1 概述工作用玻璃液体温度计是利用介质中的感温液体随温度变化而发生的体积变化从而来测量温度的，被广泛地应用于石油化工生产、工业机械生产、医疗产品服务、科学研究等相应领域，工作用玻璃液体温度计的检定任务巨大，由于工作用玻璃液体温度计的频繁使用导致其测量结果不够准确。
因此在对工作用玻璃液体温度计检定过程中，检定人员需要对《JJG 130-2011工作用玻璃液体温度计检定规程》进行理解，并对检定过程的出现的问题进行总结，从而有效提高工作用玻璃液体温度计的检定水平。
2 提高工作用玻璃液体温度计的计量检定经验探究 2.1 注意浸没标记玻璃温度计的敏感探头类型有全浸和局浸之分，在检定时，均需要按照检定要求将敏感探头浸至标准刻度以内，降低检定误差。
如果不注意这些检定细节，将全浸敏感探头局部浸入到标准温度液体中，或者是将局浸探头式温度计全浸到标准液中，会导致探头无法正常工作，最终温度显示值与标准液的温度值有明显差别，引发读数的失真问题，造成检定失败。
当被测标准液无法全浸探头时，针对全浸式玻璃温度计的检定，需要增加较正温度计进行联合测温。
将较正温度计与检定温度计按照检定规程进行严密接触，达到修正结果的目的，从而实现特殊情况时的检定目标。
水银温度计测量不确定度评定(定稿)
工作用玻璃液体温度计测量不确定度的评定1 概述1.1 测量依据：JJG130-2004《工作用玻璃液体温度计检定规程》 1.2 测量标准：二等标准水银温度计组，测量范围（-30～300）℃。
1.3 被测对象：1.4 测量方法将标准温度计与被检温度计同置于恒温槽中，待温度稳定后读取标准温度计与被检温度计的示值，取4次读数的平均值为标准和被检的实测值，以标准值与被检实测值之差为被检温度计的修正值。
2 数学模型x=（t s +Δt ）–t 式中t s —标准温度计示值；Δt—标准温度计修正值； t —被检温度计示值。
3 不确定度传播率()()()()t c t c t c y 223s 222s 2212c u u u u +∆+=式中，灵敏系数：1t x s 1=∂∂=c 1t x 2=∆∂∂=c 1tx 1-=∂∂=c 4 输入量的标准不确定度评定4.1 标准温度计估读误差引入的标准不确定度)t (1s u标准温度计的分度值为0.1℃，读数分辨力为其分度值的1/10，即0.01℃，不确定度区间半宽为0.01℃，服从均匀分布，故≈=301.0)t (1s u 0.006℃ 4.2恒温槽温场不均匀引入的标准不确定度)t (2s u标准温度计与被检温度的感温泡处在同一水平，故只需考虑恒温槽的水平温度均匀性。
恒温槽的水平最大温差均为≤0.02℃，则不确定度区间半宽为0.01℃，按均匀分布处理。
故≈=301.0)t (2s u 0.006℃ 4.3 恒温槽温度波动不均匀引入的标准不确定度)t (3s u恒温槽的温度波动度≤±0.02℃/10min ，不确定度区间半宽为0.02℃，服从均匀分布，故≈=302.0)t (3s u 0.012℃ 4.4 标准温度计修正值引入的标准不确定度()s t ∆u根据JJG128-2003《二等标准水银温度计检定规程》附录A 可知，二等标准水银温度计修正值的扩展不确定度U 95=0.03℃，包含因子k p =2.58，故()≈=∆58.203.0t s u 0.012℃4.5 被检温度计示值重复性引入的标准不确定度)t (1u采用A 类标准不确定度评定。
温度计作业指导书
质量技术监督综合检测中心(工作用玻璃液体温度计与双金属、压力式温度计)编号：标准负责人：受控情况：二0 一八年元月1.3 双金属温度计是使温度计检定工作实施细则规范化；本细则合用于测量范围在(-20~+300)℃的工作用玻璃液体温度计、双金属温度计、压力是温度 计的首次检定、后续检定和使用中检定；本细则依据 JG130-2022 《工作用玻璃液体温度计检定规程》、JJG310-2002 《压力式温度计检定规 程》、JJG226-2001 《双金属温度计检定规程》；1、温度： (15~35)℃2、相对湿度：≤85RH%3、工作用玻璃液体温度计检定还应满足标准器及配套电测设备相应的环境要求，要满足防止水银外漏污染环境的条件；1、.二等标准水银温度计、 标准汞基温度计、 标准铜-铜镍热电偶和二等标准铂电阻温度计 (当选 用最后二个标准器时，应选用 0.02 级低电势直流电位差计及配套设备)；2、酒精低温槽、 恒温水槽、 恒温油槽、 高温槽、 冰点槽、 读数放大镜 (5-10 倍)、读数望远镜 (放 大倍数 5 倍以上，可调水平)、100V 或者 500V 的兆欧表、不住温度计钢直尺1.1 工作用玻璃液体首次检定的温度计：以目力、放大镜、钢直尺观察温度计应符合 JJG130-2022 《工作用玻璃 液体温度计检定规程》中 6.1~6.4 的要求；后续检定的温度计应着重检查温度计感温饱和和其他部份有无损坏和裂痕等，感温液柱若有断 节、气泡或者在安全泡、毛细管壁等处留有液滴或者挂色等现象，能修复者，经修复后才干检定。
1.2 压力式温度计用目力观察温度计应符合 JJG310-2002 《压力式温度计检定规程》中 4.1 的规定，温度计在后续 检定和使用中检验时允许有不影响使用和正确读数的缺陷。
文件编号 受控状态版次 页数第 0 次修改 共 六 页第 1 版 第一页用目力观察温度计应符合 JJG226-2001 《双金属温度计检定规程》中 6.1 的规定，后续检定和使 用中检验的温度计允许有不影响使用和正确读数的缺陷。
JJG130-2019工作用玻璃液体温度计的检定和校准_宣贯讲义-精品文档
1.2 修订后主要变化的内容
1.2.1 合并部分工作用玻璃液体温度计检定规程，增加新的 内容。 针对多数工作用玻璃液体温度计（除玻璃体温计、贝克 曼温度计等之外）工作原理基本相同、通用技术要求基本一 致或相近、检定设备基本相近、相应检定规程过多等实际情 况，根据全国温度计量技术委员会关于适当精简、合并玻璃 液体温度计检定规程的要求，在征求部分省级法定计量检定 机构、行业计量技术机构意见的基础上，我们决定将现行《 JJG130-2019工作用玻璃液体温度计》、《JJG50-2019石油 产品用玻璃液体温度计》、《JJG978-2019石油用高精密玻 璃水银温度计》、《JJG618-2019高精密玻璃水银温度计》 等4项检定规程合并，同时增加焦化产品玻璃液体温度计检 定内容，修订为新的《JJG130-2019工作用玻璃液体温度计 》检定规程。
JJG130-2019 工作用玻璃液体温度计的检定
工作用玻璃液体温度计的检定和校准
1、工作用玻璃液体温度计实物 2、工作用玻璃液体温度计的范围 3、工作用玻璃液体温度计的量传框图 4、JJG130-2019规程适用范围 5、 JJG130-2019宣贯教材 6、JJG130-2019的理解 7、标准水银温度计的使用 8、恒温槽的使用和维护
一、工作用玻璃液体温度计实物
1、直型棒式温度计、 直型内标式温度计
一、工作用玻璃液体温度计实物
2、直角温度计
பைடு நூலகம்
一、工作用玻璃液体温度计实物
3、金属套管封装的温度计（船用、管道用）
视 情 况 检 定 或 校 准 ！
1.1 玻璃液体温度计生产和质 量现状
自2000年以后，国有玻璃液体温度计生产 企业基本上已经消失。2019年国家质检总 局发布第145号通告，颁布《依法管理计 量器具目录（型式批准部分）》。由于玻 璃液体温度计不在该目录之内，此后生产 玻璃液体温度计不需要进行生产许可证的 考核和型式批准。
工作用玻璃液体温度计检定实践
2016年 增刊1525冷加工理化检测技术工作用玻璃液体温度计检定实践中车大同电力机车有限公司 （山西 037038） 冯曙宾【摘要】本文就工作用玻璃液体温度计在检定中的垂直放置、浸没要求、读数以及检定顺序进行了说明，并对其产生误差的原因进行了详细的阐述。
关键词：全浸式玻璃温度计；浸没；读数；机械惯性1. 概述玻璃液体温度计具有使用方便、测温范围广，测温精度高，价格便宜等优点。
由于它的应用相当广泛，所以种类繁多。
就其按不同的分类大致分为四类：①按结构分类：棒式温度计、内标式温度计、外标式温度计。
②按填充介质分类：水银温度计、有机液体温度计。
③按浸没方式分类：全浸式温度计、局浸式温度计。
④按使用对象分类：标准玻璃液体温度计、工作用玻璃液体温度计。
以下就其在检定实践过程中的一些注意事项逐一加以说明2. 垂直放置能否垂直将温度计放入恒温槽中会直接影响示值读数，是温度计示值检定中的重要误差来源，因测温介质的不同，水银温度计和有机液体温度计读取液面的位置不同，水银介质应读取其凸面，如图1所示；而有机液体应读取其凹面，如图2所示。
而其温度误差的影响量也为非定制，会随着分度值的增大而增大，如图3所示。
如果不消除其影响，将会长期将该项误差引入到示值检定结果中。
分析其原因可能由以下两方面引起：（1）恒温槽与地面未垂直放置。
由于地面不平或标准恒温槽四脚调整不平衡引起。
对此，恒温槽在安装时或挪动后要用框式水平仪对槽体进行调整，以达到与地面垂直。
（2）恒温槽插孔上下不同心，由于长期使用，插孔中的弹簧片松紧度会发生改变，从而造成温度计插入的不垂直。
调整方法：将恒温槽温度控制在检定点上，调整读数望远镜水平，采用正、反两面读数的办法，即先从正面读取一组数，然后把温度计旋转180°，从反面再读一组数，取两组数平均值作为读数值，如读数相同则证明温度计已垂直插入，否则，要及时调整上下插孔及弹簧片。
图 13. 浸没标记全浸式玻璃温度计在检定时应当尽量接近于液注弯月面所指示的位置，局浸玻璃温度计在检定时应浸没至温度计本身所标志的固定的浸没位置。
温度计内部校准规程
温度计内部校准规程1.目的：对温度计进行内部校准，确保其准确度和适用性保持完好。
2.范围；适用于工作用玻璃液体温度计（棒式）后续校准和使用中检查。
包括酒精温度计、煤油温度计、水银温度计以及其他有机物液体温度计3.标准温度计：外校合格的二等标准水银温度计（分度值：0.1℃）4.环境条件：15℃-30℃5.术语5.1 刻度线：印刻在玻璃棒或刻度板上用以指示温度值的刻线。
5.2 刻度值;印刻在玻璃棒或刻度板上用以指示温度值的数字。
5.3 分度值：量相邻刻度线所对应的温度值之差。
5.4 浸没标识：局浸温度计用以表示温度计浸没位置的标志线或浸没深度。
5.5全浸式温度计：当温度计的感温泡和全部感温液柱浸没在被测介质内，且感温液柱上端面与被测介质表面处于同一水平时（在实际中使用时，全浸温度计的感温液柱上端面可露出被测介质表面10mm以内，以便于读取示值），才可以正确显示温度示值的玻璃液体温度计。
5.6 局浸式温度计：当温度计的感温泡和感温液柱的规定部分浸没在被测介质内，才可以正确显示温度示值的玻璃液体温度计。
5.7感温泡：玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体的玻璃泡。
5.8中间泡：毛细管内径的扩大部位，其作用是容纳部分感温液，以缩短温度计长度。
5.8 安全泡：毛细管顶端的扩大部位，其作用是当被测温度超过上限一定温度时，保护温度计不致损坏，还可以用来连接中断的感温液柱。
6外观检测6.1 温度计的刻度线应与毛细管的中心线垂直。
刻度线、刻度值和其他标志应清晰，涂色应牢固，不应有脱色、污迹和其他影响读书的现象。
6.2温度计应具有以下标志:表示摄氏度的符号“℃”、制造厂名和商标、制造年月，高精密温度计应有的编号。
全浸式温度计应有“全浸”标志，局浸式温度计应有浸没标志。
6.3玻璃棒和玻璃套管应光滑透明，无裂痕、斑点、气泡、气线或力集中等影响读书和强度的缺陷，玻璃套管内应清洁，无明显杂质，无影响读书的朦胧现象。
工作用玻璃液体温度计测量结果不确定度评定
工作用玻璃液体温度计测量结果不确定度评定1 概述1.1 测量方法：JJG130—2011《工作用玻璃液体温度计检定规程》 1.2 环境条件：温度（20±5）℃，相对湿度45%～75%RH 1.3 测量标准：自校式铂电阻数字测温仪1.4 被测对象：工作用玻璃液体温度计，分度值1℃，测量范围（0～100）℃，感温液体为水银。
1.5 测量过程将自校式铂电阻数字测温仪和被检工作用玻璃液体温度计同时以局浸式放入恒定温度为60℃的恒温水槽中，待示值稳定后，分别读取自校式铂电阻数字测温仪和被检工作用玻璃液体温度计的示值，计算被检工作用玻璃液体温度计的修正值。
2 测量模型 =s x t t -式中： x —工作用玻璃液体温度计的修正值；t s —自校式铂电阻数字测温仪的示值； t —工作用玻璃液体温度计的示值。
3 输入量的标准不确定度评定 3.1 输入量t s 标准不确定度u （t s ）的评定输入量t s 的不确定度的来源如下：a) 自校式铂电阻数字测温仪引入的标准不确定度u (t s1), 采用B 类评定方法进行评定。
自校式铂电阻数字测温仪的允许误差为±0.20℃，半宽为0.20℃,按均匀分布处理。
u (t s1)=0.2/3≈0.12℃；b)由恒温水槽温场不均匀引入的标准不确定度u(t s2)，采用B 类评定方法进行评定。
恒温水槽温场均匀度为0.01℃, 则不确定度区间半宽为0.01℃,按均匀分布处理。
u (t s2)=0.01/3≈0.006℃；c)恒温水槽温度波动引入的标准不确定度u(t s3)，采用B 类评定方法进行评定。
恒温水槽温场稳定性为±0.01℃/30min,则不确定度区间半宽为0.01℃,按均匀分布处理。
u (t s3)=0.01/3≈0.006℃；因为u (t s1)、u （t s2）、u （t s3）互不相关,所以222s 123()=()()()=0.13s s s u t u t u t u t ++℃3.2 输入量t 标准不确定度u （t ）的评定输入量t 的不确定度的来源如下：a)被检温度计示值重复性引入的标准不确定度u （t 1），用A 类评定方法进行评定。
工作温度计校准测试规程
文件制修订记录本方法适用于工作温度计的校准，本方法依据《工作用比例液体温度计检定规程》（JJG130-2004）检定规程编制。
2.0技术要求2.1数显温度计显示屏应清晰，电池电量充足，探头应无损伤、凹痕、氧化锈蚀及其他附着物。
玻璃温度计的玻璃棒及毛细管应均匀笔直，感温泡和玻璃棒无裂痕，液柱无断节和气泡。
2.1示值误差：常用温度计示值误差应满足表34-1、表34-2要求。
常用局浸入式温度计示值允许误差表34-1常用全浸式温度计示值允许误差表34-23.1外观检查。
3.2示值误差4.0校准环境及器具4.1校准环境：校准工作应在室内进行，环境温度为（25±10）℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：4.2.1标准温度计。
4.2.2恒温装置。
5.0校准方法5.1外观检查：按照本方法2.1条要求进行目测检查。
5.2温度示值误差5.2.1校准点的选择：在温度计全量程范围选择3~5个校准点，校准点间隔按照表34-3进行，当按表中规定所选择的温度计的校准点少于三个时，则应对下限、上限和中间任一点进行校准。
校准点间隔表34-3将标准温度计和被检温度计垂直插入很稳装置中，恒温装置恒定温度偏离检定点不超过0.20℃（以标准温度计为准），温度计在恒定的恒温槽中要稳定10min 后方可读数，视线应与温度计垂直，读取液柱弯月面的最高点（水银温度计）或最低点（有机液体温度计），读数要估计到分度值的1/10，每min读数1次，共读数3次，计算平均值，得到标准温度计和被检温度计的示值，计算修正值即差值。
6.0校准周期校准周期一般不超过12个月。
7.0结果处理填写校准记录表，提交审核确定。
工作温度计校准记录表。
工作用玻璃液体温度计检定规程
工作用玻璃液体温度计检定规程第一条本规程适用于工作用玻璃液体温度计的检定。
第二条工作用玻璃液体温度计的检定应按照《工作用玻璃液体温
度计检定准则》（GB/T 12457-2008）的规定进行：
（一）选择标准温度器：把要检定的工作用玻璃液体温度计放入
标准温度器，标准温度器的温度可以稳定在一定范围内，由标准温度
器控制；
（二）量取工作用玻璃液体温度计的温度：用标准温度器控制的
温度调节到特定温度，然后用工作用玻璃液体温度计测量这个特定温
度的温度，并记录下来；
（三）判定工作用玻璃液体温度计的准确度：将两者的温度比较，判断出工作用玻璃液体温度计是否达到检定要求。
第三条未尽事宜，参照《工作用玻璃液体温度计检定准则》
（GB/T 12457-2008）的其他规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
范围:本规程适用于检定范围在-100℃～600℃的棒式和内标式工作用玻璃液体温度计的首次检定、后续检定和使用中检定。
本规程不适用于外标式玻璃液体温度计。
文件依据：JJG130-2011 《工作用玻璃液体温度计检定规程》。
1.术语1.1 刻度线 scale line印刻在玻璃棒和刻度板上用于只是温度值的刻线。
1.2 刻度值 scale value印刻在玻璃棒和刻度板上用于只是温度值的数字。
1.3 刻度板 scale plate内标式玻璃液体温度计内印刻刻度线、刻度值和其他符号的平直、有色（如乳白色）的薄片。
1.4 主刻度 main scale 测量范围部分的刻度。
1.5 主刻度线 main scale line 带有数字的刻度。
1.6 分度值 division value两相邻刻度线所对应的温度值只差。
1.7 辅助刻度 auxiliary scale未检查零点示值所设定的刻度线和刻度值。
1.8 展刻线 expanded scale温度计测量上限和测量下限以外的刻度线。
1.9 浸没标志 immersion mark局浸温度计用以表示浸没位置的标志线或浸没深度。
1.10 感温泡 bulb玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体的玻璃泡。
1.11 中间泡 contraction chamber毛细管内径的扩大部分，其作用是容纳部分感温液，以缩短温度计长度。
1.12 安全泡 expanded chamber毛细管顶端的扩大部位，起作用时当被测温度超过温度计上限一定温度时，保护温度计不受损坏，还可以用来连接中断的感温液柱。
1.13 全浸式温度计 total-immersion thermometer当温度计的感温泡和全部感温液柱浸没在被检介质内，且感温液柱上端面与被测介质表面处于同一水平时①，才可以正确显示温度示值的玻璃液体温度计。
注：①在实际使用时，感温液柱的上端面可露出被测介质表面10mm以内，以便于读取示值。
1.14 局浸式温度计 partial-immersion thermometer当温度计的感温泡和感温液柱的规定部分浸没在被检介质内，才可以正确显示温度示值的玻璃液体温度计。
1.15 露出液柱 exposed-liquid column温度计在测量过程中，露在被测介质外面的液柱。
1.16 线性度 linearity玻璃液体温度计相邻两检定点间的任意有刻度值的一个温度点实际检定得到的示值误差与内插计算得到的示值误差的接近程度。
玻璃液体温度计的线性度主要由玻璃温度计毛细管均匀性及刻度等分均匀性综合影响。
2.通用技术要求 2.1 刻度和标志2.1.1 温度计的刻度线应与毛细管的中心线垂直。
刻度线、刻度值和其他标志应清晰，涂色应牢固，不应有脱色、污迹和其他影响读数的现象。
2.1.4 内标式温度计刻度板的纵向位移应不超过相邻两刻度线间距的1/3.毛细管应处于刻度板纵轴中央，不应有明显的偏斜，与刻度板的间距应不大于1mm。
2.1.5 每隔10～20条刻度线应标志出相应的刻度值，温度计上、下限也应标志相应的刻度值。
有零点的温度计也应标有零点的刻度值。
2.1.6 温度计应标有以下标志：表示摄氏度的符号“℃”、制造厂名或商标、制造年月。
全浸式温度计应标有“全浸”标志；局浸式温度计应有浸没标志。
2.2 玻璃棒和玻璃套管2.2.1 玻璃棒和玻璃套管应光滑透明、无裂痕、斑点、气泡、气线或应力集中等影响读数和强度的缺陷。
玻璃套内应清洁，无明显可见的杂质，无影响读数的朦胧现象。
2.2.2 玻璃棒和玻璃套管应正直、孔径均匀，无明显的弯曲现象。
2.2.3 玻璃棒和玻璃套管中的毛细管应正直，粗细均匀，清洁无杂质，无影响读数的缺陷。
内壁正面观察温度计时，液柱应具有最大宽度。
毛细孔(管)与感温泡、中间泡及安全泡连接处均应呈圆弧形，不得有颈缩现象。
2.2.4 棒式温度计刻度线背面应熔入一条带颜色的釉带。
正面观察温度计时，全部刻度线的投影均应在釉带范围内。
2.3 感温泡、中间泡、安全泡 2.3.1 感温泡棒式温度计感温泡的直径应不大于玻璃棒的直径；内标式温度计感温泡的直径应不大于与其相接玻璃套管的直径。
2.3.2 中间泡温度计中间泡上端距主刻度线下端第一条刻度线的距离应不少于30mm。
2.3.3 安全泡温度计安全泡呈水滴状，顶部为半球形。
上限温度在300℃以上的温度计可不设安全泡。
无安全泡的温度计，上限温度以上的毛细管长度应不小于20mm。
2.4 感温液和感温液柱2.4.1 水银和汞基合金应纯净、干燥、无气泡。
有机液体的液柱应显示清晰、无沉淀。
2.4.2 感温液柱上升时不应有明显的停滞或跳跃现象，下降时不应在管壁上留有液滴或挂色。
除留点温度计外，其它温度计的感温液柱不应中断、不应自流。
3. 标准器3.1 二等标准水银温度计，测量范围：-30℃～300℃。
3 2 二等标准汞基温度计，测量范围：-60℃～0℃。
4. 环境条件环境温度在15℃～35℃，同时应满足标准器具及配套电测设备相应的环境要求；要满足防止水银外漏污染环境的条件。
5.检定项目首次检定、后续检定和使用中检定的项目见表1表1 检定项目6.检定程序 6.1通用技术要求6.1.1 首次检定的温度计，以目力、放大镜、钢直尺等工具观察温度计应符合本规程3.1～3.4 的要求。
6.1.2 后续检定的温度计应着重检查温度计感温泡和其他部分有无损坏和裂痕等。
感温液柱若有断节、气泡或在管壁上留有液滴或挂色等现象，能修复者，经修复后再行检定。
6.2示值稳定性检定首次检定的温度上限为100℃且分度值为0.1℃，0.05℃，0.02℃和0.01℃的玻璃温度计应进行此项目的抽样检定。
6.2.1 有零点的玻璃液体温度计应浸没在下限温度点刻线处，以局浸方式在上限温度点恒温15min 取出，自然冷却至室温后，立即测定第一次零点位置。
再将玻璃液体温度计应浸没在下限温度点刻线处，以局浸方式在上限温度点恒温24h取出，自然冷却至室温后，立即测定第二次零点位置。
用第二次零点位置的数值减去第一次零点位置的数值即为示值稳定度。
6.2.2 无零点的玻璃液体温度计可按上述类似方法测定上限温度的示值变化，即示值稳定度。
6.2.3 玻璃液体温度计的示值稳定度应符合表2的规定。
表2 玻璃液体温度计稳定度要求6.3 示值误差检定玻璃液体温度计示值误差的检定结果以修正值形式给出。
全浸温度计示值误差应符合表3规定，局浸温度计示值误差应符合表4规定。
当温度计的量程跨越表3、表4中几个温度范围时，则取其中最大范围示值误差限。
一般用途温度计检定点间隔的规定见表5，当按表5规定所选择的温度计的检定点少于三个时，则应对下限点、上限点和中间有刻度值的点共三个温度点进行检定6.3.2 示值误差的检定方法℃。
温度计在恒温槽中要稳定10min后方可读数。
视线应与温度计垂直，读取液柱弯月面的最高点（水银温度计）或最低点（有机液体温度计）。
读数要估计到分度值的1/10 。
先读取标准温度计示值（或偏差），再读取被检温度计的偏差，其顺序为标准→被检1→被检2…被检n ，然后再按相反顺序回到标准。
分别计算标准温度计示值（或示值偏差）的算术平均值和被检温度计的温度示值偏差的算术平均值。
普通温度计读数2次（如为精密温度计则应读数4次）。
读数要迅速、准确、时间间隔均匀。
检定普通温度计，一个温度点检定完毕，恒温槽温度变化应符合表6相应温度波动性的要求。
被检温度计零点的示值检定可在恒温槽中用比较法获得，温度计在测定零点前应在冰水中预冷10min左右。
二等标准水银温度计在每次使用完后，应测定其零点位置。
当发现所测定的零点位置发生变化时，则应用下式计算出其各点新的示值修正值。
新的修正值=原证书修正值+（原证书中上限温度鉴定后的零点位置-新测得的上限温度检定后的零点位置）6.3.3 局浸式温度计露出液柱的温度修正局浸式温度计应在规定条件下检定。
如果不符合条件，则应对温度计露出液柱的温度进行修正，修正条件和公式见表7表7温度计名称规定条件特殊条件及示值修正不符合特殊条件示值修正局浸温度计露出液柱平均温度为25℃露出液柱平均温度Δt=k*n*(25-t1) ⑴t=t+Δt环境温度为25℃环境温度不符合规定Δt=k*n*(25-t2) ⑵t=t+Δt其中Δt-------露出液柱的温度修正值；℃k------温度计中感温液体的视膨胀系数(水银：0.00016，酒精：0.00103，煤油：0.00093)，℃-1 n-------露出液柱的长度在温度计上相对应的温度 (修正到整数) ，℃ t1-------辅助温度计测出的露出液柱平均温度，℃t-------被检温度露出液柱经露出液柱修正后的温度示值偏差，℃t-------被检温度温度示值偏差的平均值值，℃t2-------露出液柱的环境监测温度，℃注：如果温度计标注有其它温度，以其标注温度为准。
式⑴、式⑵中规定的温度也作相应改正。
在检定局浸式温度计时，温度计应远离运转的空调、风扇等，应使用冷光源照明读数，保证环境温度稳定、均匀。
6.3.4 数据处理数据处理方法见表8项目以标准铂电阻温度计作标准以标准水银温度计作标准实际温度偏差*ts=*s-t ts=ts+Δts被检温度计修正值全浸式：x=*ts-t；局浸式： x =*ts-t 式中*ts-------实际温度值与被检定点标称温度值的偏差，℃；*s-------实际温度值，℃（依据标准铂电阻温度计检定规程计算实际温度，应使用新测得水三相点值）；t-------被检点标称温度值，℃；ts------标准水银温度计示值偏差平均值，℃；Δts -------标准水银温度计示值修正值，℃；x-------被检温度计修正值，应修约到分度值的1/10, ℃。
7.检定周期温度计检定周期的确定按照公司《计量管理制度》规定的执行，一般不超过1年。
8.检定记录《玻璃液体温度计校准记录》。
