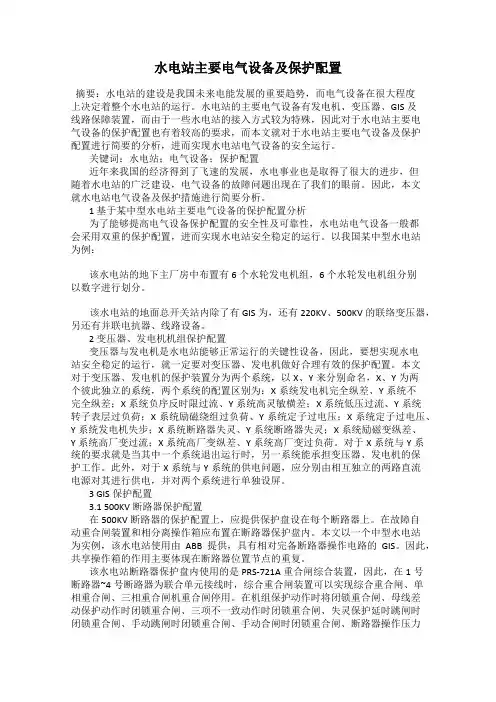

水电站主要电气设备及保护配置
水电站主要电气设备及保护配置摘要：水电站的建设是我国未来电能发展的重要趋势，而电气设备在很大程度上决定着整个水电站的运行。
水电站的主要电气设备有发电机、变压器、GIS及线路保障装置，而由于一些水电站的接入方式较为特殊，因此对于水电站主要电气设备的保护配置也有着较高的要求，而本文就对于水电站主要电气设备及保护配置进行简要的分析，进而实现水电站电气设备的安全运行。
关键词：水电站；电气设备；保护配置近年来我国的经济得到了飞速的发展，水电事业也是取得了很大的进步，但随着水电站的广泛建设，电气设备的故障问题出现在了我们的眼前。
因此，本文就水电站电气设备及保护措施进行简要分析。
1 基于某中型水电站主要电气设备的保护配置分析为了能够提高电气设备保护配置的安全性及可靠性，水电站电气设备一般都会采用双重的保护配置，进而实现水电站安全稳定的运行。
以我国某中型水电站为例：该水电站的地下主厂房中布置有6个水轮发电机组，6个水轮发电机组分别以数字进行划分。
该水电站的地面总开关站内除了有GIS为，还有220KV、500KV的联络变压器，另还有并联电抗器、线路设备。
2 变压器、发电机机组保护配置变压器与发电机是水电站能够正常运行的关键性设备，因此，要想实现水电站安全稳定的运行，就一定要对变压器、发电机做好合理有效的保护配置。
本文对于变压器、发电机的保护装置分为两个系统，以X、Y来分别命名，X、Y为两个彼此独立的系统，两个系统的配置区别为：X系统发电机完全纵差、Y系统不完全纵差；X系统负序反时限过流、Y系统高灵敏横差；X系统低压过流、Y系统转子表层过负荷；X系统励磁绕组过负荷、Y系统定子过电压；X系统定子过电压、Y系统发电机失步；X系统断路器失灵、Y系统断路器失灵；X系统励磁变纵差、Y系统高厂变过流；X系统高厂变纵差、Y系统高厂变过负荷。
对于X系统与Y系统的要求就是当其中一个系统退出运行时，另一系统能承担变压器、发电机的保护工作。
水电站电气主接线
母线分裂运行：QF断开运行
正常运行时，相当于两个 不分段的单母线接线。若电源 1停止供电，Ⅰ段母线失压时， 可由自动重合闸装置自动合上 QFd，Ⅰ段母线恢复供电。 若Ⅰ段母线故障时，不影 响Ⅱ段，Ⅱ段母线继续供电 。
若Ⅰ段母线故障时，继 电保护装置使QFd自动跳开， Ⅰ段母线被切除；Ⅱ段母线 继续供电 。
泸州职业技术学院 电气一次
图5-5
29
3、 单母线带旁路母线接线
（3）特点
同一电压等级，各回路经过断路器、隔离开关接至公共 母线。把每一回线与旁路母线相连。
优点：每一进出线回路的断路器检修，这一回路可不停电
缺点：设备多，操作复杂。 (4)适用 35kV及以上有重要联络线路或较多重要用户时采用，回 路多采用专用旁母，否则采用简易接线。
1 、 不分段的单母线接线
（1）接线形式：图5-3
整个配电装置只 有一组母线，所有电 源和引出线均接在母
线上，每条引出线都
设置断路器QF和隔离 开关QS。
泸州职业技术学院 电气一次
图5-3
18
1 、 不分段的单母线接线
（2）运行分析： 断路器QF的作用：便于投入和切除任意一条进出线。 隔离开关QS作用：检修断路器QF时保证它与带电部分可靠隔离 若没有母线QSB，检修断路器QF时，母线要停电
2、电气主接线图：指电气主接线中的设备用标准的图形符号 和文字符号表示的电路图。图5-1
5.1.2 主接线的作用：
1、可以了解各种电气设备的规范、数量、联接方式和作用， 以及和各电力回路的相互关系和运行条件等。
2、主接线的选择正确与否，对电气设备选择、配电装置布置、 运行可靠性和经济性等都有重大的影响。 5.1.3 标准的图形符号和文字符号 表5-1
水电厂的主接线方式及主要一次设备
水电厂的主接线方式及主要一次设备2.1了解水电厂的主接线方式及特点2.1.1熟悉电气一次回路及电气主接线图的概念在水电厂中，由各种一次电气设备(如发电机、变压器、断路器等)及其连接线所组成的输送和分配电能的电路，称为水电厂的电气一次回路。
电气一次回路中各电气设备根据它们的作用，按照连接顺序，用规定的文字和符号绘成的图形称为电气主接线图。
㈠.对电气主接线的基本要求(1)根据系统与用户的要求，保证必要的供电可靠性和电能质量；(2)具有一定的灵活性；(3)尽可能简单明显，运行方便，易于实现自动化。
(4)满足供电可靠性、灵活性及运行方便应尽量做到技术先进、经济合理。
㈡.了解电气主接线形式在水电厂中，常用的主接线形式可分为有母线和无母线两大类。
具有母线的主接线有：单母线、双母线、分段的单、双母线及附加旁路母线的单、双母线等。
无母线的主接线有：单元接线、桥形接线和多角形接线等。
㈢.了解单母线接线单母线接线是一种最原始、最简单的接线，所有电源及出线均接在同一母线上。
优点：简单明显，采用设备少，操作方便，便于扩建，造价低。
缺点：供电可靠性低，母线及母线隔离开关等任一元件故障或检修时，均需使整个配电装置停电。
㈣.熟悉单母线分段接线概念特点单母线分段接线是采用断路器将母线分段，通常是分成两段；母线分段后可进行分段检修，对于重要用户，可以从不同段引出两个回路，当一段母线发生故障时，电于分段断路器在继电保护作用下自动将故障段迅速切除，从而保证了正常母线不间断供电和不致使重要用户停电。
单母线分段接线既具有单母线接线简单清晰、方便经济的优点，又在一定程度上提高了供电可靠性。
但它的缺点是当一段母线隔离开关故障或检修时，该母线上的所有回路都要长时间停电，所以其连接回路数一般可比单母线增加一倍。
㈤.熟悉桥形接线概念特点当有两台变压器和两条线路时，在变压上，在其中间加一连接桥则成桥形接线，按照连接桥断路器的位置，可分为内桥和外桥两种接线。
专业课程设计1：某县4×3200kW水电站电气主接线
