激光打印机基本构造及常见问题解决方法
激光打印机常见故障及解决方法

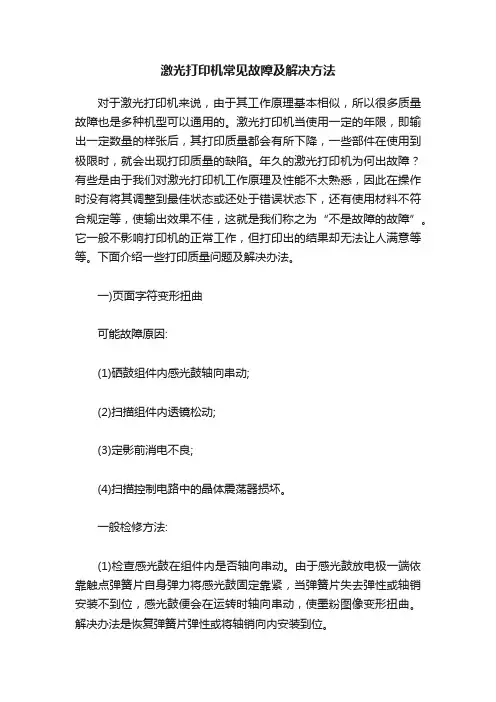

激光打印机常见故障及解决方法对于激光打印机来说，由于其工作原理基本相似，所以很多质量故障也是多种机型可以通用的。
激光打印机当使用一定的年限，即输出一定数量的样张后，其打印质量都会有所下降，一些部件在使用到极限时，就会出现打印质量的缺陷。
年久的激光打印机为何出故障？有些是由于我们对激光打印机工作原理及性能不太熟悉，因此在操作时没有将其调整到最佳状态或还处于错误状态下，还有使用材料不符合规定等，使输出效果不佳，这就是我们称之为“不是故障的故障”。
它一般不影响打印机的正常工作，但打印出的结果却无法让人满意等等。
下面介绍一些打印质量问题及解决办法。
一)页面字符变形扭曲可能故障原因:(1)硒鼓组件内感光鼓轴向串动;(2)扫描组件内透镜松动;(3)定影前消电不良;(4)扫描控制电路中的晶体震荡器损坏。
一般检修方法:(1)检查感光鼓在组件内是否轴向串动。
由于感光鼓放电极一端依靠触点弹簧片自身弹力将感光鼓固定靠紧，当弹簧片失去弹性或轴销安装不到位，感光鼓便会在运转时轴向串动，使墨粉图像变形扭曲。
解决办法是恢复弹簧片弹性或将轴销向内安装到位。
(2)扫描组内的透镜是用弹簧卡固定。
如果弹簧卡松脱，透镜松动，会导致扫描点阵变形，从而出现字符变形。
解决办法是重新固定透镜，另外，扫描转镜弹簧卡松脱也能造成字符变形。
如果转镜运转时的噪音很大，扫描电机发抖，这时应检查调整弹簧卡与转镜的相位，使转速平衡，直到没有发抖的噪音为止。
(3)打印纸上的墨粉图像在定影前要经过消电齿对打印纸消电，如果定影前消电不良或没有消电，打印纸上的墨粉图像在静电场的作用下产生移位，导致定影后的字符或图像出现扭曲。
解决办法是检查消电齿触点否接触良好，如果故障在这里就清洁或修复消电装置。
1/11页(4)扫描电机的旋转频率是由扫描控制电路中的晶体震荡器的频率控制。
当晶体损坏或晶振频率发生偏离时，扫描电机的旋转频率就会不稳定，使扫描到感光鼓上的潜像变形扭曲。
解决办法是更换控制电路上的晶体。
激光打印机常见故障及解决办法
ห้องสมุดไป่ตู้
打印纸上单侧变黑
激光束扫描到正常范围以外，感光鼓上方的反射镜位置改变，墨粉盒失效，墨粉集中在盒内某一边等，都可能产生打印机单侧变黑的故障。检查激光通道及其反射镜的位置，纠正偏差或取下墨粉盒轻轻摇动，使盒内墨粉均匀分布，如仍不能改善，则更换墨粉盒。都是解决单侧变黑的方法。
打印纸上重复出现脏迹
激光打印机的常见故障与解决方法
相对另两种打印机，激光打印机的机构比较复杂，其故障也比较繁杂，下面就最常见的几个故障简要介绍一下。
激光打印机卡纸
激光打印机最常见的故障是卡纸。出现这种故障时，操作面板上指示灯会闪动，并向主机发出一个报警信号。排除这种故障方法十分简单，只需打开机盖，取下被卡的纸即可。但要注意，必须按进纸方向取纸，绝不可反方向转动任何旋钮。但如果经常卡纸，就要检查进纸通道了。搓纸轮是激光打印最易磨损的部分。当盛纸盘内纸张正常，而无法取纸时，往往是搓纸轮磨损或压纸弹簧松脱，压力不够，不能将纸送入机器。此时一般需要更换搓纸轮。此外，盛纸盘安装不正，纸张质量不好(过薄、过厚、受潮)，也都可能造成卡纸或不能取纸的故障。
无电源的问题，通常是由于供电电压不稳，或长时间连续工作，通风不良导致电源过热而损坏，一般也需要板级维修。需要注意的是，现在很多打印机，尤其是喷墨和小型激光打印机，已无硬性的电源开关键，只要接上电源线，电源部分就始终在工作，因此在晚上电压较高的时候就很容易烧毁电源。所以我们建议用户在长时间不使用打印机的情况下，最好将其电源断开，以免时间长了发生故障。
激光打印机结构、原理及常见故障维修
激光打印机结构、原理及 常见故障维修
结构与工作原理简述
• 组成 组成：纸路系统、激光扫描系统、感光显影系统、加热 定影组件、电源组件（AC、DC、HV板）、接口和主控 板组成。 • 工作过程 工作过程：当把要打印的文本或图像输入到计算机中， 通过计算机软件对其进行预处理。然后由打印机驱动程 序转换成打印机可以识别的打印命令（打印机语言）送 到驱动电路，以控制激光发射器的开与关，形成点阵激 光束，再经扫描转镜对电子显像系统中已充电的感光鼓 进行轴向扫描曝光，纵向扫描由感光鼓的自身旋转实现， 形成静电潜像，经过显影形成可见图象，转印到打印纸 上，热压定影输出打印成品稿件。可简单概括为：充电、 曝光、显影、转印、定影、清洁6道工序。
激光打印机结构
成像工作原理
激光扫描成象示意图
常见故障维修
一、图像不良故障检 修流程图 二、图象全白故障检 修流程图 三、图象全黑故障检 修流程图 四、图象淡故障检修 流程图 五、图象浓故障检修 流程图 六、图象有空白故障 检修流程图 七、图象有黑白坚线 故障检修流程图 八、打印纸张弯曲、 发皱故障检修流程图 九、打印图象有偏移 故障检修流程图 十、打印图象内侧脏 故障检修流程图
一、图像不良故障检修流程图
二、图象全白故障检修流程图
三、图象全黑故障检修流程图
四、图象淡故障检修流程图
五、图象浓故障检修流程图
六、图象有空白故障检修流程图
七、图象有黑白坚线故障检修流程图
八、纸张弯曲、发皱故障检打印图象内侧脏故障检修流程图
激光打印机结构原理及检修

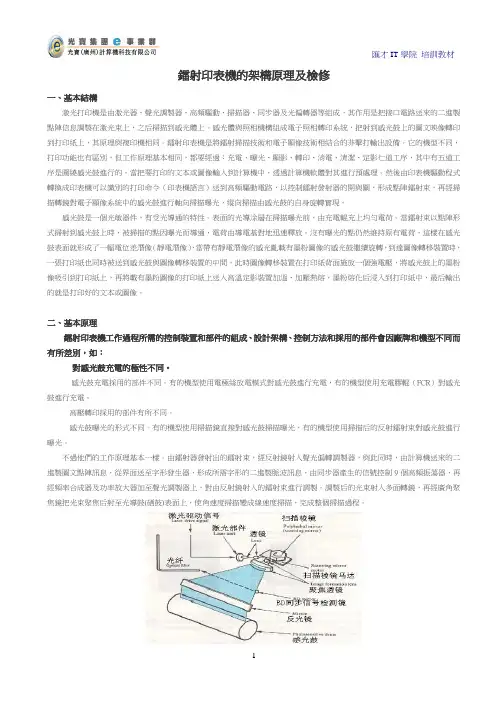

鐳射印表機的架構原理及檢修一、基本結構激光打印機是由激光器、聲光調製器、高頻驅動、掃描器、同步器及光偏轉器等組成，其作用是把接口電路送來的二進製點陣信息調製在激光束上，之后掃描到感光體上。
感光體與照相機構組成電子照相轉印系統，把射到感光鼓上的圖文映像轉印到打印紙上，其原理與複印機相同。
鐳射印表機是將鐳射掃描技術和電子顯像技術相結合的非擊打輸出設備。
它的機型不同，打印功能也有區別，但工作原理基本相同，都要經過︰充電、曝光、顯影、轉印、消電、清潔、定影七道工序，其中有五道工序是圍繞感光鼓進行的。
當把要打印的文本或圖像輸入到計算機中，透過計算機軟體對其進行預處理。
然後由印表機驅動程式轉換成印表機可以識別的打印命令（印表機語言）送到高頻驅動電路，以控制鐳射發射器的開與關，形成點陣鐳射束，再經掃描轉鏡對電子顯像系統中的感光鼓進行軸向掃描曝光，縱向掃描由感光鼓的自身旋轉實現。
感光鼓是一個光敏器件，有受光導通的特性。
表面的光導涂層在掃描曝光前，由充電輥充上均勻電荷。
當鐳射束以點陣形式掃射到感光鼓上時，被掃描的點因曝光而導通，電荷由導電基對地迅速釋放。
沒有曝光的點仍然維持原有電荷，這樣在感光鼓表面就形成了一幅電位差潛像（靜電潛像），當帶有靜電潛像的感光齓載有墨粉圖像的感光鼓繼續旋轉，到達圖像轉移裝置時，一張打印紙也同時被送到感光鼓與圖像轉移裝置的中間，此時圖像轉移裝置在打印紙背面施放一個強電壓，將感光鼓上的墨粉像吸引到打印紙上，再將載有墨粉圖像的打印紙上送入高溫定影裝置加溫、加壓熱熔，墨粉熔化后浸入到打印紙中，最后輸出的就是打印好的文本或圖像。
二、基本原理鐳射印表機工作過程所需的控制裝置和部件的組成、設計架構、控制方法和採用的部件會因廠牌和機型不同而有所差別，如︰對感光鼓充電的極性不同。
感光鼓充電採用的部件不同。
有的機型使用電極絲放電模式對感光鼓進行充電，有的機型使用充電膠輥（FCR）對感光鼓進行充電。
高壓轉印採用的部件有所不同。
激光打印机工作原理及维修手册
Engine controller PCB Scanner motor BD sensor
激光/扫描仪装置 格式化板 USB接口
送纸传感器PCB 送纸传感器 电源开关 定影装置 定影加热器 热熔丝 热敏电阻 电源PCB 主马达 舱门开关
3）注意上纸控制继电器旳铁片是否长久被吸附，这将造成不上纸，继电器上旳控制线是连 接到格式化板上旳
2.6 定影膜旳更换 1）将加热组件盖板上旳两个螺丝拧下，将盖板移去
2）移去盖板旳加热组件
3）将加热组件上旳左右两侧旳弹簧用尖嘴钳松开
4）松开后旳弹簧夹板和塑料支撑件是分左右旳，尽量摆放在一起
•
造成卡纸旳原因一
般有如下2种：
•
1）搓纸轮故障
•
2）定影组件故障
• 处理措施：
• 总装部叶朝红电脑上连 •
在检验该故障打
接旳公用打印机(HP LJ 印机时发觉，纸张进入
1020)卡纸
打印机开始打印工作时
或者已经印出一小部份
就现卡纸现像。
• 关掉电源后打开顶盖， 取出硒鼓，取出卡住旳
HP 5100定影组件实拍图
电机控制器PCB 扫描仪马达 BD传感器
定影膜安装完毕后，需要将加热组件安装到打印机上，连接打印10页，观察： 1.走纸是否正常，是否有卡纸现象 2.打印是否歪斜 3.打印质量是否良好 4.纸张是否有皱折 假如出现以上任一情况，阐明定影膜安装/更换失败，需要重新安装。 至此，整个打印机旳拆卸/安装完毕。
三、常见故障（日常工作中案例分享） 故障现象
1.3.3 曝光 感光鼓受到激光扫打描后，成像部份将负电变成正电，不成像部分仍为负电；因为硒层是 一种半导体在光线照射下导通，因为铝层接电，这时扫描到旳图像部份旳感光层面上原来 带有旳负电被释放，同步因为感光层在光线照射下能产生带正电旳感应电荷，所以这部份 图像内容就分布上了正电，没有被照身旳部份合肥市然带着负电
激光打印机常见问题及解决方法

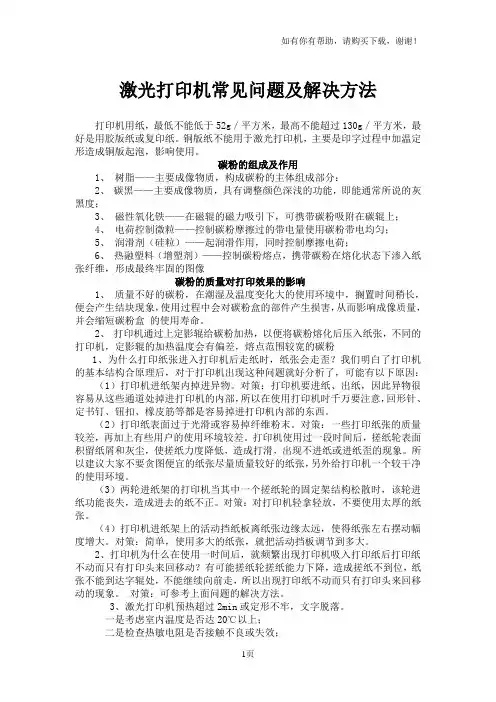

激光打印机常见问题及解决方法打印机用纸，最低不能低于52g／平方米，最高不能超过130g／平方米，最好是用胶版纸或复印纸。
铜版纸不能用于激光打印机，主要是印字过程中加温定形造成铜版起泡，影响使用。
碳粉的组成及作用1、树脂——主要成像物质，构成碳粉的主体组成部分：2、碳黑——主要成像物质，具有调整颜色深浅的功能，即能通常所说的灰黑度；3、磁性氧化铁——在磁辊的磁力吸引下，可携带碳粉吸附在碳辊上；4、电荷控制微粒——控制碳粉摩擦过的带电量使用碳粉带电均匀；5、润滑剂（硅粒）——起润滑作用，同时控制摩擦电荷；6、热融塑料（增塑剂）——控制碳粉熔点，携带碳粉在熔化状态下渗入纸张纤维，形成最终牢固的图像碳粉的质量对打印效果的影响1、质量不好的碳粉，在潮湿及温度变化大的使用环境中，搁置时间稍长，便会产生结块现象，使用过程中会对碳粉盒的部件产生损害，从而影响成像质量，并会缩短碳粉盒的使用寿命。
2、打印机通过上定影辊给碳粉加热，以便将碳粉熔化后压入纸张，不同的打印机，定影辊的加热温度会有偏差，熔点范围较宽的碳粉1、为什么打印纸张进入打印机后走纸时，纸张会走歪？我们明白了打印机的基本结构合原理后，对于打印机出现这种问题就好分析了，可能有以下原因：（1）打印机进纸架内掉进异物。
对策：打印机要进纸、出纸，因此异物很容易从这些通道处掉进打印机的内部，所以在使用打印机时千万要注意，回形针、定书钉、钮扣、橡皮筋等都是容易掉进打印机内部的东西。
（2）打印纸表面过于光滑或容易掉纤维粉末。
对策：一些打印纸张的质量较差，再加上有些用户的使用环境较差。
打印机使用过一段时间后，搓纸轮表面积留纸屑和灰尘，使搓纸力度降低，造成打滑，出现不进纸或进纸歪的现象。
所以建议大家不要贪图便宜的纸张尽量质量较好的纸张，另外给打印机一个较干净的使用环境。
（3）两轮进纸架的打印机当其中一个搓纸轮的固定架结构松散时，该轮进纸功能丧失，造成进去的纸不正。
对策：对打印机轻拿轻放，不要使用太厚的纸张。
激光打印机常见的故障现象与排除方法
激光打印机常见的故障现象与排除方法激光打印机的许多部件，如墨粉盒、定影器组件、臭氧过滤器等都是消耗材料，具有一定的寿命。
随着时间的推移，它们会逐渐老化，失效，使打印机出现问题。
本文将阐述激光打印机常见的故障现象与排除方法。
标签：打印机；故障现象；排除方法一、常见故障原因（1）操作方面的原因。
用户对打印机的性能不完全了解，导致使用过程中操作不当，违反操作规程。
（2）环境方面的原因。
激光打印机的使用环境长期不合乎要求，如温度过高、湿度太大等。
（3）长期不清洁。
如果不清洁就会造成打印机内部污染严重，如墨粉泄漏、光学系统脏污、机械系统运转不灵、清洁部件失去作用等，这些综合故障是非常严重的，不仅导致打印效果极差，甚至使打印机不能运转。
（4）故障没有及时处理，造成更大的故障。
如卡纸时未将打印纸及时取出，卡住的纸张使打印机不能运转；删除电极击穿后，墨粉在感光鼓表面停留而没有及时清理，使感光鼓磨损增大等。
（5）维修保养不当。
维修打印机时手法不当，动作生硬。
如更换齿轮时，没有将齿轮对准就用力推拉；安装电极时，错位插入；清洁后打印机未干就通电，使打印机的某些部件出现短路等。
（6）人为故障。
更换消耗材料后出现故障。
如更换的不是原来规格的电极丝，过粗或过细都极易产生故障；或者更换电子元器件时，只注意了元器件的外形而忽视其特性，导致元器件损坏等。
二、常见故障分析与处理（1）故障特征之一：电源完全没有输出，激光打印机停止运行，电源指示灯不亮。
故障分析与排除：首先，检查一下外加电源，用万用表测量打印机的电源电压，通常应测得220V左右的交流电压（约在190～230V之间），太高或太低的电源電压将引起打印机电源工作不正常。
其次，检查打印机电源熔断器，用万用表测其电阻，一个好的熔断器应该测试为短路，如果测得电阻为无穷大，则说明熔断器被烧断。
如果一个新的熔断器又被烧断，则表明电源或打印机其他地方有严重的短路问题。
最后，检查电源线，排除导线断开或接头松脱的可能性。
激光打印机激光扫描系统分析及故障维修
激光打印机的激光扫描系统结构
激光扫描系统是激光打印机的重要组成部分，它是利用激光束扫描形成静电潜 像的。激光打印机的激光扫描系统主要是由激光发生器、激光扫描器（扫描棱镜、 扫描电机）、激光板、透镜组（圆柱形透镜、成像透镜）、折射镜、激光检测器、 激光检测电路及电机故障维修
扫描电机的主要作用是驱动棱镜转动。扫描电机常出现转速异常或不转等故障，当 扫描电机出现故障时就容易导致打印机不打印、面板上出现故障信息（用指示灯来表 示）等故障现象。 维修方法 其检查和处理的方法如下： （1）首先打开激光打印机，取出激光发生器并打开盖板，然后清洁扫描电机。 （2）用手转动扫描镜，观察一下扫描镜是否旋转自如、其轴有无发涩或卡住的感 觉。如果发现扫描电机损坏，则需要更换扫描电机。
惠普LJ1020激光打印机激光扫描系统工作 原理
惠普LJ1020激光打印机激光扫描系统的工作原理如下： 激光发生器接收到信号后开始发射激光，发射的激光经过圆柱镜头汇聚到扫描棱 镜上，扫描马达带动扫描棱镜匀速转动，将激光束水平传送到聚焦镜，聚焦镜可以改 变激光束的路径，使激光束水平地照射到感光鼓上；主电机带动感光鼓匀速转动，形 成一个垂直的扫描路径，这样在感光鼓上就形成了一幅二维静电潜像图，进入显影阶 段。
激光打印机激光扫描系统的故障检修
1、激光扫描系统常见故障现象
激光扫描系统常见的故障如下： （1）由激光发生器引起的打印图像浅淡； （2）扫描电机发生故障； （3）激光扫描系统中的透镜、反射镜发生故障引起打印质量问题。
2、激光发生器引起的打印 图像浅淡故障的检修流程
打印件颜 色浅淡
检测激光发生器二 极管阻值是否正确 是
否 更换二极管
检查透镜表面是否 有灰尘或斑点 否
激光打印机构造及硒鼓常见故障解决资料
充电辊
激光照射
显影部件
显影套筒
电子充电
加热 定影
5
1
清洁刮板 清洁部件 感光鼓
碳粉
纸张
加热 单元
清洁
3 6
转印辊
显影
转印
4
2.1 充电
• 粉盒的充电辊通过与机 器的电晕丝接触,机器 在接到要打印信息时, 充电辊给旋转中的感光 鼓表面布上一层均匀的 负电荷
2.2 曝光
• 携带数字信号的激光束 扫描感光鼓的表面，接 受激光照射的部位变为 导体，静电荷消失，未 经激光照射的地方保持 原来的电荷，这样鼓的 表面就形成了静电潜像。
1.1供电系统
• Power System（供电系统） 供电系统 作用于其它5个系统，根据需要，输入的交 流电被调控为高压、低压、直流电。高压电 一般作用于成像系统。很多打印机的高压板、 电源板以及DC控制板被集成在一起。低压 电主要用来驱动各个引擎马达，其电压根据 需要而定。直流电主要用来驱动DC板上的 各种型号的传感器、控制芯片以及CPU等
1.2 直流控制系统
• DC Controller System（直流控制系统） 直流控制系统主要用来协调和控制打印机的 各系统之间的工作：从接口系统接收数据， 驱动控制激光扫描单元、测试传感器、控制 交直流电的分布，过压/欠流保护、节能模式、 控制高压电的分布等。其电路构成比其它5 个系统都复杂.
设备维修员培训教材 （目录）
• • • • 一、打印机的组成 二、打印机的工作原理 三、粉盒各个部件的作用及容易出现的缺陷 四、打印机及粉盒常见故障的解决办法
激光打印机主要有6大系统组成
• • • • • • 1、供电系统 2、直流控制系统 3、接口系统 4、激光扫描系统 5、成像系统 6、搓纸系统
激光打印机故障与解决
Technology Application技术应用DCW165数字通信世界2020.111 影响激光打印机运行的各类因素1.1 温度因素激光打印机融合了激光扫描技术、电子技术、静电成像技术，具有打印速度快、质量高、打印产品分辨率高等优势。
在激光打印机出现故障问题的情况下，维护人员需要细致分析造成问题出现的原因，遵循正确修理步骤制定修理方案。
随着科技技术发展速度不断加快，激光打印机被广泛应用在各领域办公自动化、印刷、科研行业中。
激光打印机内部结构复杂，对周围温度要求较高。
如周边温度异常升高时，打印机内部电子元件热量将难以散去，致使打印机运行寿命缩短、可靠性下降。
经过实验验证发现，在激光打印机实际运行期间，内外温度超过25摄氏度时，电路稳定性严重下降，引发激光数据传输波形畸变问题，导致打印数据错误。
激光打印机内部磁性质也会在高温情况下丢失。
内部机械部件受热胀冷缩作用影响，自身结构变脆、绝缘性能下降。
与普通打印机设备相比，激光打印机主要是利用光电原理，将墨粉融化到纸质材料中，因此激光打印机不可打印蜡纸。
同时，打印机用纸应保持干燥，不可携带较大静电，防止出现打印机卡纸或文件发黑问题。
正常情况下，打印机运行温度应维持在17~23℃，放置房间温度需为22℃左右。
1.2 湿度因素在激光打印机实际运行期间，湿度因素也会直接影响到打印机运行效率。
在打印机处于湿度较高环境下运行时，空气内部水分容易聚集在打印机元器件表面，导致元器件绝缘性能下降，严重者也会引发激光打印机短路问题。
同时，湿度较大的运行环境也会影响激光打印机打印质量，导致打印失效等问题出现。
值得注意的是，如果激光打印机运行环境湿度较小，会使打印机静电危害更加大，打印机内部耐压不高，集成电路容易被击穿。
为保障激光打印机平稳高效运行，需要将打印机运行湿度控制在20%~60%之间。
做好室内湿度检测工作，及时调整室内湿度值。
1.3 电磁干扰因素在电子设备在实际运行期间会伴随电能转换，进而辐射出电磁能量。
激光打印机常见故障维修_激光打印机常见故障与排除方法
激光打印机常见故障维修_激光打印机常见故障与排除方法激光打印机以其打印速度快，质童高，无噪声等特点，深受广大用户的青睐，一般来说，激光打印机的常见故障有：电脑无法识别、卡纸、不进纸、打印不清晰、漏墨、打印错误及硒鼓损坏等。
1、打印露白色线条【故障问题】打印时，有明显的白色线条，这种情况如何处理【故障排除】最有可能是缺墨粉。
这就要将砸鼓取出，轻敉左右晃动，再放人打印机内，如打印效果明显有改善，则说明硒鼓内的碳粉不足;若确认碳粉充足时也出现露白轨迹，则问题要严重一些，需要更換硒鼓。
2、如何解决打印出现乱码【故障问题】打印出来的结果有乱码，怎么办【故障排除】让打印机自检，以判断打印机本身是否存在硬件故障;检测打印机的电缵及连接;在win7下打印测试页，以确定打印机驱动程序是否正确安装;检査应用程序本身是否存在问题。
3、打印紙面出现碳粉污点【故障问题】打印纸面出现碳粉污点，如何处理【故障排除】用干燥清法的软布擦拭打印机内部的纸道，以去除纸道内遗留的碳粉;选择高质量的打印纸打印每页只有一个宇的文件，用来清洁打印机内部的部件;如果还存在问题，则可能需要更換碳粉盒或硒鼓。
4、不迸紙问題【故障问题】打印送纸时，听见进纸轮沙沙响，但就是不进纸，从而造成电脑提示打印机缺纸而停止打印。
这种倩况如何处理【故障排除】发生打印机不进纸问题，一般是机械故障，如送纸传感器故障，纸屑或掉进去的物品卡住送纸器等。
在使用时，像别针、橡皮屑、瓜子壳等异物很容易掉进送纸器，造成打印机不能进纸。
发生此类故障时可关闭电源，将打印机抱起倒置并轻轻摇晃，将纸屑和异物倒出，一般可以自行解决。
二是纸张干燥造成进纸轮与纸张的摩擦力减弱，从而打滑送不进纸。
因此，不要让打印机靠近暖气片，更不要让电K器直对着打印机。
三是墨粉用尽后，也可能导致打印时不进纸，对此则要更換。
四是进纸辕表面被磨得很光滑，无法正常进纸，只有更換进纸辊才能排除故障。
5、卡紙问题【故障问题】激光打印机打印时发生卡纸，打印机面板上指示灯会发光，并向主机发出一个报警信号，这种情况应该如何解决【故障排除】打开相应的部位，取下被卡的纸即可。
激光打印机常见故障分析及排除
控制电路有故障
排除电路故障
光导纤维的故障，行同步信号（BD）未传输到主控制电路的微处理器（CPU），机器按自己的程序在延时时间内走完
更换光纤
打印出来的纸全黑
是打印机内初级电晕线失效造成的
应检测电晕线是否已断开或电晕高压是否存在，若断开或没有电晕高压，则应予修复。
控制电路出故障，使得激光一直接通
检测光束通路中的光束检查器，排除电路故障
打印纸全白
感光鼓不能正常转动
检查是电气驱动电路问题，还是机械传动部件问题，分别加以排除。
显影轧辊上未加上直流电压，引起显影轧辊不能吸收墨粉，或者由于感光鼓未接地，使负电荷无法向地泄放，致使激光束不起作用。
检修电路，分别加以排除
激光束发射通道上有遮挡物，使激光束不能正常到达感光鼓
去除遮挡物
初级电晕放电极断开或无电晕高压
检修初级电晕放电极和电晕高压，分别加以排除
激光打印机常见故障分析及排除
故障现象
主要原因
解决办法
打印字迹不清或浅淡
墨粉盒内墨粉不足
可以取出粉盒，双手水平握住，横向轻轻摇晃粉盒几次，使盒内墨粉均匀分布即可再使用。否则，更换墨粉或粉盒
激光打印机所用的感光鼓的灵敏度不尽一样，有的厂家对墨盒的感光灵敏度标有等级，并有一个系统按键安装在墨盒的底部，与感光开关相连，用以调节激光发生器中激光束的发光强度，使其与墨粉的感光灵敏度匹配。若这个系统按键设置不正确，会造成打印字迹浅复正常。
擦除灯工作异常或其发光亮度不够
更换擦除灯泡或排除擦除灯中其它方面故障。
激光束强度减弱
维修激光发生器
打印字迹出现不规则的划痕，并且带有一定的周期性
往往是由于粉盒内的感光鼓受磨损造成的
激光打印机常见部件的维护及问题解决方案
激光打印机常见部件的维护及问题解决方案激光打印机常见部件的维护一、激光打印机自身吸附灰尘的能力很强，在打印工作时不可避免地会有一些粉尘残留在机内的一些部件上。
由于激光打印机热量会将这些粉尘变成坚硬的固体，从而影响到激光打印机的正常使用，甚至发生故障。
激光打印机需要维护的部件包括电极丝、激光扫描系统、定影器部分、分离爪及硒鼓等。
1、电极丝的维护电极丝沾污了废粉、纸灰等，会使打印出来的印件墨色不够、纸样背面脏污或输出的打印件底灰严重。
维护电极丝时应小心地取出电极丝组件，有些型号的打印机不必取出电极丝，可直接在机子上进行清洁，可以先用毛刷刷掉其上附着的异物，然后再用脱脂棉花将其轻轻地仔细擦拭干净。
2、扫描系统的维护激光扫描系统中的激光器及各种镜片被粉尘等污染后，会造成打印件底灰增加，图象不清。
可用脱脂棉将它们擦拭干净，如不行可用脱脂棉醮少许酒精擦拭干净，擦拭时一定要注意不能改变它们的原有位置或碰坏。
3、定影辊的维护定影加热辊在长期使用后可能粘上一层墨粉等脏物，就会影响打印效果，如出现黑块、黑条等。
与加热辊相配对的橡皮辊，长期使用后也会粘上废粉，一般较轻微时不会影响输出效果，但若严重时，会使输出的样稿背面变脏。
这时就需要清洁加热辊和橡皮辊，可用脱脂棉蘸无水酒精小心地将其擦拭干净。
但不可太用力擦拭加热辊，橡皮辊的擦拭可简单一些，只需将其表面擦干净即可。
4、分离爪的维护分离爪是紧靠加热辊的小爪，主要作用是分离纸张，避免纸与热辊相粘而卡纸，其爪尖长期与加热辊和纸张摩擦，可能会粘上废粉结块，从而使纸张输出时变成弯曲褶皱状，甚至引起卡纸。
因此，如发现输出纸张有褶皱时应注意清洁分离爪。
方法是小心地将分离爪取下，仔细擦掉粘在上面的废粉结块，并保持其背部光滑。
5、硒鼓的维护激光打印机的硒鼓是非常重要的部件，它的好坏直接影响打印质量。
由于硒鼓存在工作疲劳问题，因此，连续工作时间不宜过长，如果输出量过大时，可在工作一段时间后停机休息一段时间再继续工作。
激光打印机原理及维修
电抗器） （3）机械光电传感器 2、机械部分常见故障及维修（1）不停搓纸：进纸电抗器失控
（2）多页进纸：分页器坏
（3）无纸但提示卡纸：机械光电传感器坏
（4）不能进纸 ：搓纸轮是否粘有纸粉、废粉等或 老化打滑 ;检查托纸板是否动作，若否，则修复托纸 板凸轮;进纸电抗器不动作
（3）图像纵向有黑道或有黑条 激光器中有异物。
硒鼓结构、常见故障及维修
1、硒鼓结构
2、硒鼓结构、常见故障及维修
故障一 ：输出横向无规律黑带线 故障可能原因：
(1)感光鼓消电极接触不良
(2)感光鼓刮板剪切力过
(3)感光鼓主齿轮转动时发生抖动
(4)感光鼓有缺陷或安装不正确 一般检修方法：
1、无消电电压 2、消电电极接触不良
（5）打印时有异响或抖动：有齿轮坏或有传动轴 卡
（6）开机时无故障提示但主电机不转：
主电机坏
激光器原理、常见故障及维修
1、激光器原理
2、激光器、常见故障及维修 （1）输出全张白纸（无图像）
扫描器不转（控制电路坏，扫描器本身坏） 无激光束（激光器坏） 激光器机械快门没打开
（2）图像淡、字迹不饱满 激光器老化（电位器调整或更换激光器） 激光器、扫描器、反射镜脏污：清洁
接口板原理、功能、常见故障及维修
1、接口板原理、功能 （1）和微机进行数据通讯 （2）打印数据缓存与处理 （3）打印控制
2、接口板常见故障及维修 （1）数据通讯异常 （2）打印控制异常 （3）打印乱码 更换接口芯片或更换接口板
机械原理、常见故障及维修
1、机械原理： （1）主电机驱动（硒鼓，定影器，进纸
故障二：输出全张白纸
1、密封条没有拉出或墨粉已用完 2、充电、转印电极接触不良
激光打印机的结构与原理
激光打印机结构与维修激光打印机作为非击打式打印机自20世纪70年末问世以来已经取得迅速进展，目前已成为非击打式打印机的主流产品。
第一节结构与工作原理一、工作原理激光打印机主要由控制系统、激光扫描系统、电子照相系统和走纸机构组成。
当运算机输出信息时，控制系统通过接口接收来自运算机的印字信息；对其处置后，由激光扫描系统进行扫描，将需要输出的文字、图形和图像在硒鼓上形成静电潜像；然后用电子照相系统进行显像处置，即用带有电荷的增色剂对潜像进行着色，增色剂是带有与潜像极性相反电荷的微细墨粉，墨粉吸附在潜像上就形成了可见像；最后通过输纸机构将可见像转印到普通纸上，并将文字、图像等信息加以固定（定影）后输出，从而完成了整个印字操作进程。
二、机械结构激光打印机的机械结构十分复杂，但其最主要的部件，如墨粉、感光鼓（硒鼓）、显影轧辊、低级高压电晕放电线等，都装在一个能够取下的盒子中，那个盒子称为墨粉盒或EP盒。
当墨粉用完后或这部份损坏，能够将整个盒子取下改换，给维修带来极大方便。
图4-1是激光打印机的内部构造示用意。
图4-1 激光打印机的内部构造道示用意激光打印机在电子控制电路的控制下，接收主机发送来的打印数据和控制命令，控制各机械部件的有效配合，使要打印的信息通过激光来显影在感光鼓上，墨粉由显影轧辊传送到鼓上，在转换电晕的作用下，将打印信息印在打印纸上，最后墨粉由定影轧辊加热熔融到打印纸上。
打印纸在取纸轧辊、进纸轧辊、传送带和出纸轧辊的作用下，在激光打印机内部的旅行，形成信息载体后，被送出打印机。
三、图像生成系统激光打印机的印字进程是通过图像生成系统实现的。
激光打印机的图像生成系统由八个明确分离的部份组成：感光鼓、清洗橡胶刮刀、擦除灯、主电晕、书写机构、墨粉、转换电晕、熔结辊等。
这些部份都在印字进程中起着重要作用。
图4-2是激光印字进程示用意。
感光鼓是图像生成系统的核心，如图43所示。
感光鼓是一个用铝挤压出来的圆柱简，表面覆盖着一层无毒的有机化合物，具有光敏性质，当其暴露在光线下时涂层将导电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录：
一、认识激光打印机 二、激光打印机的基本构造
三、激光打印机的常见问题及其解决办法
添加文本
一、认识激光打印机
纸 张 打 印 历 程
目录
一、认识激光打印机
目录
一、认识激光打印机
目录
二、激光打印机的基本构造
1
激光扫描系统 成像转印系统 机械传动系统 传感器和电路系统
目录
探究到此结束！
谢谢！
目录
二、激光打印机的基本构造
4.传感器和电路系统
传感器 ：热敏电阻传感器，机械传感器，光电传感器 电路系统：供电电路，控制电路等
目录
三、激光打印机的常见问题及其解决办法
机器报错提示：
1.卡纸：（机械传动系统）搓纸轮，搓纸板，传动马达故障 或齿轮磨损 2.黑色部分错误：（成像转印系统）没墨粉，感光鼓问题 3.激光错误： （激光扫描系统）激光器积尘或损坏 4.马达错误： （激光扫描系统）激光器损坏，（成像转印系 统）定影器损坏
目录
三、激光打印机的常见问题及其解决办法
纸张质量：
5.打印模糊： （成像转印系统） 墨粉、感光鼓， （激光扫描 系统）激光头问题 6.部分空白： （激光扫描系统）激光头问题，转印皮带 7.线状空白： （激光扫描系统）激光头问题， 8.规则线条： （成像转印系统） 墨粉、感光鼓 9.不规则线条： （成像转印系统） 墨粉，转印皮带，定影器 10.偏色： （成像转印系统） 比如泛黄泛红，硒鼓漏墨
2
3 4
二、激光打印机的基本构造
1.激光扫描系统
目录
二、激光打印机的基本构造
1.激光扫描系统
激 光 器
目录
二、激光打印机的基本构造
2.成像转印系统
目录
二、激光打印机的基本构造
2.成像转印系统
感 光 鼓
目录
二、激光打印机的基本构造
3.机械传动系统 完成打印纸张的传送工作，转动齿轮，搓纸轮，搓纸板等
