电能质量检测装置技术要求
电能质量技术监督规定
电能质量技术监督规定第一章总则第一条为加强公司电能质量技术监督管理,保证电网安全、经济运行和电能质量,维护电气设备的安全使用环境,保护发、供、用各方的合法权益,依据《电力法》和国家有关规定,特制定本规定。
第二条技术监督工作贯彻“安全第一、预防为主”、超前防范的方针,按照依法监督、分级管理、行业归口的原则,对公司电能质量实施全过程、全方位的技术监督。
第三条公司电能质量技术监督在管理上应严格执行《国家电网公司技术监督工作管理规定》的要求,建立相应的管理体制和制度,规范技术监督工作。
第四条公司电能质量技术监督是为了保证公司向电网及用户提供符合国家电能量标准的电力,对影响电网电能质量各环节进行必要的技术监督。
第五条本规定适用于国能浚县生物发电有限公司电能质量技术监督管理。
第二章公司电能质量监督的范围及主要内容第六条本规定所指的电能质量是指并网的交流电能质量,其内容包括:1.发电机频率允许偏差;2.电压允许偏差;3.电压允许波动和闪变;4.三相电压允许不平衡度;5.电网谐波允许指标.第七条频率质量监督1.公司电力生产具有一次调频和调峰能力,一次调频装置在机组运行时必须投入。
应根据调度部门要求安装保证电网安全稳定运行的自动装置。
2.应根据调度部门的要求,安装自动低频减负荷装置,在发电机并网后应同时投运。
3.在编制低频低压减载方案时,应根据部颁《电力系统自动低频减负荷技术规定》的要求,应防止发电机及变压器过负荷跳闸,甚至发生破坏系统稳定事故。
4.供电频率统计时间以秒为单位。
第八条电压质量监督(一)电压偏差监督1.无功功率输出原则1) 公司的发电机组的无功输出是保证电力系统电压稳定的必然条件,保证机组合适的无功输出是保证电压质量和电网稳定运行的基本条件。
2) 公司电气运行人员应严格按照电网的电压情况及时合理调整机组无功负荷的出力情况,保证电能质量,在系统电压正常范围内,无功负荷的输出应保证在有功负荷的三分之一到三分之二之间,严禁主变压器倒送无功,严禁发电机进相运行。
电能质量控制装置
电能质量控制装置随着科技的发展和社会的进步,电能已经成为我们日常生活中不可或缺的能源。
然而,由于各种原因,电能的质量往往会受到影响,这不仅会影响到我们的日常生活,还会对各种电气设备造成损害。
因此,我们需要一种能够控制电能质量的装置——电能质量控制装置。
电能质量控制装置是一种能够通过调整电力系统的电压、电流等参数,以保证电能质量的装置。
它通常由电源模块、控制模块、检测模块等组成。
其中,电源模块负责提供电能;控制模块根据检测模块检测到的电能质量情况,通过调整电源模块的输出参数,以保证电能质量;检测模块则负责检测电能的质量。
电能质量控制装置具有多种功能,其中最重要的功能是调整电源模块的输出参数以保证电能质量。
当检测模块检测到电能质量出现问题时,控制模块会立即调整电源模块的输出参数,以保证电能的稳定性和可靠性。
此外,电能质量控制装置还可以通过实时监测电能的各项参数,如电压、电流、频率等,以及通过记录和显示这些参数的变化情况,帮助我们更好地了解电能的质量情况。
电能质量控制装置的应用非常广泛,它可以用于各种需要高质量电能的领域,如工业、科研、医疗等。
在工业领域,电能质量控制装置可以保证生产设备的稳定运行,提高生产效率;在科研领域,电能质量控制装置可以提供高质量的电能,保证实验结果的准确性;在医疗领域,电能质量控制装置可以保证医疗设备的正常运行,避免因电能质量问题而对病人造成伤害。
总之,电能质量控制装置是保证我们日常生活和各种电气设备正常运行的重要设备。
通过使用电能质量控制装置,我们可以有效地控制电能的质量,保证电能的稳定性和可靠性,同时也可以避免因电能质量问题而对我们的生活和设备造成损害。
电能质量控制装置随着科技的发展和社会的进步,电能已经成为我们日常生活中不可或缺的能源。
然而,由于各种原因,电能的质量往往会受到影响,这不仅会影响到我们的日常生活,还会对各种电气设备造成损害。
因此,我们需要一种能够控制电能质量的装置——电能质量控制装置。
电能质量(无功)技术监督实施细则
电能质量(无功)技术监督实施细则1 全体的1.1 技术监督是保证电网和电力设备长期稳定运行,提高设备健康水平的重要环节,必须依靠规程标准,利用先进的测试与管理手段,对保证设备健康水平与安全、经济、稳定运行有重要作用的参数与指标进行监督、检查、调整,以确保发供电设备在良好状态或允许范围内运行。
为贯彻“安全第一、预防为主、综合治理”的方针,适应电网的发展,进一步加强技术监督工作,依据《西北电网有限公司技术监督条例》结合新疆实际制定本细则。
1.2 技术监督按照依法监督、分级管理、行业归口的原则,从设计审查、设备选型、设备监造、安装、调试、运行、检修、停输技改后发电、建设全过程进行技术监督,及时发现和消除各种隐患,防止事故的发生。
1.3 技术监督以质量为中心,以标准为依据,以计量为手段建立质量、标准、计量三位一体技术监督体系。
1.4 这些规则适用于连接到电网的发电、电网企业、重要电力用户及电力设计单位。
2 监督范围规划其管辖电网中影响电能质量水平的设备、设计、运行、检测。
3 监督内容3.1 电能质量指数检测电能质量是指公共电网向用户接收端提供的交流电能质量,其质量指标为:供电频率允许偏差,供电电压允许偏差,供电电压允许波动和闪变,供电三相电压允许不平衡度,电网谐波允许指标。
3.1.1 电能质量指数检测有连续检测、不定期检查和专项检查:3.1.1.1 连续检测主要适用于电源电压偏差和频率偏差指示器的运行检测;3.1.1.2 定时检测主要适用于需要掌握电源电能质量且不具备连续检测条件的检测方法;3.1.1.3 专项检测主要适用于干扰源设备接入电网(或容量变化)前后的检测方式,它用于确定电网电能质量指标的背景条件和实际干扰量,或验证技术措施效果。
3.1.2 电能质量指数检测点的设置,应综合考虑下列因素:3.1.2.1 覆盖主网和所有电源电压等级,并在电网内(地域和线路首末)呈均匀分布;3.1.2.2 满足电能质量指标调控要求;3.1.2.3 满足特殊用户和订有电能质量指标条款合同用户的要求,根据电能指标的特点和电网的实际运行情况,确定各种检测方法和检测点的设置。
电能质量监测系统技术规范
广东电网500kV变电站35kV侧电容器组谐波监测系统二期项目设备及系统技术条件广东电网公司电力科学研究院2010年05月目录1总览 (3)2监测装置技术规范 (4)3前置服务技术要求 (9)4系统通信 (12)5电能质量监测终端结构、机械及防雷抗干扰要求 (13)6硬件配置和要求综述 (14)7安装和配置 (14)8培训 (14)9技术监督与验收 (15)10技术保障 (15)广东电网500kV变电站35kV侧电容器组谐波监测系统二期项目设备及系统技术条件1 总览1。
1 概述本项目是广东电网500kV变电站35kV侧电容器组谐波监测系统的扩建工程,对全省范围内指定的变电站电容器组的参数进行在线实时监测,当指定的监测参数超出设定条件时,系统能及时启动报警、接点动作输出功能及录波等功能。
电容器组谐波监测系统按结构可分为二层:第一层是分布在各变电站的监测装置,具有实时监测及快速越限报警功能;第二层是装于前置服务器的监测系统后台,用于实现对各监测装置的远程管理、实时显示监测数据、越限事件报警及录波、收集各监测装置的数据并存入前置数据库、提供历史数据查询.目前广东省电力谐波监测站已有500kV变电站电容组侧谐波监测系统(一期)在运行,它的变电站侧采用加拿大PML公司的ION7650监测装置,监测系统后台管理软件采用PML公司的ION Enterprise。
为实现监测数据资源的共享与再利用,一期系统前置服务器将监测数据通过前置数据库导入到广东电网的电能质量监测系统的PQVIEW后台数据库中,利用PQView较为完善的数据管理分析功能,实现广东电网500kV变电站35kV侧电容器组谐波监测系统历史数据与广东电网的电能质量监测系统历史数据的统一管理、分析、查询、存储及报表制作,进一步扩大广东电网的电能质量监测系统有效监测范围。
参考上述做法,本期扩建工程要求变电站电容器组监测系统设备供应商保证PQView能准确读取、分析及存储本项目招标系统前置数据库的所有历史监测数据。
智能变电站电能质量监测装置设计探讨
智能变电站电能质量监测装置设计探讨摘要:现阶段电网结构运行复杂,分布式电源的大量接入、交直流的混合运行等使得电能质量问题不断增加,需要对电网进行电能质量持续性监测。
电能质量在线监测设备主要对主干电网、配电网及有特殊需求的地方进行监测。
电能质量在线监测设备在智能变电站与常规站中的应用和设计有着明显的区别,智能站硬件设计和软件设计要求有更高的大数据处理能力和更高的精度,在通信方面要符合IEC 61850国际标准要求,数据计算流程、FFT、DFT计算、采样差值都应加强设计。
关键词:智能变电站电能质量检测装置硬件软件设计0 引言随着我国智能电网的不断发展,各种电压等级电网规模不断扩大,电力设备的智能化,电力用户对电能质量的要求也随着智能电网的不断发展提出更高的要求。
在当前飞速发展的信息社会下,电网运行要更加安全平稳,任何错误的运行方式或电网事故都可能造成严重的后果,因此电网安全运行需要更加智能、更加标准化的电能质量检测设备,以使得电网及电力系统运行更加安全可靠和更加经济。
对电网稳定运行造成影响有以下几个重要方面:(1)电力系统发电与用电设备只有在额定频率附近运行时,才能发挥最好的功能,系统频率变动过大(∆f=fm-fN),对用户和发电厂运行都会产生不利的影响。
同时由于用电负荷的不断变化,电力系统运行过程中的有功功率P处于动态平衡中,系统中各个点的电压也是时刻在发生着变化,在变化的允许范围内波动,如果超过允许偏差范围,就会影响系统运行。
(2)在理想的三相交流电力系统中,A、B、C三相电压应有同样的幅值并且三相相位角互差2π/3,如果三相系统的元件参数不对称,特别是三相负荷不对称,造成A、B、C 三相电压运行在不平衡状态下,会对电气设备等造成不同程度的影响。
(3)电网运行过程中,由于非线性负荷产生的谐波,使电压波形产生畸变,严重影响电网运行,影响着电网各种电气设备的安全运行。
由冲击功率负荷引起的电力系统电压波动和闪变超过范围同样带来危害,电压波动造成的照明灯光闪烁、电动机转速不均匀、电子仪器及计算机等的不正常工作等等。
220kV智能变电站电能质量监测终端通用技术规范

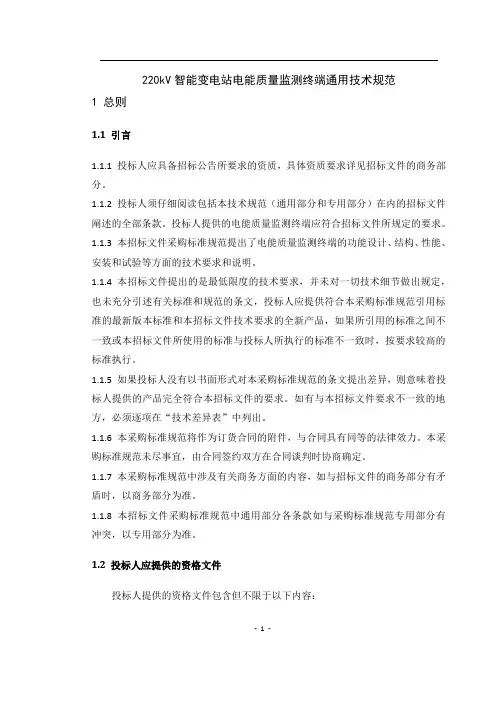

220kV智能变电站电能质量监测终端通用技术规范1 总则1.1 引言1.1.1 投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范(通用部分和专用部分)在内的招标文件阐述的全部条款。
投标人提供的电能质量监测终端应符合招标文件所规定的要求。
1.1.3 本招标文件采购标准规范提出了电能质量监测终端的功能设计、结构、性能、安装和试验等方面的技术要求和说明。
1.1.4 本招标文件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品,如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时,按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异,则意味着投标人提供的产品完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方,必须逐项在“技术差异表”中列出。
1.1.6 本采购标准规范将作为订货合同的附件,与合同具有同等的法律效力。
本采购标准规范未尽事宜,由合同签约双方在合同谈判时协商确定。
1.1.7 本采购标准规范中涉及有关商务方面的内容,如与招标文件的商务部分有矛盾时,以商务部分为准。
1.1.8 本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突,以专用部分为准。
1.2 投标人应提供的资格文件投标人提供的资格文件包含但不限于以下内容:- 1 -a)填写技术规范专用部分中的技术参数响应表;b)填写技术规范专用部分中的投标人技术偏差表;c)按附录A提供业绩资料;d)按技术规范专用部分货物组件材料配置一览表填写仪器配置表;e)产品说明书、出厂试验报告,具有国家认可的检测机构出具的合格的型式试验、产品性能测试(POC)报告。
f)权威机构出具的终端与主站通信协议一致性测试报告。
电能质量监测装置技术协议
电能质量监测装置技术协议1.介绍电能质量监测装置〔Power Quality Monitoring Device,简称PQMD〕是一种用于监测和评估电能质量的设备。
它能够监测电网中的电压波形、电流波形以及各种电能质量参数,并提供相应的数据分析和报告。
通过使用PQMD,我们能够及时发现和解决电能质量问题,提高电力系统的可靠性和稳定性。
2.目的本技术协议的目的是明确电能质量监测装置的技术要求和测试方法,确保装置能够准确、可靠地监测电能质量,并提供详细的数据分析和报告。
3.技术要求•测量准确性:电能质量监测装置应具有高精度的测量能力,能够准确地采集和记录电压波形、电流波形和各项电能质量参数。
•通信能力:装置应支持多种通信方式,如以太网、RS485、无线通信等,方便数据传输和远程监控。
•数据存储和处理能力:装置应具备较大的数据存储空间,能够保存长期的监测数据;同时,装置应具备快速的数据处理能力,能够实时分析和报告电能质量问题。
•平安性:装置应具备一定的防护能力,能够抵御外界干扰和攻击,确保数据的平安和可靠性。
•用户友好性:装置应具备良好的用户界面和操作方式,方便用户实时查看监测数据、操作装置和获取报告。
•测量准确性测试:通过与标准设备比照,测试装置的测量准确性,并评估其误差范围和稳定性。
•通信能力测试:测试装置与不同通信设备的兼容性和稳定性,确保装置能够正常进行数据传输和远程监控。
•数据存储和处理能力测试:测试装置的数据存储空间和处理速度,评估其长期数据存储和实时数据分析的能力。
•平安性测试:对装置进行平安性测试,模拟各种外界干扰和攻击,并检测其抵抗能力和数据保密性。
•用户友好性测试:评估装置的用户界面和操作方式是否简洁明了,是否易于使用和操作。
测试完成后,应编制详细的测试报告,包括测试工程、测试方法、测试结果和评估结论等内容。
报告应具备清晰的结构和严谨的论证,便于用户理解和参考。
6.结论电能质量监测装置技术协议明确了电能质量监测装置的技术要求和测试方法,确保装置能够准确、可靠地监测电能质量,并提供详细的数据分析和报告。
电能质量监测装置自动检测系统设计
求 。M E T / C A L 自动 校 准 管 理 软 件 由 ME T / C A L软
件包 、S y b a s e关 系数 据 库 、C y r s t a l 水 晶报 表组 成 。 它既是一 款检测校 准软件 .又是 一个数 据库 和资产
管理 系统 。其 ME T / C A L软件包包括 ME T / C A L E d —
本 文采 用 基 于 ME T / C A L的 电 能 质 量 监 测 装
表 2 谐 波 电 压 、谐 波 电流 允 许 误 差 ( A级)
置全 自动 检 测 系 统 。在 符 合 行 业 规 定 的 基 础 上 .
实现 对 电能 质 量 监测 装 置 的全 自动 检 测 工 作 .并
对 电 能质 量 监测 装 置 进行 检 测 常用 的方 法 有 两 种 ,一 种方 法是 实 验 员 按 照检 测 步 骤 实 际 操 作 电能质量 标准 源 .手 动记 录 数据 并 计 算 误 差 及 不 确定 度 ,完成 检 测 工 作 。该 方 法 操作 繁 琐 ,耗 时 长 ,对 实验 员专 业 知 识要 求 高 ,同 时手 动 记 录计 算 数据 及制作 报 表 不仅 耗 费 较 多 时 间而 且 容 易 出 错 。另 外一 种方法 是 利 用 虚拟 仪 器 技 术 l 4 ] 或 其 它 技 术开发 检测 校 准 软 件 ,按 照 检 测 步骤 在 软 件 上 操作 控制 标准 源 进 行 检 测 ,可 以 实现 误 差 自动 计
能 质量 监测 装 置 的检 测 工 作 需 要 检 测 人 员 按 照 检
设备通用要求》 ( G B / T 1 9 8 6 2 — 2 0 0 5 ) ] 的相关规
定 ,电能质 量监 测装 置 被 检 测 的 内容 包 括 :基 波
电力系统同步相量测量装置通用技术条件
电力系统同步相量测量装置通用技术条件电力系统同步相量测量装置是用于测量电力系统中各节点的电压和电流相位、幅值等参数的设备。
它是电力系统监控和保护的重要组成部分。
根据相关标准和规范,以下是电力系统同步相量测量装置的通用技术条件:1. 测量范围:电力系统同步相量测量装置应具有适应不同电压等级的测量范围,能够测量额定电压以下的正常工作电压和过电压状态。
2. 测量精度:电力系统同步相量测量装置的测量精度应符合国际标准和规范的要求。
对于电流相量测量,精度应在0.2%以内;对于电压相量测量,精度应在0.5%以内。
3. 抗干扰能力:电力系统同步相量测量装置应具有较强的抗干扰能力,能够在电力系统繁忙的环境中稳定工作。
它应能抵抗电力系统中的高频扰动、瞬态干扰、电磁干扰等。
4. 通信接口:电力系统同步相量测量装置应支持多种通信接口,如RS485、以太网等,以便与其他系统进行数据交互和远程监控。
5. 数据存储和传输:电力系统同步相量测量装置应具备数据存储和传输功能,能够记录并传输测量数据。
它应支持本地存储、远程存储和实时数据传输。
6. 可靠性和安全性:电力系统同步相量测量装置应具备较高的可靠性和安全性,能够满足电力系统实时监控和保护的需求。
它应具备电路短路、过压、过流等保护功能,并能自动恢复工作。
7. 用户界面:电力系统同步相量测量装置应具备友好的用户界面,方便操作和监控。
它应具备显示屏、按键等操作和显示设备,能够实时显示测量数据、状态和报警信息。
电力系统同步相量测量装置应具备广泛的测量范围、高精度、抗干扰能力、多样化通信接口、数据存储与传输功能、可靠性和安全性,以及用户友好的界面。
这些技术条件的满足将有效提升电力系统的监控和保护能力,确保电网的运行安全和稳定。
电力设备行业电力仪器设备检测规范
电力设备行业电力仪器设备检测规范在电力设备行业中,电力仪器设备是至关重要的组成部分。
为了确保电力系统的安全稳定运行,对电力仪器设备进行规范的检测十分必要。
本文将从检测设备、检测方法和检测参数三个方面,对电力仪器设备的检测规范进行探讨。
一、检测设备1. 检测仪器:应使用符合国家标准,并由相关认证机构检测合格的检测仪器。
检测仪器的精度和可靠性应满足电力仪器设备的检测要求。
2. 检测设备:应选择适用的检测设备,包括电压表、电流表、功率表、频率表、示波器等。
检测设备应具备高精度、高速度、高可靠性的特点,以确保准确测量和检测结果的可靠性。
二、检测方法1. 外观检测:应对电力仪器设备的外观进行检查,包括外壳、接口、连接器等部分。
确保电力仪器设备的外观无明显磨损、腐蚀等缺陷。
2. 功能检测:应对电力仪器设备的各项功能进行检测,包括电压测量、电流测量、功率测量、频率测量等。
检测应按照设备的规范和技术要求进行,确保设备满足相应的功能要求。
3. 参数检测:应对电力仪器设备的各项参数进行检测,包括额定电压、额定电流、额定功率因数、额定频率等。
检测应按照设备的规范和标准进行,确保设备的参数符合要求。
4. 故障检测:应对电力仪器设备的故障进行检测,包括短路、过载、绝缘损坏等故障。
检测应采用适当的方法和设备,确保准确检测设备的故障情况。
三、检测参数1. 电压:检测电力仪器设备的电压参数,包括额定电压、电压波动、电压失真等。
电压的检测应采用适当的电压表或示波器,确保准确测量电压情况。
2. 电流:检测电力仪器设备的电流参数,包括额定电流、电流波动、电流失真等。
电流的检测应采用适当的电流表或示波器,确保准确测量电流情况。
3. 功率因数:检测电力仪器设备的功率因数参数,包括功率因数的大小、功率因数的变化等。
功率因数的检测应采用适当的功率表或示波器,确保准确测量功率因数情况。
4. 频率:检测电力仪器设备的频率参数,包括额定频率、频率偏差等。
电能质量在线监测装置通用技术规范
中泰化学吐鲁番市托克逊县高性能树脂产业园及配套基础设施建设项目输变电工程EPC总承包设备招标采购高能树脂110kV输变电工程电能质量在线监测装置招标文件(1102007-0000-00技术规范专用部分)设计单位:新疆西域恒通电力设计有限公司2017年12月乌鲁木齐本规范对应的专用技术规范目录电能质量在线监测装置采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分,项目单位应填写专用部分中项目单位技术差异表并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:1)改动通用部分条款及专用部分固化的参数。
2)项目单位要求值超出标准技术参数值范围。
3)根据实际使用条件,需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经标书审查会同意后,对专用部分的修改形成项目单位技术差异表,放入专用部分表格中,随招标文件同时发出并视为有效,否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中标准技术参数表、项目需求部分和投标人响应部分三部分相应内容。
填写投标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的项目单位技术差异表中给出的参数进行响应。
项目单位技术差异表与标准技术参数表和使用条件表中参数不同时,以项目单位技术差异表中给出的参数为准。
投标人填写技术参数表时,如有偏差除填写投标人技术偏差表外,必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程,如有需要,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范的页面、标题、标准参数值等均为统一格式,不得随意更改。
《国家电网公司电网电能质量技术监督规定(试行)》
国家电网公司电网电能质量技术监督规定(试行)第一章总则第一条为加强电网电能质量技术监督管理,保证电网安全、经济运行和电能质量,维护电气设备的安全使用环境,保护发、供、用各方的合法权益,依据《电力法》和国家有关规定,制定本规定。
第二条技术监督工作贯彻“安全第一、预防为主”、超前防范的方针,按照依法监督、分级管理、行业归口的原则,对电网电能质量实施全过程、全方位的技术监督。
第三条电网电能质量技术监督是国家电网公司技术监督工作的重要组成部分,在管理上应严格执行《国家电网公司技术监督工作管理规定》的要求,建立相应的管理体制和制度,规范技术监督工作。
第四条电网电能质量技术监督是为了保证电网向用户提供符合国家电能质量标准的电能,对电网内影响电能质量的发电、供电、用电等各环节进行必要的技术监督。
第五条因公用电网、并网发电企业或用户用电原因引起的电能质量不符合国家标准时,应按“谁引起,谁治理”的原则及时处理,并应贯穿于公用电网、并网发电企业及用电设施设计、建设和生产的全过程。
第六条本规定适用于国家电网公司所属各电网企业、供电企业、施工企业和发电企业、电力设计单位以及由公用电网供电的用户。
第二章电网电能质量监督的范围及主要内容第七条本规定所指的电能质量是指公用电网、发电企业、用户受电端的电能质量,其内容包括:(一)电力系统频率允许偏差;(二)电压允许偏差;(三)电压允许波动和闪变;(四)三相电压允许不平衡度;(五)电网谐波允许指标。
第八条频率质量监督(一)在电力系统规划、设计、运行中,必须保证有功电源备用容量不得低于发电容量的20%。
(二)并网运行的发电厂必须具有一次调频和调峰能力,一次调频装置在机组运行时必须投入。
发电厂应根据调度部门要求安装保证电网安全稳定运行的自动装置。
(三)在新建、扩建变电所工程及更改工程的设计中,应根据调度部门的要求,安装自动低频减负荷装置,在新设备投产时应同时投运。
(四)在编制低频减载方案时,应根据部颁《电力系统自动低频减负荷技术规定》的要求,按照本地区年度最大用电负荷并考虑不同地区最大负荷同时率来安排各轮次减负荷容量,还应通过各种运行方式下失去最大电源的验算,并应防止由于各轮次低频减载装置动作后造成联络线或变压器过负荷跳闸,甚至发生稳定破坏事故。
电能质量装置实验报告
1. 了解电能质量装置的基本组成和工作原理。
2. 掌握电能质量装置的实验方法和操作步骤。
3. 分析电能质量装置的测试结果,评估电能质量状况。
4. 提高对电能质量问题的认识和解决能力。
二、实验原理电能质量装置是一种用于检测和分析电网电能质量的设备。
它通过采集电网的电压、电流、频率等参数,对电能质量进行实时监测和评估。
实验中,我们主要关注以下电能质量指标:1. 电压偏差:指电网电压与额定电压之间的偏差。
2. 谐波含量:指电网中各次谐波电压与基波电压的比值。
3. 电压波动与闪变:指电网电压在一定时间内的波动程度和闪变频率。
4. 电流不平衡:指三相电流之间的不平衡程度。
实验原理基于以下公式:1. 电压偏差:$$\Delta U = \frac{U_{\text{max}} -U_{\text{min}}}{U_{\text{max}}} \times 100\%$$2. 谐波含量:$$H_{n} = \frac{U_{n}}{U_{1}} \times 100\%$$3. 电压波动与闪变:根据IEC 61000-4-15标准计算。
4. 电流不平衡:$$\Delta I = \frac{I_{\text{max}} -I_{\text{min}}}{I_{\text{max}}} \times 100\%$$三、实验设备1. 电能质量装置:用于采集电网电能质量参数。
2. 示波器:用于观察电压、电流波形。
3. 数据采集器:用于记录实验数据。
4. 电源:提供实验所需的电能。
1. 连接实验设备,确保实验装置正常工作。
2. 打开电能质量装置,设置测试参数,如电压、电流、频率等。
3. 采集电网电能质量参数,包括电压、电流、频率、谐波含量、电压波动与闪变、电流不平衡等。
4. 将采集到的数据传输到数据采集器,进行存储和分析。
5. 利用示波器观察电压、电流波形,分析电能质量状况。
6. 根据实验数据,计算电压偏差、谐波含量、电压波动与闪变、电流不平衡等指标。
电能质量监测终端技术要求
1.范围本规范规定了电网电能质量监测系统终端设备(以下简称电能质量监测终端)的功能要求、准确度指标、试验方法、验收规则及标准。
本规范适用于基于电能质量测试分析的各种装置,包括专用的电能质量监测终端,也包括具有电能质量测试功能的其他自动化装置。
本规范适用于电网内所应用的电能质量监测装置应用性能检测,测试的结果可以作为装置选用、应用功能开发等的依据。
2.引用文件本规范在制定过程中参照或者引用了以下文件,以下文件中的条款通过本标准的引用而成为本规范的条款;部分内容本规范可能结合电网的具体情况进行了修改,如有不一致之处以本规范为准。
GB/T12325-2003电能质量供电电压允许偏差GB12326-2000电能质量电压波动和闪变GB/T14549-93电能质量公用电网谐波GB/T15543-1995电能质量三相电压允许不平衡度GB/T 19862—2005 电能质量监测设备通用要求GB/T15945-1995电能质量电力系统频率允许偏差GB/T18481-2001电能质量暂时过电压和瞬态过电压GB/T 4208-1993 外壳防护等级的分类GB/T2423.1-1989 电工电子产品基本环境试验规程试验 A: 低温试验方法GB/T2423.2-1989 电工电子产品基本环境试验规程试验 B: 高温试验方法GB/T2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变湿热试验方法GB/T2423.5-1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击试验方法GB/T2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-1998 电磁兼容性试验和测量技术静电放电抗扰度性试验(idt IEC 61000-4-2:1995)GB/T17626.3-1998 电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验(idt IEC 61000-4-3:1995)GB/T17626.4-1998 电磁兼容性试验和测量技术快速瞬变电脉冲群抗扰度试验(idt IEC 61000-4-4:1995)GB/T17626.5-1998 电磁兼容性试验和测量技术浪涌(冲击)抗扰度试验(idt IEC 61000-4-5:1995)GB/T17626.11-1999 电磁兼容性试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(idt IEC 61000-4-11:1994)GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则IEC 61000-4-30 Testing and Measurement Techniques - Power QualityMeasurement Methods3.术语和定义下列术语和定义适用于本规范:3.1电压偏差 voltage deviation供电电压对标称电压的偏差与标称电压的百分比。
电能质量监测装置基本技术要求
电能质量监测装置基本技术要求
电能质量检测装置需满足电网公司对其相关的技术要求及品牌要求,满足与省调的联网配置要求。
如不能满足相关要求,投标方需无条件按照省网及招标方要求进行更换。
本风电场配置1套电能质量在线监测装置。
电能质量在线监测应能满足终期4回集电线路的接入要求。
1 工作电源
额定值:DC220V;
允许偏差:-20%~+15%;
功率消耗:不大于20W;
2 交流电流输入
输入方式:电流互感器输入;
额定值In:5A;
测量范围:0~2In;
功率消耗:不大于0.5VA/路;
过载能力:2In 连续工作;40In 允许1s。
3 交流电压输入
输入方式:电压互感器输入;
额定值Un:57.7V/100V;
测量范围:0~1.2Un;
功率消耗:不大于0.5VA/路;
过载能力:2Un 连续工作;
2.4 Un 允许1s。
4 开关量输入
工作电压:DC220V;
输入方式:无源空接点;
隔离方式:光电隔离,隔离电压2500V。
5 使用环境
正常工作温度:-10℃~+55℃;
极限工作温度:-30℃~+65℃;
相对湿度:5%~95%;
6 电磁兼容性能、机械性能及安全性应满足国标要求。
电能质量管理标准规定
电能质量管理标准规定(经典版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的经典范文,如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!电能质量管理标准规定电能质量管理标准规定怎么写电能质量,这个看似抽象的概念,实则直接影响着我们的日常生活和工业生产。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技术规范
一、前言
1、本招标文件提供的要求是最低限度的技术要求,所使用的标准和规范如与卖方所执行的标准发生矛盾时,按较高标准执行。
2、卖方所提供“大中型光伏电站移动检测平台电能质量监测装置”及内部元器件应符合国家相关标准及安全规范,卖方所提供的所有产品及技术文件除非在技术规格中另做规定外,均应使用相应的国际标准化组织标准/或其它先进国际标准。
3、如果卖方没有以书面形式对本技术规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。
如有异议,应在投标文件中以“对技术规范书的意见同规范书的差异”为标题的专门章节加以详细描述,并按附录A的格式填写。
二、项目介绍
本装置应用于大中型光伏电站移动检测平台,满足大中型光伏电站现场检测的要求,可安装在光伏电站各监测点,组成区域电能质量监控网络,实时采集、监测、分析、输出监测点的所有电能质量参数,并以此为依据分析被测光伏电站电能质量是否达标。
检测平台的原理框图如下:
图1大中型光伏电站移动检测平台电气框图
此招标设备为电能质量监测装置及电能质量监测系统软件。
三、供货的相关要求
1、供货范围:电能质量监测装置6台、电能质量监测系统软件一套,并包括相应辅助设备,由电能质量监测装置厂家负责调试后,整体交付。
2、要求卖方准时发货,货物在2010年月日前发到买方单位(南京市浦口高新技术开发区创业路1号),在买方单位检验合格后,买方出具验收报告。
3、要求供货商在提交投标文件时,提供设备的安装和电气接线图纸,并加以详细说明,以便买方单位进行装置的电气、配线设计工作。
4、要求设备满足长时间连续工作的检测要求。
5、设备的所有部件应是全新的、高质量的、没有缺陷的、并具有合理的设计和制造。
使用的材料应是适用的、长寿命、高可靠性、低损耗、少磨损和易调整的。
四、电能质量监测装置的要求
4.1技术要求
1)采样率:每周波512点及以上;
2)数据存储深度能够达到一个月以上,无记录事件被遗忘;
3)数据通信协议公开,在线实时监测数据满足刷新要求;离线存储数据带时间戳,存储格式开放,支持按时间段和数据类型的快速查询和提取
4)支持GPS同步对时功能,典型同步精度为0.1ms;
5)仪器回路数可以灵活配置,单台仪器能够提供对多个回路(每路至少包括3相电压和3相电流)的监测。
4.2主要功能
1)参数测量功能:在线实时监测被测光伏电站的电能质量参数,包括:电压、电流、功率、电量、频率、电压暂降、骤升、中断、闪变、浪涌、三相不对称、谐波THD、TDD、直流分量等。
2)数据与波形处理功能:具备16/20* bit的实时波形和故障录波功能,时间标精度为0.001ms;能够将各监测点的数据,根据选定的时间段或测试数据筛选条件进行进一步分析处理。
3) 图形输出功能:能够输出功率变化曲线、电网频率变化曲线、基波电压/基波电流长期变化曲线、电压/电流总畸变率长期变化曲线、电压/电流各次谐波长期变化曲线、长期/短期闪变值变化曲线、指标越界波形曲线、频谱曲线等。
4)报表输出功能:能够对历史数据调用分析,并对各监测点的电能质量数值分别产生分钟-小时-日以及自定义时间段报表;能够产生越界参数分析结果报表,并最终生成综合电能质量报告和数据分析文档。
5)通讯功能:装置必须具备与车载集控系统通讯的功能;通讯方式包括RS232/485、
Ethernet;通讯协议公开,能够接收来自车载集控系统的指令并反馈信息。
4.3基本参数
4.3.1测量参数
1)电压/电流:各相真有效值、基波有效值、平均值、三相不平衡度
2)功率:有功功率、无功功率、视在功率、功率因数
3)功率因数:真功率因数、基波功率因数
4)电量:双向电量、输入电量、输出电量、净值电量、总和电量
5)谐波(具备FFT分析功能):偶次谐波、奇次谐波、总谐波、间谐波、次谐波
4.3.2技术参数
1)谐波测量精度符合IEC 61000-4-30 Class A测量精度要求
2)频率测量范围:45~55Hz,中心频率为50Hz,精度误差≤0.01Hz
3)基波电压允许误差≤0.2%F.S.,基波电流允许误差≤0.5%F.S.
4)三相电压不平衡度≤0.2%,电压谐波总畸变率≤0.2%
5)基波电压(电流)之间相位差的测量误差≤0.5°
6)同次谐波电压和谐波电流相位差测量误差≤0.5h(°)
7)电压/电流输入通道隔离,每通道的绝缘电阻≥3MΩ,耐电压≥1.5KV
8)工作环境:温度0~+40℃,湿度≤90%,海拔高度≤2000m;
9)安规和EMC:符合国家相关标准;
10)防护等级:不低于IP65。
五、试验
卖方应对提供的所有设备进行出厂试验和现场试验,从而证明提供的设备满足技术规范中的性能要求,卖方应向买方提供型式试验和例行试验报告。
过去基本相同或额定参数相近的运行试验鉴定报告亦应提供给买方。
卖方建议的任何高于国家标准有关条款的试验标准将被接受,并优先采用。
卖方在投标文件中应提出出厂试验大纲和试验方案(包括针对本项目特殊设计的试验方案,并着重说明)。
六、技术服务、图纸资料和产品验收
6.1 技术服务
必要时卖方应派员进行现场技术服务,卖方应提出现场服务承诺。
6.2 图纸资料
6.2.1签订供货合同后提供文件
组装图:
主要设备组装图:包括外形尺寸,设备的重心位置及重量;
附有设备支架的设备组装图:标明设备支架的尺寸、底脚尺寸的规格、位置和尺寸;
说明书:
与电能质量有关的国标、IEC及其它标准;
各主要设备的设计原理、性能、结构及安装使用说明书;
维修手册,包括运行描述、维修说明;
装配、安装、布置说明,包括布置图、端子排图,并说明合同设备之间的联接;
备品备件存放时间;
包装、运输、存放要求。
6.2.2出厂时提供文件
型式试验报告
工厂试验报告(含出厂试验报告)
安装调试报告
试运行报告
6.3产品验收
所有测试设备仪器在国内必须通过计量部门计量合格。
完成系列验收检测、测试试验,包括软件、硬件的功能和性能检测,并提交验收试验报告。
到货验收:设备安装、调试结束,试运行72 小时,达到验收标准,买、卖双方及买方工程监理单位派员共同验收,并经技术监督部门验收合格,发放使用许可证。
最终验收:投入使用后1 年,所有设备、材料安装无质量问题,运行正常,买、卖双方及有关部门确认验收合格。
买方使用卖方提供的设备或其任何一部分,当受到第三方提出的侵犯其专利权、商标权或工业设计权的起诉时,一切后果由卖方负责。
附录A 技术偏差表。
