汽车制造工艺流程图分析
(完整版)汽车制造工艺流程

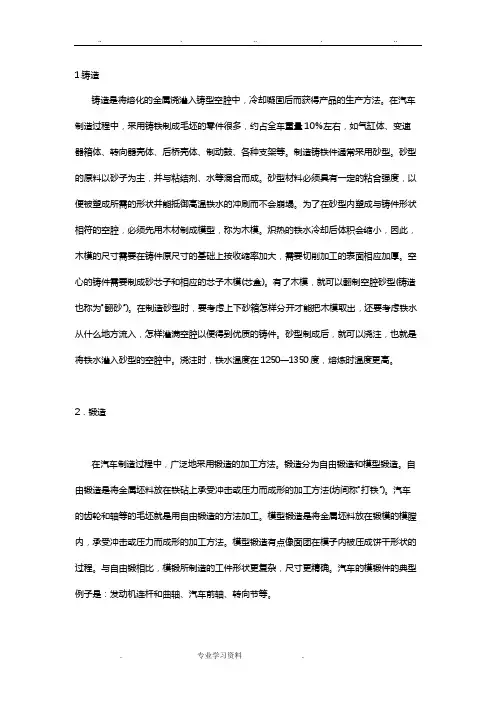

1.铸造铸造是将熔化的金属浇灌入铸型空腔中,冷却凝固后而获得产品的生产方法。
在汽车制造过程中,采用铸铁制成毛坯的零件很多,约占全车重量10%左右,如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。
制造铸铁件通常采用砂型。
砂型的原料以砂子为主,并与粘结剂、水等混合而成。
砂型材料必须具有一定的粘合强度,以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。
为了在砂型内塑成与铸件形状相符的空腔,必须先用木材制成模型,称为木模。
炽热的铁水冷却后体积会缩小,因此,木模的尺寸需要在铸件原尺寸的基础上按收缩率加大,需要切削加工的表面相应加厚。
空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。
有了木模,就可以翻制空腔砂型(铸造也称为“翻砂”)。
在制造砂型时,要考虑上下砂箱怎样分开才能把木模取出,还要考虑铁水从什么地方流入,怎样灌满空腔以便得到优质的铸件。
砂型制成后,就可以浇注,也就是将铁水灌入砂型的空腔中。
浇注时,铁水温度在1250—1350度,熔炼时温度更高。
2.锻造在汽车制造过程中,广泛地采用锻造的加工方法。
锻造分为自由锻造和模型锻造。
自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。
汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。
模型锻造是将金属坯料放在锻模的模膛内,承受冲击或压力而成形的加工方法。
模型锻造有点像面团在模子内被压成饼干形状的过程。
与自由锻相比,模锻所制造的工件形状更复杂,尺寸更精确。
汽车的模锻件的典型例子是:发动机连杆和曲轴、汽车前轴、转向节等。
3.冷冲压冷冲压或板料冲压是使金属板料在冲模中承受压力而被切离或成形的加工方法。
日常生活用品,女口铝锅、饭盒、脸盆等就是采用冷冲压的加工方法制成。
例如制造饭盒,首先需要切出长方形并带有4个圆角的坯料(行家称为“落料”),然后用凸模将这块坯料压入凹模而成形(行家称为“拉深”)。
在拉深工序,平面的板料变为盒状,其4边向上垂直弯曲,4个拐角的材料产生堆聚并可看到皱褶。
汽车制造工艺流程图
1.铸造铸造是将熔化的金属浇灌入铸型空腔中,冷却凝固后而获得产品的生产方法。
在汽车制造过程中,采用铸铁制成毛坯的零件很多,约占全车重量10%左右,如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。
制造铸铁件通常采用砂型。
砂型的原料以砂子为主,并与粘结剂、水等混合而成。
砂型材料必须具有一定的粘合强度,以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。
为了在砂型内塑成与铸件形状相符的空腔,必须先用木材制成模型,称为木模。
炽热的铁水冷却后体积会缩小,因此,木模的尺寸需要在铸件原尺寸的基础上按收缩率加大,需要切削加工的表面相应加厚。
空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。
有了木模,就可以翻制空腔砂型(铸造也称为“翻砂”)。
在制造砂型时,要考虑上下砂箱怎样分开才能把木模取出,还要考虑铁水从什么地方流入,怎样灌满空腔以便得到优质的铸件。
砂型制成后,就可以浇注,也就是将铁水灌入砂型的空腔中。
浇注时,铁水温度在1250—1350度,熔炼时温度更高。
2.锻造在汽车制造过程中,广泛地采用锻造的加工方法。
锻造分为自由锻造和模型锻造。
自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。
汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。
模型锻造是将金属坯料放在锻模的模膛内,承受冲击或压力而成形的加工方法。
模型锻造有点像面团在模子内被压成饼干形状的过程。
与自由锻相比,模锻所制造的工件形状更复杂,尺寸更精确。
汽车的模锻件的典型例子是:发动机连杆和曲轴、汽车前轴、转向节等。
3.冷冲压冷冲压或板料冲压是使金属板料在冲模中承受压力而被切离或成形的加工方法。
日常生活用品,女口铝锅、饭盒、脸盆等就是采用冷冲压的加工方法制成。
例如制造饭盒,首先需要切出长方形并带有4个圆角的坯料(行家称为“落料”),然后用凸模将这块坯料压入凹模而成形(行家称为“拉深”)。
在拉深工序,平面的板料变为盒状,其4边向上垂直弯曲,4个拐角的材料产生堆聚并可看到皱褶。
汽车制造行业主要生产工艺职业病危害因素识别和防护措施
汽车制造行业主要生产工艺职业病危害因素识别和防护措施汽车制造行业的工艺类型很多,根据《建设项目职业病危害风险分类管理目录(2021年版)》,汽车制造业C36,属于职业病危害严重行业。
本教案以小型乘用汽车制造工艺为例,讲解汽车制造行业职业卫生监督执法基础知识,重点知识点为汽车制造行业生产工艺流程及生产过程中职业病危害因素识别、职业病防护设施和个人防护措施、以及相关职业病危害因素职业健康检查项目等。
汽车制造行业主要包括冲压车间、焊装车间、涂装车间、树脂车间、总装车间。
一、生产工艺(一)冲压车间生产工艺流程及工艺说明1、生产工艺流程图1冲压车间生产工艺流程图2、工艺说明冲压车间主要从事生产车身外壳配件。
首先将镀锌板放入冲压机进行自动冲压,然后进行质量检验,合格的冲压件入库送入焊装车间,需要返修的冲压件进行返修合格后入库,无法返修的冲压件报废。
通常冲压线采用串联式伺服压力机高速全自动生产线,也有采用全自动多工位压力机。
(二)焊装车间生产工艺流程及工艺说明1、生产工艺流程图2焊装车间生产工艺流程图2、工艺说明焊装车间主要进行车身总成及其分总成焊接、装配、调整和修磨,分总成主要包括左/右侧围内板总成、左/右侧围外板总成、顶盖总成、地板总成、左/右车门、前盖、后盖总成和车身总成。
焊装车间焊接工艺主要有两种:接触电阻焊和气体(CO2)保护电弧焊。
焊装车间主体部分以电阻焊为主,现代汽车工业通常以机器人自动生产线为主,小件焊接生产线以CO2保护焊为主,独立车间设置。
(三)涂装车间生产工艺流程及工艺说明1、生产工艺流程图3涂装车间生产工艺流程图2、工艺说明涂装车间主要负责车身表面的涂装作业,包括表面处理、电泳涂装、密封胶喷涂、底漆、中涂、面漆喷涂、自动注蜡等。
首先将从焊装车间送入的车框进行预处理,然后进行电泳,再然后进行烘干,之后喷色漆、清漆,再然后送入报交线,无质量问题最后送入自动注蜡机进行注蜡。
涂装车间内一般布置有底漆线、涂胶线、中涂线、面漆线、精饰线、返修线。
(完整版)汽车研发注塑件工艺流程及参数解析
汽车研发注塑件工艺流程及参数解析!塑料化是当今国际汽车制造业的一大发展趋势,尤其内外饰上大部分件都是塑料件。
内饰塑料件大致有仪表盘配件、座椅配件、地板配件、顶板配件、方向盘配件、车门内饰件、后视镜以及各种卡扣和固定件;外观塑料件有前后车灯、进气格栅、挡泥板、倒车镜。
今天和大家一起聊聊注塑件的工艺流程及相关重要参数。
一定义注塑成型工艺是指将熔融的原料通过填充、保压、冷却、脱模等操作制作一定形状的半成品件的工艺过程。
二工艺流程注塑工艺流程图如下:1填充阶段填充是整个注塑循环过程中的第一步,时间从模具闭合开始注塑算起,到模具型腔填充到大约95%为止。
理论上,填充时间越短,成型效率越高。
但是在实际生产中,成型时间(或注塑速度)要受到很多条件的制约。
填充又可分为高速填充和低速填充。
1)高速填充高速填充时剪切率较高,塑料由于剪切变稀的作用而存在粘度下降的情形,使整体流动阻力降低;局部的粘滞加热影响也会使固化层厚度变薄。
因此在流动控制阶段,填充行为往往取决于待填充的体积大小。
即在流动控制阶段,由于高速填充,熔体的剪切变稀效果往往很大,而薄壁的冷却作用并不明显,于是速率的效用占了上风。
2)低速填充热传导控制低速填充时,剪切率较低,局部粘度较高,流动阻力较大。
由于热塑料补充速率较慢,流动较为缓慢,使热传导效应较为明显,热量迅速为冷模壁带走。
加上较少量的粘滞加热现象,固化层厚度较厚,又进一步增加壁部较薄处的流动阻力。
2保压阶段保压阶段的作用是持续施加压力,压实熔体,增加塑料密度(增密),以补偿塑料的收缩行为。
在保压过程中,由于模腔中已经填满塑料,背压较高。
在保压压实过程中,注塑机螺杆仅能慢慢地向前作微小移动,塑料的流动速度也较为缓慢,这时的流动称作保压流动。
由于在保压阶段,塑料受模壁冷却固化加快,熔体粘度增加也很快,因此模具型腔内的阻力很大。
在保压的后期,材料密度持续增大,塑件也逐渐成型,保压阶段要一直持续到浇口固化封口为止,此时保压阶段的模腔压力达到最高值。
汽车整车全装四大工艺流程
在汽车制造业中,冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)1、冲压工艺冲压是所有工序的第一步。
先是把钢板在切割机上切割出合适的大小,这个时候一般只进行冲孔、切边之类的动作,然后进入真正的冲压成形工序。
每一个工件都有一个模具,只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件,模具的作用是非常大的,模具的质量直接决定着工件的质量。
a、冲压工艺的特点及冲压工序的分类冲压是一种金属加工方法,它是建立在金属塑性变形的基础上,利用模具和冲压设备对板料施加压力,使板料产生塑性变形或分离,从而获得一定形状、尺寸和性能的零件(冲压件)。
冲压工序按加工性质的不同,可以分为两大类型:分离工序和成形工序。
b、冲压工序可分为四个基本工序:冲裁:使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。
弯曲:将板料沿弯曲线成一定的角度和形状的冲压工序。
拉深:将平面板料变成各种开口空心零件,或把空心件的形状、尺寸作进一步改变的冲压工序。
局部成形:用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。
c、几种汽车覆盖件的冲压工艺冲压件示意图汽车覆盖件的冲压工艺,通常都是由拉深、修边冲孔、翻边整三个基本工序组成;有的还需要落料或冲孔,有的需要多次修边、冲孔或翻边,有的工序还可以合并。
因此,对于一个具体的汽车覆盖件来说,要确定其冲压工艺,就必须具体地分析该零件的形状、结构、材料和技术要求,结合生产批量(纲领)和生产设备条件,才能最后确定。
2、焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。
在汽车车身制造中应用最广的是点焊,焊接的好坏直接影响了车身的强度。
汽车车身是由薄板构成的结构件,冲压成形后的板料通过装配和焊接形成车身壳体(白车身),所以装焊是车身成形的关键。
装焊工艺是车身制造工艺的主要部分。
汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。
《汽车制造工艺学》课件
铸造阶段:将金属熔化,倒入模具中,形成零件
加工阶段:对铸造出来的零件进行加工,使其达到设计要 求
装配阶段:将加工好的零件进行装配,形成汽车零件
检测阶段:对装配好的零件进行检测,确保其符合设计要 求
汽车总装的制造工艺流程
车身总成: 将车身各 部分组装 成完整的 车身
非传统加工工艺
激光切割:利用激光束切割金属材料,精度高,速度快 电火花加工:利用电火花放电原理,对金属材料进行加工,适用于复杂形状的加工 超声波加工:利用超声波振动,对金属材料进行加工,适用于微细加工 水射流加工:利用高压水射流,对金属材料进行加工,适用于复杂形状的加工
现代汽车制造工艺 技术
数字化制造技术
绿色制造:通 过绿色制造技 术,实现生产 过程的节能减 排和可持续发
展
THANK YOU
汇报人:
3D打印技术:快速成型,降低成本
虚拟现实技术:模拟生产过程,优 化设计
添加标题
添加标题
添加标题
添加标题
机器人技术:自动化生产,提高效 率
大数据分析:分析生产数据,优化 生产流程
柔性制造技术
智能制造技术
智能机器人:在汽车制造过程 中实现自动化、智能化操作
3D打印技术:用于制造汽车零 部件,提高生产效率和质量
汽添加车副制标造题 工艺学 PPT课件
汇报人:
目录
PART One
添加目录标题
PART Three
汽车制造工艺流程
PART Two
汽车制造工艺学概 述
PART Four
汽车制造工艺基础
PART Five
汽车制造中的特殊 工艺
PART Six
汽车制造四大关键工艺----冲压、焊接、涂装、总装
汽车制造四大关键工艺:冲压、焊接、涂装、总装汽车研发的五大阶段包括:①市场调研阶段②概念设计阶段③工程设计阶段(数模构建)④样车试验阶段⑤量产阶段汽车制造的四大工艺包括冲压、焊装、涂装以及总装。
下面将详细讲解:那么这些部分都是怎么来的呢?答案就是冲压,汽车制造的第一道工序。
开卷钢板从钢厂出来是卷料,如下图第一步就是把这些卷料切割成合适的钢板。
这其中要经过如下几步:开卷 → 清洗 → 校平 → 切割等步骤。
最后形成可以直接用于冲压的板材。
②冲压这一步才是冲压工厂的核心工艺,冲压车间进去你会看到一排像平房一样的东西,里面是各个不同的压机,压机非常大,模具也很大。
不同的车型模具也不相同,如果有需要换模的工艺会非常浪费时间。
我们看一下视频了解下压机是怎么工作的吧。
钢板被自动送入压机,冲压完成后会有搬运机器人搬走,最后码垛,大概如下面这个样子,图中所示即为上文说到的侧围件。
最终冲压车间会冲出组成车体框架的各个部分,这些零散的车体会被运往焊装车间,经过焊接,拼接成一个完整的白车身。
汽车制造工艺--焊接最终冲压车间会冲出组成车体框架的各个部分,这些零散的车体会被运往焊装车间,经过焊接,拼接成一个完整的白车身。
焊装车间也是自动化程度最高的车间,几百台机器人同时工作,场景很壮观。
焊装车间都干些什么。
下图是焊装产线一角。
图源:易车网从冲压车间出来的是车门、左右侧围、机舱盖、前后地板、顶盖、后背门及各种冲压小件。
那么焊装车间就是负责把这些东西焊接在一起,组成车体。
除此之外还有涂胶、车门包边等步骤就不细说了。
所以焊装车从冲压出来的冲压件是不能直接用来焊接的,要先经过焊接车间的处理,某些细节部分需要人工焊来完成。
所间线体也分为侧围、机舱前地板、后地板、主焊线、补焊线、车装线。
如下,是车门焊接区。
图源:智能制造社区从冲压车间出来的车体部件进入焊装车间后分别在各自的线体加工完成后,全部运送到主焊线进行合拼。
说到运送,一般是通过车间二层的EMS输送小车来运送。
汽车生产工艺流程图
汽车生产工艺流程图汽车生产工艺流程图汽车生产工艺流程图是汽车生产过程中各个环节的有机组合和排列,以图形的形式展示出来,便于人们理解和记忆。
下面是一个简单的汽车生产工艺流程图,包含了汽车生产的一些基本环节。
1. 零部件制造:汽车生产的第一步是制造各种零部件,包括发动机、变速器、底盘等。
这些零部件由专门的供应商生产,并按照汽车厂商的要求进行品质管理。
2. 零部件检验:零部件制造完成后,需要进行质量检验,确保每个零部件符合标准要求。
检验包括外观检查、尺寸测量、功能测试等。
3. 零部件入库:通过质量检验的零部件将被送入仓库,并按照不同型号和规格进行分类和存储,以便后续生产使用。
4. 车身焊接:汽车的车身是由多个零部件焊接而成的。
首先,将车身底板焊接在一起,然后将车身侧面和顶部的零部件加入进来,最后进行点焊和线焊,确保整个车身的稳定性和强度。
5. 补强结构和装配:车身焊接完成后,将进行补强结构的装配,包括安装车身柱、横梁、门框等,以增强整车的抗震性能。
同时,还要进行一些必要的装配工作,如安装车窗、车门、灯具等。
6. 涂装:涂装是给汽车车身上色的过程,它不仅能增加汽车的外观美观性,还能防止车身腐蚀和氧化。
涂装分为底漆、面漆和清漆三个步骤,每个步骤都需要经过喷涂、烘干和磨光等环节。
7. 总装:在涂装完成后,开始进行汽车的总装工作。
总装包括安装发动机、变速器、底盘、车厢等部件,以及安装各种控制系统和电子设备,如刹车系统、空调系统、音响系统等。
8. 质量检验:在总装完成之后,对整车进行全面的质量检验,确保每辆车都符合标准要求。
检验内容包括外观检查、功能测试、路试等。
9. 上市销售:通过质量检验合格的车辆,被送往车辆的销售渠道,如经销商等进行销售。
同时,还需要进行相关的手续办理,如车辆登记、保险等。
总结:汽车生产工艺流程图是汽车生产过程中的一个重要工具,它将汽车生产过程中的各个环节有机地组合在一起,让人们可以一目了然地了解整个流程。
各制造行业工艺流程(图式PPT经典版)
⑤进行分包包装
汤汁封入小袋之中,以热封口机密封完成后,还得进 行重量等的检查。
⑾放入调味包
液晶面板制造工艺流程
4 液晶室化工程
贴上基板的液晶室内侧充分液压,就可籍 由与大气压的气压差,将液晶注入液晶室 内。接下来用环氧树脂等材料将注入孔封 起来。 最后,粘上偏光板与反射板,液晶室就完 成。
1 TFT阵列(薄膜半导体配列)制造工程
多年生蔓草, 啤酒使用的是 未受精的雌株 。这是啤酒创 造独特苦味与 香气不可或缺 的原料。
水经过处理就 可取出适合酿 造啤酒的成分 。水质优良, 啤酒酿造业便 会蓬勃发展。
根据规定,酿 造啤酒可使用 米,玉米淀粉 等作为调味的 副材料。
啤酒制造工艺流程
②闷煮
碾碎的麦芽和副原料放进过重加水闷煮,淀粉变质成麦芽糖,筛过之后得到「麦汁」,
雷射
⑴切断· 加热
钢材依照螺丝的长度 切断之后进行加热, 以备锻造加工。
⑵陷型工程
螺丝制造工艺流程 ⑶锻造加工
前端膨胀之后进一步做成 六角形等形状,这就是锻 造加工。
加热完成的材料放进锻造金属 模,进行让材料前端膨胀的陷 型锻造(初步成型)。 。
⑹洗净
洗掉油污,弄干净。
⑸罗纹加工
头部锻造成型后,进行刮除 铁屑的表面处理。
包装· 检查 检查啤酒的容量包装充填状 态与标记是否都合乎标准。
④过滤、装瓶
已经熟成的啤酒进行过滤,就可除去酵母与蛋白质。过滤 完成的琥珀色生啤酒,分别装入瓶、罐于酒樽。
泡面制造工艺流程
⑶压薄 ⑺油炸
为了方便长期保存以 及缩短冲泡时间,将 面条油炸后烘干。 将原本厚度约10公厘的面带用滚轮压薄成 1公厘左右。两根一组的滚轮超过四组, 逐渐将面团压薄。压薄过程中,面带内部 会形成各种「纲目」,韧度进一步提高。
车间生产工艺流程图
车间生产工艺流程图车间生产工艺流程图是指通过图形化的方式展示车间生产过程中各个环节的流程和步骤。
它可以帮助人们更直观地了解车间生产过程,提高生产效率和质量控制。
下面是一个标准格式的车间生产工艺流程图的详细描述:1. 背景介绍:车间生产工艺流程图用于描述某个特定产品的生产过程。
本文将以某汽车制造工厂的生产工艺流程为例进行详细描述。
2. 流程图概述:车间生产工艺流程图主要包括原材料准备、零部件加工、装配、质量检验和包装等环节。
下面将对每个环节进行详细描述。
3. 原材料准备:在这个环节,原材料的准备是整个生产过程的基础。
原材料可以包括金属板材、塑料、橡胶等。
原材料的准备包括采购、检验和储存等步骤。
4. 零部件加工:在这个环节,原材料将被加工成各种零部件。
加工过程可以包括切割、冲压、焊接、铣削、钻孔等步骤。
每个零部件都需要按照特定的尺寸和要求进行加工。
5. 装配:在这个环节,各个零部件将被组装成最终的产品。
装配过程可以包括机械装配、电气装配、液压装配等。
每个零部件的组装顺序和方法都需要按照工艺要求进行。
6. 质量检验:在这个环节,已装配好的产品将进行质量检验。
质量检验可以包括外观检查、功能测试、尺寸测量等。
只有通过质量检验的产品才能进入下一个环节。
7. 包装:在这个环节,合格的产品将被包装。
包装可以包括外包装和内包装。
外包装可以是纸箱、木箱等,内包装可以是泡沫、塑料袋等。
包装的目的是保护产品在运输和储存过程中不受损。
8. 结束语:车间生产工艺流程图是车间生产过程的重要工具,它能够帮助人们更好地理解和掌握生产过程,提高生产效率和质量控制水平。
以上是对车间生产工艺流程图的详细描述,希望能对您有所帮助。
如有任何疑问,请随时与我们联系。
汽车研发注塑件工艺流程及参数解析
汽车研发注塑件工艺流程及参数解析!塑料化是当今国际汽车制造业的一大发展趋势,尤其内外饰上大部分件都是塑料件。
内饰塑料件大致有仪表盘配件、座椅配件、地板配件、顶板配件、方向盘配件、车门内饰件、后视镜以及各种卡扣和固定件;外观塑料件有前后车灯、进气格栅、挡泥板、倒车镜。
今天和大家一起聊聊注塑件的工艺流程及相关重要参数。
一定义注塑成型工艺是指将熔融的原料通过填充、保压、冷却、脱模等操作制作一定形状的半成品件的工艺过程。
二工艺流程注塑工艺流程图如下:1填充阶段填充是整个注塑循环过程中的第一步,时间从模具闭合开始注塑算起,到模具型腔填充到大约95%为止。
理论上,填充时间越短,成型效率越高。
但是在实际生产中,成型时间(或注塑速度)要受到很多条件的制约。
填充又可分为高速填充和低速填充。
1)高速填充高速填充时剪切率较高,塑料由于剪切变稀的作用而存在粘度下降的情形,使整体流动阻力降低;局部的粘滞加热影响也会使固化层厚度变薄。
因此在流动控制阶段,填充行为往往取决于待填充的体积大小。
即在流动控制阶段,由于高速填充,熔体的剪切变稀效果往往很大,而薄壁的冷却作用并不明显,于是速率的效用占了上风。
2)低速填充热传导控制低速填充时,剪切率较低,局部粘度较高,流动阻力较大。
由于热塑料补充速率较慢,流动较为缓慢,使热传导效应较为明显,热量迅速为冷模壁带走。
加上较少量的粘滞加热现象,固化层厚度较厚,又进一步增加壁部较薄处的流动阻力。
2保压阶段保压阶段的作用是持续施加压力,压实熔体,增加塑料密度(增密),以补偿塑料的收缩行为。
在保压过程中,由于模腔中已经填满塑料,背压较高。
在保压压实过程中,注塑机螺杆仅能慢慢地向前作微小移动,塑料的流动速度也较为缓慢,这时的流动称作保压流动。
由于在保压阶段,塑料受模壁冷却固化加快,熔体粘度增加也很快,因此模具型腔内的阻力很大。
在保压的后期,材料密度持续增大,塑件也逐渐成型,保压阶段要一直持续到浇口固化封口为止,此时保压阶段的模腔压力达到最高值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5
收集信息
整车装配 设备 3.各种油液加注设备:包括燃油、润滑油、清洁剂、冷却 液、制动液、制冷剂等各种加注设备。
4.出厂检测设备:前束试验台、侧滑试验台、转向试验台、 前照灯检测仪、制动试验台、车速表试验台、排气分析仪。 5.专用装配设备:车号打号机、罗纹紧固设备、车轮装配
专用设备、自动涂胶机、液压桥装小车。
整车装配 设备 主要包括:装配线所用输送设备、发动机和前后桥等各大 总成上线设备、各种油液加注设备、出出厂检测设备及各 种专用装配设备 1.输送设备:用于总装配线、各总成分装线以及大总成上 线的输送
2.大总成上线设备:指发动机、前桥、后桥、驾驶室、车
轮等总成在分装、组装后送至总装配线并在相应工位上线 所采用的输送、吊装设备。
14
总结提高
1
总装工艺流程
2
总装工艺装备
3
检验方法
15
谢 谢!
16
4.总装工艺流程是否满足人员最省要求
5.总装工艺流程是否满足顺序优化要求
12
检验评估 总装质量检验
1.总装质量检验内容 油漆检验、零部件检验、电器检验、雨淋检验
2.总装质量检验方法
装配工自检、车间检验、整厂质量检验、 奥地特检验:每天抽检四辆出厂车、检查质量、分析缺陷 原因、追查责任。 3.装配过程中的常见问题: 装配不到位,接线不到位;油漆、碰毛,拉毛
6
收集信息
汽车总 装过程
汽车总装配线由车身储存工段、底盘装配工段、车门分 装输送工段、最终装配工段、动力总成分装工段、前梁 分装工段、后桥分装工段、仪表板总成工段、发动机总 装工段。
例:宝马总装过程
7
车身由涂装线过来后拆卸车门 拆卸车门后的车身输送到装配线 安装线束 安装油箱
底盘到位 进入底盘装配线
《汽车制造工艺》——装配工艺
任务:汽车装配基础知识
主讲教师: 威兰 辅导教师: 冯志新
北京电子科技职业学院汽车工程学院
活动内容
接受任务 收集信息 制定计划 实施计划 检验评估 总结提高
2
接受任务
熟悉汽车装配的基础知识
整车装配工艺装备 汽车总装过程 检验方法
3
收集信息
汽车总装 生产线 汽车制造总装机械化生产线系统包括整车装配线(工
员工人数/班 次
总装的工艺流程
10
某轿车的总装基本工艺流程
门锁装配 左右线束装配 牌照灯线束装配 下线调整 安装轮胎总成
实施计划
安装摇窗机总成
后灯线束
风机、热交换器
安装副仪表板
11
检验评估
遵循标准
1.总装工艺流程是否满足涵盖装配内容要求
2.总装工艺流程是否满足生产节拍要求 3.总装工艺流程是否满足场地、装备设备布置要求
13
检验评估
总装车间安全
1.进车间实习劳动,一定要穿戴好工作衣裤,裤带的金属搭 扣,衣
服纽扣,钥匙圈不能外露。不能带戒指、手表劳动,以免将车身表面
油漆划破。 2.不能随便进入黄色隔离带 3.严禁动用车辆 4.不要随便操纵汽油加注设备,氟里昂加注设备、冷却液加注设备。
5.不能随便动用车间里的检测及调整设备,以免损坏或影响精度。
准备安装前风窗玻璃
放下吊架
准备放下底盘托架
8
收集信息
汽车总 装过程 调整: 1.调整设备:车轮定位调整设备、双轴转鼓实验台、
前照灯光束调整仪、怠速调整仪、废气排放量调整设备
和雨淋设备等。 2.调整内容: 前轮定位、前照灯定位调整
9
制定计划
制定某轿车的总装基本工艺流程
汽车生产产量
工艺装备情况
总装线形式
艺链,由多台电动机驱动)、车身输送线、储备线、升
降机等。 汽车装配线一般是由输送设备(空中悬挂和地面)
和专业设备(如举升、翻转、压装、加热或冷却、
检测、螺栓螺母紧固设备等)构成的有机整体。
生产线工 艺流程
汽车制造总装生产线工艺流程由存储区、工件装配 区、升降区、检修区、检测区、下线区等组成。
4
收集信息
升底盘托架
收集信息
底盘与车身定位 完成总装 完成底盘检测调试 底盘检测调试 进入底盘调试 放下底盘托架
车身内部安装完毕 安装转向盘 安装座椅 风窗玻璃安装到位 风窗玻璃涂密封胶
底盘与车身安装紧固 准备安装车轮 完成车轮安装 准备安装前后保险杠 完成安装前后保险杠
安装地板内饰 安装仪表台 安装操纵台
