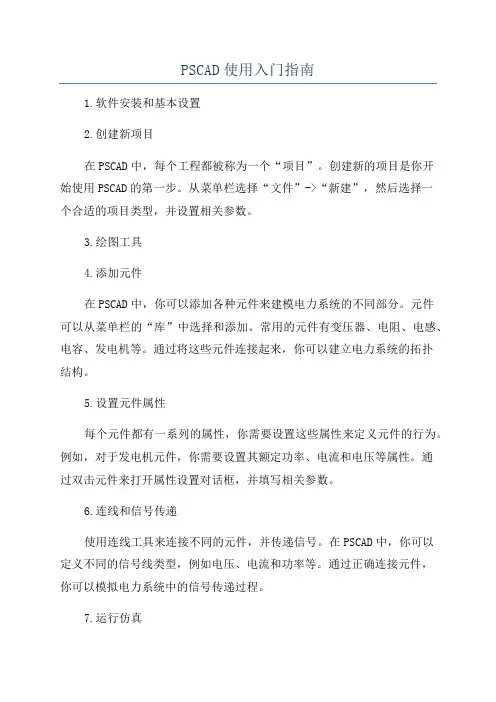

PSCAD使用入门指南
PSCAD使用入门指南
PSCAD使用入门指南1.软件安装和基本设置2.创建新项目在PSCAD中，每个工程都被称为一个“项目”。
创建新的项目是你开始使用PSCAD的第一步。
从菜单栏选择“文件”->“新建”，然后选择一个合适的项目类型，并设置相关参数。
3.绘图工具4.添加元件在PSCAD中，你可以添加各种元件来建模电力系统的不同部分。
元件可以从菜单栏的“库”中选择和添加。
常用的元件有变压器、电阻、电感、电容、发电机等。
通过将这些元件连接起来，你可以建立电力系统的拓扑结构。
5.设置元件属性每个元件都有一系列的属性，你需要设置这些属性来定义元件的行为。
例如，对于发电机元件，你需要设置其额定功率、电流和电压等属性。
通过双击元件来打开属性设置对话框，并填写相关参数。
6.连线和信号传递使用连线工具来连接不同的元件，并传递信号。
在PSCAD中，你可以定义不同的信号线类型，例如电压、电流和功率等。
通过正确连接元件，你可以模拟电力系统中的信号传递过程。
7.运行仿真8.仿真结果分析9.故障分析和优化如果你想分析电力系统中的故障情况或进行系统优化，PSCAD也提供了相应的工具。
例如，你可以使用短路分析工具来模拟和分析系统中的短路事件。
通过调整系统参数，你可以优化系统的性能。
10.学习资源和支持如果你在使用PSCAD过程中遇到问题，可以参考软件自带的帮助文档和教程。
此外，PSCAD的官方网站上也提供了丰富的学习资源和支持，包括用户手册、视频教程和技术论坛等。
以上是PSCAD的入门指南，希望能帮助你快速上手使用该软件。
通过学习和实践，你将能够模拟和分析复杂的电力系统，并进行系统优化和故障分析。
祝你在使用PSCAD时取得成功！。
PSCAD简单入门教程
PSCAD 使用说明1.PSCAD安装PSCAD / EMTDC常见4.0.2 ctacked版本或版本，这个版本PSCAD被封装成一个ISO文档，如图1-1，可用虚拟光驱或winrar打开。
下面使用winrar将其解包。
图1-1PSCAD封包形式在系统安装了以上版本后，可以直接双击这个iso文档，然后点击“解压到”图标，如图1-2，就可以对其进行解包。
如图1-2 使用winrar解PSCAD的封包解压后可以得到三个文件夹，如下图1-3所示：图1-3PSCAD须按以下步骤安装，否则，装好后可能不运行。
另外，操作系统最好使用WinXP专业版，曾在WinXP Home版本上出现过不明原因的PSCAD不能运行情况。
安装步骤：（1）首先，运行PSCAD 目录下的，一路按OK或者NEXT在选择安装列表时选中“PSCAD(all Editions)”，如图1-4，不要选择License Manager和Real Time Playback (它需要硬件采集设备支持，否则只是评估版)这两项。
使用附带的EGCS/GNU Fortran77编译器就选中“GNU Fortran Compiler”，如果要使用之前自行安装的Fortran90编译器就不要选这一项。
图1-42、当License Manger选择对话框出现时，如图1-5，选择“I will only be using Single-user/single-machine licenses.”或“professal”这一项，随后一路OK即可。
注意：选the Student Edition 版本，模型只允许15个结点。
如图1-53、前面的PSCAD 以及EGCS/GNU Fortran77(如果选择了)全部安装完毕后，运行 PSCAD Patchfile 目录下的（安装PSCAD 4.0.2补丁）。
4、补丁安装完毕后将 \ Crack目录下的复制到C: \ Program \ PSCAD401 \ bin \ win下，覆盖原主程序即可。
pscad 例程使用方法
pscad 例程使用方法PSCAD是一种用于电力系统仿真和分析的软件工具，可以模拟和评估各种电力系统的性能。
本文将介绍PSCAD的使用方法，并提供一些例程供读者参考。
一、PSCAD简介PSCAD（Power System Computer Aided Design）是一种基于图形界面的电力系统仿真软件，它能够模拟各种电力系统中的电气设备和控制系统的行为。
PSCAD具有直观的用户界面和强大的仿真引擎，可以帮助工程师快速准确地分析电力系统的性能。
二、PSCAD的安装和启动1. 下载PSCAD安装程序，并双击运行安装程序。
2. 根据安装向导的指示，选择安装路径和其他选项，并完成安装过程。
3. 安装完成后，双击PSCAD图标启动软件。
三、创建新项目1. 启动PSCAD后，点击“File”菜单，选择“New Project”。
2. 在弹出的对话框中，选择项目的名称和存储路径。
3. 点击“OK”按钮，创建新项目。
四、绘制电路图1. 在新项目中，点击“Element”菜单，选择需要添加的元件，如发电机、变压器、线路等。
2. 将元件拖拽到画布上，并连接它们的端口。
3. 可以通过双击元件来设置其参数，如额定功率、电压等。
五、设置仿真参数1. 点击“Project”菜单，选择“Simulation Parameters”。
2. 在弹出的对话框中，设置仿真的时间步长、仿真时长等参数。
3. 点击“OK”按钮，保存设置。
六、运行仿真1. 点击“Simulation”菜单，选择“Start”或点击工具栏上的运行按钮。
2. 等待仿真完成后，可以查看仿真结果的波形图和数据。
七、例程使用方法下面介绍几个常见的例程，并说明它们的用途和使用方法。
1. 电压暂降分析该例程用于分析电力系统中的电压暂降情况。
通过设置发电机的额定功率和负载的变化情况，可以模拟电压暂降事件，并分析其对系统的影响。
2. 短路分析该例程用于分析电力系统中的短路事件。
PSCAD详细使用教程
PSCAD详细使用教程首先，打开PSCAD软件，你将看到一个空的工作区。
在工作区的顶部菜单栏中，有许多功能命令和选项，包括新建、打开、保存等。
在工作区的左侧是工具栏，提供了一系列组件和工具，可以在仿真过程中使用。
新建一个工程：点击顶部菜单栏的“文件”选项，选择“新建”或使用快捷键“Ctrl + N”。
在弹出的对话框中，输入工程的名称和路径，点击“确定”。
这样就创建了一个空的工程，可以开始仿真设计了。
连接元件：在绘制元件后，使用鼠标左键点击一个元件，再点击另一个元件，就可以将它们连接在一起。
连接时，会自动画出一条线来表示连接。
还可以使用线段元件手动画线连接元件。
设置仿真参数：点击顶部菜单栏的“仿真”选项，选择“仿真配置”或使用快捷键“Ctrl + S”进入仿真配置界面。
在这里可以设置仿真的时间、步长、初始条件等。
进行仿真前，务必设置好参数。
运行仿真：点击顶部菜单栏的“仿真”选项，选择“运行”或使用快捷键“F5”开始仿真。
仿真过程将会自动运行，并显示仿真结果。
可以在仿真过程中随时暂停、继续、停止仿真。
分析仿真结果：仿真完成后，可以分析仿真结果来检查电力系统的性能。
在工作区的右侧有一个“仿真结果”窗口，可以在其中查看仿真过程中各个元件的参数值。
也可以绘制波形图来进一步分析结果。
保存工程：完成仿真后，建议将工程保存起来以供后续使用。
点击顶部菜单栏的“文件”选项，选择“保存”或使用快捷键“Ctrl + S”。
在弹出的对话框中，选择保存的路径和文件名，点击“保存”。
导出结果：如果需要将仿真结果导出到其他软件进行进一步处理，可以点击顶部菜单栏的“结果”选项，选择“导出”或使用快捷键“Ctrl + E”。
在弹出的对话框中，选择导出的文件格式和保存路径，点击“导出”。
以上是PSCAD软件的基本使用方法和步骤。
通过实际操作和实验，读者可以进一步熟悉和掌握PSCAD软件的高级功能和技巧。
希望本篇文章能够帮助读者快速上手使用PSCAD软件，并在电力系统的仿真与分析中发挥出较好的效果。
PSCAD概述及使用方法
PSCAD概述及使用方法1.组件库：PSCAD提供了一个丰富的组件库，包括不同类型的发电机、变压器、电压源、电流源、开关等。
用户可以从库中选择适当的组件，并将其拖放到工作区中。
2.连接和布线：用户可以使用鼠标在工作区中连接组件，以模拟电力系统中各设备之间的连接和信号传递。
此外，用户还可以通过添加导线、绘制线缆等方式进行布线。
3.参数配置：PSCAD允许用户自定义组件和线路的参数。
用户可以通过双击组件来打开属性窗口，并在窗口中输入参数值。
这些参数值将影响组件的行为和模拟结果。
4.仿真控制：PSCAD提供了灵活的仿真控制功能，使用户可以控制仿真的运行方式和结果。
用户可以设置仿真时间、仿真步长和仿真方法等参数。
同时，PSCAD还提供了图形化的仿真结果显示，用户可以实时观察电力系统的变化情况。
5.数据分析：PSCAD允许用户对仿真结果进行数据分析。
用户可以使用各种图表和曲线来显示电力系统中不同参数的变化趋势。
此外，PSCAD还提供了各类工具和函数，用于计算电力系统中的电压、电流、功率等参数。
1.创建新项目：打开PSCAD软件后，点击“文件”-“新建项目”来创建新的项目。
选择项目的存储路径，并为项目命名。
2.添加组件：在左侧组件库中选择需要的组件，将其拖放到工作区中。
可以通过框快速定位所需组件。
3.连接组件：使用鼠标在工作区中连接各组件。
将鼠标移动到一个组件的端口上，并拖动到另一个组件的端口上，即可建立连接。
4.配置参数：双击组件，打开属性窗口，输入组件的参数值。
参数值将影响组件的行为和仿真结果。
5.仿真设置：点击“仿真”-“设置”来配置仿真参数。
可以设置仿真时间、仿真步长、仿真方式等。
6.运行仿真：点击“仿真”-“运行”开始进行仿真。
可以实时观察仿真结果，并通过图表和曲线进行数据分析。
7.保存和导出结果：在仿真过程中，可以随时保存项目，并导出仿真结果。
点击“文件”-“导出结果”选择导出格式，将仿真结果保存到指定位置。
PSCAD入门样例(强力推荐!!)
PSCAD4使用入门指南何海昉本指南仅供入门级PSCAD学习者参考，通过简单实例从元件输入到参数设置到最后仿真一个完整的过程来介绍PSCAD4的基本工作方式。
界面介绍通过一个简单实例来介绍PSCAD 的使用1.新建一个工程项目将得到一个名为noname 的工程项目，右击该项目将其另存为example2.为新项目添加电源元件，双击系统主库master[MasterLibrary] 的子项[Main] Main Page，元件库图标在编辑区域出现。
双击上图的Sources图标，进入到电源元件库中移动水平和垂直滚动条，选择单相RRL型交流电源，并将其复制（Ctrl＋V），切换到example项目Main的编辑区域，单击右键粘贴（Ctrl＋V）,此电源就被加载到了用户定义的工程项目中3. 设定电源参数 双击编辑区域中的交流电源元件，进入电源属性设定对话框，这里电源的configuration属性页采用默认的值，即采用内部输入式交流RRL型，该电源一端接地，通常有些元件的参数比较多，可能需要点击下拉列表框来获得另外的属性页。
其它元件的参数设定也是一样通过双击进入属性编辑对话框来设置选择下拉列表中的Signal Parameters子项设定电压值、频率、初相等参数值，如果不明白参数所表示的实际意义，单击Help按钮进入帮助界面，帮助系统会给出要求用户填写的所有参数所代表的涵义4.绘制理想导线单击右边元件工具栏中的导线，移动到编辑区域中，再单击鼠标。
导线随即定位。
再次单击导线时，则选取了该导线，这时导线两端将出现绿色的小方形，点击并拖动小方形，可以调整导线在该方向上的长度。
如果选取了导线后，按键盘上的R键，则导线会顺时针方向旋转90O，当两条导线（或者是元件的管脚）的有一端相连时，会自动形成电气连接特性; 但如果两条导线（或者是元件的管脚）相交，但导线的所有末端都不相连， 则两条导线是相互绝缘的， 即实际上电气上是不相通的， 如果要使两导线交点成为电气节点，则置放一个Pin在交点上即可，后面采用了。
PSCAD吐血整理 sz适合初学者
PSCAD吐血整理，教你由一个菜鸟变成不菜的鸟（入门教程）1：界面首先要熟悉：
2：如何寻找你的元件？
也可以直接点击[Main] Main Page,里面有简略图
3：元件库（左侧小栏在main page都有，只是为了常用方便而放在右侧），右侧主要是输出波形等，各个元件用法稍后会讲解！
其实看了上面的文字介绍根本不够会用，所以，遇到什么元件研究什么元件，不能笼统地说（可以百度搜索具体每个元件的用法）
任何元件，选中之后肯定会有要求的参数设置，可以选中器件之后进行左键双击或者右键选择Edit Parameters（如：某个元件参数设置界面如下，具体每个元件填什么内容会有给予的参数，英文不好的求助有道~）
这一部分鄙人研究了很多，输出波形，一定注意几点
1：在某个部分输出波形，一定要在原电路标记（元件库栏中间的sig负责标记要输入输出的量，并双击修改名称如：Ia Ub VT3 等，之后再在另外一个输入或者输出元件的一端用同样的标记标出来，表示两者是一样的结构来输入输出，话不多说看例子）
假如我要输入脉动波形给六个不同触发角的晶闸管，那我的对应如下图：
2：假如我要输出某一部分波形，
首先选择坐标中的Graph Frame选项，出现：
之后在表格上右键选择“Add Overlay Graph”就会出现Y和X轴如下图：
这只是为你的图形显示做出了小小的一小步而已，别骄傲！。
PSACD快速入门
1、如何进行一次仿真本章的目的是熟悉并运用前几章的知识进行仿真。
6.1 PSCAD使用方法演示：①打开主程序②熟悉模型库③运行例子程序④建立新仿真系统⑤进行系统参数设置⑥编译、修改系统⑦运行系统⑧输出和分析仿真结果⑨建立新地模块⑩编写自己的程序PSCAD/EMTDC的主程序结构如下图6.2 控制或显示数据的获取因为PSCAD是EMTDC仿真算法引擎的图形用户界面，所以为了控制输入变量或观察仿真数据，用户必须给EMTDC提供一些控制或观察变量的指令，在PSCAD中即表现为一些特殊的元件或运行对象。
记录、显示或控制任何PSCAD中的数据信号，必须首先把信号连接到运行对象上。
从而运行对象被分成三组：控制器：滑动开关，开关，拨码盘，按钮记录器：输出通道，PTP/COMTRADE记录器显示器：控制面板，图形框，XY直角坐标绘图，多测计，相量计每个运行对象都有其特定功能，也可联合使用达到控制或显示数据的目的。
提取输出数据：使用输出通道元件导出所需信号，用于图形或表计的在线显示，或送到输出文件。
如下图，测量电路中某点对地电压，从电压表中导出数据并显示，或者导出某一未命名信号数据：1.0 [ohm]1.0 [ohm]VoltageVoltage图6.1 测量数据输出通道注意：输出通道不能直接连接在电气线上，比如上图左侧电压表测电压处，必须间接转换数据。
除此之外，可以连接到任意数据信号。
控制输入数据：使用控制运行对象（如滑动开关，拨码盘，开关或按钮）控制输入数据，作为源或特定数据信号。
只需在PSCAD电路画布上添加相应控制对象既可。
图6.2 控件控制输入数据注意：此时控制对象不能手动调节，即呈现灰色，只有在连接控制接口时才能进行手动调节。
6.3进行仿真下面以一个简单的分压电路为例，介绍如何进行一次仿真。
本例中的分压电路将会用到如下所示的不同元件：图6.3 分压电路各元件·确定单相源第一步便是在主库中寻找电路中要用的电源模型。
PSCAD简单入门教程.
PSCAD 使用说明1.PSCAD安装PSCAD / EMTDC常见4.0.2 ctacked版本或4.2版本，这个版本PSCAD被封装成一个ISO文档，如图1-1，可用虚拟光驱或winrar打开。
下面使用winrar将其解包。
图1-1PSCAD封包形式在系统安装了winrar3.2以上版本后，可以直接双击这个iso文档，然后点击“解压到”图标，如图1-2，就可以对其进行解包。
如图1-2 使用winrar解PSCAD的封包解压后可以得到三个文件夹，如下图1-3所示：图1-3PSCAD须按以下步骤安装，否则，装好后可能不运行。
另外，操作系统最好使用WinXP专业版，曾在WinXP Home版本上出现过不明原因的PSCAD不能运行情况。
安装步骤：（1）首先，运行PSCAD 4.0目录下的Setup.exe，一路按OK或者NEXT在选择安装列表时选中“PSCAD(all Editions)”，如图1-4，不要选择License Manager和Real Time Playback (它需要硬件采集设备支持，否则只是评估版)这两项。
使用附带的EGCS/GNU Fortran77编译器就选中“GNU Fortran Compiler”，如果要使用之前自行安装的Fortran90编译器就不要选这一项。
图1-42、当License Manger选择对话框出现时，如图1-5，选择“I will only be using Single-user/single-machine licenses.”或“professal”这一项，随后一路OK即可。
注意：选the Student Edition 版本，模型只允许15个结点。
如图1-53、前面的PSCAD 4.0以及EGCS/GNU Fortran77(如果选择了)全部安装完毕后，运行PSCAD 4.0 Patchfile 目录下的Setup.exe （安装PSCAD 4.0.2补丁）。
PSCAD详细使用教程
PSCAD详细使用教程一、安装PSCAD2、运行安装程序，按照提示进行安装。
注意选择适合的操作系统版本。
3、安装完成后，打开PSCAD软件。
二、PSCAD界面介绍1、主界面：包括菜单栏、工具栏和绘图区域。
2、库文件：包含各种元件、模块和过程的库文件。
3、项目树：显示当前项目的层次结构，可在其中添加元件和连接线。
4、属性栏：显示选中元件的属性，用于修改参数。
5、输出窗口：显示仿真过程中的信息和结果。
三、新建项目1、点击菜单栏中的“File”，选择“New Project”。
2、在弹出的对话框中输入项目名称和路径，点击“OK”确定。
3、项目树中将显示新建的项目。
四、添加元件和连接线1、在库文件中选择需要的元件，鼠标拖动至项目树中，放开鼠标即可添加元件。
2、在项目树中选中元件，点击鼠标右键，选择“Connect To”，然后选择要连线的元件。
五、修改元件属性1、选中需要修改属性的元件。
2、在属性栏中可以找到该元件的属性，修改属性值。
3、修改完成后，点击“Enter”确认修改。
六、仿真设置1、点击菜单栏中的“Simulation”，选择“Setup”。
2、在弹出的对话框中进行仿真设置，包括仿真时间、步长和输出频率等。
3、完成设置后，点击“OK”保存设置。
七、运行仿真1、点击工具栏中的仿真按钮，或者点击菜单栏中的“Simulation”，选择“Run”。
2、仿真结果将显示在输出窗口中。
八、保存和加载项目1、点击菜单栏中的“File”，选择“Save”保存当前项目。
2、点击菜单栏中的“File”，选择“Save As”选择保存路径和名称。
3、加载已保存的项目，点击菜单栏中的“File”，选择“Open”，选择相应的项目文件即可。
九、常用快捷键1、Ctrl+N：新建项目。
2、Ctrl+O：打开项目。
3、Ctrl+S：保存项目。
4、Ctrl+R：运行仿真。
5、Ctrl+Z：撤销操作。
6、Ctrl+Y：恢复操作。
pscad 例程
pscad 例程一、概述PSCAD是一种电力系统仿真软件，用于模拟电力系统中的各种电气设备和系统行为。
本文将介绍PSCAD的一些常用例程，帮助读者快速上手并了解其基本用法和功能。
二、安装和配置在使用PSCAD之前，需要先下载并安装软件。
用户可以从官方网站或其他可靠来源获取PSCAD安装包，并按照提示进行安装。
一旦安装完成，还需要进行一些基本的配置，如设置仿真参数和所需的模型库等。
三、创建新项目要创建一个新的PSCAD项目，可以按照以下步骤进行操作：1. 打开PSCAD软件，点击“File”，然后选择“New”；2. 在弹出的窗口中，输入项目的名称和存放路径，并选择仿真模型；3. 单击“Create”按钮，即可创建一个新的PSCAD项目。
四、例程操作PSCAD提供了丰富的例程供用户学习和参考。
下面将介绍几个常见的例程以及它们的用法和功能。
1. 三相变压器例程三相变压器例程主要用于模拟电力系统中的变压器行为。
用户可以通过该例程了解三相变压器的工作原理和内部结构。
在使用该例程时，用户需要输入所需的变压器参数和输入电源参数，然后运行仿真并观察输出结果。
2. 水轮机例程水轮机例程用于模拟水电站中的水轮机发电过程。
用户可以通过该例程了解水轮机的工作原理和发电效率等相关知识。
在使用该例程时，用户需要输入水轮机的参数和水位等相关信息，然后运行仿真并观察输出结果。
3. 风力发电机例程风力发电机例程用于模拟风力发电场中的发电过程。
用户可以通过该例程了解风力发电机的工作原理和转换效率等相关知识。
在使用该例程时，用户需要输入风力发电机的参数和风速等相关信息，然后运行仿真并观察输出结果。
五、常见问题解决在使用PSCAD的过程中，可能会遇到一些常见的问题。
下面列举了几个常见问题及其解决方法：1. 仿真速度慢：可以尝试减小仿真时间步长或简化模型结构来提高仿真速度；2. 输出结果异常：可以检查输入参数和模型连接是否正确，并确保输入数据的准确性；3. 导出仿真结果：可以使用PSCAD提供的导出功能将仿真结果保存为文件或图形格式。
PSCAD中文教程
PSCAD中文教程1.PSCAD简介2.PSCAD安装和启动3.创建项目在PSCAD中，一个项目由多个子文件组成。
在创建一个新项目之前，我们需要先创建一个文件夹来存储项目文件。
点击PSCAD主界面上的“新项目”按钮，选择一个存储位置，并为项目命名。
系统会自动创建一个文件夹，用于存储项目文件。
4.添加元件在PSCAD中，系统模型由元件组成。
我们可以在工具栏中找到各种类型的元件，并将其拖拽到工作区中。
通过双击元件，可以打开元件配置对话框，设置元件的参数。
在对话框中，可以设置元件的电气参数、控制方式等。
可以通过连接线将各个元件连接起来，形成系统的拓扑结构。
连接线有不同的类型，如电气连接线、信号连接线等。
5.设置仿真参数在开始仿真之前，我们需要设置仿真的参数。
这些参数包括仿真时间、仿真步长等。
点击PSCAD主界面上的“仿真参数”按钮，可以打开仿真参数对话框。
在对话框中，可以设置仿真的起始时间、结束时间和步长。
6.运行仿真设置好仿真参数后，点击PSCAD主界面上的“运行”按钮，开始运行仿真。
PSCAD会自动执行仿真，并显示仿真结果。
仿真结果可以通过波形显示图和数据文件来进行分析。
通过选择不同的仿真结果，我们可以查看系统各个元件的电气参数和响应。
7.优化设计根据仿真结果，我们可以评估系统的性能和稳定性，并进一步优化设计。
在PSCAD中，我们可以通过调整元件参数、改变控制策略等方式来优化电力系统。
通过多次仿真和优化设计，我们可以得到满足要求的电力系统设计方案。
总结：本教程介绍了PSCAD的基本操作和仿真流程。
通过学习本教程，读者可以了解PSCAD的基本功能和使用方法，并能够使用PSCAD进行电力系统的仿真和优化设计。
需要注意的是，本教程只是对PSCAD的基本功能进行介绍，读者可以根据自己的需求和实际情况，进一步学习和使用更高级的功能和技术。
PSCAD简明使用手册及实验指导1
PSCAD简明使用手册及实验指导1PSCAD简明使用手册Chapter 1: EMTDC/PSCAD简介21.1 功能2 1.2 技术背景2 1.3 主要的研究范围 3 1.4 目前应用情况5 1.5 各版本限制61.6 目前最新版本：PSCAD 第四版 6 Chapter 2: 安装及License设置82.1 安装8 2.2 License设置11Chapter 3: PSCAD工作环境153.1 术语和定义163.1.1 元件16 3.1.2 模块17 3.1.3 工程17 3.2 各工作区介绍183.2.1 工作空间窗口18 3.2.2 输出窗口233.2.3 设计编辑器253.3 工作区设置26 3.4 在线帮助系统27 Chapter 4: 基本操作4.1 工程29 4.2 元件和模块334.2.1 元件33 4.2.2 模块364.3 常用工具栏及快捷键364.3.1常用工具栏36 4.3.2快捷键40Chapter 5: 在线绘图和控制43 295.1 控制或显示数据的获取43 5.2 图形框455.3 图、曲线及轨迹47 5.4 在线控制器及仪表50 5.5 几种特殊表计525.5.1 XY绘图52 5.5.2多测计54 5.5.3相量计56错误！未定义书签。
Chapter 1: EMTDC/PSCAD简介Dennis Woodford博士于1976年在加拿大曼尼托巴水电局开发完成了EMTDC（电磁暂态仿真程序）的初版，是一种世界各国广泛使用的电力系统仿真软件，PSCAD是其用户界面，PSCAD的开发成功，使得用户能更方便地使用EMTDC进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。
可模拟任意大小的交直流系统。
操作环境为：UNIX OS, Windows95, 98,NT等；Fortran 编辑器；浏览器和TCP/IP协议。
1.1 功能可以发现系统中断路器操作、故障及雷击时出现的过电压可对包含复杂非线性元件（如直流输电设备）的大型电力系统进行全三相的精确模拟，其输入、输出界面非常直观、方便进行电力系统时域或频域计算仿真电力系统谐波分析及电力电子领域的仿真计算实现高压直流输电、FACTS（柔性交流输电系统）控制器的设计1.2 技术背景程序EMTDC（Electro Magnetic Transient in DC System）是目前世界上被广泛使用的一种电力系统仿真分析软件，它即可以研究交直流电力系统问题，又能完成电力电子仿真及其非线性控制的多功能（Versatile Tool）工具。
PSCAD详细使用教程(中文)
前言电力系统是非常复杂的。
其数学表达式的定义比航天飞行器及行星运动轨迹的定义更要错综复杂和具有挑战性。
比起计算机.家电和包括工业生产过程在内的一些大型复杂机器，电力系统是世界上最大的机器。
EMTDC是具有复杂电力电子、控制器及非线性网络建模能力的电网的模拟分析程序。
对于一个好的技术人员来说它是一个很好的工具。
当在PSCAD的图形用户界面下运行时，PSCAD/EMTDC结合成的强大功能，使复杂的部分电力系统可视化。
从20世纪70年代中期起，EMTDC就成了一种暂态模拟工具。
它的原始灵感来源于赫曼.多摩博士1969年4月发表于电力系统学报上的IEEE论文。
来自世界各地的用户需求促成它现在的发展。
20世纪70年代暂态仿真发生了巨大的变化。
早期版本的EMTDC在曼尼托巴水电站的IBM 打孔计算机上运行。
每天只有一两个问题可以被提交并运行，与今天取得的成就相比等编码和程序开发相当缓慢。
随着计算机的发展，功能强大的文件处理系统可被用在文本编辑等。
今天，功能强大的个人计算机已可以更深入细致的进行仿真，这是二十年前所不能想到的。
用户要求EMTDC仿真的效率和简便。
所以曼尼托巴高压直流输电研究所开发了PSCAD图形用户界面以方便EMTDC仿真的研究。
PSCAD/EMTDC在20世纪90年代最初创立并使用在unix工作站。
不久，作为电力系统和电力电子控制器的模拟器，它取得了极大的成功。
PSCAD 也成为了RTDS-时实数字仿真或混合数字仿真的图形用户界面。
Dennis Woodford博士于1976年在加拿大曼尼托巴水电局开发完成了EMTDC的初版，是一种世界各国广泛使用的电力系统仿真软件，PSCAD是其用户界面，PSCAD的开发成功，使得用户能更方便地使用EMTDC进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。
可模拟任意大小的交直流系统。
操作环境为：UNIX OS, Windows95, 98, NT；Fortran 编辑器；浏览器和TCP/IP协议。
PSCAD使用教程
PSCAD使用教程
1.软件安装和启动
2.创建电力系统
在左侧的工具栏上，可以找到各种元件和工具，用于创建电力系统。
例如，可以通过拖拽电动机、变压器、发电机等元件到画布上来创建一个简单的电力系统。
3.连接元件
在画布上选择一个元件，然后点击鼠标右键，在弹出的菜单中选择“连接...”，然后选择另一个元件进行连接。
通过这种方式，可以将不同的元件连接在一起，以构建电力系统。
4.设置元件参数
5.添加控制逻辑
6.运行仿真
完成电力系统的搭建后，可以点击软件界面上的“运行”按钮，开始进行仿真。
在仿真过程中，软件会模拟电力系统的运行情况，并显示相应的波形图和结果。
7.分析结果
仿真完成后，可以通过查看软件界面上的波形图和结果来分析电力系统的性能。
例如，可以查看电压、电流、功率等参数的变化情况，以评估系统的稳定性和效率。
8.导出结果
在完成仿真和分析后，可以将结果导出为图片或文本文件，以便进一
步处理和展示。
PSCAD还支持将结果导出到Excel或MATLAB等软件进行
更加复杂的分析和处理。
总结：
通过以上步骤，我们可以了解到PSCAD的基本功能和使用方法。
当然，PSCAD还有更多复杂的功能和应用，如交互式建模、多物理域耦合等。
希
望这篇教程对初学者能够有所帮助，更好地使用PSCAD进行电力系统仿真
和分析。
PSCAD详细使用教程(中文)
PSCAD详细使用教程(中文)图5.20图5.3.2添加曲线后的曲线序列图中有多条曲线。
您可以更改它们的发生顺序右键单击要移动的曲线并选择以下选项之一:移动到起点并移动到终点5.3.3剪切/复制/粘贴曲线右键单击图例处的曲线名称，并根据需要选择剪切曲线或复制曲线图5.21在图中剪切曲线右键单击另一个图(或同一图)并选择粘贴曲线将复制的曲线添加到图中曲线图例将出现在图表的顶部5.3.4更改曲线属性双击曲线图例，或右键单击曲线并选择曲线属性？图5.22菜单中的开放曲线属性将打开曲线属性对话框46图5.23曲线属性对话框通过此窗口，可以更改各种参数它们描述如下名称:曲线的名称与相应输出通道中定义的名称相同此区域只能显示，不能通过此窗口编辑。
宽度:选择曲线的线宽，选择范围为1到10...颜色:单击“更改”按钮为曲线选择颜色单击颜色对话框中的确定按钮请注意，只有在图形属性对话框中取消自动曲线颜色时，此参数才可用图5.24颜色选择对话框线:线:曲线显示为标准线；点:根据设定的绘图步长，曲线显示在一组点中...面积:用曲线的颜色填充曲线下的区域(曲线和0.0线之间的部分)线点:曲线显示为一系列相连的点数字显示:...极限:改变曲线状态的极限值高/低:当曲线值高于和低于设定的极限值时，进入曲线状态475.4使输出通道范围与图一致当模拟图中有一条或多条曲线时，设定的Y轴最小值和Y轴最大值(模拟图属性对话框中的Y轴最小值和Y轴最大值)可以与相应的输出通道范围一致换句话说，与图形相关联的所有输出通道组件中的最大和最小输入字段将根据图形的Y轴范围自动调整要使输出通道范围与图表一致，右键单击模拟图表，并选择使输出通道范围与图表一致图5.25菜单选择保持输出通道范围与图表5.5动态采样调整一致可用于模拟和XY图表中进行动态采样调整它允许用户基于显示窗口定义恒定时间(采样)，然后在整个时间轴上动态滑动采样窗口采样时间本身可以随时调整。
PSCAD简单入门教程
PSCAD 使用说明1.PSCAD安装PSCAD / EMTDC常见4.0.2 ctacked版本或4.2版本，这个版本PSCAD被封装成一个ISO文档，如图1-1，可用虚拟光驱或winrar打开。
下面使用win rar将其解包。
图1-1PSCAD封包形式在系统安装了w i nrar3.2以上版本后，可以直接双击这个iso文档，然后点击“解压到”图标，如图1-2，就可以对其进行解包。
如图1-2 使用winra r解PSCA D的封包解压后可以得到三个文件夹，如下图1-3所示：图1-3PSCAD须按以下步骤安装，否则，装好后可能不运行。
另外，操作系统最好使用WinXP专业版，曾在WinXP Home版本上出现过不明原因的PSCA D不能运行情况。
安装步骤：（1）首先，运行PSCAD 4.0目录下的Se tup.exe，一路按OK或者NEXT在选择安装列表时选中“PSCAD(all Edition s)”，如图1-4，不要选择Lic ense Manager和RealTime Playbac k (它需要硬件采集设备支持，否则只是评估版)这两项。
使用附带的EG CS/GNU Fortran77编译器就选中“GNU Fortran Compile r”，如果要使用之前自行安装的F o rtran90编译器就不要选这一项。
图1-42、当License Manger选择对话框出现时，如图1-5，选择“I will only be using Single-user/single-m achine license s.”或“profess al”这一项，随后一路OK即可。
注意：选the Student Edition版本，模型只允许15个结点。
如图1-53、前面的PSCA D 4.0以及EGCS/GNU Fortran77(如果选择了)全部安装完毕后，运行PSCAD 4.0 Patchfile 目录下的Setup.exe （安装PSCAD 4.0.2补丁）。
PSCAD简单入门教程
PSCAD 使用说明1.PSCAD安装PSCAD / EMTDC常见4.0.2 ctacked版本或4.2版本，这个版本PSCAD被封装成一个ISO文档，如图1-1，可用虚拟光驱或winrar打开。
下面使用winrar 将其解包。
图1-1 PSCAD封包形式在系统安装了winrar3.2以上版本后，可以直接双击这个iso文档，然后点击“解压到”图标，如图1-2，就可以对其进行解包。
如图1-2 使用winrar解PSCAD的封包解压后可以得到三个文件夹，如下图1-3所示：图1-3PSCAD须按以下步骤安装，否则，装好后可能不运行。
另外，操作系统最好使用WinXP专业版，曾在WinXP Home版本上出现过不明原因的PSCAD不能运行情况。
安装步骤：（1）首先，运行PSCAD 4.0目录下的Setup.exe，一路按OK或者NEXT在选择安装列表时选中“PSCAD(all Editions)”，如图1-4，不要选择License Manager 和Real Time Playback (它需要硬件采集设备支持，否则只是评估版)这两项。
使用附带的EGCS/GNU Fortran77编译器就选中“GNU Fortran Compiler”，如果要使用之前自行安装的Fortran90编译器就不要选这一项。
图1-42、当License Manger选择对话框出现时，如图1-5，选择“I will only be using Single-user/single-machine licenses.”或“professal”这一项，随后一路OK即可。
注意：选the Student Edition 版本，模型只允许15个结点。
如图1-53、前面的PSCAD 4.0以及EGCS/GNU Fortran77(如果选择了)全部安装完毕后，运行 PSCAD 4.0 Patchfile 目录下的 Setup.exe （安装PSCAD 4.0.2补丁）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PSCAD4使用入门指南
何海昉
本指南仅供入门级PSCAD学习者参考，通过简单实例从元件输入到参数设置到最后仿真一个完
整的过程来介绍PSCAD4的基本工作方式。
界面介绍
工程项目区
通过一个简单实例来介绍PSCAD 的使用
1. 新建一个工程项目
将得到一个名为noname 的工程项目，右击该项目将其另存为example
系统库项目 非激活状态工程项目
当前激活工程项目
2.为新项目添加电源元件，双击系统主库master[Master Library]
的子项[Main] Main Page，元件库
图标在编辑区域出现。
双击上图的Sources图标，进入到电源元件库中
移动水平和垂直滚动条，选择单相RRL型交流电源，并将其复制（Ctrl＋V），切换到example
项目Main的编辑区域，单击右键粘贴（Ctrl＋V）,此电源就被加载到了用户定义的工程项目中
3. 设定电源参数双击编辑区域中的交流电源元件，进入电源属性设定对话框，这里电源
的configuration属性页采用默认的值，即采用内部输入式交流RRL型，该电源一端接地，
通常有些元件的参数比较多，可能需要点击下拉列表框来获
得另外的属性页。
其它元件的
参数设定也是一样通过双击进入属性编辑对话框来设置
选择下拉列表中的Signal Parameters子项
设定电压值、频率、初相等参数值，如果不明白参数所表示的实际意义，单击Help按钮进入
帮助界面，帮助系统会给出要求用户填写的所有参数所代表
的涵义
4.绘制理想导线
单击右边元件工具栏中的导线，移动到编辑区域中，再单击鼠标。
导线随即定位。
再次单击导
线时，则选取了该导线，这时导线两端将出现绿色的小方形，点击并拖动小方形，可以调整导
线在该方向上的长度。
如果选取了导线后，按键盘上的R键，则导线会顺时针方向旋转90O，
当两条导线（或者是元件的管脚）的有一端相连时，会自动形成电气连接特性; 但如果两条导线
（或者是元件的管脚）相交，但导线的所有末端都不相连，则两条导线是相互绝缘的，即实际
上电气上是不相通的，如果要使两导线交点成为电气节点，
则置放一个Pin在交点上即可，后
面采用了。
总之，建议所有相连的导线末端都置放一个Pin，这样就容易区别是否为电气节点。
别的元件也同样具有可移动、可旋转等这些特点。
5. 用同样的方法添加电阻、电感和电容元件，再添加Pin和接地元件。
双击设定其属性值
6.添加电压表Ea，更名为V1. 将其并联到电感上，来测量电感
的电压，电压表箭头端接高电位，
其另一端用导线连接到电感低电位端；
7.添加电流表，将其更名为I1，特别要注意的是，切不要将电流
表符号中不带箭头的线段与导线
重叠，而是将这个线段两末端与导线相串联。
这里的电压表和电流表使用的单位分别为KV和KA，且不能直接读出数值，要和其它元件配合
8.给电压表和电流表添加输出通道，双击输出通道Voltage, 设置
其属性。
并分别更名为voltage
和current
将其默认的最小/最大输出值设为-10/10，单位默认为KV; 按同样的方法设定current的参数
9. 添加图形显示框
选取图形显示框，单击右键，选择Add Analog Graph添加模拟图形显示
编辑区域中的图形显示框就加上了具有二给坐标的网格，如下图
选取voltage输出通道，单击右键，选取Input/Output Reference-------Add as Curve
选取图形显示框，单击右键，点击Paste Graph
这时，电压表V1－输出通道voltage－图形显示框之间就建立了联系。
图形显示框左边的纵坐标
为电压值，单位为KV; 横坐标为时间值，单位为秒。
中间的白色区域为绘图区。
一个图形显示
框中可以共用一个坐标体系同时显示若干个输出通道的输出值，可以是电压或电流; 不同的输出
用不同颜色的曲线来区别
用同样的方式将电流信号加载到图形显示框中，
10. 工程项目参数设定及仿真在编辑区空白处点击右键，单击Project Settings
设定仿真参数，仿真时间设为0.5秒，系统计算步长设为0.1微秒，系统绘图步长设为0.2微
秒。
仿真时间越长，计算步长越短，绘图步长越短，系统所需要的时间也越长。
这三个参数
要根据实际情况合理选择
点击工具框中的绿色三角形按钮进行仿真，仿真结果在图形显示框中显示出来了
图形显示框中所显示的波形纵向上不完整，横向过于密集，不便于观察分析，可以调整纵、
横坐标的范围和刻度双击纵坐标位置，弹出纵横坐标设置对话框。
将纵坐标最大值/最小
值设定为0.16/-0.16, 纵向格间高度为0.025，单位均为千级。
即对于电压为KV, 电流为KA
如下图，在纵向上波形全部显示出来了
调整横坐标，双击横坐标位置，弹出横坐标设置对话框。
将时间范围设为0～0.1秒，最小刻
度为0.01秒
设置完纵、横坐标后图形框中显示的波形如下图
再简单介绍两种电压测量方式
1.带接地的电压表Ea，将电压表的箭头端连接到电路节点中，
电压表得到的是该节点对地电压
2.放置节点标签node label，它与Pin的区别是它不仅可以做电气
连接点，也可以象上面的带接
地的电压表那样测量节点电位。
双击放置的节点标签，进入属性设定。
将Measure voltage and
create local signal?属性设为YES，则这个节点就可以采用和电压表完全一样的方式连接到输出
通道中了。
仿真出错信息
当电路中有错误时，包括参数设定错误、电气连接错误等，点击仿真运行按钮后，在窗口左下角会
有相应的错误提示，用红色旗帜标识，根据提示信息对电路进行修改，直到全部通过。
如下图中电
压表的另一端没有与电路相连，即没有与要测量的元件并联而产生错误。
