YFD-YJV预分支电缆
预制分支电缆的定义和作用
预制分支电缆的定义和作用产品简介预制分支电缆是通过专用的设备和特殊的生产工艺在主电缆上预先设置若干分支电缆后形成的新一代电线电缆产品。
具有供电安全可靠，安装方便免维护，综合成本低且较为美观的特点。
北京塑力亿航线缆有限公司生产的预制分支电缆FD系列主要适用于额定电压1KV及以下中高层建筑的供电干线，以取代目前我国仍普遍采用的封闭母线槽。
可广泛应用于工厂、商场、住宅小区、办公大楼、矿井等配电系统，以及桥梁、隧道、公路、机场的照明系统。
本产品以VV型或YJV型塑料绝缘电力电缆作为主电缆和分支电缆，结构形式以单芯单分支为主，同时有单芯多分支、多芯多分支供选择。
根据用户需要也可生产阻燃、耐火、低烟低卤、低烟无卤等特殊性能的预制分支电缆产品。
执行标准参照GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准的相关条款及企业标准。
预制分支电缆的主要优点：一、具有优良的供电可靠性1.?主电缆导体连续无接头，减少了故障点；北京塑力亿航线缆有限公司，主要以仓库批发、厂家直接订货为性质的销售北京塑力亿航线缆、河北亿航电线电缆，满足用户的各项需求，提供专业技术选型，主要经营：1KV 交联聚乙烯电缆、聚氯乙烯绝缘电力电缆、煤矿用电缆、橡套电缆、控制电缆、通讯电缆、护套电缆屏蔽电线、480/750V无护套聚氯乙烯电缆、以及防水电缆阻燃电缆、耐火电缆等上百种产品，并能为客户提供技术咨询和售后服务。
电话：0 010-832981 传真：0地址：北京市丰台区五里店北区京辰瑞达大厦406室2.?分支接头在工厂集中生产，质量控制严格，并具有完善的质量保证体系，解决了现场制作分支接头工艺难度大，质量难控制的困扰。
3.?分地接头的结构合理，采用先进工艺生产，分支接头接触电阻小，有额一电流下不会发生集中发热现象，提高了运行质量及使用寿命。
YFD预分支电缆净重和消耗
536.96
243.06
70
604.5
183.8
39.34
118.66
618.40
188.03
40.57
124.00
762.50
341.80
95
828.5
251.9
45.36
109.78
847.56
257.69
46.79
114.72
983.64
407.04
120
1040.1
316.3
54.51
16
142.2
9.38
1.55
16.06
60.04
145.47
9.63
1.60
16.57
62.74
229.23
25
220.5
11.42
1.84
23.92
86.29
225.57
11.72
1.89
24.67
90.18
343.97
35
304.9
13.45
2.13
27.17
88.98
311.91
13.80
2.19
28.02
92.98
436.63
50
422.3
15.66
2.45
34.11
86.43
432.01
16.08
2.52
35.18
90.31
560.95
70
604.5
18.81
2.90
43.59
128.69
618.40
19.30
2.98
44.96
134.48
798.49
预留分支电缆
预留分支电缆预制分支电缆是国外近年来大量使用的一种新型低压供电系统，可广泛用于供电线路中有电缆分支的场合。
如高层建筑及普通住宅楼、大型建筑及场馆、标准化厂房、移动设备与机械、工业窑炉、公路、桥涵、机场等。
与传统的电缆分支连接与插接式母线槽等方式相比，具有可靠性高、安装简便、环境要求低、免保护等优点，是一种符合现代建筑与现代工业设施要求的电缆产品。
预制分支电缆按照用户要求的电缆规格与长度，与分支线电缆与主干电缆连接的接头在主干电缆上的位置，由电缆制造厂商在工厂内将主干电缆（下列称主电缆）与分支线电缆（下列称支电缆）进行导体的接合与接头的绝缘处理，并进行有关的检测与试验后发送给用户。
用户在电缆敷设安装时无须再进行分支接头的处理与检测，可直接将电缆与供电线路或者配用电设施进行连接使用。
因分支接头完全在工厂内预先制成，故谓为“预制分支电缆”。
预制分支电缆具有连接稳固可靠，防水防潮，耐腐蚀，耐酸雾、抗震动、弯曲半径小等显著优点，并可大大减轻线路安装时的劳动强度，缩短施工周期，降低工程造价。
由于主电缆导体无接头，保证了连续性，减少了故障点，是目前国内使用较多的插接式母线槽等配电方式的良好替代品，在大多数应用场合下可完全取代插接式母线槽。
本公司产品特点1 预制分支电缆的企业标准参照了日本JCS376A标准与IEC60502标准而制订，并消化与汲取了国外先进技术与制造工艺，产品性能指标及型号规格等有较多的扩展。
主电缆与支电缆线芯依照等效于IEC60502的本公司企业标准生产，技术性能全面达到并部分高于IEC60502的要求。
严格的标准要求及严格的性能检测保证了产品的质量。
分支接头示意图2 电缆分支接头导体使用特殊设计的连接器进行压接，连接强度高，接触面积大，可保证连接的可靠性与接触电阻的要求。
符合JICS2810《户内配线用电线连接器通则》的试验要求，并通过了GB9327《电缆导体压缩与机械连接接头试验方法》中的直流电阻试验与短路试验。
预分支电缆
浅谈预制分支电缆预制分支电缆是近年来一项新技术产品，已经广泛地应用到现代建筑中。
它具有安装方便、施工简单、免维护的优点，深受建设各方的欢迎，尤其是它优良的抗震性、气密性、防水性和耐火性等，已经成为高层建筑竖向配电系统的首选。
实际应用中的预制分支电缆主要有以下几种，按照制作方式分为厂家出厂前预制和施工现场预制两种，其中厂家预制又分主干电缆是单芯的还是多芯的。
现场制作的分支电缆使用的连接器—电缆分流器又分为穿刺型和C型线缆分支器。
如何选择预制分支电缆，下面笔者就带您简单了解一下。
出厂时预制的预制分支电缆是厂家加工电缆时直接将分支电缆通过连接金具压接成型的，并根据相关的性能试验对电缆进行整体测试（见表4），合格后电缆方可出厂。
主干电缆分单芯和多芯两种（电力电缆），单芯的是把五芯电缆分开做成单芯，同一处的分支点不在一根电缆上，安全性高。
多芯主干电缆则是在连接处将五个分流器依次压接统一做成一个头，但是，这种分支头不利于散热。
当然也可以拉开距离压接五个分流器，但是这样比较浪费分支电缆（加长了分支电缆的分布距离），而且还是在同一根同一处竖向电缆上。
现场预制的是采购电缆分流器制作，按照电缆分流器的接触形式又分为穿刺型和C型线缆分支器，穿刺型电缆分流器是靠锯齿形的接触刀片刺穿电缆绝缘层，与导体接触来实现连接的，C型线缆分支器则是两半C型管环绕干线电缆缆芯导体后，再分别将螺丝压紧。
制作前先敷设主电缆，之后在需要的位置剥开电缆外皮和芯线绝缘层，将电缆分流器压接到主干电缆的芯线上。
上述现场施工方法是C型线缆分支器的制作方法，穿刺型电缆分流器的制作方法略有不同，当剥开电缆外皮后，电缆芯线绝缘层不用剥开，穿刺线夹环绕在芯线上之后收紧螺栓，直到线夹的锯齿型刀片穿入电缆芯线并与芯线尽量接触后停止。
C型电缆分流器的接触面积大，有利于电流通过，穿刺型电缆分流器可以不破坏电缆芯线的绝缘层，两种方式各有优点。
电缆如何选型，还有是选择出厂预制还是现场制作分支电缆，下面简单介绍一下。
各种电缆型号的表示方法

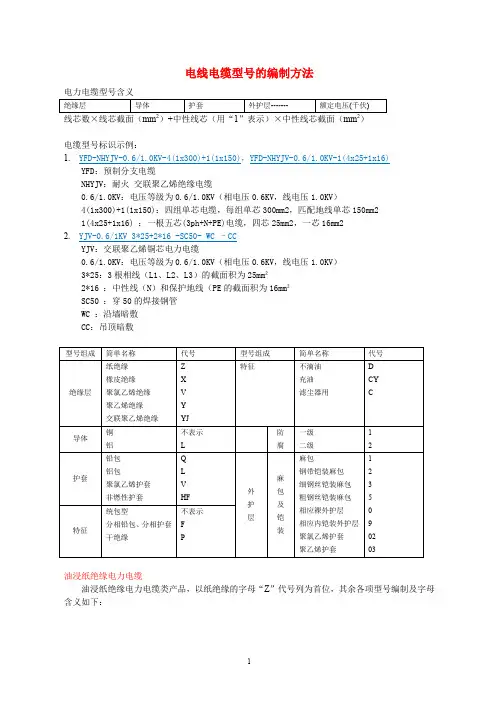

电线电缆型号的编制方法电缆型号标识示例：1. YFD-NHYJV-0.6/1.0KV-4(1x300)+1(1x150)，YFD-NHYJV-0.6/1.0KV-1(4x25+1x16)YFD：预制分支电缆NHYJV：耐火交联聚乙烯绝缘电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）4(1x300)+1(1x150)：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm21(4x25+1x16) ：一根五芯(3ph+N+PE)电缆，四芯25mm2，一芯16mm22. YJV-0.6/1KV 3*25+2*16 -SC50- WC –CCYJV：交联聚乙烯铜芯电力电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）3*25：3根相线（L1、L2、L3）的截面积为25mm²2*16 ：中性线（N）和保护地线（PE的截面积为16mm²SC50 ：穿50的焊接钢管WC ：沿墙暗敷CC：吊顶暗敷油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：备注：a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如：表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆表示：铝型粘性油浸纸绝缘铝套细铠装电力电缆电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。
每一数值表示说采用的主要材料和意义见下表：交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“J”为首位，其余各项型号编制及字母含备注：*铜导体代号字母“T”一般省略。
S-加钢丝屏蔽时。
表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆表示：铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表：聚氯乙烯绝缘聚乙烯护套电力电缆聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及备注：铜导体代号字母“T”一般省略。
预分支电缆 预分支电缆型号规格详介
预分支电缆厂家供应预分支电缆型号规格预分支电缆，多应用于高层建筑配电干线(树干式配电方式)。
其主干电缆导体无接头(接头已经在生产厂加工时做好并封闭在分支点内)，预分支电缆配电类似母线槽配电方式，但电缆具有良好的抗震、气密、防水性能，占用空间小、安装方便，缺点是质量故障难以现场修复，该电缆针对特定工程条件加工，不具有互换性。
分支电缆用途，矿用分支电缆YFD系列预制分支电缆的优点具有优良的供电可靠性·主干电缆导体无接头，连续性好，减少了故障点；·分支接头有严格的技术标准和检验要求，以及严密的质保体系；·分支接头采用工厂全程机械化制作，大大降低了人为因素造成的质量不良现象；·分支接头结构合理并采用先进的LYZ工艺制作，接触电阻极小，不受热胀冷缩影响；·短时间内完成护套，避免了接头接触钢芯长时间裸露在空气中产生氧化而导致接触电阻变化。
可明显降低配电成本·品种规格多，选用灵活，任意组合；·分支接头可根据楼层需要任意设定分支位置；·与母线槽比，可降低工程造价。
且技术经济指标高，综合经济效益显著；·主电缆从10mm2到1200mm2,分支电缆从10mm到95mm任意组合选用；·电缆品种多，有MY橡套分支电缆，VV,ZR-VV,NH-VV,YJV,ZR-YJV,NH-YJV等，可根据需要选用。
安装环境要求低，施工方便·使用环境要求低，安装精度要求低；·由于它的弯曲半径小。
大大地降低了安装难度，缩小了空间尺寸；·占用建筑面积小，有利于建筑面积的有效使用，对土建的空间尺寸无要求；·安装简单方便，安装技术要求不高，安装设备仅需一台普通卷场机即可，且安装周期短，仅有母线槽安装工时的1/10和1/20，安装劳动强度小。
MY分支电缆，MY分支电缆价格MY型矿用阻燃型橡套预分支电缆(预分支矿用橡套软电缆)，现在煤矿中，因为照明，水泵，电机需要连接分支电缆，矿井下安全性差，电工进行手工接线不仅质量不好，而且万一操作失误导致瓦斯爆炸发生矿难。
什么是预分支电缆？
什么是预分支电缆？预分支电缆就是预先做好分支电缆，电缆出厂后直接使用，不需要现场做分支；一次性通电率高，避免现场各种隐患情况出现；下面小编就来介绍下什么是预分支电缆？预分支电缆支架和电缆预分支接头使用大全。
一、什么是预分支电缆？就是在常用的电缆型号上做预分支，比如VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等，避免了因电缆接头引起电缆故障等。
预制分支电缆的主要性能：1、绝缘电阻≥200MΩ；2、绝缘耐压≥3.5kV/5min；3、良好气密性与防水性，即将分支接头浸入水中，在水与电缆芯之间测量绝缘电阻和工频耐压均应符合1和2的要求。
4、分支接头的接触电阻的小，接触电阻与等长的分支线的基准电阻之比值≤1.2；5、接头短路强度大，短路后接触电阻比率的变化率鉴≤0.2；6、ZR-YJV型阻燃预制分支电缆,护套的自熄时间续≤12s，符合GB12666.5 的要求；7、NH耐火型电缆除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行，符合GB12666.6的要求。
8、VV型电缆的铜芯的最高工作温度为70℃，（微信公众号：建筑水电知识平台）YJV型电缆的铜芯的最高工作温度为90℃；9、具有优良的耐腐蚀性，能抵抗无机盐、油、碱、酸和有机深剂对它的腐蚀；10、YJV型预制分支电缆具有优良的热稳定性和抗老化性；11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优越性能。
12、GZR-YJV隔氯层系列分支电缆。
具有高阻燃、耐火性能、阻燃性能超过阻燃标准A类。
预分支电缆结构：主要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成，主要应用于电能输送；（微信公众号：建筑水电知识平台）因为直接在电缆厂加工而成，不用现场剥开电缆做分支，保持了电缆的完整的电气性能。
分支接头采用三种类型：U型、C型、O型质量均超国家标准，达到国际水平。
预分支电缆的分支开口根据现场需求定制，可向上或向下。
预分支电缆小常识
预分支电缆小常识公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]预分支电缆小常识什么时候预分支电缆预分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电缆.是近年来的一项新技术产品。
分支线工厂预先制造在主干电缆上，分支线截面大小和分支线长度等是根据设计要求决定，极大缩短了施工周期,大幅度减少材料费用和施工费用,更大地保证了配电的可靠性.预分支电缆由四部分组成：1、主干电缆；2、分支线；3分支接头：4相关附件，并具有三种类型：普通型、阻燃型（ZR）、耐火型(NH)。
预分支电缆是高层建筑中母线槽供电的替代产品，他具有供电可靠、安装方便、防水性好，占建筑面积小、故障率低、价格便宜、免维修维护等优点，适用于交流额定电压为0.6/1KV配电线路中。
广泛应用于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电，也适用于隧道、机场、桥梁、公路等供电系统。
预分支电缆的优点有哪些可明显的降低配电成本（1）与封闭母线槽相比，价格便宜降低工程造价，并且经济指标高，综合效益明显，而且规格齐全，选用灵活，任意组合（2）分支头根据配电系统的配电点的需要，可任意设定分支位置二、安装环境要求低，施工简便（1）占用建筑面积小，对土建的空间尺寸无要求（2）敷设简单，安装便捷，使用环境要求低，可直接敷设于电缆沟内、建筑的专用电缆竖井内，也可敷设于不同的电缆桥架中，安装精度低（3）与封闭母线槽相比，电缆的走向随意，弯曲半径小，大大降低了施工难度，缩小了空间尺寸（4）安装劳动强度小，施工周期短，仅有封闭母线槽安装时的十分之一三、优良的抗震性、气密性、防水性和耐火性（1）具有优良的抗震性，一般封闭式机械型连接母线槽，因以墙体为依托平行安装，当墙体受震动后封闭母线槽的各接头松动，而预制分支电缆不会受到影响、特别在通过建筑的沉降缝时不需要任何措施（2）良好的气密性、防水性，能在潮湿的环境中正常供电运行，并且也能敷设在露天和埋在土壤中（3）耐火型预制分支电缆在燃烧的情况下，保持90Min正常送电运行四、免维护（1）与分支电缆按规定的方法安装后，一次性开通率高（2）正常运行的预制分支电缆整个系统，在平时不需要作任何维护和保养（3）后期事故抢修简单，维护成本极低预分支电缆在敷设与安装时应该做哪些准备，有哪些注意项呢？一、敷设与安装前的准备根据设计图纸要求熟悉确定电缆的敷设方向和位置（1）拟订施工方案组织专业施工人员(2)准备敷设安装的工具设备（3）核实电缆的型号规格及包装顺序（4）核实所配附件，分配附件的安装地点施工方（1）将电缆线盘放在放线架上（2）当电缆垂直安装时，电缆放线架至于楼下，将电缆通过绳索用卷扬机或滑轮组提升，要求每层楼须有专业施工人员。
雅安卢山-单芯预分支电缆示意图
8F 11.3m
YFD-YJLV
0.6/1kV
4×50+ 1×25 长度： 11.3m
5F 8.7m
支线：YFD-YJLV 0.6/1kV 4×35+ 1×16 长度为 3.0m
分支头
2F 48.9m
主线：YFD-YJLV
0.6/1kV
4×150+ 1×70
注：1、本组预分支电缆的主线为： YDF-YJLV
0.4m
0.6/1kV 4
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 3 号楼-1 YFD-YJLV 0.6/1kV 4×150+ 1×70 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 5/16 4×35+ 1×16 客户签名 日期
阮志刚 2015-03-25
0.4m
0.6/1kV 4
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 3 号楼-2 YFD-YJLV 0.6/1kV 4×120+ 1×50 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 6/16 4×35+ 1×16 客户签名 日期
阮志刚 2015-03-25
主线 YFD-YJLV 0.6/1kV
4×150+ 1×70 长度为： 132.4m
支线：YFD-YJLV
0.6/1kV
4×50+ 1×25 长度为 3.0m
0.4m
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 4 号楼-2 YFD-YJLV 0.6/1kV 4×150+ 1×70 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 8/16 4×35+ 1×16 客户签名 日期
预分支电缆支架改电缆桥架联系函
工作联系单
工程名称：新涵大街综合商务办公楼工程编号：致：莆田市盛世房地产有限公司（建设单位）
福建省千亿建筑工程有限公司（设计单位）
福建宏业建设监理有限公司（监理单位）
事由：关于预分支电缆吊钩、及吊具、支架改电缆桥架的变更
内容：
新涵大街综合商务办公楼强电井中预分支电缆YFD-YJV-4(1*240)+PE120-1～4，由吊钩、吊具、支架模式，改为一根300*200防火电缆桥架由1层通20层，在1～20层强电井内通各配电箱由吊钩、吊具、支架改为200×100防火电缆桥架.
施工单位（签章）：
项目经理：年月日监理单位审查意见：
监理单位：年月日设计单位审查意见：
设计单位：年月日建设单位审查意见：
建设单位：年月日。
YFD-YJV预分支电缆
YFD-YJV预分支电缆FZ系列预制分支电缆的主要特性1、绝缘电阻≥200MΩ2、绝缘压≥3.5KV/5min；3、良好的气密性与防水性，即将分支接头浸入水中，在水与电缆芯间测绝缘电阻和工频耐压均符合1、2的要求。
4、电缆及分支体的原始抗张强度大于9.8Mpa（1.02KgF）浸油后抗张强度大于老化测定值的80%5、热压变形厚度减少率 50%6、ZR-YJV型阻燃预制分支电缆护套的自熄时间≤15S；符合JG/T147-2002的要求；7、NH耐火型除了能在正常的工作条件下供电为，也能在燃烧情况下，保持90min的正常运行；符合GB12666.6的要求；8、VV型电缆的铜芯的最高温度可达70℃，YJV型电缆的铜芯的最高工作温度可大90℃；9、具有优良的耐腐蚀性，能抵抗无机盐、油、酸和有机溶剂对它的腐蚀；10、YJV型预制分支电缆具有优良的热稳定性和抗老化性。
末端电压降根据下列条件计算1、导线温度70~90℃；2、环境温度40℃；3、电缆排列（单芯）S=2D·S··D··4、功率因数：COSθ=0.8；5、末端允许压降百分数≤5%；6、Vd代表电压降；Vd=KXIXV．（V）I:工作电流或计算机电流（A）L:线路长度（m）V:表内电压降（V/A·m）×10-3K:三相四线K=单项：K=1单项时末端允许电压降：Vd220V×5%=11V三项时末端允许电压降：Vd380V×5%=19V7、主电缆允许长度计算公式：单项 L＝三项 L＝8、例：主电缆120mm2，计算电流276A，电压降V.=0.26×10-3V/A·m三相允许长度L=153m注：若按逐段电流计算，L可以大于153m。
预制分支电缆FZ系列预制分支电缆的主要优点具有优良的供电安全可靠性1、主干电缆导体无接头，连续性好，减少了故障点。
2、分支接头采用工厂全程机械化制作，大大降低了人为因素造成质量不良现象。
预分支电缆的优缺点
4、 压缩连接即利专用工模具压制接头。
根据理论与实践证明，压缩连接是四种连接方式中最佳的一种，即最可靠的一种 ，一般中、高压系统中必须采用压缩连接。
预制分支电缆的连接是采用最佳的压缩连，工厂化制作，特点是：
1、 压缩连接，接触紧密，连接件能补偿接头热胀冷缩的应力（即发热鼓胀它相应鼓胀，冷却收缩它相应收缩使接点始终接触紧密），接触电阻小且不会变化。
2、 接触电阻无法控制；
3、 接触处护套、绝缘破坏，虽采取封堵易产生故障，甚至诱发火灾，绝大多数都发生在接头之处。各类电缆的连接更是如此。电气设备的（包括电缆）接头有四种方式：
1、 绕包连接即将导线绞合在一起；
2、 弹性连接即利用金属的弹性压力接触；
8、 平时需要对接头经常检查维护；
9、 故障率相对较高。
预分支电缆接头的缺点：
1、 不能现场制作；
2、 分支接点距离制作前需要预测量尺寸。
穿刺分支电缆接头是采用尖刺，穿破电缆护套与绝缘层同导体接触，能在现场完成，其制造特点是：
1、 穿刺接触基本上属于机械连接多点接触（不是面接触）；
2、 压缩连接后，在极短的时间内进行真空除氧注塑，使连接头全密闭，严格地与空气中的氧隔离，接触处不会产生氧腐蚀，因为铜氧化后，会生成氧化铜或氧化亚铜，它们都是半导体，使接触电阻变大。
3、 制作过程工厂化生产、机械化制作，消除人为因素带来的质量问题。
3、 接触可靠性差，接触电阻大且不稳定；
4、 不能做到全密闭，接触处会被氧化，使接触电阻变大；
5、 接点处经过多次热胀冷缩后会产生松动，随着时间的延长，松动会越来越严重；
6、 没有多芯穿刺分支电缆，变频系统，高谐波系统不能用；
预分支电缆
1.预分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电 缆.是近年来的一项新技术产品. 分支线工厂预先制造在主干电缆上，分支线截面大小和分支线长度等 是根据设计要求决定，极大缩短了施工周期,大幅度减少材料费用和施 工费用,更大地保证了配电的可靠性 2.预分支电缆由四部分组成：1、主干电缆；2、分支线；3分支接头：4 相关附件，并具有三种类型：普通型、阻燃型（ZR）、耐火型(NH)。 预分支电缆是高层建筑中母线槽供电的替代产品，他具有供电可靠、 安装方便、防水性好，占建筑面积小、故障率低、价格便宜、免维修 维护等优点，适用于交流额定电压为0.6/1KV配电线路中。广泛应用 于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电，也 适用于隧道、事例
