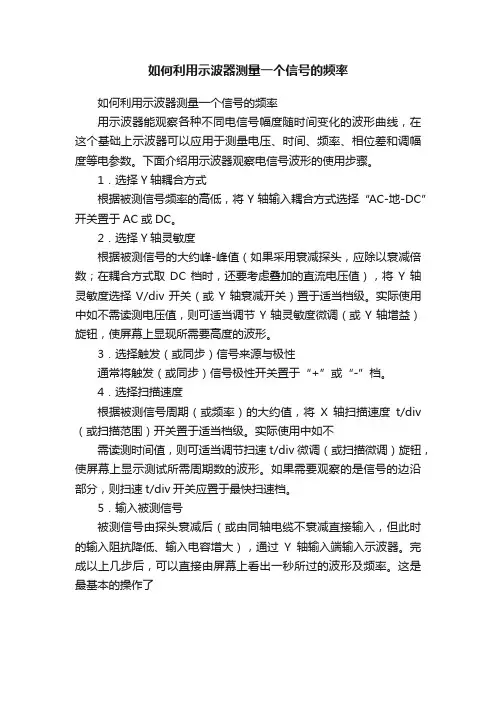

如何利用示波器测量一个信号的频率

如何利用示波器测量一个信号的频率
如何利用示波器测量一个信号的频率
用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器观察电信号波形的使用步骤。

1．选择Y轴耦合方式
根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。

2．选择Y轴灵敏度
根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y轴灵敏度选择V/div开关（或Y轴衰减开关）置于适当档级。

实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。

3．选择触发（或同步）信号来源与极性
通常将触发（或同步）信号极性开关置于“+”或“-”档。

4．选择扫描速度
根据被测信号周期（或频率）的大约值，将X轴扫描速度t/div （或扫描范围）开关置于适当档级。

实际使用中如不
需读测时间值，则可适当调节扫速t/div微调（或扫描微调）旋钮，使屏幕上显示测试所需周期数的波形。

如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。

5．输入被测信号
被测信号由探头衰减后（或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大），通过Y轴输入端输入示波器。

完成以上几步后，可以直接由屏幕上看出一秒所过的波形及频率。

这是最基本的操作了。

使用示波器进行信号测量技巧

使用示波器进行信号测量技巧在电子领域中，信号测量是一项非常重要的工作。

准确地测量信号的频率、幅度和相位，可以帮助我们分析电路的工作情况，进而改进设计和解决问题。

而在信号测量中，示波器是一种不可或缺的仪器。

本文将探讨几种使用示波器进行信号测量的技巧和注意事项，帮助读者更好地应用示波器。

1. 选择适当的示波器设置在开始信号测量之前，我们需要选择适合的示波器设置。

首先，选择合适的时间基准和垂直灵敏度，以便在示波器屏幕上显示出待测信号的合适波形。

时间基准决定了示波器屏幕上每个小方格所代表的时间，而垂直灵敏度则决定了每个小方格所代表的电压。

其次，调整触发设置。

示波器的触发设置可以帮助我们稳定地观测待测信号。

触发电平可以设置在待测信号的特定水平上，当信号达到触发电平时，示波器才会触发并显示波形。

触发沿也可以设置为上升沿或下降沿，以满足实际测量需求。

2. 正确连接信号源和示波器在进行信号测量之前，我们需要正确地连接信号源和示波器。

通常情况下，信号源的输出端口会连接到示波器的输入端口。

确保连接良好，避免因接触不良或短路等问题导致测量结果不准确。

如果测量的是高频信号，注意信号源和示波器之间的传输线需要具备相应的带宽能力，以确保传输信号时没有过多的损耗和畸变。

合理选择适用于高频测量的传输线材料和长度，同时避免干扰信号的干扰源。

3. 了解采样频率和带宽的关系示波器的采样频率和带宽是影响信号测量的关键参数。

采样频率是指示波器在一秒钟内对信号进行采样的次数，而带宽则是指示波器可以接收和显示的频率范围。

在选择示波器时，需要根据待测信号的频率范围和特性来确定采样频率和带宽。

通常情况下，采样频率应为待测信号频率的两倍以上，以确保准确重建信号波形。

而带宽则应包含待测信号的最高频率成分，以避免信号被截断而无法完整显示。

4. 注意示波器的内部噪声和失真在进行信号测量时，示波器的内部噪声和失真也会对测量结果产生一定的影响。

示波器的内部噪声是由示波器自身电路和元件的热噪声引起的，它会与待测信号叠加在一起，影响信号的准确测量。

示波器的射频测量和分析技巧

示波器的射频测量和分析技巧射频测量和分析技术是现代通信、无线电和电子领域中的关键技术之一。

示波器作为一种重要的测量仪器，被广泛用于射频电路的测试和分析。

本文将介绍示波器在射频测量和分析中的常用技巧和方法，以帮助读者更好地理解和应用这一技术。

一、示波器的基本原理简介示波器是一种用于测量电信号波形的仪器。

它通过将待测信号连接到水平和垂直偏转系统，可以显示出信号的波形和特征。

示波器主要由示波管、扫描电路、触发电路和垂直放大器等组成。

二、射频信号的测量技巧1. 垂直放大器的设置在射频测量中，正确设置垂直放大器是非常关键的。

首先，选择适当的垂直增益，使得待测信号能够充分展示在示波器的屏幕上；其次，根据信号的幅度范围选择合适的垂直灵敏度，确保信号能够在示波器的垂直方向上合理分布。

2. 水平扫描的设置对于射频信号的测量，正确设置水平扫描参数也非常重要。

首先，通过调整扫描速率和时间基准，使得待测信号的周期和特征能够在示波器屏幕上得以清晰显示；其次，选择合适的水平灵敏度，确保信号能够在示波器的水平方向上合理分布。

3. 触发电路的应用射频信号的触发对于测量和分析来说是至关重要的。

通过调整触发电路的阈值和触发方式，可以实现对特定信号的检测和显示。

在射频测量中，通常选择边沿触发方式，并根据信号波形的特点调整触发电平和触发延迟，以确保触发的准确性和稳定性。

三、射频信号的分析技巧1. 频率测量示波器可以通过测量信号的周期或脉宽，计算出信号的频率。

在射频测量中，通常选择自动或单次测量模式，并利用示波器上的软件工具实现频率的测量和分析。

2. 波形分析示波器通过显示信号的波形和特征，可以对射频信号进行进一步的分析。

通过观察波形的振幅、频率、相位和时序等参数，可以判断信号的稳定性、失真情况和干扰程度，从而指导后续的电路设计和优化。

3. 频谱分析频谱分析是射频信号分析中常用的方法之一。

示波器可以通过傅里叶变换将时域信号转换为频域信号，并显示出信号的频谱分布。

使用示波器进行信号测量的技巧和注意事项

使用示波器进行信号测量的技巧和注意事项信号测量在电子领域中扮演着非常重要的角色，而示波器则是信号测量中不可或缺的工具。

它可以将电信号转化为可视化的波形，帮助工程师们分析和判断信号的特性。

然而，在使用示波器进行信号测量时，仍然有一些技巧和注意事项需要我们牢记。

首先，在使用示波器进行信号测量之前，我们需要了解一些基本概念。

示波器主要有两种类型：模拟示波器和数字示波器。

模拟示波器是早期使用的一种示波器，它能够测量连续时间的信号。

而数字示波器则通过模数转换将连续时间的信号转化为离散时间的信号，然后通过数字处理进行测量和分析。

在实际应用中，数字示波器的使用更加广泛，因为它具有更高的测量精度和更多的功能。

在进行信号测量时，我们需要注意一些技巧。

首先是选择适当的示波器探头。

探头是示波器连接到被测信号源的接口，它能够准确地采集信号，但也会对信号造成一定的影响。

对于高频信号的测量，我们应该选择带宽较宽的高频探头，以确保测量结果的准确性。

而对于低频信号的测量，则可以选择带宽较窄的低频探头。

其次是选择合适的触发模式。

触发模式是示波器在采集信号时的触发条件。

合适的触发模式可以帮助我们捕捉到特定的信号特征。

常见的触发模式有边沿触发、脉宽触发等。

在选择触发模式时，我们需要根据被测信号的特征来确定合适的触发条件，并进行相应的设置。

此外，在进行信号测量时，还需要关注示波器的校准。

示波器的校准是确保测量结果准确性的重要步骤。

我们可以通过连接已知的标准信号源来校准示波器，以确保它能够准确地测量信号。

另外，还需要定期对示波器进行校准，以确保其长期的测量准确性。

在实际的信号测量中，我们还需要注意一些细节。

首先是地线的连接。

示波器的地线是将示波器和被测点之间的地势进行连接的重要部分。

在连接地线时，我们需要注意保持地线的短小和低阻抗，以减小干扰对信号测量的影响。

另外，我们还需要关注信号的耦合方式。

示波器的耦合方式有直流耦合和交流耦合两种。

示波器的测量步骤

示波器的测量步骤示波器是一种用来显示电信号波形的仪器，常用于电子工程、通信、医疗等领域。

下面将介绍示波器的测量步骤，以及示波器电源测试的几个步骤。

步骤一：准备工作1.确保示波器和被测电路的电源都已关闭，避免电路故障和触电的风险。

2.确保示波器与被测电路的地连接好，以避免测量误差。

步骤二：连接电缆和探头1.将示波器的输入端的探头插头连接到被测电路的信号输出端口上。

2.将示波器的地端的探头插头连接到被测电路的地端口上。

步骤三：调整示波器的设置1.打开示波器，并设置合适的竖直和水平的尺度范围，以便能够清晰地显示被测信号的波形。

2.根据被测信号的频率和波形特点，调整示波器的触发模式和触发电平，确保波形能够稳定地显示在屏幕上。

步骤四：进行测量1.打开被测电路的电源，使其正常工作。

2.在示波器的屏幕上观察和记录被测信号的波形，并测量出相关的参数，如幅值、频率、占空比等。

1.关闭被测电路的电源，以确保安全。

2.关闭示波器和电源，并拔掉相应的电缆和探头。

示波器电源测试的几个步骤：步骤一：准备工作1.确定目标电源的额定电压和电流范围，确保示波器的设置能够满足测试需求。

2.关闭目标电源和示波器，确保安全。

步骤二：连接示波器测量端口1.将示波器的地端探头插头连接到目标电源的地端口上。

2.将示波器的探头插头连接到目标电源的输出端，确保连接良好。

步骤三：调整示波器的设置1.打开示波器，并设置合适的竖直和水平的尺度范围，以便能够清晰地显示电源波形。

2.根据目标电源的特点，调整示波器的触发模式和触发电平，确保波形能够稳定地显示在屏幕上。

步骤四：进行电源测试1.打开目标电源，使其正常工作。

2.在示波器的屏幕上观察和记录电源波形，检查其稳定性和纹波情况，并测量相关的参数，如电压和电流的波形、幅值、频率等。

1.关闭目标电源，以确保安全。

2.关闭示波器和电源，并拔掉相应的电缆和探头。

在进行示波器的测量步骤及示波器电源测试时，需要注意安全，避免电路故障和触电风险。

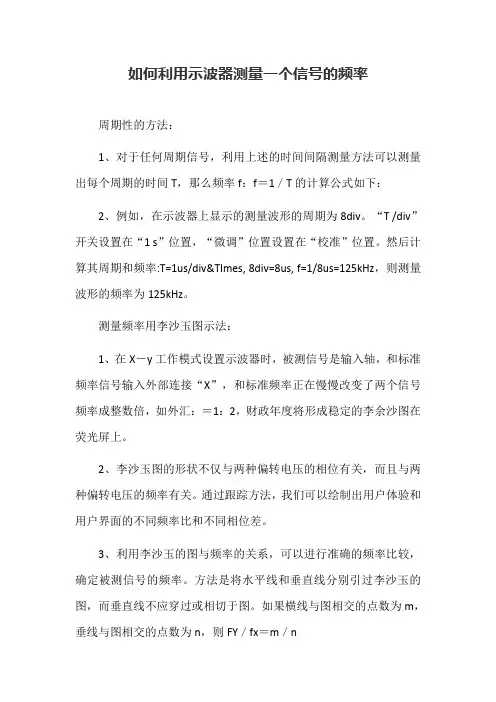

如何利用示波器测量一个信号的频率

如何利用示波器测量一个信号的频率周期性的方法：1、对于任何周期信号，利用上述的时间间隔测量方法可以测量出每个周期的时间T，那么频率f：f＝1／T的计算公式如下：2、例如，在示波器上显示的测量波形的周期为8div。

“T /div”开关设置在“1 s”位置，“微调”位置设置在“校准”位置。

然后计算其周期和频率:T=1us/div&TImes, 8div=8us, f=1/8us=125kHz，则测量波形的频率为125kHz。

测量频率用李沙玉图示法：1、在X－y工作模式设置示波器时，被测信号是输入轴，和标准频率信号输入外部连接“X”，和标准频率正在慢慢改变了两个信号频率成整数倍，如外汇：＝1：2，财政年度将形成稳定的李余沙图在荧光屏上。

2、李沙玉图的形状不仅与两种偏转电压的相位有关，而且与两种偏转电压的频率有关。

通过跟踪方法，我们可以绘制出用户体验和用户界面的不同频率比和不同相位差。

3、利用李沙玉的图与频率的关系，可以进行准确的频率比较，确定被测信号的频率。

方法是将水平线和垂直线分别引过李沙玉的图，而垂直线不应穿过或相切于图。

如果横线与图相交的点数为m，垂线与图相交的点数为n，则FY／fx＝m／n4、已知标准频率FX时，可由上式计算被测信号的频率fy。

显然，在实际的试验工作中，为了使试验简单、正确，在条件允许的情况下，应尽量调整已知频率信号的频率，使荧光屏上显示的图形为圆形或椭圆形。

被测信号的频率等于已知信号的频率。

5、由于应用于示波器的两个电压具有不同的相位，荧光屏上的图形会有不同的形状，但这并不影响未知频率的确定。

图示法测频精度高，但操作时间长。

它只适用于低频信号的测量。

示波器的分类：模拟示波器使用模拟电路（示波器管，其基础是电子枪）。

电子枪向屏幕发射电子，发射的电子被聚焦形成电子束，撞击屏幕。

屏幕的内表面涂有荧光材料，这样电子束的点就会发光。

数字示波器是通过数据采集、A／D转换和软件编程等一系列技术而产生的高性能示波器。

如何使用示波器测量电路中的信号

如何使用示波器测量电路中的信号示波器是一种广泛应用于电子实验室和工程现场的仪器，用于测量和分析电路中的信号波形。

本文将介绍如何正确使用示波器进行测量以及信号分析的基本方法和技巧。

一、示波器的基本原理示波器的基本原理是基于荧光显示管的工作原理，通过控制电子束在荧光屏上扫描并绘制出与输入信号相对应的波形图。

示波器可以显示电压随时间的变化，从而帮助我们分析电路中的信号特性。

二、示波器的测量参数在使用示波器进行测量之前，我们首先需要了解一些基本的测量参数。

1. 示波器的带宽（Bandwidth）示波器的带宽是指示波器能够准确测量信号频率的能力。

示波器的带宽通常在其型号规格中注明，表示为一个数字加上单位Hz。

在进行信号测量时，应根据待测信号的频率选择合适的示波器。

2. 示波器的采样率（Sample Rate）示波器的采样率是指示波器单位时间内对信号进行采样的次数。

采样率越高，示波器对信号的还原能力越好。

在选择示波器时，我们应根据待测信号的频率来确定所需的采样率。

3. 示波器的垂直灵敏度（Vertical Sensitivity）示波器的垂直灵敏度是指示波器能够测量的最小输入信号的幅值范围。

常见的垂直灵敏度单位有V/div和mV/div。

在选择示波器的垂直灵敏度时，应根据待测信号的幅值来确定合适的设置。

4. 示波器的水平基准（Time Base）示波器的水平基准是指示波器在单位时间内扫描的水平距离，通常用时间单位表示，如s/div、ms/div等。

在使用示波器时，我们可以根据信号的时间周期来设置适当的水平基准。

三、示波器的使用步骤下面将介绍使用示波器进行信号测量的基本步骤：1. 连接示波器首先，将待测信号与示波器进行正确连接。

一般情况下，待测信号的输出应通过同轴电缆或BNC线连接到示波器的输入端口。

2. 设置垂直灵敏度根据待测信号的幅值范围，设置示波器的垂直灵敏度。

通常情况下，我们可以首先选择一个较大的垂直灵敏度，然后在测量过程中再逐渐调整以获得较好的波形显示效果。

使用示波器进行电信号测量的技巧与使用方法

使用示波器进行电信号测量的技巧与使用方法示波器是电子工程师在日常工作中不可或缺的工具之一。

它可以帮助我们观测和分析电信号的波形特征，以便更好地理解电路的工作状态和故障原因。

然而，要充分发挥示波器的功能，我们需要掌握一些基本的测量技巧和使用方法。

本文将介绍一些关于示波器的实用技巧，希望对广大工程师有所帮助。

一、选择适当的示波器在使用示波器之前，首先要根据需求选择适合的型号。

示波器有不同的带宽和采样率，对于高频信号的测量，需要选择带宽足够宽、采样率足够高的示波器。

此外，示波器的存储深度也是一个重要指标，它决定了示波器可以捕捉多长时间的波形数据。

因此，在购买示波器时，要根据自己的需求选择适当的型号。

二、正确连接信号源在测量电信号之前，需要正确地连接信号源。

一般来说，要将信号源的输出端与示波器的输入端连接起来。

这时需要注意信号源的输出阻抗和示波器的输入阻抗之间的匹配。

如果匹配不好，可能会导致信号源输出的波形变形，影响测量的准确性。

因此，在连接信号源和示波器时，要确保阻抗的匹配。

三、调整水平和垂直控制在开始测量之前，我们需要调整示波器的水平和垂直控制。

水平控制可以决定波形在屏幕上的水平位置，垂直控制可以决定波形的幅度。

通过合理调整水平和垂直控制，可以使波形在屏幕上显示完整，并且保证它在垂直方向上的幅度尺度合适。

这样可以更清楚地观测到波形的细节。

四、选择适当的触发模式示波器的触发模式决定了波形在屏幕上的稳定显示。

常见的触发模式有边沿触发、脉冲触发、视频触发等。

在选择触发模式时，需要根据信号的特征来确定最适合的模式。

例如，对于带有噪声的信号，可以选择边沿触发并设置合适的触发电平和触发沿。

通过合理设置触发模式，可以获取到稳定的波形显示。

五、使用存储功能示波器通常具有存储功能，可以将波形数据保存下来供后续分析使用。

在进行长时间测量时，存储功能可以帮助我们捕捉到更多的波形细节。

但是需要注意的是，示波器的存储深度是有限的，如果存储时间过长，可能会导致波形数据丢失。

示波器在无线电频率测量中的应用和技巧

示波器在无线电频率测量中的应用和技巧无线电频率测量是电子工程领域中常见的一项任务。

而示波器作为一种电子测量设备，在无线电频率测量中发挥着重要的作用。

本文将从示波器的基本原理、无线电频率测量的需求以及示波器在无线电频率测量中的应用和技巧等方面展开论述。

一、示波器基本原理示波器是一种用于观察和测量电信号波形的仪器，通过将电信号转换为可见的波形来进行测量和分析。

示波器的基本原理是利用示波管（CRT）或者其他显示器件对电压信号进行扫描显示。

示波器通常具有以下组成部分：1. 输入部分：用于接收被测电压信号，并将其转换成适合显示的信号。

2. 水平和垂直放大器：用于调整波形的水平和垂直放大倍数。

3. 触发电路：用于控制示波器的显示起始位置，以确保波形的稳定和重复性。

4. 水平扫描发生器：用于控制波形的水平扫描速度。

5. 显示屏：用于显示电压信号的波形。

二、无线电频率测量的需求在无线电通信、无线电广播和无线电频谱分析等领域，需要进行对电信号频率的准确测量。

无线电频率测量的需求一般有以下几个方面：1. 测试发射信号频率：对于无线电台或者通信设备，需要准确测量其发射信号的频率，以确保信号的稳定和合规。

2. 分析调制信号：调制信号的频率分析对于无线电通信的正常运行至关重要，通过频率测量可以了解信号的调制方式以及带宽要求等。

3. 频谱分析：频谱分析是无线电频谱管理和干扰分析的重要手段，通过对频率的准确测量可以进行频谱分析和干扰定位。

三、示波器在无线电频率测量中的应用和技巧示波器作为一种重要的测量工具，在无线电频率测量中具有广泛的应用和一些实用的技巧。

以下将介绍几种常见的应用和技巧：1. 测量信号频率示波器可以直接测量电信号的频率。

在示波器上选择适当的测量模式（如频率测量模式），将待测信号输入示波器，示波器会自动显示信号的频率。

需要注意的是，示波器的带宽需要满足被测信号的频率要求，同时还需要对示波器进行校准以确保测量的准确性。

示波器的测量技巧及使用注意事项

示波器的测量技巧及使用注意事项测量简单信号下面用DS1000示波器来观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

(1)迅速显示该未知信号迅速显示该未知信号的方法如下：1)将探头衰减系数设定为“10X”，并将探头上的开关设定为“10X”。

2)将通道1的探头连接到电路被测点。

3)按下AUTO按钮。

示波器将自动设置使波形显示达到最佳。

在此基础上，用户可以进一步调节垂直、水平挡位，直至波形的显示符合你的要求。

(2)用示波器进行自动测量峰峰值示波器可对大多数显示信号进行自动测量。

下面用DS1000示波器来测量信号的峰峰值，具体操作方法如下：1)先按下MEASURE按钮以显示自动测量菜单。

2)按下1号菜单操作键以选择信源CH1。

3)按下2号菜单操作键选择测量类型：电压测量。

在“电压测量”弹出菜单中选择测量参数：峰峰值。

此时可以在屏幕左下角看到峰峰值的显示。

(3)用示波器进行自动测量频率下面用DS1000示波器来测量信号频率，具体操作方法如下：1)按下3号菜单操作键选择测量类型：时间测量。

2)在“时间测量”弹出菜单中选择测量参数：频率。

此时可以在屏幕下方看到频率的显示。

【注意】测量结果在屏幕上的显示会因为被测信号的变化而改变。

观察正弦波信号通过电路产生的延迟和畸变下面用DS1000示波器来观察正弦波信号通过电路产生的延迟和畸变。

首先设置探头和示波器通道的探头衰减系数为“10X”。

然后将示波器CH1通道与电路信号输入端相接，CH2通道与输出端相接。

1.显示CH1通道和CH2通道的信号1)按下AUTO按钮。

2)继续调整水平、垂直挡位直至波形显示满足测试要求。

3)按CH1按钮选择通道1，旋转垂直(VERTICAL)区域的垂直旋钮调整通道1波形的垂直位置。

4)按CH2按钮选择通道2，如前操作，调整通道2波形的垂直位置，使通道1、通道2的波形既不重叠在一起，又利于观察比较。

2.测量正弦波信号通过电路后产生的延迟，并观察波形的变化1)自动测量通道延迟，按下MEASURE按钮以显示自动测量菜单。

示波器的使用注意事项与信号测量技巧

示波器的使用注意事项与信号测量技巧示波器是一种测量电信号的重要工具，在电子领域中得到广泛应用。

正确使用示波器能够帮助我们准确测量信号，并发现潜在的问题。

然而，不正确的使用示波器可能会导致误差和不准确的结果。

因此，在使用示波器时，需要注意一些事项和技巧，以确保测量的准确性和可靠性。

首先，正确连接电路是使用示波器的第一步。

示波器通常具有输入和输出端口，要将被测信号正确地连接到输入端口。

电路中的接地也是非常重要的，通常将接地引线连接到电路的接地点。

这样可以减少测量时的干扰和噪声。

在连接电路时，要确保所有连接都牢固可靠，并避免产生松动或接触不良等问题。

其次，选择合适的测量参数也是很重要的。

示波器通常具有不同的测量参数，如时间基准、垂直灵敏度、水平灵敏度等。

根据被测信号的特性，选择合适的参数能够更好地观察和测量信号。

例如，如果被测信号的频率较高，应该选择合适的时间基准和水平灵敏度，以确保测量结果的准确性和稳定性。

此外，信号的触发设置也是需要注意的。

触发是指示波器在何时开始采样的过程。

合适的触发设置能够帮助我们捕捉到被测信号的特定部分，并减少测量过程中的噪声和干扰。

在进行触发设置时，应针对被测信号选择适当的触发模式和触发电平，以便在示波器触发时准确地捕捉到我们想要测量的信号。

此外，示波器的校准和校准周期也是需要关注的。

示波器的测量准确性和稳定性与其校准情况有关。

定期对示波器进行校准能够保持其正常的工作状态，并减少因示波器本身引起的误差。

校准周期根据示波器的使用频率和特定要求来确定，一般建议每隔一段时间进行校准操作。

最后，使用示波器时要注意信号的安全性。

电子电路中的信号可能具有较高的电压或电流，如果不注意安全，可能会对人员和设备造成危险。

因此，在进行高电压或高功率信号的测量时，应使用合适的探头和保护装置，以确保使用的安全性。

综上所述，正确使用示波器并注意一些注意事项和技巧是保证测量准确性和可靠性的关键。

正确连接电路、选择合适的测量参数、设置适当的触发、定期校准示波器以及保障信号安全是使用示波器的基本要求。

使用示波器进行信号的频谱分析

使用示波器进行信号的频谱分析引言：频谱分析是对信号频域特性的研究，可以用于评估信号的频率成分和幅度信息。

示波器是一种常见的测试仪器，在电子领域常用于信号测量和分析。

示波器可以通过FFT（快速傅里叶变换）算法将时域信号转换为频域信号，实现频谱分析。

一、示波器的基本原理示波器使用垂直和水平扫描来显示输入信号的波形。

垂直扫描决定波形的幅度，而水平扫描决定波形的时间。

示波器的采样率决定了信号的频谱分析的精度。

二、FFT（快速傅里叶变换）算法FFT是一种高效的算法，用于将时域信号转换为频域信号。

FFT将信号分解为不同的频率成分，并计算每个频率成分的振幅和相位信息。

三、使用示波器进行频谱分析的步骤：1.连接信号源：将待测信号源连接到示波器的输入端口。

2.设置时间和幅度范围：根据信号的预期特性，设置示波器的时间和幅度范围。

时间范围决定了水平扫描的速度，幅度范围决定了垂直扫描的范围。

3.输入触发条件：设置示波器的触发条件，以确保捕获到稳定的信号波形。

触发条件可以根据信号的上升沿、下降沿、脉冲等特性进行设置。

4.执行FFT算法：进入频谱分析模式，选择FFT算法，并设置采样率和分辨率。

采样率决定了频谱分析的精度，而分辨率决定了频率成分的间隔。

5.执行频谱分析：开始执行频谱分析，示波器会将捕获的信号波形转换为频域信号，并将结果显示在屏幕上。

频谱图会显示信号的频率和幅度信息。

6.分析结果：通过观察频谱图，可以得出信号的频率成分和幅度信息。

可以通过调整采样率和分辨率来改变频谱图的分辨能力。

四、示波器频谱分析的应用领域1.无线通信：频谱分析可以用于评估无线信号的质量和频率稳定性。

2.音频和音乐：频谱分析可以用于音频信号的谱分解和调音。

3.音视频广播：频谱分析可以用于评估广播信号的频谱扩展和干扰。

4.控制系统：频谱分析可以用于评估控制系统的频率响应和抑制干扰。

结论：使用示波器进行信号的频谱分析可以得到信号的频率成分和幅度信息，帮助工程师评估信号的特性和质量。

示波器测试项目操作方法

示波器测试项目操作方法
示波器是一种用来测量和显示电信号的仪器。

下面是一些示波器常见的测试项目和操作方法：
1. 测量信号频率：示波器可以测量信号的频率，可以通过示波器的旋钮或菜单选择相应的测量模式，然后将信号接入示波器的输入端口，示波器将会自动显示信号的频率。

2. 测量信号幅度：示波器可以测量信号的幅度，可以通过示波器的旋钮或菜单选择相应的测量模式，然后将信号接入示波器的输入端口，示波器将会自动显示信号的幅度。

3. 观察信号波形：将信号接入示波器的输入端口后，示波器会将信号转换为图形显示，可以通过示波器上的控制按钮或旋钮来调整观察的时间轴和电压轴的范围，从而观察到完整的信号波形。

4. 测量信号的时间参数：示波器可以测量信号的时间参数，如频率、周期、上升时间、下降时间等。

可以通过示波器的旋钮或菜单选择相应的测量模式，然后将信号接入示波器的输入端口，示波器将会自动计算并显示所选参数的数值。

5. 捕获和保存波形：示波器可以捕获和保存当前的波形图像或数据，并将其保存到内部存储器或外部设备上。

可以通过示波器上的保存按钮或菜单选项来完成
这些操作。

保存的波形可以用于后续的分析和比较。

6. 测量信号的相位差：示波器可以测量信号的相位差，可以通过示波器的旋钮或菜单选择相应的测量模式，然后将两个信号分别接入示波器的两个通道的输入端口，示波器将会自动计算并显示相位差的数值。

以上是一些示波器常见的测试项目和操作方法，具体的操作方法可能会因示波器型号和品牌而有所不同，请根据具体的示波器操作手册进行操作。

使用示波器进行信号的频谱分析

使用示波器进行信号的频谱分析频谱分析是一种用于研究信号频域特征的常见方法，它能够让我们了解信号中包含的各种频率成分。

而示波器是一种电子测量仪器，广泛应用于电路测试、信号显示和分析等领域。

在示波器中进行频谱分析，通常是采用快速傅里叶变换（FFT）算法。

1.准备工作首先，我们需要准备一台示波器，确保其具备进行FFT分析的功能。

同时，也需要一款支持FFT分析的信号源，可以是一个信号发生器或者其他能够产生信号的设备。

2.连接与设置将信号源与示波器连接，确保信号源输出的信号能够正常输入到示波器中。

在示波器菜单中选择FFT功能，并根据需要设置采样率和FFT点数。

采样率决定了FFT分析的频率范围，通常选择一个适当的采样率可以确保准确的频谱分析。

3.信号输入与观察将信号源的输出接入示波器的输入通道，信号源可以输出一个单一频率的正弦波，也可以输出复杂的信号。

通过观察示波器的显示，可以直观地观察到信号的时域波形。

在示波器的FFT选项中选择启用FFT功能，并设置FFT点数。

FFT点数决定了频谱的分辨率，一般选择更高的FFT点数可以提高频谱显示的清晰度和准确性。

然后，示波器会自动计算信号的频谱。

5.频谱结果分析当示波器计算完毕后，会显示出信号的频谱结果。

频谱结果通常以频率和幅度为坐标进行绘制。

频率表示信号中各个频率分量，而幅度表示该频率分量的能量或功率。

6.频谱分析应用通过频谱分析，我们可以得到信号中各个频率分量的强度信息。

这对于研究信号的特性、检测频率畸变、找出信号的谐波等应用非常有帮助。

在电子工程、通信工程、音频处理等领域中，频谱分析常常被用于信号分析、故障检测、设备调试等方面。

总结：使用示波器进行频谱分析（FFT分析），可以快速、准确地了解信号频域特征。

通过连接信号源和示波器，并进行设置，示波器会自动计算信号的频谱，并将结果以图形方式显示。

通过观察频谱，可以得到信号中各个频率分量的强度信息，进而进行信号分析、故障检测、设备调试等应用。

示波器的使用与检测技巧

示波器的使用与检测技巧示波器是一种用于测量和显示电信号波形的仪器。

它通过将被测信号输入示波器的通道，并将其信号放大和转换为图像显示在示波器屏幕上，从而方便我们分析和理解信号的特性。

下面介绍一些示波器的使用和检测技巧：1. 选择合适的示波器：示波器有不同的规格和功能，选择适合你需求的示波器非常重要。

考虑到你的测量需求，信号频率范围、带宽、采样率等因素，选择合适的示波器以确保测量结果的准确性和稳定性。

2. 连接示波器和被测电路：使用示波器探头将被测电路的信号引导到示波器输入通道上。

在连接示波器前，确保被测电路已经断电，并使用正确的探头进行连接，选择正确的输入通道和测量模式。

3. 设置示波器参数：根据被测信号的特性和测量需求，设置合适的示波器参数。

例如，设置合适的水平缩放、垂直缩放，选择合适的触发模式，并调整示波器的时间基准。

4. 信号采样和显示：示波器会对被测信号进行采样并在屏幕上显示对应的波形。

通过调整示波器的拖尾时间、采样率等参数，可以获得更加清晰和精确的波形。

5. 波形分析和测量：通过观察波形的形状、幅值、频率、周期等特征，可以对信号进行分析。

示波器通常提供一些测量功能，如峰-峰值测量、频率测量、相位测量等，可以直接在屏幕上显示这些测量结果。

6. 使用示波器的高级功能：一些示波器还提供一些高级功能，如自动触发、存储和回放波形、波形的数学运算等。

这些功能可以帮助你更好地分析和处理信号，提高工作效率。

7. 注意示波器的使用安全：使用示波器时，需要注意遵守相关的安全规范，如正确接地示波器和被测电路，避免高压触电等危险情况。

总之，正确使用示波器并根据测量需求进行参数设置，结合波形分析和测量功能，可以帮助我们更好地理解和分析电信号的特性，并解决相关的电路问题。

使用示波器进行电信号测量的技巧

使用示波器进行电信号测量的技巧电信号测量是电子工程领域中的重要环节，而示波器作为一种常用的测试仪器，可以帮助工程师们准确测量和分析电信号的波形、频率、幅度等参数。

本文将介绍一些使用示波器进行电信号测量的技巧，以帮助读者更好地应用示波器进行工作。

一、选择合适的示波器在使用示波器进行电信号测量之前，首先需要选择一款合适的示波器。

示波器的选择应根据测量的需求来确定，例如需要测量高频信号，则需要选择带宽较高的示波器；如果需要测量微弱的信号，则需要选择噪声较低的示波器。

此外，示波器的采样率、垂直分辨率等参数也需要考虑。

因此，在选择示波器时，要综合考虑测量需求和示波器的技术指标。

二、正确设置示波器的触发模式示波器的触发模式是指示波器在何种条件下开始采集信号并显示波形。

正确设置示波器的触发模式可以帮助我们获得稳定的波形。

通常，示波器的触发模式有边沿触发、脉冲触发、视频触发等多种模式。

在选择触发模式时，需要根据测量对象的特点进行选择，并根据需要调整触发电平、触发沿等参数，以确保触发条件的准确性。

三、合理选择示波器的探头示波器的探头是连接示波器和被测电路的重要组成部分。

探头的选择对于测量结果的准确性和稳定性有着重要影响。

一般来说，示波器的探头有不同的带宽和阻抗匹配等特性。

在选择探头时，需要根据被测信号的频率范围和电路的特性来确定。

此外，还需要注意探头的接地方式，以避免引入干扰。

四、合理设置示波器的水平和垂直参数示波器的水平和垂直参数的设置对于正确显示和测量信号波形起着重要作用。

水平参数包括时间基准、水平缩放等，可以帮助我们调整波形的水平位置和显示范围。

垂直参数包括垂直缩放、垂直偏移等，可以帮助我们调整波形的垂直位置和显示幅度。

在设置这些参数时，需要根据被测信号的幅度和频率范围来调整，以确保波形的清晰度和准确性。

五、注意示波器的地线和接地问题示波器的地线和被测电路的接地之间的连接方式对于测量结果的准确性和稳定性有着重要影响。

如何用示波器进行射频信号测量

前言--如何用示波器进行射频信号测量连载（一）前面推出了《数字工程师需要掌握的射频知识》连载后，反响强烈。

有些工程师朋友联系我说，除了数字工程师要用到射频仪器外，有些射频工程师也会用到示波器做射频信号测试，但是不清楚精度如何，以及和频谱仪等传统仪器的区别，希望能对这方面做些讲解。

为此，我对示波器做射频信号测试的应用案例和注意事项做了一些整理，将陆续连载，希望能给大家提供一些帮助。

时域测量的直观性要进行射频信号的时域测量的一个很大原因在于其直观性。

比如在下图中的例子中分别显示了4个不同形状的雷达脉冲信号，信号的载波频率和脉冲宽度差异不大，如果只在频域进行分析，很难推断出信号的时域形状。

由于这4种时域脉冲的不同形状对于最终的卷积处理算法和系统性能至关重要，所以就需要在时域对信号的脉冲参数进行精确的测量，以保证满足系统设计的要求。

更高分析带宽的要求在传统的射频微波测试中，也会使用一些带宽不太高（<1GHz）的示波器进行时域参数的测试，比如用检波器检出射频信号包络后再进行参数测试，或者对信号下变频后再进行采集等。

此时由于射频信号已经过滤掉，或者信号已经变换到中频，所以对测量要使用的示波器带宽要求不高。

但是随着通信技术的发展，信号的调制带宽越来越宽。

比如为了兼顾功率和距离分辨率，现代的雷达会在脉冲内部采用频率或者相位调制，典型的SAR成像雷达的调制带宽可能会达到2GHz以上。

在卫星通信中，为了小型化和提高传输速率，也会避开拥挤的C波段和Ku 波段，采用频谱效率和可用带宽更高的Ka波段，实际可用的调制带宽可达到3GHz以上甚至更高。

在这么高的传输带宽下，传统的检波或下变频的测量手段会遇到很大的挑战。

由于很难从市面上寻找到一个带宽可达到2GHz以上同时幅频/相频特性又非常理想的检波器或下变频器，所以会造成测试结果的严重失真。

同时，如果需要对雷达脉冲或者卫星通信信号的内部调制信息进行解调，也需要非常高的实时带宽。

用示波器测量频率的方法

用示波器测量频率的方法
嘿，你知道咋用示波器测频率不？超简单！先把示波器打开，调好参数。

然后把要测的信号接到示波器上。

看着屏幕上的波形，找到一个完整的周期。

用示波器上的测量工具，一量就知道周期是多少。

再用公式一算，频率就出来啦！这就像你数苹果一样，数清楚有几个，不就知道数量了嘛！
用示波器测频率安全不？那肯定安全呀！只要你操作正确，就不会有啥问题。

稳定性也没得说，只要信号稳定，示波器就能给出准确的结果。

就像一个靠谱的小伙伴，关键时刻绝不掉链子。

那示波器测频率都能在哪用呢？哎呀，那可多了去了。

电子工程师调试电路的时候，经常要用示波器测频率。

学校里的学生做实验也会用到。

这优势可太明显了，直观又准确。

不像有些方法，麻烦死了还不一定准。

我记得有一次，工程师在调试一个电路板，就是用示波器测频率，很快就找到了问题所在。

要是没有示波器，那可就抓瞎喽！
示波器测频率真的超好用，谁用谁知道！。

使用示波器观测信号的基本步骤

使用示波器观测信号的基本步骤示波器是一种用来观测、分析和测量电信号的仪器。

它能够将不同的电频信号转化成可见的波形，使我们能够更直观地研究和理解信号的特性。

无论是电子工程师、通信工程师还是电子爱好者，掌握使用示波器观测信号的基本步骤都是极为重要的。

1. 连接示波器和测量设备在使用示波器观测信号之前，首先需要将示波器与需要测量的设备相连接。

一般来说，示波器的输入端有两种基本连接方式：点测与差分测量。

点测指将示波器的探头接触被测电路的某个点，而差分测量则是将示波器的两个通道分别接触被测电路的不同点，通过比较两个通道之间的信号差值来测量。

2. 调节示波器的设置在连接完成后，需要对示波器的一些设置进行调整。

首先是调节示波器的垂直放大倍数和触发电平。

通过调节垂直放大倍数，我们可以设置信号在屏幕上显示的大小，使得波形能够更加清晰地观察。

而触发电平的设置则是为了确保示波器能够稳定地显示信号波形，通常情况下会选择信号的某个特定水平作为触发点。

3. 选择合适的时间和水平分辨率示波器的水平分辨率指的是示波器每个采样点的时间间隔，而时间分辨率则是示波器能够保持稳定显示信号的最长时间。

根据所需观测的信号频率和时域特性，我们需要选择合适的时间和水平分辨率，以确保观察到的波形准确可靠。

4. 触发信号设置触发信号设置是示波器观测信号中非常重要的一步。

通过设置触发信号，我们可以指定在何种条件下示波器进行信号采样和显示。

常见的触发信号包括边沿触发、脉冲宽度触发、视频同步触发等。

根据所需观测的信号特征，选择合适的触发信号能够让我们更好地捕获和分析信号。

5. 信号观测与分析设置完成后，我们可以开始观测和分析信号了。

示波器会将被测信号转化成波形在屏幕上显示，我们可以通过调整垂直和水平移动、放大和缩小等操作来更详细地观察信号的特点和变化。

同时，示波器还可以对信号进行测量，包括幅值、频率、相位等参数的测量，这对于信号的深入分析非常有帮助。

总结使用示波器观测信号的基本步骤包括连接示波器和测量设备、调节示波器的设置、选择合适的时间和水平分辨率、设置触发信号以及观测与分析信号。
