常州龙翔气弹簧选型样本
气弹簧规格型号 参数
气弹簧规格型号参数气弹簧是一种能够通过增加或减少气体压力而调节长度的弹簧。
它们被广泛应用于机械制造、汽车、医疗设备以及家具等各个领域。
在选择气弹簧时，了解规格型号和参数是非常重要的，下面我们将深入介绍。
一、规格型号气弹簧的规格型号通常由以下三个参数确定。
1. 直径直径是气弹簧圆板排列直径的测量值，通常以毫米为单位。
2. 杆径杆径是气弹簧杆的直径，通常以毫米为单位。
3. 行程行程是气弹簧由完全压缩到完全伸展的距离，通常以毫米为单位。
二、参数气弹簧还具有以下参数。
1. 最大推力这是气弹簧能够产生的最大推力。
通常以牛顿为单位。
2. 压差压差是气弹簧的最大工作压力和最小工作压力之间的差。
通常以帕斯卡为单位。
3. 长度长度指气弹簧在完全伸展状态下的长度，通常以毫米为单位。
4. 其他参数气弹簧还具有其他参数，如弹簧频率、运动速度等。
这些参数通常用于特定应用中。
三、如何选择气弹簧选择气弹簧时，需要了解规格型号和参数。
一般来说，选择正确的气弹簧应该考虑以下几个方面。
1. 最大推力气弹簧的最大推力必须符合实际应用的需求。
2. 行程行程必须大于或等于应用中所需的移动距离，以便保持适当的压力和弹性。
3. 直径、杆径和长度直径、杆径和长度必须符合实际应用环境的限制。
4. 压差压差必须适合所需的应用压力范围。
5. 其他因素在选择气弹簧时，还应该考虑其他因素，如操作温度、环境条件和使用寿命等。
总之，气弹簧是一种广泛应用的设备，选择正确的气弹簧可以提高设备的性能和寿命。
了解规格型号和参数是选择正确气弹簧的前提。
希望以上介绍能够对大家有所帮助。
气弹簧选型手册
诚信 · 创新 · 双赢 · 进取ShenZhen Pemean Technology CO.,LTD公司简介深圳市平美科技有限公司是一家集设计、研发、生产、代理为一体的综合性企业，公司从97年开始引入德国生产技术，并采用进口原材料及配件生产出国内最高品质气弹簧，先进的生产设备和高精度的检则设备保证了产品质量的稳定性和可靠性，2000年工厂通过了ISO9001论证，深圳平美气弹簧具有安装方便、使用安全、力度均衡、不漏气、不漏油、使用寿命长等特点，我们的产品不仅畅销意大利、法国、美国、新加坡等欧美国家！同时在国内的航空货架、汽车引擎盖及后门开启、现代化机械设备、家具工业、医疗器械、广告牌、物流架、运动健身器材和机柜机箱、工程机械、建筑机械领域等高端产品和设备上已经得到了广泛使用！十几年来公司一直致力于保持气弹簧的高质量的品牌形象，为此我们进行了气弹簧的工艺的不断的改进、气弹簧生产设备不断的更新、以及完善的气弹簧质量检测手段。
公司现已配备有性能完善的气弹簧装配制作流水线：先进的气弹簧焊接机；收口专机；封边机；气弹簧压槽拉槽机；全自动超高压氮气恒压机；先进的八工位气弹簧自动充气机；全自动一次性注油、充气、装配件、力持性检测、封边、压槽全过程自动气弹簧成形机；力特性试验机；全检测试机；微机控制性能测试台、疲劳寿命试验台；高低温性能冲击试验台、盐雾实验台等专用设备。
以上设备均为、编程器触摸屏人机介面全电脑控制。
公司着重于气弹簧新产品的开发、研制并不断的扩大气弹簧的使用市场。
本公司同时代理销售日本SMC、CKD气动元件，美国托玛斯减速机，松下、西门子伺服电机等工控品牌产品，同时可为用户提供性价比优的国产气动元件。
公司秉承“诚信为本，顾客至上，质量第一”的企业宗旨。
公司承诺：以客户为核心，以质量为生存，诚以“优良的品质，合理的价格，超值的服务”期待您考察指导与真诚合作！欢迎您光临我公司咨询考察，需求各种气弹簧，请到向深圳气弹簧专业生产厂家---深圳平美科技有限公司！科技创新·节能增效·造福人类 Pemean Technology中国气弹簧供应专家……欢迎登陆：ShenZhen Pemean Technology CO.,LTD气弹簧的广泛应用● 你的创造力决定了平美产品的广泛性●结合你创造性思维，平美产品可广泛应用于你的产品中：可代替弹簧，支撑架，可控制，可调控……●平美气弹簧广泛应用于汽车后备箱盖及前引擎盖，汽车座椅，长途、公共汽车行李箱门，广告车上的重展览板；天窗的开启变得更轻松；●由于应用平美气弹簧，厨房橱柜、家具、病床、手术台及日光浴床等可实现方便调节，更人性化；●办公室广泛应用平美气弹簧，如复印机顶盖、维修门、电脑转椅、座椅……●平美气弹簧还广泛应用于机械工程领域，如汽车旋转搅拌机，波锋焊回流焊等设备门作支撑用；同时平美还开发了医疗专用气弹簧；专业技术指导你的使用●安装及使用指南平美气弹簧产品的技术设计基础是客户的专业需求，我们的应用技术人员会首先了解您的特殊应用技术要求，然后据此绘出图纸，确定产品型号。
气弹簧布置及选型设计指南
3.1 定义 气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。
3.2 组成 气弹簧一般由四部分组成：`活塞及活塞杆、缸体、工作介质（气体）和接头。
3.3 基本原理 气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，因为活塞有通
孔，所以两端气体气压均等，又由于两端受力面积不同而产生向外的弹力，弹力大小可以通过设置不同 的氮气气压而设定。与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。标准气弹簧的弹性系数 K 介于 1.2 和 1.4 之间，其他参数可根据要求及工况灵活定义。 3.4 分类
I
前言
为保证本公司车身设计开发质量，特制定本指南。 本指南参照国内外汽车设计公司及汽车生产企业的先进经验编制而成。
II
气弹簧布置及选型设计指南
1 范围
本指南概述了气弹簧的布置及选型方法。 本指南适用于本公司设计开发的各类车型上掀式车门。
2 规范性引用文件
GB/T 25750—2010 可锁定气弹簧技术条件 GB/T 25751—2010 压缩气弹簧技术条件 GB/T 1740 漆膜耐湿热测定法 GB/T 6461 金属基体上金属和其它无机覆盖层 经腐蚀试验后的试样和试件的评级 QC/T 207—1996 汽车用普通气弹簧 QC/T 625－2013 汽车用涂镀层和化学处理层
图1 4.2 气弹簧参数与气弹簧力值的关系 4.2.1 杆径 d
不考虑摩擦力，对气弹簧进行力的推导：设公称力 F，缸径 D（半径 R），杆径 d（半径 r），充入气体 压强 p，活塞两端面积差 S”-S’，大气压 p0
F=p·S =p·(S”-S’)- p0·π·r² =p·[π·R²-(π·R²-π·r²)]- p0·π·r² =( p- p0) ·π·r² =1/4 ·( p- p0) ·π·d²
气弹簧的选用与计算
气弹簧的选用与计算空气弹簧能在任何载荷作用下保持自振频率不变，能同时承受径向和轴向载荷，也能传递一定的扭矩，通过调整内部压力可获得不同的承载能力。
图：氮气弹簧基本结构气弹簧工作原理：— 1 —在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。
它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。
由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制；缺点是相对体积没有螺旋弹簧小，成本高、寿命相对短。
根据其特点及应用领域的不同，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等。
目前，该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。
它的变形与载荷荷关系特性线为曲线,可根据需要进行设计计。
空气弹簧的结构形式很多，有囊式和膜式等，常用于车辆的悬架和机械设备的防振系统。
气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。
它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。
原理是在密闭的压力缸内充入惰性气体或者油气混合物，腔体内的压力是大气压的几倍或者几十倍。
气弹簧作用时，利用活塞两侧存在的压力差，实现活塞杆的运动。
由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制。
— 2 —气弹簧的缺点是相对体积没有螺旋弹簧小，成本高、寿命相对短。
与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。
标准气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据要求及工况灵活定义。

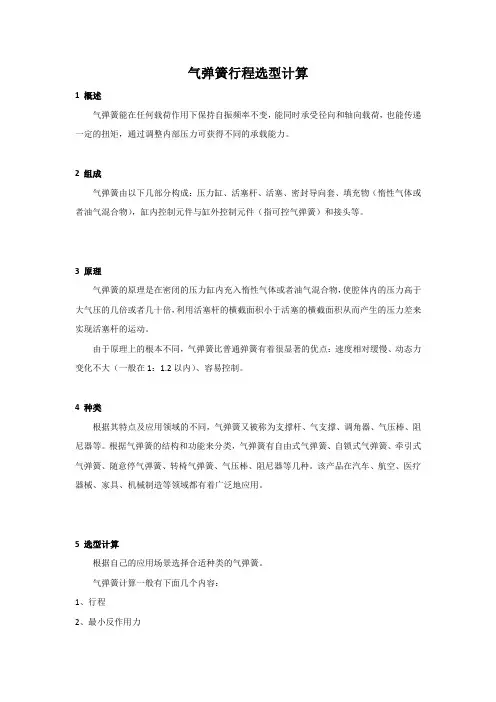

气弹簧行程选型计算
气弹簧行程选型计算1 概述气弹簧能在任何载荷作用下保持自振频率不变，能同时承受径向和轴向载荷，也能传递一定的扭矩，通过调整内部压力可获得不同的承载能力。
2 组成气弹簧由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。
3 原理气弹簧的原理是在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。
由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制。
4 种类根据其特点及应用领域的不同，气弹簧又被称为支撑杆、气支撑、调角器、气压棒、阻尼器等。
根据气弹簧的结构和功能来分类，气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。
该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。
5 选型计算根据自己的应用场景选择合适种类的气弹簧。
气弹簧计算一般有下面几个内容：1、行程2、最小反作用力Ｆ＝Ｗ×Ａ/Ｂ其中：G为负载的重量A为负载支点（门等的铰链）到重心的水平距离B为负载支点（门等的铰链）到气弹簧轴线的垂直距离选择的气压弹簧的反作用力，请设定在1.1倍F以上。
3、最大孔距4、最小孔距5、材质选择、缸径选择、活塞杆直径、接头型号。
接头形式推荐选择球形，球形可以360°旋转。
6 注意事项（1）请注意使用时、保管时气压弹簧的温度。
（产品温度范围：30℃～80℃）（2）气体反作用力因产品不同而有若干差异。
（3）气体反作力受温度影响而发生变化。
（4）因为使用环境、次数等原因，反作用力有时会降低。
达不到必要的反作用力时，请更换产品。
（5）请勿在活塞杆会生锈的环境、药物环境中保管、使用气压弹簧。
气弹簧选型的设计思路_孔令猛
2012.10
Commercial Vehicle 商用汽车 专用汽车与配件
Special Purpose Vehicle & Parts
气弹簧选型的设计思路
图1 气弹簧结构剖视图图2 气弹簧的工作状态
点旋转的轨点旋转后的关由此会减少门两侧的空间
气弹簧的材料成本
程度，b
1.2的安全系数，故气弹簧
的公式为(下式为1.1系数)：
=(1.1/2)mg L/M
a.销轴式铰链
b.金属球头式铰链
c.塑料球头式铰链图3 气弹簧的连接方式
气缸
活塞杆
图4 上支撑点受力简图
动开启而会产生不安全的因素。
其实
这可用上支撑点的受力简图进行分析
其合理性。
如图4所示的门铰链铰接
a.错误安装
b.正确安装
图5 常见安装方式
政策动态
我国明确“十二五”减排５大重点工程
理，重点推进湘江流域重金属污染治理。
三是推进脱硫脱硝工程建设。
完成5 056万kW现役燃
煤机组脱硫设施配套建设，对已安装脱硫设施但不能稳定
达标的4 267万kW燃煤机组实施脱硫改造，完成４亿kW现
役燃煤机组脱硝设施建设，对7 000万kW燃煤机组实施低。
气弹簧型号标记方法
气弹簧型号标记方法
气弹簧型号标记方法
※气弹簧的标记由1代号、2活塞杆直径、3缸体外径、4行程、5伸展长度、6活塞杆端接头形式与缸体端接头形式、7最小伸展力组成。
规定如下：
×××××/××-×××-××× (××-××) ×××
1 2 3 4 5 6 7
※各种气弹簧代号：压缩气弹簧（YQ）、升降可锁定气弹簧(SKQ)、角调可锁定气弹簧（JKQ）、平衡气弹簧(PQ）、拉伸气弹簧(LQ)、阻尼器(ZQ)
※活塞杆直径、缸体外径、行程、伸展长度单位为毫米(mm)，最小伸展力单位为牛顿(N)
※接头形式代号：单片(O)、双耳(U)、单耳(L)、球铰(B)、螺纹(M)、锥度(S)
※标记示例：压缩气弹簧的活塞杆直径为10mm，缸体外径为22mm，行程为260mm，伸展长度为630mm，活塞杆端接头为单片式，缸体端接头为球铰式，最小伸展力为380N。
标记为：YQ10/22-260-630(O-B)380
气弹簧外形尺寸的确定
1、气弹簧活塞杆行程（S）：一般为实际使用行程＋10mm
实际使用行程=仓门完全开启时两连接中心距离－仓门完全关闭时两连接中心距离
２、气弹簧伸展长度（L）需满足：L=2S+L1+L2+f
L1、L2：气弹簧两端接头中心距离
f：气弹簧缸体内部零件尺寸，一般为40~60mm
３、通过对气弹簧两个支撑点位置的合理调整，确定气弹簧的伸展长度L和行程S，然后根据
计算所得的F1力值大小确定气弹簧产品系列，即活塞杆和缸体的直径。
气弹簧选型设计说明书-参考模板
DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合，所以最终选定上图第一种安装方式。
2.1确定气弹簧的安装位置
A.初步方案通过样例，按照比例缩放图使门子高度和样例高度一致，测量得出OA，OB初始值，后面再根据实际进行调整。
初定方案中我们选择气弹簧安装位置OA=105.35mm，OB=303.51mm，经测试气弹簧的最长行程为300mm，最短行程为192.98mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-192.98）*2+80+10=304.04，说明所选位置不能满足使用要求。
B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm，OB=313.76mm，经测试气弹簧的最长行程为300mm，最短行程为195.08mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-195.08）*2+80+10=299.84，说明所选位置能满足使用要求。
三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
F1=GLbn×K=64.5×206118.31×2×1.1=61.76866N<200N
实际使用中气弹簧所承受的力满足使用条件，最终选定此方案。
---精心整理，希望对您有所帮助。
