《分层法》例题详解
例:如图1所示一个二层框架,忽略其在竖向荷载作用下的框架侧移,用分层法计算框架的弯矩图,括号内的数字,表示各梁、柱杆件的线刚度值(EIil)。
图1解:1、图1所示的二层框架,可简化为两个如图2、图3所示的,只带一层横梁的框架进行分析。
图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时,假定上、下柱的远端为固定,则与实际情况有出入。
因此,除底层外,其余各层柱的线刚度应乘以0.9的修正系数。
底层柱的弯矩传递系数为12,其余各层柱的弯矩传递系数为13。
各层梁的弯矩传递系数,均为12。
图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时,梁、柱的线刚度值均采用修正后的结果进行计算,如:G节点处:7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处:7.630.3537.63 3.7910.21HG HGHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理,可计算其余各节点的力矩分配系数,计算结果见图6、图7。
图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩(1)第二层:①计算各梁杆端弯矩。
先在G、H、I节点上加上约束,详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩(顺时针转向为正号),写在各梁杆端下方,见图9:213.13kN m 12F GHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HI ql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处,各梁杆端弯矩总与为:13.13kN m FG GH M M ==-⋅在节点H 处,各梁杆端弯矩总与为:13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处,各梁杆端弯矩总与为:7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配,各两次,详见图9 第一次弯矩分配过程:放松节点G,即节点G 处施加力矩13.13kN m ⋅,乘以相应分配系数0、668与0、332,得到梁端+8.76kN m ⋅与柱端+4.37kN m ⋅,+8.76kN m ⋅按12传到GH 梁H 端;放松节点I,即在节点I 处施加力矩7.32kN m -⋅,乘以相应分配系数0、935与0、065,得到梁端 6.32kN m -⋅与柱端+1.00kN m ⋅, 6.32kN m -⋅按12传到IH 梁H 端;放松节点H,相应的在节点H 处新加一个外力偶矩,其中包括GH 梁右端弯矩、IH 梁左端弯矩、GH 梁与IH 梁传来的弯矩。
混凝土分层法弯矩分配法计算题课件
题目五：高速公路桥的弯矩分配
要点一
总结词
要点二
详细描述
高速公路桥的弯矩分配需要综合考虑桥梁的结构形式、荷 载情况以及墩台刚度等因素。
在进行高速公路桥的弯矩分配时，我们需要全面考虑桥梁 的结构形式、荷载情况以及墩台刚度等因素。具体来说， 对于连续梁桥，一般采用刚度等效原则进行弯矩分配；对 于简支梁桥，则需考虑支座弹性变形对弯矩分配的影响。 此外，还要根据实际荷载情况，对墩台进行合理的刚度设 计，以确保弯矩分配的合理性。
总结词
简单梁的弯矩分配是混凝土结构 中常见的计算问题。
详细描述
简单梁是指跨度较小的梁，其弯 矩分配可以通过集中力或弯矩作 用进行计算。根据梁的跨度、荷 载和截面尺寸等因素，可以得出
弯矩分配的数值解。
公式展示
对于简单梁，弯矩分配可以通过 查表或计算得出，常用的弯矩分 配系数可以根据经验或规范得出。
题目二：连续梁的弯矩分配
弯矩分配法的应用范围
弯矩分配法适用于计算梁和柱的弯矩分布和传递，特别适用于复杂的结 构和多层的结构。
弯矩分配法也可以用于计算板的弯矩分布和传递，但需要采用其他的方 法来考虑板的剪切变形和翘曲变形。
需要注意的是，弯矩分配法是一种近似计算方法，其精度取决于节点的 类型、受力情况和支承条件等因素，因此在进行结构设计时，还需要进 行详细的力学分析和计算。
题目三：刚构桥的弯矩分配
总结词
刚构桥的弯矩分配是混凝土结构中常见的计算问题之一。
详细描述
刚构桥是指主要承受弯矩作用的桥梁结构，其弯矩分配需要考虑主梁、墩柱等不同构件的 弯矩作用。根据刚构桥的类型、跨度、荷载和截面尺寸等因素，可以得出弯矩分配的数值 解。
公式展示
对于刚构桥，弯矩分配可以通过有限元法、分层法或经验公式进行计算。常用的弯矩分配 系数可以根据经验或规范得出。同时还需要考虑不同构件之间的弯矩传递与平衡，以确定 最终的弯矩分配情况。
分层法

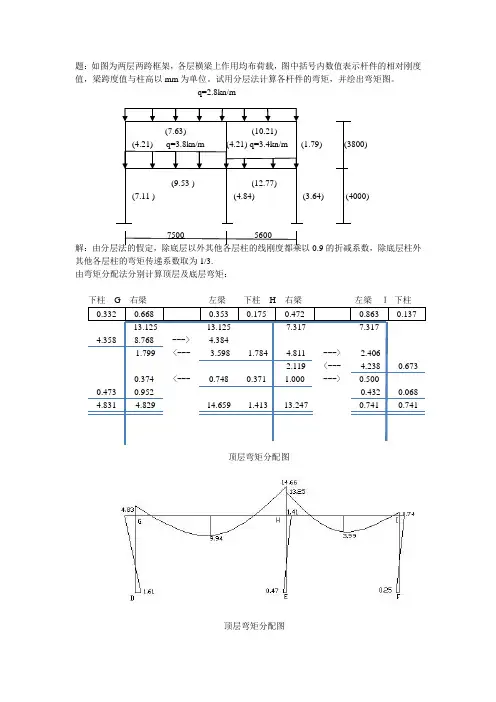

题：如图为两层两跨框架，各层横梁上作用均布荷载，图中括号内数值表示杆件的相对刚度值，梁跨度值与柱高以mm为单位。
试用分层法计算各杆件的弯矩，并绘出弯矩图。
q=2.8kn/m
(3800)
(4000)
7500 5600
解：由分层法的假定，除底层以外其他各层柱的线刚度都乘以0.9的折减系数，除底层柱外其他各层柱的弯矩传递系数取为1/3.
由弯矩分配法分别计算顶层及底层弯矩：
顶层弯矩分配图
顶层弯矩分配图
底层弯矩分配图
1.18 G 0.46 H 0.20 I
18.93
10.36 15.81
1.95
6.78 E 0.59 1.33
D 3.54 1.37 1.74 F
3.39 0.87 0.67
A B C
底层弯矩分配图
将各层弯矩图叠加，可得到整个框架结构的弯矩图。
叠加后各框架节点的弯矩很显然不相等，对节点不平衡弯矩再分配修正，得到整体框架的弯矩图如下：。
第六章 分层总和法和规范法计算的例子
2.4 1.2 0.1516 57.0 54.4
4.0 2.0 0.0840 31.6 65.9
5.6 2.8 0.0502 18.9 77.4 0.24
7.2 3.6 0.0326 12.3 89.0 0.14 7.2
6.确定沉降计算深度zn
根据σz = 0.2σc的确定原则，由计算结果，取zn=7.2m
• 由公式得：S sS
•式中
S
p0 Es1
(z11)
p0 Es 2
( z2 2
z11 )
94( 2.4 0.8596 5.5
7.8 0.4544 2.4 0.8596) 6.5
56.68mm
经计算得7.2米处，沉降量为55.7
根据计算表所示△z=0.6m, △sn =1mm ＜0.025Σ si =1.39mm
基底附加压力：p0 D 110 16 94kPa
（3）求平均附加应力系数
采用角点法，分成四小块（每小块面积为l×b = 2×2 m2）进行计算。基础底
面至计算深度zn处分两层（以地下水位面为分界面）。
由z1＝2.4m，z2 = zn = 7.8m ,
l
b =1.0 ,
z1 b
四、例题分析
【例】某厂房柱下单独方形基础，已知基础底面积尺寸
为4m×4m，埋深d＝1.0m，地基为粉质粘土，地下水位 距天然地面3.4m。上部荷重传至基础顶面F＝1440kN,土
的关天计然算重资料度如＝下16图.0。kN试/m分³,别饱用和分重层度总 sa和t＝法17和.2规kN范/m法³，计有算
ቤተ መጻሕፍቲ ባይዱ
按分层总和法求得基础最终沉降量为s=Σsi =54.7mm
竖向荷载计算--分层法例题详解
例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号的数字，表示各梁、柱杆件的线刚度值（EIil ）。
图1解：1、图1所示的二层框架，可简化为两个如图2、图3所示的，只带一层横梁的框架进行分析。
图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时，假定上、下柱的远端为固定，则与实际情况有出入。
因此，除底层外，其余各层柱的线刚度应乘以0.9的修正系数。
底层柱的弯矩传递系数为12，其余各层柱的弯矩传递系数为13。
各层梁的弯矩传递系数，均为12。
图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时，梁、柱的线刚度值均采用修正后的结果进行计算，如：G节点处：7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处：7.630.3537.63 3.7910.21HG HGHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理，可计算其余各节点的力矩分配系数，计算结果见图6、图7。
图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层：①计算各梁杆端弯矩。
先在G、H、I节点上加上约束，详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号），写在各梁杆端下方，见图9：213.13kN m 12FGHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HIql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处，各梁杆端弯矩总和为：13.13kN m FG GH M M ==-⋅在节点H 处,各梁杆端弯矩总和为：13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处，各梁杆端弯矩总和为：7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配，各两次，详见图9 第一次弯矩分配过程：放松节点G ，即节点G 处施加力矩13.13kN m ⋅，乘以相应分配系数0.668和0.332，得到梁端+8.76kN m ⋅和柱端+4.37kN m ⋅，+8.76kN m ⋅按12传到GH 梁H 端；放松节点I ，即在节点I 处施加力矩7.32kN m -⋅，乘以相应分配系数0.935和0.065，得到梁端 6.32kN m -⋅和柱端+1.00kN m ⋅， 6.32kN m -⋅按12传到IH 梁H 端；放松节点H ，相应的在节点H 处新加一个外力偶矩，其中包括GH 梁右端弯矩、IH 梁左端弯矩、GH 梁和IH 梁传来的弯矩。
分层法题目解答
分层法例：某教学楼为四层现浇钢筋混凝土框架结构。
梁的截面尺寸：250mm×600mm，混凝土采用C20；柱的截面尺寸：450mm×450mm，混凝土采用C30。
试按分层法计算钢筋混凝土框架的弯矩，并绘出弯矩图。
屋面和楼面荷载标准值见下表。
解：（1）计算梁、柱线刚度1）梁的线刚度边跨梁：k b=E b I b/l=[25.5×106×（1/12）×0.25×0.63×1.5]/5.7=24.16×103kN·m（框架梁截面惯性矩增大系数均采用1.5）中跨梁：k b=E b I b/l=[25.5×106×（1/12）×0.25×0.63×2.0]/3.00=45.90×103kN·m2）柱的线刚度底层柱：k c=E c I c/h=[30×106×（1/12）×0.45×0.453]/4.55=22.53×103kN·m 其他层柱：k c=E c I c/h=[30×106×（1/12）×0.45×0.453]/3.60=28.48×103kN·m（2）计算分配系数除底层外，各层柱的线刚度应乘以0.9。
（3）荷载分析1）屋面梁上线荷载设计值恒载：1.2[（2.93+1.00+2.60）×4.5+0.25×0.60×25×1.2]=40.67kN/m 活载： 1.4×0.7×4.5=4.41kN/m （系数1.2为考虑梁挑檐及抹灰重的系数）q1=45.08kN/m 2）楼面梁上线荷载设计值教室恒载：1.2[（1.10+1.00+2.60）×4.5+0.25×0.60×25×1.2]=30.78kN/m活载： 1.4×2.00×4.5×0.9=11.34kN/m （系数0.9为屋面及楼面活荷载折减系数）q2=42.12kN/m 走道恒载：30.78kN/m 活载： 1.4×2.50×4.5×0.9=14.18kN/mq3=44.96kN/m（4）梁端固端弯矩M F顶层边跨梁（教室）：M F=q1l12/12=45.08×5.72/12=122.05kN·m中跨梁（走道）：M F=q1l22/3=45.08×（3/2）2/3=33.81kN·m其他层边跨梁（教室）：M F=q2l12/12=41.12×5.72/12=114.04kN·m中跨梁（走道）：M F=q3l22/3=44.96×（3/2）2/3=33.72kN·m（5）弯矩分配与传递（用弯矩分配法计算）1）屋面层列表计算，如表1。
1《分层法》例题详细讲解
例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号的数字，表示各梁、柱杆件的线。
图1解：1、简化为两个图：图2、图3所示图2 第二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数除底层外，其余各层柱的线刚度应乘以0.9的修正系数。
底层柱的弯矩传递系数为1/2，其余各层柱的弯矩传递系数为1/3。
各层梁的弯矩传递系数，均为1/2.图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数 如：G 节点处：7.630.6687.63 3.79GHGH GH GH GD GjGi i i i iμ====++∑ GD 3.790.3327.63 3.79GDGD GH GD GjGi i i i iμ====++∑H 节点处：7.630.3537.63 3.7910.21HGHG HG HG HE HI HjHi i i i i iμ====++++∑3.790.1757.63 3.7910.21HIHI HI HG HE HI HjHi i i i i iμ====++++∑10.210.4727.63 3.7910.21HEHE HE HG HE HI HjHi i i i i iμ====++++∑其余各节点的力矩分配系数见图6、图7。
图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层： ①计算各梁杆端弯矩。
将各杆变成单跨梁，刚节点看成是固定端。
图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号左负右正），213.13kN m 12F GHql M=-=-⋅ 213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HIql M=-=-⋅ 27.32kN m12F IH ql M ==⋅ ②各梁端节点进行负弯矩分配和传递，各两次，第一次负弯矩分配与传递后再进行第二次负弯矩分配与传递：③计算各柱的杆端弯矩。
分层法——精选推荐
第5章 框架结构设计5.1 结构布置框架结构布置主要是确定柱在平面上的排列方式（柱网布置）和选择结构承重方案，这些均必须满足建筑平面及使用要求，同时也须使结构受力合理，施工简单。
5.1.1 柱网和层高工业建筑柱网尺寸和层高根据生产工艺要求确定。
常用的柱网有内廊式和等跨式两种。
