无缝钢管施工方案

无缝钢管施工方案

无缝钢管施工方案无缝钢管施工方案无缝钢管施工方案是指在工程建设中,通过无缝钢管进行管道工程的施工方案。

无缝钢管是一种具有良好的承压性能和耐腐蚀能力的钢材,广泛应用于石油、化工、天然气、供水等行业的管道工程中。

1.施工准备(1)制定详细的施工方案,确定施工时间和施工进度计划。

对施工现场进行勘测和测量,制定合理的布置方案。

(2)进行安全技术交底,明确施工人员的交接班制度和安全操作规程,确保施工过程中的安全。

(3)准备好所需的施工材料和设备,包括无缝钢管、管件、焊接设备等。

2.施工过程(1)清理施工现场,确保施工安全和环境整洁。

对施工现场的土方、石方等进行平整处理,清理杂物。

(2)进行基础施工,包括基坑开挖、地基处理、基础浇筑等。

根据设计要求和工程图纸进行施工。

(3)进行管道的布置,根据设计要求和图纸进行管道的定位。

使用测量仪器进行精确测量,确保管道的位置准确。

(4)进行管道的开挖和敷设。

对管道所经过的区域进行开挖,控制好开挖深度和宽度,确保管道的安装质量。

(5)进行无缝钢管的切割和焊接。

根据设计要求和施工图纸进行钢管的切割,采用合适的焊接方法进行焊接。

(6)进行管道的试压。

对安装完毕的管道进行试压,确保管道的密封性和承压性能。

3.质量验收(1)对施工过程进行检查和验收,确保施工质量符合设计要求和相关规范。

(2)进行无损检测,对焊缝进行探伤和超声波检测,确保焊接质量。

(3)进行压力测试,对管道进行压力测试,确保管道的耐压性能。

(4)进行工程验收,对施工完成后的管道工程进行验收,确保工程质量和安全。

通过以上的施工方案,可以保证无缝钢管在管道工程中的安装质量和工程质量。

同时,合理的施工过程和施工管理,可有效提高施工效率,缩短施工周期,降低施工成本,实现经济效益和社会效益的双重提升。

无缝钢管施工技术交底

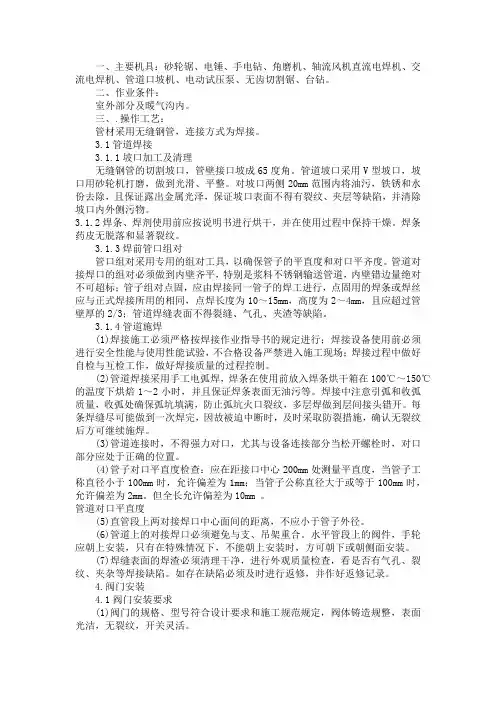

无缝钢管施工技术交底

一、主要机具:砂轮锯、电锤、手电钻、角磨机、轴流风机直流电焊机、交流电焊机、管道口坡机、电动试压泵、无齿切割锯、台钻。

二、作业条件:室外部分及暖气沟内。

三、.操作工艺:管材采用无缝钢管,连接方式为焊接。

3.1管道焊接3.1.1坡口加工及清理无缝钢管的切割坡口,管壁接口坡成65度角。

管道坡口采用V型坡口,坡口用砂轮机打磨,做到光滑、平整。

对坡口两侧20mm范围内将油污,铁锈和水份去除,且保证露出金属光泽,保证坡口表面不得有裂纹、夹层等缺陷,并清除坡口内外侧污物。

3.1.2焊条、焊剂使用前应按说明书进行烘干,并在使用过程中保持干燥。

焊条药皮无脱落和显著裂纹。

3.1.3焊前管口组对管口组对采用专用的组对工具,以确保管子的平直度和对口平齐度。

管道对接焊口的组对必须做到内壁齐平,特别是浆料不锈钢输送管道,内壁错边量绝对不可超标;管子组对点固,应由焊接同一管子的焊工进行,点固用的焊条或焊丝应与正式焊接所用的相同,点焊长度为10~15mm,高度为2~4mm,且应超过管壁厚的2/3;管道焊缝表面不得裂缝、气孔、夹渣等缺陷。

3.1.4管道施焊(1)焊接施工必须严格按焊接作业指导书的规定进行;焊接设备使用前必须进行安全性能与使用性能试验,不合格设备严禁进入施工现场;焊接过程中做好自检与互检工作,做好焊接质量的过程控制。

(2)管道焊接采用手工电弧焊,焊条在使用前放入焊条烘干箱在100℃~150℃的温度下烘焙1~2小时,并且保证焊条表面无油污等。

焊接中注意引弧和收弧质量,收弧处确保弧坑填满,防止弧坑火口裂纹,多层焊做到层间接头错开。

每条焊缝尽可能做到一次焊完,因故被迫中断时,及时采取防裂措施,确认无裂纹后方可继续施焊。

(3)管道连接时,不得强力对口,尤其与设备连接部分当松开螺栓时,对口部分应处于正确的位置。

(4)管子对口平直度检查:应在距接口中心200mm处测量平直度,当管子工称直径小于100mm时,允许偏差为1mm;当管子公称直径大于或等于100mm时,允许偏差为2mm。

柴油系统管道施工技术交底

柴油系统管道施工技术交底

技术交底记录编号工程名称交底日期施工单位分项工程名称柴油系统管道施工交底提要无缝钢管管道安装、埋地防腐、焊接A 工程概况一、系统介绍本工程为XXX厂房项目,本技术交底只针对F10包内的柴油系统,属于压力管道,所有参与焊接管子的焊工须持有压力管道焊工证,本系统焊缝须100% 通过X-ray 射线检测。

二、管道特性1、管材特性本工程的柴油系统中,采用无缝钢管,管道详细特性,如外径、壁厚见另附材料特性表。

2、管件特性本工程中弯头采用冲压弯头,三通为制造品成品三通。

B 施工要求一、管道支撑(不包含共同管架的制作安装)支架制作流程:1、水平管道支架1.1 支架形式本项目中管道支架为角钢支架(支架样图如下):技术交底记录编号工程名称交底日期施工单位分项工程名称柴油系统管道施工交底提要无缝钢管管道安装、埋地防腐、焊接1.2 施工要点a 本工程中,管路采用普通U型卡,要求见上图示。

b 管道支架焊接前,应处理好切削形成的毛边。

c 本工程中型材均采用镀锌型材,管道焊接前应清理干净,焊接完成后及时敲掉焊渣,对焊缝进行防腐处理,支架制作应严格按照图集要求进行倒角,右边只指导倒角,不作为托架安装依据。

d 同一管路的支架标高应保持底平,整齐,不可强行挤凑扭曲。

e 管路支吊架应符合图集05R417-1《室内管道支吊架》。

f 所有支架的托架,均需要送样,经项目批准后方可安装施工,如因未送样造成返工,造成损失我司不予承担。

2、管道支架施工要点2.1 支架间距技术交底记录编号工程名称交底日期施工单位分项工程名称柴油系统管道施工交底提要无缝钢管管道安装、埋地防腐、焊接b 管道材料与镀锌金属关卡之间应加垫10mm厚橡胶板。

c 在使用点处采用应采用金属管卡或吊架固定,管卡或吊架设置在距配件40~80mm处。

二、管道连接1、管道间连接本工程中柴油系统采用无缝钢管,无缝钢管的焊接采用氩弧焊连接。

坡口形式如下:本项目针对碳钢管现场采用:a、手工氩弧焊(GTA W)b、选用碳钢焊丝,直流氩弧焊机。

管道焊接技术交底

管道焊接技术交底

管道焊接技术交底交底内容:1. 参加施焊的焊工必须持有焊工合格证,方可上岗施焊。

2. 站内外20#管线焊接采用氩电联焊、打底H08Mn2SiA,Φ2.5;盖面采用CHE427,Φ3.2。

站内16Mn管线采用氩电联焊、打底H08Mn2SiA,Φ2.5;盖面采用THJ507,Φ3.2。

壁厚小于等于5mm焊接层次2层,大于5mm层次为3层。

3. 组对前用坡口机加工“V”型坡口,角度60?,钝边0-0.5mm,间隙2.0-2.5mm。

4. 管道下料必须依据设计图纸现场实测放样,减少材料不必要的浪费。

5. 管子坡口处检查应表面平整,无裂纹重皮,毛刺,凸凹,缩口,熔渣,氧化物铁屑等,有则采用割掉或磨光机等清除干净,并打好坡口。

6. 组对前要用清管器或破布将管内杂物清理干净,用磨光机将坡口两侧25mm 范围内的铁锈、油污、泥、水等处理干净,露出金属光泽后再组对,施工过程中应确保泥沙、尘土以及其它杂物、脏物不进入管道,所以施工间歇过程中,管道敞口部分用钢板点焊临时封堵。

7. 管道组对间隙均匀,一般应在2.0—2.5mm左右,无错边;采用拉线或水平靠尺的方式保证管子的直线度,不得强力对口,对口错边量不得超过管壁厚的25%。

8. 不得在管道焊缝及其边缘上开孔。

9. 焊条必须烘干,焊工领用焊条必须有保温焊条筒。

10. 管道沿介质流向,焊口前方50毫米处的管道上方按逆时针方向打上各自的顺序号和焊工号,且每天做好该天的焊接施工记录。

11. 焊接时,风速不得大于 8m/s,湿度小于80%,否则要采用帆布挡风蓬,雨天禁止焊接,不准在管道上引弧,每条焊缝应连续施焊,间断时间不能超过两小时。

12. 焊后表面的飞溅、焊疤等用磨光机,钢丝刷处理干净。

13. 焊工施焊时除电焊钳外,有护罩、钢丝刷、磨光机、小尖锤及焊工自有编号的钢印;施焊时,焊工手中焊条不超过5根,取用完焊条后应马上盖上焊条筒盖,焊条不能乱放,焊条头不准乱扔,用焊条回收筒进行回收。

无缝钢管焊接技术交底

无缝钢管焊接技术交底

无缝钢管焊接技术交底 Prepared on 22 November 2020工程编号日期2010-3-18交底内容:无缝钢管管道安装:(1)管道安装的基本要求1)执行建筑给水排水及采暖施工质量验收规范规定。

2)管道安装前认真核对管道规格、材质与设计是否相符,按规定除锈、刷油,并将管内污物及锈蚀清除干净。

3)管道支架按设计或标准图制作,支架安装应牢固,距离应符合国家施工及验收规范。

4)管道安装原则:先大管,后小管;先主管,后支管;先上部,后下部5)成排管道安装,直线部分相互平行,曲线部分曲率半径相等。

各种管路的敷设应该遵循交叉优先原则,即“风在前,电在上,水管让”。

6)管道安装停顿时,对敞口处进行可靠封闭,镀锌钢管采用丝堵密闭,无缝钢管采用法兰盲板密闭。

7)水系统最低点设泄水阀,最高点设自动放气阀。

8)阀门安装前进行耐压强度试验,试验方法和要求按规范规定进行;法兰盘焊接采用里外焊,法兰组对时螺栓方向要保持一致,紧固后螺栓外露长度等于1/2螺栓直径。

9)管道安装坚持先大后小、先上后下、先里后外的原则。

10)管道穿墙、楼板处要设置套管,穿外墙装防水套管。

11)动力管道有热伸长要求,吊杆向热膨胀的反方向偏移,滑动支架要灵活,滑托与滑槽两侧留2~3mm间隙,并留有一定的偏移量。

保温管道与支架间垫防腐木托,木托厚度与保温层厚度相同。

12)管道安装完成后,按设计要求进行水压试验。

13)水管穿墙、穿楼板及固定支架、活动支架形式见支架设计图(2)管道焊接方法1)电弧焊连接的管道在放样划线的基础上按矫正管材、切割下料、坡口、组对、焊接、清理焊渣等工序进行施工。

2)坡口加工及清理:]管道的切割坡口一般采用氧-乙炔焰气割,气割完成后,用锉刀清除干净管口氧化铁,用磨光机将影响焊接质量的凹凸不平处削磨平整。

小直径管道尽量采用砂轮切割机和手提式电动切管机切割,然后用磨光机进行管口坡口。

管道坡口采用V型坡口,坡口用机械工程编号日期2010-3-18加工或砂轮机打磨,做到光滑、平整。

内架搭设的施工技术交底应注意哪些

内架搭设的施工技术交底应注意哪些

内架搭设的施工技术交底应注意哪些内架搭设是建筑施工中至关重要的环节,直接关系到施工安全和工程质量。

在进行内架搭设施工技术交底时,需要注意以下多个方面:一、施工准备1、技术准备施工前,技术人员应熟悉施工图纸,了解建筑物的结构形式、层高、跨度等参数,制定合理的内架搭设方案。

同时,要对施工人员进行技术培训,使其掌握内架搭设的技术要点和操作规程。

2、材料准备(1)钢管:应选用符合国家标准的焊接钢管或无缝钢管,其外径、壁厚、材质等应符合设计要求。

钢管表面应平直光滑,不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

(2)扣件:应采用可锻铸铁制作的扣件,其质量和性能应符合国家标准。

扣件在使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。

(3)脚手板:可选用钢脚手板、木脚手板或竹脚手板,其材质和规格应符合设计要求。

脚手板不得有腐朽、裂缝、断裂等缺陷。

(4)安全网:应选用符合国家标准的密目式安全网和水平安全网,其质量和性能应符合要求。

3、场地准备内架搭设前,应清理施工现场的障碍物,平整场地,确保内架搭设的场地坚实、平整。

同时,要设置好排水设施,防止积水影响内架的稳定性。

二、内架搭设的基本要求1、立杆(1)立杆间距应根据建筑物的结构形式、荷载大小、施工条件等因素确定,一般不宜大于 15m。

(2)立杆应垂直于地面,其偏差不得大于架体高度的 1/200,且不得大于 100mm。

(3)相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm,各接头中心至主节点的距离不宜大于步距的 1/3。

2、横杆(1)横杆步距应根据建筑物的层高、施工要求等因素确定,一般不宜大于 18m。

(2)横杆应水平设置,其偏差不得大于横杆长度的 1/250,且不得大于 50mm。

(3)相邻横杆的接头不应设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm,各接头中心至最近主节点的距离不宜大于纵距的 1/3。

无缝钢管及其螺旋缝钢管施工工艺标准

无缝钢管及其螺旋缝钢管施工工艺标准

无缝钢管及螺旋缝钢管施工工艺钢管运至现场后,首先根据设备及管件位置进行排管,并在现场将每根钢管的具体长度丈量好,标注具体尺寸和排列位置,以便于接口时对号入座,采用吊车下管,下管过程中采用尼龙吊带进行吊装,以管道保温层的保护。

1、修口、对口修口集中在管道出厂前加工完成,为保证焊接质量,焊接前均进行全面检查、修正,使管子端面、坡口角度、钝边、圆度等,均符合对口接头尺寸的要求,个别钢管需在现场做坡口处理时,采用气焊切割,清除熔渣后再用砂轮打磨平整。

对口操作程序为:检查接口接头尺寸→清膛→确定并调整钢管纵向焊缝错开位置→第一次管道找直→调整对口间隙尺寸→对口找平→管道拉线找直→点焊2 焊接接口焊接采用电弧焊,一遍打底,二遍成活,每道焊缝均一次焊完,每层施焊的引熄弧点须错开。

(1)管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙,应符合规范规定;不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。

(2)对口时应使内壁齐平,采用长300mm的直尺在接口内壁周围顺序贴靠,错口的允许偏查差应为0.2倍壁厚,且不得大于2mm。

(3)对口纵、环向焊缝的位置应符合下列规定:a、纵向焊缝应在管道中心垂线上半圆的45°左右处;b、有加固的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100mm;加固环距管节的环向焊缝不应小于50mm;c、管道任何位置不得有十字形焊缝。

(4)定位焊时,定位焊缝所有焊条号(或牌号)应与正式焊接相同,但焊条直径可选细一些。

定位焊缝的焊接电流要选得比正式焊接时大一些,通常大10%-15%,以保证焊透。

(5)管道的焊接:焊缝质量必须符合GB50268-97中4.2的有关规定,焊缝应平滑,宽窄一致,根部焊透,无明显的凹凸缺陷及咬边现象,焊缝加强面应高出管面约2毫米,焊出坡口边缘2-3毫米。

(6)管道与法兰焊接时,管道应插入法兰三分之二,法兰与管道应垂直,两者的轴线重合。

a、水平管道坡度不小于0.3%。

采暖无缝钢管技术交底

采暖无缝钢管技术交底

1、施工准备1.1 管材:碳素钢管、无缝钢管。

管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象。

1.2 管件:无偏扣、方扣、乱扣、断丝和角度不准确现象。

1.3阀门:铸造规矩、无毛刺、无裂纹、开关灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手 轮无损伤。

有出厂合格证,安装前应按有关规定进行强度、严密性试验。

3.2按设计图纸画岀管路的位置、管径、变径、预留口、坡向,卡架位置等施工草图,包括干管起点、末端 和拐弯、节点。

预留口、坐标位置等。

3.3 干管安装: 3.3.1按施工草图,进行管段的加工预制,包括:断管、套丝、上零件、调直、核对好尺寸,按环路分组编号,码放整齐。

3.3.2 安装卡架,按设计要求或规定间距安装。

吊卡安装时,先把吊棍按坡向、顺序依次穿在型钢上,吊环 按间距位置套在管上,再把管抬起穿上螺栓拧上螺母,将管固定。

安装托架上的管道时,先把管就位在托架上, 把第一节管装好 U 形卡,然后安装第二节管,以后各节管均照此进行,紧固好螺栓。

3.3.3干管安装应从进户或分支路点开始,装管前要检查管腔并清理干净。

在丝头处涂好铅油缠好麻,一人 在末端扶平管道,一人在接口处把管相对固定对准丝扣,慢慢转动入扣,用一把管钳咬住前节管件,用另一把管 钳转动管至松紧适度,对准调直时的标记,要求丝扣外露 2〜3扣,并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处,必须先穿好钢套管)。

3.3.4制作羊角弯时,应煨两个 75°左右的弯头,在联接处锯岀坡口,主管锯成鸭嘴形,拼好后即应点焊、找平、找正、找直后,再进行施焊。

羊角弯接合部位的口径必须与主管口径相等,其弯曲半径应为管径的 2.5倍左右。

干管过墙安装分路作法见图1-11。

3.3.5分路阀门离分路点不宜过远。

如分路处是系统的最低点,必须在分路阀门前加泄水丝堵。

集气罐的进岀水口,应开在偏下约为罐高的1/3处。

丝接应与管道联接调直后安装。

其放风管应稳固,如不稳可装两个卡子,集气罐位于系统末端时,应装托、吊卡。

无缝钢管及其螺旋缝钢管项目施工工艺规范

无缝钢管及其螺旋缝钢管项目施工工艺规范

无缝钢管及螺旋缝钢管施工工艺钢管运至现场后,首先根据设备及管件位置进行排管,并在现场将每根钢管的具体长度丈量好,标注具体尺寸和排列位置,以便于接口时对号入座,采用吊车下管,下管过程中采用尼龙吊带进行吊装,以管道保温层的保护。

1、修口、对口修口集中在管道出厂前加工完成,为保证焊接质量,焊接前均进行全面检查、修正,使管子端面、坡口角度、钝边、圆度等,均符合对口接头尺寸的要求,个别钢管需在现场做坡口处理时,采用气焊切割,清除熔渣后再用砂轮打磨平整。

对口操作程序为:检查接口接头尺寸→清膛→确定并调整钢管纵向焊缝错开位置→第一次管道找直→调整对口间隙尺寸→对口找平→管道拉线找直→点焊2 焊接接口焊接采用电弧焊,一遍打底,二遍成活,每道焊缝均一次焊完,每层施焊的引熄弧点须错开。

(1)管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙,应符合规范规定;不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。

(2)对口时应使内壁齐平,采用长300mm的直尺在接口内壁周围顺序贴靠,错口的允许偏查差应为0.2倍壁厚,且不得大于2mm。

(3)对口纵、环向焊缝的位置应符合下列规定:a、纵向焊缝应在管道中心垂线上半圆的45°左右处;b、有加固的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100mm;加固环距管节的环向焊缝不应小于50mm;c、管道任何位置不得有十字形焊缝。

(4)定位焊时,定位焊缝所有焊条号(或牌号)应与正式焊接相同,但焊条直径可选细一些。

定位焊缝的焊接电流要选得比正式焊接时大一些,通常大10%-15%,以保证焊透。

(5)管道的焊接:焊缝质量必须符合GB50268-97中4.2的有关规定,焊缝应平滑,宽窄一致,根部焊透,无明显的凹凸缺陷及咬边现象,焊缝加强面应高出管面约2毫米,焊出坡口边缘2-3毫米。

(6)管道与法兰焊接时,管道应插入法兰三分之二,法兰与管道应垂直,两者的轴线重合。

a、水平管道坡度不小于0.3%。

技术交底文件

技术交底文件

技术交底文件筑业资料软件A、地基与基础工程a、基础钎探工程一、施工准备(一)材料要求砂:一般为中砂。

(二)主要机具1、工打钎:一般钢钎,用直径φ22~25mm的钢筋制成,钎头是60°尖锥形状,钎长1.8~2.1m;穿心锤(重10kg)。

2、机械打钎:轻便触探器。

3、其他:麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。

(三)作业条件1、基土已挖至基坑(槽)底设计标高,表面应平整,轴线及坑(槽)长、宽均符合设计图纸要求。

2、根据设计图纸绘制钎探点平面布置图,确定钎探点位置及顺序编号,按照钎探图及有关规定进行钎探并记录。

钎探点的布置依据设计要求,当设计无要求时,应按规范规定执行,也可参照表l-l执行。

表1-14、扦上每30cm预先划好横线。

二、操作工艺(一)工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂(二)施工方法和技术要求1、按钎探孔位置平面布置图放线,孔位钉上小木桩或洒上白灰点。

2、就位打钎:将触探扦尖对准孔位,再把穿心锤套在钎杆上,扶正钎杆,拉起穿心锤,使其自由下落,锤落距为50cm,把触探杆垂直打入土层中。

3、记录锤击数:钎扦每打入土层30cm,记录一次锤击数。

钎探深度如设计无规定时,一般按表“钎探点排列方式”执行,并做地基钎探记录。

4、拔钎:用铅丝将钎杆绑好,留出活套,套内插入铁管,利用杠杆原理,将钎拔出。

拔出后用砖盖孔。

5、移位:将触探器搬到下一孔位,以便继续打钎。

6、灌砂:打完的钎孔,经过质检人员和有关工长检查孔深与记录无误后,即进行灌砂。

灌砂时每填入30cm左右,可用钢筋棒捣实一次。

7、整理记录:按钎孔顺序编号,将锤击数填人统一表格内,字迹清楚,经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。

钎探中若有异常情况,要写在备注栏内。

8、冬雨期施工:基土受雨后,不得进行钎探。

基土在冬季钎探时每打几孔后及时覆盖保温材料一次,不能大面积掀开,以免基土受冻。

空调水管管道焊接技术交底

空调水管管道焊接技术交底

技 术 交 底 记 录编号工程名称 交底日期 2011年10月31日施工单位分项工程名称空调水系统交底提要管道焊接、管道丝接、管道法兰连接交底内容:管道类型:空调供、回水管>DN80采用普通无缝钢管,直接焊接。

≤DN80,采用热镀锌钢管,丝接。

施工程序管道安装总原则:先预制后安装,先干管后支管,先立管后水平管,先高处后低处,先里后外,先设备配管后管路跑管,先系统试压后冲洗,最后进行防腐、保温及隐蔽验收。

主要施工程序:施工准备→预留、预埋→材料的采购、检验及保管→管道预制→管道放线→支吊架制作、安装→管道及附件安装→管道试压、清洗及吹扫→管道防腐→管道保温及刷标识漆(1) 施工准备进场的材料堆放整齐,规格、型号、材质要分清,每一种材料必须挂牌,注明规格、名称、材质并建立台帐,做到账、物、卡相符,收发手续完整。

堆放中要有防止管材变形的措施,不能堆码过高。

(2) 管道预制为了提高施工效率,加快施工进度,保证施工质量,在熟悉图纸及现场的基础上,根据工程进度计划的要求组织安排,在预制场地集中进行预制。

1) 预制程序组 装完 善 修 理焊 接材 料 出 库划线下料除 锈 第 一 遍 防 腐弯 曲 切 断 或 套 丝场 地 安 排现 场 测 量2) 技术要求及预制方法预制前先按设计图纸设计的管线,确定可行的具体的预制件品种及长度:预制的半成品要标注清楚编号,分批分类存放,运输和安装过程中要注意保护预制件,以便对号安装正确。

根据图纸设计的材质、管径和壁厚,进行钢管的预先选择和检验,矫正管材的平直度,整修管口。

采用砂轮切割机与割管机切割,管子切割时注意切口的位置,管子端面要求平整,无裂纹、无毛刺。

在管道上直接开孔焊接分支管道时,切口的部位须用校核过的样板画定,用氧炔焰切割,完毕后要用锉刀或砂轮磨光机打磨掉氧化皮与熔渣,使端面平整。

为了尽量减少固定焊口的焊接量,将钢管及管件(成品供应)在地面预制成管道组成件,管道组成技术交底记录编号工程名称交底日期2011年10月31日施工单位分项工程名称空调水系统交底提要管道焊接、管道丝接、管道法兰连接件预制的深度以方便运输和吊装为宜。

热力管网焊接施工技术交底

热力管网焊接施工技术交底

管道焊接技术交底一、工程概况1)本工程管道材质为无缝电焊钢管,焊接方式采用手工电弧焊接,焊条采用E43系列,焊机采用BX-500交流电焊机,该段管线热力无缝保温钢管需要焊接连接,根据管道长度组对施焊.二、焊接工艺要求(1)钢管采用手工电弧焊接,焊条型号根据木材型号选择,钢管型号为Q235A,采用E43系列焊条.焊条规格、焊接电流及焊接层可参照下表进行钢管接头焊接层数、焊条直径及焊接电流(3)焊缝全部用对接坡口焊缝.对于工作钢管,所有焊缝均采用氩弧焊打底,手工电弧焊填充并照面。

(4)直埋预制保温钢管焊接,严格执行国家现行标准《工业金属管道工程施工及验收规范》(GB50235—97),《现场设备、工业管道焊接工程施工及验收规范》(GBJ50236-98)和《城镇供热管网工程施工及验收规范》(CJJ28-89)。

三、管道安装1、钢管检验进入现场的螺旋缝电焊钢管、管件和接口材料,必须具有制造厂的产品合格证及性能检测报告,并进行外观检查,检测数据应符合规范标准.破损和不合格产品严禁使用。

2、现场布管现场布管采用吊机布管,布管要依据图纸要求及已挖好的管沟,逐根布管,首尾衔接,相邻两管口呈锯齿形错开。

每根管子要用软土墩或沙袋垫起离地,不能直接放在地面。

布管采用专用索具,现场布管要特别注意保护管段保温层和管口,不允许用拖、滚、撬的方法布管。

在拖运过程中应采取防损管子的措施,避免运伤或划伤管子和外防腐层。

对管子外表出现的槽痕和划伤等有缺陷必须修正消除。

3、管道吊装运输1)保温管采用10T大板车运输,采用宽度不小于150mm的吊带吊装,装卸时,应轻起稳放,防止磕碰,以防破坏保护层。

2)保温管码放在方木上并楔死,高度不超过2m。

应同规格放在一起,并标注规格数量,管端封堵,防止杂物进入,管头苫布,防止保温层浸水。

3)根据现场实际情况管道吊装使用20T汽车吊,用尼龙吊带和钢丝绳吊钩配合使用,逐根下管,部分地段需穿管进行管道就位.3管道组对1)管子加工:根据需要长度进行切短加工。

无缝钢管安装技术交底

无缝钢管安装技术交底
4、 质量标准
4.1 保证项目: 4.1.1 隐蔽管道和整个采暖系统的水压试验结果,必须符合设计要求和施工规范规定。 检验方法:检查系统或分区(段)试验记录。 4.1.2 管道固定支架的位置和构造必须符合设计要求和施工规范规定。 检验方法:观察和对照设计图纸检查。 4.1.3 伸缩器的安装位置必须符合设计要求,并应按有关规定进行预拉伸。 检验方法:对照设计图纸检查和检查预拉伸记录。 4.1.4 管道的对口焊缝处及弯曲部位严禁焊接支管,接口焊缝距起弯点、支、吊架边线 必须大于 50mm。 检验方法:观察和尺量检查。 4.1.5 除污器过滤网的材质、规格和包扎方法必须符合设计要求和施工规范规定。 检验方法:解体检查。 4.1.6 采暖供应系统竣工时,必须检查吹洗质量情况。 检验方法:检查吹洗记录。 4.2 基本项目 4.2.1 管道的坡度应符合设计要求。
附着良好,无脱皮、起泡和漏涂,漆膜厚度均匀,色泽一致,无流淌及污染现象。
检验方法:观察检查。
4.3 允许偏差项目:
室内采暖管道安装的允许偏差和检验方法见表 1-12。
室内采暖管道安装的允许偏差和检验方法(mm) 表 1-12
项次


允许偏差
检查方法
水平管道纵横
每 1m
管径小于或等于 100 管径大于 100
3.3.9 摆正或安装好管道穿结构处的套管,填堵管洞口,预留口处应加好临时管堵。 3.4 立管安装: 3.4.1 核对各层预留孔洞位置是否垂直,吊线、剔眼、栽卡子。将预制好的管道按编号 顺序运到安装地点。 3.4.2 安装前先卸下阀门盖,有钢套管的先穿到管上,按编号从第一节开始安装。涂铅 油缠麻将立管对准接口转动入扣,一把管钳咬住管件,一把管钳拧管,拧到松紧适度,对准 调直时的标记要求,丝扣外露 2~3 扣,预留口平正为止,并清净麻头。 3.4.3 检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。将事先栽好的管 卡子松开,把管放入卡内拧紧螺栓,用吊杆、线坠从第一节管开始找好垂直度,扶正钢套管, 最后填堵孔洞,预留口必须加好临时丝堵。 3.5 支管安装 3.5.1 立支管变径,不宜使用铸铁补芯,应使用变径管箍或焊接法。

钢管焊接规范

钢管焊接规范

钢管焊接规范篇一:钢管的焊接管道焊接技术交底依据标准:《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98《工业设备管道安装规范》GB 50235-97一、施工准备1.1 材料要求1.1.1 钢管无锈蚀,管材不得有弯曲、锈蚀重皮及凹凸不平等现象。

管件无偏扣、乱扣、丝扣不全或角度不准现象。

管材及管件均应有出厂合格证及其他相应质量证明材料。

1.1.2 焊接钢管做防腐用的防锈漆、调和漆必须有出厂合格证。

1.2 主要机具1.2.1 机具:电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。

1.2.2 工具:手锤、压力案、管钳等。

1.2.3 其它:钢直尺、水平尺、角尺、小线等。

1.3 作业条件1.3.1 明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固,位置正确。

1.3.2 立管安装应在主体结构完成后进行。

每层均应有明确的标高线。

二、工艺流程安装准备→孔洞预留→预制加工→卡架安装→管道安装→试压→防腐三、操作工艺3.1 预制加工按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工,使用专用工具垂直切割管材,切口应平滑,无毛刺;清洁管材与管件的连接部位,避免沙子、灰尘等损害接头的质量。

3.2 焊接连接3.2.1 焊接工艺应遵照已批准的焊接工艺规程(转载于: 小龙文档网:钢管焊接规范)执行。

3.2.2 采暖管道采用焊接钢管焊接,焊接时应有防风、雨措施;一般管道的焊接为对口型式及组对,电焊应符合表3-1规定注:δ≥5㎜的管子对接如能保证焊透可不开坡口。

3.2.3 管材与法兰应先将管材插入法兰盘内,先点焊2~3点再用角尺找正找平后方可焊接。

如图3-1图3-13.2.4 厚壁大管径管口的焊接应采用多层多道焊,多层多道焊缝时,应逐层进行检查合格后方可焊接次层,直至完成。

无缝钢管焊接技术交底.pdf

无缝钢管焊接技术交底.pdf

1)执行建筑给水排水及采暖施工质量验收规范规定。

叉优先原则,即“风在前,电在上,水管让” 。

7)水系统最低点设泄水阀,最高点设自动放气阀。

9)管道安装坚持先大后小、先上后下、先里后外的原则。

10)管道穿墙、楼板处要设置套管,穿外墙装防水套管。

V 型坡口,坡口用机械
20mm 范围内将油污,铁锈和水份去除,且保
6)管道焊接采用手工电弧焊, 焊条在使用前放入焊条烘干箱在100℃-150℃的温度下烘焙
4)系统注水过程中组织人员认真检查,对发现的问题及时处理。

1.5m/s 流速进行管路的冲冼。

根据实际情况,可将系统。

焊接钢管技术交底

焊接钢管技术交底

一、施工准备1、材料检验①、管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象;管材应符合国家标准,管材应有合格证和质量检测报告。

②、管件无偏扣、乱扣或丝扣不全等现象;管件有合格证和产品质量检测报告。

③、阀门的规格型号应符合设计要求。

阀体表面光洁无裂纹,开关灵活,填料密封完好无渗漏;有产品合格证和质量检测报告。

2、机具准备①、机械:套丝机、砂轮切割机、台钻、电锤、电焊机、试压工作台、试压泵等;②、工具:工作台、管钳、手锤、活扳手、电焊机、氧气、乙炔、葫芦、刮刀等;③、量具:压力表、测温计、水平尺、线坠、钢卷尺、角尺等。

3、作业条件①、材料、设备确认合格,准备齐全,送到现场。

并通过验收;②、管道穿墙及楼板处已打好或预留好管洞、安装完套管,其洞口尺寸和套管规格符合要求,坐标、标高正确;③、每层均应有明确的标高线。

二、操作工艺1、工艺流程安装准备→预制加工→卡架安装→干管安装→支管安装→试压→冲洗→防腐保温→调试2、工艺操作:①、安装准备:施工前认真熟悉图纸,根据施工方案决定的施工方法做好准备工作。

参看有关专业设计设备图和装修建筑图,核对各种管道坐标、标高是否是交叉,管道排列所有空间是否合理。

有问题及时与设计和有关人员研究解决,办好变更洽商记录;②、预制加工:管道预制:按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的尺寸,记录在施工草图。

进行丝接管段的加工预制,包括:断管、开孔、套丝、上零件、调直、核对尺寸,并按系统环路分组编号,码放整齐;③、支吊架安装:支架应牢固地固定在墙、柱或屋顶结构物上。

顶面应与管中心线平行,管道安装支吊架应不大于2.3.1表、表2.3.2表2.3.3的规定。

注:大于300的管道,支撑间距可参考300mm管道。

3、管道安装:①、先把管子选好调直,清理好管膛,将管运到安装地点,安装程序从第一节开始;找正管口,对准管口使预留口方向准确,然用电焊点焊固定,然后施焊,焊完后应保证管道正直;②、安装托架上的管道时,先把管就位在托架上,在第一节管装好U 形卡和防结露托,然后安装第二节管,以后各节均照此进行,紧固好螺栓;③、干管安装应从机房进户或分支路点开始,装管前要检查管内外壁并清理干净;④、遇到伸缩器,应在预制时按规范要求做好预压缩(或拉伸),并作好记录。

无缝钢管焊接施工技术交底

无缝钢管焊接施工技术交底

无缝钢管焊接施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想,重视施工质量,认真熟悉图纸,了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、班组施工前必须要熟悉图纸,按照设计要求画出管道走向透视详图,同时核对各种管道的敷设标高、排列位置所使用的空间是否合理,如有问题应及时向施工员反映,决不能擅自盲目施工,造成不必要的返工.3、按照画好的透视详图,包括:立管分路、管径、变径、预留管口、阀门位置等施工详细草图,再根据建筑的实际尺寸,仔细量出预制管段的准确尺寸,记录在施工图上,然后按草图所示管路,逐段进行预制加工.4、预制前还必须对所进场的钢管材料进行外观检查,钢管表面应无裂纹,夹渣、折迭、重皮等缺陷,钢管表面锈蚀、凹陷不超过钢管壁厚偏差值.5、焊接法兰必须根据设计要求及工作压力选用标准法兰盘。

法兰盘的连接螺栓的直径、长度应符合规范要求,拧紧后的螺栓外露丝扣应为2~3扣6、钢管焊接本工程采用电焊接工艺.所采用的电焊条必须是有质保书的合格产品。

电焊机电源调试适当的焊接电流7、钢管焊接前,管口必须要坡口,将管口用坡口机,手提砂轮机或气割等方式坡成60°~70°的“V”型坡口,然后才能焊接8、焊接前还应将管口端20MM以内管璧上的铁屑、氧化铁渣、油污等杂务清除干净,同时将管口校园修整9、管道对口焊接时,应采用靠模制作,以保证两根管子的中心线重合,错口偏差应小于20%管璧厚(厚璧管最大不超过2MM)o焊口间隔为1.5~2.5.MM空隙10、管道的焊接和管道上,不允许开孔或连接支管.管道支管端面与主管表面间隙应小于2MM,支管端口应加工成马鞍形,不准直接将支管插入主管的管孔中11、相邻的焊缝间距应大于200MM,且不少于管外径。

焊缝距管道支架距离应大于50MM。

焊缝不准设置在套管内12、管道与法兰盘焊接时,应先将管道插入法兰盘厚度的1∕3~2∕3处,用电焊点焊2~3点,然后用角尺找正找平后,方可焊接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.2焊接
接口焊接采用电弧焊,一遍打底,二遍成活,每道焊缝均一次焊完,每层施焊的引熄弧点须错开。
电弧焊的接头形式
2.2.1管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙,应符合规范规定;不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。
2.2.2对口时应使内壁齐平,采用长300mm的直尺在接口内壁周围顺序贴靠,错口的允许偏查差应为0.2倍壁厚,且不得大于2mm。
无缝钢管管道安装:
1管道安装的基本要求
1.1执行建筑给水排水及采暖施工质量验收规范规定。
1.2管道安装前认真核对管道规格、材质与设计是否相符,按规定除锈、刷油,并将Байду номын сангаас内污物及锈蚀清除干净。
1.3管道支架按设计或标准图制作,支架安装应牢固,距离应符合国家施工及验收规范。
1.4管道安装原则:先大管,后小管;先主管,后支管;先上部,后下部
2.2.5管道的焊接:焊缝质量必须符合有关规定,焊缝应平滑,宽窄一致,根部焊透,无明显的凹凸缺陷及咬边现象,焊缝加强面应高出管面约2毫米,焊出坡口边缘2-3毫米。
2.2.6管道与法兰焊接时,管道应插入法兰三分之二,法兰与管道应垂直,两者的轴线重合。
a、水平管道坡度不小于0.3%。
b、焊接前应检查施焊环境,焊接安装设备、焊接材料的干燥及清理,必须符合规范及焊接操作规定。
1.5成排管道安装,直线部分相互平行,曲线部分曲率半径相等。各种管路的敷设应该遵循交叉优先原则,即“风在前,电在上,水管让”。
1.6管道安装停顿时,对敞口处进行可靠封闭,镀锌钢管采用丝堵密闭,无缝钢管采用法兰盲板密闭。
1.7水系统最低点设泄水阀,最高点设自动放气阀。
1.8阀门安装前进行耐压强度试验,试验方法和要求按规范规定进行;法兰盘焊接采用里外焊,法兰组对时螺栓方向要保持一致,紧固后螺栓外露长度等于1/2螺栓直径。
c、焊接双面焊件时,应清理并检查焊缝根部背面,清理缺陷后,方可施焊背面焊缝。规定清根的焊缝应在清根后进行外观检查后方可施焊。
d、管壁大于4mm的管道焊接前必须打坡口,坡口表面不得有夹层、裂缝、加工损伤、毛刺及焰切割熔渣等缺陷。焊接后药皮应敲干净,焊口应呈现均匀的鱼鳞状,不得有气孔、夹渣、裂纹、焊瘤等现象,咬肉长度应在规范要求内。
1.13水管穿墙、穿楼板及固定支架、活动支架形式见支架图
2管道焊接方法
2.1修口、对口
修口集中在管道出厂前加工完成,为保证焊接质量,焊接前均进行全面检查、修正,使管子端面、坡口角度、钝边、圆度等,均符合对口接头尺寸的要求,个别钢管需在现场做坡口处理时,采用气焊切割,清除熔渣后再用砂轮打磨平整。
对口操作程序为:检查接口接头尺寸→清膛→确定并调整钢管纵向焊缝错开位置→第一次管道找直→调整对口间隙尺寸→对口找平→管道拉线找直→点焊
1.9管道安装坚持先大后小、先上后下、先里后外的原则。
1.10管道穿墙、楼板处要设置套管,穿外墙装防水套管。
1.11动力管道有热伸长要求,吊杆向热膨胀的反方向偏移,滑动支架要灵活,滑托与滑槽两侧留2~3mm间隙,并留有一定的偏移量。保温管道与支架间垫防腐木托,木托厚度与保温层厚度相同。
1.12管道安装完成后,按设计要求进行水压试验。
接受交人:
2.2.3对口纵、环向焊缝的位置应符合下列规定:
a、纵向焊缝应在管道中心垂线上半圆的45°左右处;;
b、有加固的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100mm;加固环距管节的环向焊缝不应小于50mm;
c、管道任何位置不得有十字形焊缝。
2.2.4定位焊时,定位焊缝所有焊条号(或牌号)应与正式焊接相同,但焊条直径可选细一些。定位焊缝的焊接电流要选得比正式焊接时大一些,通常大10%-15%,以保证焊透。
