室内给水系统知识结构(ppt 31页)
合集下载
最全给排水基础知识及识图ppt文档
（4） 当给排水机电设备的数量超过1台时，宜进行 编号，并应有设备编号与设备名称对照表。
管路编号
给水引入（排水排出）管编号表示方法
管路编号
建筑给排水施工图的主要内容
建筑给排水施工图一般由图纸目录、主要设备材 料表、设计说明、图例、平面图、系统图（轴测图）、 施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管 道断面图、给排水节点图等。
水 箱
泄水管
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能 及时向水箱供水， 可缩小水箱的容积。 供水可靠，投资较 大，安装和维修都 比较复杂。
适用场所：室外 给水管网水压低于 或经常不能满足建 筑内部给水管网所 需水压，且室内用 水不均匀时采用。
水箱
水池
水泵
4、气压给水方式
特点：供水可靠， 气
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美 观要求较高的场所可暗装。
管道的连接方式
1、螺纹连接（丝接）——主要适用于钢管、塑料管； 2、焊接连接——主要适用于钢管； 3、法兰连接——主要适用于钢管、铸铁管； 4、胶水粘接——主要适用于塑料管； 5、热熔连接——主要适用于PPR管、PE管； 6、电熔连接——主要适用于PE管； 7、承插连接——主要适用有铸铁管； 8、卡箍连接——主要适用于钢管（一般用于消防系统）； 9、压接连接——主要用于薄壁不锈钢管。
螺纹连接
焊接连接
法兰连接
胶水粘接
热熔连接
电熔连接
承插连接
卡箍连接
压接连接
常用材料
黑铁管 焊接钢管 （有缝钢管） 白铁管（镀锌钢管）
钢管 无缝钢管
螺旋钢管 （公称直径、规格、理论重量计算公式）
管路编号
给水引入（排水排出）管编号表示方法
管路编号
建筑给排水施工图的主要内容
建筑给排水施工图一般由图纸目录、主要设备材 料表、设计说明、图例、平面图、系统图（轴测图）、 施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管 道断面图、给排水节点图等。
水 箱
泄水管
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能 及时向水箱供水， 可缩小水箱的容积。 供水可靠，投资较 大，安装和维修都 比较复杂。
适用场所：室外 给水管网水压低于 或经常不能满足建 筑内部给水管网所 需水压，且室内用 水不均匀时采用。
水箱
水池
水泵
4、气压给水方式
特点：供水可靠， 气
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美 观要求较高的场所可暗装。
管道的连接方式
1、螺纹连接（丝接）——主要适用于钢管、塑料管； 2、焊接连接——主要适用于钢管； 3、法兰连接——主要适用于钢管、铸铁管； 4、胶水粘接——主要适用于塑料管； 5、热熔连接——主要适用于PPR管、PE管； 6、电熔连接——主要适用于PE管； 7、承插连接——主要适用有铸铁管； 8、卡箍连接——主要适用于钢管（一般用于消防系统）； 9、压接连接——主要用于薄壁不锈钢管。
螺纹连接
焊接连接
法兰连接
胶水粘接
热熔连接
电熔连接
承插连接
卡箍连接
压接连接
常用材料
黑铁管 焊接钢管 （有缝钢管） 白铁管（镀锌钢管）
钢管 无缝钢管
螺旋钢管 （公称直径、规格、理论重量计算公式）

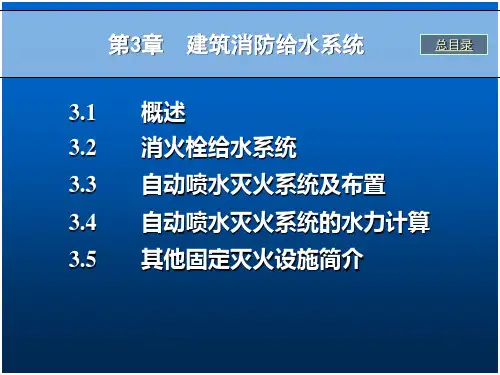

第3章 室内消防给水系统精品PPT课件
20
10
15 15
15
建筑物体积V(m3)
3000＜ 5000＜ V≤5000 V≤20000
20
25
20
25
10
15
25
25
25
25
10
15
15
20
30
40
15
20
20
25
20
25
20
25
20000＜ V≤50000
30 30 15 — 35 15 25
45
25
30 —
—
V＞ 50000
35 40 20 — 45 20 30
2
65
40.0＜N≤50.0
3
75
50.0＜N≤60.0
3
85
60.0＜N≤70.0
3
90
70.0＜N≤80.0
3
95
80.0＜N≤100.0
3
100
第3章 建筑消防给水系统
总目录
表2 工厂、仓库、堆场、储罐（区）和民用建筑
在同一时间内的火灾次数
名称
基地 面积 (ha)
附有居住 同一时间内
区人数 的火灾次数
高层建筑与低层建筑的高度分界线：24m 超高层建筑与高层建筑的高度分界线：100m
第3章 建筑消防给水系统
总目录
建筑高度的计算：
当为坡屋面时，应为建筑物室外设计地面到其檐口的高度；
当为平屋面（包括有女儿墙的平屋面）时，应为建筑物室外设 计地面到其屋面面层的高度；
当同一座建筑物有多种屋面形式时，建筑高度应按上述方法分 别计算后取其中最大值。
局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、 电梯机房、排风和排烟机房以及楼梯出口小间等，可不计入建 筑高度内。
10
15 15
15
建筑物体积V(m3)
3000＜ 5000＜ V≤5000 V≤20000
20
25
20
25
10
15
25
25
25
25
10
15
15
20
30
40
15
20
20
25
20
25
20
25
20000＜ V≤50000
30 30 15 — 35 15 25
45
25
30 —
—
V＞ 50000
35 40 20 — 45 20 30
2
65
40.0＜N≤50.0
3
75
50.0＜N≤60.0
3
85
60.0＜N≤70.0
3
90
70.0＜N≤80.0
3
95
80.0＜N≤100.0
3
100
第3章 建筑消防给水系统
总目录
表2 工厂、仓库、堆场、储罐（区）和民用建筑
在同一时间内的火灾次数
名称
基地 面积 (ha)
附有居住 同一时间内
区人数 的火灾次数
高层建筑与低层建筑的高度分界线：24m 超高层建筑与高层建筑的高度分界线：100m
第3章 建筑消防给水系统
总目录
建筑高度的计算：
当为坡屋面时，应为建筑物室外设计地面到其檐口的高度；
当为平屋面（包括有女儿墙的平屋面）时，应为建筑物室外设 计地面到其屋面面层的高度；
当同一座建筑物有多种屋面形式时，建筑高度应按上述方法分 别计算后取其中最大值。
局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、 电梯机房、排风和排烟机房以及楼梯出口小间等，可不计入建 筑高度内。

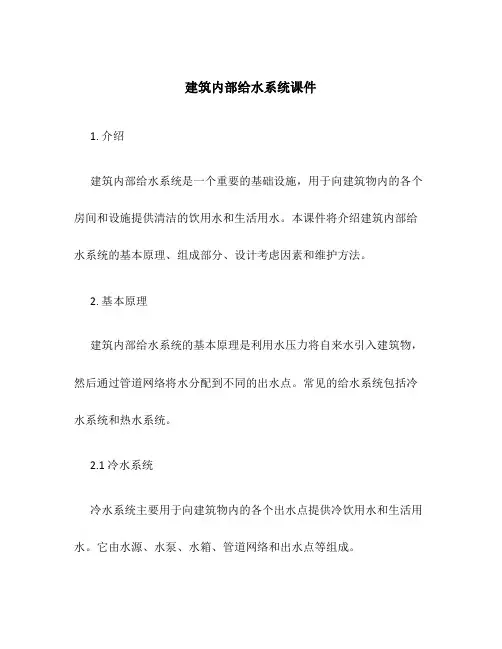

建筑内部给水系统课件
建筑内部给水系统课件1. 介绍建筑内部给水系统是一个重要的基础设施，用于向建筑物内的各个房间和设施提供清洁的饮用水和生活用水。
本课件将介绍建筑内部给水系统的基本原理、组成部分、设计考虑因素和维护方法。
2. 基本原理建筑内部给水系统的基本原理是利用水压力将自来水引入建筑物，然后通过管道网络将水分配到不同的出水点。
常见的给水系统包括冷水系统和热水系统。
2.1 冷水系统冷水系统主要用于向建筑物内的各个出水点提供冷饮用水和生活用水。
它由水源、水泵、水箱、管道网络和出水点等组成。
2.2 热水系统热水系统主要用于向建筑物内的各个出水点提供热饮用水和生活用水。
它由水源、热水锅炉、暖气设备、管道网络和出水点等组成。
3. 组成部分建筑内部给水系统主要由以下组成部分构成：3.1 水源水源可以是自来水供应系统或水井，根据建筑物的位置和需求而定。
3.2 水泵水泵用于提升水源的压力，以保证水能够顺利流动到各个出水点。
3.3 水箱水箱用于储存水源，以平衡供水需求和供水压力。
管道网络是建筑内部给水系统的主要部分，它将水源从水泵输送到各个出水点。
3.5 出水点出水点是指建筑物内需要用水的设施，如洗手间、厨房、浴室等。
4. 设计考虑因素设计一个有效可靠的建筑内部给水系统需要考虑以下因素：4.1 用水量根据建筑物的用途和使用人数，合理估计和计划用水量，以保证系统能够满足需求。
4.2 管道尺寸根据用水量和水流速度的要求，选择合适的管道尺寸，以保证顺畅的水流和压力。
选择适用于给水系统的管道材料，如铜管、塑料管等，以确保水质安全和持久性。
4.4 水泵选择根据建筑物的高度和用水点的分布，选择合适的水泵类型和功率，保证足够的供水压力。
4.5 安全阀和压力控制装置安装安全阀和压力控制装置，以防止给水系统出现过高的压力，保护系统的安全和可靠性。
5. 维护方法良好的维护可以延长建筑内部给水系统的使用寿命并确保水质安全。
5.1 定期巡视定期巡视给水系统的设备和管道，检查是否有漏水、堵塞等问题，并及时修复。
建筑内部给水系统给水方式介绍(30张)PPT
设水箱的给水方式（2）
优点：横干管设在底部， 充分利用外网水 压，可简化防冻、 防漏措施。
缺点：水箱水用尽，用水 器具水压会受到外 网压力影响。
水箱
泄水管 止回阀 水表
（二）依靠水泵升压给水方式
１．设水泵的给水方式
适用：室外给水管网的水压经常不足时采用。
建筑内用水量大且较均匀时，可用恒速水泵供水； 建筑内用水不均匀时，宜采用一台或多台水泵变速运行 供水，以提高水泵的工作效率。
给水系统竖向分区压力值的确定因素：材料设备承压能力、 建筑物的使用要求、维修管理能力等。
分区给水方式
特点：可以充分利用 外网压力，供 水安全，但投 资较大，维护 复杂。
适用场所：供水压力 只能满足 建筑下层 供水要求 时采用。
高层建筑生活给水系统应竖向分区，竖向分区应符合下 列要求： (１)各分区最低卫生器具配水点处静水压不宜大于0.45MPa， 特殊情况下不宜大于0.55MPa； (２)水压大于0.35MPa的入户管(或配水横管)，宜设减压或 调压设施; (３)各分区最不利配水点的水压，应满足用水水压要求。
安全阀
控制器
压力信号
液
位
信
排气阀 气压水罐
号 器
补气装置
阀门
止回阀 水泵
阀门
气压水罐供水方式
４．分区供水的给水方式
高层建筑应采用竖向分区供水方式。 原卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。 因高层建筑内所需的水压较大。
主要 避免用水器具处产生过大的静水头。造成管道及附件漏 目的 水、损坏、低层出流量大、产生噪音等。
建 筑 内 部 给 水系统 给水方 式介绍 (30张) PPT完美 版
并 联 分 区
建筑给水系统PPT课件
给水系统中设气压水 罐，利用罐内气体的可压 缩性形成所需的调节容积， 利用水泵加压满足用水点 水压要求。目前气压给水 方式主要用于高层建筑的 消防系统稳压。
建筑给排水工程
5.1 室内给水系统
(6) 分区给水方式 采用分区给水方式的一般情况： a
只能满足建筑物下层供水要求，不能满足上层需要时， 宜将低层和上层分区供水。
生产给水系统指供给生产车间的生产用水，主要有 生产设备冷却水、原材料与产品洗涤水、锅炉用水和产 品与原料本身用水等。
建筑给排水工程
5.1 室内给水系统
（3） 消防给水系统 消防给水系统指供给建筑物内消火栓及其他消防装
置的用水。消防用水对水质要求不高，但必须满足防火 规范所要求的水量和水压。 （4） 联合给水系统
建筑给排水工程
5.2 室内热水供应系统
1、热水供应系统的组成
一个完整的热水供应系统是 由加热设备、热媒管道、热 水输配与循环管道、配水龙 头或用水设备、热水箱以及 水泵等组成的。
建筑给排水工程
5.2 室内热水供应系统
2、热水供应系统的分类 室内热水供应系统的任务是将冷水在加热设备内加
热，用管网输送到各用水点，满足人们生活、生产的需 要。
b 大且集中时，如设有大中型洗衣房、公共澡堂、游泳池 、酒店、餐馆等，应对低层与上层部分进行分区供水。
建筑给排水工程
5.1 室内给水系统
c 水压力太大，故必须分区供水。
设气压罐的分区给水
不设气压罐的分区给水
建筑给排水工程
5.1 室内给水系统
(7) 分质给水方式
按不同用户所需的水质 不同，分别设置独立的给水系 统。
工程上常用的给水方式有以下几种： （1） 直接给水方式
建筑给排水工程
5.1 室内给水系统
(6) 分区给水方式 采用分区给水方式的一般情况： a
只能满足建筑物下层供水要求，不能满足上层需要时， 宜将低层和上层分区供水。
生产给水系统指供给生产车间的生产用水，主要有 生产设备冷却水、原材料与产品洗涤水、锅炉用水和产 品与原料本身用水等。
建筑给排水工程
5.1 室内给水系统
（3） 消防给水系统 消防给水系统指供给建筑物内消火栓及其他消防装
置的用水。消防用水对水质要求不高，但必须满足防火 规范所要求的水量和水压。 （4） 联合给水系统
建筑给排水工程
5.2 室内热水供应系统
1、热水供应系统的组成
一个完整的热水供应系统是 由加热设备、热媒管道、热 水输配与循环管道、配水龙 头或用水设备、热水箱以及 水泵等组成的。
建筑给排水工程
5.2 室内热水供应系统
2、热水供应系统的分类 室内热水供应系统的任务是将冷水在加热设备内加
热，用管网输送到各用水点，满足人们生活、生产的需 要。
b 大且集中时，如设有大中型洗衣房、公共澡堂、游泳池 、酒店、餐馆等，应对低层与上层部分进行分区供水。
建筑给排水工程
5.1 室内给水系统
c 水压力太大，故必须分区供水。
设气压罐的分区给水
不设气压罐的分区给水
建筑给排水工程
5.1 室内给水系统
(7) 分质给水方式
按不同用户所需的水质 不同，分别设置独立的给水系 统。
工程上常用的给水方式有以下几种： （1） 直接给水方式
建筑内部给水系统的分类与组成 ppt课件
给水管道的布置要 求
引入管布置
用水点分布不均匀时，宜从建筑物用水量最大处和不
允许断水处引入；用水点分布均匀时，从建筑中间引
入。 条数：一般1条，当不允许断水或消火拴个数大于10个
时，2条；且从建筑不同侧引入，同侧引入时，间距大
于10m。
水表节点布置
29
ppt课件
引入管平面布置图
室 外 给 水 管 网 水表 引入管 立 管 立 管 引入管 水表 室 外 给 水 管 网
1-阀门井；2-引 入管；3-闸阀； 4-水表；5-水泵； 6-止回阀；7-干 管；8-支管；9浴盆；10-立管； 11-水龙头；12淋浴器；13-洗 脸盆；14-大便
17 16 18
19
9
13
14
15
器；15-洗涤盆； 16-水箱；17-进 水管；18-出水 管；19-消火栓 ；A-进入贮水 池；B-来自贮
池（箱）的材质、衬砌材料、内壁涂料应采用不污染水质的材料。 水池（箱）必须有盖并密封；人孔应有密封盖并加锁；水池透气管不得 进入其他房间。 进出水管布置应在水池的不同侧，以避免水流短路，必要时应设导流装 置。 通气管、溢流管应装防虫网罩，严禁通气管与排水系统通气管和风道相 连。 溢水管、泄水管不得与排水系统直接相连。不小于0.2m的空气隔断。
15
ppt课件
水泵水箱联合供水 方式图
特点 水泵能及时向水
水箱
箱供水，可缩小水箱
的容积。供水可靠， 投资较大，安装和维 修都比较复杂。 适用场所 室外给水管网水 压低于或经常不能满 足建筑内部给水管网
16
ppt课件
水池 水泵
5.分区供水方式
水 箱
特点
1314室内给水系统的分类与组成ppt课件
1.3.2 室内给水系统的组成
室内给水系统通常由以下几个基本 部分组成
引入管 、水表节点 、室内管道 、 用水设备 、给水附件 、升压设备 、贮 水和水量调节构筑物、室内消防设备
建 筑 给 水 系 统 的 组 成
室内给水管 线和市政给 水管网连接
的管段
消防设备
水表节点 1 水表 2 阀门
3 泄水装置
1.4.1 室内给水系统所需水压
室内给水系统所需水压
H H 1H 2H 3H 4
H——室内给水系统所需的水压， m；
H1——最不利配水点与室外引入 管起端之间的静压差 ， m；
H2 ——计算管路的水头损失，m； H3——水流通过水表的水头损失，
m； H4——最不利配水点的流出水头，
1.4.1 室内给水系统所需水压
水泵、水箱联合给水方式
适用条件：当室外给水管 网中压力低于或周期性低 于建筑内部给水管网所需 水压，而且建筑内部用水 量又很不均匀时
优点：这种方式技术上合 理、供水可靠，虽然初期 费用较高，但其长期效果 是经济的
缺陷：安装麻烦、增加结 构荷载、有震动与噪音干 扰
气压罐给水方式
适用于室外管网的水压经 常性不足，不宜设置高位 水箱的建筑。
给水附件：阀门、仪表、水龙头
水量不足 贮水设备
用水设备 在管道末端
水压不够 升压设备
室内管道 1干管 2立管 3支管
1.4 室内生活给水系统所需水压 及给水方式
1.4.1室内给水系统所需水压
室内给水系统的压力，必须保证 将需要的水输送到建筑物内最不利配 水点〔通常为距引入管起端最高最远 点〕的配水龙头或用水设备处，并保 证有足够的流出水头。
1.4.4高层建筑的室内给水方式
最全给排水基础知识及识图课件
适用场所：水量、水 压在一天内均能满足用 水要求的用水场 所。
水平干管 泄水管
最全给排水基础知识及识图
7
2、设水箱的给水方式
特点：供水可靠，系统 简单，投资省，可充分 利用外网水压。缺点是 增加了建筑物的荷载， 容易产生二次污染。 适用场所：供水水压、 水量周期性不足时采用
水 箱
泄水管
最全给排水基础知识及识图
给排水工程 基础知识及识图方法
最全给排水基础知识及识图
1
一、基础知识 二、识图方法
内容
最全给排水基础知识及识图
2
一、基础知识
1、室内给排水系统的组成 2、室内给水系统的给水方式 3、管道的敷设方式 4、管道的连接方式 5、常用材料
最全给排水基础知识及识图
3
室内给排水系统的组成
生活给水系统 室内给水系统 生产给水系统
最全给排水基础知识及识图
17
螺纹连接
最全给排水基础知识及识图
18
焊接连接
最全给排水基础知识及识图
19
法兰连接
最全给排水基础知识及识图
20
胶水粘接
最全给排水基础知识及识图
21
热熔连接
最全给排水基础知识及识图
22
电熔连接
最全给排水基础知识及识图
23
承插连接
最全给排水基础知识及识图
24
卡箍连接
8
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能及时 向水箱供水，可缩 小水箱的容积。供 水可靠，投资较大， 安装和维修都比较 复杂。
适用场所：室外给 水管网水压低于或 经常不能满足建筑 内部给水管网所需 水压，且室内用水 不均匀时采用。
水箱
室内给水工程-PPT课件
• (3)铜管 • 铜管可以有效的防止卫生洁具被污染，且光亮美 观、豪华气派。目前其连接配件、阀门等也配套 产出。在我国应用几十年的过程中，证实其效果 好，但由于管材造价高，现在多在宾馆等较高级 的建筑中采用。
• (4)复合管 • 复合管包括钢塑复合管和铝塑复合管等多种类型。 • 钢塑复合管分衬塑和涂塑两大系列。第一系列为衬塑的钢塑 复合管兼有钢材强度高和塑料耐腐蚀的优点，但需在工厂预 制，不宜在施工现场切割。第二系列为涂塑钢管，系将高分 子粒末均匀地涂敷在金属表面经固化或塑化后，在金属表面 形成一层光滑、致密的塑料涂层，它也具备第一系列的优点。 • 铝塑复合管内外壁均为聚乙烯，中间以铝合金为骨架，该种 管材具有重量轻、耐压强度好，输送流体阻力小，耐化学腐 蚀性强，接口少、安装方便、耐热、可挠曲、美观等优点， 是一种可用于给水、排水、供暖、煤气等方面的多种用途管 材。目前规格为DN15～40mm，在建筑给水范围可用于给 水分支管。
• (5)给水附件 • 用于管道系统中调节水量、水压，控制水流方向， 以及关断水流，便于管道、仪表和调和设备检修的 各类阀门，如截止阀、止回阀、闸阀等。 • (6)加压和贮水设备 • 在室外给水管网水量、压力不足或室内对安全供水、 水压稳定有要求时，需在给水系统中设置水泵、气 压给水设备和水池、水箱等各种加压、贮水设备。 • (7)给水局部处理设施
• 2. 组成 • 一般情况下室内给水系统由下列各部分组 成，如图2.12所示。 • (1)引入管 • 对一幢单独建筑物而言，引入管是穿过建 筑物承重墙或基础，自室外给水管将水引 入室内给水管网的管段，也称进户管。对 于一个工厂、一个建筑群体、一个学校区， 引入管是指总进水管。
图2.12 室内给水系统
• (2)水表节点 • 水表节点是指引入管上装设的水表及其前后设置的 阀门、泄水装置的总称。阀门用以修理和拆换水表 时关闭管网；泄水装置主要用于系统检修时放空管 网、检测水表精度及测定进户点压力值。为了使水 流平稳流经水表，确保其计量准确，在水表前后应 有符合产品标准规定的直线管段。
相关主题
