稳压二极管原理及故障
稳压二极管详解
稳压二极管详解稳压二极管是一个常用的电子器件，用于稳定电压。
它具有正向导通和反向截止的特性，可以在一定的电压范围内保持稳定输出电压。
一、稳压二极管的原理稳压二极管的原理是利用反向截止特性来实现稳定输出电压。
当输入电压超过稳压二极管的额定电压时，稳压二极管开始导通，将多余的电压通过自身消耗掉，使输出电压保持稳定。
当输入电压低于稳压二极管的额定电压时，稳压二极管处于反向截止状态，不导通电流，输出电压保持不变。
二、稳压二极管的特性1. 稳压范围：稳压二极管的稳压范围是指在额定电流下，输入电压的变动范围。
稳压二极管的稳压范围越大，其稳定输出电压的能力越强。
2. 稳定性：稳压二极管的稳定性是指在额定电流下，输出电压的波动范围。
稳压二极管的稳定性越好，其输出电压的波动越小。
3. 温度系数：稳压二极管的温度系数是指输出电压随温度变化的比例关系。
温度系数越小，稳压二极管的稳定性越好。
三、稳压二极管的应用1. 电源稳压：稳压二极管可以用于电源电路中，保持输出电压的稳定性，提供稳定的电源供给。
2. 电子设备保护：稳压二极管可以用于电子设备中的电压保护回路，当输入电压超过设定值时，稳压二极管开始导通，保护电子设备不受过高电压的损害。
3. 模拟电路调节：稳压二极管可以用于模拟电路中，通过调节稳压二极管的额定电压，实现对模拟信号的调节。
四、稳压二极管的选型选择合适的稳压二极管需要考虑以下几个因素：1. 额定电压：根据应用的需要，选择合适的额定电压。
额定电压应略高于所需的稳定输出电压。
2. 稳定性：根据应用的需求，选择稳定性较好的稳压二极管。
可以通过查阅厂家提供的规格书来了解稳压二极管的稳定性参数。
3. 温度系数：根据应用环境的温度变化情况，选择温度系数较小的稳压二极管。
温度系数越小，稳压二极管的稳定性越好。
五、常见的稳压二极管常见的稳压二极管有Zener二极管和三端稳压二极管。
1. Zener二极管：Zener二极管是一种特殊的稳压二极管，具有较高的稳定性和较大的稳压范围。
简述稳压二极管的稳压原理
简述稳压二极管的稳压原理稳压二极管是一种常用的电子元件，用于稳定电压并保持电路中的电压恒定。
它通过利用二极管的特性来实现电压稳定。
稳压二极管通常由硅材料或砷化镓材料制成，其中最常见的是硅稳压二极管。
本文将简要介绍稳压二极管的稳压原理。
稳压二极管的稳压原理是基于其反向击穿电压的特性。
反向击穿电压是指当反向电压超过稳压二极管的额定值时，二极管将开始导通，从而阻止进一步增加反向电压。
稳压二极管通常具有非常高的阻抗，因此在正向工作区域时，电流非常小，可以忽略不计。
但是，一旦反向电压超过稳压二极管的额定值，电流会迅速增加，使二极管处于导通状态。
稳压二极管的稳压原理可以通过一个简单的示例来说明。
假设我们有一个电路，电源的电压波动范围为10V到15V，我们想要在电路中保持一个恒定的电压，例如12V。
我们可以将稳压二极管连接在电路中，使其工作在反向击穿电压为12V的范围内。
当电源电压低于12V时，稳压二极管处于截止状态，没有电流通过。
当电源电压高于12V时，稳压二极管开始导通，阻止电流继续增加，从而保持电路中的电压稳定在12V。
稳压二极管的稳压原理可以进一步解释为，当电源电压超过稳压二极管的反向击穿电压时，二极管开始导通，形成一个低阻抗通路，使过多的电流通过。
这样，稳压二极管会吸收多余的电流，将其转化为热能，从而保持电路中的电压稳定。
稳压二极管的稳压原理还可以通过Zener二极管的IV特性曲线来解释。
Zener二极管是一种特殊的稳压二极管，其工作在反向击穿电压范围内。
在这个范围内，Zener二极管的IV特性曲线近似为一条直线，即使电流变化很大，电压也保持稳定。
这是因为Zener二极管的结构使得它具有特殊的电压响应特性，可以有效地稳定电压。
总结起来，稳压二极管的稳压原理是通过利用反向击穿电压的特性，在电路中保持恒定的电压。
当电源电压超过稳压二极管的反向击穿电压时，二极管开始导通，吸收多余的电流，将其转化为热能，从而保持电路中的电压稳定。
稳压二极管的工作原理
稳压二极管的工作原理
稳压二极管，又称为Zener二极管或稳压管，是一种特殊类型
的二极管。
它的主要功能是在电路中提供一个稳定的电压，实现电压的稳定输出。
稳压二极管的工作原理如下：
1. 倒偏结构：稳压二极管在正向电压下和普通二极管一样，处于导通状态。
但当反向电压超过其额定的击穿电压时，就会进入倒偏结构。
2. 击穿电压：稳压二极管的击穿电压是指反向电压大到足以击穿二极管的 pn 结，使其形成一个稳定的反向电流。
这个击穿
电压是通过在制造过程中调整二极管材料或掺杂量来实现的。
3. 反向电流特性：一旦稳压二极管处于倒偏结构，并且反向电压大于击穿电压，二极管会形成一个稳定的反向电流。
这是因为二极管的 pn 结在击穿状态下，其电阻呈负温度系数，即电
流越大，电阻越小。
这使得二极管能够始终维持一个相对稳定的电压。
4. 稳定电压输出：稳压二极管在倒偏结构下工作时，具有稳定的电压输出特性。
一般情况下，当输入电压超过稳压二极管的击穿电压时，稳压二极管将会始终保持其额定的稳定电压输出，而不会随输入电压的变化而变化。
这使得稳压二极管在电路中扮演了稳定电压的角色。
总之，稳压二极管通过在倒偏结构下形成击穿状态，并维持一个相对稳定的反向电流，从而实现了稳定的电压输出。
这种工
作原理使得稳压二极管在各种应用中都能提供有效的电压稳定功能。
稳压二极管的工作原理

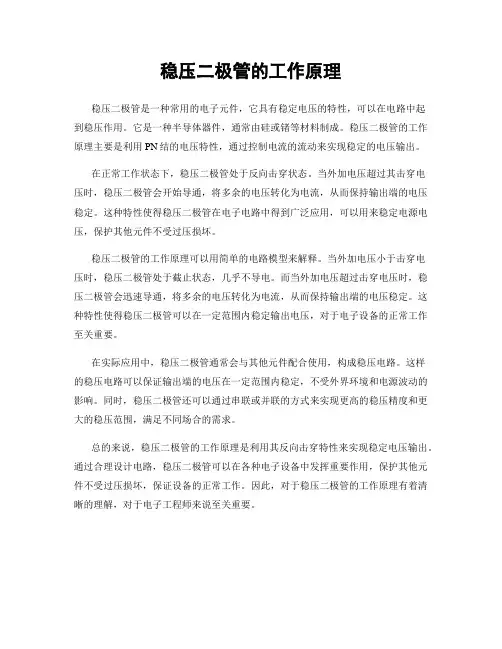

稳压二极管的工作原理
稳压二极管是一种常用的电子元件，它具有稳定电压的特性，可以在电路中起
到稳压作用。
它是一种半导体器件，通常由硅或锗等材料制成。
稳压二极管的工作原理主要是利用PN结的电压特性，通过控制电流的流动来实现稳定的电压输出。
在正常工作状态下，稳压二极管处于反向击穿状态。
当外加电压超过其击穿电
压时，稳压二极管会开始导通，将多余的电压转化为电流，从而保持输出端的电压稳定。
这种特性使得稳压二极管在电子电路中得到广泛应用，可以用来稳定电源电压，保护其他元件不受过压损坏。
稳压二极管的工作原理可以用简单的电路模型来解释。
当外加电压小于击穿电
压时，稳压二极管处于截止状态，几乎不导电。
而当外加电压超过击穿电压时，稳压二极管会迅速导通，将多余的电压转化为电流，从而保持输出端的电压稳定。
这种特性使得稳压二极管可以在一定范围内稳定输出电压，对于电子设备的正常工作至关重要。
在实际应用中，稳压二极管通常会与其他元件配合使用，构成稳压电路。
这样
的稳压电路可以保证输出端的电压在一定范围内稳定，不受外界环境和电源波动的影响。
同时，稳压二极管还可以通过串联或并联的方式来实现更高的稳压精度和更大的稳压范围，满足不同场合的需求。
总的来说，稳压二极管的工作原理是利用其反向击穿特性来实现稳定电压输出。
通过合理设计电路，稳压二极管可以在各种电子设备中发挥重要作用，保护其他元件不受过压损坏，保证设备的正常工作。
因此，对于稳压二极管的工作原理有着清晰的理解，对于电子工程师来说至关重要。

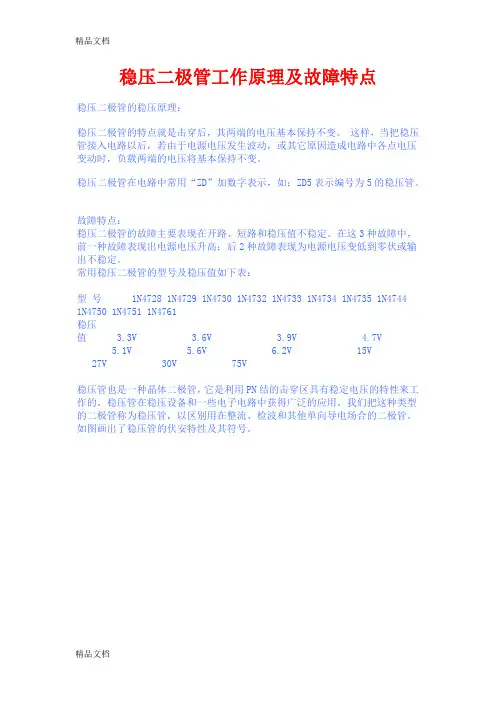

(整理)稳压二极管工作原理及故障特点
稳压二极管工作原理及故障特点稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N47441N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V5.1V 5.6V6.2V 15V27V 30V 75V稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。
对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz 稳压管工作时的参考电流值。
它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。
通常工作电流越大，动态电阻越小，稳压性能越好。
(4)电压温度系数它是用来说明稳定电压值受温度变化影响的系数。
不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。
稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。
简述稳压二极管的工作原理
简述稳压二极管的工作原理稳压二极管是一种重要的半导体器件，它用来调节和稳定电源电压。
它可以将一个不稳定的电压变为稳定的电压，以保障设备的正常工作。
稳压二极管的工作原理是：它的输入电压超出它的电压阈值，会引起它内部的晶体管发射极阈值电压，进而产生一个从它的集电极到发射极的倒置电流，这就是稳压二极管的原理。
稳压二极管的原理图如下：在正常工作状态下，稳压二极管的输入电压为Vin，Vin小于Vz，此时电流从漏极流过，负载电压为Vout，Vout小于Vin;当Vin大于Vz时，此时晶体管就会导通，产生一个从收发极到集电极的反向电流，再加上与电源中的正向电流，使Vout 达到Vin。
稳压二极管的参数，如封装型号、主要参数、工作电压、工作电流、静态损耗等，均有严格的要求。
一般来讲，应根据负载的工作电压和电流值，在不超过机器整体负荷的前提下，选择合适的型号稳压二极管。
稳压二极管的工作稳定性要求高，一般要求其输出电压的波动范围控制在±1.5～2V以内。
用稳压二极管改变电源稳压，可以减少电路中电容器和变频器的使用，降低系统设计和制作成本，降低故障风险。
稳压二极管的应用非常广泛，它可以用于个人电脑、电冰箱、电视等家用电器的电源电压调节，也可以用于电池组的充电控制，还可以用于汽车起动器的调节等。
综上所述，稳压二极管是一种重要的半导体器件，其工作原理是：当输入电压大于它内部设定阈值时，晶体管就会导通，产生一个从发射极到接收极的反向电流，使负载电压与输入电压接近，从而稳定电源电压，以便设备的正常工作。
稳压二极管非常实用，可用于家用电器、电池组充电控制、汽车起动器调节等多个领域的应用，但是稳压二极管的参数设计以及工作稳定性要求都非常严格，因此在选择和使用稳压二极管时，必须慎重考虑，以保障其正常使用。
硅稳压二极管稳压电路的工作原理
硅稳压二极管稳压电路的工作原理
硅稳压二极管（也称为稳压二极管或Zener二极管）是一种特
殊的二极管，它能够在特定电压下保持稳定的反向电压。
稳压电路通过将硅稳压二极管连接在逆向偏置模式下来实现稳压功能。
工作原理如下：
1. 硅稳压二极管具有一个固定的突破电压，称为稳定电压Vz。
当反向电压超过稳定电压时，硅稳压二极管开始导通电流。
2. 稳压电路将正极连接到稳压二极管的正向端，负极连接到稳压二极管的反向端。
这样当电路中的电压超过稳定电压时，稳压二极管开始导通，形成一条绕过负载的反向通路，以保持负载端的电压稳定。
3. 负载连接在稳压二极管的反向端，通过稳压二极管提供稳定的电压。
当电流流过负载时，稳压二极管将自动调整电流以保持负载端的电压不变。
总的来说，硅稳压二极管稳压电路通过将稳压二极管连接在反向偏置模式下，利用其特殊的电压-电流特性来实现对负载端
电压的稳定控制。
稳压二极管原理
稳压二极管原理稳压二极管，又称稳压管或稳压二极管，是一种专门用于稳压电压的半导体器件。
它的主要作用是在电路中提供一个稳定的电压输出，不受输入电压波动的影响。
稳压二极管原理是通过利用PN结的特性，将电压稳定在一个固定的值，从而保证电路中其他元件正常工作。
本文将详细介绍稳压二极管的原理和工作方式。
稳压二极管的原理是基于PN结的反向击穿特性。
当稳压二极管处于反向工作状态时，当反向电压达到一定值时，PN结会出现击穿现象，电流急剧增加，从而使稳压二极管的电压保持在一个固定的值。
这种特性使得稳压二极管成为一种非常重要的电子元件，广泛应用于各种电子设备和电路中。
稳压二极管的工作原理可以简单地用一个电压-电流特性曲线来描述。
在正常工作状态下，稳压二极管的电压基本保持不变，而当输入电压发生波动时，稳压二极管会根据其特性曲线自动调整，保持输出电压稳定。
这种自动调节的特性使得稳压二极管成为一种非常有效的稳压器件。
稳压二极管的原理还可以通过其工作方式来理解。
当输入电压增加时，稳压二极管会自动调整其电流，以保持输出电压不变。
而当输入电压减小时，稳压二极管同样会自动调整，以保持输出电压稳定。
这种自动调节的特性使得稳压二极管在电子设备中起着非常重要的作用，可以保护其他元件不受电压波动的影响。
总之，稳压二极管的原理是基于PN结的反向击穿特性，通过自动调节电流来保持输出电压稳定。
它在各种电子设备和电路中都有着重要的应用，可以保护其他元件不受电压波动的影响，保证电路的正常工作。
稳压二极管的原理和工作方式对于理解和设计电子电路都具有重要意义，是电子工程领域中不可或缺的一部分。
稳压二极管的工作原理
稳压二极管的工作原理
稳压二极管是一种常用于电子电路中的电子器件，用于稳定电压或电流的输出。
它采用了基于二极管的特性，在一定范围内保持输出电压或电流的稳定性。
稳压二极管的工作原理通过以下几个步骤来实现：
1. 基础二极管特性：稳压二极管的工作原理基于普通的二极管工作方式。
普通二极管的特性是，在正向偏置时，二极管会具有一个较低的电压降，而在反向偏置时，二极管会阻止电流通过。
2. 反向击穿电压：稳压二极管通常会特别设计，以具备较高的反向击穿电压。
当反向电压达到击穿电压时，稳压二极管会开始导通，维持一个相对稳定的电压。
3. 稳定电压输出：当稳压二极管开始导通时，它可以在一定程度上稳定输出电压。
这是通过保持反向电压不变来实现的。
通常，稳压二极管的反向电压被限制在较低的范围内，使得输出电压始终保持在某个设定值。
需要注意的是，稳压二极管并不是完全理想的稳压器件。
它在工作过程中会产生一定的温度漂移和输出电压的变化。
因此，在一些精确的应用中，可能需要使用更为精密的稳压器件，如稳压集成电路（IC）。
总结一下，稳压二极管通过利用二极管的特性，在一定范围内
维持输出电压的稳定性。
它适用于一些相对简单的稳压需求，但并不适用于精确的稳压需求。
稳压二极管稳压原理
稳压二极管稳压原理
稳压二极管是一种常用的电子元件，它能够在电路中起到稳压作用，保护其他
元件不受电压波动的影响。
稳压二极管的稳压原理是通过其特殊的电压-电流特性
来实现的。
下面我们将详细介绍稳压二极管的稳压原理。
首先，稳压二极管是一种具有负电阻特性的元件。
在其正向工作区域，稳压二
极管的电流随着电压的增加而增加，这是一般二极管所不具备的特性。
当电压超过稳压二极管的稳定电压时，稳压二极管将进入负电阻区域，电流将急剧增加，从而将电压稳定在稳定电压值。
其次，稳压二极管还具有温度补偿特性。
在温度变化时，一般的二极管电压会
发生较大的变化，而稳压二极管能够通过内部的温度补偿电路来抵消温度变化对电压稳定性的影响，使其稳定在设定的稳定电压值。
此外，稳压二极管还能够快速响应电压变化。
当电路中的电压发生突然变化时，稳压二极管能够迅速调整自身的电流，将电压稳定在设定的稳定电压值，从而保护其他元件不受电压波动的影响。
总之，稳压二极管的稳压原理是通过其特殊的电压-电流特性、温度补偿特性
和快速响应特性来实现的。
它能够在电路中起到稳压作用，保护其他元件不受电压波动的影响，是一种非常重要的电子元件。
希望通过本文的介绍，读者能够对稳压二极管的稳压原理有一个更加深入的了解，从而在实际应用中能够更加灵活地运用稳压二极管，提高电路的稳定性和可靠性。
稳压二极管工作原理及故障特点
稳压二极管工作原理及故障特点电子元件基础知识2009-09-28 18:25:27 阅读2029 评论0 字号：大中小订阅稳压二极管工作原理及故障特点稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V 稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
稳压二极管的作用及工作原理稳压二极管工作原理一种用于稳定电压的单伪结二极管。
它的伏安特性，电路符号如图所示。
结构同整流二极管。
加在稳压二极管的反向电压增加到一定数值时，将可能有大量载流子隧穿伪结的位垒，形成大的反向电流，此时电压基本不变，称为隧道击穿。
当反向电压比较高时，在位垒区内将可能产生大量载流子，受强电场作用形成大的反向电流，而电压亦基本不变，为雪崩击穿。
因此，反向电压临近击穿电压时，反向电流迅速增加，而反向电压几乎不变。
这个近似不变的电压称为齐纳电压（隧道击穿）或雪崩电压（雪崩击穿）。
稳压二极管的主要参数1.Vz—稳定电压。
稳压二极管原理及故障
稳压二极管原理及故障分析稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号1N47281N47291N47301N47321N47331N47341N47351N4744 1N47501N47511N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V1 5V27V30V75V稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。
对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz稳压管工作时的参考电流值。
它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。
通常工作电流越大，动态电阻越小，稳压性能越好。
(4)电压温度系数它是用来说明稳定电压值受温度变化影响的系数。
不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。
稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。
在要求高的场合，可以用两个温度系数相反的管子串联进行补偿(如2DW7)。
稳压二极管工作状态
稳压二极管工作状态稳压二极管是一种常见的电子元件，它在电路中被用来稳定电压。
稳压二极管的工作状态对于电路的稳定性和性能至关重要。
本文将围绕稳压二极管的工作状态展开讨论，探究其原理和特点。
一、稳压二极管的基本原理稳压二极管是一种具有稳定电压特性的二极管，也被称为Zener二极管。
它的工作原理是基于反向击穿效应，即在一定的反向电压下，稳压二极管会出现击穿电流，从而使其两端的电压保持在一个稳定的值。
这个稳定的电压值称为稳压二极管的反向击穿电压。
二、稳压二极管的工作状态稳压二极管主要有两种工作状态，即正常工作状态和击穿工作状态。
1. 正常工作状态在正常工作状态下，稳压二极管处于反向偏置状态。
当电路中的电压小于稳压二极管的反向击穿电压时，稳压二极管处于截止状态，只有很小的反向漏电流通过。
这时，稳压二极管的两端电压基本上等于反向击穿电压。
2. 击穿工作状态当电路中的电压大于稳压二极管的反向击穿电压时，稳压二极管就会进入击穿工作状态。
在击穿状态下，稳压二极管的两端电压会保持在一个相对稳定的值，不会随着外部电压的变化而变化。
这是因为击穿时，稳压二极管会大量导通，形成一个低阻抗通路，从而稳定电压。
三、稳压二极管的特点稳压二极管具有以下特点：1. 稳定性高：稳压二极管的击穿电压非常稳定，可以在一定范围内保持几乎不变。
这使得稳压二极管成为电路中常用的稳压元件。
2. 响应速度快：稳压二极管的响应速度非常快，能够在瞬时电压变化的情况下迅速调整电路的电压。
这对于需要快速稳定电压的电路非常重要。
3. 工作温度范围广：稳压二极管能够在较宽的温度范围内正常工作，适用于各种环境条件下的电路设计。
4. 稳压能力强：稳压二极管具有很强的稳压能力，能够承受较大的电流变化而保持稳定的电压输出。
5. 用途广泛：稳压二极管被广泛应用于各种电子设备和电路中，如电源稳压、电压参考源、电压比较器等。
四、稳压二极管的应用稳压二极管在电子领域中有着广泛的应用。
稳压二极管稳压原理
稳压二极管稳压原理
稳压二极管是一种常用的电子元件，它可以在电路中起到稳压的作用。
稳压原
理是指通过稳压二极管实现对电压的稳定控制，使得输出电压在一定范围内保持稳定。
稳压二极管的工作原理主要是利用其特殊的电压-电流特性，通过反馈控制实
现对电路中的电压进行稳定调节。
稳压二极管的工作原理可以简单描述为，当输入电压发生变化时，稳压二极管
会自动调整其导通电流，从而使得输出电压保持稳定。
具体来说，稳压二极管会根据输入电压的变化，自动调整其导通电流，使得其两端的电压差保持不变。
这样，无论输入电压如何变化，稳压二极管都可以确保输出电压保持在一个稳定的水平上。
稳压二极管的稳压原理主要是基于它的反向击穿特性。
当稳压二极管的反向电
压达到一定数值时，会发生反向击穿现象，导致电流急剧增大。
利用这一特性，可以将稳压二极管连接在电路中，通过合适的设计和配置，实现对电压的稳定控制。
在实际电路中，稳压二极管通常与其他元件配合使用，例如电阻、电容等。
通
过合理的组合和连接方式，可以实现对不同范围的电压进行稳定控制。
稳压二极管的稳压原理在各种电子设备中都有广泛的应用，例如电源适配器、稳压电源等。
总的来说，稳压二极管的稳压原理是基于其特殊的电压-电流特性和反向击穿
特性，通过合适的设计和配置，实现对电路中的电压进行稳定调节。
它在电子设备中起着非常重要的作用，保障了电路的稳定运行和设备的正常工作。
通过深入理解稳压二极管的稳压原理，可以更好地应用它，提高电路的稳定性和可靠性，为电子设备的设计和制造提供更好的保障。
稳压二极管工作原理及故障特点
稳压二极管工作原理及故障特点稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。
对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz 稳压管工作时的参考电流值。
它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。
通常工作电流越大，动态电阻越小，稳压性能越好。
(4)电压温度系数它是用来说明稳定电压值受温度变化影响的系数。
不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。
稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。
稳压二极管的工作原理
稳压二极管的工作原理稳压二极管是一种常用的电子元件，它能够在电路中起到稳压作用，保证电压在一定范围内稳定输出。
稳压二极管的工作原理主要是利用其特殊的电压-电流特性来实现的。
在本文中，我们将详细介绍稳压二极管的工作原理，希望能够帮助大家更好地理解和应用这一电子元件。
稳压二极管是一种具有负温度系数的二极管，也称为Zener二极管。
当稳压二极管的反向电压超过其击穿电压时，稳压二极管将开始导通，电流急剧增加，但电压基本保持不变。
这种特性使得稳压二极管能够在电路中稳定输出一个固定的电压。
稳压二极管的工作原理可以用以下几点来概括：1. 反向击穿特性，稳压二极管的工作原理是基于其反向击穿特性的。
当稳压二极管的反向电压超过其击穿电压时，稳压二极管将开始导通，电流急剧增加，但电压基本保持不变。
这种特性使得稳压二极管能够在电路中稳定输出一个固定的电压。
2. 稳定电压输出，稳压二极管的工作原理可以实现在电路中稳定输出一个固定的电压。
这是因为当稳压二极管的反向电压超过其击穿电压时，稳压二极管将开始导通，电流急剧增加，但电压基本保持不变。
这样就可以实现在电路中稳定输出一个固定的电压。
3. 负温度系数，稳压二极管具有负温度系数，这意味着它的工作温度越高，其击穿电压会越小。
因此，在实际应用中，需要考虑稳压二极管的工作温度对其稳压效果的影响。
总的来说，稳压二极管的工作原理是基于其特殊的电压-电流特性来实现的。
通过利用稳压二极管的反向击穿特性，可以在电路中稳定输出一个固定的电压。
同时，稳压二极管的负温度系数也需要在实际应用中进行考虑。
希望本文能够帮助大家更好地理解和应用稳压二极管这一电子元件。
稳压二极管的稳压原理
稳压二极管的稳压原理
稳压二极管的稳压原理简单来说就是利用二极管的特性来实现电压的稳定。
稳压二极管是一种特殊的二极管，其正常工作时处于反向击穿状态。
稳压二极管的工作原理是依靠其反向击穿电压，也称为Zener
电压。
当稳压二极管处于正向工作区时，其工作原理和普通二极管相同，不导通电流。
但当反向电压超过击穿电压时，稳压二极管会开始导通，电流随之流过。
稳压二极管的电路是这样设计的：将稳压二极管与负载电阻串联，然后将串联电路与电源连接。
这样稳压二极管就起到了稳定电源电压的作用。
当电源电压波动时，稳压二极管会自动调节，并保持输出电压基本稳定不变。
这是因为当电源电压上升时，稳压二极管会导通更多的电流，使电源电压减小。
反之，当电源电压下降时，稳压二极管会导通较少的电流，使电源电压增加。
通过调节稳压二极管导通的电流，可以实现对输出电压的稳定控制。
需要注意的是，稳压二极管所能提供的稳定电压范围是有限的。
超过稳定范围的电压波动，稳压二极管就无法保持输出电压的稳定性。
因此，在选择稳压二极管时，需要根据实际需求合理选取。
总而言之，稳压二极管的稳压原理是利用其反向击穿特性，通过调节稳压二极管导通的电流来实现对电源电压的稳定控制。
这种稳压方式简单、成本较低，适用于对电压稳定性要求不高的电路。
简述稳压二极管的稳压原理
简述稳压二极管的稳压原理
稳压二极管是一种电子元件，它可以将输入电压稳定在一个固定的值上。
这种元件被广泛应用于各种电子设备中，如电源、放大器、计算
机等。
稳压二极管的主要原理是利用二极管的反向击穿特性。
当二极管的反
向电压超过一定值时，就会发生击穿现象，导致电流迅速增加。
这个
反向击穿电压称为稳压二极管的额定稳压电压。
在实际应用中，稳压二极管通常被连接在一个简单的线性电路中。
这
个线性电路由输入电源、负载和稳压二极管组成。
当输入电源提供的
电压变化时，稳压二极管会自动调整其反向工作状态，以保持输出电
压不变。
具体来说，当输入电源提供的电压高于额定稳压电压时，稳压二极管
处于正常工作状态下，即处于截止状态。
此时负载上没有任何输出信号。
然而当输入电源提供的电压低于额定稳压电压时，稳压二极管就会开
始工作。
此时它会进入反向击穿状态，将电压稳定在额定稳压电压上。
这样，即使输入电源提供的电压变化，输出电压也会保持不变。
总的来说，稳压二极管的主要功能是将输入电源提供的不稳定电压转换为稳定的输出电压。
它通过利用二极管的反向击穿特性来实现这一目标。
在实际应用中，我们可以根据需要选择不同额定稳压电压的稳压二极管，并将其连接到一个简单的线性电路中，以实现对输入电源提供的电压进行稳定控制的功能。
稳压二极管工作原理
稳压二极管工作原理稳压二极管是一种常用的电子元件，它能够在电路中起到稳压作用，保护其他元件不受过高的电压损害。
那么，稳压二极管的工作原理是什么呢？接下来，我们将详细介绍稳压二极管的工作原理。
稳压二极管是一种带有稳压特性的二极管，它是利用反向击穿电压的特性来实现稳压的。
在正常工作状态下，稳压二极管处于截止状态，不导通电流。
但是当反向电压超过一定值时，稳压二极管会发生反向击穿，电流急剧增加，从而使电压基本保持在一个稳定的值。
稳压二极管的工作原理可以用简单的击穿二极管模型来解释。
当反向电压施加在二极管上时，如果电压低于击穿电压，二极管处于截止状态，不导通电流。
但是一旦电压超过击穿电压，二极管会迅速导通，电流急剧增加，从而使电压保持在一个稳定的值。
这样就实现了稳压的效果。
稳压二极管的工作原理还可以用动态电阻模型来解释。
在反向电压低于击穿电压时，稳压二极管的动态电阻非常大，几乎等于无穷大，不导通电流。
但是一旦电压超过击穿电压，稳压二极管的动态电阻急剧减小，导通电流，从而使电压保持在一个稳定的值。
除了上述两种模型外，稳压二极管的工作原理还可以用能带理论来解释。
当反向电压低于击穿电压时，稳压二极管的能带宽度很大，几乎没有载流子被激发，不导通电流。
但是一旦电压超过击穿电压，稳压二极管的能带宽度急剧减小，激发大量载流子，导通电流，从而使电压保持在一个稳定的值。
综上所述，稳压二极管的工作原理是利用反向击穿电压的特性来实现稳压的。
无论是击穿二极管模型、动态电阻模型还是能带理论，都能很好地解释稳压二极管的工作原理。
这种稳压原理使得稳压二极管在电子电路中得到广泛应用，起到了非常重要的作用。
稳压二极管工作原理
稳压二极管工作原理稳压二极管（也称为Zener二极管）是一种特殊的二极管，它在电路中扮演着稳定电压的重要角色。
它通过借助于Zener效应来实现电压的稳定，使得在特定电压范围内，电流通过二极管的变化非常小。
工作原理：稳压二极管的工作原理基于Zener效应，而Zener效应是在特定反向电压下，半导体材料的电导发生变化的现象。
具体而言，当稳压二极管的反向电压大于其额定的Zener电压时，会发生Zener 击穿，电流迅速增加。
在Zener击穿状态下，稳压二极管的电压保持在稳定的Zener电压范围内，而不会继续上升。
这样，无论外部电源的电压变化如何，稳压二极管都能始终保持稳定的电压输出。
稳压二极管的Zener电压是为其特定应用需求而设计的，通常在2V至200V之间。
它的稳定性和精确性根据Zener二极管的制造工艺和材料质量而有所不同。
一般情况下，稳压二极管的额定功率在400mW至5W之间。
稳压二极管的原理电路如下所示：```V_in||R||V_out```其中，V_in 是输入电压，R 是限流电阻，V_out 是稳定的输出电压。
在正常工作状态下，稳压二极管处于反向偏置的状态。
当输入电压 V_in 大于稳压二极管的Zener电压时，Zener效应则开始发挥作用。
稳压二极管的电压将保持在其额定Zener电压范围内，即输出电压 V_out。
当输入电压发生变化时，限流电阻 R 起到了限制电流的作用，确保输出电压稳定。
需要注意的是，稳压二极管在正向偏置时，并不具备稳压功能。
在正向工作时，稳压二极管表现得和普通的二极管没有太大的区别。
稳压二极管的应用广泛，特别是在需要保证稳定电压的电路中。
例如，它常被用作电源稳压器、压力传感器和温度传感器等设备中。
稳压二极管可以提供稳定的电压输出，以保护更加敏感的元件不受过高的电压冲击。
需要注意的是，在使用稳压二极管时，应根据具体应用的需求选择合适的额定Zener电压和功率。
选择不当可能会导致电压不稳定、功耗过高或稳压二极管过热等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压二极管原理及故障
稳压二极管的稳压原理：
稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：
稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：
型号1N47281N47291N47301N47321N47331N47341N47351N47441N47501N47511N4761
稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V15V27V30V75V
稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。
对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz稳压管工作时的参考电流值。
它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。
通常工作电流越大，动态电阻越小，稳压性能越好。
(4)电压温度系数它是用来说明稳定电压值受温度变化影响的系数。
不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。
稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。
在要求高的场合，可以用两个温度系数相反的管子串联进行补偿(如2DW7)。
(5)额定功耗Pz前已指出，工作电流越大，动态电阻越小，稳压性能越好，但是最大工作电流受到额定功耗Pz的限制，超过P2将会使稳压管损坏。
选择稳压管时应注意：流过稳压管的电流Iz不能过大，应使Iz≤Izmax，否则会超过稳压管的允许功耗，Iz也不能太小，应使Iz≥Izmin，否则不能稳定输出电压，这样使输入电压和负载电流的变化范围都受到一定限制。
下图示出了稳压管工作时的动态等效电路，图中二极管为理想二极管。
